MODE D'EMPLOI WS 11-125 AEG
Pour les travaux de tronçonnage !

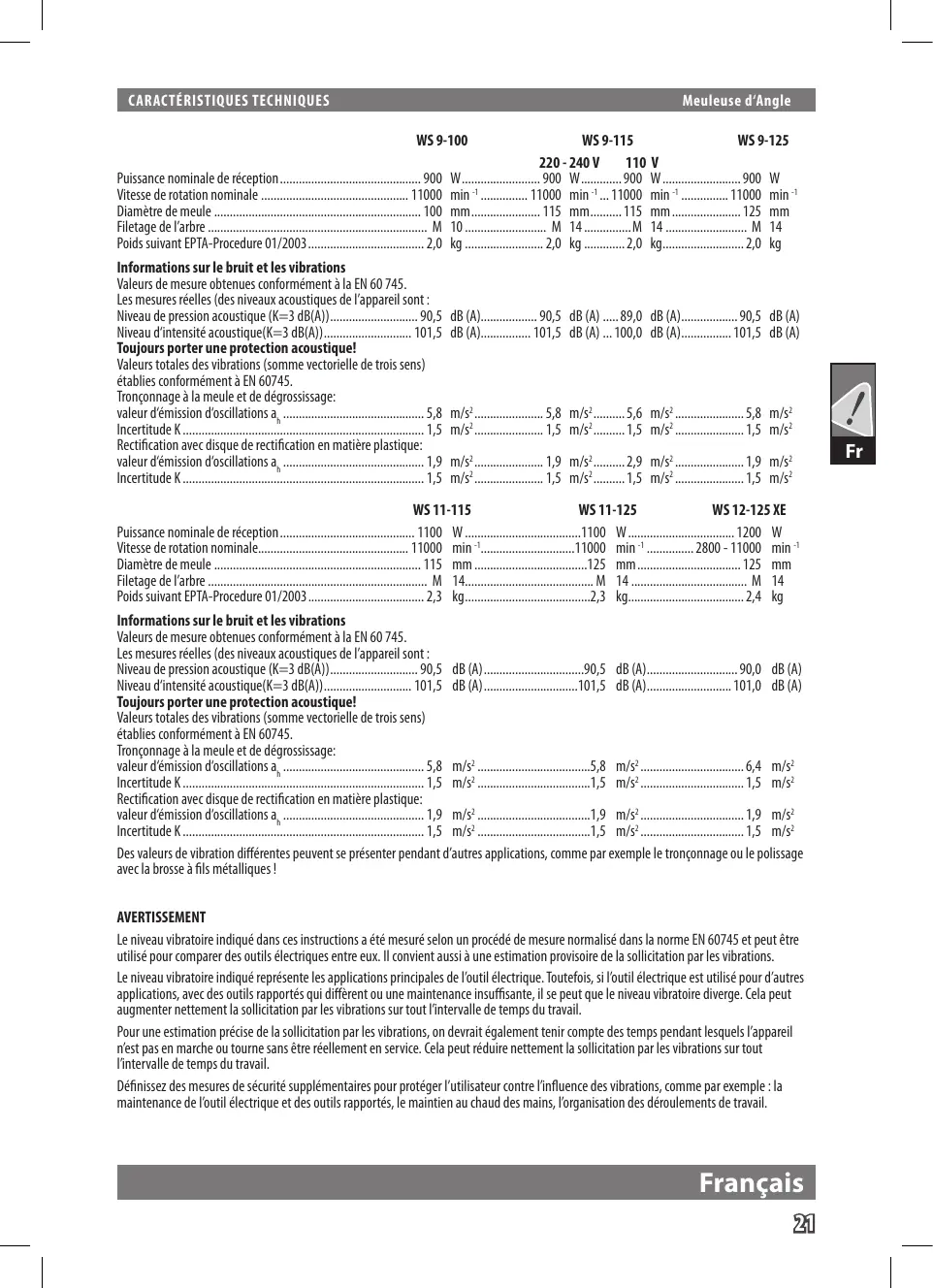

| WS 9-100 | WS 9-115 | WS 9-125 | ||||
| 220 - 240 V | 110 V | |||||
| Puisssance nominale de réception | .900 | W | .900 | W | .900 | W |
| Vitesse de rotation nominale | 11000 | min-1 | 11000 | min-1 | 11000 | min-1 |
| Diamètre de meule | 100 | mm | 115 | mm | 115 | mm |
| Filetage de l'arbre | M | 10 | M | 14 | M | 14 |
| Poids suivant EPTA-Procedure 01/2003 | 2,0 | kg | 2,0 | kg | 2,0 | kg |
Informations sur le bruit et les vibrations
Valeurs de mesure obtenues conformément à la norme EN 60745.
Les mesures réelles des niveaux acoustiques de l'appareil sont :
Niveau de pression acoustique (K=3 dB(A)) 90,5 dB (A) 90,5 dB (A) 89,0 dB (A) 90,5 dB (A)
Niveau d'intensité acoustique (K=3 dB(A)) 101,5 dB (A) 101,5 dB (A)... 100,0 dB (A) 101,5 dB (A)
Toujours porter une protection acoustique !
Valeurs totales des vibrations (somme vectorielle des trois sens)
établies conformément à la norme EN 60745.
Tronçonnage à la meule et dégrossissage :
Valeur d'émission d'oscillations aₕ : 5,8 m/s². 5,8 m/s². 5,6 m/s². 5,8 m/s².
Incertitude K : 1,5 m/s². 1,5 m/s². 1,5 m/s². 1,5 m/s².
Rectification avec disque de rectification en matière plastique :
Valeur d'émission d'oscillations aₕ : 1,9 m/s², 1,9 m/s², 2,9 m/s², 1,9 m/s².
Incertitude K : 1,5 m/s². 1,5 m/s². 1,5 m/s². 1,5 m/s².
| WS 11-115 | WS 11-125 | WS 12-125 XE | ||||
| Puisssance nominale de réception | 1100 | W | 1100 | W | 1200 | W |
| Vitesse de rotation nominale | 11000 | min-1 | 11000 | min-1 | 2800 - 11000 | min-1 |
| Diamètre de meule | 115 | mm | 125 | mm | 125 | mm |
| Filetage de l'arbre | M | 14. | M | 14. | M | 14 |
| Poids suivant EPTA-Procedure 01/2003 | 2,3 | kg | 2,3 | kg | 2,4 | kg |
Informations sur le bruit et les vibrations
Valeurs de mesure obtenues conformément à la norme EN 60745.
Les mesures réelles des niveaux acoustiques de l'appareil sont :
Niveau de pression acoustique (K=3 dB(A)) 90,5 dB (A) 90,5 dB (A) 90,0 dB (A)
Niveau d'intensité acoustique (K=3 dB(A)) 101,5 dB (A) 101,5 dB (A) 101,0 dB (A)
Toujours porter une protection acoustique !
Valeurs totales des vibrations (somme vectorielle des trois sens)
établies conformément à la norme EN 60745.
Tronçonnage à la meule et dégrossissage :
valeur d'émission d'oscillations a_b 5,8 m/s² 5,8 m/s² 6,4 m/s²
Incertitude K : 1,5 m/s² 1,5 m/s² 1,5 m/s²
Rectification avec disque de rectification en matière plastique :
Valeur d'émission d'oscillations aₕ : 1,9 m/s² 1,9 m/s² 1,9 m/s²
Incertitude K 1,5 m/s². 1,5 m/s². 1,5 m/s².
Des valeurs de vibration différentes peuvent se présenter pendant d'autres applications, comme par exemple le tronçonnage ou le polissage avec la brosse à fils métalliques.
Avertissement
Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de .
Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter nettement
Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire
Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.
Avertissement !
Lisez toutes les consignes de sécurité et les instructions, même celles qui se trouvent dans la brochure ci-jointe. Le
Le non-respect des avert indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures.
Bien garder tous l .
Avertissements communs pour le meulage, le ponçage au papier de verre, les travaux avec brosses métalliques, le polissage et le tronçonnage :
a) Cet outil électrique doit être utilisé comme meuleuse, brosse en métal et tronçonneuse. Veuillez observer toutes les consignes de sécurité, instructions, représentations et données que vous recevez avec l'outil électrique. Le fait de ne pas respecter les instructions ci-après peut occasionner une décharge électrique, un incendie et/ou de graves blessures. b) Cet outil électrique ne convient pas à la toile émeri et au polissage. Les cas d'utilisation pour lesquels l'outil électrique n'est pas prévu peuvent présenter des mises en danger et être à l'origine de blessures. c) Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils. Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. d) La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclats. e) Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. f) La taille de mandrin des meules, flasques, patins d'appui ou tout autre accessoire doit s'adapter correctement à l'arbre de l'outil électrique. Les accessoires avec alésages centraux ne correspondant pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront excessivement, et pourraien contrôle. g) Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation, examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de copeaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissures. Si l'outil électrique ou l'accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d'un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l'accessoire rotatif et faites marcher l'outil électrique à vitesse maximale à vide pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d'essai. h) Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser
un masque antipoussières, des protections auditives, des gants et un tablier capables d'arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.
i) Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièces à usiner ou d'un accessoire cassé peuvent être projétés et provoquer des blessures en dehors de la zone immédiate d'opération. j) Maintenez l'appareil par les surfaces de poignée isolées lorsque vous exécutez des travaux pendant lesquels l'outil de coupe peut toucher des lignes électriques dissimulées ou son propre câble. Le contact de l'outil de coupe avec un câble sous tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique. k) Placez le câble éloigné de l'accessoire en rotation. Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation. l) Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet. L'accessoire en rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle. m) Ne pas faire fonctionner l'outil électrique en le portant sur le côté. Un contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous. n) Nettoyer régulièrement les fentes de ventilation de l'outil électrique. La soufflante du moteur attire la poussière dans le carter et un dépôt important de poussière métallique peut occasionner des risques de nature électrique. o) Ne pas utiliser l'outil électrique à proximité de matériaux inflammables. Des étincelles sont susceptibles d'enflammer ces matériaux. p) Ne pas utiliser d'outils rapportés qui nécessitent des agents réfrigérants liquides. L'utilisation d'eau ou d'autres agents réfrigérants liquides risque de provoquer une électrocution.
Contrecoup et consignes de sécurité correspondantes
Le contrecoup est une réaction soudaine qui fait suite à l'accrochage ou au blocage d'un outil rapporté tel qu'une meule de tronçonnage, une meule d'ébarbage, une brosse métallique, etc. L'accrochage ou le blocage entraîne un arrêt abrupt de l'outil rapporté en rotation. De ce fait, l'outil électrique est projeté dans la direction opposée à la rotation de l'outil rapporté au point de blocage.
Par exemple, si une meule abrasive est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l'expulsion de la meule. La meule peut sauter en direction de l'opérateur ou encore en s'en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules abrasives peuvent également se rompre dans ces conditions.
Un contrecoup est la suite d'une mauvaise utilisation ou d'une utilisation incorrecte de la scie. Il peut être évité en prenant les mesures de précaution telles qu'elles sont décrites ci-dessous.
a) Maintenez fermement l'outil électrique et placez votre corps et vos bras dans une position dans laquelle vous êtes en mesure d'absorber les forces de contrecoup. Utilisez systématiquement la poignée supplémentaire, s'il y en a une, pour contrôler au maximum les forces de contrecoup ou le couple de réaction au démarrage. Les forces de contrecoup ou le couple de réaction peuvent être amortis par l'opérateur si les précautions adéquates sont observées. b) Ne placez jamais votre main à proximité de l'outil rapporté en rotation. Lors d'un contrecoup, l'outil rapporté risque de rebondir sur votre main. c) Ne restez pas dans la zone de contrecoup possible de l'outil électrique. Le contrecoup entraîne l'outil électrique dans la direction opposée au mouvement de la meule au point de blocage. d) Soyez extrêmement vigilant lors du travail des coins, arêtes coupantes, etc. Évitez que l'outil rapporté rebondisse contre la pièce à usiner et qu'il se coince. L'accessoire en rotation a tendance à accrocher au niveau des coins, des arêtes coupantes ou lorsqu'il rebondit. Ceci provoque une perte de contrôle ou un contrecoup. e) Ne pas utiliser de lame de scie à chaîne ou dentées. De tels ustensiles occasionnent fréquemment un contrecoup ou la perte du contrôle sur l'outil électrique.
Mises en garde de sécurité spécifiques aux opérations de meulage et de tronçonnage abrasif :
a) Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée et d'un contact accidentel avec la meule. b) Toujours utiliser le capot de protection. Le capot de protection doit être monté sûrement sur l'outil électrique et être ajusté de manière à procurer un maximum de sécurité, c'est-à-dire la plus petite partie possible du disque de tronçonnage montrée vers l'utilisateur. Le capot de protection doit protéger l'utilisateur contre les éclats et le contact par inadvertance avec la meule. c) Les meules doivent être utilisées uniquement pour les applications recommandées. Par exemple : ne pas meuler avec le côté de la meule à tronçonner. Les meules à tronçonner abrasives sont destinées au meulage périphérique ; l'application de forces latérales à ces meules peut les briser en éclats. d) Toujours utiliser des flasques de meule non endommagés qui sont de taille et de forme correctes pour la meule que vous avez. Des flasques de meule appropriés supportent la meule, réduisant ainsi la possibilité de rupture de la meule. Les flasques pour les meules à tronçonner peuvent être différents des autres flasques de meule. e) Ne pas utiliser de meules usées d'outils électriques plus grands. La meule destinée à un outil électrique plus grand n'est pas appropriée pour la vitesse plus élevée d'un outil plus petit et elle peut éclater.
Mises en garde de sécurité additionnelles spécifiques aux opérations de tronçonnage abrasif
a) Évitez de coincer le disque à tronçonner ou d'appliquer une pression excessive. N'essayez pas de réaliser des coupes trop profondes. Une surcharge du disque à tronçonner augmente sa sollicitation et donc les risques de torsion ou de blocage, ce qui entraînerait un contrecoup ou la destruction de la meule. b) Ne vous placez pas dans l'alignement de la meule en rotation ni derrière celle-ci. Lorsque la meule, en fonctionnement, s'éloigne de votre corps, un rebond éventuel peut propulser la meule en rotation et l'outil électrique directement sur vous. c) Lorsque la meule se bloque ou que vous interrompez votre travail, éteignez l'appareil et immobilisez-le jusqu'à ce que la meule soit entièrement à l'arrêt. Ne tentez jamais de retirer la meule de tronçonnage encore en rotation du matériel, ce qui serait susceptible de provoquer un contrecoup. Recherchez la cause du blocage et prenez les mesures nécessaires pour y remédier. d) Ne réenclenchez pas l'outil électrique tant qu'il se trouve dans la pièce à usiner. Permettez tout d'abord au disque de tronçonnage d'atteindre sa vitesse de rotation maximale avant de continuer la coupe avec précaution. Dans le cas contraire, il se peut que le disque se coince, saute en dehors de la pièce à usiner ou occasionne un contrecoup. e) Utilisez des supports pour les panneaux ou toute pièce à usiner de grandes dimensions, afin de réduire le risque de contrecoup dû à un blocage de la meule de tronçonnage. Les pièces de grandes dimensions ont tendance à s'arquer sous leur propre poids. La pièce à usiner doit être soutenue sur les deux côtés, et ce aussi bien près de la ligne de coupe que près du bord de la pièce. f) Redoublez de prudence lorsque vous effectuez une "coupe traversante" dans des murs existants ou autres parois aveugles. La meule de tronçonnage est susceptible de sectionner des canalisations de gaz ou d'eau, des câbles électriques ou des objets pouvant causer un contrecoup.
s aux opérations de ponçage a) Ne pas utiliser de papier abrasif trop surdimensionné pour les disques de ponçage. Suivre les recommandations des fabricants lors du choix du papier abrasif. Un papier abrasif plus grand s'étendant au-delà du patin de ponçage présente un danger de lacération et peut provoquer un accrochage, une déchirure du disque ou un rebond.
s aux opérations de brossage métallique
a) Garder à l'esprit que des brins métalliques sont rejetés par la brosse même au cours d'une opération ordinaire. Ne pas soumettre à une trop grande contrainte les fils métalliques en appliquant une charge excessive à la brosse. Les brins métalliques peuvent aisément pénétrer dans des vêtements légers et/ou la peau. b) Si l'utilisation d'un protecteur est recommandée pour le brossage métallique, ne permettre aucun contact du touret ou de la brosse métallique avec le protecteur. Le touret ou la brosse métallique peut se dilater en diamètre en raison de la charge de travail et des forces centrifuges.
Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs différentiels (FI, RCD, PRCD) conformément aux prescriptions de mise en place de votre installation électrique. Veuillez en tenir compte lors de l'utilisation de notre appareil.
Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt. Ne jamais intervenir dans la zone dangereuse lorsque la machine est en marche.
Utiliser toujours la poignée supplémentaire.
Arrêter la machine tout de suite lorsqu'il y a des vibrations importantes ou que d'autres défauts surgissent. Contrôler la machine afin d'en trouver les causes.
Toujours utiliser et conserver les meules conformément aux indications du fabricant.
L'usinage des métaux génère des étincelles. Veiller à ce que personne ne soit exposé à un danger. En raison du risque d'incendie, aucune matière inflammable ou combustible ne doit se trouver dans la zone de projection des étincelles. Ne pas utiliser d'aspirateur de poussières.
Toujours maintenir la machine de façon à ce que les étincelles et les poussières soient projetées dans la direction opposée au corps.
Le chariot de guidage est obligatoire pour les travaux de tronçonnage de la pierre.
L'écrou du flasque doit être serré avant de mettre en marche la machine. La pièce à travailler doit être fortement serrée lorsque son propre poids ne suffit pas à la maintenir. Ne jamais guider la pièce à travailler à la main vers la meule.
Dans le cas de conditions d'utilisation extrêmes (par exemple, pendant le polissage à la meule des métaux avec le plateau d'appui et les disques de rectification aux fibres vulcanisées), un encrassement important peut se former à l'intérieur de la meuleuse d'angle. Dans de telles conditions d'utilisation, il est nécessaire, pour des raisons de sécurité, de procéder à un nettoyage minutieux à l'intérieur pour éliminer les dépôts métalliques et de monter absolument un interrupteur de protection contre les courants de court-circuit en amont. La machine doit nous être expédiée pour une réparation si cet interrupteur de protection se déclenche.
Sur les machines prévues pour les outils abrasifs à orifice filtré, vérifiez que la profondeur du filetage est suffisante pour la longueur de la broche.
Utiliser un capot de protection fermé, conforme au programme d'accessoires, pour les travaux de tronçonnage.
Utilisation conforme aux prescriptions
La meuleuse d'angle peut être utilisée pour meuler, tronçonner, meuler à la toile émeri et pour le brossage métallique de nombreux matériaux, tels que par exemple le métal et la pierre. En cas de doute, il convient d'observer les remarques du fabricant.
Comme déjà indiqué, cette machine ne doit être utilisée que conformément aux prescriptions.
Branchement secteur
Raccorder uniquement à un courant électrique monophasé et uniquement à la tension secteur indiquée sur la plaque signalétique. Le raccordement à des prises de courant sans contact de protection est également possible car la classe de protection II est donnée.
Déclaration CE de conformité
Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conformément aux règlements 2006/42/CE, 2004/108/CE.
Autorisé à compiler la documentation technique.
Entretien
Tenir toujours propres les orifices de ventilation de la machine.
En raison des risques de court-circuit, veiller à ce qu'aucune pièce métallique ne pénètre dans les ouïes de ventilation.
N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à AEG Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Allemagne.
Électronique WS 12-125 XE
L'électronique maintient la vitesse constante quelle que soit la charge. En cas de surcharge, la vitesse de rotation est réduite jusqu'à l'immobilisation.
Symboles
Veuillez lire avec soin le mode d'emploi avant la mise en service.
ATTENTION ! AVERTISSEMENT ! DANGER !
Toujours porter des lunettes protectrices en travaillant avec la machine.
Avant tous travaux sur la machine, extraire la fiche de la prise de courant.
Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.
Ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques (DEEE) et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
