MANUALE UTENTE WS 11-125 AEG

Istruzioni originali

Manual original

Manual original

Oorspronkelijke

gebruiksaanwijzing

Original brugsanvisning

Per lavori di separazione!

Informazioni sulla rumorosità/sulle vibrazioni

Valori misurati conformamente alla norma EN 60745.

La misurazione A del livello di pressione acustica dell'utensile è di solito di:

Livello di rumorosità (K=3 dB(A)) 90,5 dB (A) 90,5 dB (A) ...89,0 dB (A) ...90,5 dB (A)

Potenza della rumorosità (K = 3dB(A)) 101,5 dB (A) 101,5 dB (A) ... 100,0 dB (A) 101,5 dB (A)

Utilizzare le protezioni per l'udito!

Valori totali delle oscillazioni (somma di vettori in tre direzioni)

misurati conformamente alla norma EN 60745

Rettifica di asportazione e di sgrossatura:

valore di emissione oscillazioni a. 5,8 m/s2. 5,8 m/s2. 5,6 m/s2. 5,8 m/s2

Incertezda della misura K 1,5 m/s2. 1,5 m/s2. 1,5 m/s2. 1,5 m/s2

Rettifica con disco smerigliatore di plastica:

valore di emissione oscillazioni a. 1,9 m/s2. 1,9 m/s2. 2,9 m/s2. 1,9 m/s2

Incertezza della misura K. 1,5 m/s² 1,5 m/s² 1,5 m/s² 1,5 m/s²

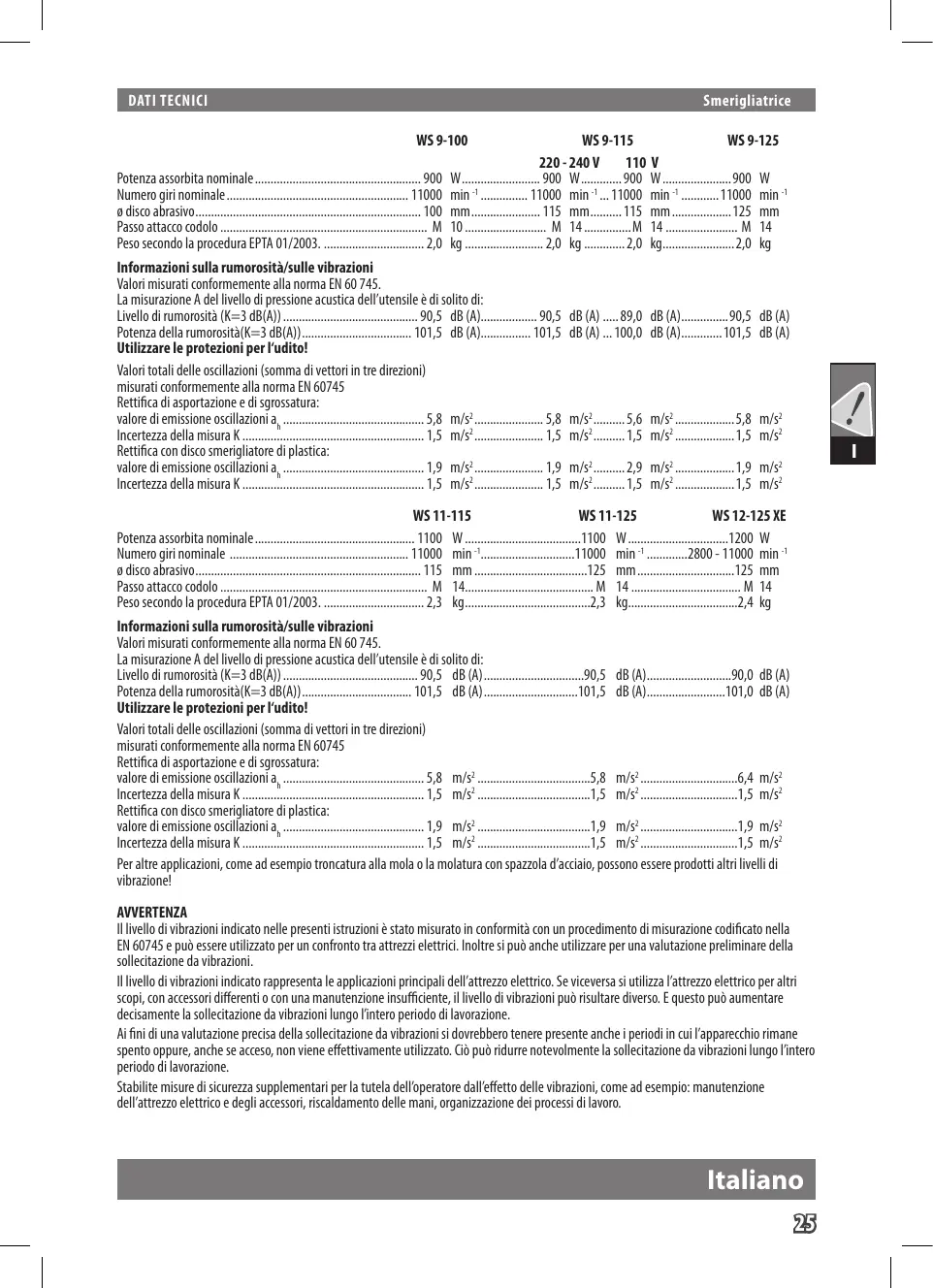

	WS 11-115		WS 11-125		WS 12-125 XE
Potenza assorbita nominale	1100	W	1100	W	1200 W
Numero giri nominale	11000	\( min^{-1} \)	11000	\( min^{-1} \)	2800 - 11000 \( min^{-1} \)
ø disco abrasivo	115	mm	125	mm	125 mm
Passo attacco codolo	M	14...	M	14...	M 14
Peso secondo la procedura EPTA 01/2003.	2,3	kg...	2,3	kg...	2,4 kg

Informazioni sulla rumorosità/sulle vibrazioni

Valori misurati conformamente alla norma EN 60 745.

La misurazione A del livello di pressione acustica dell'utensile è di solito di:

Livello di rumorosità (K=3 dB(A)) 90,5 dB (A) 90,5 dB (A) 90,0 dB (A)

Potenza della rumorosità (K = 3dB(A)) 101,5 dB (A) 101,5 dB (A) 101,0 dB (A)

Utilizzare le protezioni per l'udito!

Valori totali delle oscillazioni (somma di vettori in tre direzioni)

misurati conformamente alla norma EN 60745

Rettifica di asportazione e di sgrossatura:

valore di emissione oscillazioni a_h 5,8 m/s2 .5,8 m/s2 .6,4 m/s2

Incertezda della misura K. 1,5 m/s2 .1,5 m/s2 .1,5 m/s2

Rettifica con disco smerigliatore di plastica:

valore di emissione oscillazioni a_h 1,9 m/s2 1,9 m/s2 1,9 m/s2

Incertezza della misura K 1,5 m/s2 1,5 m/s2 1,5 m/s2

Per altre applicazioni, come ad esempio troncatura alla mola o la molatura con spazzola d'acciaio, possono essere prodotti altri livelli di vibrazione!

AVVERTENZA

Il livello di vibrazioni indicate nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codificato nella EN 60745 e più essere utilizzato per un fronto tra attrezzi elettrici. Inoltre si più può utilizzare per una valutazione preliminare della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta le applicazioni principali dell'attrezco elettrico. Se viceversa si utilizza l'attrezco elettrico per altri scopi, con accessori differenti o con una manutenzione insufficiente, il livello di vibrazioni cui sono risultare diverso. E quello cui sono augmentare decisamente la sollecitationa da vibrazioni lungo l'intero periodo di lavorazione.

Ai fi di una valutazione precisa della sollecitationa da vibrazioni si dovrebbero tenere presente anc i periodi in cui l'apparecchio rimane spento oppure, anche se acceso, non viene effettamente utilizzato. Ci più ridurre notevolmente la sollecitationa da vibrazioni lungo l'intero periodo di lavorazione.

Stabilite misure di sicurezza supplementari per la tutela dell'operatore dall'effecto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.

AVVERTENZA!

E' necessario leggere tutte leindicazioni di sicurezza e le istruzioni,anche quale contente nella brochure allegata.In. caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolodi scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.

NORMEDI SICUREZZA

Istruzioni di sicurezza generali per lavori di levigatura, levigatura con carta vetrata, lavori con spazzole metalliche, lucidatura e troncatura:

a) Questo attrezzo elettrico va utilizzato come rettificatrice, spazzola metallica e apparecchio troncatore. Rispettate tutte le avventenze sulla sicurezza, le istruzioni, immagini e tutti i dati che vi vengono forniti con l'attrezzo elettrico. Se non si rispetto ani le istruzioni riportate qui di seguito si potrebbero verificare scosse elettriche, incendio e/o gravi lesioni.

b) Questo attrezco elettrico non è idoneo per la lucidatura. Qualsiutilizzo non previsto con il presente attrezco elettrico cui causare pericoloc e lesioni.

c) Non utilizzato nessun accessorio che la casa costruttrice non abbia eschipamente previsto e raccommando per questo elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.

d) Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito più rompersi in varie pezioni e venirlanciato intorno.

e) Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllerli a sufficientia.

f) Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettrotensile in dotazione. Portautensili ed accessori che non si adattino perfettamente al mandrino portamola delle'lettrotensile non rotuno in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

g) Non utilizzato mai portautensili od accessori danneggiati. Prima digni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiate o crepature, che il platorello non si soggetti ad incrinature, crepature o forte usura e che le spazionale metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettroutensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di teneri lontani e di impedire ancche ad altre persone presenti di avvinciniari al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova.

h) Indossare abbligamento di protezione. A seconda dell'applicazione in corso utilizzato una visiera completa,

maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'uditio.

i) Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono soppo valvar via oppure provocare incidenti although di fuori della zona diretta di lavoro.
j) Impugnare l'apparechio sulle superfici di tenuta isolate\ mente si eseguono lavori durante i quali l'utensile da taglio\ potrebbe entrare in incontrato con cavi di corrente o con il\ proprio cavo d'alimentazione. L'eventuale contagato dell'utensile\ da taglio con un cavo sotto tensione potrebbe mettere quello tensione\ le parti metalliche dell'apparechio e provocare una folgorazione.
k) Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controlo sulle elettroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessori in rotazione.
I) Mai pogiare l'eeltroutensile prima che il portautensili o I'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione puo entare in contatto con la superficie di appoggio facendoVi perdere il controlo sulla macchina pneumatica
m) Mai trasportare l'eeltroutensile perché questo dovesse essere ancora in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operaore e potrebbe arrivare a ferire seriamente il corso dell'operaore.
n) Pulite periodicamente le fessure di ventilazione del vostro attrezco elettrico. Il soffiante del motore attira polvere nell'alloggiameto, e il forte accumulo di polveri metalliche cui causare pericoli di natura elettrica.
o) Mai utilizzare l'utensile elettrico nelle vicinanzi di materiali inflammabili, in quanto scintille potrebbero incendiare il materiale.
p) Non utilizzato mai utensili eletrici che richiedono refrigeranti liquidi. L'uso di acqua od altri refrigeranti liquidi possono casare scosate elettriche.

Contraccolpo e avventenze sulla sicurezza in merito

Il contraccolpo è la reazione improvvisa in seguito ad un utensile agganciato, bloccatoe rotante, come il disco per la mola, il piatto per la mollà, la spazzola metallica ecc. L'agganciamento oppure il bloccaggio��porta lo stop improviso dell'utensile rotante, accelerando in quello modo un utensile elettrico non controllato, contro la direzione della rotazione dell'inserto, al punto del bloccaggio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione più rianere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operaore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possible che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto della sega. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue.

a) Tenere saldamento l'utensile elettrico e portare il corpo ed il braccio in una posizione adatta per trattenere le forze del contraccolpo. A tale scopo utilizzato sempre - se presente - la maniglia aggluttiva, in modo da averire il miglioramento possibile sulle forze del contraccolpo e sulla coppi da reazione al momento del runup. In quello modo, con i provedimenti adeguati I'operatore cui dovone dominatesi le forze del contraccolpo e quella di reazione.
b) Non portare mai la mano nelle vicinanzi degli utensili rotanti. Nel contraccolpo l'utensile più saltare sulla la mano.
c) Evitare di spostare il corpo nella zona, nella quale l'utensile si muove durante il contraccolpo. Il contraccolpo spinge l'utensile eletrico della direzione opposta al movimento della mola, al punto del bloccaggio.
d) Lavorare con particolare attenzione nella zona degli angoli, di spigoli taglienti ecc. Evitare che gli utensili elettrici possano rimbalzare oppure incastrarsi. In caso di angoli, spigoli taglienti oppre di rimbalzo, l'utensile rotante tende ad incastrarsi, causando la perdita del controllo dell'apparecchio oppure un contraccolpo.
e) Non utilizzate lame a catena o dentate. Simili accessori provocato spesso un contraccolpo oppure la perdita del contro sull'attrezco elettrico.

Particolari avventenze di pericolo per operazioni di levigatura e di troncatura

a) Utilizzare esclusivamente utensili abrasivi che siano esquisitamente ammessi per l'elettROUTensile in dotazione e sempre in combinazione con la cuffia di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'elettROUTensile non possono essere sufficientemente schermati e sono insicuri.
b) Utilizzate sempre la cappa di protezione. La cappa di protezione deve essere applicata saldamente all'attrezco elettrico e deve essere regolata in modo tale che sua garantito il massimo della sicurezza, vale a dire che una parte minima del disco troncatore sia apertamente rivolta verso l'opereatore. La cappa di protezione deve proteggere l'opereatore da frammenti e contatto involontario con l'abrasivo.
c) Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative explicamente raccomandate.

P. es.: Mai esquire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolò di romperli.

d) Per la mola abrasiva selezionata,utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di corretto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottrura della mola abrasiva. E possibile che vi sua una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
e) Non utilizzare mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più granidi non sono concepite per le maggiori velocità di elettroutensili più piccoli e possono rompersi.

Ulteriori avventenze di pericololo specifiche per lavori di troncatura

a) Evitare il blocco del disco troncante come pure una pressione troppo elevata. Non esquire tagli troppo profondi. Un sovraccarico del disco troncante augmenta lo sforzo dello stesso ed il pericolo che possa colpire gli angoli oppure bloccarsi, augmentando in quello modo also che la possibilità di un contraccolpo oppure di una rottura del corso abrasivo.
b) Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operaore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, più capitore che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'elettroutensile verso l'operaatore.
c) Se il disco troncante si incastra oppure in caso di un'interruzione della lavorazione, spegnere la machine e tenerla ferma, fino a quando non si è ferrato completeness il disco. Non tentare mai e strarre il disco ancora in movimento dal tagli, altrimenti si più verificare un contraccolpo. Individuare ed eliminare la causa del blocco.
d) Non riaccendete l'attrezzo elettrico finché si trovava inserto nel pezzo da lavorare. Aspettate che il disco troncatore raggiunga la piena velocità prima di continuare il taglio con delicatzeza. In caso contrario il disco potrebse incagliarsi, saltare fuori dall'attrezzo o provocare un contraccolpo.
e) Grandi pannelli oppure pezioni da lavorare devono essere supportati, ode evitare il rischio del contraccolpo a causa di un disco troncante incastrato. I granidi pezioni poegarsi tutto il proprioipo peso. Il pezzo da lavorare deve essere supportato da entrambé le parte, sia nelle vicinanzhe del taglio sua sullo spigolo.
f) Procedure con cautela particolare per i tagli a tasca, in pareti erette oppure及其他 zone non visibili. Il disco trasciente che alla nel pezzo potrebbe causare contraccolpi quando incontrata tubazioni di gas od acqua, fili elettrici oppure altri oggetti.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

a) Non utilizzato mai fogli abrasivi troppo grande ma atteneri alle indicazioni del rispetto produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere ultrile il platorello sono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.
Avvertenze di pericolo specifiche per lavori con spazzole metalliche
a) Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato eser CITAZI una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilemente attraverso indumenti sottili e/o la pelle.
b) Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza sono essereumentati atraverso forze di pressione etramite l'azione di forze centrifugali.

Gli apparecchi mobili usati all'aperto devono essere collegati interponendo un interruptore di sicurezza (FI, RCD, PRCD) per guasti di corrente.

Non rimuovere trucioli o schegge nelle l'utensile è in funzione.

Inserire la spina solo con interruptore su posizione "OFF".

Non entrare nel raggio d'azione dell'utensile quando è in funzione. Utilizzato sempre l'impugnatura laterale.

Disinserire immediatamente la macchina in caso che si verificano delle forti oscillazioni oppure se si riscontrano altri difetti.

Controllare la macchina per cercare di identificarne le cause.

Utilizzare e conservare le mole abrasive conformmente alleindicazioni della casa costruttrice.

Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l'incomità di persona. Per via del pericolo di incendio, nessun tipo di materiale infiamabile più trovarsi nelle vicinanza (potenziale raggio delle scintille). Non utilizzare aspirapoliveri.

Tenere sempre l'utensile in modo tale che le scintille e polveri di molatura volino lontano dal corpo.

La slitta di guida è prescritta per la taglio della pietra.

Il dado flangiato deve essere serrato prima dell'utilizzo della macchina.

Il pezzo in lavorazioneuvessere ben bloccatoin posizioneameno che non resti stabile per via del proprio peso.Mai aplicare a mano sulla mola il pezzo in lavorazione.

In condizioni di utilizzo estreme (ad es. nellarettifica liscia di metalli con il piatto di appoggio e dischi smerigliatori in fibra vulcanizzata) si più accumulare molta sporzizia all'interno della smerigritice angolare. Con simili condizioni di utilizzo, per motivi di sicurezza, è necessaria una pulizia a fondo all'interno per eliminare i depositi di metallo ed è assolutamente indispensable insereir un interrottore di sicurezza per corrente di guasto a monte. Quando scatta l'interruttore di sicurezza la macchina va spedita alla riparazione.

Per gli utensili previsti per il montaggio con mola con foro fillettato, verificare che la fillettatura della mola sia sufficientemente lunga da consentire l'insertimento del mandrino.

Per i lavori di separazione utilizzare la cappa di protezione chiusa dal programma accessori.

UTILIZZO CONFORME

La sperigliatrice angolare pou essere utilizzata per l'asportazione e la rettfi ca di sgrossatura di molti materiali, ad es. metallo o pietra, nonché per la rettfi ca con dischi sperigliatori di plastica e per lavorare con la spazzola di acciaio. In caso di dubbi vanno rispetto leindicazioni dei produttori degli accessori.

Utilizzato il prodotto solo per l'uso per cui è previsto.

Connette solo corrente alternata mono fase e solo alsysteme.
Ittaggio indicato sulla piatra.E' possibleanche connette la
a nonenza un contatto di messa a terra casi come prevede lo schemat
norma alla norme di sicurezza di classe II.

DICHARAZIONE DI CONFORMITA CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 60745, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, in base alle prescrizioni delle direttive CE 2006/42, CE 2004/108

Manager Product Development Autorizato alla preparazione della

documentazione tecnica

MANUTENZIONE

Tener sempre ben pulite le fesse di ventilazione dell'apparecchio. Non lasciare che nessuna parte metallica venga a fatto con l'aperatura dell'areazione - pericolo di corto circuito Utilizzare esclusivement accessori e pezioni di ricambio AEG. L'installazione di pezioni di ricambio non specificamente prescritti dall'AEG va preferibilmente effettuata dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza tecnica). In caso di mancanza del disegno esploso, più essere richiesto al segunte indirizzo: AEG Elektrowerzeuge, Max-Eyth-Straße 10, D-71364 Winnenden, Germany.

ELETTRONICA WS 12-125 XE

L'electronica mantiene constante la velocità all'augmente del carico.
In caso di sovraccarico il numero di giri verrà ridotto fino all'arresto.

SIMBOLI

Leggere attentamente le struzioni per l'uso prima di dettere in funzione l'elettroutensile.

ATTENZIONE! AVERTENZA! PERICOLO!

Durante l'uso dell'apparecchio utilizzato sempre gli occhiali di protezione.

Prima di effettuare qualiasi lavoro sulla macchina.
togliere la spina dalla presa di corrente.

Accessorio - Non incluso nella dotazione standard, disponibile a parte come accessorio.

Non gettare le apparecchiature elettriche tra i rifiuti domestici. Seconda la Direttiva Europea 2002/96/CE sui rifiuti di pparecchature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchature elettriche esauste devono essere accolte separamente, al fine di essere reimpiegate in modo eco-compatible.

Rainer Kumpf
Manager Product Development
Autorizzato a reunir a documentoagemacchina.
