SU-C700EG - Amplificateur audio PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio stéréo
Caractéristiques techniques principales	Technologie de classe D, puissance de sortie de 70 W par canal
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 x 100 x 320 mm
Poids	7,5 kg
Compatibilités	Compatible avec les systèmes audio multiroom et les appareils Bluetooth
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	140 W (consommation maximale)
Fonctions principales	Streaming audio, connectivité Bluetooth, entrée USB, égaliseur intégré
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du service client Panasonic
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales utiles	Garantie de 2 ans, support technique disponible en ligne

FOIRE AUX QUESTIONS - SU-C700EG PANASONIC

Comment connecter le Panasonic SU-C700EG à un réseau Wi-Fi ?

Pour connecter votre Panasonic SU-C700EG à un réseau Wi-Fi, allez dans le menu des paramètres, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau, entrez le mot de passe et confirmez la connexion.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez les câbles de connexion et assurez-vous qu'ils sont correctement branchés. Essayez également de régler les paramètres d'égalisation dans le menu audio pour améliorer la qualité du son.

Comment mettre à jour le firmware du Panasonic SU-C700EG ?

Connectez l'appareil à Internet, allez dans le menu des paramètres, sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran pour installer la dernière version.

Le Panasonic SU-C700EG ne s'allume pas, que faire ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Testez avec une autre prise ou un autre câble d'alimentation. Si le problème persiste, contactez le service client.

Comment réinitialiser le Panasonic SU-C700EG aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialisation' et confirmez l'action. Cela effacera tous les paramètres personnalisés.

Pourquoi mon appareil ne se connecte-t-il pas à Bluetooth ?

Assurez-vous que le Bluetooth est activé sur le Panasonic SU-C700EG et que l'appareil que vous essayez de connecter est à portée. Vérifiez également que le mode de couplage est activé.

Puis-je utiliser le Panasonic SU-C700EG avec des haut-parleurs externes ?

Oui, le Panasonic SU-C700EG est compatible avec des haut-parleurs externes. Connectez-les via les sorties appropriées et ajustez les paramètres audio selon vos préférences.

Comment régler la luminosité de l'écran du Panasonic SU-C700EG ?

Pour régler la luminosité de l'écran, allez dans le menu des paramètres, sélectionnez 'Affichage', puis ajustez le niveau de luminosité selon vos préférences.

Le Panasonic SU-C700EG est-il compatible avec les services de streaming ?

Oui, le Panasonic SU-C700EG est compatible avec plusieurs services de streaming. Assurez-vous que l'appareil est connecté à Internet et recherchez l'application de streaming souhaitée dans le menu.

Comment résoudre les problèmes de connexion réseau avec le Panasonic SU-C700EG ?

Si vous rencontrez des problèmes de connexion, redémarrez l'appareil et votre routeur. Vérifiez les paramètres de votre réseau et assurez-vous que le mot de passe est correct.

MODE D'EMPLOI SU-C700EG PANASONIC

Amplificateur intégré

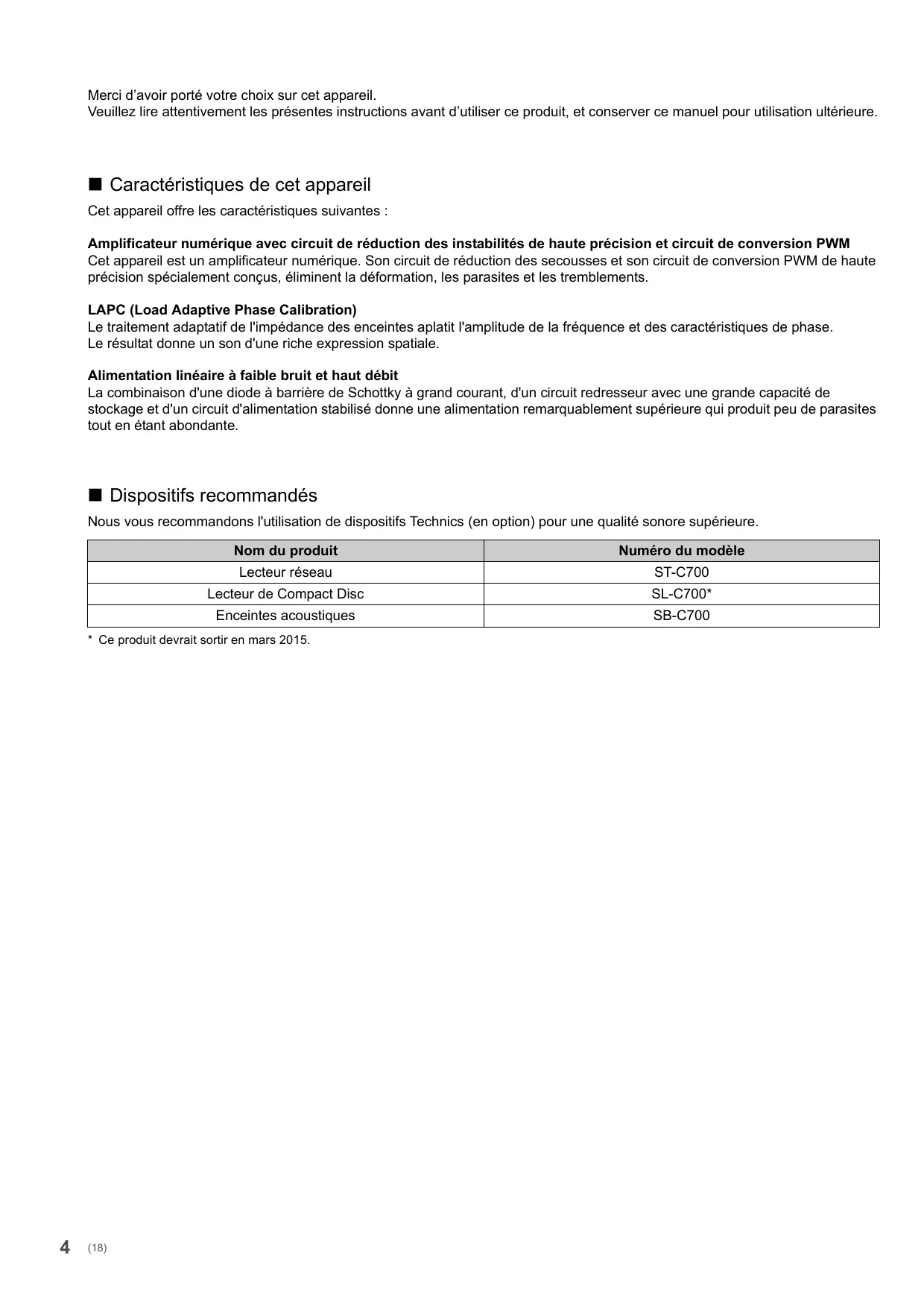

Merci d'avoir porté votrechoix sur cet apparéil.

Veuillez dire attentivement les prsentes instructions avant d'utiliser ce produit, et保守 ce manuel pour utilisation ulterieure.

- Caracteristiques de cet apparéil

Cet appeareil offre les caractéristiques suivantes :

Amplificateur numérique avec circuit de réduction des instabilités de haute précision et circuit de conversion PWM

Cet appeareil est un amplificateur numérique. Son circuit de réduction des secousses et son circuit de conversion PWM de haute précision spécialement concus, éliminent la déformation, les parasites et les tremblements.

Le traitement adaptatif de l'impedance des enceintes aplatit l'amplitude de la fréquence et des caractéristiques de phase.

Le résultat donne un son d'une riche expression spatiale.

Alimentation linéaire à faible bruit et haut débit

La combinaison d'une diode à barrière de Schottky à grand courant, d'un circuit redresseur avec une grande capacité de stockage et d'un circuit d'alimentation stabilisé donne une alimentation remarquablement supérieure qui produit peu de parasites tout en étant abondante.

Dispositifs recommends

Nous vous recommendons l'utilisation de dispositifs Technics (en option) pour une qualité sonore supérieure.

Nom du produit	Numéro du modèle
Lecteur réseau	ST-C700
Lecteur de Compact Disc	SL-C700*
Enceintes acoustiques	SB-C700

• Ce produit devrait sortir en mars 2015.

Consignes de sécurité

AVERTISSEMENT

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'exposez pas cet apparéil à la pluie, l'humidité, l'égouttement ou l'éclabssement.

• Ne placez pas d'objets replis d'eau, tells que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconises.
• Ne retirez pas les caches.
• Ne répèrez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.

• Ne laissez pas d'objets métalliques tomber dans cet apparéil.

• Ne pas placer d'objets lourds sur cet apparéil.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.

• Branchez la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées.

• Tenez le corps de la prise secteur en la débranchant.

• N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion.
  Installez cet appeareil de sorte que la fiche secteur puisse être débranchée immeditatement de la prise de courant.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet apparéil.
• Cet apparéit peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet apparéil.
• Cét apparéil est destiné aux climats tempérés.
• Ne posez,aún object sur cet apparéil. Cet apparéil chauffe lorsqu'il est en marche.

Emplacement

• Placez cet apparéil sur une surface plane.

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet apparéil dans une bibliothèque, un placard ni dansaucenautre espace réduit.Assurez-vous que l' apparéil est bien ventilé.

• Ne bouchez pas les ouvertures d'aration de cet apparéil avec des journaux, nappes, ridesaux ou objets similaires.

• N'exposez pas cet apparéil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

• Ne soulevez pas et ne transportez pas cet apparéil en le tenant par l'un de ses boutons ou de ses leviers. Cela pourrait faire tomber l' apparéil, causant des blessures ou un dysfonctionnement de celui-ci.

Pile

• Il y a un danger d'explosion si la pile n'est pas correctement remplaçaee. Remplacez uniquement par le type recommande par le fabricant.
• Manipulator de façon incorrecte les piles peut causeur uneuite d'electrolyte ainsi qu'un incendie.
• Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et nombre.
• Ne chauffez pas et n'exposez pas les piles à une flamme.
• Ne laissiez pas la (les) pile(s) dans un vehicule exposé directement aux rayons du soleil pendant un long moment avec fenêtes et portières fermées.
• Ne pas démonter ou court-circuiter les piles.
• Ne rechargez pas des piles alcalines ou au manganèse.
• Ne pas utiliser des piles dont le revêtement a été enlevé.
• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

L'élimination des équipements et des batteries usages Applicable uniquement dans les pays membres de l'Union européen et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques et électroniques usages, doivent être séparées des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des appareils usages, veuilles les porter a l'un des points de collecte prevus, conformement à la législation nationale en vigueur. En les éliminant conformément à la reglementation en vigueur, vous contribueze à éviter le gaspillage de ressources précieuses ainsi qu'a protégger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivétés locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Table des matières

Consignes de sécurité 5

Accessoires 6

Entretien de l'appareil 6

Guide de reférence de la commande 7

Preparatifs 9

Commandes 13

Pour écouter le son d'un ordinateur, etc. 15

Guide de dépannage 16

Charactéristiques 17

A propos des descriptions dans ce mode d'emploi

• Les pages à consulter sont désignées par le signe “ OO”.
• Les illustrations montrées peuvent être différentes de votre apparéil.
• Sauf indication contraire, les opérations sont décrites en utilisant la télécommande.

Accessoires

1 Cordon d'alimentation secteur

1 Télecommande (N2QAYA000096)

2 Files pour la télécommande

• Les références des produits fournies dans ce mode d'emploi sont correctes à compter de novembre 2014. Elles peuvent être soumises à des changements.
• N'utilise pas de cordon d'alimentation avec d'autres apparèils.

Utiliser la télécommande

Insérez la pile de façon à ce que ses pôles (+ et -) correspondant à ceux de la télécommande.

Pointez-le vers la cellule de réception du signal de commande à distance sur cet apparéil. ( 7)

• Gardez les piles hors de portée des enfants pour éviter qu'ils les avalent.

Débranche le cordon d'alimentation secteur de la prise avant l'entretien. Nettoyez cet apparéil à l'aide d'un chiffon doux.
Si la saleté est importante, utilisez un chiffon mouillé bien essore pour nettoyer la saleté, puis essuyez-le à l'aide un chiffon doux.
- N'utilise pas de solvants, y compris essence, diluant, alcohol, liquide vaisselle, lingette chimique, etc. Cela peut deformer le boitier externe ou decoller le revetement.

Guide de référence de la commande

Cet apparel

Avant

① Interrupteur d'alimentation

Pourmettre en marche/eteindre cet apparéil.
- La télécommande ne fonctionne pas lorsqu'l'interrupteur d'alimentation est baisse.

② Prise pour casque

Pour brancher le connecteur du casque.

• Lorsqu'un connecteur est branché, les enceintes ne produit pas de son.
• Une pression excessive du son provenant des écouteurs et hautparleurs peut entraîner une perte de l'ouie.
• A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

③ LAPC Indicateur ( 13)

L'indicateur s'allume lorsque la correction de sortie de l'amplificateur est activée.

(4) Bouton du volume

Règle le volume.

• Lorsque cet apparéil est en sourdine, si vous tournez le bouton dans le sens antihoraire jusqu'au bout puis dans le sens horaire, la mise en sourdine sera annulée.

⑤ Capter du signal de la telecommande

Distance : Environ dans un rayon de 7 m directement vers l'avant

Angle: Environ 30^ à gauche et à droite

(6) Sélecteur d'entrée

Tournez ce bouton dans le sens hora et antihoraire pour changer la source d'entrée. ( 13)

⑦ Compteur de puissance créé

Affiche le niveau de sortie.

⑧ Indicateur d'entrée (⇒ 13)

L'indicateur de la source d'entrée seLECTIONnée s'allume.

• L'indicateur clignote si vous scélectionnez "PC", "COAX1", "COAX2", "COAX3" ou "OPT" alors que le périphérique n'est pas raccordé à cet apparéil.

■ Arrière

(9) Prise PHONO EARTH [PHONO EARTH] (⇒ 11)

Pour connecter le fil de terre d'une platine.

10 Entre audio analogue [PHONO] ( 11) Pour raccorder une platine.

• Les cartouches MM sont prises en charge.

① Attenuateur [ATTENUATOR]

S'il y a une déformation sonore lorsque vous utilisez l'entrée audio analogue [LINE IN], metteze ce commutateur sur [ON].

⑫ Entrée audio analogue [LINE IN] (⇒ 11)

13 Prises enceinte [SPEAKERS] ( 9)

14 Prise AC IN [AC IN ] ( 12)

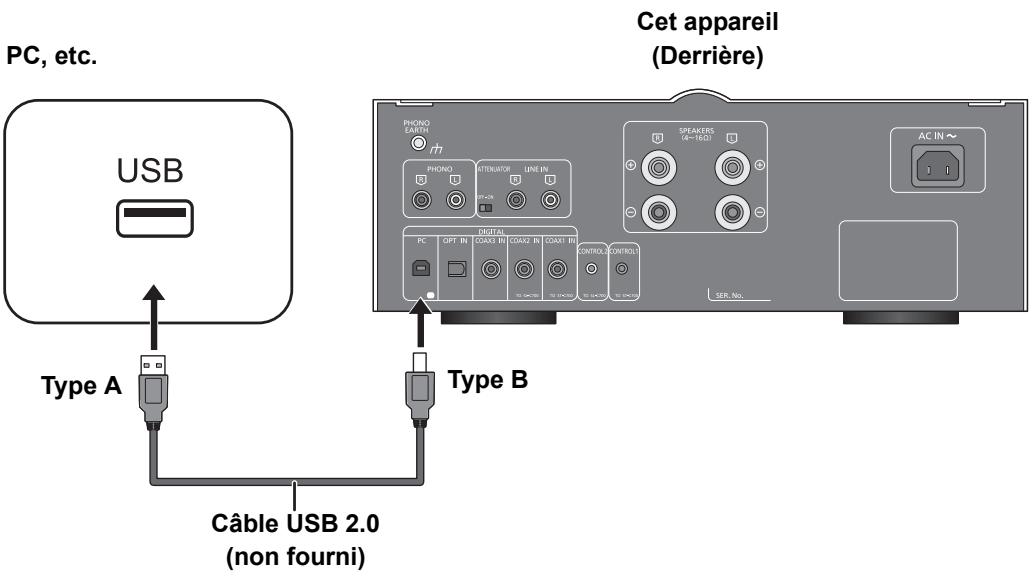

15 Entre e audio numérique [PC] ( 15)

Pour raccorder un ordinateur, etc.

16 Entre audio numérique [OPT IN] (⇒ 11)

17 Entrees audio numériques [COAX1 IN]/[COAX2 IN]/[COAX3 IN] ( 10,11)

18 Prises système [CONTROL1]/[CONTROL2] (⇒ 10)

19 Marquage d'identification du produit Le numero du modele est indiqued.

Télécommande

• Touches qui fonctionnent avec cet apparéil
  ① [AMP Ⓒ]: Commutateur veille/marche

Appuyez sur le commutateur de l'appareil à partir de mode marche vers le mode veille et vice et versa. En mode veille, l'appareil consomme une petite quantité d'énergie.
- La télécommande ne fonctionne pas lorsque l'interrupteur d'alimentation est baisse.
② [AMP]/[NWP]/[CD]: Sélectionnéz le pérophérique à utiliser

[AMP]	L'indicateur LINE est allumé
[NWP]	L'indicateur COAX1 est allumé
[CD]	L'indicateur COAX2 est allumé

③ [>INPUT <]: Sélectionne la source d'entrée (⇒ 13)
[DIMMER]: Règle la luminosité de l'éclairage et des indicateurs
Chaque fois que vous appuyez sur la touche :

(5) [LAPC]: Mesure des caractéristiques de l'amplificateur et corrige sa sortie (⇒ 13)
(6) [+VOL -] : Règle le volume
(7) [MUTE]: Option muet

L'indicateur d'entrée clignote. Appuyez de nouveau sur [MUTE] pour annuler.

Touches qui fonctionnent avec les modèles ST-C700/SL-C700

La télécommande de cet apparéil fonctionne également avec les modèles ST-C700/SL-C700.

Pour avoir des informations sur les modèles ST-C700/SL-C700, veuillez consulter leur mode d'emploi.

1 Commutateur veille/marche du ST-C700
2 Commutateur veille/marche du SL-C700
3 Sélectionne le périphérique à utiliser
4 Sélectionne la source d'entrée du modele ST-C700
5 Règle la luminosité de l'afficheur
6 Affichez le menu de HOME
7 Change les informations affichées
3 Sélection/OK
9 Retourne sur l'affichage precedent
Entrez dans le menu
Active/désactive le mode Direct
12 Active/désactive Re-master
13 Touches de contrôle de base de la lecture
14 Touches numériques, etc.

Préparatifs

• Eteignez tous les apparêils avant le branchement et lisez le mode d'emploi approprié.
• Ne branchez pas le cordon d'alimentation secteur avant que les autres raccordements soient effectués.
• Insérez les connecteurs des cables à raccarder complètement.
• Ne pliez pas les câbles trop abruptement.

Connexion de l'enceinte

ex:

1 Tournez les boutons pour les desserrer et insérez les fils conducteurs dans les trous.

2 Serrez les boutons.

• Une fois les raccordements effectués, tirez légèrement sur les cables d'enceinte pour vérifier qu'ils sont solidement branchés.
• Faites attention de ne pas croiser (court-circuit) ou inverser la polarité des fils de l'enceinte car cela peut endommager l'amplificateur.
• Branchez correctement la polarité (+/-) des prises. Si non, cela pourrait nuire aux effets stéreo ou causeur un dysfonctionnement.
• Pour avoir plus de détails, consultez le mode d'emploi des enceintes.

A NE PAS FAIRE

Branchement du contrôle de système au ST-C700/SL-C700

• Vous pouvez faire entrer les signaux audio numériques vers cet apparéil et écouter de la musique.
• Vous pouvez commander cet apparéil et le modèle ST-C700/SL-C700 simultanément avec facilité en utilisant la télécommande.
  (⇒ 14)

• Utilisez les cables de connexion du système et les cables numériques coaxiaux fournis avec le ST-C700/SL-C700.
• Branchez les cables de connexion du système aux prises du système [CONTROL1]/[CONTROL2]. Branchez le ST-C700 à la prise [CONTROL1] et le SL-C700 à la prise [CONTROL2].
• Branchez les câbles numériques coaxiaux aux entrées audio numériques [COAX1 IN]/[COAX2 IN].
• Branchez le ST-C700 à la prise [COAX1 IN] et le SL-C700 à la prise [COAX2 IN].

Branchement aux dispositifs de sortie audio analogiques

Yououpouzefaireentrellesignauxaudioanalogiquesverscetappareil etécouterde la musique.

ex:

1 Pour raccorder une platine avec égaliseur PHONO intégré, branchez son cable à l'entrée audio analogique [LINE IN].
2 Pour raccorder une platine avec un fil de terre, branche le fil de terre à la prise PHONO EARTH [PHONO EARTH] de cet apparéil.

Branchement aux dispositifs de sortie audio numérique

Yououpouzefaireentrellesignauxaudioanalogiquesverscetappareil etécouterde la musique.

ex:

L'entree audio numerie de cet appareil peut uniquement detecter les signaux PCM linaires. Pour plus de details, consultez le mode d'employe du dispositif.

Connexion du cable d'alimentation secteur

À raccorder une fois tous les autres branchements effectués.

Cet apparéil (Derrière)

• Cet apparéil consomme une petite quantité de courant (⇒ 17) même lorsque l'interrupteur d'alimentation est sur [OFF]. Débranchez la fiche de la prise électrique murale si vous ne doivent plus utiliser l' apparéil durant une période prolongée. Placez l' apparéil de manière à ce que la fiche puisse être facilement débranchée.

Mesure des caractéristiques de l'amplificateur et correction de sa sortie

Pour optimiser la sortie audio, vous pouvez mesurer les caractéristiques de l'amplificateur et corriger sa sortie lorsqu'il est raccordé aux enceintes.
- Débranche le casque. Si vous le branchez durant la mesure des caractéristiques de l'amplificateur ou la correction de la sortie de l'amplificateur, elle sera annulée.

Test de tonalité émis durant la mesure

Pour assurer la précision de la mesure, les enceintes émettent un test de tonalité à intervalles réguliers. (Pendant environ 4 minutes)

Il n'est pas possible de changer le volume du son qui est en train d'être produitpendant que la mesure est en cours.

1 Relevez l'interrupteur d'alimentation de cet apparéil sur la position [O/I].
2 Appuyez sur [LAPC] jusqu'à ce que l'indicateur LAPC de cet apparéil commence à clignoter.

• Cet apparéil démarrera la mesure des caractéristiques de l'amplificateur. Contrôlez que le test de tonalité est retransmis par les deux enceintes à gauche et à droite. - Si vous appuyez sur [LAPC] en cours de mesure, elle sera annulée. L'indicateur LAPC de cet apparéil s'éteindra.
• Une fois la mesure achemée, la correction de sortie de l'amplificateur s'active automatiquement. L'indicateur LAPC de cet apparéil s'allume.

Marché/Arrêt de la fonction de correction de sortie

Appuyez sur [LAPC].

Chaque fais que vous appuyez sur la touche :

L'indicateur LAPC est allumé	Marche
L'indicateur LAPC est étant	Arrêt

• En fonction du type d'enceinte raccordée, l'effect de la fonction de correction de sortie peut être minimal.
• La sortie corrigée restera effective jusqu'à ce que vous mesuriez de nouveau les caractéristiques. Si vous utilisez d'autres enceintes, refaites la mesure.

Commandes

• Réduisez le volume au minimum.

1 Relevez l'interrupteur d'alimentation de cet apparéil sur la position [O/I].
2 Appuyez sur [> INPUT <] sous [AMP] pour sélectionner la source d'entrée.

L'indicateur de la source d'entrée sélectionnée s'allumera.

PHONO	Entrée audio analogique (PHONO)
LINE	Entrée audio analogique (LINE IN)
PC	Entrée audio numérique (PC) (⇒ 15)
COAX1	• Entrée audio numérique (COAX1 IN) • ST-C700
COAX2	• Entrée audio numérique (COAX2 IN) • SL-C700
COAX3	Entrée audio numérique (COAX3 IN)
OPT	Entrée audio numérique (OPT IN)

3 Actionnez le périphérique à utiliser pour la lecture.
4 Appuyez sur [+VOL - ] pour régler le volume.

Fonction d'arrêt automatique

Cet apparéil est donc pour conserver et économiser sa consommation d'énergie. L' apparéil passera automatiquement en mode veille s'il n'émet aucun son et s'il n'est pas utilisé pendant environ 20 minutes.

• Le réglage d'usine par défaut est "On".

Pour annuler cette fonction

1 Appuyez sur [MUTE] jusqu'à ce que l'indicateur PHONO de cet apparéil commence à clignoter.
2 Appuyez sur [MUTE].

Chaque fais que vous appuyez sur la touche :

L'indicateur COAX3 clignote

Marche

L'indicateur OPT clignote

Arrêt

3 Appuyez sur [VOL -] pour quitter.

• Vous sortirrez du mode configuration de l'arrêt automatique si vous n'actionnez aucune touche ni commande pendant environ 10 secondes après le début du clignotement d'un des trois indicateurs ci-dessus.

Code de la télécommande

Si un autre équipement répond à la télécommande fournie, changez le code de la télécommande.
- Le réglage d'usine par défaut est "1".

Pointez la télécommande vers cet appariel, puis appuyez sur [OK] et la touche numérique pendant au moins 4 secondes.

• Lorsque le code est changé, l'indicateur PC et l'indicateur COAX2 clignotent pendant environ 10 secondes.

[OK] + [1]	Réglez le code sur 1
[OK] + [2]	Réglez le code sur 2

• Lorsque le ST-C700/SL-C700 est branché via la fonction de contrôle du système, changez le code de sa télécommande ainsi que celui de la télécommande de cet apparéil.

Utilisation de la fonction de contrôle du système

Vous pouvez commander cet apparéil et le modèle ST-C700/SL-C700 simultanément avec facilité en utilisant la télécommande.

Preparation

① Raccordez cet apparéil et le ST-C700/SL-C700 à l'aide des cables de connexion du système et les cables numériques coaxiaux. (⇒ 10)
(2) Mettez l'interrupteur d'alimentation de cet apparéil et du réseau ST-C700/SL-C700 sur la position [S/I].

Passez simultanément cet apparéil et le modulo ST-C700/SL-C700 sur marche/veille

• Si vous pointez la télécommande vers cet apparéil et que vous appuyez sur [AMP Ⓒ] lorsque cet apparéil et le ST-C700/SL-C700 sont en mode veille, cet apparéil et le périphérique de la source d'entrée sélectionné seront mis en marche simultanément.
• Si vous pointez la télécommande vers cet apparéil et que vous appuyez sur [AMP Ⓒ] lorsque cet apparéil et le modèle ST-C700/SL-C700 sont en marche, cet apparéil et le modèle ST-C700/SL-C700 passeront simultanément en mode veille.

Changement automatique de la source d'entrée de cet apparéil

Lorsque you effectuez une action comme la lecture sur le ST-C700/SL-C700, la source d'entrée de cet apparéil passera automatiquement sur "COAX1"/"COAX2".

• Pour avoir des informations sur les modèles ST-C700/SL-C700, veuillez consulter leur mode d'emploi.
• Si vous installez l'appli dédiée "Technics Music App" (gratuite) sur votre smartphone/tablette, vous pouvez utiliser une grande variété de fonctions lorsque l'appareil et le ST-C700 sont raccordés.

Pour avoir des détails, visitez :

www.technics.com/support/

Pour écouter le son d'un ordinateur, etc.

Vou puez raccorder l'entree audio numerie [PC] et un ordinateur, etc. a I'aide d'un cable USB et ecouter la musique presente sur I'ordinateur, etc. avec cet appariel.

Pour raccorder un ordinateur

Avant de raccorder un ordinateur, suivez les étapes suivantes.

• Consultez ce qui suit pour connaître les versions recommendées du système d'exploitation de votre ordinateur :
• Windows Vista, Windows 7, Windows 8, Windows 8.1
  -OSX10.7,10.8,10.9,10.10

① Téléchargez et installez le pilote dédié sur l'ordinateur. (Uniquement pour Windows OS)

Téléchargez et installez le pilote dédié à partir du site ci-dessous.

www.technics.com/support/

(2) Téléchargez et installez l'appli dédiée "Technics Audio Player" (gratuite) sur votre ordinateur. (Commune à Windows et à OS X)

Téléchargez et installez l'appli dédiée à partir du site ci-dessous.

www.technics.com/support/

(a compter de novembre 2014)

1 Debranchez le cordon d'alimentation secteur.
2 Raccordez cet apparéil et un ordinateur, etc.

ex:

3 Branchez le cordon d'alimentation secteur à cet appeareil et relevez l'interrupteur d'alimentation sur la position [O/I]. (⇒ 12)
4 Appuyez plusieurs fois sur [> INPUT < ] sous [AMP] pour sélectionner "PC".
5 Actionnez le périphérique à utiliser pour la lecture.
6 Appuyez sur [+VOL - ] pour régler le volume.

• OS X est une marque commerciale d'Apple Inc., enregistrée aux États-Unis et dans les autres pays.
• Windows et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Guide de dépannage

Avant de contacter l'assistance, effectuez les contrôleurs suivants. Si vous ave des doutes sur certains points, ou si les solutions fournies dans le guide suivant ne permettent pas de couver une solution, contactez votre revendeur pour connaître la marche à suivre.

Pour remettre tous les paramètres sur leurs réglages d'usine par défaut

Si une des situations suivantes se produit, réinitialisez la mémoire:

• Aucune réponse lorsque les touches sont actionnées.
• Si vous désirez effacer et réinitialiser le contenu de la mémoire.

Lorsque l'appareil est eteint :

① Appuyez quelques instantes sur [AMP Ⓒ].
② Tout en appuyant sur [AMP Ⓒ], relevez l'interrupteur d'alimentation de cet apparéil sur la position [♂/I].
- Appuyez sur [AMP ] jusqu'à ce que l'indicateur PC et l'indicateur COAX2 clignotent deux fois.

Accumulation de chaleur de cet apparéil.

• Cet apparéilCHAUFFE lorsqu'el'volume est élevé. Ceci ne doit pas vous inquieter.

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur ou une lumière fluorescente se trouve pres des cables. Conservez les autres apparéils et cordons loin des cables de cet apparéil.
• Mettez le commutateur [ATTENUATOR] sur [ON]. ( 7)
• Un champ fortement magnétique Situé près d'un téléviseur ou d'un autre apparéil peut nuir à la qualité sonore. Gardez cet apparéil loin de ce genre de périhériques.
• Les enceintes peuvent émettre un bruit si un périhérique proche émet des ondes radio puissantes, comme lorsqu'un téléphone mobile reçoit un appel.

Pas de son.

• Contrôlez les connexions aux enceintes et autres apparèils.
  Après avoir vérifié les branchements, mesurez des caractéristiques de l'amplificateur. (⇒ 13)
• Vérifiez pour voir si la source d'entrée correcte est sélectionnée.
• Insérez les connecteurs des cables à raccorder complètement.
• La lecture d'un contenu multicanal n'est pas prise en charge.
• L'entrée audio numérique de cet apparéil peut uniquement détector les signaux PCM linéaires. Pour plus de détails, consultez le mode d'emploi du dispositif.

La télécommande ne fonctionne pas correctement.

• Pour éviter les interférences, voirlez à ne placer aucun objet devant le capteur de signal. (⇒ 7)
• Changez le code de la télécommande si aucun apparéil ne réagit à cette télécommande. (⇒ 14)

Appuyer sur [DIMMER] change la luminosité de l'afficheur et des commutateurs de commande de base du ST-C700/SL-C700.

• [DIMMER] fonctionne pour le modele ST-C700/SL-C700 aussi bien que pour cet apparéil. Éteignez le périphérique sur lequel vous désirez conserver le niveau de luminosité, puis appuyez sur [DIMMER].

Le compteur de puissance crète ne fonctionne pas.

• Dans les cas suivants, ce compteur ne fonctionne pas : - Lorsque le connecteur d'un casque est branché.
• Lorsque l'éclairage du compteur de puissance de crête a été éteint en appuyant sur [DIMMER].
• Lorsque cet apparéil est en sourdine en appuyant sur [MUTE].

La fonction de contrôle de système ne marche pas.

• Utilisez les cables de connexion du système fournis avec le ST-C700/SL-C700.
• Branchez les câbles de connexion du système aux prises du système [CONTROL1]/[CONTROL2].
• Branchez le ST-C700 à la prise [CONTROL1] et le SL-C700 à la prise [CONTROL2].
• Branchez les cables numériques coaxiaux aux entrées audio numériques [COAX1 IN]/[COAX2 IN]. Branchez le ST-C700 à la prise [COAX1 IN] et le SL-C700 à la prise [COAX2 IN].

L'appareil s'eteint automatiquement.

• Est-ce que la fonction d'arrêt automatique est active? (⇒ 14)
• Si le ST-C700 est raccordé à cet apparéil via la fonction de contrôle du système, cet apparéil peut passer automatiquement en mode veille si le ST-C700 passe en mode veille. (⇒ 10, 14)
• Cet apparéil possède un circuit de protection pour empêcher les dommages causés par l'accumulation de chaleur. Si vous utilisez cet apparéil à un volume élevé pendant un long moment, il peut s'éteindre automatiquement.

Attendez que cet apparéil refroidisse avant de le remettre en marche. (Pendant environ 3 minutes)

L'indicateur d'entrée clignote.

• Dans les cas suivants, l'indicateur d'entrée clignote : - Lorsque cet apparéil est en sourdine en appuyant sur [MUTE].
• "PC", "COAX1", "COAX2", "COAX3" ou "OPT" est sélectionné, maisaucenperiphérique n'estbranché.
• Les signaux audio, comme les composants de la fréquence d'échantillonnage, n'entrent pas correctement.

Caracteristiques

GÉNÉRALITÉS

Alimentation électrique	AC 220 V à 240 V, 50/60 Hz
Consommation d'énergie	73 W
Consommation d'énergie en mode veille	Environ 0,3 W
Consommation d'énergie en mode désactivé	Environ 0,3 W
Dimensions (L×H×P)	340 mm×132 mm×325 mm
Masse	Environ 8,3 kg
Plage de température en fonctionnement	0 °C à +40 °C
Plage d'humidité de fonctionnement	35 % à 80 % RH (sans condensation)

SECTION AMPLIFICATEUR

Puisance de sortie	45 W + 45 W (1 kHz, D.H.T. 0,3 %, 8 Ω, 20 kHz LPF)
	70 W + 70 W (1 kHz, D.H.T. 0,5 %, 4 Ω, 20 kHz LPF)
Impédance de charge
	4 Ω à 16 Ω
Réponse de fréquence
PHONO (MM)	20 Hz à 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
LINE	20 Hz à 80 kHz (-3 dB, 8 Ω)
COAX1/2/3	20 Hz à 90 kHz (-3 dB, 8 Ω)
Sensibilité d'entrée/Impédance d'entrée
LINE	200 mV / 22 kΩ
PHONO (MM)	2,5 mV / 47 kΩ

SECTION CONNECTEUR

Prise pour casque	Stéréo, Ø6,3 mm
Le port USB
Le standard USB	USB 2.0 haut débit
Specification de classe audio USB	USB Audio Class 2.0, Mode asynchrone
Prise	Connecteur USB Standard B
Format pris en charge	PCM (32/44,1/48/88,2/96/176,4/192 kHz, 16/24/32 bits)
	DSD (2,8224 MHz, 5,6448 MHz)
Mode contrôle DSD	Mode ASIO Native, Mode DoP
	Lecture DSD64/DSD128
Canal	2 c.
Entrée analogue
Entrée Line	Prise jack
PHONO (MM)	Prise jack
Entrée numérique
Entrée optionné	Prise optique
Entrée numérique coaxiale ×3	Prise jack
Format pris en charge	PCM
Port système
Contrôle de système ×2	Ø3,5 mm jack

• Ces caractéristiques peuvent être soumises à des changements sans avis préalable.
• La masse et les dimensions sont approximatives.
