MANUALE UTENTE SU-C700EG PANASONIC

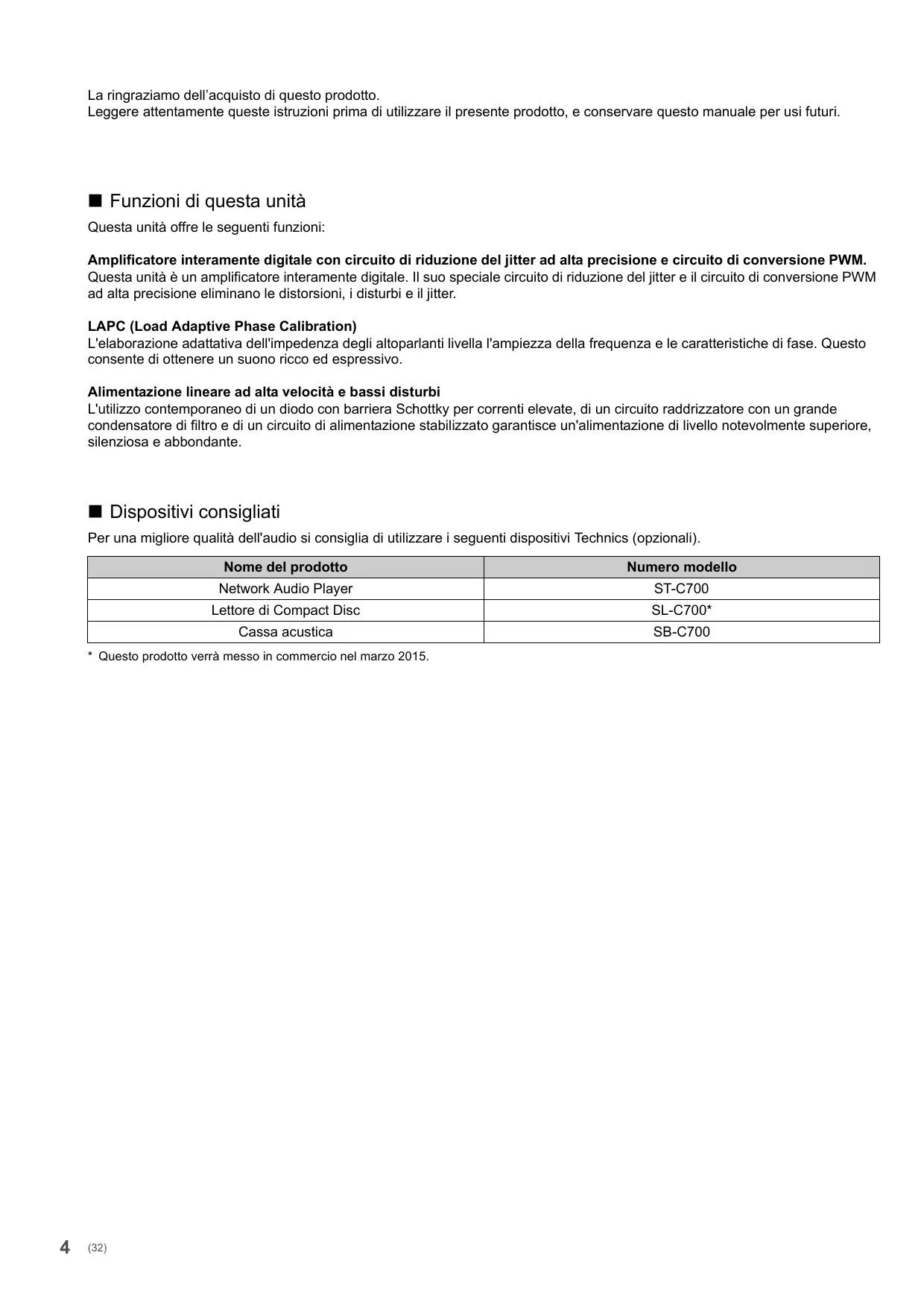

La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. ∫ Funzioni di questa unità Questa unità offre le seguenti funzioni: Amplificatore interamente digitale con circuito di riduzione del jitter ad alta precisione e circuito di conversione PWM. Questa unità è un amplificatore interamente digitale. Il suo speciale circuito di riduzione del jitter e il circuito di conversione PWM ad alta precisione eliminano le distorsioni, i disturbi e il jitter. LAPC (Load Adaptive Phase Calibration) L'elaborazione adattativa dell'impedenza degli altoparlanti livella l'ampiezza della frequenza e le caratteristiche di fase. Questo consente di ottenere un suono ricco ed espressivo. Alimentazione lineare ad alta velocità e bassi disturbi L'utilizzo contemporaneo di un diodo con barriera Schottky per correnti elevate, di un circuito raddrizzatore con un grande condensatore di filtro e di un circuito di alimentazione stabilizzato garantisce un'alimentazione di livello notevolmente superiore, silenziosa e abbondante. ∫ Dispositivi consigliati Per una migliore qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali). Nome del prodotto Numero modello Network Audio Player ST-C700 Lettore di Compact Disc SL-C700* Cassa acustica SB-C700

• Questo prodotto verrà messo in commercio nel marzo 2015.

(32) Precauzioni per la sicurezza Unità ≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Non esporre questa unità alla pioggia, umidità, gocciolamenti o spruzzi. – Non posare oggetti contenenti liquidi, come un vaso di fiori, su questa unità. – Utilizzare solo gli accessori consigliati. – Non rimuovere le coperture. – Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato. – Non introdurre oggetti metallici all’interno di questa unità. – Non appoggiare oggetti pesanti su questa unità. Cavo di alimentazione CA ≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Accertarsi che la tensione di alimentazione corrisponda a quella indicata su questa unità. – Inserire fino in fondo la spina del cavo di alimentazione nella presa. – Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione. – Non maneggiare la spina con le mani bagnate. – Tenere la spina del cavo di alimentazione tra le dita quando la si scollega. – Non utilizzare una spina o una presa di rete danneggiate. ≥ La presa di rete è il dispositivo per scollegare. Installare l’unità in modo che la presa di rete possa essere scollegata immediatamente dalla presa di corrente. Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. Italiano ATTENZIONE Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. AVVERTENZA Unità ≥ Non mettere sull’unità sorgenti di fiamme nude, come candele accese. ≥ Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare. ≥ Questa unità è progettata per l’uso nei paesi con clima mite. ≥ Non posizionare oggetti sull'unità. Questa unità diventa calda quando è accesa. Collocazione ≥ Collocare questa unità su una superficie piana. ≥ Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto. – Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili. – Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni. ≥ Non sollevare o trasportare questa unità tenendola per una manopola o una levetta. Questo potrebbe causare la caduta dell'unità e conseguenti lesioni personali o malfunzionamento dell'unità. Batteria ≥ Se la batteria viene sostituita in modo non corretto esiste il rischio che esploda. Sostituirla esclusivamente con una del tipo consigliato dal produttore. ≥ L’uso scorretto delle batterie può causare perdite di elettrolito e causare incendi. – Rimuovere la batteria se si prevede di non utilizzare il telecomando per lungo tempo. Conservarla in un luogo fresco e al riparo dalla luce. – Non riscaldare o esporre a fiamme le batterie. – Non lasciare la batteria/le batterie per lungo tempo all’interno dell’auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi. – Non aprire o mettere in corto le batteria. – Non ricaricare batterie alcaline o al manganese. – Non usare batterie la cui guaina non è intatta. ≥ Quando si smaltiscono le batterie, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento. (33)

• Indice Precauzioni per la sicurezza p. 5
• Accessori p. 6
• Cura dell’unità p. 6
• Guida di riferimento e controllo p. 7
• Preparativi p. 9
• Operazioni p. 13
• Ascolto di audio da un PC, ecc p. 15
• Risoluzione dei problemi p. 16
• Specifiche Descrizioni contenute in queste istruzioni per l’uso ≥ I riferimenti alle pagine sono indicati con “@ ±±”. ≥ L’aspetto dell’unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell’unità in dotazione. ≥ A meno di indicazioni diverse, le operazioni descritte prevedono l’utilizzo del telecomando. Accessori ∏ 1 Cavo di alimentazione c.a. ∏ 1 Telecomando (N2QAYA000096) ∏ 2 Batterie per il telecomando ≥ I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a novembre 2014. Possono essere soggetti a modifiche. ≥ Non utilizzare il cavo di alimentazione CA con altri apparecchi. ∫ Uso del comando a distanza Inserire la batteria in modo che i poli (i e j) coincidano con quelli indicati sul telecomando. Puntarlo verso il sensore del segnale del telecomando di quest’unità. (> 7) ≥ Tenere le batterie fuori della portata dei bambini, per evitare che le possano ingerire. p. 17

(Batterie alcaline o al manganese) Cura dell’unità Prima di eseguire qualsiasi operazione di manutenzione rimuovere il cavo di alimentazione CA dalla presa. Pulire questa unità con un panno morbido. ≥ Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quindi un panno morbido. ≥ Non utilizzare solventi come benzina, diluenti, alcol, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

(34) Guida di riferimento e controllo Questa unità

1 Leva dell'interruttore d'alimentazione Accendere/spegnere questa unità. ≥ Il telecomando non funziona quando la leva dell'interruttore di alimentazione si trova in posizione abbassata. 2 Presa cuffie Per collegare lo spinotto di un set di cuffie. ≥ Quando si collega uno spinotto, gli altoparlanti non emettono alcun suono. ≥ Una pressione sonora eccessiva negli auricolari e nelle cuffie potrebbe causare perdite dell’udito. ≥ L’ascolto a pieno volume per lunghi periodi può danneggiare l’udito dell’utente. 3 Indicatore LAPC (> 13) L'indicatore si accende quando viene attivata la correzione del segnale in uscita dall'amplificatore. 4 Manopola volume Regola il volume. ≥ Quando questa unità è silenziata, se si ruota fino in fondo la manopola in senso antiorario e quindi in senso orario, la funzione di muting verrà annullata. 5 Sensore del segnale del telecomando Distanza: Fino a 7 m circa, direttamente di fronte Angolo: Circa 30o a sinistra e a destra 6 Manopola del selettore ingresso Ruotare questa manopola in senso orario e antiorario per commutare la sorgente di ingresso. (> 13)

9 Terminale PHONO EARTH [PHONO EARTH] (> 11) Per il collegamento del filo di terra di un giradischi. : Terminale ingresso audio analogico [PHONO] (> 11) Per il collegamento di un giradischi. ≥ Le cartucce MM sono supportate. ; Attenuatore [ATTENUATOR] Se il suono risulta distorto quando si utilizza il terminale di ingresso audio analogico [LINE IN], posizionare questo interruttore su [ON]. < Terminale ingresso audio analogico [LINE IN] (> 11) = Terminali per gli altoparlanti [SPEAKERS] (> 9) > Terminale AC IN [AC IN T] (> 12) ? Terminale ingresso audio digitale [PC] (> 15) Per il collegamento di un PC ecc. @ Terminale ingresso audio digitale [OPT IN] (> 11) A Terminali ingresso audio digitale [COAX1 IN]/[COAX2 IN]/[COAX3 IN] (> 10, 11) B Terminali di sistema [CONTROL1]/[CONTROL2] (> 10) C Marcatura di identificazione del prodotto Indica il numero del modello. 7 Misuratore della potenza di picco Visualizza il livello del segnale in uscita. 8 Indicatore ingresso (> 13) Si accende l'indicatore per la sorgente in ingresso selezionata. ≥ L'indicatore lampeggia se si seleziona “PC”, “COAX1”, “COAX2”, “COAX3” o “OPT” quando il dispositivo non è collegato a questa unità. (35)

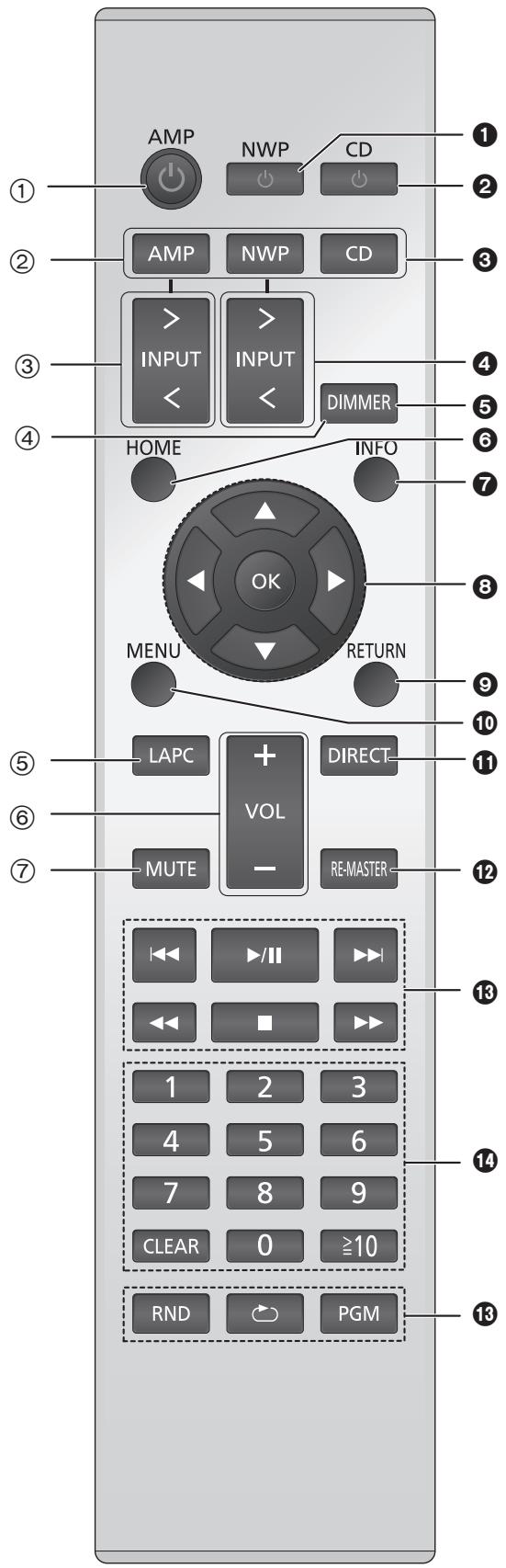

Telecomando ∫ Pulsanti utilizzabili su questa unità

1 [AMP Í]: Interruttore di standby/accensione Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l’unità consuma comunque una piccola quantità di corrente.

≥ Il telecomando non funziona quando la leva dell'interruttore di alimentazione si trova in posizione abbassata.

L'indicatore COAX1 si accende [CD] L'indicatore COAX2 si accende 3 [N INPUT O]: Selezionare la sorgente (> 13) 5 [LAPC]: Misura le caratteristiche dell'amplificatore e corregge il segnale in uscita (> 13) 6 [r VOL s]: Regola il volume 7 [MUTE]: Silenzia il volume L'indicatore di ingresso lampeggia. Premere nuovamente per annullare la funzione [MUTE].

∫ Pulsanti utilizzabili per i dispositivi ST-C700/SL-C700

Il telecomando di questa unità può essere utilizzato anche per ST-C700/SL-C700. Per informazioni sul funzionamento dei dispositivi STC700/SL-C700, consultare le relative istruzioni per l'uso.

L'indicatore LINE si accende 4 [DIMMER]: Regola l'intensità della luce e degli indicatori L'informazione visualizzata varia ogni volta che si preme il pulsante:

2 [AMP]/[NWP]/[CD]: Seleziona il dispositivo da utilizzare Interruttore standby/accensione per ST-C700 Interruttore standby/accensione per SL-C700 Seleziona il dispositivo da utilizzare Seleziona la sorgente in ingresso per il dispositivo STC700 Regola la luminosità del display Mostra il menu HOME Cambia le informazioni visualizzate Selezione/OK Torna all'impostazione precedente del display Consente di accedere al menu Attiva/disattiva la modalità Diretta Attiva/disattiva la funzione di Rimasterizzazione Tasti per il controllo di base della riproduzione Pulsanti numerici, ecc. Preparativi ≥ Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni. ≥ Non collegare il cavo di alimentazione CA sino a che tutti gli altri collegamenti siano stati completati. ≥ Inserire fino in fondo gli spinotti dei cavi da collegare. ≥ Non piegare eccessivamente i cavi. Collegamento diffusore es. Cavo dei diffusori SB-C700 Italiano SB-C700 Questa unità (Parte posteriore) 1 Ruotare le manopole per allentarle, quindi inserire i fili centrali nei fori. 2 Serrare le manopole. ≥ Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente. ≥ Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore. ≥ Rispettare la corretta polarità (r/s) dei terminali. In caso contrario la qualità dell'effetto stereo potrebbe risentirne, o potrebbe verificarsi un malfunzionamento. ≥ Per ulteriori informazioni, vedere le istruzioni per l’uso degli altoparlanti.

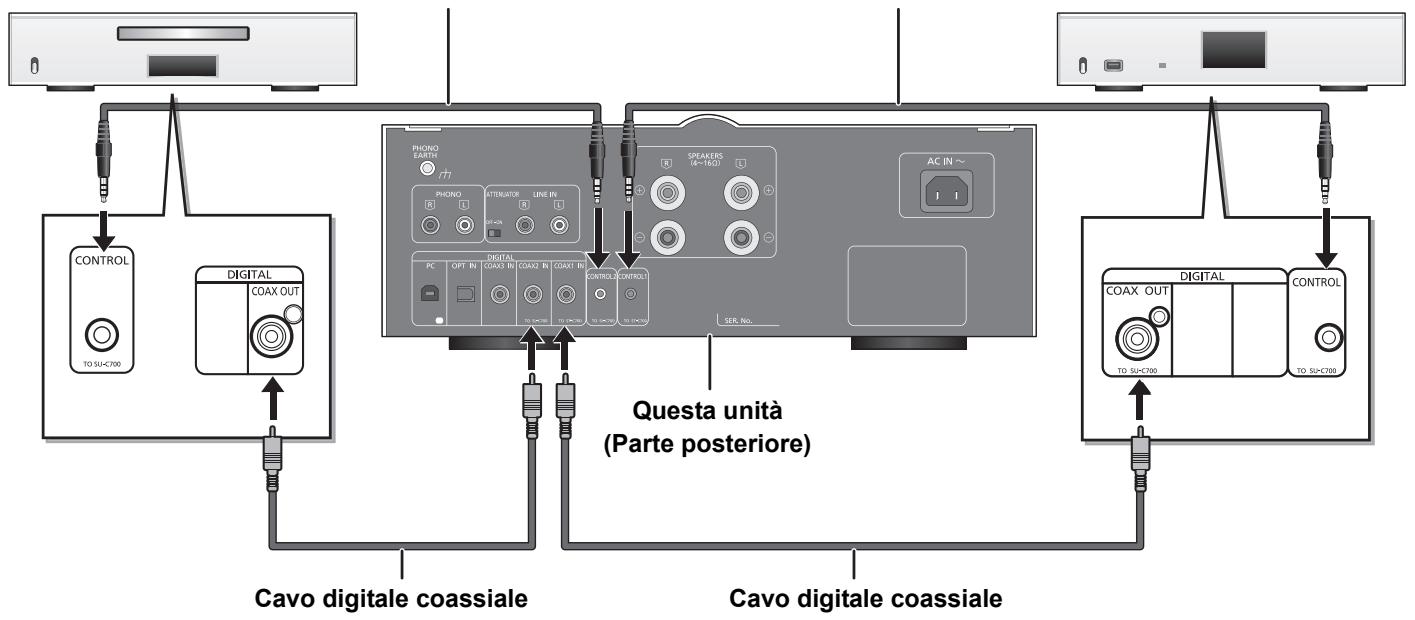

Collegamento del controllo di sistema a ST-C700/SL-C700 ≥ È possibile immettere segnali audio digitali su questa unità e riprodurre della musica. ≥ È possibile controllare contemporaneamente questa unità e i dispositivi ST-C700/SL-C700 utilizzando il telecomando, in modo facile. (> 14) SL-C700 Cavo di collegamento di sistema Cavo di collegamento di sistema Questa unità (Parte posteriore) Cavo digitale coassiale Cavo digitale coassiale ≥ Utilizzare i cavi di collegamento di sistema e i cavi digitali coassiali in dotazione con ST-C700/SL-C700. ≥ Collegare i cavi di collegamento di sistema ai terminali di sistema [CONTROL1]/[CONTROL2]. Collegare l'ST-C700 a [CONTROL1] e l'SL-C700 a [CONTROL2]. ≥ Collegare i cavi digitali coassiali ai terminali di ingresso audio digitale [COAX1 IN]/[COAX2 IN]. Collegare l'ST-C700 a [COAX1 IN] e l'SL-C700 a [COAX2 IN].

(38) ST-C700 Collegamento a dispositivi di uscita audio analogici È possibile immettere segnali audio analogici su questa unità e riprodurre della musica. es. Questa unità (Parte posteriore) Giradischi*1 Lettore Blu-ray Disc, ecc. Italiano

Cavo audio (non in dotazione) Cavo audio (non in dotazione) *1 Quando si collega un giradischi con un equalizzatore PHONO incorporato, collegare il corrispondente cavo al terminale di ingresso audio analogico [LINE IN]. *2 Quando si collega un giradischi provvisto di filo di terra, collegare il filo di terra al terminale PHONO EARTH [PHONO EARTH] di questa unità. Collegamento a dispositivi di uscita audio digitali È possibile immettere segnali audio analogici su questa unità e riprodurre della musica. es. Lettore CD, ecc. Cavo audio digitale a fibre ottiche (non in dotazione) Questa unità (Parte posteriore) Lettore CD, ecc. Cavo digitale coassiale (non in dotazione) ≥ I terminali di ingresso audio digitale di questa unità sono in grado di rilevare solo segnali PCM lineari. Per ulteriori informazioni, vedere le istruzioni per l’uso del dispositivo. (39)

Collegamento cavo di alimentazione CA Collegare solo dopo che tutti gli altri collegamenti sono completati. Questa unità (Parte posteriore) Inserire il cavo di alimentazione CA sino a A, un punto appena prima al foro circolare. Cavo di alimentazione CA (in dotazione) Ad una presa di corrente ≥ Questa unità consuma una piccola quantità di corrente CA (> 17) anche quando la leva dell'interruttore di alimentazione si trova in posizione [OFF]. Se si prevede di non utilizzare l'unità per un periodo prolungato, togliere la spina dalla presa di rete. Collocare l'unità in una posizione che consenta di togliere facilmente la spina.

(40) Operazioni Per ottimizzare il segnale audio in uscita è possibile misurare le caratteristiche dell'amplificatore e correggere il segnale emesso quando è collegato ai diffusori. ≥ Scollegare le cuffie. Se queste sono collegate durante la misurazione delle caratteristiche dell'amplificatore o la correzione del segnale emesso, l'operazione verrà annullata. Tono di test emesso durante la misura Per assicurare la precisione della misura, i diffusori emettono un tono di test ad intervalli regolari. (Per circa 4 minuti) Non è possibile cambiare il volume dell'audio emesso mentre è in corso la misurazione. 1 Portare la leva dell'interruttore di alimentazione di questa unità in posizione [Í/I]. ≥ Ridurre il volume al minimo. 1 Portare la leva dell'interruttore di alimentazione di questa unità in posizione [Í/I]. 2 Premere [N INPUT O] sotto [AMP] per selezionare la sorgente in ingresso. Si accenderà l'indicatore della sorgente in ingresso selezionata. PHONO Ingresso audio analogico (PHONO) LINE Ingresso audio analogico (LINE IN)

Ingresso audio digitale (PC) (> 15) COAX1 ≥ Ingresso audio digitale (COAX1 IN) ≥ ST-C700 COAX2 ≥ Ingresso audio digitale (COAX2 IN) ≥ SL-C700 COAX3 Ingresso audio digitale (COAX3 IN) OPT Ingresso audio digitale (OPT IN) Italiano Rilevazione delle caratteristiche dell'amplificatore e correzione del segnale in uscita 2 Tenere premuto [LAPC] finché l'indicatore LAPC su questa unità non inizia a lampeggiare. ≥ Questa unità inizierà a misurare le caratteristiche dell'amplificatore. Verificare che sia il diffusore sinistro sia quello destro emettano un tono di test. – Se si preme [LAPC] mentre la misurazione è in corso, l'operazione verrà annullata. L'indicatore LAPC su questa unità si spegnerà. 3 Avviare il dispositivo da utilizzare per la riproduzione. 4 Premere [r VOL s] per regolare il volume. ≥ Una volta completata la misurazione, la correzione del segnale in uscita dall'amplificatore verrà attivata automaticamente. L'indicatore LAPC su questa unità si accenderà. ∫ Attivazione/disattivazione della funzione di correzione del segnale in uscita. Premere [LAPC]. L'informazione visualizzata varia ogni volta che si preme il pulsante: L'indicatore LAPC si accende Acceso L'indicatore LAPC si spegne Spento ≥ A seconda del tipo di diffusori collegati, l'effetto della funzione di correzione del segnale in uscita può essere minimo. ≥ Il segnale in uscita corretto rimane in uso finché non si misurano di nuovo le caratteristiche. Quando si utilizzano altri diffusori, effettuare di nuovo la misurazione. (41)

Funzione di spegnimento automatico Utilizzo della funzione di controllo di sistema Questa unità è stata progettata per ridurre i consumi energetici. Questa unità passerà automaticamente alla modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti. È possibile controllare contemporaneamente questa unità e i dispositivi ST-C700/SL-C700 utilizzando il telecomando, in modo facile. ≥ L'impostazione predefinita è “On”. Preparazione 1 Collegare questa unità e ST-C700/SL-C700 ai cavi di collegamento di sistema e ai cavi digitali coassiali. (> 10) 2 Portare la leva dell'interruttore di alimentazione di questa unità e del dispositivo ST-C700/SL-C700 in posizione [Í/I]. Per annullare questa funzione 1 Tenere premuto [MUTE] finché l'indicatore PHONO su questa unità non inizia a lampeggiare. 2 Premere [MUTE]. L'informazione visualizzata varia ogni volta che si preme il pulsante: L'indicatore COAX3 lampeggia Acceso L'indicatore OPT lampeggia Spento 3 Premere [VOL s] per uscire. ≥ Se non si premono pulsanti e non si attivano controlli per circa 10 secondi dopo che uno qualsiasi dei tre indicatori di cui sopra inizia a lampeggiare, si abbandona la modalità di configurazione dello spegnimento automatico. ∫ Accensione/messa in standby contemporanea di questa unità e dei dispositivi ST-C700/SL-C700 ≥ Se si punta il telecomando verso questa unità e si preme [AMP Í] quando questa unità e ST-C700/SL-C700 si trovano in standby, questa unità e il dispositivo selezionato come sorgente in ingresso si accenderanno contemporaneamente. ≥ Se si punta il telecomando verso questa unità e si preme [AMP Í] quando questa unità e i dispositivi ST-C700/ SL-C700 sono accesi, questa unità e i dispositivi ST-C700/SL-C700 entreranno contemporaneamente in standby. ∫ Commutazione automatica della sorgente in ingresso di questa unità Quando si esegue un'operazione come la riproduzione su ST-C700/SL-C700, la sorgente in ingresso di questa unità verrà automaticamente commutata su “COAX1”/“COAX2”. Codice del telecomando Quando altri apparecchi rispondono al telecomando in dotazione, cambiare il codice del telecomando. ≥ L'impostazione predefinita è “1”. Puntare il telecomando verso questa unità, quindi tenere premuto [OK] e il pulsante numerico per almeno 4 secondi. ≥ Quando si modifica il codice, l'indicatore PC e COAX2 lampeggiano per circa 10 secondi. [OK] + [1] Imposta il codice su 1 [OK] + [2] Imposta il codice su 2 ≥ Quando ST-C700/SL-C700 è collegato tramite la funzione di controllo di sistema, cambiare anche il suo codice del telecomando oltre al codice del telecomando per questa unità.

(42) ≥ Per informazioni sul funzionamento dei dispositivi ST-C700/SLC700, consultare le relative istruzioni per l'uso. ≥ Se si installa l'apposita app “Technics Music App” (gratuita) sul proprio tablet/smartphone, è possibile utilizzare un'ampia varietà di funzioni quando l'unità e ST-C700 sono collegati. Per ulteriori informazioni, visitare il sito: www.technics.com/support/ Ascolto di audio da un PC, ecc. È possibile collegare il terminale di ingresso audio [PC] ad un PC, ecc. con un cavo USB e riprodurre della musica presente sul PC, ecc. con questa unità. Connessione a un PC Prima di effettuare il collegamento al PC, seguire i seguenti passaggi: ≥ Ulteriori informazioni riguardanti le versioni del sistema operativo per il vostro PC: – Windows Vista, Windows 7, Windows 8, Windows 8.1 – OS X 10.7, 10.8, 10.9, 10.10 1 Scaricare e installare il relativo driver sul PC. (Solo per il sistema operativo Windows) Scaricare e installare il driver dal sito sottostante. www.technics.com/support/ 2 Scaricare ed installare la app dedicata “Technics Audio Player” (gratuita) sul proprio PC. (Identica sia per Windows OS che per OS X) Scaricare e installare la app dal sito sottostante. www.technics.com/support/ Italiano (informazioni aggiornate a novembre 2014) 1 Scollegare il cavo di alimentazione CA. 2 Collegare questa unità a un PC, ecc. es. Questa unità (Parte posteriore) PC, ecc. Tipo B Tipo A Cavo USB 2.0 (non in dotazione) 3 Collegare il cavo di alimentazione CA a questa unità e portare la leva dell'interruttore dell'alimentazione in posizione [Í/I]. (> 12) 4 Premere ripetutamente [N INPUT O] sotto [AMP] per selezionare “PC”. 5 Avviare il dispositivo da utilizzare per la riproduzione. 6 Premere [r VOL s] per regolare il volume. ≥ OS X è un marchio di Apple Inc., registrato negli Stati Uniti e in altri paesi. ≥ Windows e Windows Vista sono marchi registrati o marchi di Microsoft Corporation negli Stati Uniti e/o in altri paesi. (43)

Risoluzione dei problemi Prima di rivolgersi all'assistenza, eseguire i seguenti controlli. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni. Per ripristinare tutte le impostazioni predefinite in fabbrica Quando si verificano le seguenti circostanze, reimpostare la memoria: ≥ Premendo i pulsanti non si ottiene alcuna risposta. ≥ Si desidera cancellare e reimpostare il contenuto della memoria. Quando l'unità è spenta: 1 Tenere premuto [AMP Í]. 2 Continuando a tenere premuto [AMP Í], portare la leva dell'interruttore di alimentazione di questa unità in posizione [Í/I]. ≥ Tenere premuto [AMP Í] finché l'indicatore PC e l'indicatore COAX2 non lampeggiano due volte. Surriscaldamento di questa unità. ≥ Quando il livello del volume è alto, questa unità si scalda. Questo non è motivo di allarme. Si sente un ronzio durante la riproduzione. ≥ Vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza. Tenere le altre apparecchiature e i relativi cavi lontani dai cavi di questa unità. ≥ Posizionare l'interruttore [ATTENUATOR] su [ON]. (> 7) ≥ La presenza di un forte campo magnetico vicino a un televisore o a un altro dispositivo può influenzare negativamente la qualità dell'audio. Tenere questa unità lontano da tali dispositivi. ≥ È possibile che gli altoparlanti emettano dei rumori quando nelle vicinanze si trova un dispositivo che genera potenti onde radio, come un telefono cellulare durante una chiamata. Nessun suono. ≥ Controllare i collegamenti ai diffusori e agli altri dispositivi. Dopo aver verificato i collegamenti, misurare le caratteristiche dell'amplificatore. (> 13) ≥ Verificare che sia selezionata la sorgente in ingresso corretta. ≥ Inserire fino in fondo gli spinotti dei cavi da collegare. ≥ La riproduzione di contenuto multi-canale non è supportata. ≥ I terminali di ingresso audio digitale di questa unità sono in grado di rilevare solo segnali PCM lineari. Per ulteriori informazioni, vedere le istruzioni per l’uso del dispositivo. Il telecomando non funziona correttamente. ≥ Per evitare interferenze, no collocare oggetti di fronte al sensore del segnale. (> 7) ≥ Cambiare il codice del telecomando se anche altri prodotti rispondono ai comandi inviati. (> 14)

(44) Premendo [DIMMER] viene modificata la luminosità del display e dei principali selettori di ST-C700/SL-C700. ≥ [DIMMER] agisce sui dispositivi ST-C700/SL-C700 oltre che su questa unità. Spegnere il dispositivo di cui non si desidera cambiare la luminosità, quindi premere [DIMMER]. Il misuratore della potenza di picco non funziona. ≥ Nei seguenti casi, il misuratore della potenza di picco non funziona: – Quando è collegato lo spinotto di un set di cuffie. – Quando si spegne la spia del misuratore della potenza di picco premendo [DIMMER]. – Quando questa unità è silenziata premendo [MUTE]. La funzione di controllo di sistema non funziona. ≥ Utilizzare i cavi di collegamento di sistema in dotazione con ST-C700/SL-C700. ≥ Collegare i cavi di collegamento di sistema ai terminali di sistema [CONTROL1]/[CONTROL2]. Collegare l'ST-C700 a [CONTROL1] e l'SL-C700 a [CONTROL2]. ≥ Collegare i cavi digitali coassiali ai terminali di ingresso audio digitale [COAX1 IN]/[COAX2 IN]. Collegare l'ST-C700 a [COAX1 IN] e l'SL-C700 a [COAX2 IN]. L'unità si spegne automaticamente. ≥ La funzione di spegnimento automatico è attiva? (> 14) ≥ Se ST-C700 è collegato a questa unità tramite la funzione di controllo del sistema, questa unità potrebbe entrare automaticamente in standby quando ST-C700 entra in standby. (> 10, 14) ≥ Questa unità incorpora un circuito di protezione per prevenire danni causati dall'accumulo di calore. Quando si usa questa unità ad alto volume per lungo tempo, potrebbe spegnersi automaticamente. Attendere che questa unità si raffreddi prima di riaccenderla. (Per circa 3 minuti) L'indicatore di ingresso lampeggia ≥ Nel seguenti casi, l'indicatore di ingresso lampeggia: – Quando questa unità è silenziata premendo [MUTE]. – È stato selezionato “PC”, “COAX1”, “COAX2”, “COAX3” o “OPT”, ma non è collegato nessun dispositivo. – I segnali audio in ingresso non sono corretti, ad esempio in termini di frequenza di campionamento. Specifiche ∫ GENERALI Alimentazione Consumo di corrente CA da 220 V a 240 V, 50/60 Hz 73 W Consumo di corrente in standby Circa 0,3 W Consumo di corrente da spento Circa 0,3 W Dimensioni (LkAkP) Massa Intervallo temperature di funzionamento Gamma di umidità tollerata 340 mmk132 mmk325 mm Circa 8,3 kg 0 oC a r40 oC 35 % a 80 % RH (nessuna condensa) ∫ SEZIONE AMPLIFICATORE Impedenza di carico 45 W r 45 W (1 kHz, T.H.D. 0,3 %, 8 ≠, 20 kHz LPF) 70 W r 70 W (1 kHz, T.H.D. 0,5 %, 4 ≠, 20 kHz LPF) Italiano Potenza in uscita 4 ≠ a 16 ≠ Risposta in frequenza PHONO (MM) 20 Hz a 20 kHz (DEVIAZIONE RIAA w1 dB, 8 ≠) LINE 20 Hz a 80 kHz (s3 dB, 8 ≠) COAX1/2/3 20 Hz a 90 kHz (s3 dB, 8 ≠) Sensibilità in ingresso/Impedenza di ingresso LINE 200 mV / 22 k≠ PHONO (MM) 2,5 mV / 47 k≠ ∫ SEZIONE TERMINALI Presa cuffie Stereo, ‰6,3 mm Porta USB Standard USB Specifica Classe Audio USB Connettore Supporto formati Modalità controllo DSD Canale USB 2.0 alta velocità Classe Audio USB 2.0, modalità Asincrona Connettore B standard USB PCM (32/44,1/48/88,2/96/176,4/192 kHz, 16/24/32 bit) DSD (2,8224 MHz, 5,6448 MHz) Modalità ASIO Nativa, modalità DoP Riproduzione DSD64/DSD128 2 canali Ingresso analogico Ingresso linea Spinotto PHONO (MM) Spinotto Ingresso digitale Input digitale ottico Ingresso digitale coassiale k3 Supporto formati Terminale ottico Spinotto PCM Porta di sistema Controllo di sistema k2 Spinotto ‰3,5 mm ≥ Le specifiche possono essere modificate senza preavviso. ≥ La massa e le dimensioni sono approssimate. ≥ “Direct Stream Digital”, DSD e i loro loghi sono marchi di Sony Corporation. (45)
