BEDIENUNGSANLEITUNG SU-C700EG PANASONIC

Bedienungsanleitung Stereo-Vollverstärker Mode d’emploi Amplificateur intégré Istruzioni per l’uso Amplificatore stereo integrato Instrucciones de funcionamiento Amplificador Estéreo Integrado Gebruiksaanwijzing Geïntegreerde Stereo Versterker SU-C700 Music is borderless and timeless, touching people’s hearts across cultures and generations. Each day the discovery of a truly emotive experience from an unencountered sound awaits. Let us take you on your journey to rediscover music. Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. ∫ Funktionen dieses Geräts Dieses Gerät bietet folgende Funktionen: Volldigitaler Verstärker mit hochpräziser Jitter-Reduktionsschaltung und PWM-Wandlerschaltung Dieses Gerät ist ein vollständig digitaler Verstärker. Seine speziell entwickelte Zitterreduktionsschaltung und hochpräzise PWMWandlerschaltung verhindern Verzerrungen, Rauschen und Zittern. LAPC (Load Adaptive Phase Calibration) Die adaptive Verarbeitung der Lautsprecherimpedanz flacht die Frequenzamplitude sowie Phaseneigenschaften ab. Das Ergebnis ist die Wiedergabe von Sound mit einem reichen räumlichen Ausdruck. Geräuscharme lineare High-Speed-Stromversorgung Die Kombination einer Hochleistungs-Schottky-Barrierendiode, einer Gleichrichterschaltung mit einem großen Speicherkondensator und einer stabilisierten Stromversorgungsschaltung erzielt eine bemerkenswert überlegene Stromversorgung, die sowohl geräuscharm als auch reichhaltig ist. ∫ Empfohlene Geräte Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität. Produktname Netzwerkaudio-Player ST-C700 CD-Spieler SL-C700* Lautsprecheranlage SB-C700

• Dieses Produkt wird im März 2015 veröffentlicht.

(4) Modellnummer Vorsichtsmaßnahmen Gerät ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. – Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. – Ausschliesslich das empfohlene Zubehör verwenden. – Entfernen Sie die Abdeckungen nicht. – Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. – Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. – Stellen Sie keine schweren Gegenstände auf dieses Gerät. Netzkabel ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. – Fügen Sie den Netzstecker vollständig in die Steckdose ein. – Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. – Fassen Sie den Stecker nicht mit nassen Händen an. – Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. – Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind. ≥ Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann. ACHTUNG Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Deutsch WARNUNG Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Gerät ≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät. ≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden. ≥ Dieses Gerät ist für den Betrieb in Ländern mit gemässigtem Klima bestimmt. ≥ Legen Sie keine Gegenstände auf dieses Gerät. Dieses Gerät wird heiß, wenn es an ist. Aufstellung ≥ Stellen Sie dieses Gerät auf eine ebene Oberfläche. ≥ Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. – Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. – Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus. ≥ Heben oder tragen Sie dieses Gerät nicht, indem Sie es an einem seiner Knöpfe oder Hebel festhalten. Dies kann dazu führen, dass dieses Gerät herunterfällt, was Verletzungen oder Fehlfunktionen dieses Geräts zur Folge haben kann. Batterie ≥ Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ. ≥ Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen. – Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf. – Niemals starker Hitze oder offenem Feuer aussetzen. – Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. – Nehmen Sie die Batterien nicht auseinander, und schließen Sie sie nicht kurz. – Laden Sie Alkali- oder Manganbatterien nicht wieder auf. – Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel. ≥ Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung. (5)

• Inhaltsverzeichnis Vorsichtsmaßnahmen p. 5
• Zubehör p. 6
• Gerätepflege p. 6
• Benutzung der Bedienelemente p. 7
• Inbetriebnahme p. 9
• Bedienung p. 13
• Anhören von Audio über einen PC etc p. 15
• Fehlerbehebung p. 16
• Technische Daten Hinweise zu Beschreibungen in dieser Bedienungsanleitung ≥ Seitenverweise werden dargestellt als “@ ±±”. ≥ Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. ≥ Wenn nicht anders angegeben, werden die Bedienvorgänge unter Verwendung der Fernbedienung beschrieben. Zubehör ∏ 1 Netzkabel ∏ 1 Fernbedienung (N2QAYA000096) ∏ 2 Batterien für Fernbedienung ≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist November 2014. Änderungen vorbehalten. ≥ Verwenden Sie das Netzkabel nicht mit anderen Geräten. ∫ Verwendung der Fernbedienung Legen Sie die Batterie so ein, dass die Pole (i und j) mit denen in der Fernsteuerung übereinstimmen. Auf den Fernbedienungs-Signalsensor an diesem Gerät richten. (> 7) ≥ Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern. p. 17

(Alkali- oder Manganbatterien) Gerätepflege Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie dieses Gerät mit einem weichen Tuch. ≥ Wenn der Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem weichen Tuch ab. ≥ Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert.

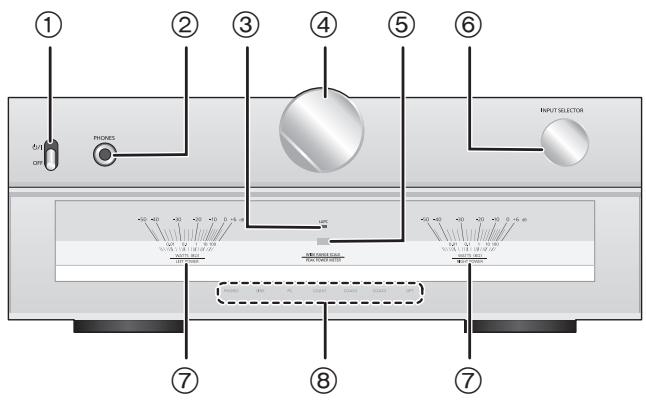

(6) Benutzung der Bedienelemente Dieses Gerät

1 Netzschalterhebel Schalten Sie dieses Gerät ein/aus. ≥ Die Fernbedienung funktioniert nicht, wenn sich der Netzschalterhebel in der abgesenkten Position befindet. 2 Kopfhörerbuchse Zum Anschluss eines Kopfhörersteckers. ≥ Wenn ein Stecker eingesetzt ist, geben die Lautsprecher keinen Sound aus. ≥ Ein übermäßiger Schalldruckpegel von Ohr- und Kopfhörern kann Gehörverlust verursachen. ≥ Ein Betrieb in voller Lautstärke über längere Zeit kann das Gehör schädigen.

9 PHONO EARTH-Anschluss [PHONO EARTH] (> 11) Zum Anschluss des Erdungskabels eines Plattenspielers. : Analoger Audioeingangsanschluss [PHONO] (> 11) Zum Anschluss eines Plattenspielers. ≥ MM-Tonabnehmer werden unterstützt. ; Attenuator [ATTENUATOR] Tritt bei Verwendung des analogen Audioeingangsanschlusses [LINE IN] eine AudioVerzerrung auf, stellen Sie diesen Schalter auf [ON]. < Analoger Audioeingangsanschluss [LINE IN] (> 11) 3 LAPC-Anzeige (> 13) Die Anzeige leuchtet auf, wenn die Verstärkerausgabekorrektur eingeschaltet ist. > Netzkabel-Anschluss [AC IN T] (> 12) 4 Lautstärkeregler Anpassen der Lautstärke. ? Digitaler Audioeingangsanschluss [PC] (> 15) Zum Anschluss an einen PC etc. ≥ Wenn dieses Gerät stumm geschaltet ist, wird die Stummschaltung abgebrochen, wenn Sie den Regler gegen den Uhrzeigersinn drehen, bis er stoppt, und ihn dann im Uhrzeigersinn drehen. 5 Fernbedienungs-Signalsensor Abstand: Max. 7 m direkt von der Vorderseite Winkel: ca. 30o links und rechts Deutsch ∫ Vorderansicht = Lautsprecherbuchsen [SPEAKERS] (> 9) @ Digitaler Audioeingangsanschluss [OPT IN] (> 11) A Digitale Audioeingangsanschlüsse [COAX1 IN]/[COAX2 IN]/[COAX3 IN] (> 10, 11) B Systemanschlüsse [CONTROL1]/[CONTROL2] (> 10) C Produktkennzeichnung Die Modellnummer ist angegeben. 6 Eingangswahlschalter Drehen Sie diesen Knopf im Uhrzeigersinn und gegen den Uhrzeigersinn, um die Eingabequelle umzuschalten. (> 13) 7 Spitzenleistungsmesser Zeigen Sie den Ausgangspegel an. 8 Eingabeanzeige (> 13) Die Anzeige für die gewählte Eingabequelle leuchtet auf. ≥ Die Anzeige blinkt, wenn Sie “PC”, “COAX1”, “COAX2”, “COAX3” oder “OPT” wählen, während das Gerät nicht an dieses Gerät angeschlossen ist. (7)

Fernbedienung ∫ Für dieses Gerät funktionierende Tasten

1 [AMP Í]: Bereitschafts-/Ein-Schalter Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.

≥ Die Fernbedienung funktioniert nicht, wenn sich der Netzschalterhebel in der abgesenkten Position befindet.

2 [AMP]/[NWP]/[CD]: Wählen Sie das zu bedienende Gerät [AMP] LINE Anzeige leuchtet auf [NWP] COAX1 Anzeige leuchtet auf [CD] COAX2 Anzeige leuchtet auf 3 [N INPUT O]: Wählen Sie die Eingangsquelle (> 13)

4 [DIMMER]: Passen Sie die Helligkeit des Lichts und der Anzeigen an Jedes Mal, wenn Sie die Taste drücken.

5 [LAPC]: Messen Sie die Charakteristiken des Verstärkers und korrigieren Sie dessen Ausgabe (> 13) 6 [r VOL s]: Anpassen der Lautstärke

(8) 7 [MUTE]: Stummschalten des Tons Eingabeanzeige blinkt. Drücken Sie erneut [MUTE], um abzubrechen. ∫ Für ST-C700/SL-C700 funktionierende Tasten Die Fernbedienung dieses Geräts funktioniert auch für das ST-C700/SL-C700. Informationen zu den Bedienvorgängen für ST-C700/SLC700 finden Sie auch in deren Bedienungsanleitungen.

Standby-/Ein-Schalter für ST-C700 Standby-/Ein-Schalter für SL-C700 Wählen Sie das zu bedienende Gerät Wählen Sie die Eingabequelle für ST-C700 Passen Sie die Anzeigehelligkeit an Anzeige HOME Ändern der angezeigten Informationen Auswahl/OK Kehren Sie zur vorherigen Anzeige zurück Gehen Sie ins Menü Schalten Sie den Direktmodus ein/aus Schalten Sie Re-Master ein/aus Steuertasten für grundlegende Wiedergabefunktionen Zifferntasten usw. Inbetriebnahme Deutsch ≥ Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung. ≥ Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden. ≥ Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein. ≥ Knicken Sie Kabel nicht in spitzen Winkeln. Lautsprecher-Verbindung z.B. SB-C700 Lautsprecherkabel SB-C700 Dieses Gerät (Rückseite) 1 Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein. 2 Ziehen Sie die Knöpfe fest. ≥ Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind. ≥ Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verstärkers führen kann. ≥ Verdrahten Sie die Polarität (r/s) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen. ≥ Detaillierte Informationen finden Sie in der Bedienungsanleitung der Lautsprecher. FALSCH (9)

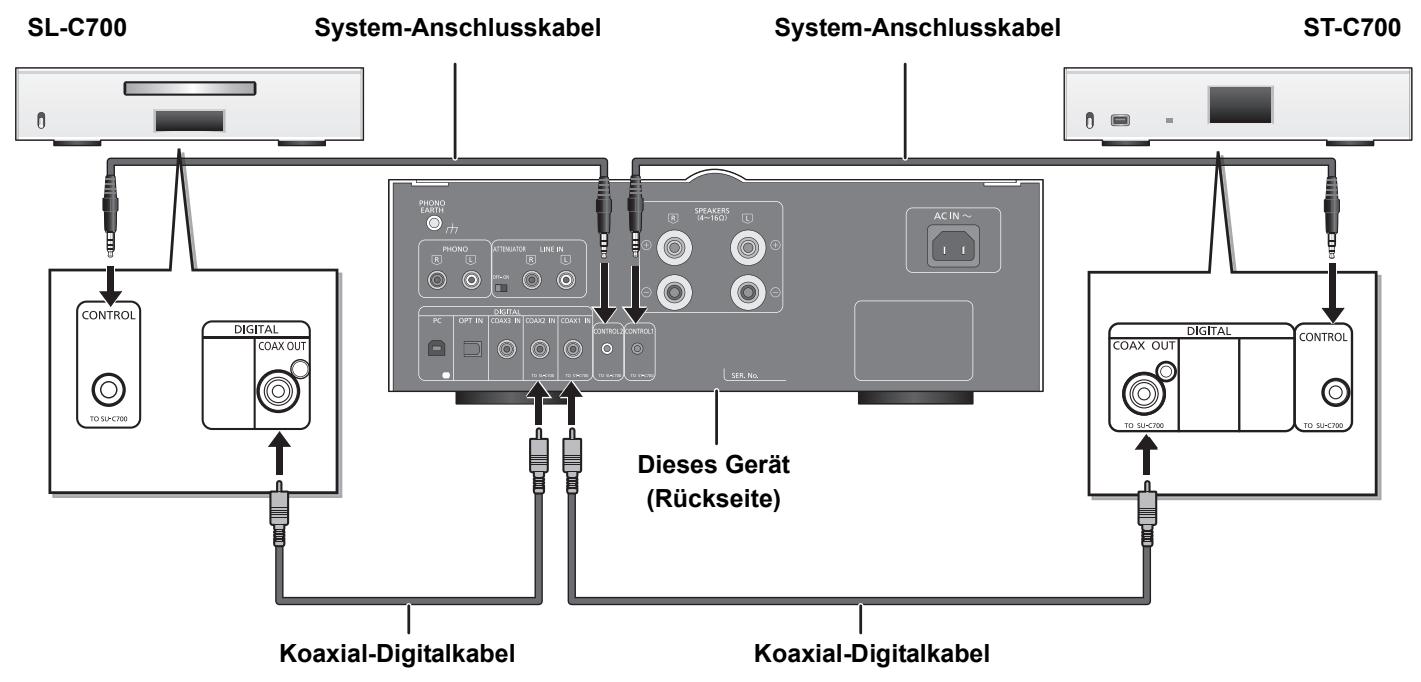

Systemsteuerverbindung mit einem ST-C700/SL-C700 ≥ Sie können digitale Audiosignale auf diesem Gerät eingeben und Musik wiedergeben. ≥ Sie können dieses Gerät und ST-C700/SL-C700 gleichzeitig über die Fernbedienung bedienen. (> 14) SL-C700 System-Anschlusskabel System-Anschlusskabel Dieses Gerät (Rückseite) Koaxial-Digitalkabel Koaxial-Digitalkabel ≥ Verwenden Sie die System-Anschlusskabel und die Koaxial-Digitalkabel, die mit dem ST-C700/SL-C700 mitgeliefert wurden. ≥ Verbinden Sie die System-Anschlusskabel mit den Systemanschlüssen [CONTROL1]/[CONTROL2]. Verbinden Sie das ST-C700 mit [CONTROL1] und das SL-C700 mit [CONTROL2]. ≥ Verbinden Sie Koaxial-Digitalkabel mit den digitalen Audioeingangsanschlüssen [COAX1 IN]/[COAX2 IN]. Verbinden Sie das ST-C700 mit [COAX1 IN] und das SL-C700 mit [COAX2 IN].

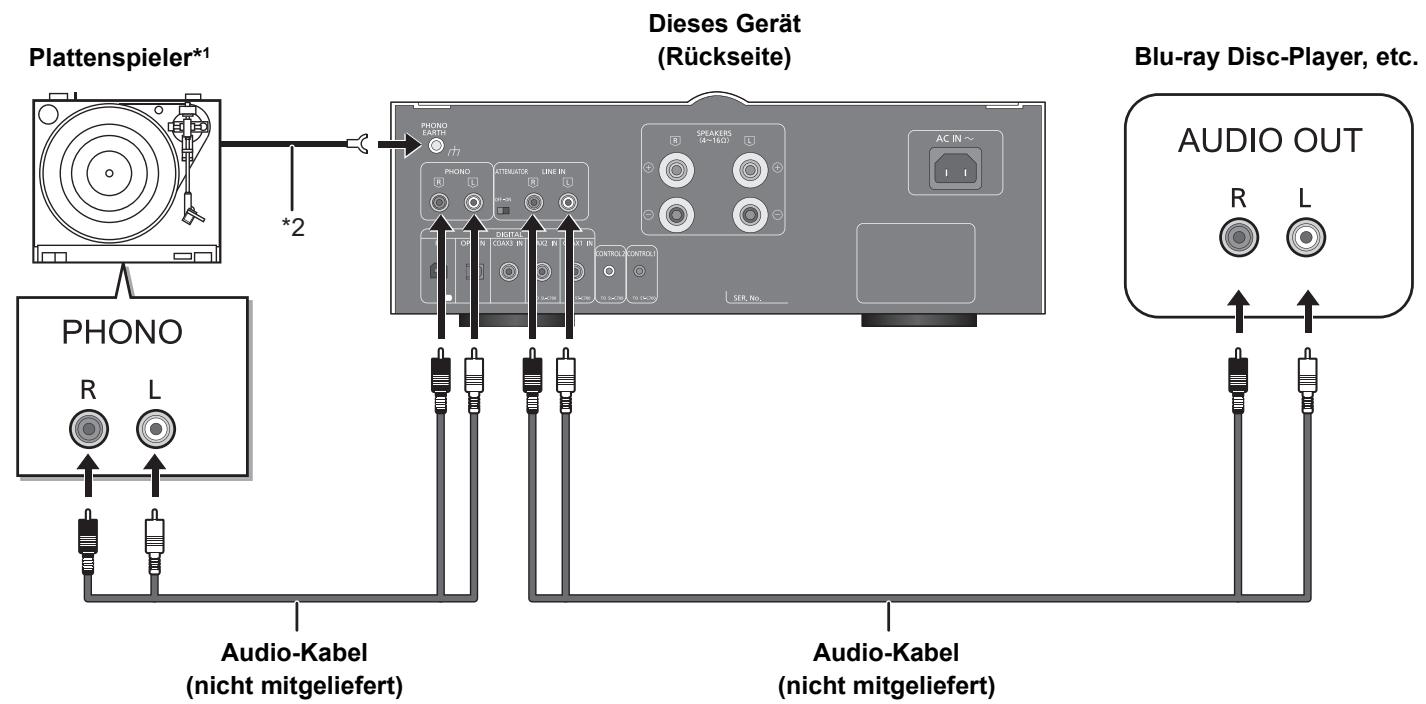

(10) ST-C700 Verbindung zu Analog-Audioausgangsgeräten Sie können analoge Audiosignale auf diesem Gerät eingeben und Musik wiedergeben. Dieses Gerät (Rückseite) Plattenspieler*1 Deutsch z.B. Blu-ray Disc-Player, etc.

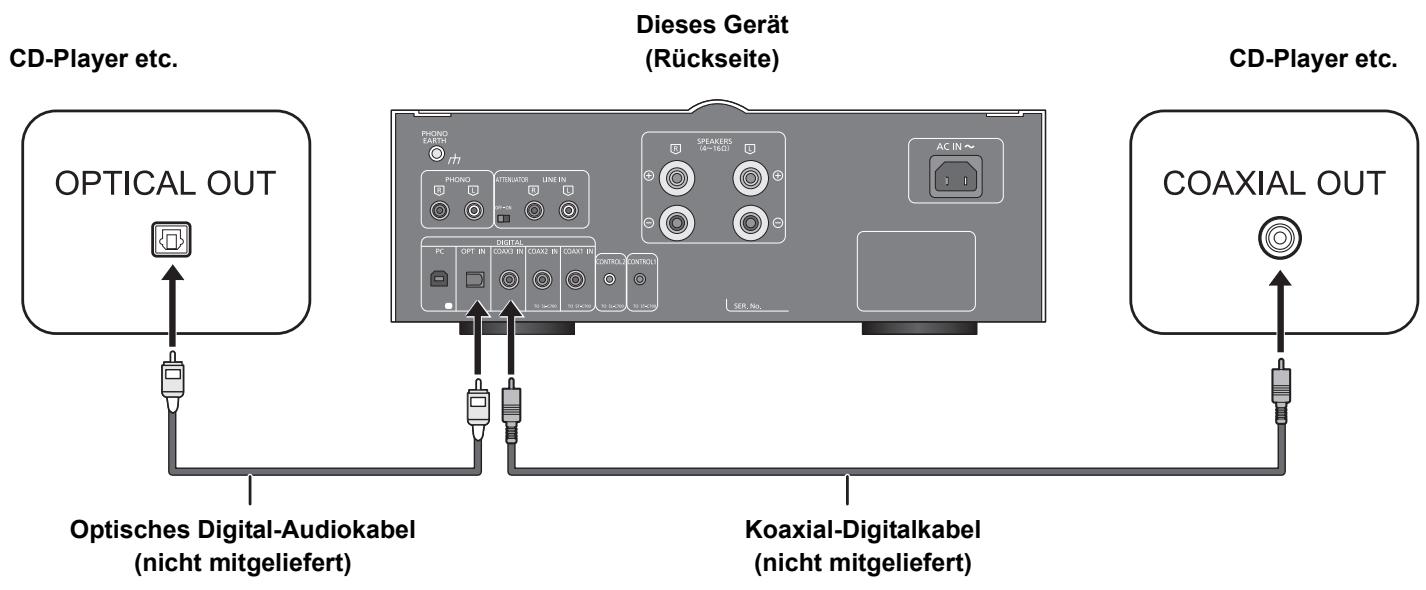

Audio-Kabel (nicht mitgeliefert) Audio-Kabel (nicht mitgeliefert) *1 Wenn Sie eine Verbindung zu einem Plattenspieler mit einem integrierten PHONO-Equalizer herstellen, schließen Sie die dessen Kabel an den analogen Audioeingangsanschluss [LINE IN] an. *2 Verbinden Sie das Erdungskabel beim Anschluss eines Plattenspielers mit einem Erdungskabel mit dem PHONO EARTH-Anschluss [PHONO EARTH] dieses Geräts. Verbindung zu Digital-Audioausgangsgeräten Sie können analoge Audiosignale auf diesem Gerät eingeben und Musik wiedergeben. z.B. CD-Player etc. Optisches Digital-Audiokabel (nicht mitgeliefert) Dieses Gerät (Rückseite) CD-Player etc. Koaxial-Digitalkabel (nicht mitgeliefert) ≥ Die digitalen Audioeingangsanschlüsse dieses Geräts können nur lineare PCM-Signale erkennen. Detaillierte Informationen finden Sie in der Bedienungsanleitung des Geräts. (11)

Netzkabelanschluss Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind. Dieses Gerät (Rückseite) Stecken Sie das Netzkabel bis zu A ein. Dies ist ein Punkt direkt vor dem runden Loch. Netzkabel (mitgeliefert) An eine Netzsteckdose ≥ Dieses Gerät verbraucht eine geringe Menge Netzstrom (> 17), auch wenn sich der Netzschalterhebel in der [OFF]-Position befindet. Ziehen Sie den Stecker aus der Netzsteckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Stellen Sie das Gerät so auf, dass der Stecker leicht gezogen werden kann.

(12) Bedienung Zur Optimierung der Audioausgabe können Sie die Verstärkercharakteristiken messen und deren Ausgabe korrigieren, wenn er mit den Lautsprechern verbunden ist. ≥ Stecken Sie den Kopfhörer aus. Wenn Sie diesen während der Verstärkercharakteristik-Messung oder VerstärkerausgabeKorrektur anschließen, wird diese abgebrochen. Während der Messung ausgegebener Testton Um die Messgenauigkeit zu gewährleisten, geben die Lautsprecher in regelmäßigen Abständen einen Testton aus. (Für ca. 4 Minuten) Die Ausgabelautstärke kann nicht geändert werden, während die Messung durchgeführt wird. 1 Erhöhen Sie den Netzschalterhebel dieses Geräts auf die [Í/I]-Position. 2 Halten Sie [LAPC] gedrückt, bis die LAPCAnzeige an diesem Gerät zu blinken beginnt. ≥ Dieses Gerät beginnt, die Charakteristiken des Verstärkers zu messen. Vergewissern Sie sich, dass sowohl vom linken als auch vom rechten Lautsprecher ein Testton ausgegeben wird. – Wenn Sie [LAPC] drücken, während die Messung läuft, wird diese abgebrochen. Die LAPC-Anzeige an diesem Gerät erlischt. ≥ Reduzieren Sie die Lautstärke auf ein Minimum. 1 Erhöhen Sie den Netzschalterhebel dieses Geräts auf die [Í/I]-Position. Deutsch Messung der Eigenschaften des Verstärkers und Korrektur dessen Ausgabe 2 Drücken Sie [N INPUT O] unter [AMP], um die Eingabequelle auszuwählen. Die Anzeige der gewählten Eingabequelle leuchtet auf. PHONO Analoger Audioeingang (PHONO) LINE Analoger Audioeingang (LINE IN)

Digital-Audioeingang (PC) (> 15) COAX1 ≥ Digital-Audioeingang (COAX1 IN) ≥ ST-C700 COAX2 ≥ Digital-Audioeingang (COAX2 IN) ≥ SL-C700 COAX3 Digital-Audioeingang (COAX3 IN) OPT Digital-Audioeingang (OPT IN) 3 Bedienen Sie das zur Wiedergabe zu verwendende Gerät. 4 Drücken Sie [r VOL s], um die Lautstärke einzustellen. ≥ Wenn die Messung abgeschlossen wurde, wird die Verstärkerausgabe-Korrektur automatisch eingeschaltet. Die LAPC-Anzeige an diesem Gerät leuchtet auf. ∫ Ein-/Ausschalten der AusgabekorrekturFunktion Drücken Sie [LAPC]. Jedes Mal, wenn Sie die Taste drücken: LAPC-Anzeige leuchtet auf Ein LAPC-Anzeige erlischt Aus ≥ Je nach Typ der angeschlossenen Lautsprecher kann die Auswirkung der Ausgabekorrektur-Funktion minimal sein. ≥ Die korrigierte Ausgabe bleibt aktiv, bis Sie die Charakteristiken erneut messen. Wenn Sie andere Lautsprecher verwenden, führen Sie die Messung neu aus. (13)

Auto-OFF-Funktion Dieses Gerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen. Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn kein Sound vorhanden ist und wenn es ca. 20 Minuten lang nicht verwendet wird. ≥ Die werkseitige Standardeinstellung ist “On”. Abbruch dieser Funktion 1 Halten Sie [MUTE] gedrückt, bis die PHONO-Anzeige an diesem Gerät zu blinken beginnt. 2 Drücken Sie [MUTE]. Jedes Mal, wenn Sie die Taste drücken: COAX3-Anzeige blinkt Ein OPT-Anzeige blinkt Aus 3 Drücken Sie [VOL s] zum Beenden. ≥ Sie werden den Auto-Aus-Setup-Modus verlassen, wenn Sie ca. 10 Sekunden lang keine Tasten und Regler bedienen, nachdem eine der drei Anzeigen oben zu blinken beginnt. Verwendung der Systemsteuerfunktion Sie können dieses Gerät und ST-C700/SL-C700 gleichzeitig über die Fernbedienung bedienen. Vorbereitung 1 Verbinden Sie dieses Gerät und ST-C700/SL-C700 mit den System-Anschlusskabeln und Koaxial-Digitalkabeln. (> 10) 2 Stellen Sie den Netzschalterhebel dieses Geräts und ST-C700/SL-C700 auf die [Í/I]-Position. ∫ Gleichzeitiges Schalten dieses Geräts und ST-C700/SL-C700 auf ein/Standby ≥ Wenn Sie die Fernbedienung auf dieses Gerät richten und [AMP Í] drücken, während sich dieses Gerät und STC700/SL-C700 im Standby-Modus befinden, werden dieses Gerät und das Gerät der gewählten Eingabequelle gleichzeitig eingeschaltet. ≥ Wenn Sie die Fernbedienung auf dieses Gerät richten und [AMP Í] drücken, während dieses Gerät und ST-C700/ SL-C700 eingeschaltet sind, werden dieses Gerät und ST-C700/SL-C700 gleichzeitig in den Standby-Modus geschaltet. ∫ Automatisches Umschalten der Eingabequelle dieses Geräts Wenn Sie einen Bedienvorgang wie die Wiedergabe am STC700/SL-C700 ausführen, wird die Eingabequelle dieses Geräts automatisch auf “COAX1”/“COAX2” umgeschaltet. Fernbedienungscode Wenn ein anderes Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode. ≥ Die werkseitige Standardeinstellung ist “1”. Richten Sie die Fernbedienung auf dieses Gerät und halten Sie [OK] sowie die Zifferntaste mindestens 4 Sekunden lang gedrückt. ≥ Wenn der Code geändert wird, blinken die PC-Anzeige und die COAX2-Anzeige ca. 10 Sekunden lang. [OK] + [1] Stellen Sie den Code auf 1 [OK] + [2] Stellen Sie den Code auf 2 ≥ Wenn ST-C700/SL-C700 über die Systemsteuerfunktion verbunden ist, ändern Sie dessen Fernbedienungscode sowie den Fernbedienungscode für dieses Gerät.

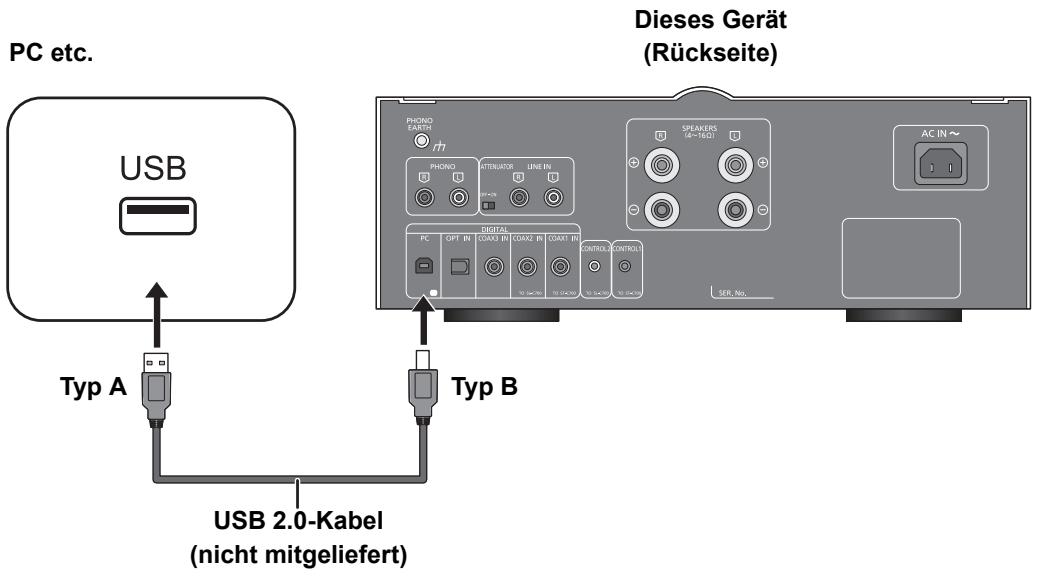

(14) ≥ Informationen zu den Bedienvorgängen für ST-C700/SL-C700 finden Sie auch in deren Bedienungsanleitungen. ≥ Wenn Sie die spezielle App “Technics Music App” (kostenlos) auf Ihrem Tablet/Smartphone installieren, können Sie eine Vielzahl von Funktionen verwenden, wenn das Gerät und ST-C700 verbunden sind. Besuchen Sie für Details: www.technics.com/support/ Anhören von Audio über einen PC etc. Sie können den digitalen Audioeingangsanschluss [PC] und einen PC etc. über ein USB-Kabel miteinander verbinden und Musik auf dem PC etc. mit diesem Gerät wiedergeben. Verbindung mit einem PC Bevor Sie eine Verbindung zu einem PC herstellen, folgen Sie den Schritten unten. Deutsch ≥ Beziehen Sie sich für die empfohlenen Betriebssystemversionen für Ihren PC auf Folgendes: – Windows Vista, Windows 7, Windows 8, Windows 8.1 – OS X 10.7, 10.8, 10.9, 10.10 1 Laden Sie den speziellen Treiber auf den PC herunter und installieren Sie ihn. (Nur bei einem Windows OS) Laden Sie den Treiber von der folgenden Website herunter und installieren Sie ihn. www.technics.com/support/ 2 Laden Sie die spezielle App “Technics Audio Player” (kostenlos) auf den PC herunter und installieren Sie sie. (Gilt für das Windows OS und das OS X) Laden Sie die App von der folgenden Website herunter und installieren Sie diese. www.technics.com/support/ (Stand: November 2014) 1 Das Netzkabel abtrennen. 2 Verbinden Sie dieses Gerät und einen PC etc. z.B. Dieses Gerät (Rückseite) PC etc. Typ B Typ A USB 2.0-Kabel (nicht mitgeliefert) 3 Verbinden Sie das Netzkabel mit diesem Gerät und stellen Sie den Netzschalterhebel auf die [Í/I]-Position hoch. (> 12) 4 Drücken Sie wiederholt [N INPUT O] unter [AMP], um “PC” auszuwählen. 5 Bedienen Sie das zur Wiedergabe zu verwendende Gerät. 6 Drücken Sie [r VOL s], um die Lautstärke einzustellen. ≥ OS X ist ein Warenzeichen von Apple Inc., das in den USA und in anderen Ländern eingetragen ist. ≥ Windows und Windows Vista sind eingetragene Warenzeichen oder Warenzeichen von Microsoft Corporation in den USA und/oder anderen Ländern. (15)

Fehlerbehebung Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler. So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück Setzen Sie den Speicher in den folgenden Fällen zurück: ≥ Bei Drücken der Tasten erfolgt keine Reaktion. ≥ Sie möchten den Speicherinhalt löschen und zurücksetzen. Wenn das Gerät ausgeschaltet ist: 1 Halten Sie [AMP Í] gedrückt. 2 Während Sie den [AMP Í] gedrückt halten, heben Sie den Netzschalterhebel des Geräts zur [Í/I]Position an. ≥ Halten Sie [AMP Í] weiterhin gedrückt, bis die PCAnzeige und die COAX2-Anzeige zweimal blinken. Wärmeentwicklung dieses Geräts. ≥ Dieses Gerät wird warm, wenn die Lautstärke hoch ist. Dies ist kein Grund zur Beunruhigung. Während der Wiedergabe ist ein Brummton zu hören. ≥ Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie andere Elektrogeräte und Kabel von den Kabeln dieses Geräts fern. ≥ Stellen Sie den [ATTENUATOR]-Schalter auf [ON]. (> 7) ≥ Ein starkes Magnetfeld in der Nähe eines TV-Geräts oder eines anderen Geräts kann die Audioqualität beeinträchtigen. Halten Sie dieses Gerät von solchen Geräten fern. ≥ Die Lautsprecher können Rauschen ausgeben, wenn ein Gerät in der Nähe starke Radiowellen ausgibt, wie beispielsweise wenn auf einem Mobiltelefon ein Anruf aktiv ist. Kein Ton. ≥ Überprüfen Sie die Anschlüsse der Lautsprecher und anderen Geräte. Messen Sie nach dem Überprüfen der Verbindungen die Charakteristiken des Verstärkers. (> 13) ≥ Überprüfen Sie, ob die korrekte Eingabequelle ausgewählt ist. ≥ Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein. ≥ Die Wiedergabe von Mehrkanal-Inhalten wird nicht unterstützt. ≥ Die digitalen Audioeingangsanschlüsse dieses Geräts können nur lineare PCM-Signale erkennen. Detaillierte Informationen finden Sie in der Bedienungsanleitung des Geräts. Die Fernbedienung funktioniert nicht richtig. ≥ Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor. (> 7) ≥ Ändern Sie den Fernbedienungscode, wenn andere Geräte auf diese Fernbedienung reagieren. (> 14)

(16) Durch Drücken von [DIMMER] wird die Helligkeit des Displays und der Grundsteuerschalter vom ST-C700/SL-C700 geändert. ≥ [DIMMER] funktioniert für ST-C700/SL-C700 sowie für dieses Gerät. Schalten Sie das Gerät, dessen Helligkeitsstufe Sie beibehalten möchten, aus und drücken Sie [DIMMER]. Der Spitzenleistungsmesser funktioniert nicht. ≥ In den folgenden Fällen funktioniert dieser Messer nicht: – Wenn ein Kopfhörerstecker angeschlossen ist. – Wenn das Spitzenleistungsmesser-Licht durch Drücken von [DIMMER] ausgeschaltet wird. – Wenn dieses Gerät durch Drücken von [MUTE] stumm geschaltet wurde. Die Systemsteuerfunktion funktioniert nicht. ≥ Verwenden Sie die System-Anschlusskabel, die mit dem ST-C700/SL-C700 mitgeliefert wurden. ≥ Verbinden Sie die System-Anschlusskabel mit den Systemanschlüssen [CONTROL1]/[CONTROL2]. Verbinden Sie das ST-C700 mit [CONTROL1] und das SL-C700 mit [CONTROL2]. ≥ Verbinden Sie Koaxial-Digitalkabel mit den digitalen Audioeingangsanschlüssen [COAX1 IN]/[COAX2 IN]. Verbinden Sie das ST-C700 mit [COAX1 IN] und das SL-C700 mit [COAX2 IN]. Das Gerät wird automatisch ausgeschaltet. ≥ Ist die Auto-Aus-Funktion aktiviert? (> 14) ≥ Wenn der ST-C700 über die Systemsteuerfunktion mit diesem Gerät verbunden wird, wechselt dieses Gerät möglicherweise in den Standby-Modus, wenn der ST-C700 in den Standby-Modus wechselt. (> 10, 14) ≥ Dieses Gerät verfügt über eine Schutzschaltung, um Schäden aufgrund von Wärmeentwicklung zu vermeiden. Wenn Sie dieses Gerät über längere Zeit bei hoher Lautstärke betreiben, wird es möglicherweise automatisch ausgeschaltet. Warten Sie, bis das Gerät abgekühlt ist, bevor Sie es wieder einschalten. (Für ca. 3 Minuten) Eingabeanzeige blinkt. ≥ In den folgenden Fällen blinkt die Eingabeanzeige: – Wenn dieses Gerät durch Drücken von [MUTE] stumm geschaltet wurde. – “PC”, “COAX1”, “COAX2”, “COAX3” oder “OPT” ist ausgewählt, aber es ist kein Gerät angeschlossen. – Audiosignale, wie Abtastfrequenz-Komponenten, werden nicht richtig eingegeben. Technische Daten ∫ ALLGEMEIN Spannungsversorgung AC 220 V bis 240 V, 50/60 Hz 73 W Stromverbrauch im Standby-Modus Ca. 0,3 W Stromverbrauch in ausgeschaltetem Zustand Ca. 0,3 W Abmessungen (BkHkT) 340 mmk132 mmk325 mm Gewicht Ca. 8,3 kg Betriebstemperaturbereich Betriebsfeuchtigkeitsbereich Deutsch Leistungsaufnahme 0 oC bis r40 oC 35 % bis 80 % Rel. Feuchte (keine Kondensbildung) ∫ VERSTÄRKERTEIL Ausgangsleistung 45 W r 45 W (1 kHz, T.H.D. 0,3 %, 8 ≠, 20 kHz LPF) 70 W r 70 W (1 kHz, T.H.D. 0,5 %, 4 ≠, 20 kHz LPF) Lastimpedanz 4 ≠ bis 16 ≠ Frequenzantwort PHONO (MM) 20 Hz bis 20 kHz (RIAA DEVIATION w1 dB, 8 ≠) LINE 20 Hz bis 80 kHz (s3 dB, 8 ≠) COAX1/2/3 20 Hz bis 90 kHz (s3 dB, 8 ≠) Eingangsempfindlichkeit/Eingangsimpedanz LINE 200 mV / 22 k≠ PHONO (MM) 2,5 mV / 47 k≠ ∫ ANSCHLUSS-TEIL Kopfhörerbuchse Stereo, ‰6,3 mm USB-Anschluss USB Standard USB 2.0 High-Speed USB-Audio-Klassenspezifikation USB-Audio-Klasse 2.0, Asynchronmodus Connector Formatunterstützung USB-Standard-B-Stecker PCM (32/44,1/48/88,2/96/176,4/192 kHz, 16/24/32 bit) DSD (2,8224 MHz, 5,6448 MHz) DSD-Steuermodus Kanal Nativer ASIO-Modus, DoP-Modus DSD64/DSD128-Wiedergabe 2 ch Analogeingang Line-Eingang Klinkenbuchse PHONO (MM) Klinkenbuchse Digitaleingang Optischer Digitaleingang Koaxialer Digitaleingang k3 Formatunterstützung Optischer Anschluss Klinkenbuchse PCM Systemanschluss Systemsteuerung k2 ‰3,5 mm Buchse ≥ Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten. ≥ Die Gewichtsangaben und Abmessungen sind ungefähre Werte. ≥ “Direct Stream Digital”, DSD und ihre Logos sind Markenzeichen von Sony Corporation. (17)
