BEDIENUNGSANLEITUNG SE-R1-EB PANASONIC

Stereo Effektfürstärkare

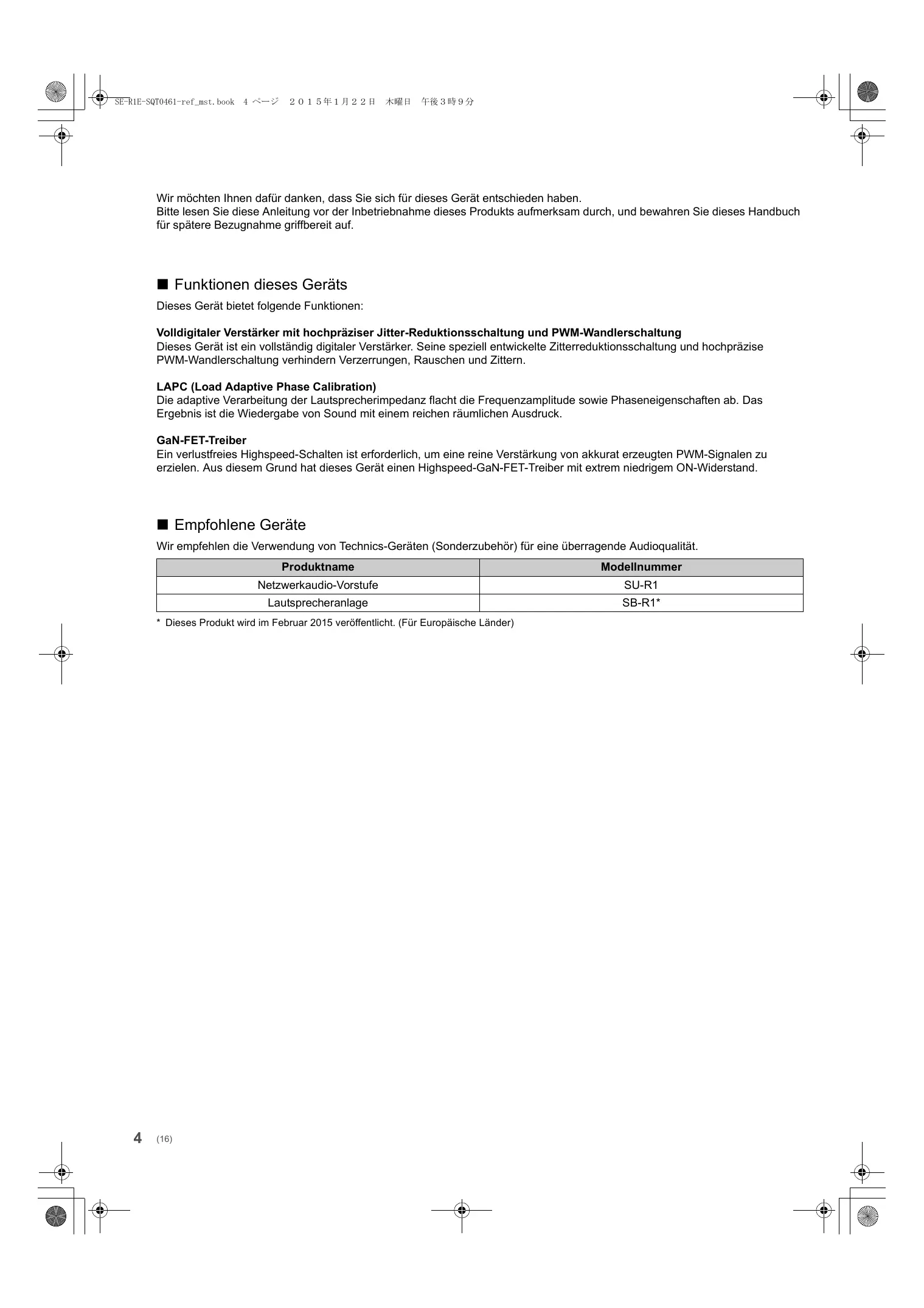

Wir möchten Ihnen dazu danken, dass Sie sich für diesen Gerät entschieden haben.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme thesees Produkts aufmerksam durch, und bewahren Sie theses Handbuch fur spate Bezugnahme griffbereit auf.

■ Funktionen theses Geräts

Dieses Gerät bietet folgende Funktionen:

Volddigitaler Veränder mit hochpréziser Jitter-Reduktionsschaltung und PWM-Wandlerschaltung

Dieses Gerät ist ein vollständig digitaler Veränder. Seine speziell entwickelte Zitterreduktionsschaltung und hochprézise PWM-Wandlerschaltung verhindern Verzerrungen, Rauschen und Zittern.

Die adaptive Verarbeitung der Laufsprecherimpedanz flacht die Frequenzamplitude sowie Phaseneigenschaften ab. Das Ergebnis ist die Wiedergabe von Sound mit einem reichen räumlichen Ausdruck.

GaN-FET-Treiber

Ein verlustfreies Highspeed-Schalten ist erforderlich, um eine reine Verständung von akkurat erzeugten PWM-Signalen zu erzielen. Aus thisem Grund hat these Gerät einen Highspeed-GaN-FET-Treiber mit extrem niedrigem ON-Widerstand.

Empfohlene Geräte

Wir empfehlen die Verwendung von Technics-Geräten (Sonderzubehör) für eine überragende Audioqualität.

Produkname	Modellnummer
Netzwerkaudio-Vorstufe	SU-R1
Laufsprecheranlage	SB-R1*

• Dieses Produkt wird im Februar 2015 veröffentlich. (Für Europäische Länder)

Vorsichtsmaßnahmen

WARNING

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Setzen Sie这点 Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzen aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf diesen Gerät.
  -Ausschliesslich das empfohlene Zubehor verwenden.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie these Geät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Lassen Sie keine Gegenstände aus Metall in diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf diesen Gerät.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
- Fugen Sie den Netzstecker vollständig in die Steckdose ein.
- Ziehen Sie nicht an der Leitung, knicken Sie nicht und stellen Sie keine schweren Gegenstände darauf.
- Fassen Sie den Stecker nicht mit nassen Händen an.
- Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
- Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät.

Installieren Sie these geser Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

ACHTUNG

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiletelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größer Entfernung zu dieser Gemärbetriebenen werden.
• Dieses Gerät ist für den Betrieb in Ländern mit tropischen Klima bestimmt.
• Legen Sie keine Gegenstände auf these Gerät. Dieses Gerät wird heißt, wenn es an ist.

Aufstellung

• Stellen Sie diese Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung

• Installieren oder positionieren Sie diese Gerät nicht in einem Bucherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüfung des Gerätes sicher.

• Achten Sie darauf, die Entlüfungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhange.

• Setzen Sie diese Geset keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermaßigen Erschüttungen aus.

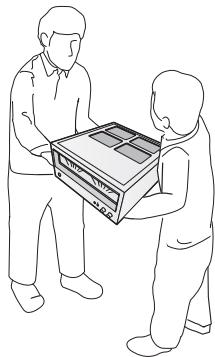

• Für das Bewegen oder Tragen des Geräts ist mehr als eine Person erforderlich.

• Stellen Sie sichere, dass der Aufstellungssort stabil genug ist, um das Gewicht eines deses Geräts zu tragen (→ 15).
• Heben oder tragen Sie这点es Gerät nicht, indem Sie es an einem seiner Knöpfte festhalten. Dies kann dazu führen, dass这点es Gerät herunterfällt, was Verletzungen oder Fehlfunktionen这点es Gerats zur Folge haben kann.

Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmull gegeben werden)durfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunktlen zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, ihren Sie damit, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren ortlichen Abfallentsorgungsdiestleister. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Inhaltsverzeichnis

Vorsichtsmaßnahmen 5

Zubehor 6

Gerätepflege 6

Benutzung der Bedienelemente 7

Inbetriebnahme 8

Bedienung 13

Fehlerbehebung 14

Technische Daten. 15

Hinweise zu Beschreibungen in dieser Bedienungsanleitung

• Seitenverweise werden dargestellt als “ ”.
• Die gezeigten Abbildungen können sich von Ihr Gemüt unschreiben.

Zubehör

2Netzkabel

Außer für die Schweiz

Für die Schweiz

• Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist November 2014. Änderungen vorbehalten.
• Verwenden Sie das Netzkabel nicht mit anderen Geräten.

Gerätepflege

Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie thises Gerät mit einem weichen Tuch.

• Wenn der Schmutz hartnackig ist, wringen Sie ein nasses Tuch grundlich aus, um den Schmutz abzuwischen und trocknen Sie es mit einem weichen Tuch ab.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer etc. Diese können dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblätter.

Benutzung der Bedienelemente

Dieses Gerät

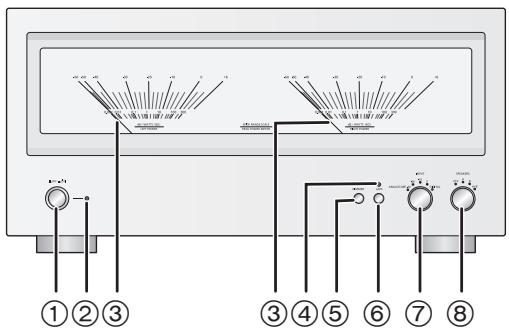

Vorderansicht

① Ein-/Aus-Taste des Geräts [OFF /I]

Verwenden Sie diese Taste, um das Gerät ein- und auszuschalten.

[OFF] (aus): Das Gerät ist ausgeschaltet.
[1/1] (ein): Das Gerät ist eingeschaltet.
- Das Gerät verbraucht auch im Aus-Modus eine geringe Menge Strom. Der Aus-Modus verbraucht weniger Strom. ( 15)

(2) Stromanzeige

Die Farbe der Anzeige ändert sich je nach Gerätestatus.

Blau	Das Gerät ist eingeschaltet.
Rote	Das Gerät befindet sich im Standby-Modus. • Um diesen Gerät aus dem Standby-Modus einzuschalten, drücken Sie die Ein-/Aus-Taste an thisem Gerät auf die [■OFF]-Position und drücken Sie diese erneut auf die [■O/ɪ]-Position.

③ Spitzenleistungsmesser

Zeigen Sie den Ausgangspegel an.

④ LAPC-Anzeige ( 13)
(5) [DIMMER]:

Passen Sie die Helligkeit des Lichts und der Anzeigen an. Bei jedem Drücken dieser Taste wird die Helligkeit umgeschaltet.

(6) [LAPC] (⇒ 13)

Messen Sie die Charakteristiken des Verständers und körrigieren Sie dessen Ausgabe.

Die Funktion fungkioniert nicht, wenn der Lautsprecherwahlknopf auf [OFF] gestellt ist.

⑦ Eingangswahlschalter ( 13)

Wahlen Sie die Eingabequelle oder den Verstärkungswert.

(8) Laatsprecherwahlknopf ( 13)

Wahlen Sie die Ausgabelautsprecher.

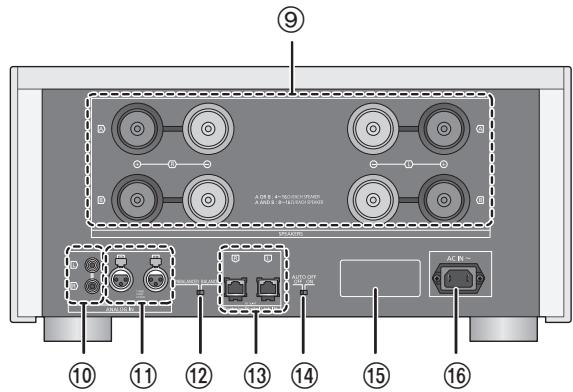

Rückansicht

⑨ Lautsprecherbuchsen [SPEAKERS] ( 8)
⑩ Analoger Audioeingangsanschluss [UNBALANCED] ( 11)
⑪ Analoger Audioeingangsanschluss [BALANCED] (⇒ 11)
(2) Wahlschalter des analygen Toneingsanschlusses ( 11)

Schalten Sie den Analogeingang um.

• Dieser Schalter Funktioniert nicht, wenn der Eingabewahlknopf auf [DIGITAL] gestellt ist.

③ Systemanschluss [Technics Digital Link IN] (⇒ 10)
(4) Auto-Aus-Schalter [AUTO OFF]

Schalten Sie die Auto-Aus-Funktion ein/aus.

• Auto-OFF-Funktion:

• Dieses Gerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen. Das Gerät wird automatisch in den Standby-Modus geschaltet, wenn kein Sound vorhanden ist und wenn es ca. 20 minutes lang nicht verwendet wird.

• Um diese Funktion auszuschalten, stellen Sie [OFF] ein.

⑤ Produktkennzeichnung
Die Modellnummer ist angegeben.
16 Netzkabel-Anschluss [AC IN ] (⇒ 12)

Inbetriebnahme

• Schalten Sie das gesamte Gerät vor dem Anschließen aus und lessen Sie die entsprechende Betriebsanleitung.
• Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden.
• Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein.
• Knicken Sie Kabel nicht in spitzen Winkeln.

Lautsprecher-Verbindung

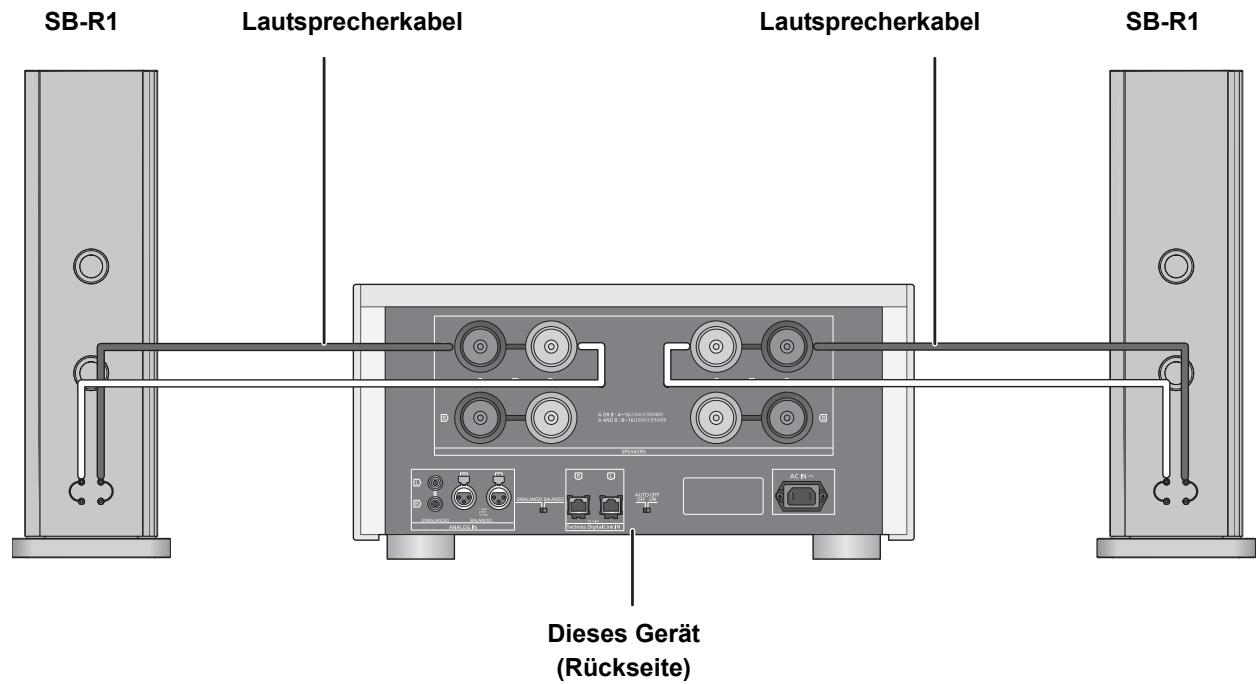

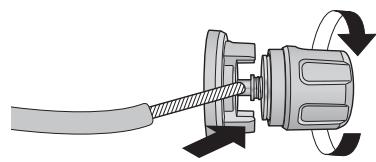

Einfache Kabelverbindung

z.B.

• Stellen Sie den Laatsprecherwahlknopf beim Verwenden einfacher Kabelverbindungen auf [A] oder [B]. (⇒ 13)

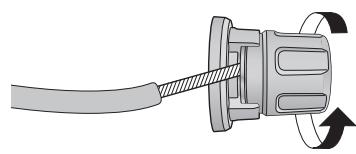

1 Drehen Sie die Knöpf, um sie zu halten, und führen Sie die Kerndrähte ein.

2 Ziehen Sie die Knöpfel fest.

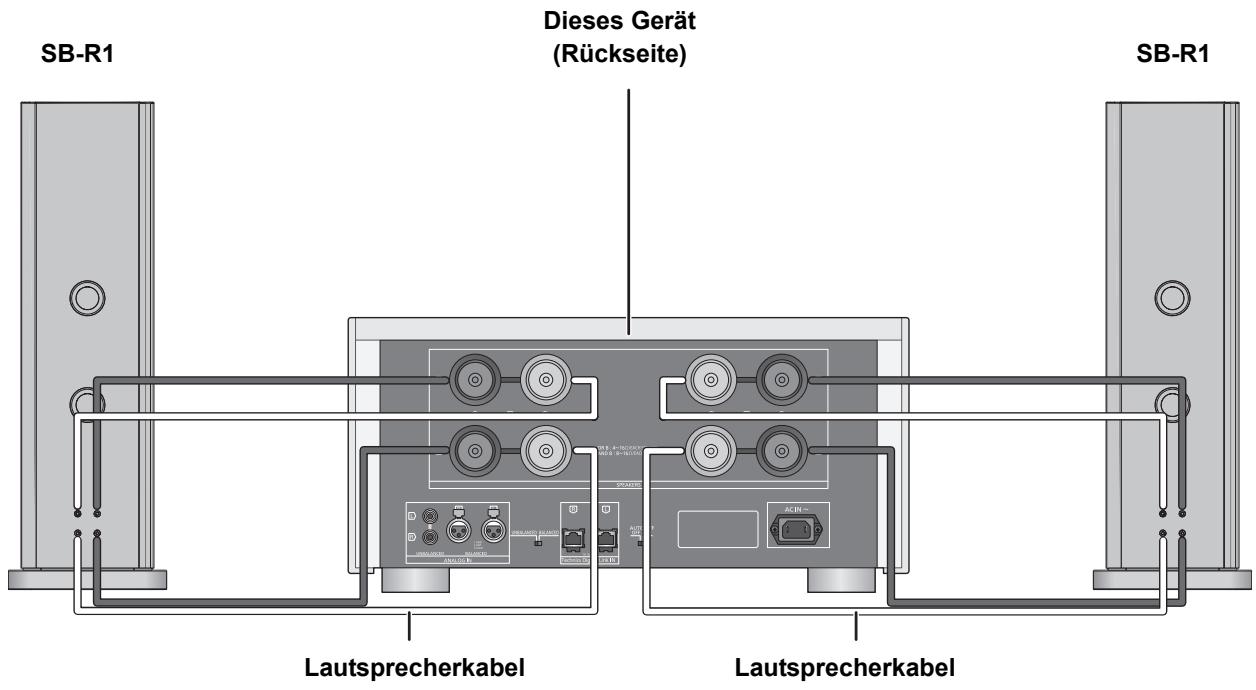

Bi-Wiring-Verbindung

z.B.

- Stellen Sie den Wahlknopf beim Herstellen von Bi-Wiring-Verbindungen auf [A + B] . (⇒ 13)

• Wenn die Verbindungen hergestellt wurden,ziehen Sie leicht an den Laufsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind.
• Achten Sie daraufauf, die Polarität der Laufsprecherdrechte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verständerkers führen kann.
• Verdrahen Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommt.
• Detailed Informationen finden Sie in der Bedienungsanleitung der Laufsprecher.

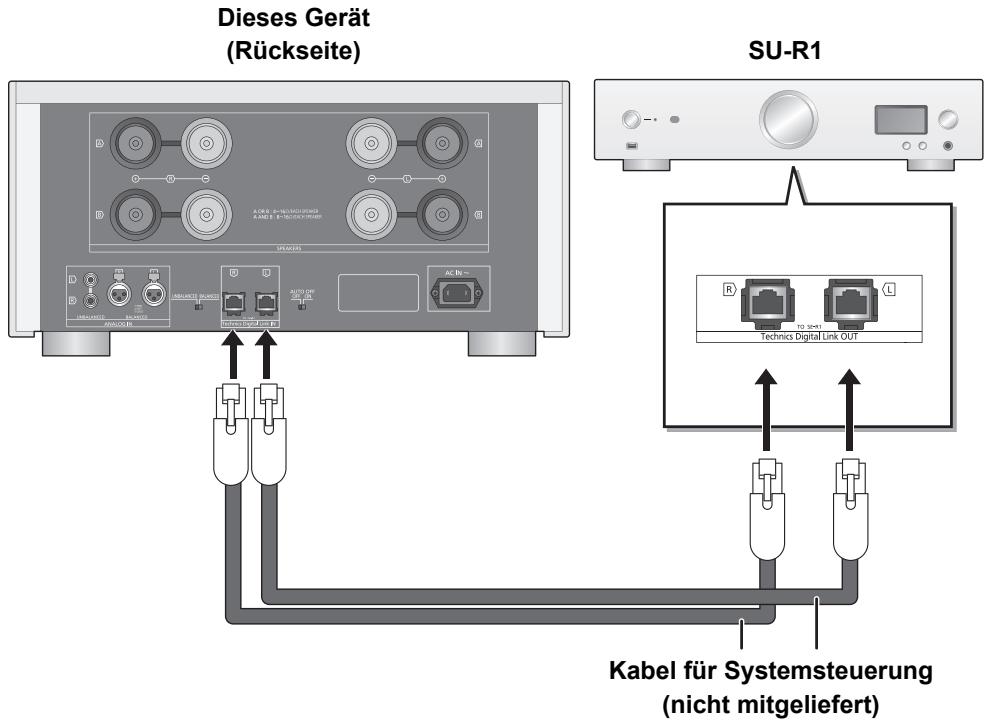

Systemsteuerverbindung mit einem SU-R1

• Sie können digitale Audiosignale auf diesen Gerät eingeben und Musik wiedergeben.
• Sie können these Gerät und SU-R1 gleichzeitig mit der Fernbedienung des SU-R1 bedienen. (⇒ 14)

• Stellen Sie den Eingangswahlknopf bei Verwendung der Systemsteuerfunktion auf [DIGITAL]. (⇒ 13)
• Für den Anschluss von Peripheriegeräten verwenden Sie garde LAN Kabel (STP) der Kategorie 7 oder höher.
• Wir empfehlen die Nutzung von Kabeln mit einer Länge von 3 m oder kürzer.
• Verbinden Sie ein SU-R1 nicht auf eine andere Methode als oben beschrieben.

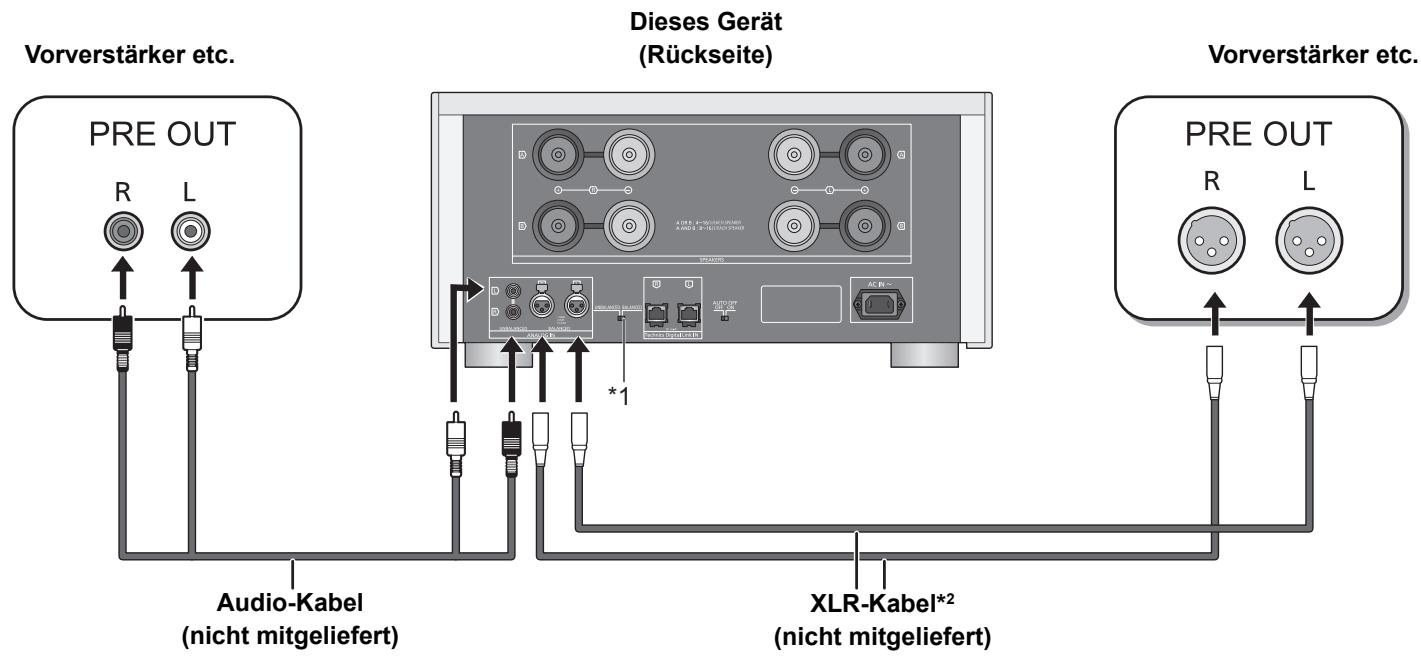

Verbindung zu Analog-Audioausgangsgeräten

Sie können analoge Audiosignale auf diesen Gerät eingeben und Musik wiedergeben.

z.B.

1 Wahlen Sie [BALANCED] oder [UNBALANCED]. Stellen Sie den Analog-Audioeinggangswahlschalter auf eine Position, die dem wiederzugebenden Gerät entspricht.
2 Wir empfehlen die Nutzung von Kabeln mit einer Länge von 3 m oder kürzer.
- Stellen Sie den Eingangswahlknopf bei einer Verbindung zu einem Analog-Audioausgangsgerät auf [ANALOG]. (⇒ 13)

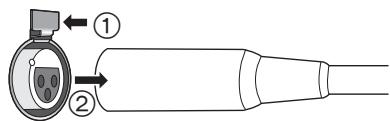

Um die XLR-Kabel auszustecken

Ziehen Sie die XLR-Kabel hereaus, während Sie [PUSH] oben an den Anschlüssen drücken.

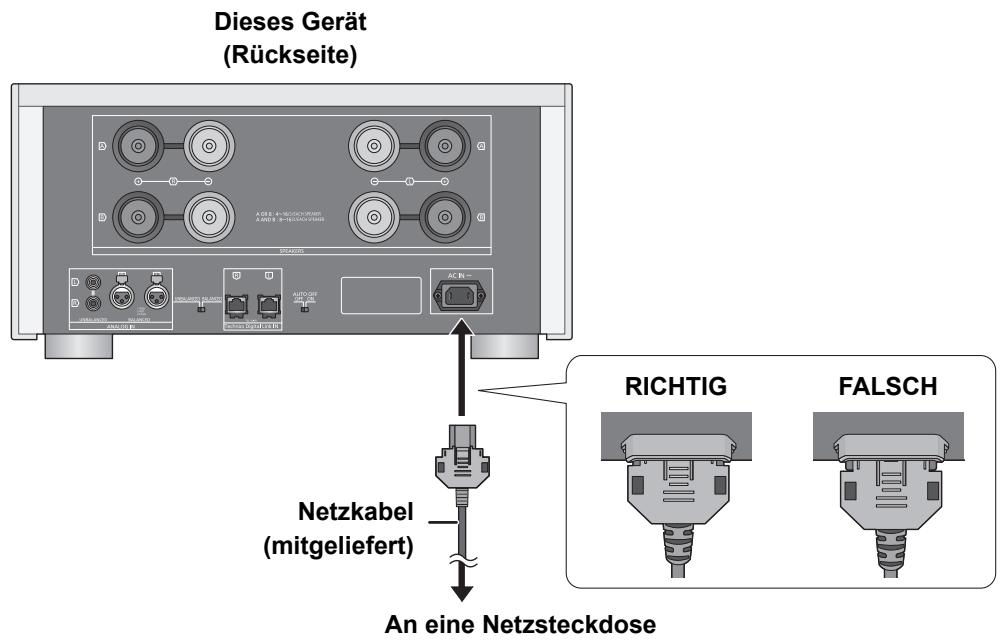

Netzkabelanschluss

Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

Um das Netzkabel von diesen Gerät zu trennen

Ziehen Sie das Netzkabel Heraus, während Sie die obere und untere Seite des Steckers drucken.

• Obwohl sich der Netzschalter in der [■OFF]-Position befindet, ist das Gerät nicht vollständig vom Stromnetz getrennt. Ziehen Sie den Stecker aus der Netzsteckdose, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Stellen Sie das Gerät so auf, dass der Stecker keinige gezogen werden kann.

Messung der Eigenschaften des Verständerkers und Korrektur dessen Ausgabe

Zur Optimierung der Audioausgabe konnen Sie die Verstärkercharakteristiken messen und deren Ausgabe korrigieren, wenn er mit den Lautsprechern verbunden ist.

• Stellen Sie den Laufsprecherwahlknopf auf eine Position, die dem verbundenen Laufsprecher entspricht. (→ Rechts)

Während der Messung ausgegebener Testton

Um die Messgenauigkeit zu gewährleisten, geben die Lautsprecher in regelmäßigen Abständen einen Testton aus. (Für ca. 4 Minuten) Die Ausgabelautstärke kann nicht geändert werden, während die Messung durchgeführt wird.

1 Drücken Sie die Ein-/Aus-Taste des Geräts auf die [ / ] -Position.

Die Stromanzeige leuchtet blau auf.

2 Halten Sie [LAPC] gedrückt, bis die LAPC-Anzeige an thisem Gerät zu blinken beginnnt.

• Dieses Gerät beginnt, die Charakteristiken des Verständerkers zu messen. Vergewissern Sie sich, dass sowohl vom linken als auch vom rechten Laufsprecher ein Testton ausgegeben wird.

• Wenn Sie [LAPC] drücken, den Lautsprecherwahlknopf drehen oder andere Bedienelemente verwenden, während die Messung lauft, wird diese abgebrochen. Die LAPC-Anzeige an diesen Gerät erlischt.

• Wenn die Messung abgeschlossen wurde, wird die Verstärkerausgabe-Korrektur automatisch eingeschaltet. Die LAPC-Anzeige an thisem Gerät leuchtet auf.

Ein-/Ausschalten der Ausgabekorrektur-Funktion

Drucken Sie [LAPC].

Jedes Mal, wenn Sie die Taste drucken:

LAPC-Anzeige leuchtet auf	Ein
LAPC-Anzeige erlischt	Aus

• Wenn SU-R1 über die Systemsteuerfunktion verbunden ist, ist die Bedienung über die SU-R1-Fernbedienung möglich.
  Die Ausgabekorrektur-Einstellung wird für jeder Lautsprecheranschluss-Option (A/B/A+B) separat angewandt.
• Je nach Typ der angeschlossenen Laufsprecher kann die Auswirkung der Ausgabekorrektur-Funktion minimal sein.
• Die korrigierte Ausgabe bleibt aktiv, bis Sie die Charakteristiken erneut messen. Wenn Sie andere Lautsprecher verwenden, führen Sie die Messung neu aus.

Bedienung

1 Drücken Sie die Ein-/Aus-Taste des Geräts auf die [■U/I]-Position.

Die Stromanzeige leuchtet blau auf.

2 Drehen Sie den Eingangswahlknopf.

Wahlen Sie ein Wiedergabegerät und einen Verständungswert.

ANALOG (dB) (-30/−20/−10/0)	Wählen Sie eine optimale Einstellung für das verbundene Gerät. (⇒ unten)
DIGITAL	Wählen Sie diese Einstellung, wenn Sie die Systemsteuerfunktion verwenden.

3 Drehen Sie den Laufsprecherwahlknopf.

Wahlen Sie die Laufsprecheranschlüsse, über die Audio ausgegeben wird.

OFF	Gibt kein Audio wieder.
A	Gibt Audio von den mit den A-Anschlüssen verbundenen Laufsprechem aus.
B	Gibt Audio von den mit den B-Anschlüssen verbundenen Laufsprechem aus.
A+B	Gibt Audio von den mit den A- und B-Anschlüssen verbundenen Laufsprechem aus.

4 Bedieren Sie das zur Wiedergabe zu verwendende Gerät.

Eingangswahlknopf-Einstellung während der Analogeingabe

• Stellen Sie den Wert für den Normalbetrieb auf [0].
• Senken Sie für die Wiedergabe bei niedriger Lautstärke den Verständungswert these Geräts, indem Sie den Eingangswahlknopf auf [-30], [-20] oder [-10] in [ANALOG (dB)] stellen. Dadurch werden die Analog-/Digitalwandlungsfehler, die an diesen Gerät auftreten, minimiert.

Fehlerbehebung

Verwendung der Systemsteuerfunktion

Sie können these Gerät und SU-R1 gleichzeitig mit der Fernbedienung des SU-R1 bedieren.

Vorbereitung

① Verbinden Sie these Gesamt und das SU-R1 mit Kabeln zur Systemsteuerung. (⇒ 10)
② Stellen Sie den Eingangswahlknopf auf [DIGITAL]. (⇒ 13)
③ Drücken Sie die Ein-/Aus-Taste des Geräts und SU-R1 auf die [■/I]-Position.
(4) Wenn "Digital Link" auf "Off" am SU-R1 eingestellt ist,ändern Sie die Einstellung auf "On".

Gleichzeitiges Schalten theses Geräts und SU-R1 auf ein/Standby

• Wenn Sie die SU-R1-Fernbedienung auf SU-R1 richten und [B] drücken, während sich these Gerät und SU-R1 im Standby-Modus befinden, werden these Gerät und SU-R1 gleichzeitig eingeschaltet.
• Wenn Sie die SU-R1-Fernbedienung auf SU-R1*Richten und [B] drücken, während these Gerät und SU-R1 eingeschaltet sind, werden these Gerät und SU-R1 gleichzeitig in den Standby-Modus geschalte.

■ Messung der Eigenschaften des Verstärkers und Korrektur dessen Ausgabe

Die Bedienung kann über die SU-R1-Fernbediennung erfolgen. ( 13)

• Informationen zu den Bedienvorgängen für SU-R1 finden Sie auch in dessen Bedienungsanleitung.

Vor dem Kundendienstruf kontrollierten Sie Folgenden. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihr Betriebsanleitung aufgeführten Angaben Ihr Problem nicht losen können, wenden Sie sich an ihren Handler.

So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück

Setzen Sie den Speicher in den folgenden Fällen zurück:

• Bei Drucken der Tasten erfolgt keine Reaktion.
• Sie möchten den Speicherinhalt Löschen und zurücksetzen.
  Wenn das Gerät ausgeschaltet ist:
  ① Halten Sie [DIMMER] gedrückt.
  ② Wahrend Sie [DIMMER]weiter gedrückt halten, drucken Sie die Ein-/Aus-Taste des Gerats.
• Halten Sie [DIMMER] weiterhin gedrückt, bis die Stromanzeige und die LAPC-Anzeige zweimal blinken.

Wärmeentwicklung desses Geräts.

• Dieses Gerät wird warm, wenn die Lautstärke hoch ist. Dies ist kein Grund zur Beunruhigung.

Während der Wiedergabe ist ein Brummton zu horen.

• Ein Netzkabel oder eine Leuchtstoffrhöhe befindet sich in der Höhe der Kabel. Halten Sie andere Elektrogeräte und Kabel von den Kabeln diesen Geräts fern.
• Ein starkes Magnetfeld in der Höhe eines TV-Geräts oder eines anderen Geräts kann die Audioqualität beeinträchtigen. Halten Sie diese Gerät von solchen Geräten fern.
  Die Laufsprecher konnen Rauschen ausgegeben, wenn ein Gerät in der Höhe starke Radiowellen ausgibt, wie beispielsweise wenn auf einem Mobiltelefon ein Anruf aktiv ist.

Kein Ton.

• Überprüfen Sie die Anschlüsse der Laufsprecher und anderen Geräte. Messen Sie nach dem Überprüfen der Verbindungen die Charakteristiken des Verständers. (⇒ 13)
• Überprüfen Sie, ob die korrekte Eingabequelle ausgewählt ist.
• Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein.
• Stellen Sie den Lautsprechenwahlknopf auf eine andere Option als [OFF]. (⇒ 13)

Der Spitzenleistungsmesser Funktioniert nicht.

• In den folgenden Fällen Funktioniert dieser Messer nicht:

• Wenn das Spitzenleistungsmesser-Licht durch Drucken von [DIMMER] ausgeschaltet wird.

• Wenn these Gerät durch Drücken von [MUTE] an der SU-R1-Fernbedienung stumm geschählt wird. (Nur wenn der Eingangswahlknopf auf [DIGITAL] gestellt ist.)
• Wenn der Laufsprecherwahlknopf auf [OFF] gestellt ist.

Die Systemsteuerfunktion Funktioniert nicht.

• Verbinden Sie die Kabel mit den entsprechenden LR-Anschlüssen an thisem Gerät und dem SU-R1.

Das Gerät wird automatisch ausgeschelt.

• Ist die Auto-Aus-Funktion aktiviert? (⇒ 7)
• Wenn der SU-R1 über die Systemsteuerfunktion mit thisem Gerät verbunden wird, wechselt these Gerät mölicherweise in den Standby-Modus, wenn der SU-R1 in den Standby-Modus wechselt. (⇒ 10, 14)
• Dieses Gerät verfügbar über eine Schutzschaltung, um Schäden aufgrund von Wärmeentwicklung zu vermeiden. Wenn Sie theses Gerät über länger Zeit bei hoher Lautstärke betreiben, wird es möglicherweise automatisch ausgeschelt.

Warten Sie, bis das Gerät abgekühlt ist, bevor Sie es wieder einschalten. (Für ca. 3 Minuten)

Technische Daten

ALLGEMEIN

Spannungsversorgung	AC 220 V bis 240 V, 50/60 Hz
Leistungsaufnahme	210 W
Stromverbrauch im Standby-Modus	Ca. 0,7 W
Stromverbrauch in ausgeschaltetem Zustand	Ca. 0,3 W
Abmessungen (B×H×T)	480 mm×241 mm×567 mm
Gewicht	Ca. 54 kg
Betriebstemperaturbereich	0 °C bis +40 °C
Betriebsfeuchtagitkeitsbereich	35 % bis 80 % Rel. Feuche (keine Kondensbildung)

VERSTÄRKERTEIL

Ausgangsleistung	150 W + 150 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF)
	300 W + 300 W (1 kHz, T.H.D. 0,5 %, 4 Ω, 20 kHz LPF)
Frequenzantwort	1 Hz bis 90 kHz (−3 dB, 8 Ω)
THD+N	0,05 % (1 kHz, 75 W, 8 Ω, 20 kHz LPF)
Eingangsempfindlichkeit/Eingangsimpedanz
UNBALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
BALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
GAIN	29 dB (ANALOG 0 dB)
Lastimpedanz
A oder B, Bi-Wire	4 Ω bis 16 Ω
A+B	8 Ω bis 16 Ω

■ ANSCHLUSS-TEIL

Analogeingang
UNBALANCED	Klinkenbuchse
BALANCED	3-Pin XLR
Digitaleingang	Technics Digital Link

• Änderungen der technischen Daten bleiben ohne vorherige Ankündigung vorbehalten.
• Die Gewichtsangaben und Abmessungen sind ungefährte Werte.

Entretien de l'ordinateil

Undtagen for Schweiz

For Schweiz

Skift den analoge lydindgang.

Strömindikatoren lyser blät.

Strömindikatoren lyser blät.

2 Drej indgangsvaelgerknappen.

Systemkontrolfunktionen virker icke.

Driftstemperaturinterval

0^ til +40^

Apparatens Funktioner

Referensguide für fjärrkontrollen

Denna apparat

Fram
