MANUALE UTENTE SE-R1-EB PANASONIC

Istruzioni per l'uso

Amplificatore di potenza stereo

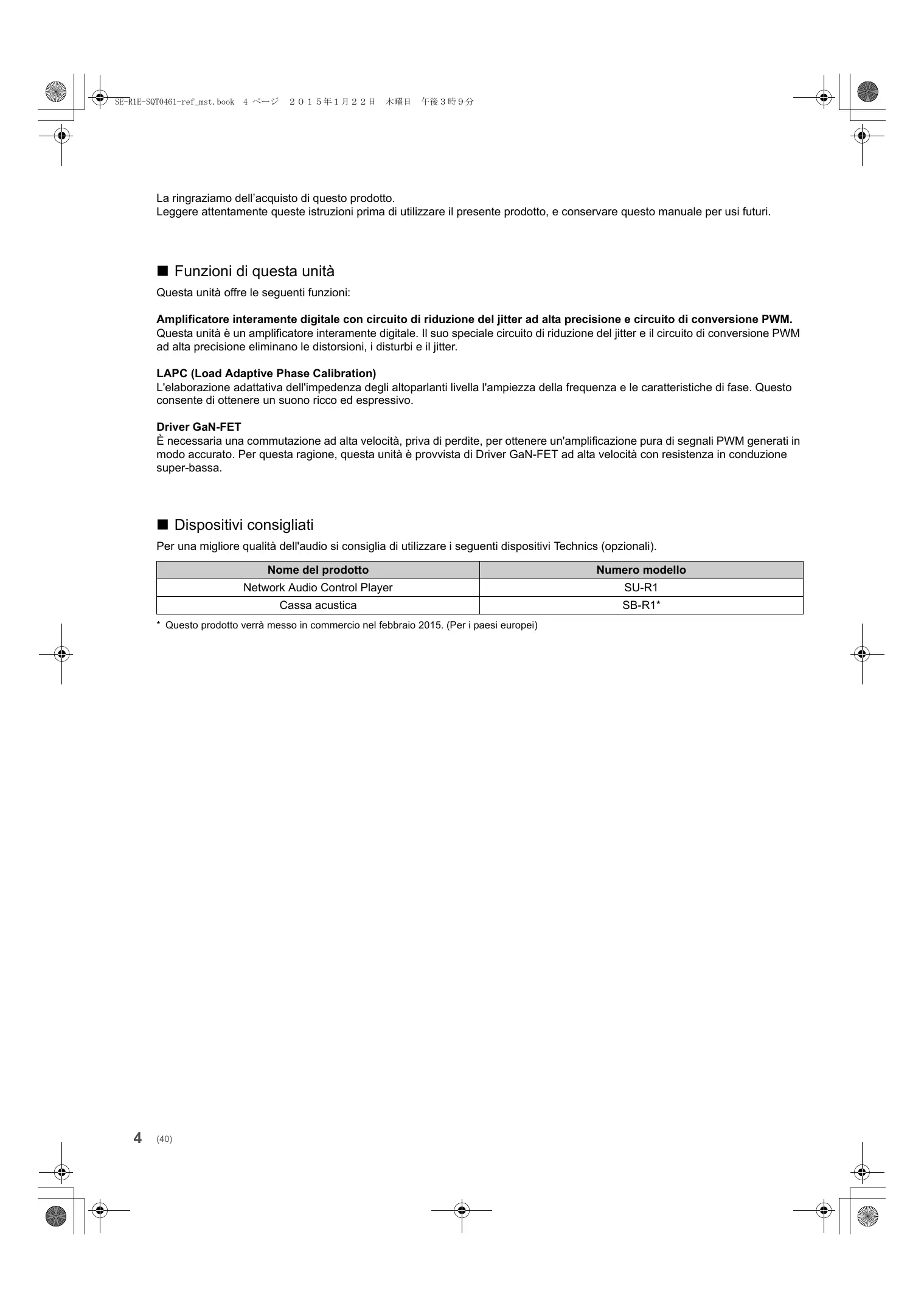

La ringraziamo dell'acquisto di quello prodotto.

Leggere attendamente queste istruzioni prima di utilizzare il presente prodotto, e conservare quello manuale per usi futuri.

Funzioni di但这a unità

Questa unità offre le seguenti funzioni:

Amplificatore interamente digitale con circuito di riduzione del jitter ad alta precisione e circuito di conversione PWM.

Questa unità è un amplificatore interamente digitale. Il suo speciale circuito di riduzione del jitter e il circuito di conversione PWM ad alla precisione eliminano le distorsioni, i disturbi e il jitter.

L'elaborazione adattativa dell'impenenza degli altoparlanti livella l'ampiezza della frequenza e le caratteristiche di fase. Questo consente di ottenere un suono ricco ed espressivo.

Driver GaN-FET

È necessaria una commutazione ad alta velocità, priva di perdite, per ottenere un'amplificazione pura di segnali PWM generati in modo accurato. Per questa ragione,但这a unità è provvista di Driver GaN-FET ad alta velocità con resistenza in conduzione super-bassa.

Dispositivi consigliati

Per una migliorare qualità dell'audio si consiglia di utilizzare i seguenti dispositivi Technics (opzionali).

Nome del prodotto	Numero modello
Network Audio Control Player	SU-R1
Cassa acustica	SB-R1*

• Questo prodotto verràMESSO in commercio nel febbraio 2015. (Per i paesi europei)

Precauzioni per la sicurezza

ATTENZIONE

Unità

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,
• Non esporre esta unità alla pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenti liquidi, come un vaso di fiori, su esta unità.
• Utilizzare solo gli accessori consigliati.
• Non rimuovere le coperture.
• Non riparare quest'unità da soli. Per qualsiasi riparazione rivolgersi a un technique qualificato.
• Non introdurre oggetti metallici all'interno di但这a unità.
• Non appoggiare oggetti pesanti su questa unità.

Cavo di alimentazione CA

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Accertarsi che la tensione di alimentazione corrisponda a quella indicata su那一 parte della unità.

• Inserire fino in fondo la spina del cavo di alimentazione nella presa.
• Non tirare, piegare, o appoggiare oggetti pesanti sul cavo di alimentazione.
• Non maneggiare la spina con le mani bagnate.
• Tenere la spina del cavo di alimentazione tra le dita quando la si scollega.

• Nonutilizzareuna spina ouna presa di rete danneggiate.

• La presa di rete è il dispositivo per scollegare.
  Installare l'unità in modo che la presa di rete possa essere scollegata immediatamente alla presa di corrente.

AVVERTENZA

Unità

• Non mettere sull'unità sorgenti di fiamme nude, come candele accese.
• Durante l'uso, esta unità potrebbe essere soggetta all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, augmentare la distanza tra esta unità e il cellulare.
• Questa unità è progettata per l'uso nei paesi con clima tropicale.
• Non posizionare oggetti sull'unità. Questa unità diventa calda quando è accesa.

Colloczione

• Collocare esta unità su una superficie pianà.

• Per ridurre il rischio d'incendio, folgorazioni o danni all'unità,

• Per mantenere una buona ventilazione, non installare o sistmare esta unità in uno scaffale dei libri, armadietto incorpato od altri spazio ristretto.
  Non ostruire le aperture di ventilazione di但这a unità con giornali, tovaglie, tende ed altri oggetti similii.

• Non esporre esta unità alla luce diretta del sole, a temperature elevate, aecessiva umidità e a forti vibrazioni.

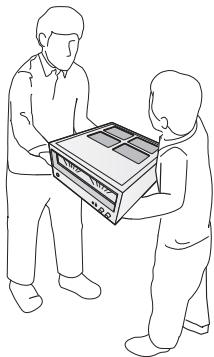

• Per spostare o trasportare l'unità è necessaria più di una persona.

• Accertarsi di posizionare l'unità su un supporto sufficientemente robusto da所提供 il suo peso (⇒ 15).
• Non sollevare o trasportare questa unità tenendola per una manopola. Questo potrebbe causare la caduta dell'unità e seguenti lesioni personali o malfunzionamento dell'unità.

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo symbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuale accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli apposti punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteri informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vosto comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Indice

Precauzioni per la sicurezza. 5

Accessori. 6

Cura dell'unità 6

Guida di riferimento e controlo 7

Preparativi. 8

Operazioni 13

Risoluzione dei problemi 14

Specifiche 15

Descrizioni contenate in queste istruzioni per l'uso

• I riferimenti alle pagine sono indicati con “ OO”.
• L'aspetto dell'unità mostrata nelle illustrazioni potrebbe apparire diverso da quello dell'unità in dotazione.

Accessor

2 Cavi di alimentazione CA

Tranne per la Svizzera

Per la Svizzera

• I codici prodotto forniti in queste istruzioni per l'uso sono aggiornati a novembre 2014. Posso sono essere soggetti a modifiche.
• Non utilizzato il cavo di alimentazione CA con altri appearecchi.

Cura dell'unità

Prima di eseguire qualsiasi operazione di manutenzione rimuovere il cavo di alimentazione CA alla presa. Pulire questa unità con un panno morbido.

Se l'unità è molto sporca, passare un panno inumidito e ben strizzato per rimuovere lo sporco, quando un panno morbido.
Non utilizzare solventi come benzina, diluenti, alcal, detergenti da cucina, panni chimici, ecc. In caso contrario l'involucro esterno potrebbe deformarsi o il rivestimento potrebbe staccarsi.

Guida di riferimento e controllo

Questa unità

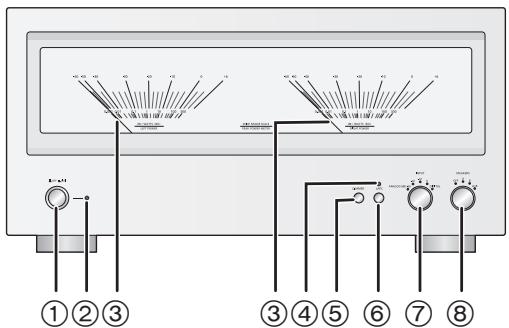

Parte anteriore

① Tasto accensione/spegnimento unità [■OFF ■O/■] Utilizzato quello pulsante per accendere e spegnere但这a unità.

[OFF] (off): L'unità è spenta.

[O/I] (on): L'unità è accesa.

• L'unità continua a consumare una minima quantità di correnteanche quando è spenta. In modalità spegnimento i consumisono ridotti. ( 15)

(2) Indicatore di accensione

Il colore dell'indicatore cambia in base allo stato di但这a unità.

Blu	L'unità è accesa.
Rosso	L'unità è in modalità standby. • Per accendere但这a unità dopo che è stata messa in stand-by, portare il pulsante di accensione/spegnimento su但这a unità nella posizione [■OFF], quindi riportarlo nella posizione [■O/|.

③ Misuratore della potenza di picco

Visualizza il livello del segnale in uscita.

④ Indicatore LAPC (⇒ 13)

(5) [DIMMER]

Regola l'intensità della luce e degli indicatori.

Ogni volta che si preme quello pulsante viene regolata la luminosità.

(6) [LAPC] (⇒ 13)

Misurare le caratteristiche dell'amplificatore e correggere il segnale in uscita.

• La funzione non è disponibile quando la manopola del selettore degli altoparlanti è posizionata su [OFF].

⑦ Manopola del selettore ingresso (⇒ 13)

Seleziona la sorgente in ingresso o il valore del guadagno.

(8) Manopola del selettore degli altoparlanti (⇒ 13)

Selezione gli altoparlanti di uscita.

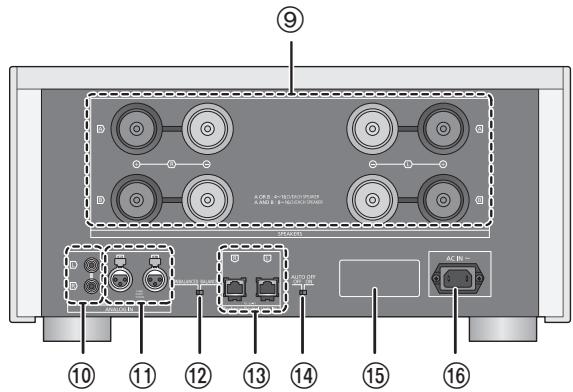

Parte posteriore

⑨ Terminali per gli altoparlanti [SPEAKERS] (⇒ 8)
Terminale ingresso audio analogico [UNBALANCED] ( 11)
⑪ Terminale ingresso audio analogico [BALANCED] (⇒ 11)
⑫ Selettore ingresso audio analogico (⇒ 11)

Commuta l'ingresso audio analogico.

• Questo selettore non è abilitato quando la manopola di selezione del segnale in ingresso è posizionata su [DIGITAL].

③ Terminale di sistema [Technics Digital Link IN] ( 10)

14 Interruttore di spegnimento automatico [AUTO OFF] Attiva/disattiva la funzione di spegnimento automatico.

• Funzione di spegnimento automatico: Questa unità è stata progettata per ridurre i consumi energetici. Questa unità passera automaticamente alla modalità standby se non vengono emessi segnali audio e se non vengono eseguite operazioni per circa 20 minuti. - Per annullare questa funzione, impostare su [OFF].
  15 Marcatura di identificazione del prodotto Indica il numero del modello.
  16 Terminale AC IN [AC IN ] (⇒ 12)

Preparativi

• Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relative manuale di istruzioni.
  Non collegare il cavo di alimentazione CA sino a che tutti gli altri collegamenti siano stati completati.
• Inserire fino in fondo gli spinotti dei cavi da collegare.
  Non piegareccessivamenteicavi.

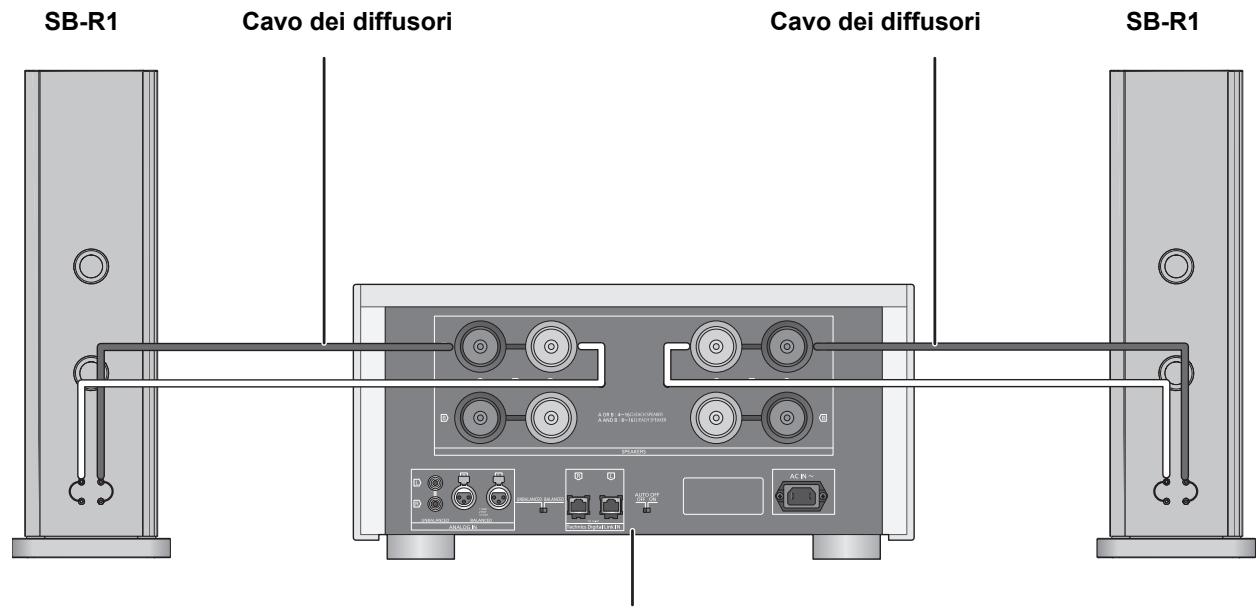

Collegamento diffusore

Questa unità (Parte posteriori)

• Quando si effetuano connessioni mono-wiring, posizionare il selettore dei diffusori su [A] o [B]. (⇒ 13)

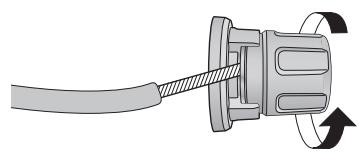

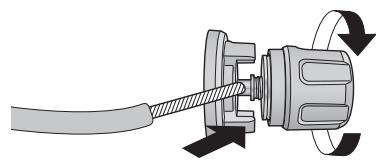

1 Ruotare le manopole per allentarle, ed insere il conduttore spellato.

2 Serrare le manopole.

• Quando si effettuano connessioni bi-wiring, posizionare il selettore dell'altoparlante su [A + B] . (⇒ 13)

• Una volta ultimati i collegamenti, tirare leggermente i cavi dei diffusori per controllare che siano collegati saldamente.
• Fare attenzione a non incrociare (cortocircuitare) o a non invertire la polarità dei fili dell'altoparlante, per evitare di danneggiare l'amplificatore.
• Rispettare la corretta polarità (+/−) dei terminali. In caso contrario la qualità dell'effetto stereo potrebberisentirne, o potrebbe verificarsi un malfunzionamento.
• Per ulteriori informazioni, vindere le istruzioni per l'uso degli altoparlanti.

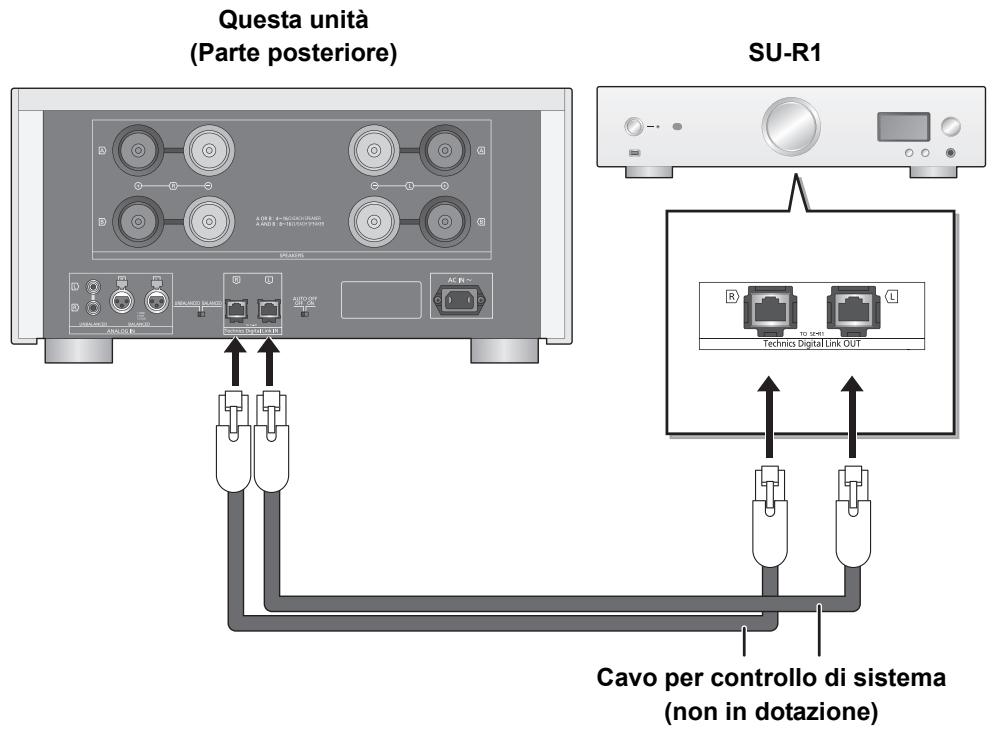

Collegamento del controllo di sistema ad un SU-R1

• É possibile immettere segnali audio digitali su但这a unità e riproduire della musica.
• É possible azionare contemporaneamente esta unità e l'SU-R1 con estrema semplicità agendo sul telecomando dell'SU-R1. (⇒ 14)

• Quando si utilizes la funzione di controllo di sistema, posizionare il selettore di ingresso su [DIGITAL]. (⇒ 13)
• Utilizzare soltanto cavi LAN diretti di categoria 7 o superiore (STP) per collegarsi alle periferiche.
• Si raccomanda l'utilizzo di cavi di lunghezza pari a 3 m o inferiore.
• Non collegare un dispositivo SU-R1 in modo diverso da quando descririto precedente.

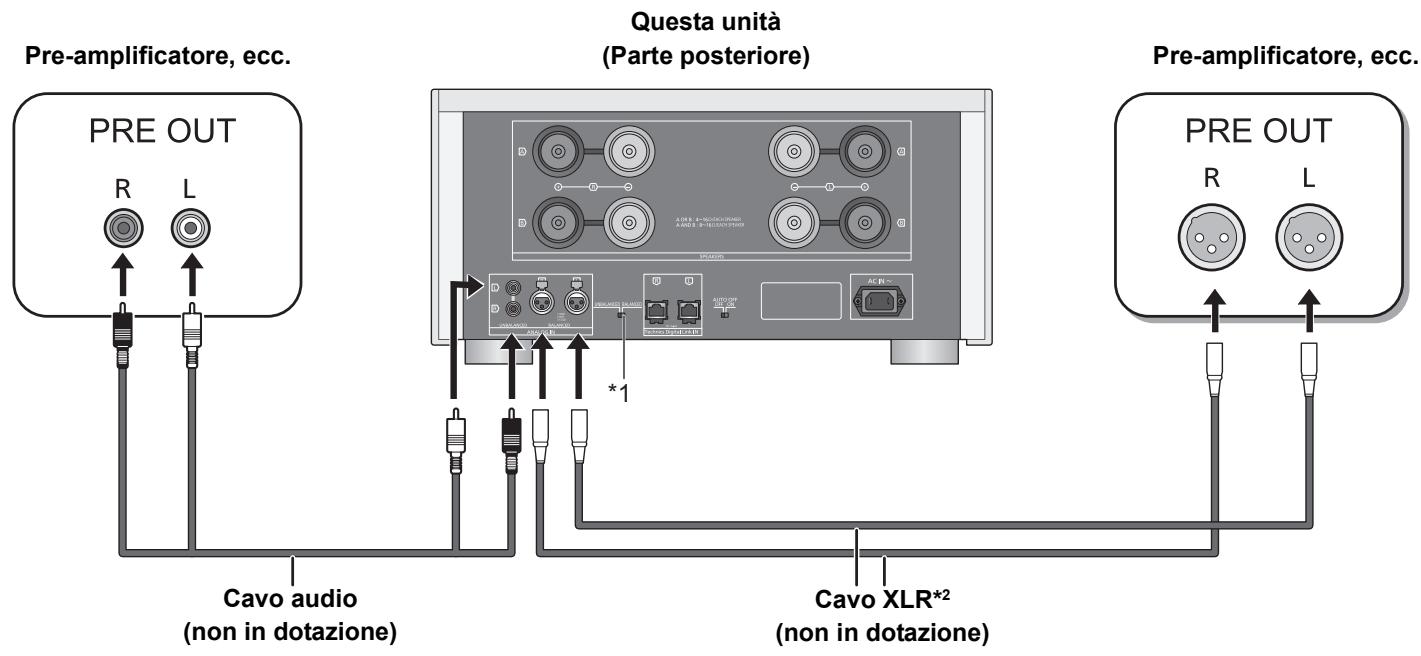

Collegamento a dispositivi di uscita audio analogici

É possibile immettere segnali audio analogici su esta unità e riproduire della musica.

es.

1 Selezionare [BALANCED] o [UNBALANCED]. Portare il selettore ingresso audio analogico nella posizione corrispondente al dispositivo che si desidera utilizzato per la riproduzione.
2 Si raccomanda l'utilizzo di cavi di lunghezza pari a 3 m o inferiore.
- Quando si effettua il collegamento ad un dispositivo con uscita audio analogica, impostare la manopola di selezione degli ingressi su [ANALOG]. (⇒ 13)

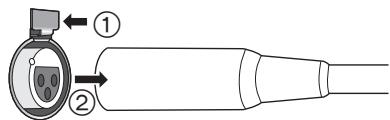

Per scollegare i cavi XLR

Tirare i cavi XLR premendo contemporaneamente [PUSH] sulla parte superiore dei terminali.

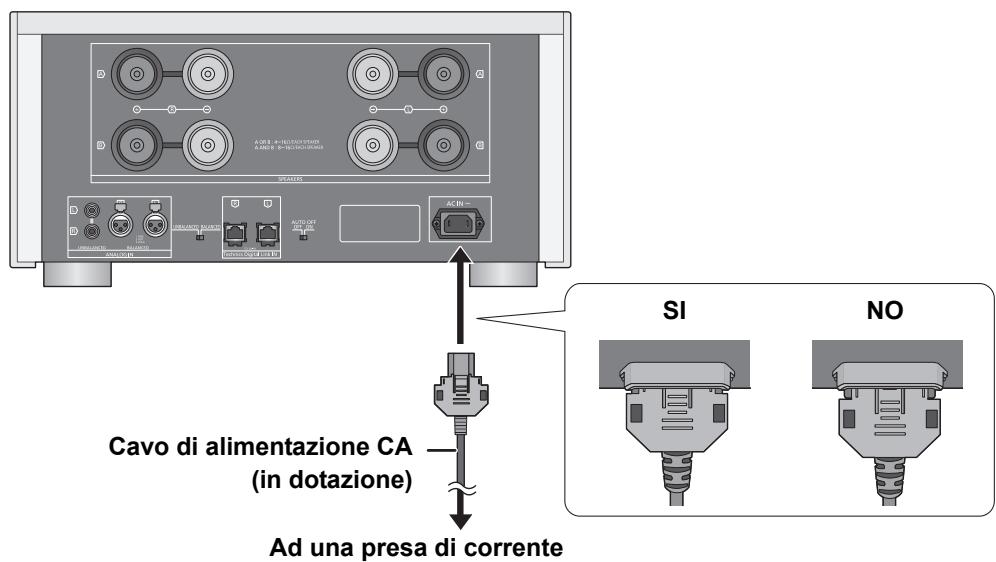

Collegamento cavo di alimentazione CA

Collegare solo dopo che tutti gli altri collegamenti sono completati.

Questa unità
(Parte posteriore)

Per scollegare il cavo di alimentazione CA da但这a unità.

Tirare il cavo di alimentazione CA premendo il dato superiore e quello inferiore del connettore.

• Anche se l'interrottore di alimentazione CA si trova nella posizione [■OFF], l'unità non è Completely scollegata alla rete. Se si prevede di non utilizzato l'unità per un periodo prolongato, togliere la spina dalla presa di rete. Collocare l'unità in una posizione che consenta di togliere lavorando la spina.

Rilevazione delle caratteristiche dell'amplificatore e correzione del segnale in uscita

Per ottimizzare il segnale audio in uscita è possibile misurare le caratteristiche dell'amplificatore e correggere il segnale emesso quando è collegato ai diffusori.
- Portare la manopola del selettore degli altoparlanti nella posizione corrispondenteagli altoparlanti collegati. ( destra)

Tono di test emesso durante la misura

Per assicurare la precisione della misura, i diffusori emettono un tono di test ad intervalli regolari. (Per circa 4 minuti) Non è possible cancellare il volume dell'audio emesso quando è in corso la misurazione.

1 Portare il pulsante di accensione/spegnimento nella posizione [一 / 1]

• L'indicatore di alimentazione diventa blu e si accende.

2 Tenere premuto [LAPC] finché l'indicatore LAPC su但这a unità non inizia a lampeghiare.

• Questa unità inizIERÀ a misurare le caratteristiche dell'amplificatore. Verificare che sia il diffusore sinistro sua quello destro emettano un tono di test.
• Se si preme [LAPC], si ruota la manopola di selezione dei diffusori, o si effettuano altre operazioni nelle in corso la misura,QLa verra annullata.L'indicatore LAPC su但这a unità si spegnerà.
• Una volta completata la misurazione, la correzione del segnale in uscita dall'amplificatore verrà attivata automaticamente. L'indicatore LAPC su esta unità si accenderà.

Attivazione/disattivazione della funzione di correzione del segnale in uscita.

Premere [LAPC].

L'informatione visualizzata varia agli volte che si preme il pulsante:

L'indicatore LAPC si accende	Acceso
L'indicatore LAPC si spegne	Spento

• Quando l'unità SU-R1 è collegata tramite la funzione di controllo di该案, è possibile azionarla utilizzando il telecommando dell'unità SU-R1.
• L'impostazione di correzione del segnale in uscita viene applicata separatamente a ciascun tipo di terminale degli altoparlanti (A/B/A+B).
• A seconda del tipo di diffusori collegati, l'effetto della funzione di correzione del segnale in uscita può essere minimo.
• Il segnale in uscita corretto rimane in uso finché non si misurano di nuovo le caratteristiche. Quando si utilizzato altri diffusori, effettuare di nuovo la misurazione.

Operazioni

1 Portare il pulsante di accensione/spegnimento nella posizione [一 / 1]

• L'indicatore di alimentazione diventa blu e si accende.

2 Ruotare la manopola di selezione del segnale in ingresso.

Selezione un dispositivo da utilizzato per la riproduzione e il valore del guadagno.

ANALOG (dB) (-30/−20/−10/0)	Selezionare un'impostazione ottimale per il dispositorio collegato. (⇒除去)
DIGITAL	Effettuare esta selezione quando si usa la funzione di controllo delsystema.

3 Ruotare la manopola di selezione degli altoparlanti.

Selezionare i terminali degli altoparlanti da cui verrà emesso il suono.

OFF	Nessuna emissione audio.
A	L'audio verrà emesso dagli altoparlanti collegati ai terminali A.
B	L'audio verrà emesso dagli altoparlanti collegati ai terminali B.
A+B	L'audio verrà emesso dagli altoparlanti collegati ai terminali A e ai terminali B.

4 Avviare il dispositivo da utilizzato per la riproduzione.

Impostazione selettore di ingressso con input analogico

• Per un funzionamento normale, impostare il valore su [0].
• Per la riproduzione a volumi bassi, ridurre il valore del guadagno di questa unità impostando il selettore di ingressso su [-30], [-20] o [-10] [ANALOG (dB)]. In questo modo verranno minimizzati gli erre di conversione analogica/digitale che si verificano con但这a unità.

Utilizzo della funzione di controllo di sistema

É possible azionare contemporaneously questa unità e l'SU-R1 con estrema semplicità agenda sul telecomando dell'SU-R1.

Preparazione

① Collegare esta unità e l'SU-R1 utilizzando i cavi di collegamento diSYSTEMA. (⇒ 10)
(2) Posizione la manopola di selezione del segnale in ingresso su [DIGITAL]. (⇒ 13)
③ Portare il pulsante di accensione/spegnimento su但这a unità e sullettore SU-R1 nella posizione [■/I].
④ Se "Digital Link" è impostato su "Off" sull'SU-R1, modificare l'impostazione su "On".

■ Accensione/messa in standby contemporanea di但这a unità e dei dispositori su-R1

• Se si punta SU-R1 del telecomando verso SU-R1 e si preme [b] quando esta unità e illettore SU-R1 si trovano in modalità standby, esta unità e SU-R1 si accenderanno contemporaneamente.
• Se si punta SU-R1 del telecomando versus SU-R1 e si preme [b] quando esta unità e SU-R1 sono accesi, esta unità e SU-R1 entrerranno contemporaneamente in modalità standby.

■ Rilevazione delle caratteristiche dell'amplificatore e correzione del segnale in uscita

É possibile azionare l'unità utiliser il telecomando dellettore SU-R1. (⇒ 13)

• Per informazioni sul funzionamento di SU-R1, consultare le relative istruzioni per l'uso.

Risoluzione dei problemi

Prima di rivolgersi all'assistenza, eseguire i seguenti controlli. In caso di dubbi su alcuni controli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Per ripristinare tutte le impostazioni predefinite in fabbrica

Quando si verificano le seguenti circostanze, reimpostare la memoria:

• Premendo i pulsanti non si ottiene alcuna risposta.
• Si desidera cancellare e reimpostare il contento della memoria.

Quando l'unità è spenta:

① Tenere premuto [DIMMER].
(2) Tenendo premuto [DIMMER], premere il pulsante di accensione/spegnimento dell'unità.

• Tenere premuto [DIMMER] finché l'indicatore di accensione e l'indicatore LAPC non lampeggiano due volte.

Surriscaldamento di但这a unità.

• Quando il livello del volume è alto,但这a unità si scalda.
  Questo non è molto di allarme.

Si sente un ronzio durante la riproduzione.

• Vicino ai cavi vi sono un cavo di alimentazione CA o una lampada a fluorescenza. Tenere le altre appearecchiature e i relativi cavi lontani dai cavi di questa unità.
• La presenza di un forte Campo magnetico vicino a un tevisore o a un'alto dispositivo può influenzare negativamente la qualità dell'audio. Tenere questa unità lontano da tali dispositiivi.
• É possibile che gli altoparlianti emettano dei rumori quando nelle vicinanzi si trova un dispositivo che genera potenti onderadio, come un Telefono cellulare durante una chiamata.

Nessun suono.

• Controllare i collegamenti ai diffusori eagli altri dispositivi. Dopo aver verificato i collegamenti, misurare le caratteristiche dell'amplificatore. ( 13)
• Verificare che sia selezionata la sorgente in ingresso corretta.
• Inserire fino in fondo gli spinotti dei cavi da collegare.
• Portare la manopola del selettore degli altoparlanti in una posizione diversa da [OFF]. (⇒ 13)

Il misuratore della potenza di picco non funziona.

• Nei seguenti casi, il misuratore della potenza di picco non funziona: - Quando si spegne la spia del misuratore della potenza di picco premendo [DIMMER].
• Quando esta unità viene silenziata premendo [MUTE] sul telecommando dellettore SU-R1. (Solo quando il selettore di ingressso è impostato su [DIGITAL].)
• Quando il selettore degli altoparlanti è impostato su [OFF].

La funzione di controllo diSYSTEMA non funziona.

• Collegare i cavi ai corrispondenti terminali LR su esta unità e sull'SU-R1.

L'unità si spelgne automaticamente.

• La funzione di spegnimento automatico è attiva? (⇒ 7)
• Se SU-R1 è collegato a但这a unità tramite la funzione di controllo delsystema,questa unità potrebbe entrare automaticamente in standby quando SU-R1 entra in standby. ( 10,14)
• Questa unità incorpora un circuito di protezione per prevenir danni causati dall'accumulo di calore. Quando si usa esta unità ad alto volume per lungo tempo, potrebbspegnersi automaticamente.

Attendere che esta unità si raffreddi prima di riaccenderla. (Per circa 3 minuti)

Specifice

GENERALI

Alimentazione	CA da 220 V a 240 V, 50/60 Hz
Consumo di corrente	210 W
Consumo di corrente in standby	Circa 0,7 W
Consumo di corrente da spento	Circa 0,3 W
Dimensioni (L×A×P)	480 mm×241 mm×567 mm
Massa	Circa 54 kg
Intervallo temperature di funzionamento	0 °C a +40 °C
Gamma di umidità tollerata	35 % a 80 % RH (nessuna condensa)

SEZIONE AMPLIFICATORE

Potenza in uscita	150 W + 150 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF)
	300 W + 300 W (1 kHz, T.H.D. 0,5 %, 4 Ω, 20 kHz LPF)
Risposta in frequenza	1 Hz a 90 kHz (-3 dB, 8 Ω)
THD+N	0,05 % (1 kHz, 75 W, 8 Ω, 20 kHz LPF)
Sensibilità in ingresso/Impedenza di ingresso
UNBALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
BALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
GUADAGNO	29 dB (ANALOG 0 dB)
Impedenza di carico
A o B, Bi-Wire	4 Ω a 16 Ω
A+B	8 Ω a 16 Ω

■ SEZIONE TERMINALI

Ingresso analogico
UNBALANCED	Spinotto
BALANCED	3 Pin XLR
Ingresso digitale	Technics Digital Link

• Le specifiche possono essere modificate alla preavviso.
• La massa e le dimensioni sono approximate.
