GEBRUIKSAANWIJZING SE-R1-EB PANASONIC

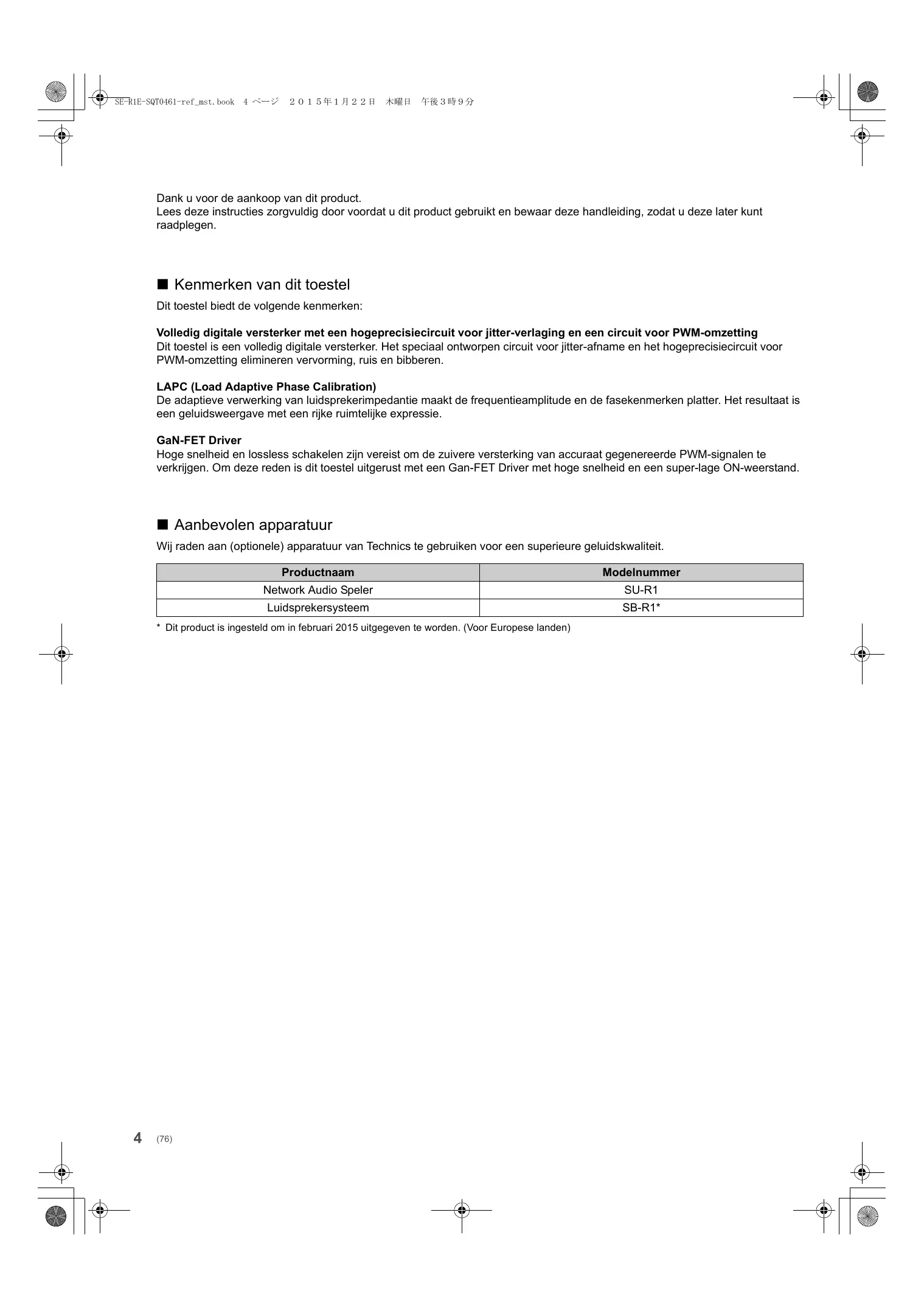

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

■ Kenmerken van dit toestel

Dit toestel biedt de volgende kenmerken:

Volledig digitale versterker met een hogeprecisiecircuit voor jitter-verlaging en een circuit voor PWM-omzetting

Dit toestel is een volledig digitale versterker. Het speciala ontworpen circuit voor jitter-afname en het hogeprecisiecircuit voor PWM-omzetting elimineren verrorming, ruis en bibberen.

De adaptieve verwerking van luidsprekerimpedantie maakt de frequenteamplitude en de fasekenmerken platter. Het resultaat is een geluidsweergave met een rijke ruimtelijke expresie.

GaN-FET Driver

Hoge能力和 lossless schakelen zijn vereist om de zuivere versterking van accuraat gegenereerde PWM-signalen te verwrijgen. Om deze reden is dit toestel uitgerust met een Gan-FET Driver met hove能力和 en een super-lage ON-verestand.

Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een superieure geluidskwaliteit.

Productnaam	Modelummer
Network Audio Speler	SU-R1
Luidsprekersystem	SB-R1*

• Dit product is ingesteld om in februari 2015 uitgegeven te worden. (Voor Europese landen)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen
  Stel dit toestel nicht bloot aan regen, vocht, druppels of spetter.
• Plaats geen met vloeistof gezuldte objecten, zoalvazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.
• Repareer dit toestel nicht zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Laat geen metalen voorwerpen in dit toestel vallen.
• Plaats geen zware voorwerpen op dit toestel.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Controller of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.
• Steek de stekker volledig in het stopcontact.
  Trek Niet aan de voedingskabel, buig hem Niet enplaats er geen zware voorwerpen op.
  Hanteer de stekker Niet met natte handen.
• Houd het hoofddeel van de stekker vast als u deze UIT het stopcontact neemt.
• Gebruik geen beschadigde stekker of stopcontact.
• De hoofstekker schakelt het apparaat UIT.
  Installer het apparaat op een dergelijkwije dat de hoofstekker onmiddelijkuit het stopcontact kan worden getrokken.

VOORZICTTG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kanijdens het gebruik de interferentie van radio's ontvangen dieverooraakt worden door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele tefoon te vergroten.
• Dit toestel is bestemd voor gebruik in een tropisch klimaat.
• Plaats geen voorwerpen op dit toestel. Dit toestel worden warm als het ingeschakeld is.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Installeer of plaats dit toestel Niet in een boekenkast, een muirkast of in een andere omsloten ruimte. Controller of het toestel goed geventileerd worden.

• Blokkeer de ventilatieopening van dit toestel Niet met kranten, tafelkleden, gordijnen, enzovoorts.

• Stel dit toestel niet bloot aan rechtsstreeks zonlicht, hoge temperaturen, hove vochtigkeit en overmatige trillingen.

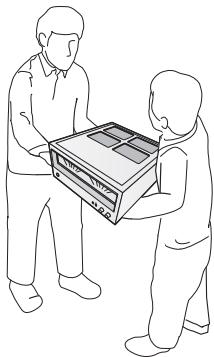

• Er is meer dan een persoon nodig voor het verplaatsen of dragen van het toestel.

• Controller of deplaats van installment stevig genoeg is om het gewicht van dit toestel te verdragen ( 15) .
• Til of draag dit toestel Niet aan een van diens knappen. Dit kan tot gevolg hebben dat het toestel valt waardoor persoonlijk letsel of een slechte werkking veroorzaakt kan worden.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle

systemen.

Dit symbol op de produits, verpakkingen en/of begeleidende documenten betekent dat gebruekte elektrische en elektronische producten NietSAMen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentièle negatieve effecten op de volks gezondheid en het milieu.

Voor meer informatie over inzameling en recycling kunt u contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weglooien van dit soort afval.

Inhoudsopgave

Veiligheidsmaatregelen 5

Accessoires 6

Verzorging van het toestel 6

Snelzoekgids voor de bediening. 7

Voorbereidingen 8

Bediening. 13

Verhelpen van ongemakken. 14

Specifications 15

Over de beschrijvingen die in denen handleiding staan

• Doorverwijspagina's worden aangeduid als “ ”.
• De getoonde illustraties konnen afwijken van uw apparaat.

Accessoires

2 Netsnoeren

Behalve voor Zwitserland

Voor Zwitserland

• De productnummers die in deze gebruiksaanwijzing verstrekt worden, zich correct met ingang van november 2014. Ze können aan wijzigingen onderhevig zich.
• Het netsnoeriet metandere apparatuurgebruiken.

Verzorging van het toestel

Trek het netsnoer uit het stopcontact alvorens onderhoud uit te voeren. Reinig dit toestel met een zachte doeck.
- Als het toestel erg vuil is, wring dan een nat gemaakte doek goed uit en veeg het vuil weg. Neem het toestel verrolgens met een zachte doek af.
- Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze kannen de ombouw verwormen of de coating doen afbladderen.

Snelzoekgids voor de bediening

Dit toestel

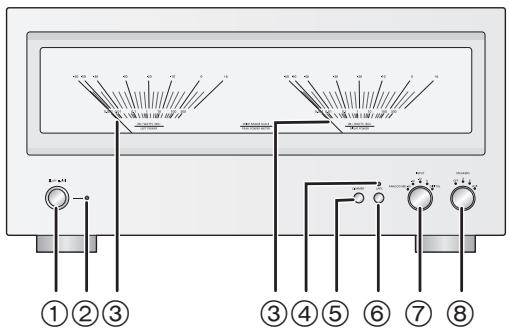

Voorkant

Gebruik deze knop om het toestel in en uit te schakelen.
[OFF] (off): Het toestel is uitgeschakeld.
[1/1] (on): Het toestel is ingeschakeld.
- Het toestel verbruikt nog steeds eenkleine hoeveelheid stroom in de off-modus. In de off-modus worden minder stroom verbruikt. ( 15)

② Power-controlelampje

De kleur van het controelampje verandert al naargelang de status van dit toestel.

Blauw	Het toestel is ingeschakeld.
Rood	Het toestel staat op de stand-by-modus. • Om dit toestel in te schakelen vanuit de stand-by-modus, druk de on/off-knop op dit toestel dan op [■OFF] en cervolgens opnieuw op [■○/■].

③ Piekstroommeter

Toont het uitgangsiveau.

④ LAPC-controlelampje ( 13)

(5) [DIMMER]

Regelt de helderheid van het Licht en van de controleampjes.

Bij iedere druk op deze knop worden de helderlandid omgeschakeld.

⑥ [LAPC] (⇒ 13)

Meet de karakteristieken van de versterker en corrigeert deuitgang waarvan.

• Deze functie werkt nicht als de luidsprekerkeuzeknop op [OFF] gezet is.

⑦ Ingangskeuzeknop (⇒ 13)

Selecteert de ingangsbron of gain-waarde.

Luidsprekerkeuzeknop ( 13)

Selecteert de uitgaveluidsprekers.

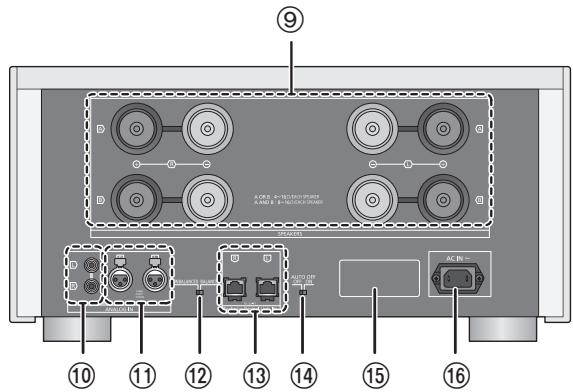

Achterkant

Luidsprekeraansluitingen [SPEAKERS] ( 8)
⑩ Aansluiting analoge audio-ingang [UNBALANCED] (⇒ 11)
⑪ Aansluiting analoge audio-ingang [BALANCED] (⇒ 11)
⑫ Keuzeschakelaar analoge audio-ingang (⇒ 11)

Schakelt de analoge audio-ingang in.

• Deze schakelaar werkkt nicht als de ingangskeuzeknop op [DIGITAL] gezet is.

③ Systeemaansluiting [Technics Digital Link IN] ( 10)
14 Auto off-schakelaar [AUTO OFF]

Schakelt de auto off-functie in/uit.

• Auto off-functie:

Dit toestel is ontworpen om het eigent elementen stroomverbruik te reducieren en energia te besparen. Het toestel zal automatisch op de stand-by-modus gezet worden als er gedurende ongeveer 20 minuten geen geluid is en het nicht gebruikt worden. -Op [OFF] zetten om dieze functie te annuleren.

⑤ Markering productidentificationie

Het modelnummer wird aangegeven.

AC IN-aansluiting [AC IN ] (⇒ 12)

Voorbereidingen

• Zet alle apparatuur uit voordat u de aansluiting tot stand brengt en lees de betreffende gebruiksaanwijzing.
• Sluit het netsnoer Niet aan zolang alle andere verbindingen Niet voltooid zich.
• Steek de stekker van de aan te sluiten kabels volledig maar binnen.
• Buig de kabels nicht om bij scherpe hoeken.

Luidsprekeraansluiting

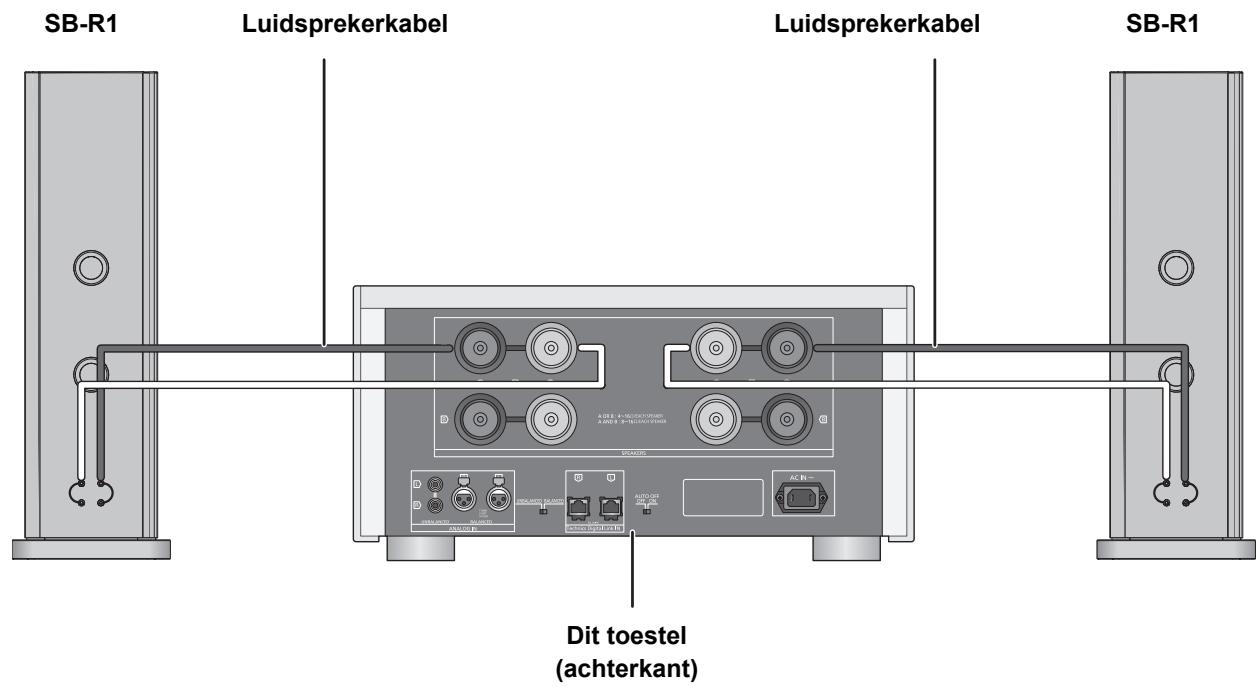

■ Verbinding met één draad

bijv.

• Als een eendradige verbinding gebruikt worden,zet de luidsprekerkeuzeknop dan op [A] of [B]. ( 13)

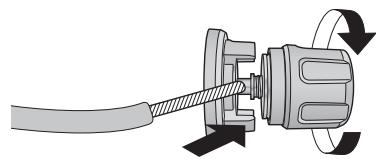

  1 Draai aan de knoppen om ze los te zetten, en steek de kerndraden maar binnen.

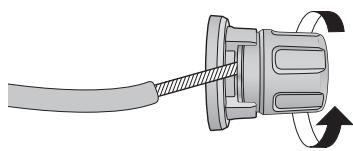

2 Draai de knoppen vast.

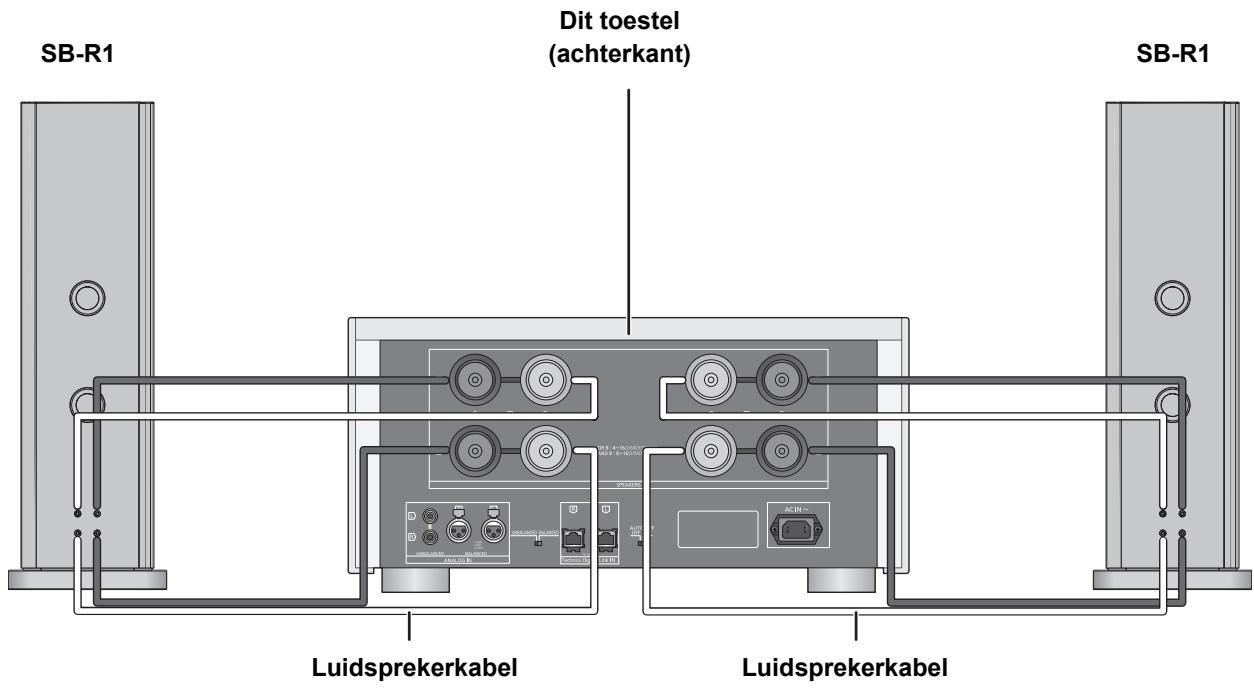

■ Verbinding met twee draden

bijv.

• Als tweedradige verbindingen gemaakt worden,zet de luidsprekerkeuzeknop dan op [A + B] ( 13)

• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controlleren of ze stevig aangesloten�.
• Zorg ervoor dat de polen van de luidsprekerkabels Niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd rake.
• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat nicht dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werkig veroorzaken.
• Raadpleeg voor details de gebruiksaanwijzing van de luidsprekers.

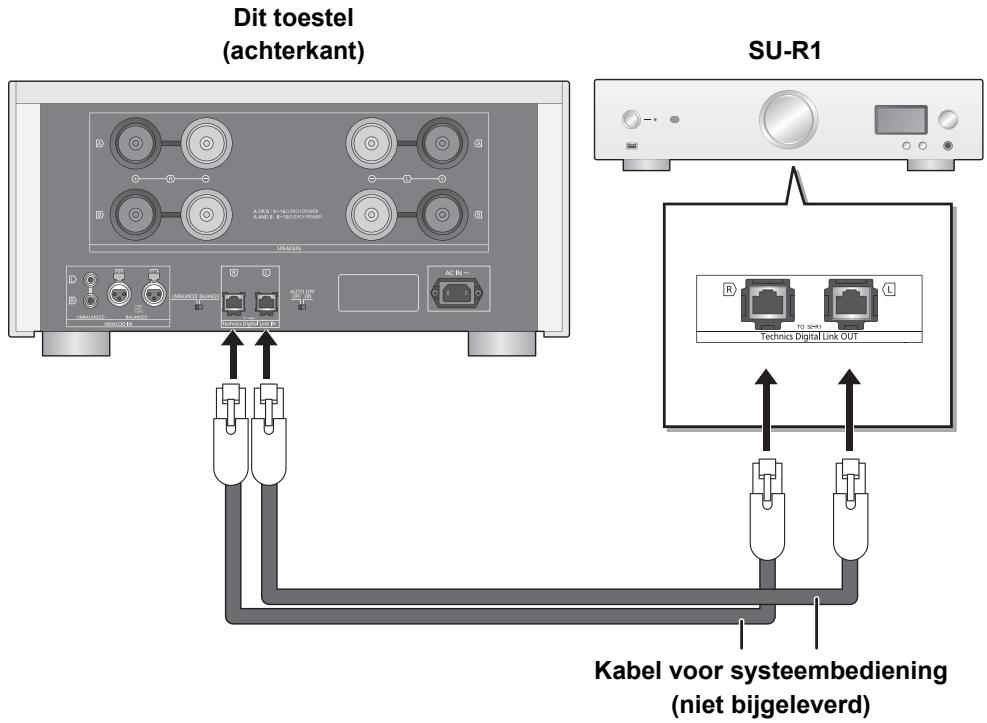

Verbinding van systemdediening met een SU-R1

• U kunt digitale audiosignalen maar dit toestel zenden en muziek aftspelen.
• U(Int) du de SU-R1 gelijtig en gemakkelijk bedieren met de afstandsbediening van de SU-R1. (⇒ 14)

• Als de systeembedieningsfunctie gebruikt worden, zet de ingangskeuzeknop dan op [DIGITAL]. (⇒ 13)
• Gebruik rechte LAN-kabels van categorie 7 of hoger (STP) als u een aansluiting op randapparatuur tot stand brengt.
• Wij bevelen aan kabels met een lenghte van 3m of korter te gebruiken.
• Sluit de SU-R1 Niet op een andere manier aan dan hierboven beschreiben worden.

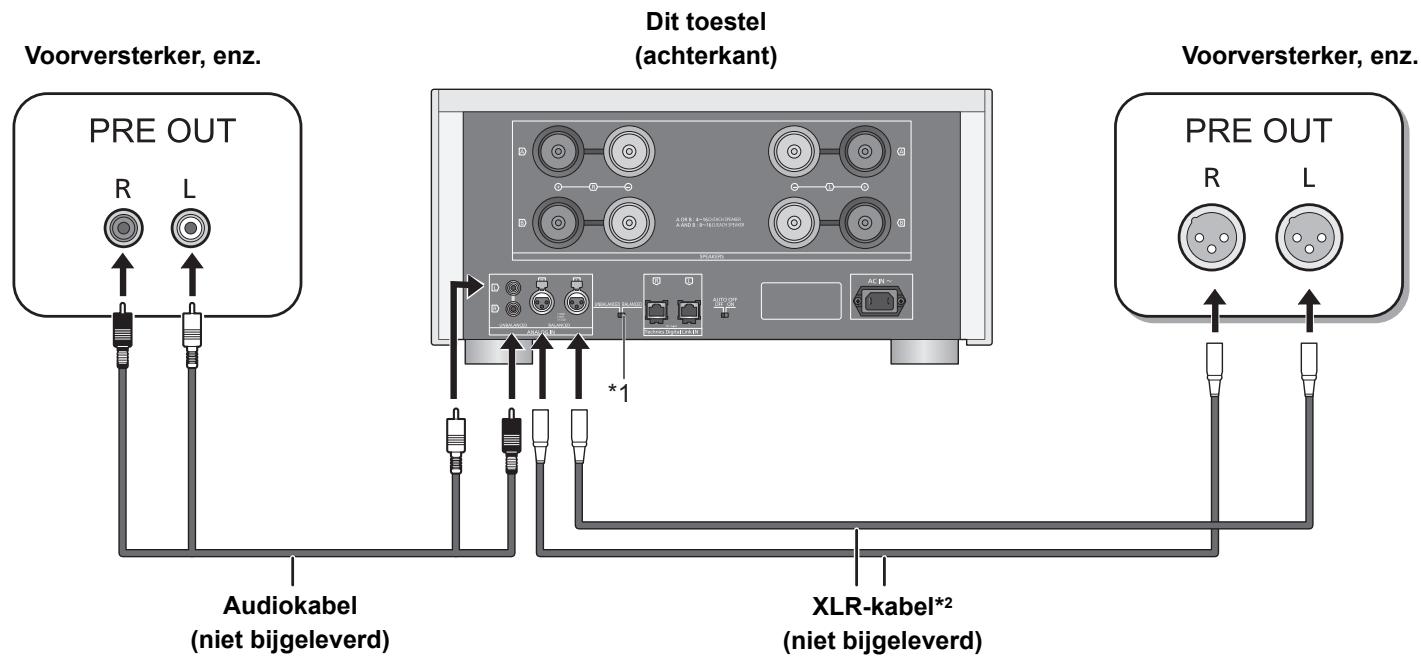

Verbinding makes met analogue audio-uitgangsapparaten

U=knt analoge audiosignalen naar dit toestel zenden en muziek aftspelen.

bijv.

1 Selecteer [BALANCED] of [UNBALANCED]. Zet de keuzeschakelaar van de analoge audio-ingang op een positie die overeenkomt met het apparaat waarmeu u wilt afspelen.
2 Wij bevelen aan kabels met een lengte van 3 m of korte te gebruiken.

• Als verbinding met een analogog uitgangsapparaat gemaakt worden,zet de ingangskeuzeknop dan op [ANALOG]. ( 13)

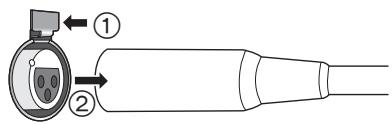

■ Afsluiten van de XLR-kabels

Trek de XLR-kabels maar buiten terwijl u boven de aansluitingen op [PUSH] drukt.

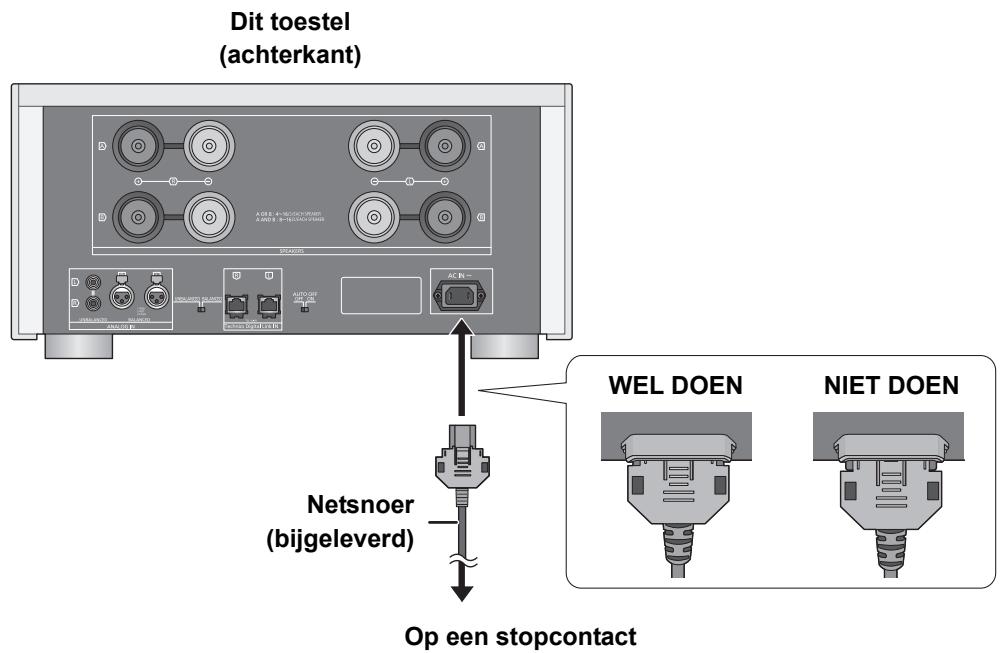

Netsnoeraansluiting

Sluit aan nadat alle andere aansluitingen zich gemaatk.

■ Afsluiten van het netsnoer van dit toestel

Trek het netsnoer maar buiten verwijl u de bovenkant en zijkanten van de connector indrukt.

• Ofschoon de netstroomschakelaar op [■OFF] staat, is het toestel nicht volledig van de netspanning afgesloten. Trek de stekker uit het stopcontact als u het toestel langeijd Niet zult gebruiken. Plaats het toestel op een wijze dat de stekker gemakkelijk verwijderd kan worden.

Meten van de kenmerken van de versterker en corrigeren van de uitgaveaarvan

Om de audio-uitgave te optimaliseren,kest u de versterker-karakteristieken meten en de uitgave waarvan corrigeren als de versterker met de luidsprekers verbonden is.
- Zet de luidsprekerkeuzeschakelaar op een positie die overeenkomt met de verbonden luidsprekers. (⇒ rechts)

Tijdens meting uitgezonden testtoon

Om de nauwkeurigheid van de meting te verzekeren, laten de luidsprekers met regelmatige tussenpozen een testtoon klinken. (gedurende ongeveer 4 minute) Het is Niet möglich het volume van de uitgevoerde audio te veranderen verwijl de meting bezig is.

1 Druk de on-/off-knop van dit toestel op [一 / 1]

• Het power-controlelampje za blauw branden.

2 Houd [LAPC] ingedrukt tot het LAPC-controlledlampje op dit toestel begint te knipperen.

• Dit toestel zal het meten van de kenmerken van de versterker starten. Controller of een testtoon uit zowel de linker als de rechtter luidsprekers komt.

• Als u op [LAPC] drukt, aan de luidsprekerkeuzeknop draait of andere bedieningsorganen gezebruikt verwijl de meting inuitvoering is, za die geannuleerd worden. Het LAPC-controlelampje op dit toestel zal uit gaan.

• Als de meting voltooid is, zal de correctie van de versterker-uitgang automatisch ingeschakeld worden. Het LAPC-controlelampje op dit toestel zal branden.

In-/uitschakelen van deuitgangscorrectiefunctie

Druk op [LAPC].

Elke keer dat u op de knop drukt:

LAPC-controleampje brandt	Aan
LAPC-controleampje.gaat UIT	Uit

• Als de SU-R1 via de systeembedieningsfunctie verbonden is, kunt u de bediening met de afstandsbediening van de SU-R1uitvoeren.
• Deinstalling van de uitgangsrechtie worden afzonderlijk opijdere aansluitoptie van de luidspreker toegepast (A/B/A+B).
• Al naargelang het type aangesloten luidsprekers, za het effect van de uitgangsrechtiefunctie minimaal zijn.
• De gecorrigeerde uitgave blijft van kracht tot u de karakteristieken opnieuw meet. Als u andere luidsprekers gebruikt, moet de meting overgedaan worden.

Bediening

1 Druk de on-/off-knop van dit toestel op [一 / 1]

• Het power-controlelampje za blauw branden.

2 Draai aan de ingangskeuzeknop.

Selecteer een aftseelapparaat en een gain-waarde.

ANALOG (dB) (-30/−20/−10/0)	Selecteer een optimale instelling voor het aangesloten apparaat. (⇒ onder)
DIGITAL	Selecteer deze instelling wonneer u de systeembedieningsfunctie gezruikt.

3 Draai aan de luidsprekerkeuzeknop.

Selecteer de luidsprekeraansluitingen via welke de audio uitgegeben zal worden.

OFF	Geeft geen audio UIT.
A	Geeft audio UIT de luidsprekersuit die op de A-aansluitingenaangesloten+zijn.
B	Geeft audio UIT de luidsprekersuit die op de B-aansluitingenaangesloten+zijn.
A+B	Geeft audio UIT de luidsprekersuit die op de A en B-aansluitingen aangesloten+zijn.

4 Bedien het apparaat dat voor het afspelen gezruikt worden.

Instelling van ingangskeuzeknopijdens analogue invoer

Zet de waarde voor een normale werking op [0].
- Om met lage volumeniveaus af te spelen, verlaagt u de gain-waarde van dit toestel door de ingangskeuzeknop op [-30], [-20] of [-10] van [ANALOG (dB)] te zetten. Hierdoor zullen fouten van de analogog/digitalomzetting die in dit toestel optreten geminaliseerd worden.

Gebruik van de systeembedieningsfunctie

U=kunt dit toestel en de SU-R1 gelijktijdig en gemakkelijk bedieren met de afstandsbediening van de SU-R1.

Voorbereidingen

① Verbind dit toestel en de SU-R1 met kabels voor systeembediening. (⇒ 10)
② Zet de ingangskeuzeknop op [DIGITAL]. (⇒ 13)
③ Druk de on/off-knop op dit toestel en SU-R1 op [■/I].
④ Als "Digital Link" op "Off" gezet is, op de SU-R1, verander de instelling dan in "On".

Dit toestel en SU-R1 gewelijkijdig op on/stand-by schakelen

• Als u de afstandsbediening van de SU-R1 op de SU-R1RCT en op [D] drukt wanner dit toestel en SU-R1 op destand-by-modus staan, zullen dit toestel en de SU-R1gelijktijdig ingeschakeld worden.
• Als u de afstandsbediening van de SU-R1 op de SU-R1 richt en op [D] drukt wanner dit toestel en SU-R1 ingeschakeld zich, zullen dit toestel en SU-R1 geleijktijdig de stand-by-modus binnengaan.

■ Meten van de kenmerken van de versterker en corrigeren van de uitgave waarvan

U kurz bedieten met het gebruik van de afstandsbediening van de SU-R1. ( 13)

• Raadpleeg voor informatie over de bediening van de SU-R1 ook de gebruiksaanwijzing waarvan.

Verhelpen van ongemakken

Voer eerst de onderstaande controlesuit voordat u het apparaat LASTREPAPEEREN. Als u twijfelt aan het resultaat van enkele controles, of als de oplossingen die door de volgende gids worden voorgesteld het probleem NIEETVERHOPEN, neem dan contact op met uw verkoper voor advies.

Alle instellingen opniew op de fabrieksinstellungen zetten

Verricht een reset van het geheugen als de volgende situations optreden:

• Er is geen reactie als op de knoppen gedrukt worden.
• U wilt de geheugeninhouden wissen en resetten.
  Als het toestel uitgeschakeld is:
  ① Druk op [DIMMER] en blij deze ingedrukt honden.
  ② Terwijl u [DIMMER] ingedrukt houdt, drukt u op de on/off-knop van het toestel.
• Blijf [DIMMER] ingedrukt houden tot het power-controlelampje en het LAPC-controlelampje twee koer knipperen.

Warmteopbouw van dit toestel.

• Dit toestel worden warm als het volume hoop is. Dit is geen reden voor bezorgdheid.

Het is möglichk, datijdens de weergave een "zoemgeluid" te horen is.

• Er bevindt zich een netsnoor of fluorescent Licht vlakbij de kabels. Houd andere apparatuur en snoeren verwijderd van de kabels van dit toestel.
• Een sterk magnetisch veld vlak bij een TV of vlak bij andere apparatuur kan een nadelige invloed hebben op de audiokwaliteit. Houd dit toestel verwijderd van dergelijke apparaten.
• De luidsprekers können geluid latent horen als een apparaat vlak bij krachtige radiogolven uitzendt, Zoals wonneer met een mobiele telefoon gebeld worden.

Geen geluid.

• Controller de aansluitingen maar de luidsprekers en andere apparatuur. Nadat de verbindingen gecontroleerd zich, meet u de karakteristieken van de versterker. (→ 13)
• Controller of de correcte ingangsbron geselecteerd is.
• Steek de stekker van de aan te sluiten kabels volledig maar binnen.
• Zet de luidsprekerkeuzeknop op iets anders dan [OFF]. ( 13)

De piekstroommeter werkt nicht.

• In de volgende gevallen werktDEXe meter nicht.

• Als hetlicht van de piekestroommeter uitgeschakeld worden door op [DIMMER] te drukken.

• Als dit toestel op mute gezet worden door op [MUTE] te drukken op de afstandsbediening van de SU-R1. (Alleen als de ingangskeuzeknop op [DIGITAL] gezet is.)
• Als de luidsprekerkeuzeknop op [OFF] gezet is.

De systeembedieningsfunctie werkt nicht.

• Verbind de kabels met de passende LR-aansluitingen op dit toestel en de SU-R1.

Het toestel wordt automatisch uitgeschakeld.

Is de auto off-functie ingeschakeld? ( 7)
- Als de SU-R1 via de systemdembedingenfsfunctionie met dit toestel verbonden is, kan het zijn dat dit toestel automatisch de stand-by-modus binnengaat als de SU-R1 de stand-by-modus binnengaat. ( 10, 14)
- Dit toestel bevat een beveiligingscircuit om schade te voorkomen als gevolg van warmte-opbouw. Als u dit toestel langeijd met een hoog volumeniveau gebruikt, kan het automatisch uitgeschakeld worden.

Wacht tot dit toestel afkoelt alvorens het wee in te schaken. (gedurende ongeveer 3 minutes)

Specifications

ALGEMEEN

Stroomtoevoer

AC 220 V tot 240 V, 50/60 Hz

Stroomverbruik

210 W

Stroomverbruikijdens de stand-by-modus

Ong. 0,7 W

Stroomverbruik tijdensuitschakeling

Ong. 0,3 W

Bedrijfstemperatuurbereik

0^ tot +40^

Bedrijfsvochtigheidsbereik

35% tot 80% RH (geen condensatie)

VERSTERKER

Uitgangsvermogen

150 W + 150 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF)

300 W + 300 W (1 kHz, T.H.D. 0,5%, 4 Ω, 20 kHz LPF)

Frequentierresponses

1 Hz tot 90 kHz (-3 dB, 8 Ω)

THD+N

0,05% (1 kHz, 75 W, 8Ω, 20 kHz LPF)

Ingangsgveogeligheid/Ingangsimpedantie

UNBALANCED

1,2 Vrms / 47 kΩ (ANALOG 0 dB)

BALANCED

1,2 Vrms / 47 kΩ (ANALOG 0 dB)

GAIN

29 dB (ANALOG 0 dB)

Laadimpedantie

A of B, twee draden

4 Ω tot 16 Ω

A+B

8 Ω tot 16 Ω

AANSLUITINGEN

Analoge ingang

UNBALANCED

Penstekker

BALANCED

3 Pinnen XLR

Digitale ingang

Technics Digital Link

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
  Gewicht en afmetingen zijn bij benadering.
