Producttype	Netwerkvoorversterker/speler
Merk	Panasonic
Model	SU-R1EB
Kleur	Zwart
Voeding	AC 220-240 V, 50/60 Hz
Stroomverbruik	60 W
Sluitstandverbruik	Laag (netwerkstandby uitgeschakeld)
Analoge ingangen	LINE 1, LINE 2 (RCA)
Digitale ingangen	AES/EBU (XLR), coax ×3 (RCA), optisch (Toslink), USB-A (voor), USB-B (pc)
Analoge uitgangen	BALANCED (XLR), UNBALANCED (RCA)
Digitale uitgangen	AES/EBU (XLR), coax (RCA), optisch (Toslink), Technics Digital Link (RJ45)
Hoofdtelefoonuitgang	Jack 6,35 mm stereo
Netwerk	Ethernet 10/100 Base-TX (RJ45)
Ondersteunde audioformaten (USB)	MP3, AAC, WMA, WAV, FLAC, AIFF, ALAC, DSD (DSF/DFF)
Ondersteunde audioformaten (pc USB-B)	PCM tot 384 kHz/32 bit, DSD
Ondersteunde audioformaten (netwerk DLNA)	MP3, AAC, WMA, WAV, FLAC, AIFF, ALAC, DSD
Speciale functies	Technics Digital Link, Digital Noise Isolation, gescheiden voeding, LAPC, Re-master, Directe modus, verzwakker, uitgang uitschakelen
Gebruiksgemakfuncties	Uitschakeltimer, automatische uitschakeling, netwerkstandby, bediening via Technics Music App
Onderhoud	Droge of licht vochtige zachte doek, geen oplosmiddelen
Veiligheid	Niet blootstellen aan vocht, niet openen, stekker uittrekken vóór reiniging

Veelgestelde vragen - SU-R1EB PANASONIC

Hoe verbind ik het apparaat met een bekabeld netwerk?

Sluit een netwerkkabel (categorie 7 of hoger) aan tussen de LAN-poort aan de achterkant van het apparaat en uw router. Zorg ervoor dat het apparaat is uitgeschakeld tijdens het aansluiten en zet het dan aan. De netwerkconfiguratie gebeurt automatisch.

Hoe luister ik naar muziek via AirPlay?

Zorg ervoor dat het apparaat en uw iOS-apparaat of iTunes zich op hetzelfde netwerk bevinden. Open op uw iPhone/iPad de app Muziek en tik op het AirPlay-pictogram. Selecteer 'Technics SU-R1'. Stel het volume in en start de weergave.

Hoe voer ik een firmware-update uit?

Verbind het apparaat via het netwerk met internet. Druk op [SETUP] op de afstandsbediening, selecteer 'F/W Update' en bevestig met 'Yes'. Trek de stekker niet uit tijdens de update. Wanneer deze is voltooid, haalt u de stekker gedurende 3 minuten uit het stopcontact en steekt u hem er weer in.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Druk op [SETUP] op de afstandsbediening, selecteer 'Initialization' en bevestig tweemaal met 'Yes'. Alle instellingen worden gewist.

Waarom is er geen geluid?

Controleer of de juiste ingangsbron is geselecteerd, of het volume niet op nul staat en of de kabels correct zijn aangesloten. Zorg ervoor dat de audio-uitgangen (Digital Output, Analog Output of Digital Link) op 'On' zijn ingesteld in het SETUP-menu.

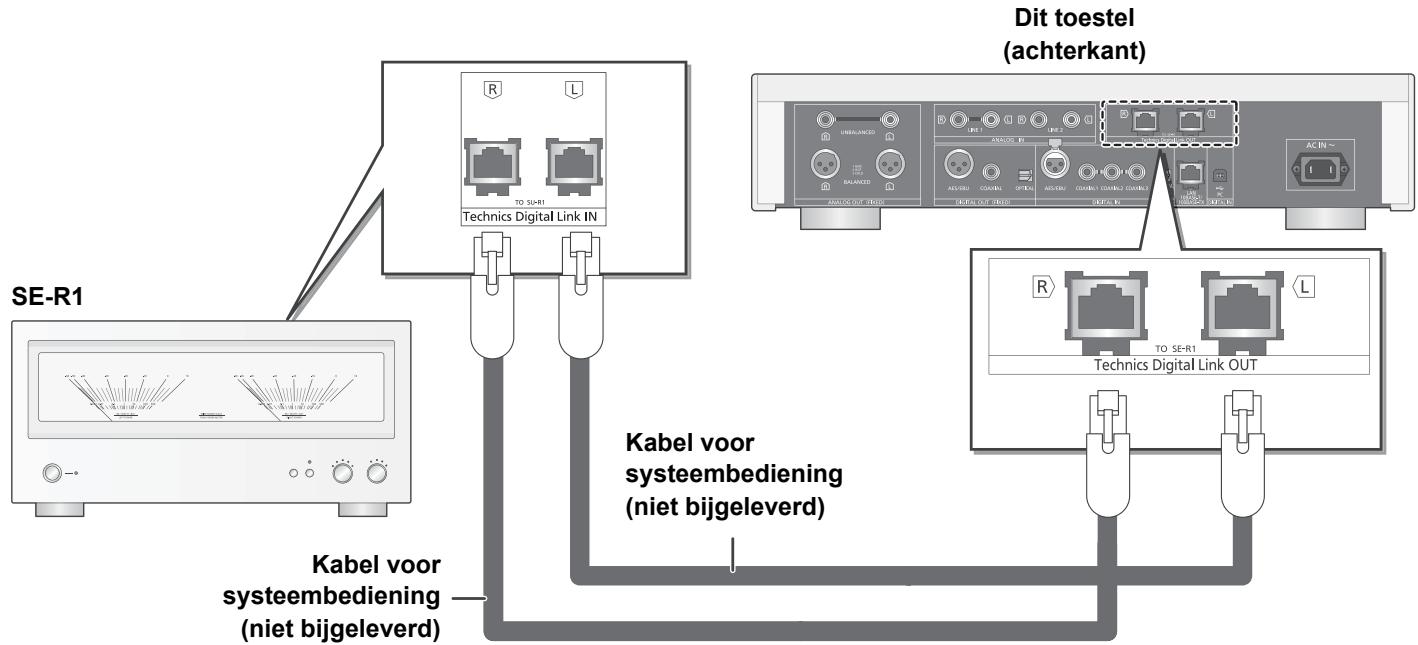

Hoe gebruik ik de Technics Digital Link-functie?

Verbind de systeem-aansluitingen (Technics Digital Link OUT) van het apparaat met die van de SE-R1-versterker met LAN-kabels. Stel de ingangskeuzeschakelaar van de SE-R1 in op [DIGITAL] en zet beide apparaten aan. De bediening en audio-overdracht verlopen via deze link.

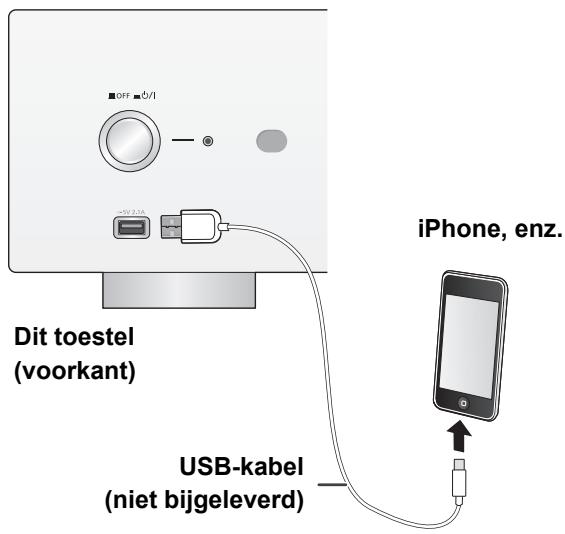

Hoe sluit ik een iPhone/iPad/iPod aan?

Gebruik de USB-kabel die bij uw Apple-apparaat is geleverd. Sluit deze aan op de USB-poort aan de voorkant van de SU-R1EB. Druk op [USB] op de afstandsbediening om de bron te selecteren. De muziek kan worden afgespeeld en het apparaat wordt opgeladen.

Welke audioformaten worden ondersteund bij USB-weergave?

De ondersteunde formaten zijn MP3, AAC, WMA, WAV, FLAC, AIFF, ALAC en DSD (.dff/.dsf-bestanden). De bemonsteringsfrequenties variëren per formaat (tot 192 kHz voor PCM en 5,6 MHz voor DSD).

Hoe activeer ik de automatische uitschakelfunctie?

Standaard is de automatische uitschakeling ingeschakeld: het apparaat gaat na 20 minuten zonder gebruik of geluid in standby. Om het uit te schakelen, gaat u naar SETUP > AUTO OFF en selecteert u 'Off'.

Wat te doen als de afstandsbediening niet werkt?

Controleer of er geen obstakel voor de sensor van het apparaat staat. Vervang de batterijen indien nodig. Als een ander apparaat reageert op de afstandsbediening, wijzig dan de code: houd [OK] + [1] 4 seconden ingedrukt voor modus 1 of [OK] + [2] voor modus 2.

GEBRUIKSAANWIJZING SU-R1EB PANASONIC

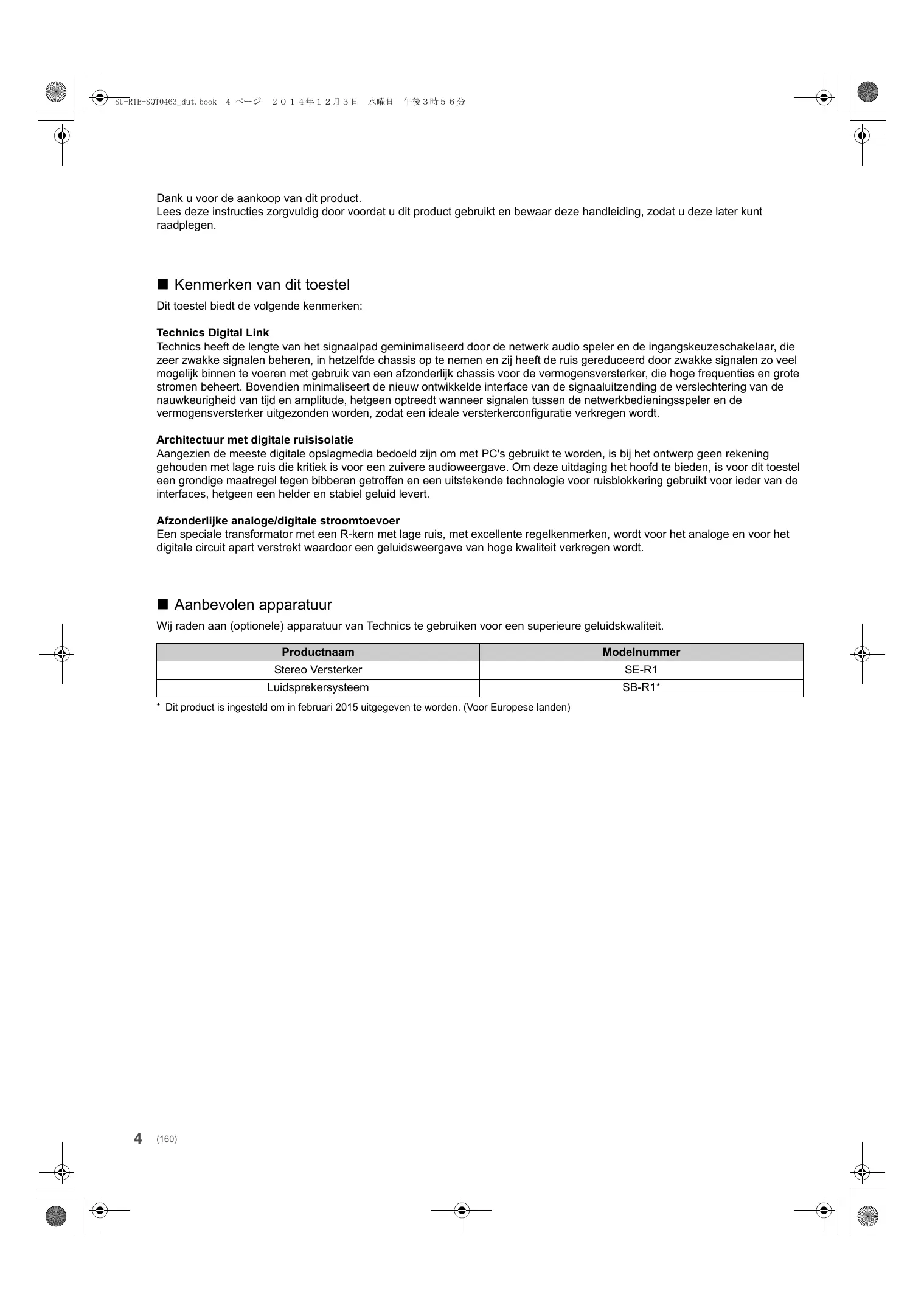

Dank u voor de aankoop van dit product.

Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

■ Kenmerken van dit toestel

Dit toestel biedt de volgende kenmerken:

Technics Digital Link

Technics heeft de lenghte van het signaalpad geminaliseerd door de network audio spelere en de ingangskeuzeschakelaar, die zeer zwakke signalen beheren, in hetzelfde chassis op te nemen en zich hebdt de ruis gereduceerd door zwakke signalen zo veel möglichk binnen te voeren met gebruik van een afzonderlijk chassis voor de vermogensversterker, die hoge freiements en groote stromen beheert. Bovendien minimaliseert de neueuw ontwikkelde interface van de signaaluitzending de verslechtering van de nauwkeurigheid vanijd en amplitude, hetgeen optreedt wanner signalen tussen de netwerkbedieningsspeler en de vermogensversterker uit gezonden worden, zatat een ideale versterkerconfigatie verkreten wordt.

Architectuur met digitale ruisisolatie

Aangezien de meeste digitale opslagmedia bedoeld zijn om met PC's gebruikt te worden, is bij het ontwerp geen rekening gehonden met lage ruis die kritiek is voor een zuivere audioweergave. Om deze uitdaging het hoofd te bieden, is voor dit toestel een grondige maatregel gegen bibberen getroffen en een uittstekende technologie voor ruisblokkering gebruikt voor ieder van de interfaces, hetgeen een helder en stabel geluid levert.

Afzonderlijke analoge/digitale stroomtoevoer

Een speciale transformator met een R-kern met lage ruis, met excellente regelkenmerken, worden voor het analoge en voor het digitale circuit apart verstrekt waardoor een geluidsweergave van hoge kwaliteit verkreten worden.

Aanbevolen apparatuur

Wij raden aan (optionele) apparatuur van Technics te gebruiken voor een superieure geluidskwaliteit.

Productnaam	Modelnummer
Stereo Versterker	SE-R1
Luidsprekersystem	SB-R1*

• Dit product is ingesteld om in februari 2015 uitgegeven te worden. (Voor Europese landen)

Veiligheidsmaatregelen

WAARSCHUWING

Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen
• Stel dit toestel nicht bloot aan regen, vocht, druppels of spetter.
• Plaats geen met vloeistof gezulde objecten, zoals vazen, op dit toestel.
• Gebruik alleen de aanbevolen accessoires.
• Verwijder de afdekking Niet.
• Repairer dit toestel nicht zichl. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.
• Laat geen metalen voorwerpen in dit toestel vallen.
• Plaats geen zware voorwerpen op dit toestel.

Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Controller de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.

• Steek de stekker volledig in het stopcontact.
• Trek nierten aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.
  Hanteer de stekker nicht met natte handen.
• Houd het hoofdeel van de stekker vast als u deze UIT het stopcontact neemt.

• Gebruik geen beschadigde stekker of stopcontact.

• De hoofstekker schakelt het apparaat UIT.
  Installer het apparaat op een dergelijke wijze dat de hoofstekker omnideddelijk UIT het stopcontact kan worden getrokken.

VOORZICTTG

Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.
• Dit toestel kanijdens het gebruik de interferentie van radio's ontvangen die veroorzaakt worden door mobiele telefoons. In dat geval dient u de afstand zusammen dit toestel en de mobiele Telefon te vergroten.
• Dit toestel is bestemd voor gebruik in een tropisch klimaat.

Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen

• Installeer of plaats dit toestel Niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controller of het toestel goed geventileerd worden.

• Blokker de ventilatieopening van dit toestel Niet met kranten, tafelkleden, gordijnen, enzovoorts.

• Stet dit toestel nil nicht bloot aanrechtstreeks zonlicht, hoge temperaturen, hoge vochtigkeit en overmatige trillingen.

• Til of draag dit toestel Niet aan een van diens knappen. Dit kan tot gevolg hebden dat het toestel valt waardoor persoonlijk letsel of een slechte werking verooorzaakt kan worden.

Batterij

• Er bestaat explosiegevaar als de batterij net correct geplaatst worden.
  Vervang de batterij alleen door een van het type dat door de fabrikant aanbevolen worden.

• Het verkeerd hanteren van batterijen kan het lekken van elekrolyt tot gevolg hebben waardoor brand kan ontstaan.

• Neem de batterijui ult als u denkt dat u de afstandsbedingiene tijt nicht zult grueken. Bewaar hem in een koele, donkere plaats.

• Verwarm de batterijen nicht en stel deze nicht bloot aan vuur.
• Laat de batterij(en) nielt rouge tij in een auto in direct zonzlicht litgen verwilde portieren en de raampjes gesloten zijn.
• Probeer de batterijen nooit open te make n of kort te sluiten.

• Laad geen alkaline of mangoanbatterijen op.

• Gebruik geen batterijen waarvan de buitenlaag is afgehaald.

• Neem voor het weggooijen van de batterijen contact op met die plaatselijke autoriteiten of uw verkoper en vraag waat de juiste weggooimethode is.

Het ontdoen van oude apparatuur en batterijen. Enkel voor de Europese Unie en landen met recycle systemen.

Deze symbolen op de produits, verpakkingen en/of begeleidende documenten beteken dat gebruekte elektrische en elektronische producten en batterijen nicht samen moot worden weggegood met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude produits en batterijen, gelseve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kosbare hulpbronnen en voorkomt u potentièle negatieve effecten op de voolsgezondheid en het milieu.

Voor meer informatie over inzameling en recycling kutu contact opnemen met uwplaatselijke gemeente.

Afhankelijk van uw nationale wetgeving konnen er boetes worden opgelegd bij het onjuist weglooien van dit soort afval.

Let op: het batterij symbool (Onderstaand symbool).

Dit symbool kan in combinatie met een chemisch symbool gezebrukt worden. In dit geval volstaan de eisen, die zich vastgesteld in de richtlijnen van de desbetreffende chemische stof.

Inhoudsopgave

Veiligheidsmaatregelen 5

Accessoires 6

Verzorging van het toestel. 6

Snelzoekgids voor de bediening 7

Voorbereidingen 9

Basisbedieningen. 13

Netwerkinstellungen 14

Afspelen van muziekbestanden op de DLNA-server ... 15

Gebruik van iPhone/iPad/iPod 16

Gebruik van AirPlay 17

Gebruik van USB-apparatuur 17

Gebruik van een PC, enz. 19

Geluidsinstselling 20

Overige 21

Verhelpen van ongemakken 23

Specifications. 26

Over de beschrijvingen die in denen handleiding staan

• Doorverwijspagina's worden aangeduid als "→ OO".
• De getoonde illustraties konnen afwijken van uw apparaat.
• Tenzij anders aangegeven要去en de beschreiben handelingen met de afstandsbediening uitgevoerd worden.

Accessoires

1 Netsnoeren

Behalve voor Zwitserland

1 Netsnoeren

Voor Zwitsserland

1 Afstandsbediening

(N2QAYA000095)

2 Batterijenafstands

bediening

• De productnummers die in deze gebruiksaanwijzing verstrekt worden, zichn correct met ingang van november 2014. Ze können aan wijzigingen onderhevig zichn.
• Het netsnoer Niet met andere apparatuur gebruiken.

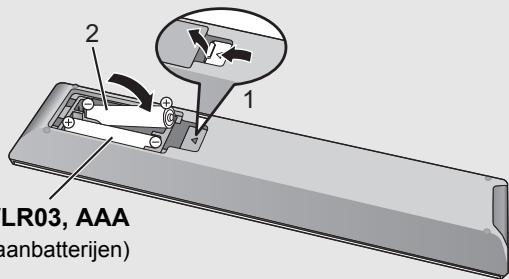

Deafstandsbediening gebruiken

Plaats de batterij op een wijze dat de polen
(+en-) samenvallen met die in de afstandsbediening.
Richt deze op de signaalsensor van de afstandsbediening op dit apparatus. ( 7)
- Bewaar de batterijen buiten het bereik van kinderen om inslikken ervan te voorkomen.

(Alkali- of mangoanbatterijen)

Verzorging van het toestel

Trek het netsnoer uit het stopcontact alvorens onderhoud uit te voeren. Reinig dit toestel met een zachte doeck.

• Als het toestel erg vuil is, wring dan een nat gemaakte doek goed UIT en veeg het vuil weg. Neem het toestel cervolgens met een zachte doeck af.
• Gebruik geen oplosmiddelen, zoals benzine, verdunners, alcohol, reinigingsmiddelen voor de keuken, chemische doekjes, enz. Deze+knen de ombouw verwormen of de coating doeon afbladderen.

Snelzoekgids voor de bediening

Dit toestel

Voorkant

① On/Off-knop toestel [OFF 0/1]

Gebruik deze knop om het toestel in en uit te schakelen.

[OFF] (off): Het toestel isuitgeschakeld.

[10/1] (on): Het toestel is ingeschakeld.

• Het toestel verbruikt nog steeds eenkleine hoeveelheid stroom in de off-modus. In de off--modus worden minder stroom verbruikt. ( 26)

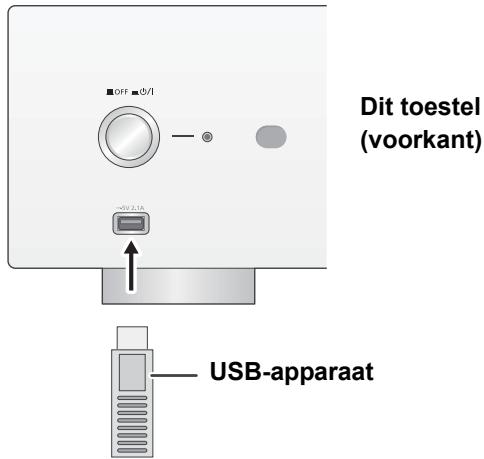

② Poort voor iPhone/iPad/iPod en USB-apparaten (⇒ 16, 17)
③ Power-controlelampje

De kleur van het contrôlelampje verandert al naargelang de status van dit toestel.

Blauw	Het toestel is ingeschakeld.
Rood	Het toestel staat op de stand-by-modus.

④ Afstandsbedieningssignaalsensor

Afstand: Binnen ongeveer 7 m direct ervoor Hoek: Ong. 30^ links en rechts

⑤ Volumeknop

Regel het volume van de hoofdtelefoon-set of de SE-R1. ( 13)

• Het is nicht möglich het volume te regelen van de apparaten die met de analoge of digitale audio-uitgangen verbonden zijn.
• De snugluid waarblij het volume geregeld wordt, varieert afhankelijk van hoe snug aan de knop worden gedraaid.

⑥ Display
⑦ Basisknoppen voor de bediening

►/II	Afspelen/Pauze
RETURN	Keert terug maar de vorige weergave

• Druk op het toestel op [RETURN] en blij gezende ingedrukt houden om het HOME-menu waar teGXeN. ( 13)

(8) Hoofdtelefoonbus

Om een stekker van een hoofdtelefoon-set aan te sluiten.

Overmatig geluidsvolume via oor- en hoofdtelefoon kan gehoorverliesveroorzaken.
- Langeijd luisteren op vol volume kan de gebruiker gohoorschade gehen.

Multi-bedieningsknop ( 13)

• Draai deze knop met de wijzers van de klok mee en tegen de wijzers van de klok in om de ingangsbron om te schakenen, items langs te lopen en omijdens het afspelen te skippen.
• Druk op de knop om een item in te stellen; druk op de knop en houd hem ingedrukt om het menuschem binnen te gaan.

Achterkant

10 Aansluitingen analoge audio-uitgang [UNBALANCED] ( 10)

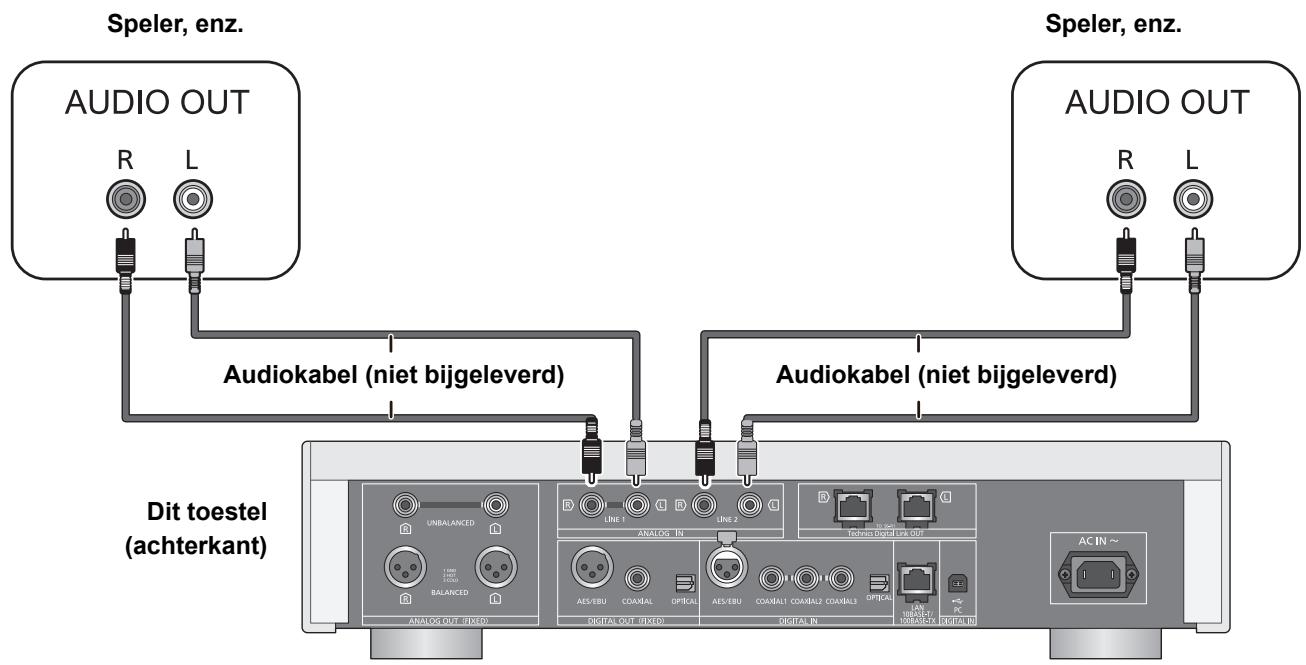

⑪ Aansluitingen analoge audio-ingang [LINE1][LINE2] (⇒ 10)
② Systeemaansluiting [Technics Digital Link OUT] ( 9)
⑬ Markering productidentification Het modelnummer worden aangegeven.
Aansluiting analoge audio-uitgang [BALANCED] ( 10)
15 Aansluiting digitale audio-uitgang [AES/EBU] (⇒ 11)
16 Aansluiting digitale audio-uitgang [COAXIAL] (⇒ 11)
⑰ Aansluiting digitale audio-uitgang [OPTICAL] (⇒ 11)

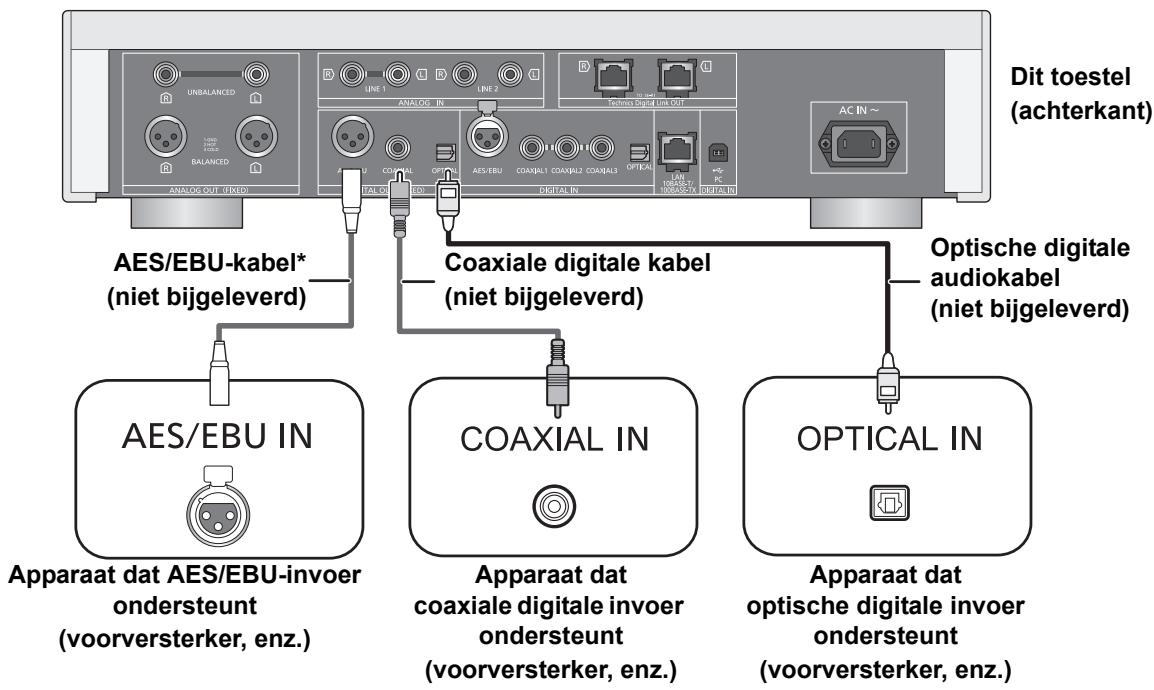

Aansluiting digitale audio-ingang [AES/EBU] (⇒ 11)
Aansluitingen digitale audio-ingang [COAXIAL1]/[COAXIAL2]/[COAXIAL3] (⇒ 11)
20 Aansluiting digitale audio-ingang [OPTICAL] ( 11)
② LAN-poort [LAN] (⇒ 14)
② Aansluiting digitale audio-ingang [PC] ( 19) Om een PC, enz., aan te sluiten.
② ACIN-aansluiting[ACIN\~] ( 12)

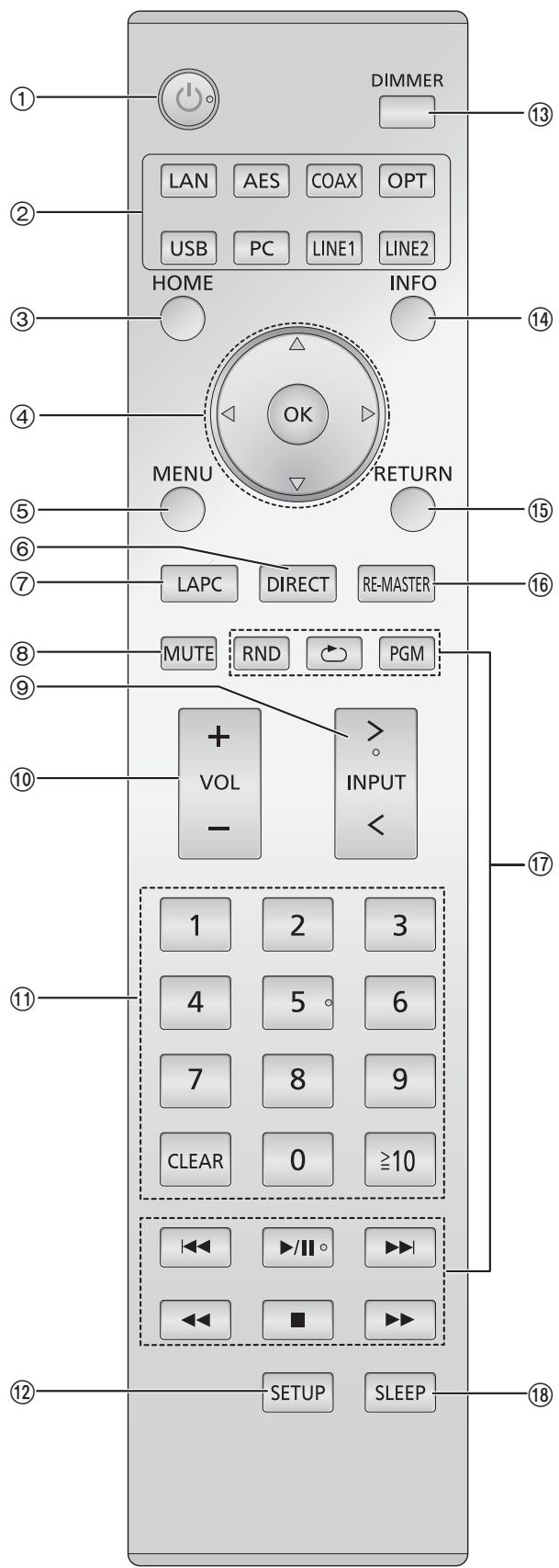

Afstandsbediening

$$ 1 2 3 4: [ \geq 1 0 ] \rightarrow [ \geq 1 0 ] \rightarrow [ \geq 1 0 ] \rightarrow [ 1 ] \rightarrow [ 2 ] \rightarrow [ 3 ] \rightarrow [ 4 ] $$

① [S]: Stand-by/Aan schakelaar
Indrukken om het apparaat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparaat nog steeds eenkleine hoeveelheid stroom.
- De afstandsbediening werkt nicht als het power-controlelampjeuit staat.
② Selecteer de ingangsbron
[HOME]: HOME menu weergeven
(4) [, , , ] / [OK] : Selectie/OK
(5) [MENU]: Gaat menu binnen (⇒ 21)
(6) [DIRECT]: Schakelt Directe mode in/uit (⇒ 20)
(7) [LAPC]: Meet de karakteristieken van de versterker en corrigeert de uitgave waarvan ( 12)
[MITE]: Zet het geluid van de hoofdtelefoon-set uit of van de SE-R1 (⇒ 13)
(9) [>INPUT <]: Selecteer de ingangsbron
[+] [+ VOL -]: Regel het volume van de hoofdtelefoonset of de SE-R1 (⇒ 13)
- Het is nicht möglich het volume te regelen van de apparaten die met de analoge of digitale audio-uitgangen verbonden zijn.
① Cijfertoetsen, enz.
- Om een nummer van 2 cijfers te selecteren Voorbeeld:
16: [≥10] → [1] → [6]
- Om een nummer van 4 cijfers te selecteren Voorbeeld:
- [CLEAR]: Wist de ingevoerde waarde.
^12 [SETUP]: Toont het setup-menu (⇒ 14, 20, 21, 22, 23)
[DIMMER]: Regelt de helderheid van het display, enz. ( 13)
INFO: Informatie over het af te spelen materiaal bekijken
Druk op deze knop om nummer, artiest, albumnaam, bestandstype, samplingfrequentie en andere informatatie wee te gehen.
[RETURN]: Keert terug maar de vorige weergave
[RE-MASTER]: Schakelt Re-master in/uit (⇒ 20)
⑦ Basistoetsen voor de bediening van het afspelen
[Sleep]: Instellen slaaptimer ( 21)

Voorbereidingen

• Zet alle apparatuur uit voordat u de aansluiting tot stand brengt en lees de betreffende gebruiksaanwijzing.
• Sluit het netsnoer Niet aan zolang alle andere verbindingen Niet voltooid+zijn.
• Steek de stekker van de aan te sluiten kabels volledig maar binnen.
• Buig de kabels nicht om bij scherpe hoeken.

Verbinding systemdiening met een SE-R1

• U kurz digitale audiosignalen uit dit toestel uitzenden en muziek afspelen.
• U(Int)knt dit toestel en SE-R1 gelsektijdig en gemakkelijk bedieren met de afstandsbediening. ( 23)

• Gebruik rechte LAN-kabels van categorie 7 of hoger (STP) als u een aansluiting op randapparatuur tot stand brengt.
• Wij bevelen aan kabels met een lenghte van 3m of korte te gebruiken.
• De systeemaansluiting en de LAN-poort zijn identiek van vorm. Zorg ervoor geen van de kabels van de systeembediening, die op de systeemaansluiting van de SE-R1 aangesloten zijn, per ongeluk op de LAN-poort aan te sluiten.
• Sluit de SE-R1 Niet op een andere manier aan dan hierboven beschreiben worden.

■ Polariteit van de gebalanceerde audio-aansluitingen

Steek de kabelpennen zo waar binnen dat de polariteiten ervan bij de polariteiten van de gaten passen.

■ Afsluiten van de gebalanceerde kabels

Trek de kabels waar buiten werwijl u boven de aansluitingen op [PUSH] drukt.

Verbinding makes met analogue audio-ingangsapparaten

U kurz analoge audiosignalen uit dit toestel uitzenden en muziek aftspelen.

bijv.

Voorversterker met gebalanceerde ingangsansluitingen
Voorversterker met ongebalanceerde ingangsansluitingen

* Wij bevelen aan kabels met een lenghte van 3 m of korter te gebruiken.

Verbinding makes met analogue audio-uitgangsapparaten

U kurz analoge audiosignalen maar dit toestel zenden en muziek afspelen.

bijv.

Verbinding makes digitale audio-ingangsapparaten

U kurz digitale audiosignalen uit dit toestel uitzenden en muziek afspelen.

bijv.

* Wij bevelen aan kabels met een lenghte van 3 m of korte te gebruiken.

Verbinding makes met digitale audio-uitgangsapparaten

U kurz analoge audiosignalen maar dit toestel zenden en muziek afspelen.

bijv.

* Wij bevelen aan kabels met een lenghte van 3 m of korter te gebruiken.

- De digitale audio-ingangen van dit toestel hunnen alleen lineaire PCM-signalen detecteren. Raadpleeg voor details de gebruiksaanwijzing van het apparaat.

Netsnoeraansluiting

Sluit aan nadat alle andere aansluitingen zich gemaatk.

Dit toestel (achterkant)

■ Afsluiten van het netsnoer van dit toestel

Trek het netsnoer maar buiten verwijl u de bovenkant en zijkanten van de connector indrukt.

• Ofschoon de netstroomschakelaar op [■OFF] staat, is het toestel Niet volledig van de netspanning afgesloten. Trek de stekker uit het stopcontact als u het toestel langeijd Niet zult gebruiken. Plaats het toestel op een wijze dat de stekker gemakkelijk verwijderd kan worden.

Meten van de kenmerken van de versterker en corrigeren van deuitgave waarvan

Als de SE-R1 via de systeembedieningsfunctie met dit toestel verbonden is,kest u de bediening met de afstandsbediening van dit toesteluitvoeren.

Houd [LAPC] ingedrukt tot het LAPC-controlelampje op de SE-R1 begint te knipperen.

• De SE-R1 zal beginnen met het meten van de karakteristieken van de versterker, als deze met de luidsprekers verbonden is.

• Raadpleeg voor informatie over de bediening van SE-R1 ook de gebruksaanwijzingen waarvan.

Basisbedieningen

Voorbereiding

Maak de muziek gereed die u wilt afspelen.
- Schakel het aangesloten apparaat (versterker, enz.) in een verlaag het volume waarvan.

1 Druk de on-/off-knop van dit toestel op [一 / 1]

• Het power-controlelampje za blauw branden.

2 Druk op ongeachtwe welke van de ingangsbronknoppen. ( 8)

LAN	Verbind dit toestel met een netwerk en spelé de muziek via het netwerk af. (⇒ 15)
AES	Speelt muziek af van digitale audio-uitgangsapparaten. • Druk op [COAX] om “COAX1”/“COAX2”/“COAX3” te selecteren.
COAX
OPT
USB	Speelt muziek af die opgeslagen is op een USB-apparaat of een iPhone/iPad/iPod. (⇒ 16, 17, 18)
PC	Speelt muziek af die opgeslagen is op een PC, enz. (⇒ 19)
LINE1/LINE2	Speelt muziek af van analoge audio-uitgangsapparaten.

3 Druk op [, ] , selecteer een item en druk op [OK].
- Als er geen andere items zijn, herhaal dan deze stap.
4 Afspelen starten.

■ Gebruik van de multi-bedieningsknop

1 Druk op het toestel op [RETURN] en blij deze ingedrukt houden om het HOME-menu waar te gehen.
2 Draai de multi-bedieningsknop met de wijzers van de klok mee en gegen de wijzers van de klok in om een ingangsbron te selecteren en druk verwolgens op de knop.
3 Draai de multi-bedieningsknop met de wijzers van de klok mee en gegen de wijzers van de klok in om een item te selecteren en druk cervolgens op de knop.
4 Afspelen starten.

Regel het volume van de hoofdtelefoon-set of de SE-R1

Verbind dit toestel en de SE-R1 met kabels voor systeembediening. ( 23)

Het volume regelen

Druk op [+VOL - ]

• -- dB (min), -99,0 dB tot 0 dB (max)
• Als het volume van de SE-R1 geregeld worden,zet de ingangsselectieknop op de SE-R1 dan op [DIGITAL].

Het geluid uitzetten

Druk op [MUTE].

" ^ X word weergegeven.
- Opnieuw indrukken om te wissen. [] × wordt ook gewist als het volume geregeld worden of als het apparaat wordenuitgeschakeld.

Helderheid van het display

De helderheid van het display en van het power-controlelampje van dit toestel kan veranderd worden.

Druk herhaaldelijk op [DIMMER].

• Als het display uitgeschakeld worden, zal het alleen oplichten als dit toestel bediend worden. Voordat het display opnieuw uitgeschakeld worden, zal "Display Off" enkele seconden weergegeven worden.

Handelingen met gebruik van de speciale app "Technics Music App"

Als u de speciale app "Technics Music App" ({=} oup uw tablet/smarphone installeert, kunt u dit toestel en de SE-R1 bedieren met gebruik van een große verscheidenen aan functies.

Bezoek voor details:

www.technics.com/support/

Netwerkinstallingen

U kurz muziek van een iOS-apparaat (iPhone/iPad/iPod), een Android™-apparaat of een PC (Mac/Windows) maar dit toestel streamen met gebruik van het kenmerk AirPlay of DLNA. ( 15,17)

Om deze kenmerken te gebruiken,要去 dit toestel gebruik make van hetzelfde netwerk als het apparaat dat compatibel is met AirPlay of met DLNA.

Permanent bedrade LAN-verbinding

Doorgaans zal de aansluiting van een LAN-kabel de instelling al voltooien.

Dit toestel (achterkant)

A: LAN-kabel (niet bijgeleverd)

1 Haal de stekker van het netsnoeruit het stopcontact.
2 Verbind dit toestel met een breedband router, enz., met gebruik van een LAN-kabel.
3 Sluit het netsnoer op dit toestel aan en druk de on/off-knop van dit toestel op [一 / 1] ( 12)

Uitvoeren van network gerelateerde instellingen

U=knt de naam van dit toestel in het netwerkveranderen (Friendly Name), en een specifiek IP-adres, subnet mask, default gateway, primaire DNS, enz., gebruiken.

• Speel geen muziek af terwijl u deze instellingen verandert.

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "Network" te kiezen en drukervoigens op [OK].
3 Selecteer de details en voer ze in.
4 Druk op [OK] om de instellingen toe te passen.
5 Druk herhaaldelijk op [RETURN] om de instellenen te verlaten.
6 Druk op [D] om het toestel op de stand-by-modus te zetten.

Wacht tot "Please Wait" verdwijnt.

7 Voer de "Permanent bedrade LAN-verbinding"uit. ( links)

• Gebruik rechte LAN-kabels van categorie 7 of hoger (STP) als u een aansluiting op randapparatuur tot stand brengt.
• De LAN-poort en de systeemaansluiting zijn identiek van vom. Zorg ervoor de LAN-kabel, die op een ander apparaat aangesloten is, zoals een breedband router, Niet per ongeluk op de systeemaansluiting aan te sluiten.
• Als een kabel anders dan een LAN-kabel in de LAN-poort gestoken worden, kan het toestel beschadigd raken.
• Als u de netwerkinstellungen verandert onmiddelijk nadat u dit toestel ingeschakeld hebt, kan het even duren voordat de veranderingen toegepast worden.

Afspelen van muziekbestanden op de DLNA-server

U kunt muziekbestanden delen, die bewaard worden in de mediaserver met DLNA-certificatie (PC, smartphone, enz.), die op uw thuisnetwerk aangesloten is, en met dit toestel maar de inhoud ervan luisteren.

• Raadpleeg "Bestands-formaat" ( 28) voor het ondersteunde formaat

Voorbereidingen

• Voltooi de netwerkinstellingen. (⇒ 14)

• Verbind het apparaat dat gebruikt要去 worden met hetzelfde network als dit toestel.

• Voeg de inhoud en de map toe aan de bibliotheken van de Windows Media®-speler 11 of 12, of een smartphone, enz.

-Afspeellijst van Windows Media®-speler kan alleen de inhouden afspelen die in de bibliotheken bewaard zijn.
- Om Windows Media®-speler voor streaming te gebruiken, moet u dit van tevoren configureren.

Afspelen van een inhoud die op de DLNA-server opgeslagen is, met bediening vanaf dit toestel

U kurz op dit toestel muziek afspelen die op de DLNA-server opgeslagen is (DMP—Digital Media Player) door de DLNA-server met dit toestel te bedieren.

1 Druk op [LAN].

• Het selectieschem van de server zal weergegeven worden.

2 Druk op [, ] om een DLNA-server in het network te selecteren en druk verwolgens op [OK].

• Het selectieschem van de map/inhoud zal weergegeven worden.
• Mappen/inhoud können in een volgorde afgespeeld worden die anders is dan de volgorde op de server, afhankelijk van de specificaties waarvan.

3 Druk op [, ] , selecteer een item en druk op [OK].

• Als er geen andere items zijn, herhaal dan deze stap.

Handelingen met de afstandsbediening

Stoppen	Druk op [■].
Pauzeren	Druk op [▶/■]. · Druk nog een keer om het afspelen te her-vatten.
Springen	Druk op [↓▲] of [▶▲] om maar een track te springen. · Als u tijdens pauze op een van deze knappen drukt, za het afspelen opnieuw van start gaan.
Zoeken	Tijdens afspelen of pauzeren, druk op [▲] of [▶] en houdt deze ingedrukt.

■ Afspelen willekeurig herhalen

Druk op [RND].

ledere keer dat u op de knop drukt:

On	Alle nummers in een map worden willekeurig herhaald. • “RND ↦” wordt weergegeven.
Off	Schakelt de willekeurige herhaalmodus UIT.

■ Afspelen herhalen

Druk op [].

lederekeerdatuopdeknopdrukt:

1-Track	Speelt alleen de geselecteerde track af. ●“1 ” wordt weergegeven.
All	Alle nummers in een map worden herhaald. ●“ ” wordt weergegeven.
Off	Schakelt de herhaalmodus UIT.

Afspelen van een inhoud die op de DLNA-server opgeslagen is, met bediening vanaf een DMC

Door een apparaat te bedieren dat compatibel is met DMC (Digital Media Controller)kest u op dit toestel muziek afspelen die opgeslagen is op de DLNA-server (DMR— Digital Media Renderer).

1 Druk de on-/off-knop van dit toestel op [一 / 1]

2 Bedien het DMC-compatiblele apparaat en stel het in verbinding met dit toestel.

• De naam van dit toestel zal weergegeven worden als "Technics SU-R1" *_1,2 .
• Raadpleeg voor details over het gebruik van DMC-compatiblele apparatuur de gebruiksaanwijzing van de apparatuur of van de software.

• U kurz willekeurig herhaaldelijk aftspelen nicht gebruiken in combinatie met andere aftspeelmodussen.
• Wanneer u de DMC bedient, za het afspelen van andere audiobronnen stoppen en za de DLNA-uitgang de prioriteit hebben.
• Al naargelang de inhoud en de aangesloten apparatuur kan het zijn dat bedieren of afspelen nicht möglichk is.

1 “ _ ” duidt op een cijfer dat voor iedere reeks uniek is.
2 De apparaatnaam kan veranderd worden bij "Uitvoeren van network gerelateerde instelleningen". (⇒ 14)

Gebruik van iPhone/iPad/iPod

Verbind uw iPhone/iPad/iPod en u=kunt muziek afspelen die op een iPhone/iPad/iPod opgeslagen is, of de iPhone/iPad/iPod opladen.

- Compatiblele iPhone/iPad/iPod

iPhone 6 Plus / iPhone 6 / iPhone 5s / iPhone 5c / iPhone 5 / iPhone 4s / iPhone 4 / iPhone 3GS / iPhone 3G

iPad Air / iPad (3e en 4e generatie) / iPad 2 / iPad / iPad mini met Retina display / iPad mini

iPod touch (2e tot 5e generatie)

iPod nano (3e tot 7e generatie)

• De compatibiliteit is afhankelijk van de softwareversie. Maak een update van uw iPhone/iPad/iPod maar de LASTSE software voordat u deze met dit toestel gezruikt.
• Houd u er rekening mee dat Panasonic zich nicht aansprakelijk stelt voor het verlies van gegevens en/of informatie.
• Sluit de volgende modellen nicht op de poort aan:
• iPod classic, iPod [4e (kleurendisplay) en 5e (video) generatie], iPod nano (1e generatie)
  Er kan onverwacht gedrag optreden.
• De bediening kan anders blijken te zijn, afhankelijk van het model iPhone/iPad/iPod.

Een iPhone/iPad/iPod verbinden

Als u een iPhone/iPad/iPod aansluit, gebruik dan de waarvoort bestemde USB-kabel (niet bijgeleverd).

bijv.

Luisterenaarmuziekdie op- eeniPhone/iPad/iPod opgeslagenis

1 Verbind de iPhone/iPad/iPod met het toestel.
2 Druk op [USB].
3 Afspelen starten.

Handelingen met de afstandsbediening

Stoppen	Druk op [■].
Pauzeren	Druk op [▷/■]. • Druk nog een keer om het afspelen te her-vatten.
Springen	Druk op [◇] of [▷] om maar een track te springen.
Zoeken	Tijdens afspelen of pauzeren, druk op [◇] of [▷] en houdt deze ingedrukt.

• Het zou nodig hunnen zich het album, de artiest, enz. op de iPhone/iPad/iPod te要去en selecteren.
• Afhankelijk van de iOS-versie kan het zijn dat deze functie Niet beschikbaar is.

Opladen van een iPhone/iPad/iPod

Als het toestel ingeschakeld is, gaat het opladen van start als een iPhone/iPad/iPod met dit toestel verbonden wordt.

• Opladen is nicht möglich als dit toestel uitgeschakeld is.

• Controller of het toestel ingeschakeld is wanner u het opladen start.

• Als een iPhone/iPad/iPod met een lege batterij opgeladen worden, schakel dit toestel dan niet op de stand-by-modus zolang de iPhone/iPad/iPod Niet werkzaam is.

• Controller de iPhone/iPad/iPod om te kijken of de batterij volledig geladen is. Is hij eenmaal volledig geladen, verwijder dan de iPhone/iPad/iPod.

• Het laden stopt wanneer de batterij volledig geladen is. De batterij zal vanzelf leegraken.

Gebruik van AirPlay

AirPlay werk met iPhone, iPad en iPod touch met iOS 4.3.3 of nieuwer, Mac met OS X Mountain Lion of nieuwer en PC met iTunes 10.2.2 of nieuwer.

Naar muziek luisteren met AirPlay

Voorbereidingen

• Voltooi de netwerkinstellingen. (⇒ 14)
• Verbind het iOS-apparaat of de PC met hetzelfde network als dit toestel.

1 iOS device: Start de "Music" (of iPod) app.

PC:StartiTunes

2 Selecteer "Technics SU-R1 *1,2 vanuit de AirPlay -icon.

• Controller het volume voordat u het afspelen start (als AirPlay voor het eerst gezruikt worden, kan het volume op de maximuminstelling staan).

3 Afspelen starten.

• Het afsplen zal met een korte vertraging van start gaan.

Handelingen met de afstandsbediening

Stoppen	Druk op [■].
Pauzeren	Druk op [▷/■]. • Druk nog een keer om het afspelen te her-vatten.
Springen	Druk op [◁] of [▷] om maar een track te springen.

• Het afspelen van andere audiobronnen zal stoppen en het AirPlay afspelen zal voorrang krijgen.
• De veranderingen van het volume op de iOS-apparatuur of iTunes zullen op dit toestel toegepast worden (Raadpleeg iTunes Help voor de vereiste instellenen van iTunes).
• MetCOMMIGE iOS en iTunes-uitvoeringen is het misschien Niet möglichk om het AirPlay afspelen te herstarten als de keuzeschakelaar veranderd worden of als het toestel wordenuitgeschakeld,ijdens het afspelen van AirPlay. Selecteer in dit geval een ander apparaat in de AirPlay-icoon van de Muziek-app of iTunes en selecteer dit toestel cervolgens opnieuw als de uitgangsluidsprekers.
• AirPlay zal nicht werken als video's op iTunes afgespeeld worden.

1 “ _ ” duidt op een cijfer dat voor iedere reeks uniek is.
2 De apparaatnaam kan veranderd worden bij "Uitvoeren van network gerelateerde instelleningen". (⇒ 14)

Gebruik van USB- apparatusuur

U kurz muziek afspelen die op een USB-apparaat opgeslagen is.

• Dit apparaat garandeert nicht dat alle USB-apparaten aangesloten können worden.
• FAT16 en FAT32 bestandssystemen worden ondersteund.
• Dit toestel ondersteunt USB 2.0 high speed.

• Het kan zijn dat USB-apparatuur Niet door dit toestel herkend worden als deze apparatuur aangesloten is met gebruik van: - een USB-hub

• een USB-verlengsnoer

• Het is nicht möglich USB-kaartlezers/schrijvers te gebruiken.

• Dit toestel kan geen muziek op een USB-apparaat opnemen.
• Raadpleeg "Bestands-formaat" ( 28) voor het ondersteunde formaat

Luisteren maar muziek die op een USB-apparaat opgeslagen is

1 Verbind het USB-apparaat met het toestel. bijv.

2 Druk op [USB].

3 Druk op [, ] , selecteer een item en druk op [OK].

• Als er geen andere items zijn, herhaal dan deze stap.

Handelingen met de afstandsbediening

Stoppen	Druk op [■].
Pauzeren	Druk op [▶/■]. · Druk nog een keer om het afspelen te hervatten.
Springen	Druk op [↓<] of [▶>l] om maar een track te springen. · Als uijdens pauze op een van deze knappen drukt, za het afspelen opnieuw van start gaan.
Zoeken	Tijdens afspelen of pauzeren, druk op [▲] of [▶] en houdt deze ingedrukt. · Het kan+zijn dat deze bediening voor som-mige formaten Niet beschikbaar is.

■ Afspelen willekeurig herhalen

Druk op [RND].

ledere keer dat u op de knop drukt:

On	Alle nummers in een map worden willekeurig herhaald. • “RND ↦ ” wordt weergegeven.
Off	Schakelt de willekeurige herhaalmodusuit.

Afspelen herhalen

Druk op [O].

lederekeerdatuopdeknopdrukt:

1-Track	Speelt alleen de geselesteerde track af. ●“1 ” worden weergegeven.
All	Alle nummers in een map worden herhaald. ●“ ” worden weergegeven.
Off	Schakelt de herhaalmodusuit.

• U kurz willekeurig herhaaldelijk afspelen nicht gebruiken in combinatie met andere aftspeelmodussen.
• U kunt herhaaldelijk afspelen gebruiken in combinatie met programma afspelen.

Programma afspelen

Met deze functie=kunt u maximaal 24 muzieknummersprogrammeren.

Voorbereidingen

• Het is nicht möglichk nummers te programmeren door mappen te verplaatsen. Verplaats alle nummers die u wilt programmeren van tevoren maar eenAPEte map.

1 Druk in de stopmodus op [PGM].
- "Program Mode" zal weergegeven worden.
2 Druk op [OK] om het programmeerscherm wee te gezven.
3 Druk op [, ] om het gewenste nummer te selecteren.
4 Druk op [OK].

Herhaal stappen 3 tot 4 als u andere tracks wilt programmeren.

5 Druk op [ / ] als u het afspelen wilt starten.

• Druk, om maar het scherm van de "Program Mode" terug te keren, op [■].

Handelingen met de afstandsbediening

Stoppen	Druk op [■]. • De geprogrammeerd inhoud worden gehandhaafd.
Controler de geprogram-meerde volgorde	Druk op [▲, ▲] in de stand Stop. • Druk, om那次 het scherm van de “Pro-gram Mode” terug te keren, op [RETURN].
Voeg tracks toe	Voer stappen 3 tot 4 in de stopmodusuit.
Programma-functie annul-eren	Druk op [CLEAR] in de stand Stop. • Het is Niet möglich het gewenste geprogrammeerde nummer te selecteren en te wissen.
De letzste track wissen	① Druk op [PGM] in de stand Stop. • “Program Clear” worden getoond. ② Druk op [▲, ▼] om “Yes” te kiezen en drukervolgens op [OK]. • Het programmageheugen zal gewist worden.

• De geprogrammeerde inhoud za gehandhafd blijven zolang de ingangsbron op "USB" staat.
• Het programmageheugen zal gewist worden:
• Als het USB-apparaat worden afgesloten.
• Als het toestel op de stand-by of off-modus gezet worden.
• U kurz programma afspelen gebruiken in combinatie met herhaaldelijk afspelen.

Gebruik van een PC, enz.

U=kunt met een USB-kabel de digitale audio-ingang [PC] met een PC, enz., verbinden en met dit toestel muziek op de PC, enz., afsplen.

• Raadpleeg "Bestands-formaat" ( 28) voor het ondersteunde formaat

Verbinding makes met een PC

Volg onderstaande stappen alvorens verbinding met een PC te make.

• Raadpleeg het volgende voor de aanbevolen versies besturingsystemen voor uw PC.
• Windows Vista, Windows 7, Windows 8, Windows 8.1
  -OSX10.7,10.8,10.9,10.10

① Download de speciale driver en installier desze op de PC. (alleen voor Windows besturingssystemen)

Download de driver van onderstaande website en installerer deze.

www.technics.com/support/

(2) Download en installer de speciale app "Technics Audio Player" (=), op uw PC. (Gemeenschappelijk voor zowel Windows besturingsystem als OS X) Download de app van onderstaande website en installer deze.

www.technics.com/support/

(per november 2014)

Luisterenaar audio uiteen PC,enz.

Haal de stekker van het netsnoeruit het stopcontact.

2 Verbind dit toestel met een PC, enz.

bijv.

PC, enz.

3 Sluit het netsnoer op dit toestel aan en druk de on/off-knop van dit toestel op [ /1] . ( 12)
4 Druk op [PC].
5 Bedien het apparaat dat voor het afspelen gezruikt worden.

Geluidsinstalling

De volgende geluidseffecten können toegevoegt worden aan de audio output.

Naar een meer naturuurlijk klinkend geluid luisteren (Remaster)

Het re-masteren vergroot de weergaveband en verwerft een hogere bitdiepte voor de weergave van een natuurlijk en expansief geluid dat zich bij de originele muzzlek staat.
- De fabrieksinstelling is "Off".

Druk op [RE-MASTER] om “On”/“Off” te selecteren.

Direct modus

Dit toestel kan ingangssignalen via het kortst möglichke pad uitzenden,+zonder deze zijn digitale signalalprocessor (DSP) te lately passeren. Hierdoor worden een betrouwbare hogekwaliteitsweergave van het oorspronkelijke geluid möglichk.
- De fabrieksinstelling is "Off".

Druk op [DIRECT] om "On"/"Off" te selecteren.

Instellen van de samplingfrequentie

U kunt een bovenlimiet op het bereik van deuitgangssamplificatie instellen. Houd er darüberrekening mee dat het bereik dat verwerkt kan wordenverschilt, afhankelijk van de versterker of de D/A-omzetter.Raadpleeg voor details de gebruiksaanwijzing van hetverbonden apparaat.

• De fabrieksinstelling is "32kHz-192kHz".

Voorbereidingen

• Zet "Digital Output" op "On".

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om “D.Output fs” te kiezen en druk verwolgens op [OK].
3 Druk op [, ] , selecteer een item en druk op [OK].

• U kunt een sampling-frequentie van 96 kHz of 192 kHz selectoren.

Minimaliseert audioovervorming

Als geluidsvervorming optreedt verwijl de analoge audio-ingangen gebruikt worden, zet deze verzwakker dan op "On".

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "Attenuator" te kiezen en druk verwolgens op [OK].
3 Druk op [, ] om “LINE1” of “LINE2” te selecteren.
4 Druk op [<, >] om “On” te kiezen en druk verzolgens op [OK].

Audio-uitgang uitschakelen

Door de audio-uitgang van ongebruekte aansluitingen uit te schakelen, worden ruis geminaliseerd en is het möglichk om met een hogere audiokwaliteit af te spelen.

Om de digitale audio-uitgang uit te schakelen: Druk herhaaldelijk op [, ] om "Digital Output" te kiezen en druk verwolgens op [OK].

1. Om de analoge audio-uitgang uit te schakelen:
   1) Druk herhaaldelijk op [▲,▼] om "Analog Output" te kiezen en druk verwolgens op [OK].

Om de uitgang van de systeemaansluiting UIT te schakelen (SE-R1):

Druk herhaaldelijk op [, ] om "Digital Link" te kiezen en druk verwolgens op [OK].

2 Druk op [, ] om "Off" te kiezen en druk verwolgens op [OK].

• Selecteer "On" om de uitgang weir in te schakelen.

• Afhankelijk van de muziekbron die uafspeelt, kan het zijn dat de toegepaste instelling onderdoeltreffend is.
• Afhankelijk van de muziekbron die uafspeelt, is het misschien nicht möglich de gewenste audiokwaliteit en geluidsveldeffect te verkrijgen. Schakel deze functie in dergelijkke geallen ut.
• Noch de Re-master modus noch de Direct modus können op "On" gezet worden.
• Als "Digital Output", "Analog Output" of "Digital Link" op "Off" gezet zich, zal geen geluid uitgegeven worden.
• Als een hoofdtelefoonstekker aangesloten is, is het nicht möglich de analoge audio-uitgang uit te schakelen, zichs als "Analog Output" op "Off" gezet is.
• Het kan even duren om audio uit te gehen als u de audiokwaliteit afgesteld heeft.

Overige

Slaaptimer

De slaaptimer kan het apparaat na het verstrijken van een ingesteldearenduitschakelen.

Druk op [SLEEP].

lederekeerdatuopdeknopdrukt:

"30 minutes" "60 minutes" "90 minutes" "120 minutes" ^+ "Off"

• U=knt de werkker ook instellen door "SLEEP" te selecteren met gebruik van het menuschem.

Auto off-function

Dit toestel is ontworpen om het eigen stroomverbruik te reduceren en energia te besparen. Het toestel zal automatisch op de stand-by-modus gezet worden als er gedurende ongeveer 20 minutes geen geluid is en het nicht gebruikt worden.

Om deze functie te annuleren

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "AUTO OFF" te kiezen en druk verwolgens op [OK].
3 Druk op [, ] om "Off" te kiezen en druk verwolgens op [OK].

• Selecteer "On" om de uitgang weir in te schakelen.

• De audio off-functie werkt zelfs als u dit toestel uit- en weeinschakelt, tenzij u de functie uitschakelt.
• Als "Network Standby" op "On" gezet is, zal deutsche functie ook op "On" gezet worden. Om de instelling te veranderen, zet u "Network Standby" op "Off". ( 21)

Standby van het network

Dit toestel kan automatisch ingeschakeld worden vanuit de stand-by-modus als dit toestel geseleeteerd is als AirPlay/DLNA-speler.

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "Network Standby" te selecteren en druk verzolgens op [OK].
3 Druk op [, ] om "On" te kiezen en druk verwolgens op [OK].

• Als deze functie op "On" gezet is, zal het standby-stroomverbruik toenemen.

Updaten van Firmware

Af en toe zal Panasonic bijgewerkte firmware uitgeven voor dit apparaat dat een toevoeging of een verbetering kan vormen op de manier een eigenschap werkt. Deze bijwerkingen zijn gratis beschikbaar.

Voorbereidingen

• Verbind dit toestel met het network. ( 14) - Zorg ervoor dat het network verbinding met het internet maakt.

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om “F/W Update” te kiezen en druk verwolgens op [OK].
3 Druk op [, ] om “Yes” te kiezen en druk verwolgens op [OK].

Sluit het netsnoer Niet af en druk de on/off-knop van het toestel Niet op [■OFF] verwijl een van de volgende berichten weergegeven worden.

"Linking" of "Updating"
- Tijdens het update-proces können geen andere handelingen uitgevoerd worden.
- Als het updaten metsucces voltooid is,wordt "Success" weergegeven.
4 Sluit de netvoedingskabel af en sluit deze na 3 Minutes aan.

• Als er geen updates+zijn, worden na stap 3 "No Need"weergegeven.
• Het downloaden zal etwa minuten vergen. Het zou länger können duren of—helemaal Niet können werkken, afhankelijk van de verbindingsomgeving.

■ Controlleren van de firmware-versie

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "F/W Version" te kiezen en drukervolgens op [OK].
- Druk op [OK] om te verlaten.

Code afstandsbediening

Als andere apparatuur op de bijgeleverde afstandsbediening reageert, verander dan de code van de afstandsbediening.
- De fabrieksinstelling is "Mode 1".

Richt de afstandsbediening op dit toestel en druk op [OK] en de numerieke knop, gedurende minstens 4 seconden.

• Als de code van de afstandsbediening veranderd is, zal de neue code enkele seconden op het display weergegeven worden.

[OK] + [1]	Zet de code op “Mode 1”
[OK] + [2]	Zet de code op “Mode 2”

Veranderen van de karaktercodering

U=kunt de karaktercoding van de namen van nummers, artiesten en andere informatie veranderen als deze Niet weergegeven worden zoals dat zou要去en.

• De fabrieksinstelling is "Type 1(日本)".

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om “E Asian Character” te kiezen en druk verwolgens op [OK].
3 Druk op [▲,▼] om “Type 1(日本)”/“Type 2(简体字)” te kiezen endruk verzolgens op [OK].

Type 1(日本)	Er worden priorititeit gegeven aan Japans.
Type 2(简体字)	Er worden priorititeit gegeven aan (vereenvoudig) Chinees.

Gebruik van de systeembedieningsfunctie

U=kunt dit toestel en SE-R1 gelijktijdig en gemakkelijk bedieren met de afstandsbediening.

Voorbereidingen

① Verbind dit toestel en de SE-R1 met kabels voor systeembediening. ( 9)
(2) Zet de ingangskeuzeknop op de SE-R1 op [DIGITAL].
③ Druk de on/off-knop op dit toestel en SE-R1 op [1/1].
④ Als "Digital Link" op "Off" gezet is, zet dazu instelling dan op "On".

Dit toestel en SE-R1 gewelijkijdig op on/stand-by schakelen

• Als u de afstandsbediening op dit toestel richt en op [ɒ] drukt wanneer dit toestel en de SE-R1 op de stand-by-modus staan, zullen dit toestel en de SE-R1 gelijktijdig ingeschakeld worden.
• Als u de afstandsbediening op dit toestel richt en op [D] drukt wanner dit toestel en SE-R1 ingeschakeld+zijn, zullen dit toestel en SE-R1 gelijktijdig de stand-by-modus binnengaan.

- Meten van de kenmerken van de versterker en corrigeren van de uitgave waarvan

U kurz bedieren met gebruik van de afstandsbediening van dit toestel.

■ Afstellen van Bass/Middle/Treble

U=knt de toon van de SE-R1 op dit toestel afstellen. Ieder toonbereik (Bass/Middle/Treble) kan afgesteld worden.

1 Druk op [SETUP].
2 Druk herhaaldelijk op [, ] om "Tone Control" te kiezen en druk cervolgens op [OK].
3 Druk op [, ] om "On (adjustment)" te kiezen en druk verwolgens op [OK].
4 Druk op [, ] om “BASS” (lage tonen), “MID” (middentonen) of “TREBLE” (hoge tonen) te selecteren.
5 Druk op [4, 5] om het niveau te regelen en druk verwolgens op [OK].

• leder niveau kan aufgesteld worden:tussen -10" en +10

• Raadpleeg voor informatie over de bediening van SE-R1 ook de gebruiksaanwijzingen waarvan.

Verhelpen van ongemakken

Voer eerst de onderstaande controles UIT voordat u het apparaat LAST repareren. Als u twijfelt aan het resultaat van enkele controles, of als de oplossingen die door de volgende gids worden voorgesteld het probleem Niet verhelpen, neem dan contact op met uw verkoper voor advies.

Warmteopbouw van dit toestel.

• Dit toestel worden warm als het lang gebruikt worden. Dit is geen reden tot ongerustheid

Heeft u de meest recente firmware geinstalleerd?

• Panasonic is constant bezig met het verbeteren van de firmware van het toestel om ervoor te zorgen dat once klanten+kennen genieten van de的那一ste technologie. ( 22)

Alle instellingen opniew op de fabrieksinstellungen zetten

Verricht een reset van het geheugen als de volgende situatuies optreden:

• Er is geen reactie als op de knoppen gedrukt worden.
• U wilt de geheugeninhoudenissen en resetten.

① Druk op [SETUP].
② Druk herhaaldelijk op [, ] om “Initialization” te kiezen en druk verzolgens op [OK].
③ Druk op [▲,▼] om “Yes” te kiezen en druk verwolgens op [OK].
(4) Druk op [▲,▼] om “Yes” te kiezen en druk verwolgens opnieuw op [OK].

Algemeen

Het is möglichk, datijdens de weergave een

"zoemgeluid" te horen is.

• Er bevindt zich een netsnoor of fluorescent Licht vlakbij de kabels. Houd andere apparatuur en snoeren verwijderd van de kabels van dit toestel.

Geen geluid.

• Controller het volume van het aangesloten apparaat (versterker, enz.).
• Controller of de kabelverbindingenaar de aansluitingen van in- en uitgang onjuist zich. Als dat zo is, schakel dit toestel dan uit en sluit de kabels opnieuw correct aan.
• Controller of de correcte ingangsbron geseleerd is.
• Steek de stekker van de aan te sluiten kabels volledig maar binnen.
• Als "Digital Output", "Analog Output" of "Digital Link" op "Off" gezet zich, zal geen geluid uitgegeven worden. Verander deinstalling van de te gebruiken uitgangsaansluiting in "On". ( 20)
• Het afspelen van multi-kanaal inhoud worden nicht ondersteund.
• De digitale audio-ingangen van dit toestel{kennen alleen lineaire PCM-signalen detecteren. Raadpleeg voor details de gebruiksaanwijzing van het apparaat.

Het geluid wordt onderbroken.

• Afhankelijk van uw omgeving kan de audio tijdens het afspelen worden onderbroken. Controleer de gebruiksaanwijzing van het verbonden apparaat en de verbinding van het apparaat.

Het afsplen start nicht.

• Afhankelijk van uw omgeving of de verbonden apparaten kan dit enigeijd duren.

De systeembedieningsfunctie werkt nicht.

• Verbind de kabels met de passende LR-aansluitingen op dit toestel en de SE-R1.

Het toestel wordenautomatischuitgeschakeld.

Is de auto off-functie ingeschakeld? ( 21)

AirPlay/DLNA

Het lukt nicht een verbinding met het networke make.

• Bevestig de netwerkverbinding en instellengen. (⇒ 14)

Het lukt nicht om een verbinding met het toestel te make.

• Zorg ervoor dat de multicast-functionie op de draadloze router vrijgegeven is.
• Zorg ervoor dat het apparaat en het toestel op hetzelfde networkaangesloten zijn. (⇒ 14)
• Verbind het compatibile apparaat opnieuw met het network en verbind hetervoigens weeer met dit toestel.
• Zet "Network Standby" op "Off" ( 21) , schakel dit toesteluit en en maak verrolgens weeer verbinding met dittoestel.

Het afsplen start nicht.

Het geluid wordt onderbroken.

• Het gewelijkijdige gebruik met andere 2,4 GHz-apparatuur, zoals magnetrons, draadloze telefoons, enz., kan onderbrekingen van de verbinding veroorzaken. Vergroot de afstand tussen dit toestel en deze apparaten
• Als diverse draadloze apparaten gelijktijdig gebruik maken van hetzelfde draadloze network als dit toestel, probeer de andere apparaten dan uit te schakelen of redueer het gebruik wat ze van het draadloze network maken.
• Als het afspelen stopt, controllerer dan de afspeelstatus op het apparaat.

iPhone/iPad/iPod

Kan nicht werken.

• Selecteer "USB" als de ingangsbron.
• Controller of de iPhone/iPad/iPod correct aangesloten is.
• Sluit de iPhone/iPad/iPod opniewaan of probeer de iPhone/iPad/iPod te herstarten.
• De batterij van de iPhone/iPad/iPod is leeg. Laad de iPhone/iPad/iPod en probeer het opnieuw.

De iPhone/iPad/iPod wordt nicht geladen.

• Controller of het toestel ingeschakeld is wonneer u het opladen start.
• Als een iPhone/iPad/iPod met een lege batterij opgeladen worden, schakel dit toestel dan Niet op de stand-by-modus zolang de iPhone/iPad/iPod Niet werkzaam is.

USB

• Het formaat van de USB-drive, of van diens inhouden is/zijn nicht compatibel met het apparatusat ( 28) .

Geen reactie als op [ / ] gedrukt worden.

• Sluit het USB-toestel af en weeer aan. Schakel als alternatif het apparaat uit en weeer in.

Langzame werkung van de USB-flash drive.

• Een groot bestandformaat of een USB-flash drive met een groot geheugen vereisen een langere leestijd.

PC

De PC herkent dit toestel Niet.

• Controller uw besturingsomgeving. ( 19)
  Herstart de PC; schakel dit toestel uit en weein en sluit verzolgens de USB-kabel weean.
• Gebruik een andere USB-poort van de verbonden PC.
• Installer de speciale driver als een PC met Windows gebruikt worden.

Kan geen muziekbestanden vinden die op de PC opgeslagen zijn.

• Als u muziekbestanden via een netwerk afspeelt, worden de bestanden die nicht op de server van dat netwerk geregisteerd zich Niet weergegeven. Raadpleeg voor details de gebruiksaanwijzing van uw server.

Afstandsbediening

• Om interferentie te voorkomen dient u geen objeven voor de signalssensor teplaatsen. ( 7)
• Verander de afstandsbedieningscode als andere producten op deze afstandsbediening reageren. ( 22)

Berichten

De volgende berichten of Dienstnummers können op het display van het toestel verschijnen.

"AUTO OFF"

• Het toestel verwand onceveer 20 minuten lang nicht gebruikt en wordt binnen een minuutuitgeschakeld. Druk op ongeacht welke toets om dit te annuleren.

• Het toestel contrôleert de verbonden iPhone/iPad/iPod of een USB-apparaat.

"Download Error"

• Het downloaden van de firmware is mislukt. Druk op ongeacht welke knop om te verlaten. Probeer het later opnieuw.
• De server worden nicht gezonden. Druk op ongeacht welke toets om te verlaten. Zorg ervoor dat het draadloze network verbinding met het internet maakt.

"Empty"

• De geselecteerde map is leeg. Verplaats nummers waar de map en probeer de handeling opnieuw UIT te voeren.
• De server worden nicht op het network gezonden. Controller om te kijken of de server met hetzelfde network als dit toestel verbonden is en probeer opnieuw verbinding met dit toestel te make. ( 15, 17)

"Error"

• Er is een onjuiste handling verricht. Lees de instructies en probeer het opnieuw.

"F□□" ("□" geeft een nummer aan.)

• Er is een probleem met dit toestel.

• Is het volume erg hoop?

Zo ja, zet het volume dan lager.
- Staat dit toestel op een zeer warme plek?
Zo ja, verplaats dit toestel dan waar een koelere plek, wacht eenijdje en probeer het dan opnieuw in te schakelen.

Als het probleem aanhoudt, schrijf dan het weergegeven nummer op, sluit het netsnoer af en raadpleeg uw verkoper.

• Dit toestel heeft geen verbinding met het netwerk.

Controleer de netwerkverbinding. ( 14)

"Not Conditional"

• De functie die u geprobeerd heeft te gebruiken, is nicht beschikbaar met de huidige instellingen. Kijk de stappen en de instellenen na.

"Over Flow"

• De audio die uit de geleukte analoge audio-ingang kommt, is verrormd. Selecteer "Attenuator" en verander deinstalling van de geleukte analoge audio-ingang in "On". ( 20)

"PGM Full"

• Het aantal geprogrammeerde tracks is meer dan 24.

"Please Wait"

• Dit worden bijvoorbeeld weergegeven als dit toestel in-/uitgeschakeld is (niet longer dan 1 minuut en 30 seconden).

"Remote " (" " geeft een nummer aan.)

• De afstandsbediening en dit toestel gebruiken verschillende codes. Verander de code op de afstandsbediening.

• Als "Remote 1" weergegeven worden, houd [OK] en [1] dan minstens 4 seconden ingedrukt.

• Als "Remote 2" weergegeven worden, houd [OK] en [2] dan minstens 4 seconden ingedrukt.

"Searching"

• Het toestel contrôleert de DLNA-server op het netwerk.

"Unlocked"

• "PC", "AES", "COAX1", "COAX2", "COAX3" of "OPT" is geselecteerd maar geen enkel apparaat is verbonden. Kijk de verbinding met het apparaat na. ( 10, 11)
• Audiosignalen, zoals componenten van de samplingfrequentie, worden nicht correct ingevoerd. - Raadpleeg "Bestands-formaat" ( 28) voor het ondersteunde formaat

• De iPhone/iPad/iPod of het USB-apparaat verbruikt teveel stroom. Verwijder de iPhone/iPad/iPod of het USB-apparaat en schakel het toestel UIT en waar in.

• U heeft een iPhone/iPad/iPod of een USB-apparaat verbonden die nicht ondersteund worden.
• Als de iPhone/iPad/iPod compatibel is, schakel deze dan in en breng de verbinding op correcte wijze tot stand.
• Het formaat van het bestand op de iPhone/iPad/iPod of het USB-apparaat worden nicht ondersteund.
• Raadpleeg "Bestands-formaat" ( 28) voor het ondersteunde formaat

Specifications

ALGEMEEN

Stroomtoevoer

AC 220 V tot 240 V, 50/60 Hz

Stroomverbruik

60 W

Stroomverbruik tijdens de stand-by-modus*

(Als "Network Standby" uitgeschakeld is)

(Als "Network Standby" ingeschakeld is)

Stroomverbruik tijdensuitschakeling

Bedrijfstemperatuurbereik

Bedrijfsvochtigheidsbereik

Ongev. 0,3 W

Ongev. 5,6 W

Ongev. 0,3 W

480mm× 120mm× 391mm

Ongev. 17 kg

AANSLUITINGEN

Analoge ingang

LIJN-ingang × 2

Digitale ingang

AES/EBU digitale ingang

Coaxiale digitale ingang × 3

Ondersteunde geheugencapaciteit

Maximum aantal mappen (albums)

Maximum aantal bestanden (liedjes)

Bestandssysteme

Stroom USB-poort

PC

USB achterkant

Analogeuitgang

BALANCED

UNBALANCED

Digitaleuitgang

Technics Digital Link

AES/EBU digitale uitgang

Coaxiale digitale uitgang

Optische digitale uitgang

Aansluiting hoofdtelefoon-set

Ethernet-interface

LAN

35% tot 80% RH (geen condensatie)

Penstekker

3 Pennen XLR

Penstekker

Optische aansluiting

Connector type A

2 TB (max)

800

8000

FAT16, FAT32

DC OUT 5 V 2,1 A (max)

Connector type B

3 Pennen XLR

Penstekker

3 Pennen XLR

Penstekker

Optische aansluiting

Stereo, 6,3mm

10 Base-T/100 Base-TX

■ FORMAAT

USB-A

USB-standard

USB 2.0 hoge snelheid

USB-massaopslag klasse

PC (USB-B)

USB-standard

USB 2.0 hoge snelheid

USB Audioklasse-specificatie

USB Audioklasse 2.0, Asynchrone modus

DSD-besturingsmodus

ASIO Native-modus, DoP-modus

DSD64/DSD128 afspelen

ANALOGEUITGANG

Kanaal 2 ch

Uitgangsnavau

BALANCED

2,3 Vrms

UNBALANCED

2,3 Vrms

Hoofdtelefoon-set

180 mW+180 mW (32 Ω)

Frequenierespons

BALANCED

2 Hz tot 90 kHz (-3 dB)

UNBALANCED

2 Hz tot 90 kHz (-3 dB)

THD+N

BALANCED

0,0008% (1 kHz, 0 dB)

UNBALANCED

0,0008% (1 kHz, 0 dB)

S/N

BALANCED

118 dB (IHF-A)

UNBALANCED

115 dB (IHF-A)

Dynamisch bereik

BALANCED

118 dB (IHF-A)

UNBALANCED

115 dB (IHF-A)

• De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig.
  Gewicht en afmetingen zijn bij benadering.
• Als de iPhone/iPad/iPod Niet opgeladen worden

Bestands-formaat

Dit toestel ondersteunt de volgende bestandsformaten.

• Dit toestel ondersteunt nicht het afspelen van muziekbestanden met kopieerbeveiliging.
• Het aftspelen van alle bestanden in formaten die door dit toestel ondersteund worden, worden nicht gegarandeerd.
• Het afspelen van een bestand in een formaat dat Niet door dit toestel ondersteund worden, kan een hakkelend geluid of ruisveroorzaken. Controller in die geallen of dit toestel het bestandsformaat ondersteunt.
• Dit toestel ondersteunt Niet het afspelen van VBR (Variable Bit Rate).
• Sommige verbonden apparaten (servers) können in staat zich bestanden in formaten te converteren die nicht dor dit toestel ondersteund worden en deze uitvoeren. Raadpleeg voor details de gebruksaanwijzing van uw server.
• De bestandsinformatie (samplingfrequentie, enz.), die door dit toestel getoond worden, en de afspeel-software, können van elkaar verschillen.

USB-A

Bestands-formaat	Extensie	Bemon-sterings-frequentie	BitsnelheidAantal quantisatiebits
MP3	.mp3	32/44,1/48 kHz	16 kbps tot 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 kbps tot 320 kbps
WMA	.wma	32/44,1/48 kHz	16 kbps tot 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
ALAC	.m4a	32/44,1/48/88,2/96 kHz	16/24 bit
DSD	.dff/.dsf	2,8224/5,6448 MHz

PC (USB-B)*1

Bestands-formaat	Extensie	Bemon-sterings-frequentie	BitsnelheidAantal quantisatiebits
PCM		32/44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 bit
DSD	.dff/.dsf	2,8224/5,6448 MHz

LAN (DLNA)*2

Bestands-formaat	Extensie	Bemon-sterings-frequentie	BitsnelheidAantal quantisatiebits
MP3	.mp3	32/44,1/48 kHz	16 kbps tot 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 kbps tot 320 kbps
WMA	.wma	32/44,1/48 kHz	16 kbps tot 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 bit
ALAC	.m4a	32/44,1/48/88,2/96 kHz	16/24 bit
DSD	.dff/.dsf	2,8224/5,6448 MHz

1 Als u de speciale app downloadt en installeert, kurz u bestanden met een große verscheidenheid aan formaten afspelen. (⇒ 19) Raadpleeg voor details de gebruiksaanwijzing van de app.
2 Het al dan nicht können afspelen van ieder muziekbestand via uw network worden bepaald door de netwerkserver, zichs als het formaat van het bestand hierboven vermeld worden. Als u bijvoorbeeld Windows Media® Player 11 gezruikt, hunneniet alle muziekbestanden op de PC afgespeeld worden. U kunt alleen die afspelen die aan de bibliothek van Windows Media® Player 11 toegevoegd zijn.

Made for iPod iPhone iPad AirPlay

"Made for iPod" en "Made for iPhone" en "Made for iPod" betekenen dat een elektronisch accessoire ontworpen is om special op een iPod, iPhone of iPad aangesloten te worden en door de ontwikkelaar gecertificerd is om te voldoen aan de prestationnormen van Apple. Apple is Niet verantwoordelijk voor de werkung van dit apparaat of voor de overeenstemming ervan met de veilighheid – en registratienormen. Wij wijzen u erop dat het grabuik van dit accessoire met iPod, iPhone, of iPad de draadloze prestatie kan beinvloeden. AirPlay, iPad, iPhone, iPod, iPod nano, iPod touch, en Retina+zijn handelsmerken van Apple Inc., die in de V.S. en andere landen gedeponeerd+zijn. iPad Air en iPod mini+zijn handelsmerken van Apple Inc.

Mac en OS X zij handelsmerken van Apple Inc., die in de V.S: en andere landen gedeponeerd+zijn.

Android is een handelsmerk van Google Inc.

DLNA, the DLNA Logo and DLNA CERTIFIED are trademarks, service marks, or certification marks of the Digital Living Network Alliance.

"Direct Stream Digital", DSD en de logo's waarvan+zijn handelsmerken van Sony Corporation.

MPEG Layer-3 audio coding technologie onder licentie van Fraunhofer IIS en Thomson.

Windows en Windows Vista+zijn of gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Windows Media en het Windows-logo+zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Dit product wordt beschermd door bepaalde intellectuel-eigendomsrechten van Microsoft Corporation en van derden. Het grabuik de verspreiding van dergelijke technologie buiten dit product is verboden zonder een licentie van Microsoft of erkende dochteronderneming van Microsoft, en van derden.

FLAC Decoder Copyright (C) 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 Josh Coalson Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the Xiph.org Foundation nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND Contributors "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTY, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE FOUNDATION OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INDIRECT, INCIDENTTIAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERACTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
