Produkttyp	Netzwerk-Player-Verstärker
Marke	PANASONIC (Technics)
Modell	SUG30EG
Abmessungen (B × H × T)	430 mm × 98 mm × 424 mm
Gewicht	ca. 11,5 kg
Stromversorgung	AC 220 V bis 240 V, 50/60 Hz
Leistungsaufnahme	96 W (Netzbereitschaft aus: ca. 0,3 W; Netzbereitschaft ein: ca. 2,9 W)
Ausgangsleistung	50 W + 50 W (8 Ω) / 100 W + 100 W (4 Ω)
Lastimpedanz	4 Ω bis 16 Ω
Frequenzgang	PHONO (MM): 20 Hz bis 20 kHz; LINE: 5 Hz bis 80 kHz; DIGITAL: 5 Hz bis 90 kHz
Analogeingänge	Line (Klinke) und Phono MM (Klinke mit Erdungsanschluss)
Digitaleingänge	Optisch (1), Koaxial (2), USB-B (PC), USB-A (Peripheriegeräte), LAN (Netzwerk)
Drahtlosverbindung	Wi-Fi 2,4/5 GHz (IEEE 802.11 a/b/g/n), Bluetooth 3.0 (aptX Low Latency, AAC, SBC)
Unterstützte Audioformate	MP3, AAC, WMA, WAV, FLAC, AIFF, ALAC, DSD (je nach Quelle)
Sonderfunktionen	JENO-Motor, GaN-FET-Treiber, LAPC (adaptive Phasenkorrektur), Direct-Modus, Re-master
Mitgeliefertes Zubehör	Netzkabel (×2 je nach Land), Fernbedienung, Batterien
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; weiches Tuch verwenden; keine Lösungsmittel verwenden
Sicherheit	Nicht Feuchtigkeit aussetzen, Abdeckungen nicht entfernen, nur empfohlenes Zubehör verwenden, Erdung erforderlich
Reparierbarkeit	Reparatur durch qualifizierten Fachmann; Ersatzteile über den Hersteller erhältlich
Betriebsbedingungen	Temperatur: 0 °C bis 40 °C; Luftfeuchtigkeit: 35 % bis 80 % rF (ohne Kondensation)
Zertifizierungen	Wi-Fi CERTIFIED, WPS, Bluetooth SIG, R&TTE-Konformität

Häufig gestellte Fragen - SUG30EG PANASONIC

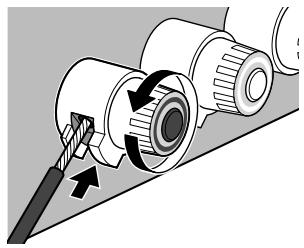

Wie schließe ich Lautsprecher an den Verstärker SUG30EG an?

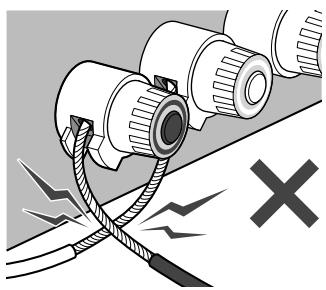

Verwenden Sie Lautsprecherkabel (nicht im Lieferumfang). Abisolieren Sie die Enden, lösen Sie die Lautsprecherklemmen auf der Rückseite, stecken Sie die Kabel unter Beachtung der Polarität (+/-) ein und ziehen Sie die Klemmen fest. Achten Sie darauf, die Kabel nicht kurzzuschließen. Weitere Einzelheiten finden Sie im Handbuch.

Wie richte ich die Wi-Fi-Verbindung zum ersten Mal ein?

Nach dem Einschalten des Geräts erscheint der Bildschirm 'Wi-Fi Setup'. Wählen Sie 'On' und drücken Sie OK. Es stehen mehrere Methoden zur Verfügung: WAC (iOS), WPS Push, WPS PIN, Über iPhone/iPad, Technics Music App oder Internetbrowser. Befolgen Sie die Anweisungen auf dem Bildschirm und im Handbuch.

Was ist die LAPC-Funktion und wie verwende ich sie?

Die LAPC-Funktion (Linear Adaptive Phase Control) misst das Ausgangssignal des Verstärkers und korrigiert die Phase in Abhängigkeit von den angeschlossenen Lautsprechern für eine optimale Wiedergabe. Um sie zu verwenden, drücken Sie lange die LAPC-Taste auf der Fernbedienung, bis 'LAPC Measuring' angezeigt wird. Das Gerät gibt etwa 2 Minuten lang einen Testton aus. Nach Abschluss der Messung wird die Korrektur automatisch aktiviert. Sie können sie mit der LAPC-Taste ein-/ausschalten.

Kann ich Musik über Bluetooth hören? Wie kopple ich ein Gerät?

Ja, der Verstärker unterstützt Bluetooth. Zum Koppeln wählen Sie die Quelle Bluetooth mit der DIGITAL-Taste, drücken Sie MENU, wählen Sie 'Pairing' und dann 'Yes'. Suchen Sie auf Ihrem Gerät (Smartphone usw.) in der Bluetooth-Liste nach 'SU-G30' und verbinden Sie sich. Das Standard-Passwort ist '0000'. Es können bis zu 8 Geräte gespeichert werden.

Wie aktualisiere ich die Firmware des Geräts?

Updates können über das Internet oder über USB-Stick durchgeführt werden. Für ein Internet-Update stellen Sie sicher, dass das Gerät mit dem Netzwerk und dem Internet verbunden ist. Gehen Sie zu SETUP > 'F/W Update' > wählen Sie 'Internet' > 'Yes'. Der Download dauert etwa 10 Minuten. Ziehen Sie während des Vorgangs nicht den Netzstecker. Für ein USB-Update laden Sie die Firmware von www.technics.com/support/firmware/ herunter, kopieren Sie sie auf einen USB-Stick, schließen Sie ihn an und folgen Sie dem gleichen Vorgang, wobei Sie 'USB' wählen.

Was tun, wenn das Gerät nicht einschaltet oder nicht reagiert?

Überprüfen Sie zunächst, ob das Netzkabel richtig eingesteckt ist. Wenn das Gerät nicht reagiert, drücken Sie die Ein-/Aus-Taste am Gerät (nicht an der Fernbedienung) mindestens 5 Sekunden lang, um einen erzwungenen Stopp durchzuführen. Ziehen Sie das Netzkabel, warten Sie 3 Minuten und stecken Sie es wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie reinige und pflege ich den Verstärker?

Ziehen Sie vor der Reinigung immer das Netzkabel. Verwenden Sie ein weiches Tuch, das leicht angefeuchtet (gut ausgewrungen) ist, um Schmutz zu entfernen, und wischen Sie dann mit einem trockenen Tuch nach. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder chemische Produkte, die das Gehäuse beschädigen könnten.

Welche Audioformate werden über USB und Netzwerk unterstützt?

Über USB-A werden folgende Formate unterstützt: MP3, AAC, WMA, WAV, FLAC, AIFF, ALAC und DSD (DSD64/DSD128). Über das Netzwerk (DLNA) werden dieselben Formate unterstützt, mit Ausnahme von DSD je nach Server. Für die PC-Verbindung (USB-B) sind zusätzliche Formate wie LPCM bis 384 kHz/32 Bit und DSD bis 11,2 MHz mit dem entsprechenden Treiber möglich.

Die Fernbedienung funktioniert nicht, was soll ich überprüfen?

Überprüfen Sie zuerst die Batterien: Setzen Sie sie richtig ein (Polarität beachten) oder ersetzen Sie sie. Stellen Sie sicher, dass sich kein Hindernis zwischen der Fernbedienung und dem Sensor am Gerät befindet. Wenn andere Geräte auf die Fernbedienung reagieren, ändern Sie den Code der Fernbedienung im Menü SETUP > 'Remote Control'.

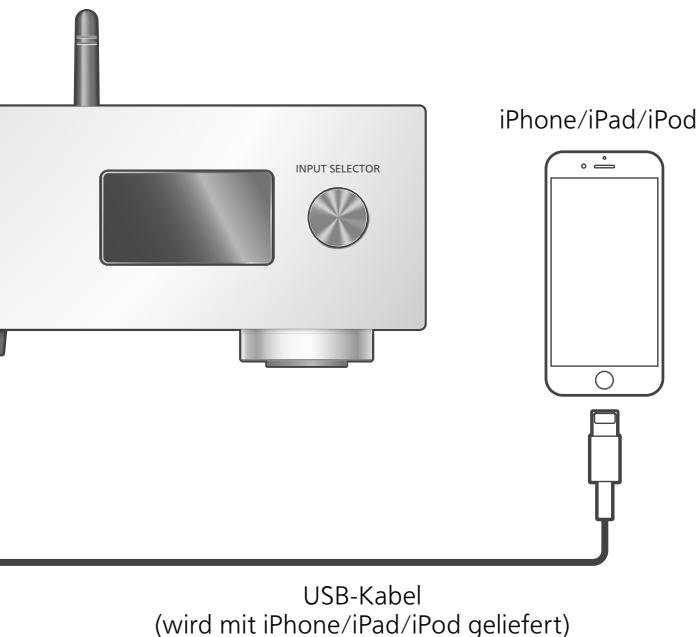

Kann ich den Verstärker mit einem iPhone/iPad/iPod verwenden?

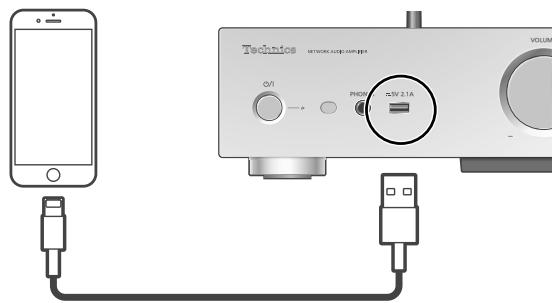

Ja, über den USB-A-Anschluss auf der Vorderseite. Schließen Sie Ihr iOS-Gerät mit dem mitgelieferten USB-Kabel an. Wählen Sie die Quelle 'USB' mit der DIGITAL-Taste. Sie können Musik hören und das Gerät laden. Das Laden im Standby ist möglich. Beachten Sie die Kompatibilität der Modelle (iPhone 5/6, iPad, iPod touch 5. Generation usw.) in der Anleitung.

BEDIENUNGSANLEITUNG SUG30EG PANASONIC

Netzwerkaudio-Vollversteller

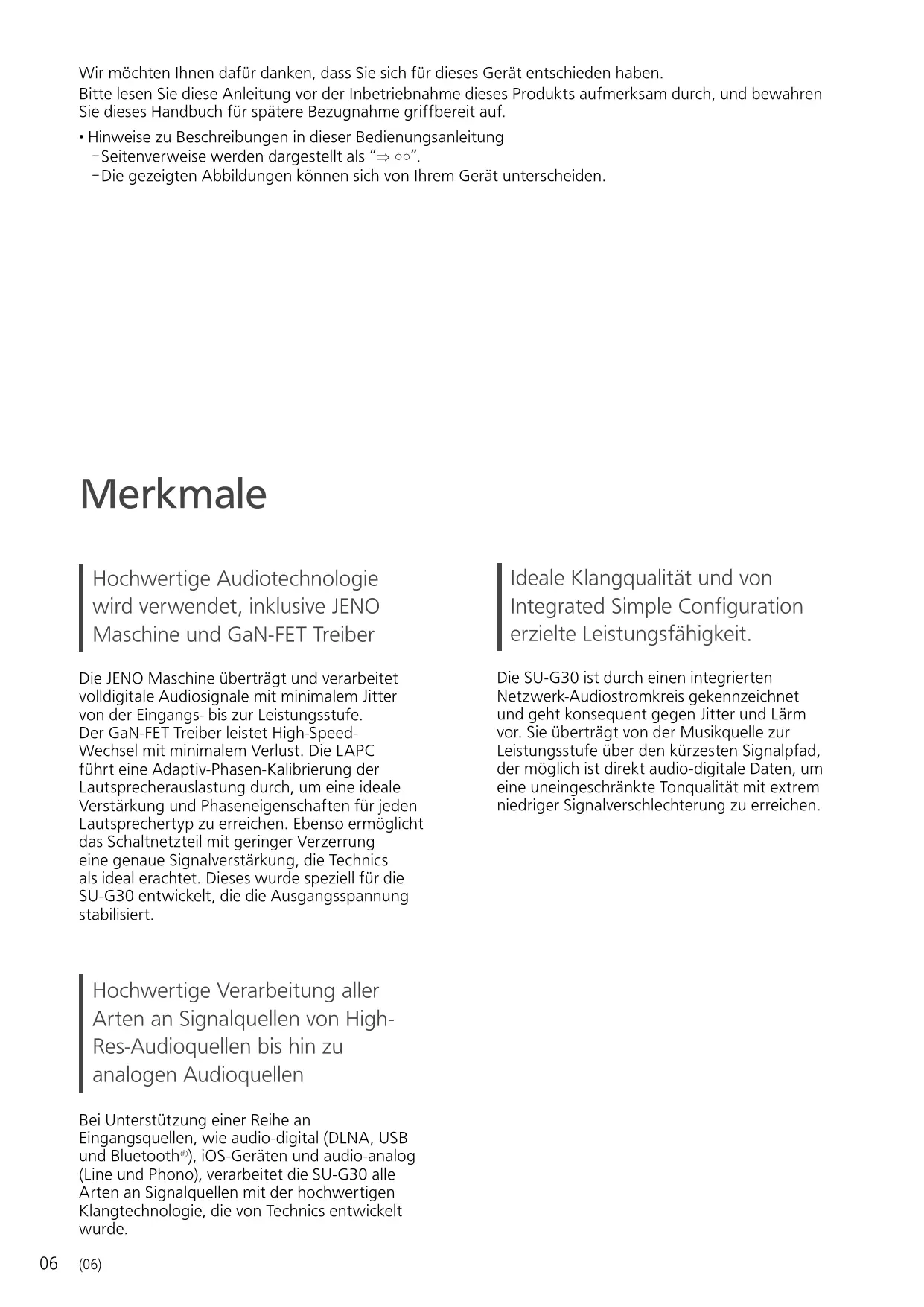

Wir möchten Ohnen davon danken, dass Sie sich für diesen Gerät entschieden haben.
Bittelesen Sie diese Anleitung vor der Inbetriebnahme diesen Produkts aufmerksam durch, und bewahren Sie diese Handbuch für spätere Bezugnahme griffbereit auf.

• Hinweise zu Beschreibungen in dieser Bedienungsanleitung
  -Seitenverweise werden dargestellt als
  Die gezeigten Abbildungen können sich von Ihr Gemar与众chaden.

Merkmale

Hochwertige Audiotechnologie wird verwendet, inklusive JENO Maschine und GaN-FET Treiber

Die JENO Maschine überträgt und verarbeitet volldigitale Audiosignale mit minimalem Jitter von der Eingangs- bis zur Leistungsstufe. Der GaN-FET Treiber leistet High-SpeedWechsel mit minimalem Verlust. Die LAPC führte eine Adaptiv-Phasen-Kalibrierung der Lautsprecherauslastung durch, um eine ideale Verständlung und Phaseneigenschaften für jeder Lautsprechertype zu erreichen. Ebenso ermöglich das Schaltnetzteil mit geringer Verzerrung eine genaue Signalverständlung, die Technics als ideal erachtet. Dieses wurde speziell für die SU-G30 entwickelt, die die Ausgangsspannung stabilisiert.

Hochwertige Verarbeitung aller Arten an Signalquellen von High-Res-Audioquellen bis hin zu analogen Audioquellen

Bei Unterstützung einer Reihe an Eingangsquellen, wie audio-digital (DLNA, USB und Bluetooth®), iOS-Geräten und audio-analog (Line und Phono), verarbeitet die SU-G30 alle Arten an Signalquellen mit der hochwertigen Klangtechnologie, die von Technics entwickelt wurde.

Ideale Klangqualität und von Integrated Simple Configuration erzielte Leistungsfähigkeit.

Die SU-G30 ist durch einen integrierten Netzwerk-Audiostromkreis gekennzeichnet und Goes consequent gegen Jitter und Lärm vor. Sie überträgt von der Musikquelle zur Leistungsstufe über den kürzsten Signalpfad, der möglich ist direkt audio-digitale Daten, um eine uneingeschränkte Tonqualität mit extrem niedriger Signalverschlechterung zu erreichen.

Inhaltsverzeichnis

Sicherheitsvorkehrungen	08	Lesen Sie vor der Verwendung die "Sicherheitsvorkehrungen" in thisem Handbuch sorgfältig durch.
Installation	11	Installation
Benutzung der Bedienelemente	12	Hauptgerät, Fernbedienung
Anschlüsse	16	Lautsprecheranschluss, Netzkabelanschluss, Netzwerkeinstellungen
Bedienung	24	Wiedergabe über angeschlossene Geräte
Einstellungen	36	Sonstige Einstellungen, Verwendung der Ausgangskorrekturfunktion (LAPC)
Fehlerbehebung	40	Bevor Sie den Kundendienst anfordern,lesen Sie die Fehlerbehebung.
Sonstige	45	Abspielbare Medien, Technische Daten usw.

Zubehör

Netzkabel (2)

Außer für die Schweiz

K2CM3YY00041

Für die Schweiz

K2CS3YY00033

Fernbedienung (1)

N2QAYA000115

Batterien für Fernbedienung (2)

• Produktnummern, die Sie in dieser Bedienungsanleitung finden, entsprechen dem Stand Dezember 2015.
• Änderungen vorbehalten.
• Verwenden Sie das Netzkabel nicht mit anderen Geräten.

Warning

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

-Setzen Sie diesen Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.

• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf diesen Gerät.

-Ausschliesslich das empfohlene Zubehör verwenden.

• Entfernen Sie die Abdeckungen nicht.

• Reparieren Sie diesen Gerät nicht selbst.
  Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

-Lassen Sie keine Gegenstände aus Metall in.
dieses Gerät fallen.

• Stellen Sie keine schweren Gegenstände auf these Gerät.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
  Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf thisem Gerät angegebenen Wert entspricht.
• Stecken Sie den Netzstecker vollständig in die Steckdose ein.
  -Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf.
  -Fassen Sie den Stecker nicht mit nassen Händen an.
  -Fassen Sie den Stecker beim Herausziehen an seinem Korpus an.
  -Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.
• Der Netzstecker ist das trennende Gerät. Installieren Sie theses Gerät so, dass der Netzstecker(sofort aus der Steckdose gezogen werden kann.
• Stellen Sie sicher, dass der Erdungsstift sichernit dem Netzstecker verbunden ist, um einen elektrischen Schlag zu vermeiden.
  -Ein Gerät mit CLASS I-Konstruktion wird an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen.

Achtung

Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in großener Entfernung zu diesen Gerät betrieben werden.
• Dieses Gerät ist für den Betrieb in Ländern mit moderatem und tropischen Klima bestimmt.
• Legen Sie keine Gegenstände auf diesen Gerät.
  Dieses Gerät wird heiß, wenn es an ist.
• Berühren Sie nicht die Oberseite dieseres Geräts. Diese Gerät wird heißt, wenn es eingeschaltet ist.

Aufstellung

• Stellen Sie diesen Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Installieren oder positionieren Sie diese Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

-Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge.
-Setzen Sie diese Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßig Erschüttterungen aus.

• Stellen Sie sicher, dass der Aufstellungssort stabil genug ist, um das Gewicht theses Geräts zu tragen ( 48) .
• Hebden oder tragen Sie diesen Gerät nicht, indem Sie es an den Knöpfen oder an der Antenne halten. Das Gerät konnte herunterfallen und einen Personenschaden oder eine Fehlfunktion these Geräts verursachen.

Batterie

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen.

• Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längerere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf.
  -Niemals starker Hitze oder offenem Feuer aussetzen.

• Lassen Sie die Batterie(n) nie langere Zeit in einem Auto mit geschlossenen Türen und Fenstern darüber, das direkter Sonneneinstrahlung ausgesetzt ist.
  -Nehmen Sie die Batterien nicht auseinander, und schlieBen Sie sie nicht kurz.
  -Laden Sie Alkali- oder Manganbatterien nicht wieder auf.
  -Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel.
  -Verwenden Sie keine alten und neuen Batterien oder verschiedene Typengleichzeitig.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

13/14

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmull gegeben werden)dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sichitte an ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten):

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In dieser Fall erfolgt这点es auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden.

C∈0560 ①

Konformitätserklarung (DoC)

Hiermit erklärt "Panasonic Corporation", dass这点 Produkt die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt.

Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unseren DoC-Server herunterlagen:

http://www.doc.panasonic.de

Wenden Sie sich an einen zugelassenen Vertragshandler:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Deutschland

Dieses Produkt entspricht den Funkstandards der folgenden Länder.

GB, DE, AT, BE, DK, SE, FR, IT, ES, NL, FI, GR, PT, PL, HU, CZ, SK, EE, LV, LT, SI, BG, RO, MT, CY, IE, LU, HR, NO, CH, IS, LI

Dieses Produkt ist für allgemeine Verbraucher bestimmt. (Kategorie 3)

Die WLAN-Funktion thesees Produkts darf ausschlieBlich innerhalb von Gebäuden verwendet werden.

Dieses Produkt hat den Zweck, eine Verbindung zum Zugangspunkt des 2,4 GHz oder 5 GHz WLAN herzuststellen.

Installation

• Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.

Gerätepflege

• Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie diese Gerät mit einem weichen Tuch.
• Wenn der Schmutz hartnackig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen, und trocknen Sie es mit einem weichen Tuch ab.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer usw. Diese konnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert.

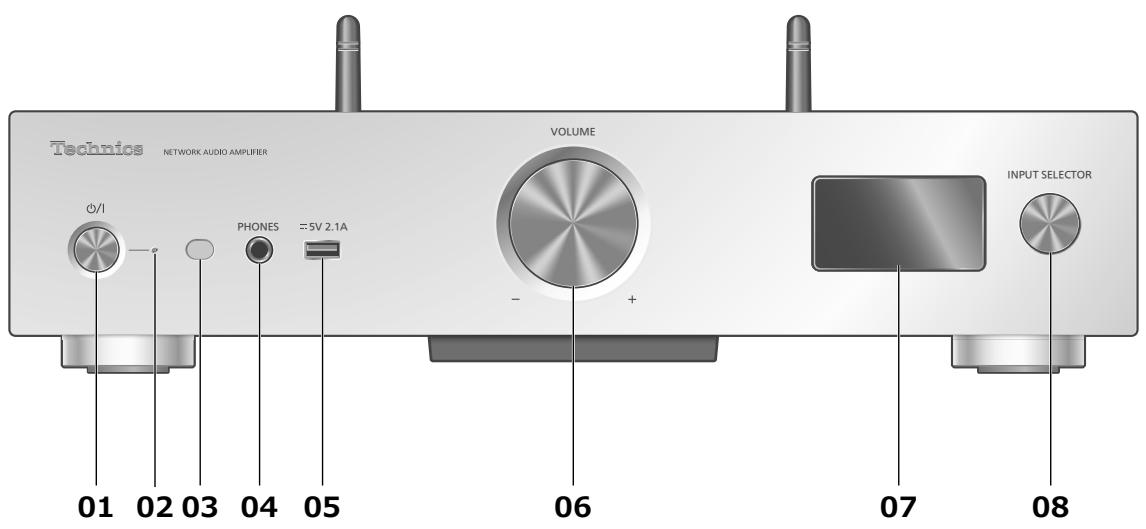

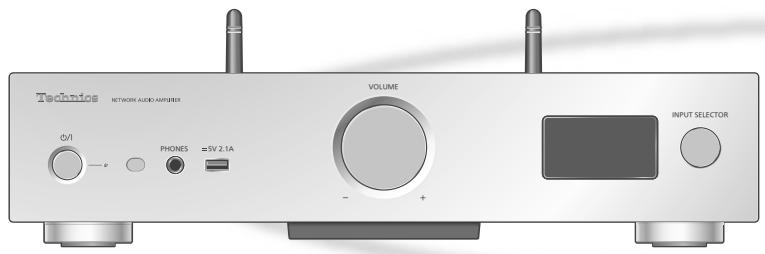

01 Standby-/Ein-Schalter (G/1)

• Drücken Sie diese Taste, um vom Standby-Modus auf "ein" zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie.

02 Leistungsanzeige

• Blau: Das Gerät ist an.
• Rot: Das Gerät befindet sich im Standby-Modus und hat den folgenden Status.

-Netzwerk-Standby-Funktionistverfügbar. ( 36)

-Aufladen eines iPhone/iPad/iPod ( 29)

• Aus: Das Gerät befindet sich im Standby-Modus und es sind keine Funktionen verfügbar.

03 Fernbedienungs-Signalsensor

• Abstand: Max. 7 m direkt von der Vorderseite
  Winkel: Ca. 30^ links und rechts

04 Kopfhörerbuchse

• Wenn ein Stecker eingesetzt ist, geben die Laufsprecher keinen Sound aus.
• Zu hohe Lautstärke von Ohr- oder Kopfhörern kann zu Gehörverlust führen.
• Das Hören bei voller Lautstärke und über einen längeren Zeitraum kann das Gehör des Benutzers zerstären.

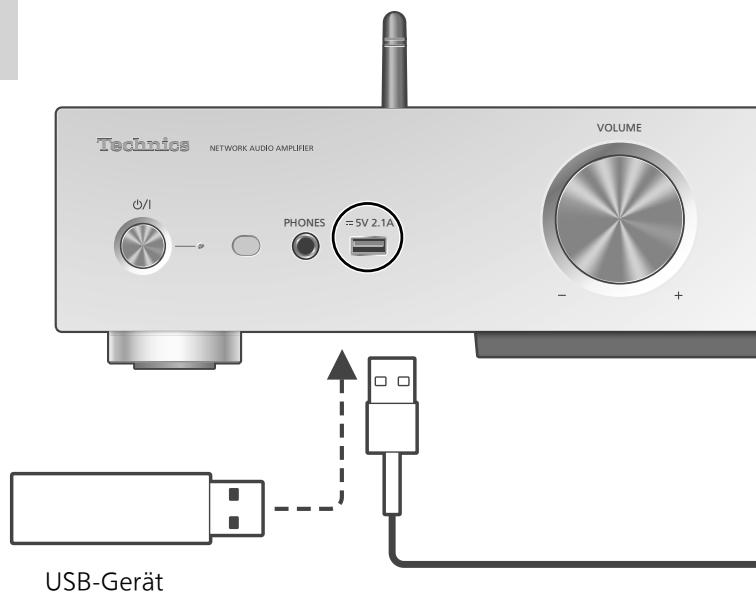

05 USB-Anschluss A

• Port für iPhone/iPad/iPod und USB-Geräte (⇒ 28, 29)

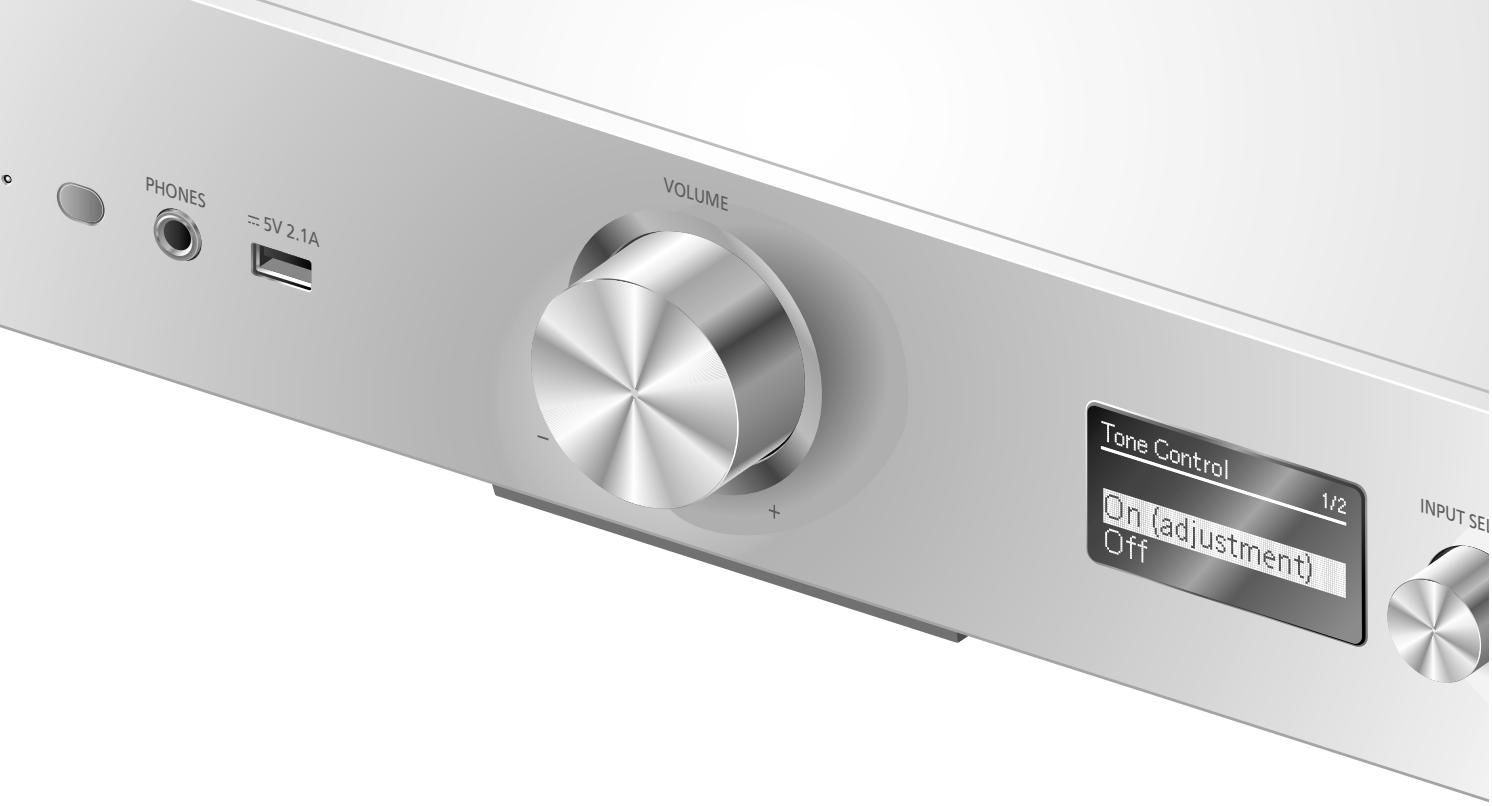

06 Lautstärkeregler

-- dB (min), -99,0 dB bis 0 dB (max)
- Wenn diesen Gerät auf stumm geschaltet ist, wird die Stummschaltung aufgehoben, indem Sie an dem Knopf drehen.

07 Display

• Eingangsquelle, Wiedergabestatus usw. werden angezeigt. Details finden Sie unter:

www.technics.com/support/

08 Eingangswahlschalter

• Drehen Sie diesen Knopf im Uhrzeigersinn oder gegen den Uhrzeigersinn, um die Eingabequelle umzuschalten.

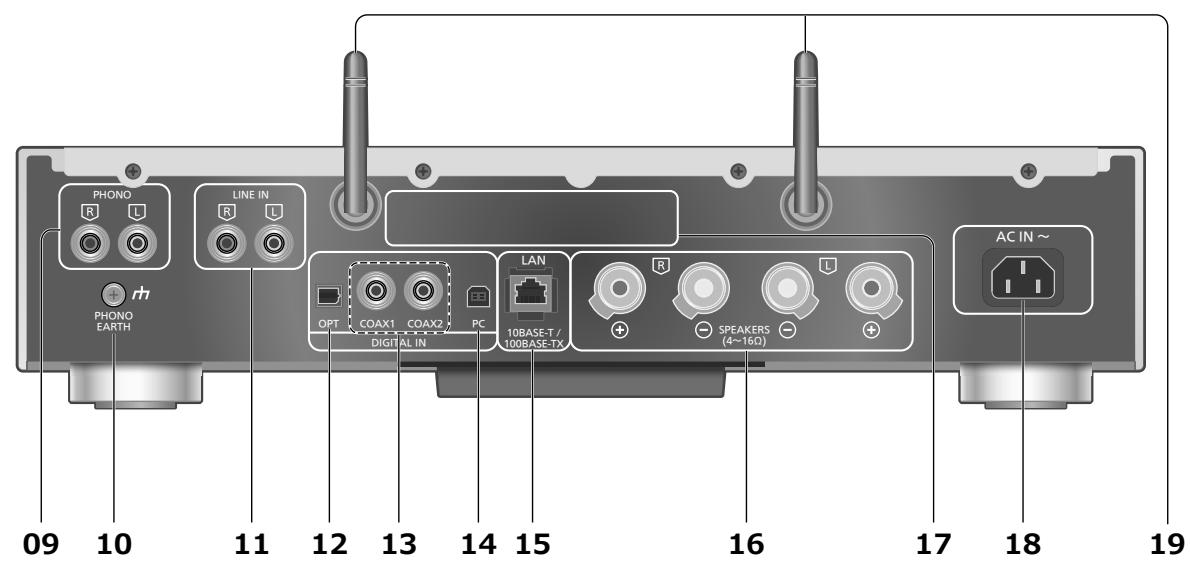

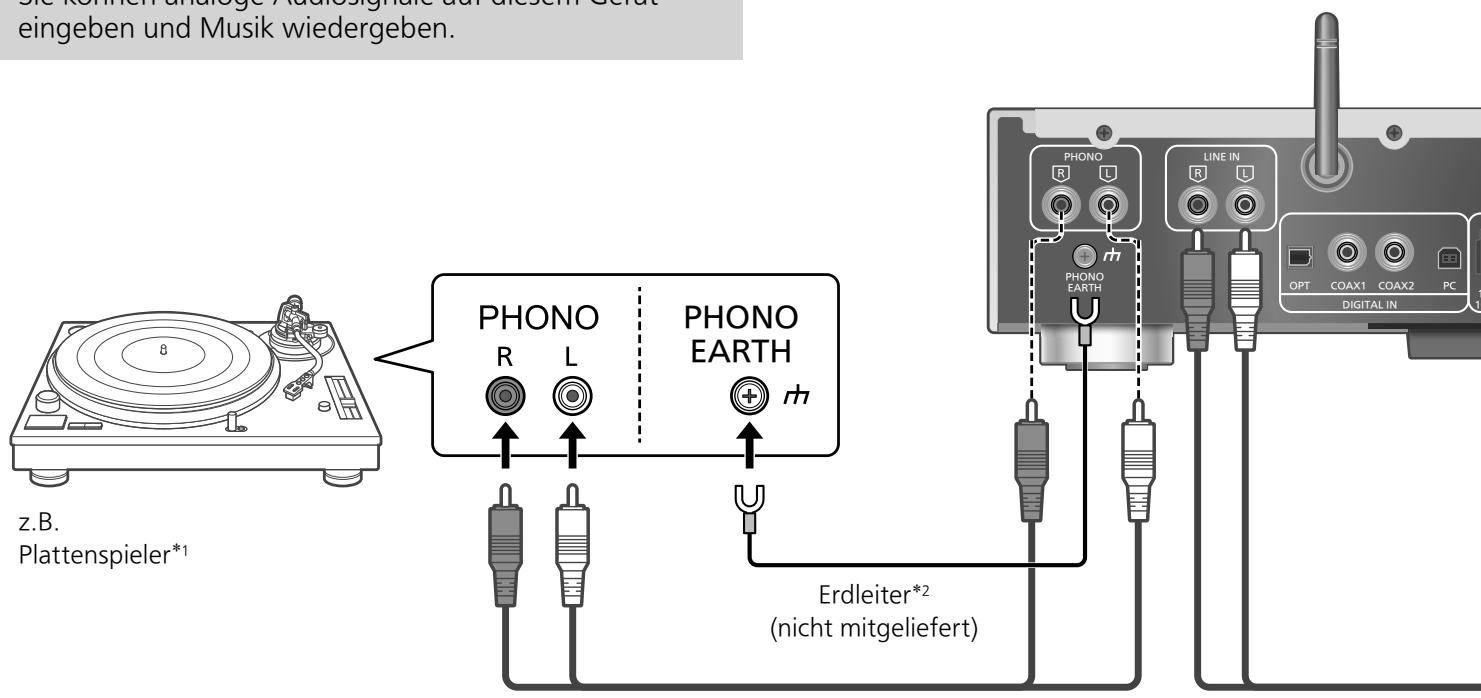

09 Analoge Audioeingangsanschlüsse (PHONO) ( 34)

MM-Tonabehmer werden Unterstützung.

10 PHONO EARTH-Anschluss ( 34)

• Zum Anschluss des Erdungskabels eines Plattenspielers.

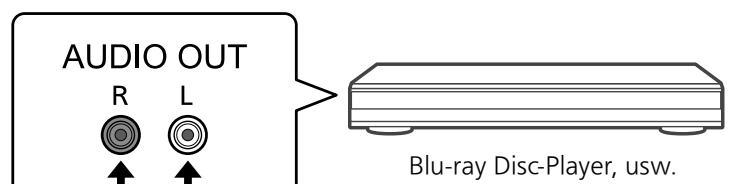

11 Analoge Audioeingangsanschlüsse (LINE IN) ( 34)

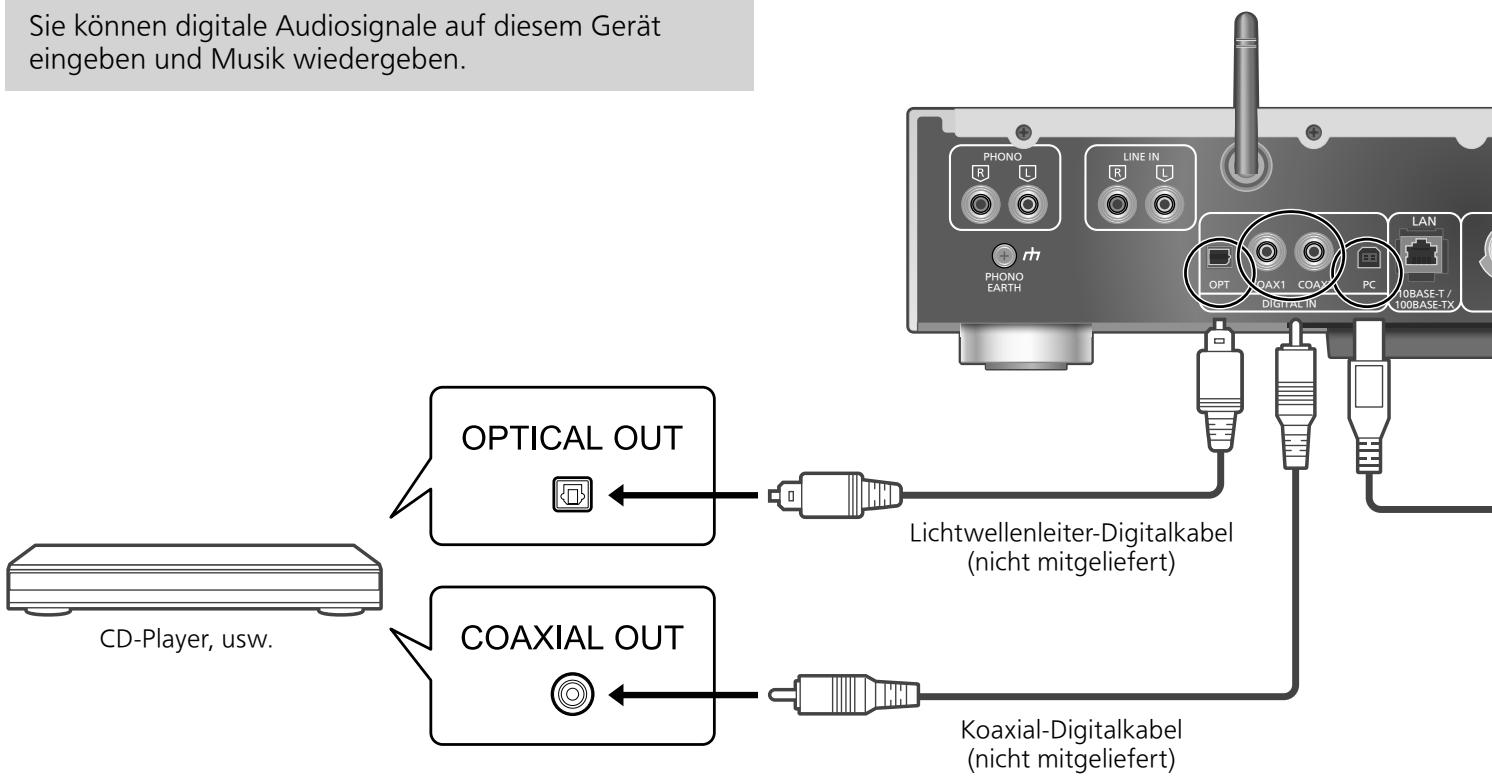

12 Optischer digitaler Eingangsanschluss ( 32)

13 Koaxiale digitale Eingangssignale ( 32)

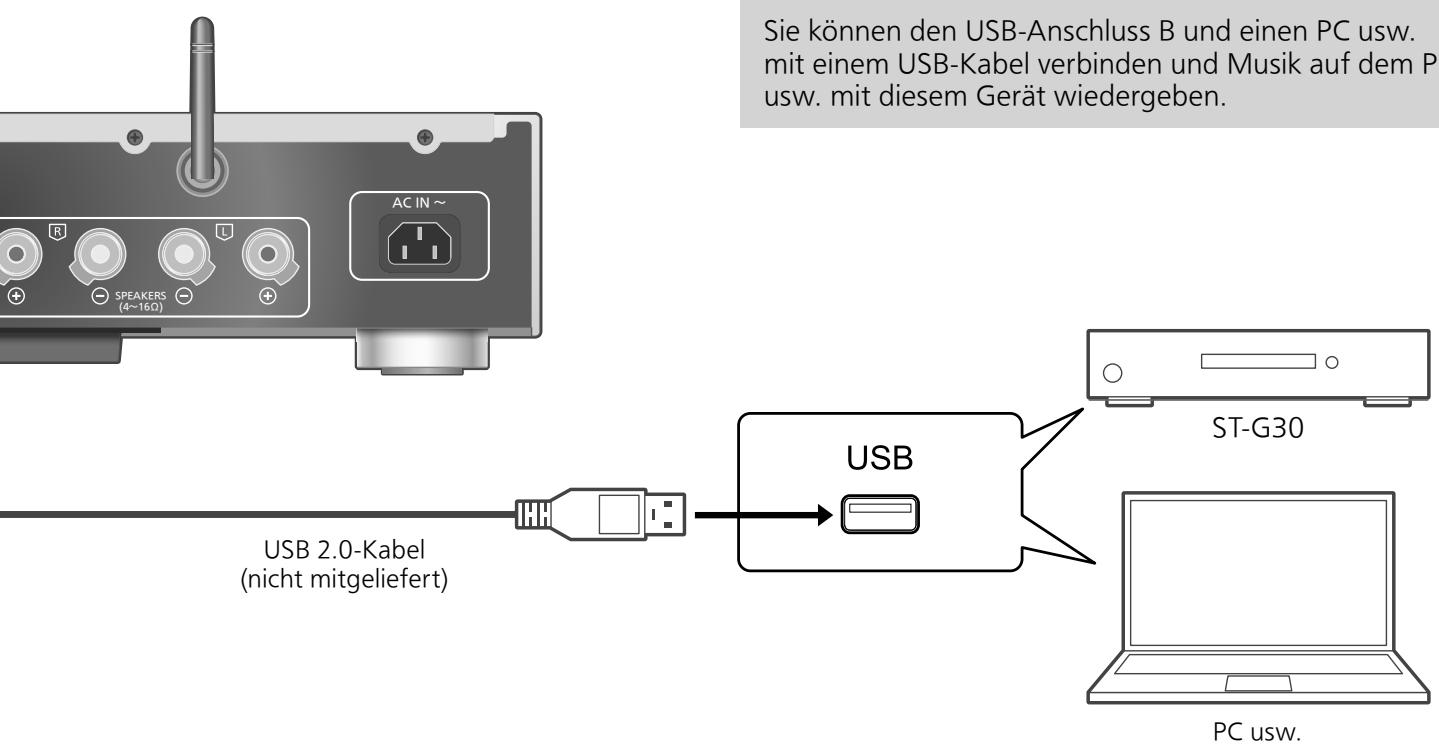

14 USB-Anschluss B

Zum Anschluss an einen PC usw. ( 33)

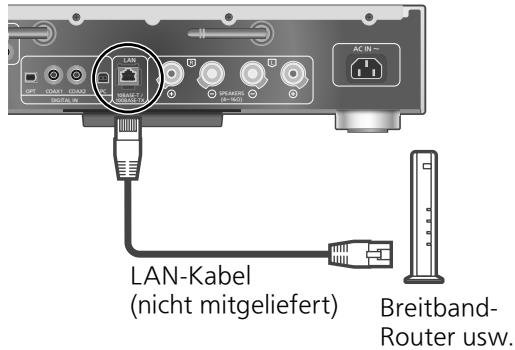

15 LAN-Anschluss ( 18)

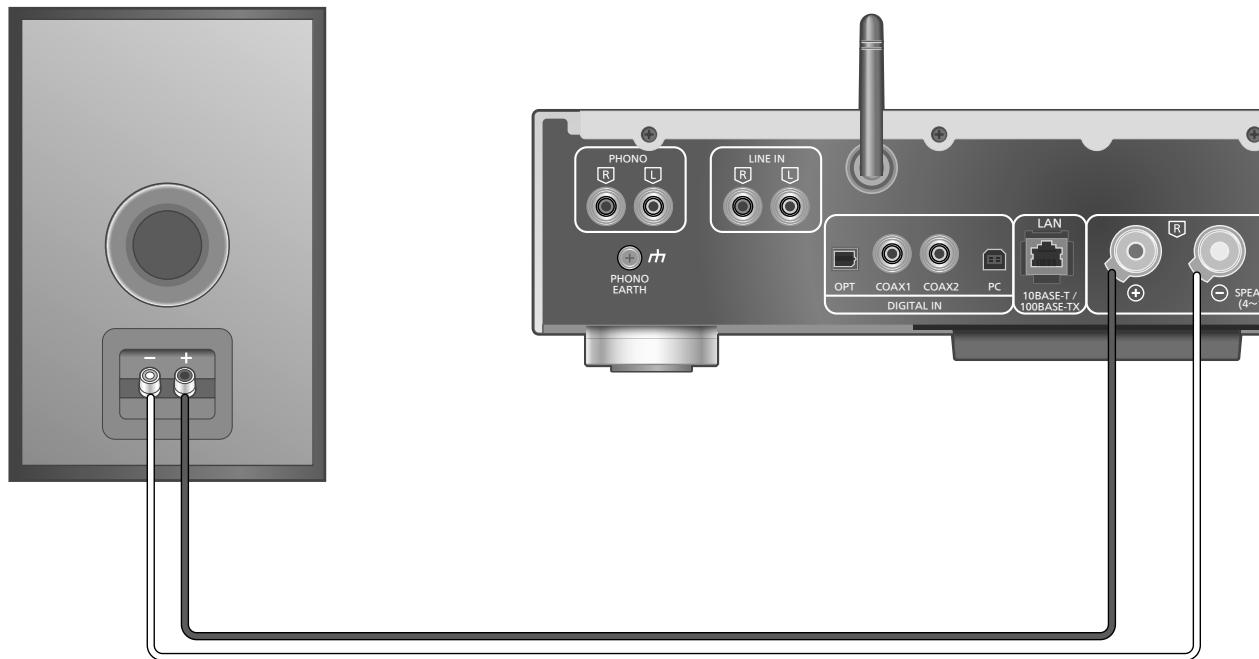

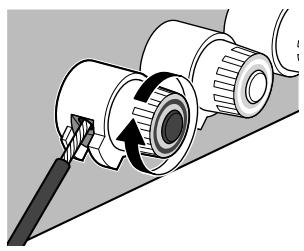

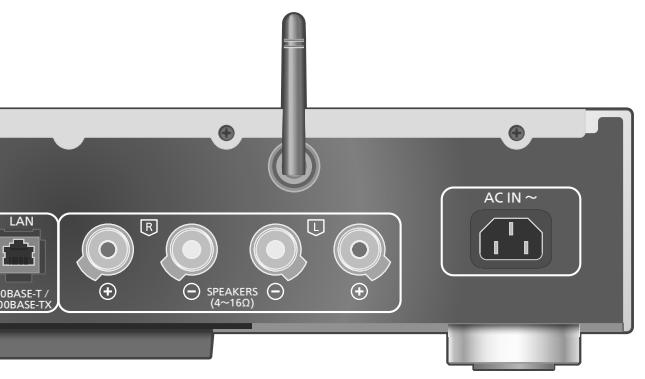

16 Ausgangsanschluss für Laufsprecher ( 16)

17 Produktkennzeichnung

• Es wird die Modellnummer angegeben.

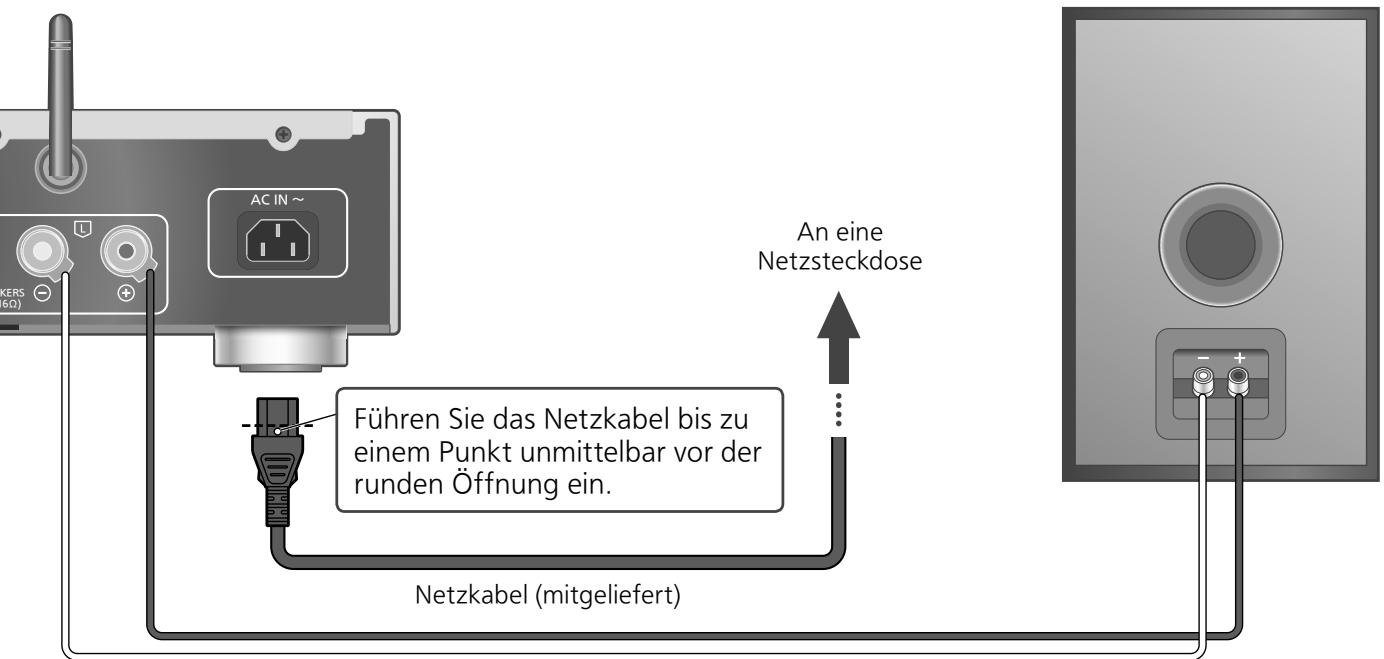

18 Netzkabel-Anschluss ( 17)

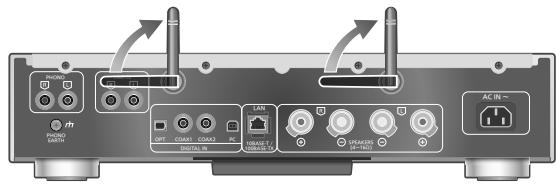

19 WLAN-Antenne ( 19)

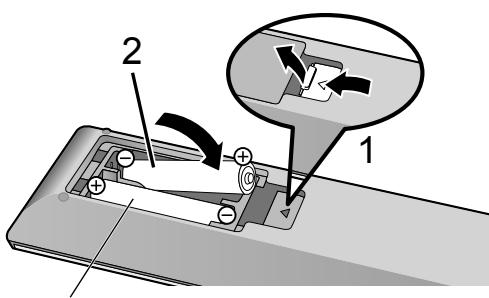

Verwendung der Fernbedienung

R03/LR03, AAA

(Alkali- oder Manganbatterien)

Hinweis

• Legen Sie die Batterie so ein, dass die Pole ( und ) mit denen in der Fernsteuerung übereinstimmen.
• Auf den Fernbedienungs-Signalsensor an thisem GerätRCTen. ( 12)
  Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern.

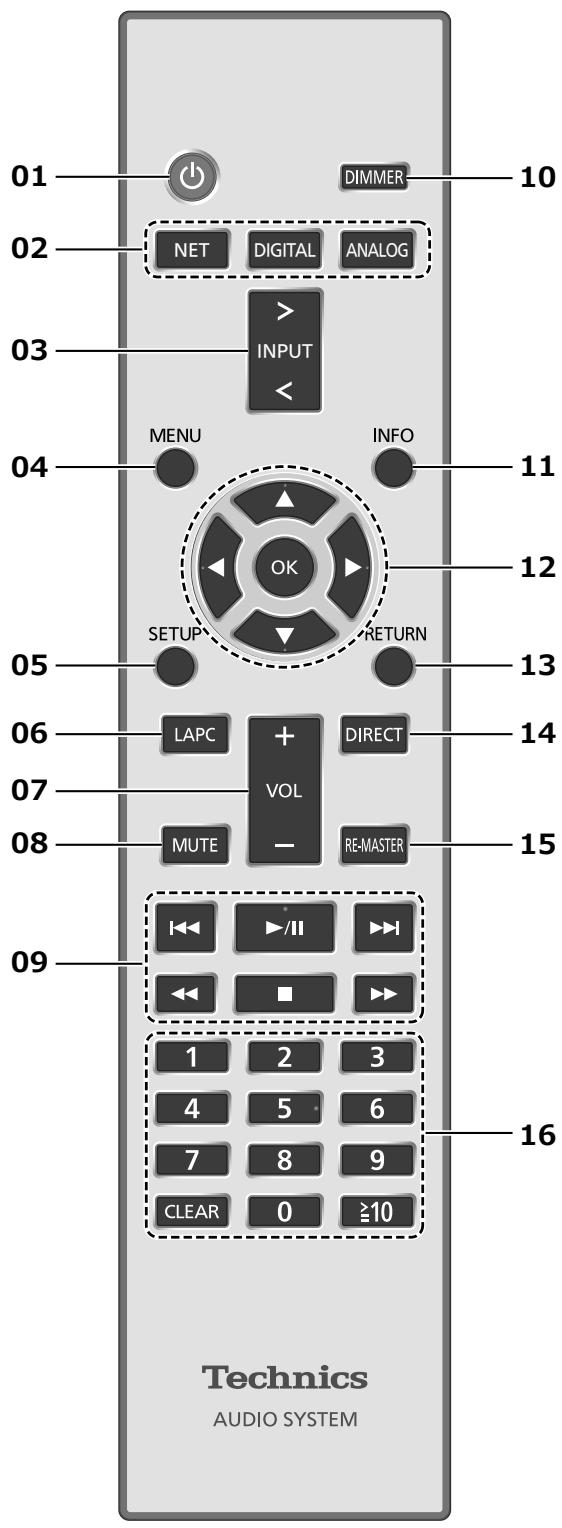

01 [◎]: Standby-/Ein-Schalter

• Drücken Sie diese Taste, um vom Standby-Modus auf "ein" zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie.

02 [NET]/[DIGITAL]/[ANALOG]: Wahlen Sie das zu bedienende Gerät ( 24,28,29,30,31,32,33,34)

03 [>INPUT<]: Schalten Sie die Eingangssquelle um

04 [MENU]: Öffnen Sie das Menu (⇒ 24, 25, 27, 28, 30, 31)

05 [SETUP]: Öffnen Sie das Einrichtungsmenu (⇒ 36)

06 [LAPC]: Ausgangssignals des Verständerkers messen und Ausgabe körrigieren (⇒ 39)

07 [+VOL-]: Anpassen der Lautstärke -- dB (min), -99,0 dB bis 0 dB (max)

08 [MUTE]: Stummschalten des Tons

• Drücken Sie erneut [MUTE], um abzubrechen. "MUTE" wird auch durch Anpassen der Lautstärke oder durch Versetzen des Geräts in den Standby-Modus abgebrochen.

09 Steuertasten für grundlegende Wiedergabefunktionen

10 [DIMMER]: Passen Sie die Helligkeit des Displays usw. an

• Wenn das Display ausgeschelt ist, leuchtet es nur dann auf, wenn Sie theses Gerät bedienen. Bevor das Display sich wieder ausscheltet, wird "Display Off" einige Sekunden lang angezeigt.
• Drücken Sie die Taste mehrfach, um die Helligkeit anzupassen.

11 [INFO]: Informationen anzeigen

• Drücken Sie diese Taste, um den Titel, Künstler und Name des Albums, Dateotyp, Abtastfrequenz und andere Informationen anzuzeigen. (Die Information variiert je nach Eingangsquelle.)

12 [], [], [], []/[OK] : Auswahl/OK
13 [RETURN]: Kehren Sie zur vorherigen Anzeige zurück
14 [DIRECT]: Schalten Sie den Direktmodus ein/aus
15 [RE-MASTER]: Schalten Sie Re-Master ein/aus

16 Zifferntasten usw.

• Zur Auswahl einer 2-stelligen Nummer Beispiel:
  16: [≥10] > [1] > [6]
• Zur Auswahl einer 4-stelligen Nummer Beispiel: 1234: [≥ 10] > [≥ 10] > [≥ 10] > [1] > [2] > [3] > [4]
• [CLEAR]: Löschen Sie den eingegebenen Wert.

Fernbedienungscode

Wenn ein anderes Gerät auf die mitgelieferte Fernbedienung reagiert,ändern Sie den Fernbedienungscode.

Die Werkseinstellung lautet "Mode 1".

1 Drucken Sie [SETUP].
2 Drucken Sie [] , [] zur Auswahl von "Remote Control" und drucken Sie dann [OK].
- Der aktuelle Fernbediencode theses Geräts wird angezeigt.
3 Wenn "Set Mode 1 / 2 angezeigt wird, konfigurieren Sie den Fernbediencode der Fernbedienung.

Um "Mode 1" einzustellen:
Halten Sie [OK] und [1] mindestens 4 Sekunden lang gedrückt.

Um "Mode 2" einzustellen:
Halten Sie [OK] und [2] mindestens 4 Sekunden lang gedrückt.

4 Zeigen Sie mit der Fernbedienung auf diesen Gerät und halten Sie [OK] mindestens 4 Sekunden lang gedrückt.

• Wenn der Code der Fernbedienung geändert wird, wird der neue Code eineugekunden lang auf dem Display angezeigt.

■Wenn "Remote 1" oder "Remote 2" angezeigt wird

Wenn "Remote 1" oder "Remote 2" angezeigt wird, verwenden these Gerät und die Fernbedienung entsprechliche Codes. Führer Sie Schritt 3 offen durch.

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
• Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden.
• Stecken Sie die Stecker der zu verbindenden Kabel vollständig ein.
• Knicken Sie Kabel nicht in spitzen Winkeln.
• Wenn der Veränder an die Laufsprecher angeschlossen ist, können Sie sein Ausgangssignal messen und korrigieren, um die Audioausgabe zu optimieren. ( 39)

Lautsprecherkabel (nicht mitgeliefert)

Lautsprecheranschluss

1 Drehen Sie die Knöppe, um sie zu halten, und führen Sie die Kerndrähte in die Löscher ein.

2 Ziehen Sie die Knöpfé fest.

Hinweis

• Wenn die Verbindungen hergestellt wurden,ziehen Sie leicht an den Lautsprecherkabeln, umsicherzustellen, dass diese fest verbunden sind.
• Achten Sie darauf, die Polarität der Laufsprecherdrechte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verständerkers führen kann.

FALSCH

• Verdrahen Sie die Polarität (+/-) der Anschlüsserechtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommt.
• Detaillierte Informationen finden Sie in der Bedienungsanleitung der Laufsprecher.

Lautsprecherkabel (nicht mitgeliefert)

Netzkabelanschluss

Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind.

• Das Wireless LAN (Wi-Fi®) kann eingestellt werden, sobald theses Gerät eingeschaltet ist. Wählen Sie die Option "Off" im Bildschirm "Wi-Fi Setup", um die Wi-Fi-Einstellungen zu beenden. Wählen Sie "On", um die Wi-Fi-Einstellungen beizubehalten. ( 19)

Hinweis

• Dieses Gerät verbraucht keine Mengen an Wechselstrom ( 48 ), auch wenn es sich im Standby-Modus befindet. Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird. Positionieren Sie das Gerät so, dass der Stecker weniger gezogen werden kann.

Ausgangskorrekturfunktion (LAPC)

Sie können die Einstellungen anhand ihrer eigenen Laufsprecher optimieren.

• Wenn Sie "Off" im "Wi-Fi Setup" wahren, können Sie die LAPC-Funktion ( 39) einstellen.
• Wenn Sie "On" im "Wi-Fi Setup", wahlen, stellen Sie zuerst die Wireless-LAN-Verbindung ein. Anschließlich konnen Sie die LAPC-Funktion ( 39) einstellen.

Sie konnen Musik von einem iOS-Gerät (iPhone/iPad/iPod), einem Android™-Gerät oder einem PC (Mac/Windows) mithilfe der AirPlay- oder DLNA-Funktion auf these Gerät übertragen. ( 24,26)

Um diese Funktionen zu nutzen, muss these Gerät in demselben Netzwerk sein wie das AirPlay-kompatible Gerät oder das DLNA-kompatible Gerät.

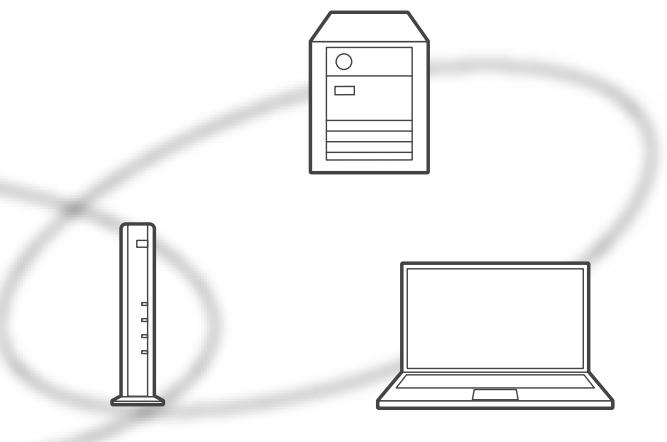

Dieses System kann an über ein LAN-Kabel oder integriertes Wi-Fi® an einen Router angeschlossen werden.

Für eine stabile Netzwerkverbindung wird eine verdrahtete LAN-Verbindung empfohlen.

Hinweis

• Wenn Sie versuchen, die Netzwerkeinstellungen unmittelbar nach Einschalten these Geräts zu ändern, kann es einige Zeit dauern, bis der Bildschirm mit den Netzwerkeinstellungen angezeigt wird.

Kabelgebundene LAN-Verbindung

1 Ziehen Sie das Netzkabel.
2 Verbinden Sie these Gerät über ein LAN-Kabel usw. mit einem Breitband-Router.
3 Verbinden Sie das Netzkabel mit thisem Gerät und drücken Sie [O].

( 17)

• Wenn die Verbindung hergestellt ist, wird " angezeigt.

Hinweis

• Wenn das Netzkabel getrennt wird, muss das LAN-Kabel angeschlossen oder getrennt sein.
• Verwenden Sie zum Anschluss von PeripheriegerätenGRADE LAN-Kabel (STP) der Kategorie 7 oder darüber.
• Wird ein anderes Kabel als ein LAN-Kabel in den LAN-Anschluss eingesteckt, kann das Gerät beschädigt werden.
• Wenn das LAN-Kabel getrennt wird, werden die netzwerkbezogenen Einstellungen auf die Werkseinstellungen zurückgesetzt. Wiederholen Sie die Einstellungen.
• Wenn ein LAN-Kabel angeschlossen wird, wird die Wi-Fi-Funktion evtl. deaktiviert.

WLAN-Verbindung

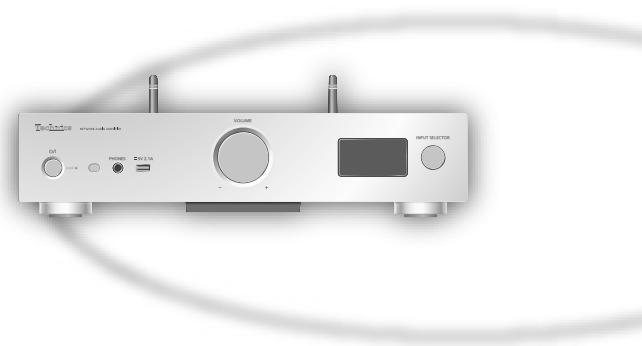

Vorbereitung

① Ziehen Sie das Netzkabel.
② Ziehen Sie das LAN-Kabel.
③ Positionieren Sie das Gerät so nahe wie möglich am WLAN-Router.

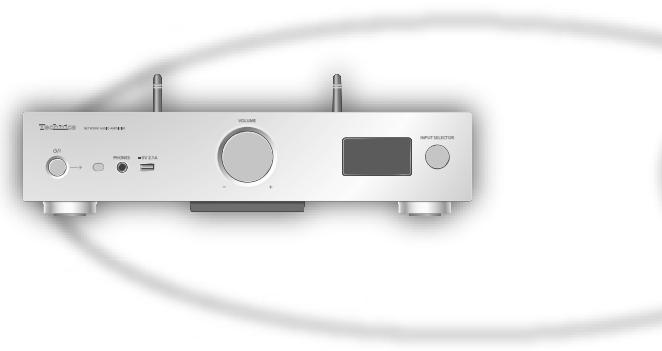

④ Richten Sie die Antenne auf der Rückseite.
deses Gerats gemaB Abbildung aus.

⑥ SchlieBen Sie das Netzkabel an diesen Gerät an. ( 17)

Hinweis

• Vermeiden Sie Folgendes:
  -Übermäßigke Kraft auf die Antenne ausüben
  -Tragen desses Gerats an der Antenne
• Die Einstellung wird nach der festgelegten Zeitdauer abgebrochen. In dieser Fall versuchen Sie, die Einstellung noch einmal vorzunehmen.
• Um diese Einstellung mittendrin abzubrechen, drücken Sie [■] oder versetzen Sie das Gerät in den Standby-Modus.

Erstkonfiguration

1 Drücken Sie [O], um diese Geräeinzuschalten.

"Wi-Fi Setup" wird angezeigt.

2 Drücken Sie [▲], [▼], um "On" auszuwahlen, und drücken Sie danach [OK].

3 (Für "WAC Mode for iOS") Fortfahren mit Schritt 2 von "Verwendung der WAC (Wireless Accessory Configuration)" ( 20) .

(Für andere Netzwerk-Konfigurationsmethode) Wahlen Sie eine Netzwerk-Konfigurationsmethode.

Hinweis

• Wenn das Gerät in den Standby-Modus versetzt und eingeschaltet wird, bevor die Wi-Fi-Einstellung vorgenommen wurde, wird "Wi-Fi Setup" angezeigt. Führren Sie die Wi-Fi-Einstellung durch oder wahren Sie "Off".

Wahlen Sie eine Netzwerk-Konfigurationsmethode

Verwenden Sie ein(en) iPod touch/iPhone/iPad?

Ja

(iOS Version 7.0 oder neuere)

Verwendung der WAC (Wireless Accessory Configuration) ( 20)

(iOS Version 5.0 oder neuere)

Verwendung von iPhone/iPad/iPod ( 21)

Nein

Unterstützt Ihr drahtloser Netzwerkrouter WPS (Wi-Fi Protected SetupTM)?

Ja

(WPS-Taste)

Verwenden der WPS-Taste ( 20)

(WPS-PIN-Codes)

Verwendung des WPS-PIN-Codes ( 21)

Nein

Verwenden Sie ein Android-Gerät?

Ja

Durch Verwendung von "Technics Music App" ( 22)

Nein

Verwendung eines Internet-Browsers ( 22)

■ Einstellung durch Verwendung des [SETUP]-Menüs

1 Drücken Sie [SETUP].

2 Drücken Sie [▲], [▼] wiederholt, um "Network" auszuwahlen, und drücken Sie danach [OK].

• Wenn der "Wi-Fi"-Bildschirm angezeigt wird, drücken Sie [OK].

3 Drücken Sie [], [] , um "On" auszuwahlen, und drücken Sie danach [OK]. (Die Wireless LAN-Funktion ist aktiviert.)

4 Wahlen Sie eine Netzwerk-Konfigurationsmethode.

Sie können die Wi-Fi-Konfiguration mithilfe eines iPhone/iPad/iPod touch an theses System senden.

• Untersütztes Gerät:

iPhone/iPad/iPod touch (iOS Version 7.0 oder höher) oder Mac (OS X 10.9 oder höher, mit AirPort Utility 6.3.1. oder höher)

Die folgenden Erklärungen basieren auf einem iPhone.
- Stellen Sie vorher sicher, dass Ihr iPhone mit dem Heimnetzwerk verbunden ist.

1 Drücken Sie [▲], [▼] auf der Fernbedienung, um “WAC Mode for iOS” auszuwahlen, und drücken Sie danach [OK].

"Setting" wird angezeigt.

2 Gehen Sie zu den Wi-Fi-Einstellungen auf Ihr dem iPhone.
3 Wahlen Sie "Technics SU-G30

*" unter "SET UP NEW AIRPLAY SPEAKER..." auf Ihr dem iPhone.

• "**" steht für ein Zeichen, das für jeder Satz einzigartig ist.

4 Der Bildschirm "AirPlay Setup" erscheint auf Ihr hem iPhone.

• Dieses System wird angezeigt als "Technics SU-G30 ****". Um den Namez zuändern, geben Sie einen neuen Namez ein, um den bestehenden zu ersetzen. Sie konnen den Namez auch nach dem Herstellen der Netzwerkverbindungändern. ( 23)
• Sie können unter "SPEAKER PASSWORD" ein Password für diese System festlegen. (Sie brauchen these Password, wenn Sie Netzwerkeinstellungen beim nachsten Mal über den Internet-Browser vornehmen.)

5 Wahlen Sie "Next", um die Einstellungen zu übernehmen.

"Linking" wird angezeigt.
- Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.

-Fail" wird elev. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte. Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" Weiterhin angezeigt wird, probieren Sie andere Methoden ( 19)

6 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.
" ” wird angezeigt.

Verwenden der WPS-Taste "WPS Push"

Wenn Ihr WLAN-Router WPS unterstützen, können Sie durch Drücken der WPS-Taste eine Verbindung aufbauen.

• Ein kompatibler WLAN-Router kann über die WPS-Identifizierungskennzeichnung verfügen.

1 Drücken Sie [▲], [▼] auf der Fernbedienung, um "WPS Push" auszuwahlen, und drücken Sie danach [OK].
- "WPS" wird angezeigt. Schließen Sie Schritt 2 innerhalb von 2 Minuten ab.

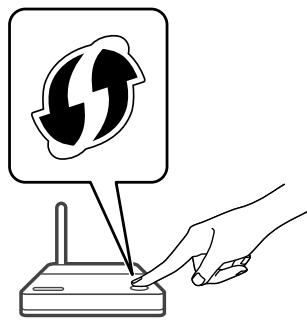

2 Nachdem "WPS" angezeigt wird, drücken Sie die WPS-Taste am WLAN-Router.

Beispiel:

"Linking" wird angezeigt.
- Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.

-Fail" wird elev. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte. Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" Weiterhin angezeigt wird, probieren Sie andere Methoden ( 19)

3 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.

• """ wird angezeigt.

Verwendung des WPS-PIN-Codes

"WPS PIN"

Wenn Ihr WLAN-Router WPS unterstützt, können Sie durch Eingabe des WPS-PIN-Codes eine Verbindung aufbauen.

• Weitere Details zur Ungabe des PIN-Codes führen Sie in der Bedienungsanleitung des Wireless Routers.

1 Drücken Sie [▲], [▼] auf der Fernbedienung, um "WPS PIN" auszuwahlen, und drücken Sie danach [OK].

• Der PIN-Code wird angezeigt. Schließen Sie Schritt 2 innerhalb von 2 Minuten ab.

2 Geben Sie den PIN-Code in den Wireless Router über den PC, usw. ein.

"Linking" wird angezeigt.
- Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.
-Fail" wird elev. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte. Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" Weiterhin angezeigt wird, probieren Sie andere Methoden ( 19)

3 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.

• """ wird angezeigt.

Hinweis

• Je nach Router kann bei anderen verbundenen Geräten vorübergehend die Verbindung unterbrochen werden.
• Weitere Details finden Sie in der Bedienungsanleitung des WLAN-Routers.

Verwendung von iPhone/iPad/iPod

"With iPod"

Mit dieser Methode teilen Sie die drahtlosen Netzwerkeinstellungen Ihres iPhone/iPad/iPod mit diesen System.

• Unterschiedtes Gerät:
  iPhone/iPad/iPod touch (iOS Version 5.0 oder höher)
  Die folgenden Erklärungen basieren auf einem iPhone.
• Stellen Sie vorher sicher, dass Ihr iPhone mit dem Heimnetzwerk verbunden ist.

USB-Kabel
(wird mit iPhone/iPad/iPodgeliefert)

1 Verbinden Sie das iPhone mithilfe des USB-Kabels mit diesen Gerät.

• Verwenden Sie das USB-Kabel, das mit dem iPhone/iPad/iPod geliefert wird.
• Entsperren Sie Ihr iPhone vor dem Verbinden.

2 Drücken Sie [] , [] auf der Fernbedienung, um "With iPod" auszuwahlen, und drücken Sie danach [OK].

"Connecting Wi-Fi" wird angezeigt.

3 Erlauben Sie dem iPhone, die drahtlosen Netzwerkeinstellungen zu teilen.

• Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.
  -Fail" wird elev. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte. Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" Weiterhin angezeigt wird, probieren Sie andere Methoden ( 19)

4 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.

• """ wird angezeigt.

Durch Verwendung von "Technics Music App" "Setup from Browser"

Wenn Sie die entsprechende App "Technics Music App" (kostenlos) auf Ihr Android-Gerät installieren, können Sie über diese App eine Verbindung aufbauen.

• Wenn Sie ein Android-Gerät verwenden, laden Sie die App über Google Play™ herunter.
• Prüfen Sie das Password Ihres kabellosen Heimnetzwerks.
• Stellen Sie vorher sicher, dass Ihr Android-Gerät mit dem Heimnetzwerk verbunden ist.

1 Drücken Sie [▲], [▼] auf der Fernbedienung, um “Setup from Browser” auszuwahlen, und drücken Sie danach [OK].

"Setting" wird angezeigt.

2 Starten Sie "Technics Music App" auf Ihrem Android-Gerät.
3 Wahlen Sie "F" und gehe Sie zu den Wi-Fi-Einstellungen.

4 Geben Sie das Password Ihres kabellosen Heimnetzwerks ein.
5 Wahlen Sie "Next", um die Einstellungen zu übernehmen.

"Linking" wird angezeigt.
- Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.

-Fail" wird elev. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte. Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" Weiterhin angezeigt wird, probieren Sie andere Methoden ( 19)

• Je nach Gerät wird der Bildschirm "Verbindung abgeschlossen" nicht angezeigt.

6 Stellen Sie sicher, Ihr kompatibles Gerät wieder mit ihrem drahtlosen Netzwerk zu Hause zu verbinden.
7 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.

• " wird angezeigt.

Verwendung eines Internet-Browsers "Setup from Browser"

Sie können auf die Netzwerkeinstellungen deses Geräts vom Internet-Browser auf Ihr hem iOS-Gerät (iOS Version 6.1.6 oder frühere), Android-Gerät, PC usw. zugreifen.

Die folgenden Erklarungen basieren auf einem Android-Gerät.

1 Drücken Sie [▲], [▼] auf der Fernbedienung, um “Setup from Browser” auszuwahlen, und drücken Sie danach [OK].

• "Setting" wird angezeigt.

2 Gehen Sie zu den Wi-Fi-Einstellungen Ihres kompatiblen Geräts und wahlen Sie "00 Setup ****", um eine Verbindung zum System aufzubauen.

• "**" steht für ein Zeichen, das für jeder Satz einzigartig ist.

3 Starten Sie den Internet-Browser und geben Sie "http://192.168.1.12/" in das URL-Adressfeld ein und zeigen Sie die Seite an.

• Beispiele von Internet-Browsern

-iOS-Gerät/Mac: Safari
Android-Gerät: Google Chrome™
-PC: Windows Internet Explorer

4 Wahlen Sie "Search wireless network".
5 Geben Sie den Nameh Ihres drahtlosen Heimnetzwerks (Netzwerkname (SSID)) ein und tippen Sie das Password für diesen Netzwerk ein.
6 Wahlen Sie "JOIN", um die Einstellungen zu übernehmen.

"Linking" wird angezeigt.
- Wenn die Verbindung hergestellt ist, wird "Success" angezeigt.

-Fail" wird evtl. angezeigt, wenn die Verbindung nicht vollständig hergestellt werden konnte.
Versuchen Sie diese Methode erneut vom [SETUP]-Menu aus. Wenn "Fail" weiterhin angezeigt wird, probieren Sie andere Methoden ( 19) .
- Je nach Gerät wird der Bildschirm "Verbindung abgeschlossen" nicht angezeigt.

7 Stellen Sie sicher, Ihr kompatibles Gerät wieder mit ihrem drahtlosen Netzwerk zu Hause zu verbinden.
8 Drücken Sie [OK] auf der Fernbedienung, um die Einstellung zu beenden.

• "零" wird angezeigt.

Hinweis

• Aktivieren Sie JavaScript und Cookies in ihren Browser-Einstellungen.

Der Name theses Geräts im Netzwerk "Friendly Name"

Sie können den Namen these Geräts im Netzwerk ändern (z.B. "Raum 1" oder "Wohnzimmer" usw.).

1 Drucken Sie [SETUP].
2 Drücken Sie [▲], [▼] wiederholt, um "Network" auszuwahlen, und drücken Sie danach [OK].
3 Drucken Sie [▲], [▼] wiederholt, um "Friendly Name" auszuwahlen, und drucken Sie danach [OK].

• Der aktuelle Name diesen Geräts wird angezeigt. Drücken Sie zum Bearbeiten [OK].

4 Drücken Sie zur Eingabe eines benutzerfreundlichen Namens [▲], [▼], [▲], [▶].

• Es können nur ASCII-Zeichen verwendet werden.
  "A" kann hinzugeführst werden, indem [▶] gedrückt wird, sobald der letzte Buchstabe des benutzerfreundlichen Namens ausgewählt wurde.
• Drücken Sie zum Löschen eines Buchstabens [CLEAR].
• Drücken Sie zum Einfügen eines Buchstabens "A" [≥10].
• Der Standardname ist "Technics SU-G30 ". "***" steht für eine Ziffer, die einzigartig für jeder Set ist.

5 Drücken Sie [OK], um die Einstellungen anzuwenden.
6 Drücken Sie wiederholt [RETURN], um die Einstellungen zu verlassen.

Vornehmen der Netzwerkbezogenen Einstellungen

Sie können eine spezielle IP-Adresse, Subnetmaske, einen Standard-Gateway, primären DNS usw. verwenden. (Wenn Ihr Netzwerk spezielle Einstellungen erfordert, deaktivieren Sie DHCP.)

• Geben Sie keine Musik wieder, während Sie diese Einstellungen ändern.

1 Drücken Sie [SETUP].
2 Drücken Sie [▲], [▼] wiederholt, um "Network" auszuwahlen, und drücken Sie danach [OK].
3 Nehmen Sie die Auswahl vor und geben Sie die Details ein.
4 Drücken Sie [OK], um die Einstellungen anzuwenden.
5 Drücken Sie wiederholt [RETURN], um die Einstellungen zu verlassen.
6 Drücken Sie die Taste [O], um das Gerät in den Standby-Modus zu versetzen.

Warten Sie, bis "Please Wait" erlischt.

7 Führn Sie die Netzwerkeinstellungen durch. ( 18)

Sie können auf einem mit ihrem Heimnetzwerk verbundenen DLNA-zertifizierten Medienserver (PC, Netzwerkspeicher usw.) gespeicherte Musikdateien teilen und die Inhalte über diesen Gerät entwicken.

Vorbereitung

• Beenden Sie die Netzwerkeinstellungen. ( 18)
• Verbinden Sie das zu verwendende Gerät mit demselben Netzwerk wie diese Sonstiges.
• Verwendung des Windows Media® Player

-Fugen Sie die Inhalte und den Ordner zu den Bibliotheken des Windows Media® Player 11 oder 12 oder eines Smartphones usw. hinzu.
Die Wiedergabeliste des Windows Media Player kann nur die Inhalte wiedergeben, die in den Bibliotheken gespeichert sind.
- Um den Windows Media® Player zum streamen zu verwenden, müssen Sie diesen im Voraus konfigurieren.

Wiedergabe von auf dem DLNA-Server gespeicherten Inhalten durch die Steuerung über diesen Gerät

1 Drücken Sie [NET], um “DMP” auszuwahlen.

• Der Bildschirm zur Serverauswahl wird angezeigt.
• Sie können die Eingangsguille auch durch Drehen des Eingangswahlschalters am Gerät wahren.

2 Drücken Sie [▲], [▼] zur Auswahl eines DLNA-Server im Netzwerk und drücken Sie anschließend [OK].

• Der Bildschirm zur Ordner-/Inhaltsauswahl wird angezeigt. Wiederholen Sie diesen Schritt, um eine weitere Auswahl zu treffen.
• Je nach den Spezifikationen werden Ordner/Inhalte möglicherweise in einer anderen Reihenfolge als auf dem Server angezeigt.

3 Wahlen Sie mit [▲], [▼] eine Option aus und drücken Sie [OK].

Hinweis

• Je nach seinem Status werden der angeschlossene Server und sein Inhalt möglicherweise nicht richtig angezeigt. (z.B. kurz nach dem Inhalte zu dem Server hinzugefügt wurden usw.)
  Bitte versuchen Sie es später erneut. Weitere Details finding Sie in der Bedienungsanleitung des Geräts.

Funktionen während der Wiedergabe

Stopp	■
Pause	►/■ • Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	►►►
Suchlauf	►►►
Ansehen verfügbarer Information	[INFO]

Wiedergabe wiederholen "Repeat"

1 Drucken Sie [MENU].
2 Drücken Sie [▲], [▼] wiederholt, um "Repeat" auszuwahlen, und drücken Sie danach [OK].
3 Wahlen Sie mit [], [] eine Option aus und drücken Sie [OK].

1-Track:

Nur der gewählte Titel wird abgespielt. ("1" wird angezeigt.)

All:

Alle Titel werden wiederholt. ("C" wird angezeigt.)

Die Einstellung ist auch verfügbar, wenn die Eingangsquelle auf "USB" ( 28) geschaltet ist.

Zufallswiedergabe wiederholen "Random"

1 Drücken Sie [MENU].
2 Drücken Sie [▲], [▼] wiederholt, um "Random" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [▲], [▼], um "On" auszuwahlen, und drücken Sie danach [OK].
- Alle Titel in dem Order werden zufällig wiederholt. ("RND" und "Ü" werden angezeigt.)
- Wahlrend der Zufallswiedergabe konnen Sie den zuvor abgeschleiten Titel überspringen.
- Wahlrend der Zufallswiedergabe konnen Titel mehrfach abgespielt werden.
Die Einstellung ist auch verfügbar, wenn die Eingangsquelle auf "USB" ( 28) geschaltet ist.

Vorgänge mithilfe der speziellen App "Technics Music App"

Wenn Sie die entsprechende App "Technics Music App" ( Kostenlos) auf Ihrm Tablet/ Smartphone installieren, können Sie diesen Gerät mit einer Vielzahl von Funktionen steuern. Details finden Sie unter: www.technics.com/support/

Wiedergabe von auf dem DLNAServer gespeicherten Inhalten durch die Steuerung über einen DMC

Durch Steuerung eines DMC (Digital Media Controller) kompatiblen Geräts können Sie die auf dem DLNA-Server gespeicherte Musik auf diesen Gerät (DMR-Digital Media Renderer) wiedergeben.

1 Drücken Sie [O], um diesen Gerät einzuschalten.
2 Bedieren Sie das DMC-kompatible Gerät und schließen Sie es an diesen Gerät an.

• Der Gerätename diesera Geräts wird als "Technics SU-G30 *****1,2 angezeigt.
• Wegen Details hinsichtlich der Benutzung von DMC-kompatiblen Geräten siehe Bedienungsanleitung der Geräte oder der Software.

Hinweis

Die Wiedergabe anderer Audioquellen stoppt und die DLNA-Ausgabe hat Vorrang, wenn Sie DMC bedieren.
- Je nach den Inhalten und dem angeschlossenen Gerät ist die Bedienung oder Wiedergabe unter Umständen nicht möglich.
- Dies garantiert nicht die Verbindung mit allen DMC-Anwendungen. Verwenden Sie die darauf vorgesehene App "Technics Music App".
1: “**” steht für eine Ziffer, die einzigartig für jeder Set ist.
2: Der Gerätename kann von "Der Name diesen Geräts im Netzwerk" geändert werden. (⇒ 23)

Sie konnen auf einem iOS-Gerät usw. gespeicherte Musik mit AirPlay-wiedergegeben.

• AirPlay Funktioniert mit iPhone, iPad und iPod touch mit iOS 4.3.3 oder/higher, Mac mit OS X Mountain Lion oder/higher und PC mit iTunes 10.2.2 oder/higher.

Vorbereitung

• Beenden Sie die Netzwerkeinstellungen. ( 18)
• Verbinden Sie das iOS-Gerät oder den PC mit demselben Netzwerk wie these Gerät.

1 (iOS-Gerät)

Starten Sie die "Music"- (oder iPod-) App.

(PC)

Starten Sie "iTunes".

2 Wahlen Sie "Technics SU-G30

**********************************************************************************************. *1,2 vom AirPlay Symbol

3 Starten Sie die Wiedergabe.

• Überprüfen Sie die Lautstärke-Einstellungen, bevor Sie mit der Wiedergabe beginnen.
• Wenn AirPlay zum ersten Mal verwendet wird, kann die Lautstärke maximal eingestellt sein.
  Die Wiedergabe startet mit einer leichten Verzögerung.
  1: “*” steht für eine Ziffer, die einzigartig für jeder Set ist.
  *2: Der Gerätename kann von "Der Name diesen Geräts im Netzwerk" geändert werden. (⇒ 23)

Funktionen während der Wiedergabe

Stopp	■
Pause	►/■ • Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	«←»

Hinweis

Die Wiedergabe anderer Audio-Quellen wird gestoppt und der Ausgang AirPlay hat Vorrang.
- Lautstärkeänderungen am iOS-Gerät oder iTunes werden bei diesen Gerät durchgeführt. (Informationen zu den erforderlichen Einstellungen in iTunes finden Sie in der iTunes Hilfe.)
- Bei einigen iOS- und iTunes-Versionen lässt sich die AirPlay-Wiedergabe möglicherweise nicht starten, wenn der Selektor geändert wird oder wenn these Gerät während der AirPlay-Wiedergabe in den Standby-Modus versetzt wird. In dieser Fall wahren Sie ein anderes Gerät vom Symbol AirPlay der Music App oder iTunes und wahren Sie dann these Gerät erneut als Ausgangslautsprecher.
- AirPlay Funktioniert nicht bei der Wiedergabe von Videos in iTunes.

Wiedergabe wiederholen "Repeat"

1 Drücken Sie [MENU].
2 Drücken Sie [▲], [▼] wiederholt, um "Repeat" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie zum Einstellen [], [] und drücken Sie danach [OK].

• Verwenden Sie zum Bestätigten der gewählten Einstellung das angeschlossene Gerät.
• Sie können auch auf dem angeschlossenen iOS-Gerät/PC Einstellungen vornehmen.

Zufallswiedergabe wiederholen "Shuffle"

1 Drucken Sie [MENU].
2 Drücken Sie [▲], [▼] wiederholt, um "Shuffle" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie zum Einstellen [], [] und drücken Sie danach [OK].

• Verwenden Sie zum Bestätigten der gewählten Einstellung das angeschlossene Gerät.
• Sie können auch auf dem angeschlossenen iOS-Gerät/PC Einstellungen vornehmen.

Wenn Sie ein USB-Gerät an das Gerät anschließen, können Sie auf dem USB-Gerät gespeicherte Musik wiedergeben.

• Lesen Sie "USB" ( 45) für Informationen zu dem USB-Gerät, dessen Musik这部分 Gerät abspielen kann.

1 Verbinden Sie ein USB-Gerät mit thisem Gerät.

2 Drücken Sie wiederholt [DIGITAL], um "USB" auszuwahlen.

• Der Bildschirm zur Ordner-/Inhaltsauswahl wird angezeigt.
• Sie können die Eingangsquelle auch durch Drehendes Eingangswahlschalters am Gerät wahlen.

3 Wahlen Sie mit [] , [] eine Option aus und drücken Sie [OK].

• Wiederholen Sie diesen Schritt, um eine weitere Auswahl zu treffen.
• Drücken Sie [RETURN], um zum vorherigen Ordner zurückzukehren.

Funktionen während der Wiedergabe

Stopp	■
Pause	►/II • Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	►►►
Suchlauf	►►►
Ansehen verfügbarer Information	[INFO]

• Dieser Betrieb kann für eine Formate nicht möglich sein.

Wiedergabe wiederholen "Repeat"

1 Drücken Sie [MENU].
2 Drücken Sie [▲], [▼] wiederholt, um "Repeat" auszuwahlen, und drücken Sie danach [OK].
3 Wahlen Sie mit [], [] eine Option aus und drücken Sie [OK].

1-Track:

Nur der gewählte Titel wird abgespielt. ("1" wird angezeigt.)

All:

Alle Titel in dem Order werden wiederholt. ("") wird angezeigt.)

Die Einstellung ist auch verfügbar, wenn die Eingangsquelle auf "DMP" ( 24) geschaltet ist.

Zufallswiedergabe wiederholen "Random"

1 Drucken Sie [MENU].
2 Drücken Sie [] , [] wiederholt, um "Random" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [], [] , um "On" auszuwahlen, und drücken Sie danach [OK].
- Alle Titel in dem Order werden zufällig wiederholt. ("RND" und "ü") werden angezeigt.)
- Wahlrend der Zufallswiedergabe konnen Sie den zuvor abgeschleiten Titel überspringen.
- Wahlrend der Zufallswiedergabe konnen Titel mehrfach abgespielt werden.
Die Einstellung ist auch verfügbar, wenn die Eingangsquelle auf "DMP" ( 25) geschaltet ist.

SchlieBen Sie Ihr/Ihr iPhone/iPad/iPod über ein USB-Kabel * an, um Musik wiederzugegeben, die auf dem iPhone/iPad/iPod gespeichert ist, oder um den/das iPhone/iPad/iPod zu laden.

• Lesen Sie "iPhone/iPad/iPod" ( 45) für Informationen zu iOS-Geräten, die diesen Gerät abspielen kann.
  *: Verwenden Sie das USB-Kabel, das mit dem iPhone/ iPad/iPod gefelt wird.

1 Verbinden Sie ein iPhone/iPad/iPod mit dem Gerät.
2 Drücken Sie wiederholt [DIGITAL], um "USB" auszuwahlen.

Die Anzeige wechselt automatisch zu "iPod_Port", wenn ein kompatibles/iPhone/iPad/iPod an den USB-A-Anschluss angeschlossen wird.
- Sie können die Eingangsguille auch durch Drehen des Eingangswahlschalters am Gerät wahren.

3 Starten Sie die Wiedergabe auf dem iPhone/iPad/iPod.

Funktionen während der Wiedergabe

Stopp	■
Pause	►/■ • Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	►►►
Suchlauf	►►

• Für "Repeat" und "Shuffle". ( 27)

Hinweis

Die Kompatibilität hangt von der Software-Version ab. Aktualisieren Sie Ihr/Ihr iPhone/iPad/iPod auf die aktuelle Software-Version, bevor Sie es mit diesen Gerät verwenden.
Die Ergebnisse der Bedienvorgänge können je nach iPhone/iPad/iPod-Modell bzw. iOS-Version variieren.

Aufladen eines iPhone/iPad/iPod

Wenn these Gerä eingeschaltet ist, beginnt der Ladevorgang, sobald ein iPhone/iPad/iPod an diese Gerä angeschlossen wird.

• Um mit dem Laden über die USB-Kabelverbindung während des Standby-Modus fortzufahren, stellen Sie sicher, dass das iPhone/iPad/iPod mit dem Laden begonnen hat, bevordas Gerät in den Standby-Modus versetzt wird.
• Überprüfen Sie am iPhone/iPad/iPod, ob der Akku vollständig geladen ist. Entfernen Sie nach vollständiger Aufladung das/eden iPhone/iPad/iPod.

Hinweis

• Wenn these Gerät in den Standby-Modus versetzt wird, wird "iPod Charging" angezeigt und die Betriebsanzeige leuchtet rot.
• Der Aufladevorgang endet, sobald der Akku vollständig aufgeladen ist. Der Akku entleert sich mit der Zeit.
• Beim Aufladen eines iPhone/iPad/iPod, dessen Akku entladen ist, schalten Sie diese Gerät nicht in den Standby-Modus, bis das iPhone/iPad/iPod wieder betriebsbereit ist.

Sie konnen den Klang vom Bluetooth® Audio-Gerät über theses Gerät drahtlos horen.
- Weitere Details finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

■ Kopplung eines Bluetooth®-Geräts

• Schalten Sie die Bluetooth®- Funktion des Geräts ein und stellen Sie das Gerätiben diese Einheit.
• Wenn bereits ein Bluetooth®-Gerät angeschlossen ist, trennen Sie es. (⇒ 31)

1 Drücken Sie wiederholt [DIGITAL], um "Bluetooth" auszuwahlen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wahlen.

2 Drucken Sie [MENU].

3 Drücken Sie [▲], [▼] wiederholt, um "Pairing" auszuwahlen, und drücken Sie danach [OK].

4 Drücken Sie [] , [] zur Auswahl von "Yes" und drücken Sie dann [OK].

• "Pairing" wird angezeigt, und diesen Gerät wartet auf die Registrierung.

5 Wahlen Sie "SU-G30" vom Bluetooth®-Menu des Geräts.

• Der Name des angeschlossenen Geräts wird am Display angezeigt.
• Evtl. wird die MAC-Adresse angezeigt, bevor "SU-G30" erscheint. (z. B. 6C:5A:B5:B3:1D:0F)

Hinweis

• Bei Aufforderung zur Eingabe des Zugangsschlüssels "0000" eingeben.
• Mit diesen Gerät konnen Sie bis zu 8 Geräte registrierten. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am langsten nicht verwendet wurde, ersetzt.

■ Hörren von Musik, die auf einem Bluetooth®-Gerät gespeichert ist

1 Drücken Sie wiederholt [DIGITAL], um "Bluetooth" auszuwahlen.

• "Ready" wird auf dem Display eingeblendent.
• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wahren.

2 Wahlen Sie "SU-G30" vom Bluetooth®-Menu des Geräts.

• Der Name des angeschlossenen Geräts wird am Display angezeigt.

3 Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

Hinweis

• Dieses Gerät kann nur mit einem Gerät auf einmal verbunden werden.

Bluetooth®-Gerät

Bluetooth® Übertragungsmodus

Sie können den Übertragungsmodus ändern, um der Übertragungs- oder Klangqualität Vorrang zu geben.

1 Drücken Sie wiederholt [DIGITAL], um "Bluetooth" auszuwahlen.

• Sie können die Eingangsguille auch durch Drehen des Eingangswahlschalters am Gerät wahren.
• Wenn bereits ein Bluetooth®-Gerät angeschlossen ist, trennen Sie es.

2 Drucken Sie [MENU].

3 Drücken Sie [▲], [▼] wiederholt, um “Link Mode” auszuwahlen, und drücken Sie danach [OK].
4 Drücken Sie [▲], [▼], um den Modus auszuwahlen, und drücken Sie dann [OK].

Mode1:

Verbindungsqualität hat Vorrang

Mode2:

Klangualität hat Vorrang (Standard)

Hinweis

• Wahlen Sie "Mode1", wenn der Sound unterbrochen wird.

Funktionen während der Wiedergabe

Stopp	■
Pause	►/■ • Drücken Sie erneut, um die Wiedergabe fortzusetzen.
Überspringen	►►
Suchlauf	►►

Hinweis

• Um die Fernbedienung these Geräts mit einem Bluetooth®-Gerät zu verwenden, muss das Bluetooth®-Gerät AVRCP (Audio Video Remote Control Profile) unterstützen. Je nach Status des Geräts Funktionieren manche Steuerungen möglicherweise nicht.
• Wenn mit dieser Funktion Videoinhalte geladen werden, wird die Audioausgabe des Videos,evtl. nicht synchronisiert.

Trennen eines Bluetooth®-Geräts

1 Drucken Sie [MENU].
2 Drücken Sie [] , [] wiederholt, um "Disconnect?" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [] , [] zur Auswahl von "Yes" und drücken Sie dann [OK].

Hinweis

• Das Bluetooth®-Gerät wird getrennt, wenn eine andere Audio-Quelle ausgewählt wird.

Sie können digitale Audiosignale auf diesen Geräte eingeben und Musik wiedergeben.

Verwendung eines koaxialen Digitalkabels

1 Ziehen Sie das Netzkabel.
2 Verbinden Sie these Gerät und einen CD-Player, usw.
3 Schließen Sie das Netzkabel an diesen Gerät an. ( 17)
4 Drücken Sie [], um diesen Gerät einzuschalten.
5 Drücken Sie wiederholt [DIGITAL], um "COAX1" oder "COAX2" auszuwahlen.

• Sie können die Eingangssquelle auch durch Drehen des Eingangswahlschalters am Gerät wahlen.

6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

Hinweis

Die digitalen Audio-Eingangsanschlüsse an thisem Gerät konnen nur lineare PCM-Signale erkennen. Weitere Details finden Sie in der Bedienungsanleitung des Geräts.

-Abastastrate:

Koaxialer digitaler Eingang

32/44,1/48/88,2/96/176,4/192 kHz

Optischer digitaler Eingang

32/44,1/48/88,2/96 kHz

-Anzahl der Quantisierungsbits: 16/24 Bit

Verwendung eines Lichtwellenleiter-Digitalkabels

1 Ziehen Sie das Netzkabel.
2 Verbinden Sie these Gerät und einen CD-Player, usw.
3 Schließen Sie das Netzkabel an diesen Gerät an. ( 17)
4 Drücken Sie [O], um diesen Gerät einzuschalten.
5 Drücken Sie wiederholt [DIGITAL], um "OPT" auszuwahlen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wahren.

6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

■Vorbereitung

Verbindung mit einem PC

• Bevor Sie eine Verbindung zu einem PC herstellen, folgen Sie den Schritten unter.
• Weitere Informationen zu den empfohlenen OS-Versionen für ihren PC (Stand: Dezember 2015) finden Sie unter:

-Windows 7, Windows 8, Windows 8.1, Windows 10

-OS×10.7,10.8,10.9,10.10,10.11

① Laden Sie den speziellen Treiber auf den PC herunter und installieren Sie ihn. (Nur bei einem Windows-Betriebssystem)
- Laden Sie den Treiber von der folgenden Website herunter und installieren Sieihn. www.technics.com/support/
② Laden Sie die spezielle App "Technics Audio Player" (kostenlos) auf den PC herunter und installieren Sie sie.
- Laden Sie die App von der folgenden Website herunter und installieren Sie diese. www.technics.com/support/

1 Ziehen Sie das Netzkabel.
2 Verbinden Sie these Gerät und einen PC usw.
3 Schlieben Sie das Netzkabel an diesen Gerät an. ( 17)
4 Drücken Sie [O], um diesen Gerät einzuschalten.
5 Drücken Sie wiederholt [DIGITAL], um "PC" auszuwahlen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wahren.

6 Starten Sie die Wiedergabe auf dem angeschlossenen PC mit der dafür vorgesehenen App "Technics Audio Player".

Hinweis

• Hinweise zum Unterstützungen Format finden Sie unter "Dateifornat" ( 50)

Sie können analoge Audiosignale auf diesen Geräte eingeben und Musik wiedergeben.

Audio-Kabel (nicht mitgeliefert)

Verwendung eines analogen Audio-Digitalkabels

1 Ziehen Sie das Netzkabel.
2 Verbinden Sie these Gerät und einen Plattenspieler, usw.
3 Schließen Sie das Netzkabel an diesen Gerät an. ( 17)
4 Drücken Sie [O], um diesen Gerät einzuschalten.
5 Drücken Sie wiederholt [ANALOG], um "LINE" oder "PHONO" auszuwahlen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wahren.

6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

1: Zum Anschluss eines Plattenspielers mit integriertem PHONO-Equalizer, verbinden Sie sein Kabel mit den analogen Audioeingangsanschlüssen (LINE IN).
2: Verbinden Sie das Erdungskabel beim Anschluss eines Plattenspielers mit einem Erdungskabel mit dem PHONO EARTH-Anschluss diesen Geräts.

Audio-Kabel (nicht mitgeliefert)

■ Audioverzerrungen minimieren

Sollte es während der Nutzung der analogen Audioeingangsanschlüsse (LINE IN) zu Audioverzerrungen kommt, stellen Sie das Dämpfungselement auf "On".

Die werkseitige Standaedinstellung ist "Off".

1 Drücken Sie [SETUP].
2 Drücken Sie [▲], [▼] wiederholt, um "Attenuator(LINE)" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [], [] , um "On" auszuwahlen, und drücken Sie danach [OK].

Klangeinstellung, Sonstige Einstellungen

Die Klangeffekte und anderen Einstellungen können konfiguriert werden.

1 Drücken Sie [SETUP].
2 Drücken Sie [▲], [▼] wiederholt, um das Menu auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie zum Einstellen [], [], [], [] und drücken Sie danach [OK].

Anpassung von Bass/Mitten/Höhen "Tone Control"

Sie können den Ton theses Geräts einstellen. Jeder Tonbereich (Bass/Mitten/Höhen) kann eingestellt werden.

• Um diese Funktion zu aktivieren, wahren Sie "On (adjustment)".
  Jeder Pegel kann zwischen "- 10" und "+" 10" eingestellt werden.
  -TONE" wird nach der Einstellung angezeigt.

Sleep-Timer (Einschläffunktion) "SLEEP"

Mithilfe des Sleep-Timers kann das Gerät nach Ablauf einer festgelegten Zeit in den Standby-Modus versetzt werden. (30 minutes/ 60 minutes/90 minutes/120 minutes/Off)

Auto-Aus-Funktion "AUTO OFF"

Dieses Gerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen. Das Gerät wurde ca. 20 Minuten lang nicht betrieben und wechselt in einer Minute in den Standby-Modus. Drücken Sie eine beliebige Taste, um dies zu verhindern.

Die Werkseinstellung lautet "On". Um diese Funktion zu deaktivieren, wahren Sie "Off".

Hinweis

Die Auto-Aus-Funktion ist aktiv, bis sie ausgeschaltet wird, auch dann, wenn diese Gerät in den Standby-Modus versetzt und eingeschaltet wird.

Netzwerkeinstellungen "Network"

Netzwerk-Standby "Network Standby"

Dieses Gerät kann sich automatisch vom Standby-Modus einschalten, wenn es als Laufsprecher des Netzwerkgeräts ausgewählrt wird.

Die Werkseinstellung lautet "Auto".

Auto:

Aktiviert die Netzwerk-Standby-Funktion, wenn die Netzwerkverbindung verfügbar ist.

On:

Aktiviert immer die Netzwerk-Standby-Funktion.

Hinweis

• Wenn diese Funktion auf "On" oder "Auto" eingestellt wird, steigt der Standby-Stromverbrauch.
  Die Betriebsanzeige leuchtet rot, wenn die Netzwerk-Standby-Funktion verfügbar ist.

WLAN-Einstellung "Wi-Fi"

Die WLAN-Funktion kann aktiviert oder deaktiviert werden.

Die Werkseinstellung lautet "Off".

Wi-Fi-Signalstärke

"Signal Level"

Um die Wi-Fi-Signalstärke an dem Platz zu prüfen, an dem das System aufgestellt ist.

• Wir empfehlen eine Signalstarke von "3". Ändern Sie die Position oder den Winkel ihre WLAN-Routers oder these Systems, wenn die Anzeige "2" oder "1" lautet, und testen Sie, ob die Verbindung sich verbessert.
• Wenn "0" angezeigt wird, kann these Systeme Verbindung mit dem WLAN-Routers herstellen.

Änderung der Zeichenverschlusselung

"E Asian Character"

Sie können die Zeichenkodierung von Titelnamen, Künstlernamen und anderen Informationen ändern, wenn diese nicht wie erwartet angezeigt werden.

Type 1(日本): Japanisch hat Priorität. (Standard)

Type 2(简体字): Chinesisch hat Priorität. (Vereinfacht)

Überprüfen der Firmware-Version

"F/W Version"

Die Version der installierten Firmware wird angezeigt.

Firmware-Updates

"F/W Update"

Panasonic konnte gelegentlich eine aktualisierte Firmware für diese Gerät ausgegeben, die die Weise, in der eine Funktion arbeitet, hinzufugen oder verbessern konnte. Diese Aktualisierungen stehen kostenlos zur Verfügung.

Das Herunterlagen dauert ca. 10 Minuten. Ziehen Sie während der Aktualisierung nicht das Netzkabel und versetzen Sie das Gerät nicht in den Standby-Modus.

• Der Vorgang wird als "Updating % angezeigt, während die Aktualisierung erfolgt. (□ steht für eine Zahl.)

Hinweis

• Wahlrend des Update-Prozesses können keine anderen Vorgänge ausgeführrt werden.
• Wenn keine Updates zur Verfügung stehen, wird "Firmware is Up To Date" angezeigt.
  Die Einstellungen können durch eine Aktualisierung der Firmware zurückgesetzt werden.

Aktualisierung über Internet

Vorbereitung

• Verbinden Sie these Gerät mit dem Netzwerk. ( 18)

• Stellen Sie sicher, dass das Netzwerk mit dem Internet verbunden ist.

1 Drucken Sie [SETUP].
2 Drücken Sie [] , [] wiederholt, um "F/W Update" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [▲], [▼] zur Auswahl von "Internet" und drücken Sie dann [OK].
4 Drücken Sie [] , [] zur Auswahl von "Yes" und drücken Sie dann [OK].

• Der Vorgang wird als "Updating % angezeigt, während die Aktualisierung erfolgt. (□ steht für eine Zahl.)
• Nachdem das Update erfolgreich beendet wurde, wird "Success" angezeigt.

5 Stecken Sie das Netzkabel aus und stecken Sie es nach 3 Minuten wieder ein.

Hinweis

• Das Herunterladen können je nach Verbindungsumgebung länger dauern oder nicht richtig Funktionieren.

Uber USB-Flash-Speicher aktualisieren

Vorbereitung

• Laden Sie die neueste Version der Firmware herunter, speichern Sie sie auf dem USB-Flash-Speicher. Weitere Details finden Sie auf der folgenden Website. www.technics.com/support/firmware/

1 Verbinden Sie den USB-Flash-Speicher mit der neuen Firmware.
2 Drucken Sie [SETUP].
3 Drücken Sie [▲], [▼] wiederholt, um "F/W Update" auszuwahlen, und drücken Sie danach [OK].
4 Drücken Sie [] , [] zur Auswahl von "USB" und drücken Sie dann [OK].

5 Drücken Sie [] , [] zur Auswahr von "Yes" und drücken Sie dann [OK].

Der Vorgang wird als "Updating % angezeigt, während die Aktualisierung erfolgt. (□ steht für eine Zahl.)
- Nachdem das Update erfolgreich beendet wurde, wird "Success" angezeigt.

6 Stecken Sie das Netzkabel aus und stecken Sie es nach 3 Minuten wieder ein.

Hinweis

• Das Herunterlagen können je nach USB-Flash-Speicher länger dauern.

Sound-Anpassung

Die folgenden Soundeffekte können zum AudioAusgang hinzugefügt werden.

Anhören von tatsächlicher klingendem Sound (Re-master)

Durch das Re-Mastering erweitert sich das Wiedergabeband und es wird eine höhere Bit-Tiefe erzielt, um einen originalgetreu natürlichen und raumfüllenden Klang zu erzeugen.

• Die werkseitige Standaedinstellung ist "Off".

Drücken Sie [RE-MASTER] zur Auswahl von "On"/"Off".

Direct Modus

Wenn把这些 Modus eingeschaltet ist, wird das Audiosignal direkt ausgegeben, ohne dass es verschiedene Bearbeitungskreisläufe durchläuft.

Die werkseitige Standaedinstellung ist "Off".

Drücken Sie [DIRECT] zur Auswahl von "On"/"Off".

Sie können die Einstellungen anhand ihrer eigenen Laufsprecher optimieren.

Ausgangssignal des Verständerkers messen und Ausgabe körrigieren (LAPC)

Vorbereitung

• Lösen Sie die Kopfhörer.

Während der Messung ausgegebener Testton

Um die Messgenauigkeit zu gewährleisten, geben die Lautsprecher in regelmäßigen Abständen einen Testton aus. (Für ca. 2 Minuten)

Die Ausgabelautstärke kann nicht geändert werden, während die Messung durchgeführt wird.

1 Drücken Sie [O], um diesen Gerät einzuschalten.

2 Halten Sie [LAPC] gedrückt, bis "LAPC Measuring" angezeigt wird.

Dieses Gerät misst das Ausgangssignal des Verständerkers. Stellen Sie sicher, dass der link sowie der rechte Laufsprecher einen Testton ausgegeben.

Wenn die Messung abgeschlossen wurde, wird die Verständerkerausgabe-Korrektur automatisch eingeschaltet.

• Wenn Sie [LAPC] drücken, während die Messung lauft, wird diese abgebrochen.
• Wenn Sie während der Messung des Verständerkersignals oder der Korrektur der Verständerkerausgabe einen Kopfhörer anschließen, wird der Vorgang abgebrochen.

Ein-/Ausschalten der Ausgabekorrektur-Funktion

Drücken Sie [LAPC] zur Auswahl von "On"/"Off".

"On"/"Off" wird angezeigt.

Hinweis

• Je nach Typ der angeschlossenen Lautsprecher kann die Auswirkung der Ausgabekorrektur-Funktion minimal sein.
  Die korrigierte Ausgabe bleibt bestehen, bis Sie das Ausgangssignal erneut messen. Wiederholen Sie die Messung, wenn Sie andere Laufsprecher anschließen.

Vor dem Kundendienstruf kontrollierten Sie Folgenden. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihr Betriebsanleitung aufgeführten Angaben Ihr Problem nicht losen können, wenden Sie sich an ihren Handlcer.

Wärmeentwicklung desses Geräts

Bei hoher Lautstärke wird diese Gerät warm. Dies ist keine Störung.

Haben Sie die neueste Firmware installiert?

Panasonic verbessert ständig die Firmware des Gerätes, um zu gewährleisten, dass unsere Kunden in den Genuss der modernsten Technologie kommt. ( 37)

So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen darüber.

Setzen Sie den Speicher in den folgenden Fällen zusammen:

• Bei Drücken der Tasten erfolgt keine Reaktion.
• Sie möchten den Speicherinhalt Löschen und zurücksetzen.

1 Drucken Sie [SETUP].
2 Drücken Sie [] , [] wiederholt, um "Initialization" auszuwahlen, und drücken Sie danach [OK].
3 Drücken Sie [▲], [▼], um "Yes" auszuwahlen, und drücken Sie danach [OK].

• Alle Einstellungen werden auf die worksbeitigen Standardeinstellungen zurückgesetzt. Die Speicherelemente müssen erneut eingestellt werden.
  4 Drücken Sie [▲], [▼], um "Yes" auszuwahlen, und drücken Sie danach erneut [OK].

Allgemeines

Das Gerät Funktioniert nicht. Das Gerät wurde nicht ordnungsgemäß bedient.

• Evtl. wurde eine der Sicherheitsvorrichtungen des Geräts aktiviert.

① Drücken Sie auf dem Gerät die Taste [G/I], um es in den Standby-Modus zu versetzen.

• Wenn das Gerät nicht in den Standby-Modus wechselt, drücken Sie auf dem Gerät die Taste [O/I] mind. 5 Sekunden lang. Dadurch wird der Standby erzwungen. Alternatively können Sie auch das Netzkabelziehen, mind. 3 Minuten warten und es dann erneut anschließen.

(2) Drücken Sie zum Einschalten des Geräts die Taste [6/1]. Wenn das Gerät immer noch nicht betrieben werden kann, wenden Sie sich an einen Fachhändler.

Während der Wiedergabe ist ein "IBrummton" zu horen.

• Ein Netzkabel oder eine Leuchtstoffrähre befindet sich in der Höhe der Kabel. Halten Sie andere Elektrogeräte und Kabel von den Kabeln diesen Geräts fern.
• Ein starkes Magnetfeld in der Höhe eines TV-Geräts oder eines anderen Geräts kann die Audioqualität beeinträchtigen. Halten Sie diese Gerät von solchen Geräten fern.
  Die Lautsprecher können Rauschen ausgegeben, wenn ein Gerät in der Höhe starke Radiowellen ausgibt, wie beispelseweise wenn auf einem Mobiltelefon ein Anruf aktiv ist.

Kein Ton.

• Überprüfen Sie die Lautstärke des Geräts.
• Überprüfen Sie die Anschlüsse der Laufsprecher und anderen Geräte.

Messen Sie nach Überprüfung der Anschlüssen das Ausgangssignal des Verständerkers. ( 39)

• Überprüfen Sie, ob die korrekte Eingabequelle ausgewählt ist.
• Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein.
  Die Wiedergabe von Mehrkanal-Inhalten wird nicht unterstützt.
  Die digitalen Audio-Eingangsanschlüsse an thisem Gerät können nur lineare PCM-Signale erkennen. Weitere Details finden Sie in der Bedienungsanleitung des Geräts.

Die Wiedergabe startet nicht.

• Je nach Ihrer Umgebung oder ihren angeschlossenen Geräten kann dies einige Zeit dauern.
• Überprüfen Sie, ob das Format der Daten unterstützt wird. Informationen zum Unterstützungten Format finden Sie unter "Dateifornat". ( 50)

Das Gerät wechselt automatisch in den Standby-Modus.

• Ist die Auto-Aus-Funktion aktiviert? ( 36)
• Dieses Gerät ist mit einer Schutzschaltung ausgestattet, um Schäden durch Hitzebildung vorzubeugen. Bei langer Verwendung des Geräts mit hoher Lautstärke schaltet es sich möglicherweise automatisch aus. Warten Sie, bis sich das Gerät abgekühlt hat, bevor Sie es erneut einschalten. (Etwa 3 Minuten lang)

Der Sound wird unterbrochen.

• Je nach Ihrer Umgebung kann Audio während der Wiedergabe unterbrochen werden. Überprüfen Sie die Bedienungsanleitung des angeschlossenen Geräts sowie die Verbindung zum Gerät.

Die Einstellungen werden auf die werksseitigen Standardeinstellungen zurückgesetzt.

• Die Einstellungen können durch eine Aktualisierung der Firmware zurückgesetzt werden.

USB

Das USB-Laufwerk oder dessen Inhalt kann nicht gelesen werden.

• Das USB-Laufwerkformat oder dessen Inhalt ist nicht mit dem Gerät kompatibel. ( 45)

Keine Reaktion, wenn [> /II] gedrückt wird.

• Trennen Sie das USB-Gerät und schließen Sie es wieder an. Oder versetzen Sie das Gerät in den Standby-Modus und schalten Sie es dann wieder ein.

Langsamer Betrieb des USB-Sticks.

• Großte Dateien oder USB-Sticks beanspruchen eine langere Lesezeit.
• Es kann einige Zeit dauern, wenn sich weitere Dateien und Ordner auf dem Gerät befinden.

iPhone/iPad/iPod

Bedienung nicht möglich.

Wahlen Sie "USB" als Eingangsquelle. ( 29)
- Vergewissern Sie sich, dass der/das iPhone/iPad/iPod korrekt angeschlossen ist. ( 29)
- Der Akku des iPhone/iPad/iPod ist leer. Laden Sie den/das iPhone/iPad/iPod auf undnehmen Sieihn/es wieder in Betrieb. ( 29)
- SchlieBen Sie den/das iPhone/iPad/iPod wieder an oder versuchen Sie das/den iPhone/iPad/ iPod erneut zu starten.

Der/Das iPhone/iPad/iPod wird nicht aufgeladen.

• Das Laden über eine USB-Kabelverbindung Funktioniert nur bei EINgeschalttem Gerät

• Stellen Sie sicher, dass das Geräteingeschaltet ist, wenn Sie den Ladevorgang beginnen.

• Beim Aufladen eines iPhone/iPad/iPod, dessen Akku entladen ist, schalten Sie diese Gerät nicht in den Standby-Modus, bis das iPhone/iPad/iPod wieder betriebsbereit ist.

Bluetooth®

Die Kopplung kann nicht beendet werden.

• Überprüfen Sie den Bluetooth®-Gerätezustand.

Das Gerät kann nicht verbunden werden.

Die Kopplung der Vorrichtung war nicht erfolgreich oder die Registrierung wurde ersetzt. Versuchen Sie, das Gerät neu zu koppeln. ( 30)
- Dieses Gerät könnte mit einem anderen Gerät verbunden sein. Trennen Sie die Verbindung des anderen Geräts und versuchen Sie, das Gerät erneut zu koppeln.

Das Gerät ist angeschlossen, aber es ist kein Ton über theses Gerät zu horen.

• Bei einigen eingebauten Bluetooth®-Geräten haben Sie den Audio-Ausgang manuell auf "SU-G30" gesetzt. Weitere Details finden Sie in der Bedienungsanleitung des Geräts.

Der Sound wird unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsspanne. Stellen Sie das Bluetooth®-Gerät;naher an diesen System.
• Entfernen Sie jegliches Hindernis zwischen thisem System und dem Gerät.
• Andere Geräte, die den 2,4 GHz-Frequenzbereich nutzen (kabellose Router, Mikrowellen, Schnurlostelephone usw.) können Interferenz verursachen. Stellen Sie das Bluetooth®-Gerät erhöher an diese System und weiter weg von anderen Geräten.
• Wahlen Sie für eine stabile Kommunikation "Mode1". ( 31)

PC

Der PC erkennt these Gerät nicht.

• Überprüfen Sie ihre Betriebsumgebung. ( 33)
• Starten Sie den PC neu, versetzen Sie these Gerät in den Standby-Modus und schalten Sie es ein, dann stecken Sie das USB-Kabel wieder ein.
• Verwenden Sie einen anderen USB-Anschluss am verbundenen PC.
• Installieren Sie den speziellen Treiber, wenn Sie einen PC mit Windows verwenden.

Es können keine auf dem PC gespeicherten Musikdateien befinden werden.

• Bei der Wiedergabe von Musicdateien über ein Netzwerk, werden die Dateien, die nicht auf dem Server-Network registriert sind, nicht angezeigt. Detaillierte Informationen finden Sie in der Bedienungsanleitung Ihres Servers.

Netzwerk

Verbindung zum Netzwerk kann nicht hergestellt werden.

• Überprüfen Sie die Netzwerkverbindung und die Einstellungen. ( 18)
• Wenn das Netzwerk auf unsichtbar eingestellt wird, machen Sie das Netzwerk sightbar, während Sie das Netzwerk für diesen Geräte einstehen, oder stellen Sie eine verdrahtete LAN-Verbindung her.
• Die Wi-Fi-Sicherheit these Systems unterstützt WPA2™. Ihr WLAN-Router mussPTRohher WPA2™-kompatibel sein. Informationen zu der von Ihrem Computer Unterstützungen Sicherheit und zur Änderung der Einstellung finden Sie in der Bedienungsanleitung oder kontaktieren Sie ihren Internet Service Provider.
• Stellen Sie sicher, dass die Multicast-Funktion im WLAN-Router aktiviert ist.
• Je nach Router Funktioniert die WPS-Taste möglicherweise nicht. Testen Sie andere Methoden. ( 18)
  Die Wireless LAN-Umgebung oder Funktionen in Ihr Bereich können zu Verbindungsproblemen führen. Versuchen Sie es in einem solchen Fall mit einer anderen Verbindungsmethode. Wenn das Problem anhalt, stellen Sie eine kabelgebundene LAN-Verbindung her. ( 18)
• Wenn das Netzkabel getrennt wird, muss das LAN-Kabel angeschlossen oder getrennt sein.

Dieses System kann nicht als Ausgangs-Lautsprecher gewählt werden.

• Stellen Sie sicher, dass die Geräte mit demselben Netzwerk wie diesen System verbunden sind.
• Verbinden Sie die Geräte erneut mit dem Netzwerk.
• Schalten Sie den WLAN-Router aus und wieder ein.
• Versetzen Sie diesen Gerät in den Standby-Modus, schalten Sie es ein und wahren Sie diesen System erneut als Ausgangs-Lautsprecher.

Die Wiedergabe startet nicht. Der Sound wird unterbrochen.

• Versuchen Sie, die Laufsprecher weiter von thisem Gerät wegzustellen.
• Wenn Sie den 2,4 GHz-Bereich am WLAN-Router verwenden, kann die gleichzeitige Verwendung mit anderen 2,4 GHz-Geräten, z.B. Mikrowellen,chnurlosen Telefon usw., zu Verbindungsunterbrechungen führen. Erhöhen Sie den Abstand zwischen thisem Gerät und diesen Geräten.

-Wenn Ihr WLAN-Router den 5 GHz-Bereich unterszt, testen Sie den 5 GHz-Bereich. Um den 5 GHz-Bereich zuändern, wiederholen Sie die Netzwerkeinstellungen mithilfe eines Internet-Browsers ( 22) . Achten Sie bei Schritt 5 daraufuf, ihren Netzwerknamen (SSID) im 5 GHz-Bereich zu wahren.

• Positionieren Sie these System nicht innerhalb eines Metallgehäuses, da das Wi-Fi-Signal blockiert werden können.
• Wenn die Wiedergabe anhalt, überprüfen Sie den Wiedergabestatus am Gerät.
• Positionieren Sie das System erh am WLAN-Router.
• Prufen Sie die Wi-Fi-Signalstärke mit dem "Signal Level" und passen Sie die Platzerung des Geräts bzw. des WLAN-Router entsprechend an. ( 37)
• Wenn mehrere WLAN-Geräte gleichzeitig das gleiche WLAN-Netz nutzen, wie auch diesen Gerät, versuchen Sie, die anderen Geräte auszuschalten oder deren Zugriff auf das WLAN-Netz einzuschrängen.
• Verbinden Sie die Geräte erneut mit dem Netzwerk.
• Schalten Sie den WLAN-Router aus und wieder ein.
• Bei einigen iOS- und iTunes-Versionen lässt sich die AirPlay-Wiedergabe möglicherweise nicht starten, wenn der Selektor geändert wird oder wenn sich these System während der AirPlay-Wiedergabe im Standby-Modus befindet. Wahlen Sie in thisem Fall ein anderes Gerät vom Symbol AirPlay der Music App oder iTunes und wahren Sie dann these System erneut als Ausgangslautsprecher. ( 26)
• Wenn die oben genannte Lösung das Problem nicht behebt, stellen Sie für alle angeschlossenen DLNA-kompatiblen Geräte mit einem LAN-Anschluss (dieses Gerät, Netzwerkspeicher, DLNA-Server, usw.) eine kabelgebundene LAN-Verbindung her.

Der DLNA-Server und die darauf gespeicherten Inhalte werden nicht angezeigt.

• Der angeschlossene DLNA-Server und die darauf auf gespeicherten Inhalte werden je nach Status möglicherweise nicht richtig angezeigt (z.B. kurz nach dem Inhalte zu dem Server hinzugeführten wurden usw.). Versuchen Sie es später erneut. Weitere Details finden Sie in der Bedienungsanleitung des DLNA-Servers.

Fernbedienung

Die Fernbedienung Funktioniert nicht richtig.

Die Batterien sind leer oder falsch eingesteckt. ( 14)
- Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor. ( 12)
- Andern Sie den Fernbedienungscode, wenn andere Geräte auf diese Fernbedienung reagieren. ( 15)

Meldungen

1

Die ausgewählte Datei kann nicht wiedergegeben werden.
- Wahlen Sie die abspielbare Datei. - Informationen zum Unterstützungten Format finden Sie unter "Dateifformat" ( 50)

AUTO OFF

• Das Gerät war seit 20 Minuten außer Betrieb und wird sich innerhalb einer Minute abschalten. Drücken Sie zum Abbrechen eine beliebige Taste.

Checking Device

• Das Gerät überprüft den angeschlossen/ das angeschlossene iPhone/iPad/iPod oder USB-Gerät. Nehmen Sie das Gerät in Betrieb, nachdem diese Anzeige verloschen ist.

Download Fail

• Der Firmware-Download ist fehlgeschlagen. Drücken Sie zum Beenden eine beliebige Taste.itte versuchen Sie es später erneut.
• Der Server kann nicht gefunden werden. Drücken Sie zum Beenden eine beliebige Taste. Stellen Sie sicher, dass das Drahtlosnetzwerk mit dem Internet verbunden ist.

Empty

• Der gewählte Ordner ist leer. Verschieben Sie Titel in den Ordner und versuchen Sie, den Vorgang erneut auszuführen.
• Der Server wird im Netzwerk nicht gefunden. Überprüfen Sie, ob der Server mit demselben Netzwerk wie diese Gerät verbunden ist, und versuchen Sie erneut, eine Verbindung zu dieserem Gerät herzustellen. ( 18)

Error

Die Bedienung ist inkorrekt. Lesen Sie die Anleitung durch und versuchen Sie es erneut.

Fail

Die Netzwerkverbindung ist nicht vollständig. Versuchen Sie, die Einstellung noch einmal vorzunehmen. ( 18)

Die Firmware ist für diese Gerät verfügbar (kostenlos).

① Drücken Sie [OK].
(2) Drücken Sie [▲], [▼] zur Auswahl von "Yes" und drücken Sie dann [OK].

• Der Vorgang wird als "Updating % angezeigt, während die Aktualisierung erfolgt. (□ steht für eine Zahl.)
• Ziehen Sie während der Aktualisierung nicht das Netzkabel und versetzen Sie das Gerät nicht in den Standby-Modus. ( 37)
• Nachdem das Update erfolgreich beendet wurde, wird "Success" angezeigt.

③ Stecken Sie das Netzkabel aus und stecken Sie es nach 3 Minuten wieder ein.

"F□" ("stegt fur eine Zahl.)

• Es liegt ein Problem mit diesen Gerät vor.

• Ist die Lautstärke extrem hoch?
  Verringern Sie in diesen Fall die Lautstärke.

-Befindet sich theses Gerät an einem
besonderss warmen Ort? In thisem Fall bringen Sie das Gerät an
einen kühleren Ort, warten eine Weile und
versuchen dann, es wieder einzuschalten.
Wenn das Problem weiterhin besteht, notieren
Sie die angezeigte Nummer, trennen das
Netzkabel ab und wenden sich an ihren
Händler.

Load Fail

Die Firmware auf dem USB-Flash-Speicher kann nicht gefunden werden.
- Laden Sie die neueste Version der Firmware herunter, speichern Sie sie auf dem USB-Flash-Speicher und versuchen Sie es erneut. ( 38)

No Device

• Es ist kein USB-Gerät angeschlossen.
• Verbinden Sie das abzuspielende USB-Gerät. ( 28)

No Network Available

• Dieses Gerät hat keine Verbindung mit dem Netzwerk.
• Überprüfen Sie die Netzwerkverbindung. ( 18)

Not Measured

• Das Ausgangssignal wurde noch nicht gemessen.
• Messen Sie das Ausgangssignal. ( 39)

Not Valid

• Die Funktion, die Sie verwenden möchten, ist mit den derzeitigen Einstellungen nicht verfügbar. Überprüfen Sie die Schritte und Einstellungen.

Please Wait

• Dies wird beispelsweise angezeigt, wenn sich these Gerät im Standby-Modus befindet oder eingeschaltet ist. (Etwa 1 Minute und 30 Sekunden lang)

"Remote ☐" ("☐" steht für eine Zahl.)

Die Fernbedienung und das Gerät verwenden
underschiedliche Codes.
Ändern Sie den Code an der Fernbedienung. ( 15)

Remote Mode

• Auf der Fernbedienung stehen keine grundlegenden Wiedergabetasten zur Verfügung. (Während der Wiedergabe von auf dem DLNA-Server gespeicherter Musik auf thisem Gerät (DMR), usw.)
  Regeln Sie die Wiedergabe über das angeschlossene Gerät.

Searching

• Das Gerät überprüft den DLNA-Server im Netzwerk.

Signal Overflow

• Der Klang über den analogen Audioeingang ist verzerrt. Wahlen Sie "Attenuator(LINE)" undändern Sie die Einstellung für den verwendeten analogen Audioeingang in "On". ( 35)

Unlocked

• "PC", "COAX1", "COAX2" oder "OPT" ist ausgewählt, aber es ist kein Gerät angeschlossen. Überprüfen Sie die Verbindung mit dem Gerät. ( 32, 33)
• Audiosignale, wie Abtastfrequenz-Komponenten, werden nicht richtig eingegeben. -Hinweise zum Unterstützungten Format finden Sie unter "Dateifformat" ( 50)

• Der/Das iPhone/iPad/iPod oder das USB-Gerät nimmt zu viel Strom auf. Trennen Sie den/das iPhone/iPad/iPod bzw. das USB-Gerät, versetzen Sie das Gerät in den Standby-Modus und schalten Sie es ein.

Wi-Fi Setup

• Wahlen Sie "On" und drücken Sie [OK], um die folgende Netzwerkeinstellungen einzugeben. ( 19) - Um die Netzwerkeinstellungen zu beenden, wahlen Sie "Off" und drücken Sie [OK].

• Sie haben einen/ein iPhone/iPad/iPod oder ein USB-Gerät angeschlossen, das nicht unterstützt wird. Ist der/das iPhone/iPad/iPod kompatibel, desses einschalten und korrekt anschließen.
• Das Dateifornat auf dem iPhone/iPad/iPod oder USBGerät wird nicht unterstützt.
• Hinweise zum Unterstützungen Format finden Sie unter "Dateifornat" ( 50)

USB

• Dies garantiert nicht die Verbindung mit allen USB-Geräten.
• FAT16- und FAT32-Dateisysteme werden unterszt.
• Dieses Gerät unterstützt USB 2.0 Highspeed.
• USB-Geräte können von thisem Gerät nicht erkannt werden, wenn angeschlossen an: - einen USB-Hub - ein USB-Verlägerungskabel
• Es können keine USB-Kartenlese-/schreibgeräte verwendet werden.
• Von diesen Gerät kann keine Musik auf ein USB-Gerät aufgenommen werden.
• Evtl. werden nicht alle auf dem USB-Gerät befindliche Dateien gelesen, wenn einige der Dateien nicht unterstützt werden.
• Hinweise zum Unterstützungen Format finden Sie unter "Dateifformat" ( 50)

iPhone/iPad/iPod

-itte beachten Sie, dass Panasonic keine Verantwortung fur den Verlust von Daten und/oder Informationen übernimmt.
- Kompatibles/r iPhone/iPad/iPod (Stand: Juni 2015)

iPhone 6 Plus / iPhone 6 / iPhone 5s /iPhone 5c / iPhone 5 / iPhone 4s /iPad Air 2 / iPad Air /

iPad (3. und 4. Generation) / iPad 2 /
iPad mini 3 / iPad mini 2 / iPad mini / iPod touch (5. Generation) /
iPod nano (7. Generation)

Hinweis

Die folgenden Modelle nicht an den Port anschließen:

-iPod classic, iPod [4. (Farb-Display) und 5. (Video) Generation], iPod nano (1. Generation)

Es kann unerwartetes Verhalten auftreten.

Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind.

Verwendetes Frequenzband

• Dieses System verwendet das 2,4 GHz-Frequenzband.

Zertifizierung deses Geräts

• Dieses System entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzrecht zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
  Die unten genannten Handlungen sind in einigen Ländern strafbar:

-Ein Auseinanderbauen oder Modifizieren des Systems.
-Ein Entfernen der Spezifikationskennzeichnungen.

Nutzungsbeschrankungen

Die drahtlose Übertragung und/oder Verwendung mit allen mit Bluetooth® ausgestatteten Geräten ist nicht garantiert.
- Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
- Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder eineuge Funktionen können sich untersuchen.
- Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an diesen System.
- Dieses System kann keine Daten an Bluetooth®-Geräte übertragen.

Einsatzbereich

• Verwenden Sie diese Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen abnehmen.

Interferenz von anderen Geräten

• Dieses System Funktioniert möglicherweise nicht einwandfrei und Störungen wie Lärm und Klangsprünge können aufgrund von Funkwellenstörungen auftreten, falls diese System zu nahe an anderen Bluetooth®-Geräten oder an Geräten stehen, die den 2,4 GHz-Bereich nutzen.
• Dieses System konnte nicht korrekt Funktionieren, wenn die Funkwellen einer nahe gelegen den Sondestation usw. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch gedacht.
• Verwenden Sie diese System nicht in der Höhe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labore usw.).

CERTIFIED

Das Logo Wi-Fi CERTIFIED™ ist eine Zertifizierungskennzeichnung von Wi-Fi Alliance®.

Die Identifizierungskennzeichnung Wi-Fi Protected Setup™ ist eine Zertifizierungskennzeichnung von Wi-Fi Alliance®.

"Wi-Fi®" ist ein eingetragenes Warenzeichen von Wi-Fi Alliance®.

"WPA2™" sind Warenzeichen von Wi-Fi Alliance®.

Made for

Pod

iPhone

Pad

"Made for iPod", "Made for iPhone" und "Made for iPad" bedeutet, dass ein elektronisches Zubehörteil speziell für den Anschluss an einen iPod, ein iPhone bzw. ein iPad entworfen wurde, und vom Entwickler zertifiziert wurde, dass es den Leistungsstandards von Apple entspricht. Apple ist nicht für die Funktionsfähigkeit theses Geräts oder für die Einhaltung von Sicherheits-und Regulierungsstandards verantwortlich.itte beachten Sie, dass die Verwendung theses Zubehörs mit einem iPod, iPhone oder iPad die drahtlose Leistung beeinträchtigen kann. AirPlay, iPad, iPhone, iPod nano und iPod touch sind Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern. iPad Air und iPad mini sind Warenzeichen von Apple Inc.

Google Play und Android sind Warenzeichen von Google Inc.

Windows ist ein eingetragenes Warenzeichen von Microsoft Corporation in den USA und anderen Ländern.

Mac und OS X sind Warenzeichen von Apple Inc., die in den USA und in anderen Ländern eingetragen sind.

Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jeder Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Die MPEG Layer-3 Audio-Codiertechnologie wurde von Fraunhofer IIS und Thomson lizensiert.

Windows Media und das Windows-Logo sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Dieses Produkt unterliegt dem Schutz durch bestimmte Rechte an geistigem Eigentum von Microsoft Corporation und Dritten. Nutzung oder Verteilung einer derartigen Technologie außerhalb these Produkte ohne Erteilung einer entsprechenden Lizenz durch Microsoft, ein autorisiertes Microsoft-Tochterunternehmen oder autorisierte Dritte ist verboten.

FLAC Decoder

Spannungsversorgung	220 V bis 240 V Wechselstrom, 50/60 Hz
Stromverbrauch	96 W
Stromverbrauch im Standby-Modus (Netzwerk-Standby aus)*	Ca. 0,3 W
Stromverbrauch im Standby-Modus (Netzwerk-Standby an)*	Ca. 2,9 W
Abmessungen (B×H×T)	430 mm × 98 mm × 424 mm
Gewicht	Ca. 11,5 kg
Betriebstermoperaturbereich	0 °C bis 40 °C
Betriebsfeuchtigkeitsbereich	35 % bis 80 % Rel. Feuchte (keine Kondensbildung)

*: Zum Zeitpunkt, an dem der iPod/iPhone/iPad nicht la'dt.

■ ABSCHNITT VERSTÄRKER

Ausgangsleistung	50 W + 50 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF) 100 W + 100 W (1 kHz, T.H.D. 0,5 %, 4 Ω, 20 kHz LPF)
Lastimpedanz	4 Ω bis 16 Ω
Frequenzantwort
PHONO (MM)	20 Hz bis 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
LINE	5 Hz bis 80 kHz (-3 dB, 8 Ω)
DIGITAL	5 Hz bis 90 kHz (-3 dB, 8 Ω)
Eingangsempfindlichkeit/Eingangsimpedanz
LINE	200 mV / 22 kΩ
PHONO (MM)	2,5 mV / 47 kΩ

ABSCHNITT Bluetooth®

SystemspezifikationBluetooth®	Bluetooth® Ver. 3.0
Klassifizierung vonDrahtlosgeräten	Klasse 2 (2,5 mW)
UnterstützteProfile	A2DP, AVRCP
UnterstützterCodec	aptX® Low Latency, AAC,SBC
Frequenzband	2,4 GHz Band FH-SS
Reichweite	Ca. 10 m Sichtlinie*

*: Voraussichtlicher Kommunikationsabstand Messumgebung:
Temperatur 25^ C / Höhe 1,0 m
Maβ in "Mode1"

■ ABSCHNITT ANSCHLUSSE

Kopfhöreranschluss	Stereo, €6,3 mm
USB	USB-Anschluss Typ A VORN
Unterstützte Speicherkapazität	2 TB (max.)
Maximale Anzahl an Ordern (Alben)	800
Maximale Anzahl an Dateien (Lieder)	8000
Dateisystem	FAT16, FAT32
USB-Anschlussleistung	Ausgang 5 V 2,1 A Gleichstrom (max.)
PC	USB-Anschluss Typ B HINTEN
Ethernet-Schnittstelle	LAN (100BASE-TX/10BASE-T)
Analogeingang
Line-Eingang	Klinkenbuchse
PHONO (MM)	Klinkenbuchse
Digitaleingang
Optischer digitaler Eingang	Optischer Anschluss
Koaxialer digitaler Eingang ×2	Klinkenbuchse
Formatunterstützung	LPCM

ABSCHNITT FORMAT USB-A

USB-Standard	USB 2.0 High-speed USB-Massenspeicher-Klasse
USB-B
USB-Standard	USB 2.0 High-speed USB-Audio-Klasse 2.0, Asynchronmodus
DSD-Steuermodus	Nativer ASIO-Modus, DoP-Modus

■ ABSCHNITT Wi-Fi

WLAN-Standard	IEEE802.11a / b / g / n
Frequenzband	2,4 GHz-Bereich (1 - 13 Kanal) / 5 GHz-Bereich (36, 40, 44, 48 Kanal)
Sicherheit	WPA2™, Gemischter Modus WPA2™/WPA™
Verschlusselungsart	TKIP / AES
Autentifizierungsart	PSK WEP (64 Bit/128 Bit)
WPS-Version	Version 2.0

Dateformat

Dieses Gerät unterstützen die folgenden Dateiformate.

• Dieses Gerät Unterstützung nicht die Wiedergabe von kopiergeschützten Musikdateien.
  Die Wiedergabe aller Dateien in Formaten, die von thisem Gerät unterstützt werden, kann nicht garantiert werden.
• Die Wiedergabe einer Datei in einem Format, das von thisem Gerat nicht Unterstützung wird, kann zu abgehacktem Audio oder zu Rauschen führen. Überprüfen Sie in solchen Fällen, ob these Gerät das Dateifornat unterstützen.
• Dieses Gerät unterstützt nicht die Wiedergabe von VBR (Variable Bitrate).
• Einige der angeschlossenen Geräte (Server) sind möglicherweise in der Lage, Dateien in Formate zu konvertieren, die von dieser Gerät nicht Unterstützung werden, und diese auszugegeben. Detailed Informationen finden Sie in der Bedienungsanleitung Ihres Servers.
  Die von thisem Gerät und von der Wiedergabe-Software angezeigten Dateiinformationen (Abtastfrequenz, usw.) konnen sich voneinander unterscheiden.

USB-A

Dateifformat	Erweiterung	Abtastrate	Bitrate / Anzahl der Quantisierungsbits
MP3	.mp3	32/44,1/48 kHz	16 bis 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 bis 320 kbps
WMA	.wma	32/44,1/48 kHz	16 bis 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
ALAC	.m4a	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
DSD	.dff/.dsf	2,8224 MHz/5,6448 MHz

PC (USB-B)*1

Dateifformat	Erweiterung	Abtastrate	Bitrate / Anzahl der Quantisierungsbits
LPCM		32/44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 Bit
DSD	.dff/.dsf	2,8224 MHz/5,6448 MHz/11,2896 MHz

LAN (DLNA)*2

Dateifformat	Erweiterung	Abtastrate	Bitrate / Anzahl der Quantisierungsbits
MP3	.mp3	32/44,1/48 kHz	16 bis 320 kbps
AAC	.m4a/.aac	32/44,1/48/88,2/96 kHz	16 bis 320 kbps
WMA	.wma	32/44,1/48 kHz	16 bis 320 kbps
WAV	.wav	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
FLAC	.flac	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
AIFF	.aiff	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
ALAC	.m4a	32/44,1/48/88,2/96/176,4/192 kHz	16/24 Bit
DSD	.dff/.dsf	2,8224 MHz/5,6448 MHz

1: Wenn Sie die spezielle App herunterladen und installieren, können Sie Dateien in denen verschiedenen Formaten wiedergeben. (⇒ 33) Detaillierte Informationen finden Sie in der Bedienungsanleitung der App.
2: Ob jeder Musicdatei über Ihr Netzwerk wiedergegeben werden kann, wird durch den Netzwerk-Server bestimmt, auch wenn das Dateifornat given aufgelistet ist. Wenn Sie beispelsweise Windows Media Player 11 verwenden, sind nicht alle Musicdateien auf dem PC abspielbar. Sie konnen nur diejenigen wiedergegeben, die zur Bibliothek von Windows Media Player 11 hinzugefügt wurden.

Hinweis

• Die technischen Daten können ohne Benachrichtigung geändert werden.
  Gewicht und Maße sind ungebährte Werte.

iPad mini 3 / iPad mini 2 / iPad mini /

iPod touch (5a generatione) /

• " " wird weergegeben.

• Downloaden kan länger duren of werkkt möglich nicht correct naargelang de verbindingsomgeving.

De USB-drive of diens inhouden können nicht gelezen worden.

De pc herkent dit toestel nicht.

De afstandsbediening werkt nicht correct.

• Netwerkverbinding is nicht voltooid. Probeer deinstalling opniew. ( 18)
