SE-R1-EG - Amplificateur audio PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance numérique
Dimensions (L × H × P)	480 mm × 241 mm × 567 mm
Poids	Environ 54 kg
Alimentation électrique	AC 220 V à 240 V, 50/60 Hz
Consommation d'énergie	210 W (marche), environ 0,7 W (veille), environ 0,3 W (arrêt)
Puissance de sortie	150 W + 150 W (8 Ω, 1 kHz, 0,5% DHT) 300 W + 300 W (4 Ω, 1 kHz, 0,5% DHT)
Réponse en fréquence	1 Hz à 90 kHz (-3 dB, 8 Ω)
Distorsion harmonique totale + bruit (THD+N)	0,05% (1 kHz, 75 W, 8 Ω, 20 kHz LPF)
Sensibilité d'entrée / Impédance	1,2 Vrms / 47 kΩ (UNBALANCED et BALANCED, ANALOG 0 dB)
Gain	29 dB (ANALOG 0 dB)
Impédance de charge enceinte	A ou B : 4 Ω à 16 Ω A+B : 8 Ω à 16 Ω
Entrées audio	Analogique asymétrique (UNBALANCED), Analogique symétrique (BALANCED XLR), Numérique via Technics Digital Link
Sorties enceintes	2 paires (A et B) – raccordement simple ou bi-câblage
Technologie d'amplification	Amplificateur numérique avec circuit de réduction des instabilités et conversion PWM de haute précision, pilote GaN-FET
Fonctions spéciales	LAPC (correction de sortie par mesure des caractéristiques), compteur de puissance crête, gradation (DIMMER), arrêt automatique (AUTO OFF)
Matériaux et finition	Boîtier robuste, dissipation thermique par ailettes
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec ou légèrement humide. Ne pas utiliser de solvants
Sécurité	Ne pas exposer à l'humidité, ne pas obstruer les ouvertures de ventilation, utiliser dans un endroit bien ventilé
Accessoires fournis	2 cordons d'alimentation secteur (selon pays)
Plage de température de fonctionnement	0 °C à +40 °C

FOIRE AUX QUESTIONS - SE-R1-EG PANASONIC

Comment mesurer et corriger les caractéristiques de l'amplificateur avec LAPC ?

Mettez l'appareil sous tension (indicateur bleu), appuyez sur la touche [LAPC] jusqu'à ce que l'indicateur LAPC clignote. Les enceintes émettent un test de tonalité pendant environ 4 minutes. Une fois la mesure terminée, la correction s'active automatiquement (indicateur LAPC fixe). Vous pouvez activer/désactiver cette correction en appuyant sur [LAPC].

Comment connecter les enceintes à l'amplificateur SE-R1-EG ?

Utilisez des câbles d'enceinte adaptés. Desserrez les bornes, insérez les fils en respectant la polarité (+/-), puis serrez les boutons. Vous pouvez utiliser les prises A, B ou les deux (A+B) pour un bi-câblage. Assurez-vous que le sélecteur d'enceinte correspond à votre configuration.

Que faire si l'amplificateur s'éteint automatiquement ?

L'appareil peut s'éteindre en raison de la fonction d'arrêt automatique (AUTO OFF) ou de la protection thermique. Vérifiez que l'interrupteur [AUTO OFF] est sur OFF si vous ne souhaitez pas cette fonction. Si l'appareil a chauffé, attendez environ 3 minutes avant de le rallumer. Assurez-vous que la ventilation est suffisante.

Quelle est la consommation électrique en veille et en marche ?

En marche normale, la consommation est de 210 W. En mode veille, elle est d'environ 0,7 W, et en mode arrêt (OFF) d'environ 0,3 W. Même éteint, l'appareil consomme une faible quantité d'électricité.

Comment brancher le contrôle de système avec un SU-R1 ?

Connectez cet amplificateur au SU-R1 à l'aide d'un câble LAN droit de catégorie 7 ou supérieure (STP) via la prise Technics Digital Link IN. Réglez le sélecteur d'entrée sur [DIGITAL]. Vous pourrez alors commander les deux appareils avec la télécommande du SU-R1.

Quels types d'entrées audio sont disponibles ?

L'amplificateur dispose d'une entrée analogique asymétrique UNBALANCED (jack RCA), d'une entrée analogique symétrique BALANCED (XLR 3 broches), et d'une entrée numérique Technics Digital Link. Le sélecteur d'entrée permet de choisir entre ANALOG (avec réglage de gain : -30, -20, -10, 0 dB) et DIGITAL.

Comment régler la luminosité des indicateurs ?

Utilisez la touche [DIMMER] sur la face avant. Chaque pression change la luminosité de l'éclairage et des indicateurs (compteur de puissance, indicateur d'alimentation).

Que faire si aucun son ne sort des enceintes ?

Vérifiez que le sélecteur d'enceinte n'est pas sur [OFF] et que la source d'entrée est correcte. Assurez-vous que les connexions des câbles sont complètes et que les enceintes sont correctement branchées (polarité respectée). Si le problème persiste, relancez la mesure LAPC.

Quels accessoires sont fournis avec l'amplificateur ?

L'appareil est livré avec 2 cordons d'alimentation secteur (selon le pays de commercialisation). Aucun câble audio ou d'enceinte n'est fourni.

Comment réinitialiser l'amplificateur aux réglages d'usine ?

Éteignez l'appareil (position OFF). Maintenez enfoncée la touche [DIMMER] puis appuyez sur la touche marche/arrêt [■○/I] tout en maintenant [DIMMER]. Relâchez lorsque l'indicateur d'alimentation et l'indicateur LAPC clignotent deux fois. La mémoire est alors réinitialisée.

MODE D'EMPLOI SE-R1-EG PANASONIC

Amplificateur de puissance

Merci d'avoir porté votre choix sur cet appareil.

Veuillez lire attentivement les présentes instructions avant d'utiliser ce produit, et conserver ce manuel pour utilisation ultérieure.

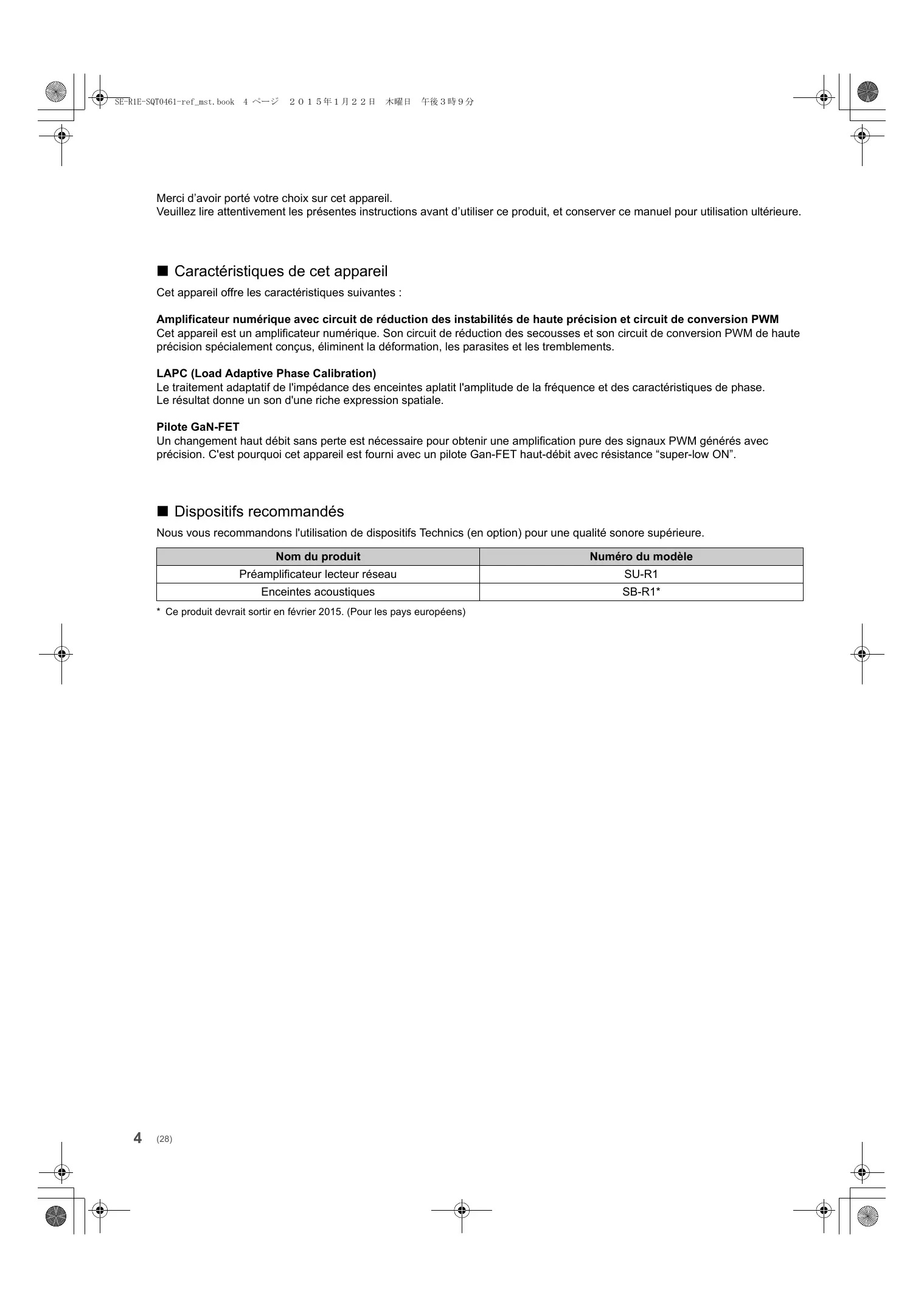

■ Caractéristiques de cet appareil

Cet appareil offre les caractéristiques suivantes :

Amplificateur numérique avec circuit de réduction des instabilités de haute précision et circuit de conversion PWM

Cet appareil est un amplificateur numérique. Son circuit de réduction des secousses et son circuit de conversion PWM de haute précision spécialement conçus, éliminent la déformation, les parasites et les tremblements.

Le traitement adaptatif de l'impédance des enceintes aplatit l'amplitude de la fréquence et des caractéristiques de phase.

Le résultat donne un son d'une riche expression spatiale.

Pilote GaN-FET

Un changement haut débit sans perte est nécessaire pour obtenir une amplification pure des signaux PWM générés avec précision. C'est pourquoi cet appareil est fourni avec un pilote Gan-FET haut-débit avec résistance "super-low ON".

■ Dispositifs recommandés

Nous vous recommandons l'utilisation de dispositifs Technics (en option) pour une qualité sonore supérieure.

Nom du produit	Numéro du modèle
Préamplificateur lecteur réseau	SU-R1
Enceintes acoustiques	SB-R1*

* Ce produit devrait sortir en février 2015. (Pour les pays européens)

Consignes de sécurité

AVERTISSEMENT

Appareil

- Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil.
• Utiliser exclusivement les accessoires préconises.
• Ne retirez pas les caches.
• Ne réparez pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.
• Ne laissez pas d'objets métalliques tomber dans cet appareil.
• Ne pas placer d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

- Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit,

• Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne manipulez pas la prise avec les mains mouillées
• Tenez le corps de la prise secteur en la débranchant.
• N'utilisez pas de prise secteur ni de prise de courant endommagée.

- La fiche secteur est le dispositif de déconnexion.

Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant.

ATTENTION

Appareil

• Ne placez pas de sources de flammes vives telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné à être utilisé sous des climats tropicaux.
• Ne posez aucun objet sur cet appareil. Cet appareil chauffe lorsqu'il est en marche.

Emplacement

• Placez cet appareil sur une surface plane.
• Pour réduire les risques d'incendie,

d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d'aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires.

• N'exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives.

• Il faut plus d'une personne pour déplacer ou transporter l'appareil.

• Assurez-vous que l'emplacement est assez solide pour supporter le poids de cet appareil (⇒ 15).
• Ne soulevez pas et ne transportez pas cet appareil en le tenant par l'un de ses boutons. Cela pourrait faire tomber l'appareil, causant des blessures ou un dysfonctionnement de celui-ci.

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que appareils électriques et électroniques usagés, doivent être séparées des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Table des matières

Consignes de sécurité ....5

Accessoires....6

Entretien de l'appareil ....6

Guide de référence de la commande....7

Preparatifs 8

Commandes 13

Guide de dépannage.... 14

Caractéristiques.... 15

A propos des descriptions dans ce mode d'emploi

• Les pages à consulter sont désignées par le signe “⇒ ○○”.
• Les illustrations montrées peuvent être différentes de votre appareil.

Accessoires

□ 2 Cordons d'alimentation secteur Sauf pour la Suisse

Pour la Suisse

• Les références des produits fournies dans ce mode d'emploi sont correctes à compter de novembre 2014. Elles peuvent être soumises à des changements.
• N'utilisez pas de cordon d'alimentation avec d'autres appareils.

Entretien de l'appareil

Débranchez le cordon d'alimentation secteur de la prise avant l'entretien. Nettoyez cet appareil à l'aide d'un chiffon doux.
- Si la saleté est importante, utilisez un chiffon mouillé bien essoré pour nettoyer la saleté, puis essuyez-le à l'aide un chiffon doux.
- N'utilisez pas de solvants, y compris essence, diluant, alcool, liquide vaisselle, lingette chimique, etc. Cela peut déformer le boitier externe ou décoller le revêtement.

Guide de référence de la commande

Cet appareil

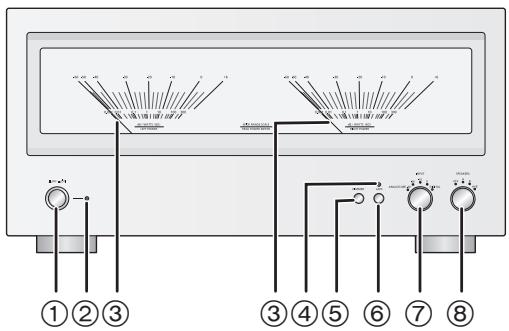

Avant

①②③ ③④⑤⑥⑦⑧

① Touche marche/arrêt de l'appareil [■OFF ■○/I] Utilisez cette touche pour allumer et éteindre l'appareil.

[■OFF] (arrêt) : L'appareil est éteint.

[■○/I] (marche) : L'appareil est en marche.

- L'appareil utilise continuellement une petite quantité d'électricité en mode arrêt. Le mode arrêt utilise moins d'électricité. (⇒ 15)

② Indicateur d'alimentation

La couleur de l'indicateur change en fonction de l'état de cet appareil.

Bleu	L'appareil est en marche.
Rouge	L'appareil est en mode veille.• Pour sortir l'appareil du mode veille, mettez la touche marche/arrêt de l'appareil sur la position [■OFF], puis appuyez de nouveau pour la mettre sur la position [■○/I].

③ Compteur de puissance crête

Affiche le niveau de sortie.

④ LAPC Indicateur (⇒ 13)

⑤ [DIMMER]

Règle la luminosité de l'éclairage et des indicateurs. Chaque pression sur cette touche change la luminosité.

⑥ [LAPC] ( 13)

Mesure des caractéristiques de l'amplificateur et corrige sa sortie.

- La fonction ne marche pas si le sélecteur d'enceinte est sur [OFF].

⑦ Sélecteur d'entrée (⇒ 13)

Sélectionne la source d'entrée ou la valeur du gain.

⑧ Sélecteur d'enceinte (⇒ 13)

Sélectionne les enceintes de sortie.

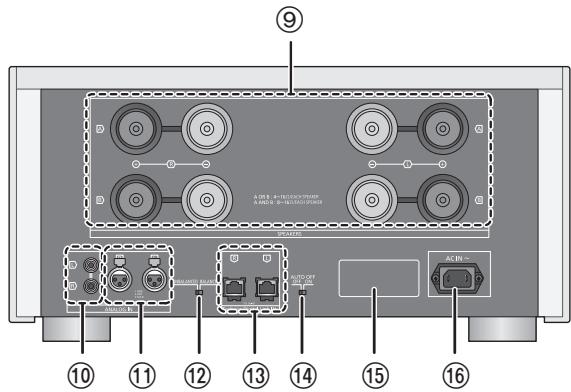

Arrière

A-10 B-10/10/10/10 A AND B-10/10/10/10 9 SPR WATER AUDIO AC IN ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗

⑨ Prises enceinte [SPEAKERS] (⇒ 8)

⑩ Entrée audio analogique [UNBALANCED] (⇒ 11)

⑪ Entrée audio analogique [BALANCED] (⇒ 11)

⑫ Sélecteur d'entrée audio analogique (⇒ 11) Passe sur l'entrée audio analogique.

- Ce sélecteur ne marche pas si le sélecteur d'entrée est sur [DIGITAL].

⑬ Prise système [Technics Digital Link IN] (⇒ 10)

⑭ Interrupteur d'arrêt automatique [AUTO OFF]

Active/désactive la fonction d'arrêt automatique.

- Fonction d'arrêt automatique: Cet appareil est conçu pour conserver et économiser sa consommation d'énergie. L'appareil passera automatiquement en mode veille s'il n'émet aucun son et s'il n'est pas utilisé pendant environ 20 minutes. - Pour annuler cette fonction, paramétrez-la sur [OFF].

⑮ Marquage d'identification du produit Le numéro du modèle est indiqué.

⑯ Prise AC IN [AC IN \~] (⇒ 12)

Preparatifs

• Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
• Ne branchez pas le cordon d'alimentation secteur avant que les autres raccordements soient effectués.
• Insérez les connecteurs des câbles à raccorder complètement.
• Ne pliez pas les câbles trop abruptement.

Connexion de l'enceinte

■ Raccordement simple

ex:

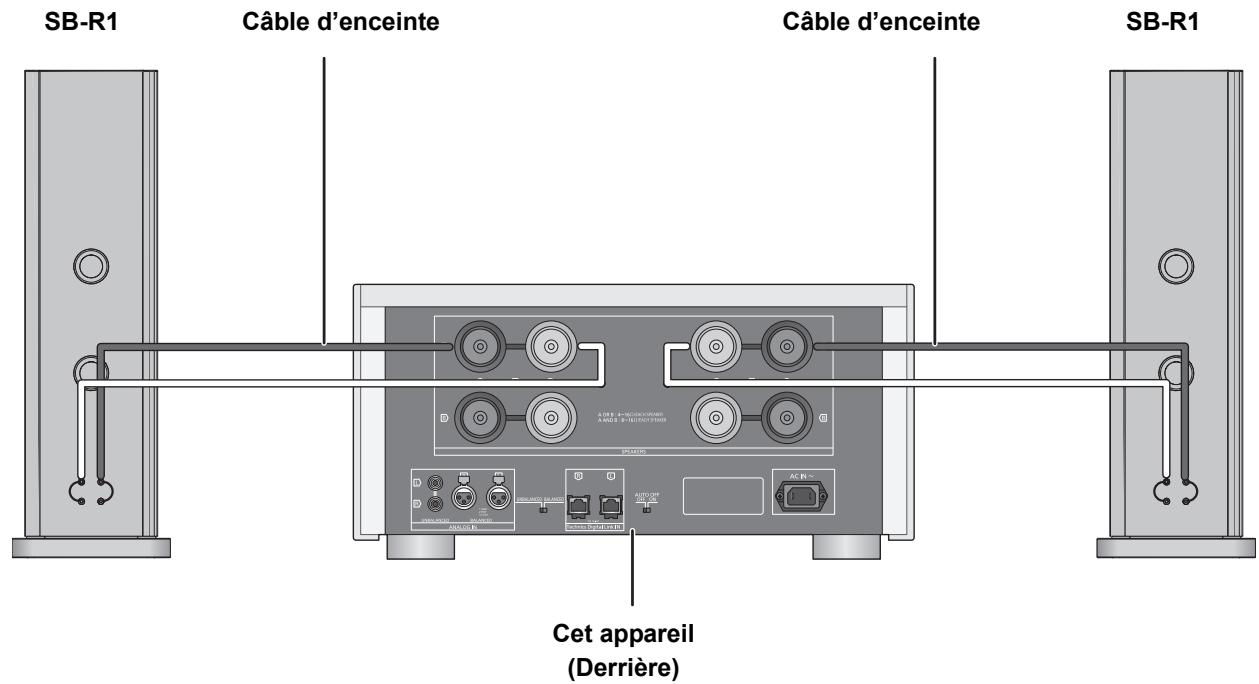

SB-R1 Câble d'enceinte Câble d'enceinte SB-R1 Cet appareil (Derrière)

- Si vous n'utilisez qu'un seul câble pour le raccordement, paramétrez le sélecteur d'enceinte sur [A] ou [B]. (⇒ 13)

1 Desserrez les boutons et insérez les fils conducteurs.

2 Serrez les boutons.

SB-R1 Cet appareil (Derrière) SB-R1 Câble d'enceinte Câble d'enceinte

- Pour effectuer un branchement bi-câblage, paramétrez le sélecteur d'enceinte sur [A+B]. (⇒ 13)

• Une fois les raccordements effectués, tirez légèrement sur les câbles d'enceinte pour vérifier qu'ils sont solidement branchés.
• Faites attention de ne pas croiser (court-circuit) ou inverser la polarité des fils de l'enceinte car cela peut endommager l'amplificateur.
• Branchez correctement la polarité (+/-) des prises. Si non, cela pourrait nuire aux effets stéréo ou causer un dysfonctionnement.
• Pour avoir plus de détails, consultez le mode d'emploi des enceintes.

A NE PAS FAIRE

Branchement du contrôle de système à un SU-R1

• Vous pouvez faire entrer les signaux audio numériques vers cet appareil et écouter de la musique.
• Vous pouvez actionner cet appareil et le SU-R1 simultanément avec facilité en utilisant la télécommande du SU-R1. (⇒ 14)

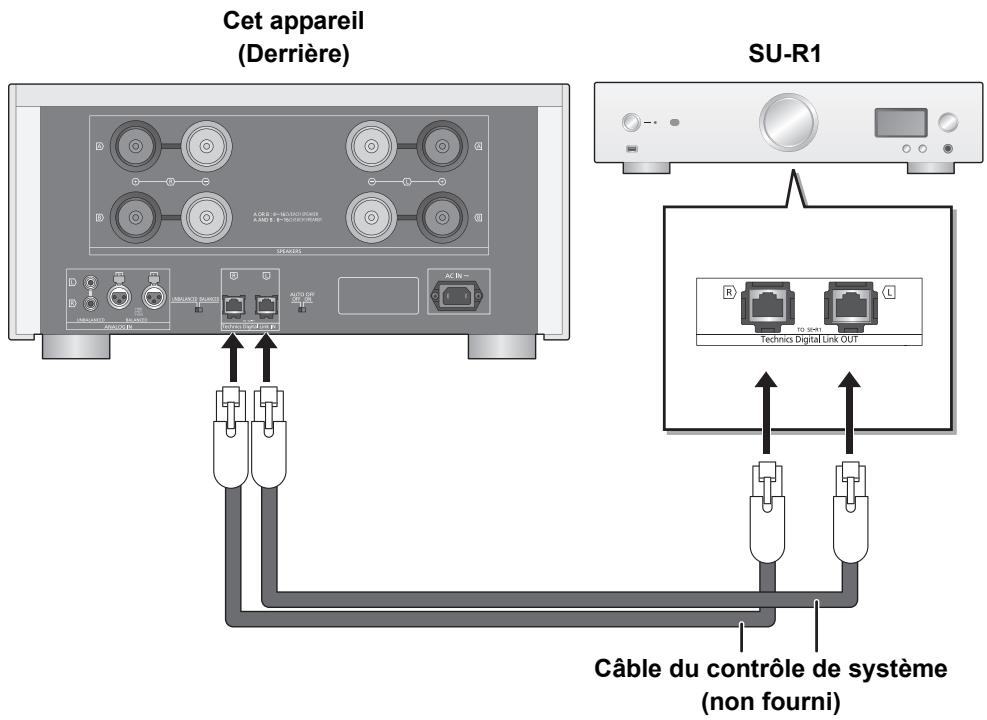

Cet appareil (Derrière) SU-R1 Câble du contrôle de système (non fourni)

• Pour utiliser la fonction de contrôle de système, paramétrez le sélecteur d'enceinte sur [DIGITAL]. (⇒ 13)
• Utilisez des câbles LAN droits de catégorie 7 ou supérieure (STP) pour connecter les appareils périphériques.
• Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.
• Ne branchez pas le SU-R1 d'une autre manière que celle décrite ci-dessus.

Branchement aux dispositifs de sortie audio analogiques

Vous pouvez faire entrer les signaux audio analogiques vers cet appareil et écouter de la musique.

ex:


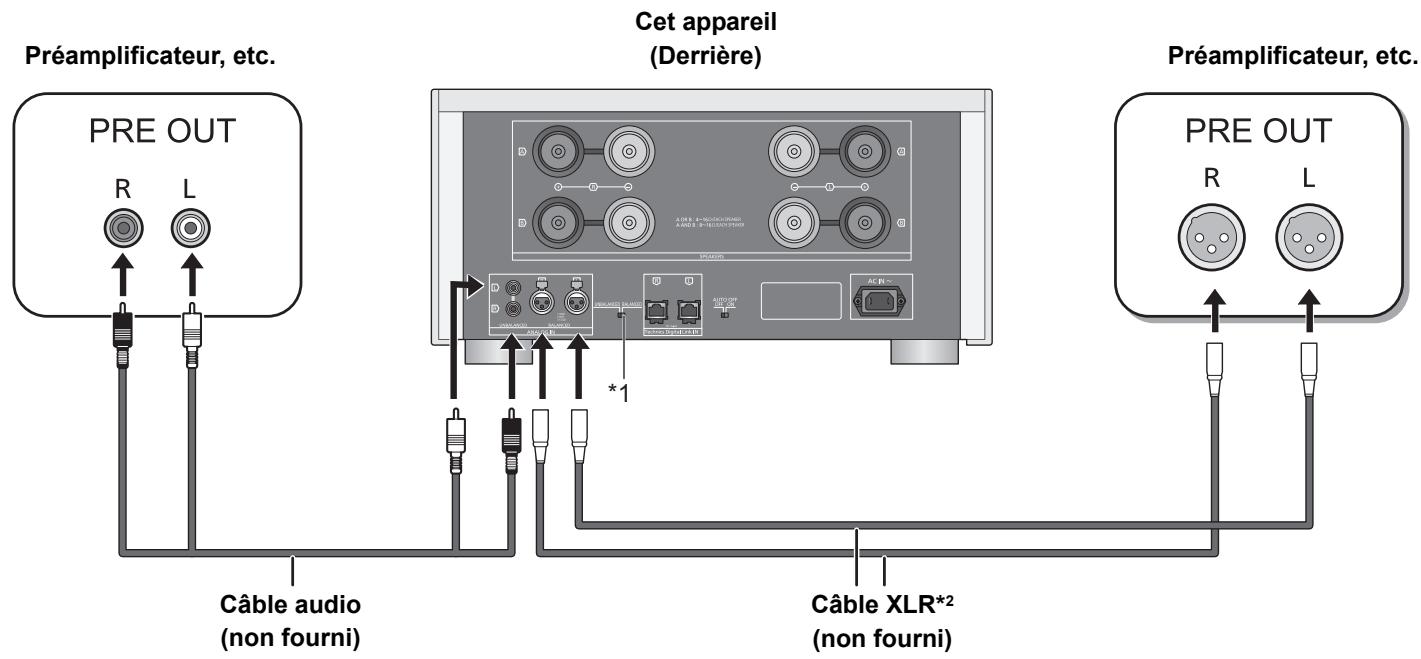

    A["PRE OUT"] -->|R L| B["Cet appareil (Derrière)"]
    B -->|*1| C["Câble audio (non fourni)"]
    B -->|Audi R 8-BC/DC/RM/AG 8-TE/RN/TH/MR| D["Câble XLR*2 (non fourni)"]
    B --> E["Preamplificateur, etc."]
    B --> F["PRE OUT"]

*1 Sélectionnez [BALANCED] ou [UNBALANCED]. Mettez le sélecteur de l'entrée audio analogique sur la position qui correspond au périphérique que vous désirez utiliser.
*2 Nous vous conseillons d'utiliser des câbles mesurant 3 m au maximum.
- Pour raccorder un dispositif de sortie audio analogique, paramétrez le sélecteur d'entrée sur [ANALOG]. (⇒ 13)

■ Pour débrancher les câbles XLR

Tirez les câbles XLR tout en appuyant sur [PUSH] situé au-dessus des prises.

Connexion du câble d'alimentation secteur

À raccorder une fois tous les autres branchements effectués.

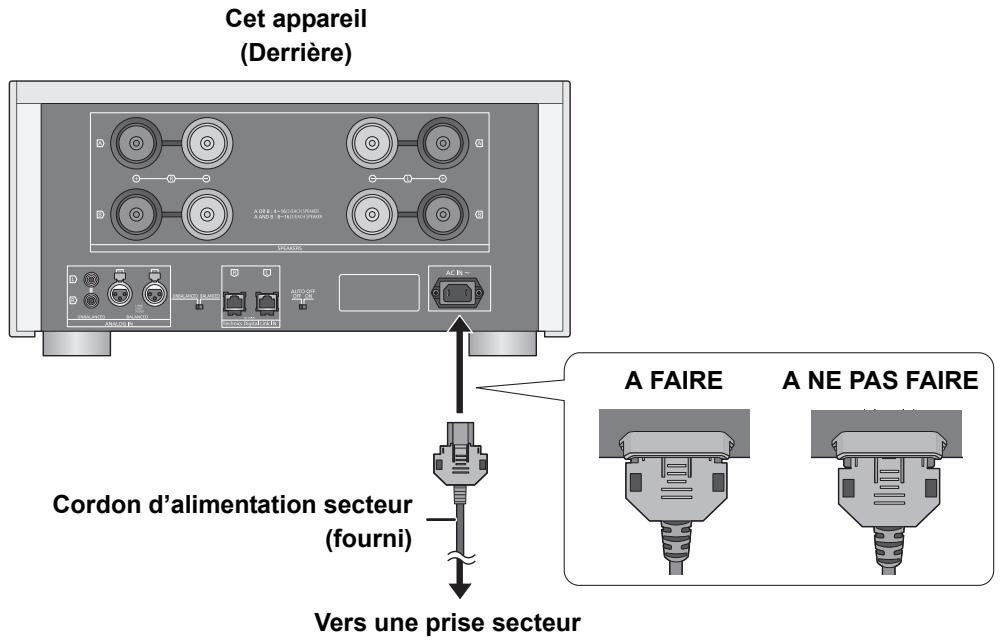

Cet appareil (Derrière) Cordon d'alimentation secteur (fourni) Vers une prise secteur A FAIRE A NE PAS FAIRE

■ Pour débrancher le cordon d'alimentation secteur de cet appareil.

Tirez le cordon d'alimentation secteur tout en appuyant sur le haut et le bas du connecteur.

- Bien que l'interrupteur d'alimentation se trouve sur la position [■OFF], l'appareil n'est pas complètement débranché du secteur. Débranchez la fiche de la prise électrique murale si vous ne devez plus utiliser l'appareil durant une période prolongée. Placez l'appareil de manière à ce que la fiche puisse être facilement débranchée.

Mesure des caractéristiques de l'amplificateur et correction de sa sortie

Pour optimiser la sortie audio, vous pouvez mesurer les caractéristiques de l'amplificateur et corriger sa sortie lorsqu'il est raccordé aux enceintes.

- Mettez le sélecteur d'enceinte sur la position qui correspond aux enceintes branchées. (⇒ droite)

Test de tonalité émis durant la mesure

Pour assurer la précision de la mesure, les enceintes émettent un test de tonalité à intervalles réguliers.

(Pendant environ 4 minutes)

Il n'est pas possible de changer le volume du son qui est en train d'être reproduit pendant que la mesure est en cours.

1 Mettez la touche marche/arrêt de l'appareil sur la position [■⏻/I].

- L'indicateur d'alimentation est bleu.

2 Appuyez sur [LAPC] jusqu'à ce que l'indicateur LAPC de cet appareil commence à clignoter.

- Cet appareil démarrera la mesure des caractéristiques de l'amplificateur. Contrôlez que le test de tonalité est retransmis par les deux enceintes à gauche et à droite. - Si vous appuyez sur [LAPC], tournez le sélecteur d'enceinte ou actionnez une autre commande pendant que la mesure est en cours, elle sera annulée. L'indicateur LAPC de cet appareil s'éteindra.

- Une fois la mesure achevée, la correction de sortie de l'amplificateur s'active automatiquement. L'indicateur LAPC de cet appareil s'allume.

■ Marche/Arrêt de la fonction de correction de sortie

Appuyez sur [LAPC].

Chaque fois que vous appuyez sur la touche :

L'indicateur LAPC est allumé	Marche
L'indicateur LAPC est éteint	Arrêt

• Lorsque le SU-R1 est connecté via la fonction de contrôle du système, vous pouvez l'actionner en utilisant la télécommande du SU-R1.
• Le réglage de correction de sortie s'applique séparément sur chaque option de prise d'enceinte (A/B/A+B).
• En fonction du type d'enceinte raccordée, l'effet de la fonction de correction de sortie peut être minimal.
• La sortie corrigée restera effective jusqu'à ce que vous mesuriez de nouveau les caractéristiques. Si vous utilisez d'autres enceintes, refaites la mesure.

Commandes

1 Mettez la touche marche/arrêt de l'appareil sur la position [■○/I].

- L'indicateur d'alimentation est bleu.

2 Faites tourner le sélecteur d'entrée.

Sélectionne un périphérique de lecture ou la valeur du gain.

ANALOG (dB)(-30/-20/-10/0)	Sélectionnez le paramètre optimal pour le périphérique branché. (⇒ dessous)
DIGITAL	Sélectionnez ce paramètre pour utiliser la fonction de contrôle de système.

3 Faites tourner le sélecteur d'enceinte.

Sélectionne les prises d'enceinte à partir desquelles le son sera émis.

OFF	N'émet aucun son.
A	Émet le son à partir des enceintes branchées aux prises A.
B	Émet le son à partir des enceintes branchées aux prises B.
A+B	Émet le son à partir des enceintes branchées aux prises A et B.

4 Actionnez le périphérique à utiliser pour la lecture.

Réglage du sélecteur d'entrée durant l'entrée analogique

• Pour une action normale, mettez la valeur sur [0].
• Pour écouter à bas volume, baissez la valeur du gain de cet appareil en mettant le sélecteur d'entrée sur [-30], [-20] ou [-10] de [ANALOG (dB)]. Ceci réduira les erreurs de conversion analogique/numérique qui peuvent survenir avec cet appareil.

Guide de dépannage

Utilisation de la fonction de contrôle du système

Vous pouvez actionner cet appareil et le SU-R1 simultanément avec facilité en utilisant la télécommande du SU-R1.

Préparation

① Branchez cet appareil et le SU-R1 à l'aide des câbles du contrôle de système. (⇒ 10)
② Mettez le sélecteur d'entrée sur [DIGITAL]. (⇒ 13)
③ Mettez la touche marche/arrêt de cet appareil et du SU-R1 sur la position [■⏻/I].
④ Si “Digital Link” est paramétré sur “Off” sur le SU-R1, modifiez en mettant le paramètre sur “On”.

■ Passez simultanément cet appareil et le modèle SU-R1 sur marche/veille

• Si vous pointez la télécommande du SU-R1 vers le SU-R1 et que vous appuyez sur [⏻] lorsque cet appareil et le SU-R1 sont en mode veille, cet appareil et le SU-R1 seront mis en marche simultanément.
• Si vous pointez la télécommande du SU-R1 vers le SU-R1 et que vous appuyez sur [∅] lorsque cet appareil et le SU-R1 sont en marche, cet appareil et le SU-R1 passeront simultanément en mode veille.

■ Mesure des caractéristiques de l'amplificateur et correction de sa sortie

Vous pouvez l'actionner en utilisant la télécommande du SU-R1. (⇒ 13)

- Pour avoir des informations sur les commandes du SU-R1, veuillez consulter son mode d'emploi.

Avant de contacter l'assistance, effectuez les contrôles suivants. Si vous avez des doutes sur certains points, ou si les solutions fournies dans le guide suivant ne permettent pas de trouver une solution, contactez votre revendeur pour connaître la marche à suivre.

Pour remettre tous les paramètres sur leurs réglages d'usine par défaut

Si une des situations suivantes se produit, réinitialisez la mémoire:

• Aucune réponse lorsque les touches sont actionnées.
• Si vous désirez effacer et réinitialiser le contenu de la mémoire.

Lorsque l'appareil est éteint :

① Appuyez quelques instants sur [DIMMER].
② Tout en appuyant sur [DIMMER], appuyez sur la touche marche/arrêt de l'appareil.
- Appuyez sur [DIMMER] jusqu'à ce que l'indicateur d'alimentation et l'indicateur LAPC clignotent deux fois.

Accumulation de chaleur de cet appareil.

- Cet appareil chauffe lorsque le volume est élevé. Ceci ne doit pas vous inquiéter.

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur ou une lumière fluorescente se trouve près des câbles. Conservez les autres appareils et cordons loin des câbles de cet appareil.
• Un champ fortement magnétique situé près d'un téléviseur ou d'un autre appareil peut nuire à la qualité sonore. Gardez cet appareil loin de ce genre de périphériques.
• Les enceintes peuvent émettre un bruit si un périphérique proche émet des ondes radio puissantes, comme lorsqu'un téléphone mobile reçoit un appel.

Pas de son.

• Contrôlez les connexions aux enceintes et autres appareils. Après avoir vérifié les branchements, mesurez des caractéristiques de l'amplificateur. (⇒ 13)
• Vérifiez pour voir si la source d'entrée correcte est sélectionnée.
• Insérez les connecteurs des câbles à raccorder complètement.
• Mettez le sélecteur d'enceinte sur autre chose que [OFF]. (⇒ 13)

Le compteur de puissance crête ne fonctionne pas.

• Dans les cas suivants, ce compteur ne fonctionne pas :
• Lorsque l'éclairage du compteur de puissance de crête a été
• éteint en appuyant sur [DIMMER].
• Lorsque cet appareil a été mis en sourdine en appuyant sur [MUTE] de la télécommande du SU-R1. (Uniquement si le sélecteur d'entrée est sur [DIGITAL].)
  – Lorsque le sélecteur d'enceinte est sur [OFF].

La fonction de contrôle de système ne marche pas.

- Branchez les câbles aux prises LR correspondantes de cet appareil et du SU-R1.

L'appareil s'éteint automatiquement.

• Est-ce que la fonction d'arrêt automatique est active ? (⇒ 7)
• Si le SU-R1 est raccordé à cet appareil via la fonction de contrôle du système, cet appareil peut passer automatiquement en mode veille si le SU-R1 passe en mode veille. (⇒ 10, 14)
• Cet appareil possède un circuit de protection pour empêcher les dommages causés par l'accumulation de chaleur. Si vous utilisez cet appareil à un volume élevé pendant un long moment, il peut s'éteindre automatiquement.
  Attendez que cet appareil refroidisse avant de le remettre en marche. (Pendant environ 3 minutes)

Caractéristiques

■ GÉNÉRALITÉS

Alimentation électrique	AC 220 V à 240 V, 50/60 Hz
Consommation d’énergie	210 W
Consommation d’énergie en mode veille	Environ 0,7 W
Consommation d’énergie en mode désactivé	Environ 0,3 W
Dimensions (L×H×P)	480 mm×241 mm×567 mm
Masse	Environ 54 kg
Plage de température en fonctionnement	0 °C à +40 °C
Plage d’humidité de fonctionnement	35 % à 80 % RH (sans condensation)

■ SECTION AMPLIFICATEUR

Puissance de sortie	150 W + 150 W (1 kHz, D.H.T. 0,5 %, 8 Ω, 20 kHz LPF)
	300 W + 300 W (1 kHz, D.H.T. 0,5 %, 4 Ω, 20 kHz LPF)
Réponse de fréquence	1 Hz à 90 kHz (-3 dB, 8 Ω)
THD+N	0,05 % (1 kHz, 75 W, 8 Ω, 20 kHz LPF)
Sensibilité d'entrée/Impédance d'entrée
UNBALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
BALANCED	1,2 Vrms / 47 kΩ (ANALOG 0 dB)
GAIN	29 dB (ANALOG 0 dB)
Impédance de charge
A ou B, Bi-câblage	4 Ω à 16 Ω
A+B	8 Ω à 16 Ω

■ SECTION CONNECTEUR

Entrée analogique
UNBALANCED	Prise jack
BALANCED	XLR 3 broches
Entrée numérique	Technics Digital Link

• Ces caractéristiques peuvent être soumises à des changements sans avis préalable.
• La masse et les dimensions sont approximatives.
