MODE D'EMPLOI TY-WK4P1RW PANASONIC

Instructions de montage

Applique de fixation au mur du téléviseur à plasma (Type à angle réglable)

Avant de commencer le travail, lisez attentivement ces instructions ainsi que le mode d'emploi de téléviseur à plasma de manière à réaliser un montage convenable.

(Conservez soigneusement les présentes instructions. Vous pouvez en avoir besoin pour effectuer un entretien ou si vous désirez déplacer l'applique.)

Assurez-vous que l'emplacement d'installation est assez résistant pour supporter une utilisation à long terme.

- Si sa force devient insuffisante suite à une utilisation à long terme, l'écran risque de tomber, ce qui pourrait entraîner des blessures.

Les opérations de montage et de raccordement ne doivent être réalisés que par un technicien d'installation compétent.

- Un montage incorrect peut provoquer la chute de l'appareil et partant une blessure.

Prenez une marge de sécurité lorsque vous évaluez la solidité de l'emplacement où l'appareil doit être monté.

- Si la solidité est insuffisante, l'appareil peut tomber et provoquer une blessure.

Ne choisissez pas un emplacement d'installation qui ne soit pas à même de supporter la charge.

- Si l'emplacement d'installation n'est pas assez solide, l'appareil peut tomber.

Ne démontez pas ni ne modifiez l'applique de fixation au mur.

- Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Précaution

Ne choisissez pas un emplacement d'installation qui soit soumis à l'humidité, à la poussière, à la fumée, à la vapeur, à la chaleur.

- Cela pourrait avoir un effet néfaste sur le téléviseur à plasma et être à l'origine d'un incendie ou d'une secousse électrique.

N'utilisez pas d'autres téléviseurs que ceux mentionnés dans le catalogue.

- Sinon, l'appareil pourrait se décrocher et être abîmé, ce qui pourrait causer des blessures.

Les opérations de pose et de dépose du téléviseur à plasma doivent être réalisées par au moins deux personnes.

- Dans le cas contraire, le téléviseur à plasma pourrait tomber et provoquer une blessure.

Ne montez pas l'appareil face tournée vers le haut, sur le côté ou à l'envers.

- Dans ces positions, la chaleur pourrait s'accumuler à l'intérieur du téléviseur à plasma, ce qui pourrait être à l'origine d'un incendie.

Veillez à ménager autour du téléviseur à plasma un espace d'au moins 10 cm en haut et sur le côté droit, d'au moins 10 cm sur le côté gauche, d'au moins 10 cm dessous, laissez un espace libre entre le panneau arrière et le mur.

- Le téléviseur à plasma possède des ouïes pour l'évacuation de la chaleur à la partie supérieure et d'autres ouïes pour l'entrée d'air à la partie inférieure et à l'arrière. Ne les obstruez pas car cela pourrait être à l'origine d'un incendie.

Installez le téléviseur à plasma en suivant uniquement les étapes indiquées dans ces instructions : ne l'installez pas d'une autre façon.

- Sinon, l'écran pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Installez les vis de montage et le cordon d'alimentation de telle façon qu'ils n'entrent pas en contact avec les parties internes du mur.

- Une électrocution pourrait résulter du contact avec des objets métalliques dans le mur.

Pour l'installation, utilisez les composants spécialisés.

- Sinon, le téléviseur à plasma pourrait se décrocher du mur, ce qui pourrait causer des blessures.

Retirez le produit si vous prévoyez ne plus l'utiliser.

- Autrement le produit risque de tomber et de causer des blessures.

Précautions d'installation

1) Choisissez l'emplacement d'installation du téléviseur de sorte qu'il ne soit pas exposé à la lumière vive ni à la chaleur car cela peut le décolorer ou le déformer, en particulier dans le cas de la lumière du soleil ou de la chaleur d'un appareil de chauffage.

2) Nettoyez l'applique de suspension au mur en l'essuyant avec un chiffon doux et sec (en coton ou en flanelle, par exemple.) Si l'applique est très sale, frottez-la avec un détergent neutre dilué dans l'eau, puis essuyez-la avec un chiffon sec. N'utilisez pas de benzène, diluant ou cire pour meuble sous peine d'écailler le revêtement. (Pour en savoir plus sur le nettoyage de l'écran, voir le mode d'emploi de l'écran. Si vous utilisez un chiffon traité chimiquement, suivez les instructions qui l'accompagnent.)

3) Ne posez aucun ruban adhésif ni aucun autocollant sur l'appareil. L'un comme l'autre peuvent tacher l'applique de fixation au mur. Évitez le contact prolongé avec des produits de caoutchouc, de vinyle, etc. (Cela peut abîmer le support.)

4) Procédez avec précaution pendant l'installation, car des chocs pourraient faire 'fissurer le panneau' du téléviseur à plasma.

Attention :

Cette applique est conçue exclusivement pour les modèles de téléviseur à écran plasma Panasonic (voir page 80-83). Utilisée avec un autre appareil, elle peut se révéler tout à fait inappropriée et être la cause indirecte de blessures.

L'INSTALLATION PAR UN PROFESSIONNEL EST INDISPENSABLE. PANASONIC DECLINE TOUT DOMMAGE MATERIEL ET/OU BLESSURE GRAVE, Y COMPRIS LA MORT RESULTANT D'UNE INSTALLATION OU D'UNE MANIPULATION INCORRECTE.

TY-WK4P1RW Applique de fixation au mur (Type à angle réglable) Pièces utilisées pour monter l'applique de fixation au mur

① Fixations supérieure et inférieure de la base (2)

② Fixation gauche de la base de l'applique

(1)

③ Fixation droite de la base de l'applique

(1)

④ Vis M5x8 pour le montage du dispositif de fixation (4)

Pièces utilisées pour l'installation

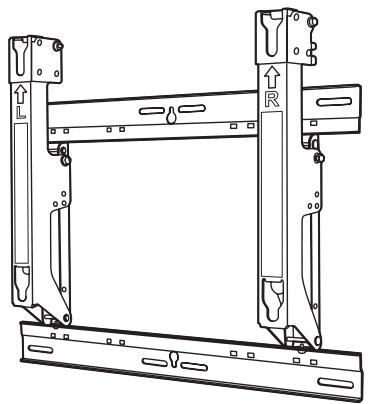

Vue du dispositif de fixation entièrement monté

A Vis M8×32 à tête fraisée à six pans creux (4)

D Rondelles d'espacemen (4)

B Rondelles cuvettes dentées (4)

E Vis de serrage M5x50 de l'appareil (2)

C Rondelles isolantes (4)

F Clé hexagonale (outil fourni) (1)

Précautions relatives à l'applique de fixation au mur

Les travaux d'installation et de retrait doivent être effectués par un technicien qualifié. Si l'appareil est installé ou retiré de manière incorrecte, l'écran risque de tomber et de causer des blessures.
L'applique de fixation au mur a été conçue pour maintenir un téléviseur à plasma contre un mur vertical. Ne montez pas cette applique sur une surface autre qu'un mur vertical.
Pour que le téléviseur à plasma fonctionne convenablement et éviter les anomalies, ne choisissez pas un emplacement tel que ceux énumérés ci-dessous.

• Emplacement près de sprinklers ou de détecteurs de fumée ou d'incendie
• Emplacement exposé aux vibrations et aux chocs
• Emplacement proche d'un câble haute tension ou d'une alimentation dynamique
• À proximité de sources de magnétisme, de chaleur, de vapeur d'eau ou de suie
• Emplacement exposé au souffle d'air d'un appareil de chauffage
• Là où des gouttes de condensation d'un climatiseur ou autre appareil peuvent se former

Monter l'appareil en utilisant une technique qui convient compte tenu de la structure et des matériaux de l'emplacement.
Utilisez des vis du commerce d'un diamètre nominal de 6 mm adaptées à la nature du matériau (bois, structure en acier, béton, etc.) constituant le mur sur lequel doit être montée l'applique.
Pour alimenter le téléviseur, choisissez une prise secteur qui soit aisément accessible.
- Veillez à ce que l'air puisse circuler librement de manière que la température de l'appareil en fonctionnement ne dépasse pas 40 °C. Dans le cas contraire, l'augmentation de température pourrait provoquer une anomalie de fonctionnement.
♦ Étendez une couverture ou un chiffon moelleux sur le sol de sorte que le téléviseur à plasma et le plancher ne soient pas marqués ou égratignés pendant les travaux de montage et d'installation.
♦ Lors du vissage des pièces, veillez à serrer suffisamment les vis mais aussi à ne pas trop les serrer.
♦ Soyez attentif à votre sécurité lorsque vous procédez au montage et à l'installation ou lorsque vous vous déplacez au cours de la tâche.
♦ Ne pas installer du téléviseur à plasma sous des lampes de plafond (projecteurs, lampes halogènes, etc.). Autrement le boîtier risque d'être déformé ou endommagé par la chaleur intense.

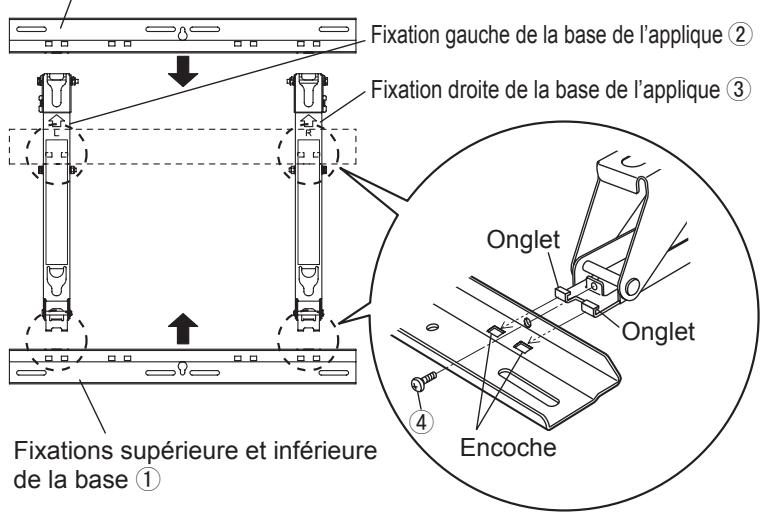

1. Montage de l'applique de fixation au mur

Posez les fixations supérieure et inférieure de la base ① et les fixations gauche et droite de la base de l'applique ② et ③ conformément à l'illustration.

Insérez les protubérances (onglets) des fixations gauche et droite de la base de l'applique dans les encoches (2 à gauche et 2 à droite) sur les fixations inférieure et supérieure de la base, puis serrez les pièces au moyen des quatre vis ④ pour monter le dispositif de fixation.

(Couple de serrage : 1.2 à 1.5 N•m)

Fixations supérieure et inférieure de la base ①

2. Vérification de la solidité de l'emplacement d'installation

① L'applique de fixation au mur pèse environ 3,2 kg. Consultez le mode d'emploi du téléviseur plasma pour vérifier le poids de l'ensemble du téléviseur plasma qui sera fixé à l'applique de fixation au mur.

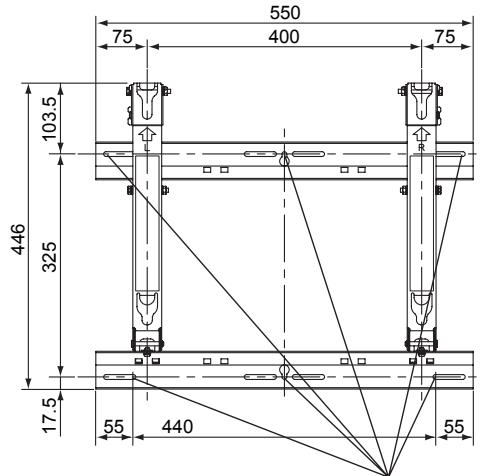

② Consultez le dessin d'encombrement de l'applique de fixation au mur illustrée sur la droite et vérifiez la résistance du mur aux six emplacements d'installation indiqués. Appliquez un renfort approprié si la résistance n'est pas suffisante à ces emplacements.

Remarques

• Vous trouverez cinq orifices pour montage pré-percés en haut et en bas de l'applique de fixation au mur.
  Utilisez les orifices inutilisés si le mur est en bois ou dans un autre matériel et qu'un niveau adéquat de résistance n'est pas garanti en assujettissant le dispositif de fixation aux six emplacements illustrés à droite.
  Gardez, toutefois, à l'esprit que, selon le matériau de l'emplacement de fixation, des fissures peuvent apparaître à la surface si les vis sont utilisées à des emplacements trop rapprochés les un des autres.

- N'installez ou ne posez qu'un téléviseur plasma sur le dispositif de fixation : n'installez pas, ni ne posez un autre appareil.

- Pour en savoir plus sur les dimensions applicables lorsque le téléviseur plasma est installé, consultez le dessin d'encombrement (à la page 80-83).

Unité : mm

Orifices pour montage mural (6 points)
Utilisez sans faute les vis pour assujettir le dispositif de fixation.

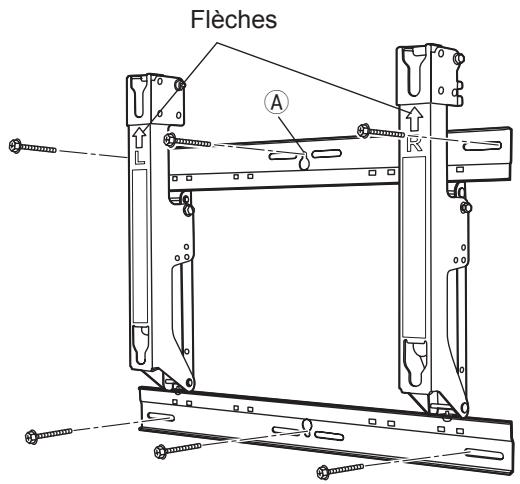

3. Montage de l'applique de fixation murale sur le mur

① Installez l'applique de fixation au mur de sorte que les repères fléchés soient tournés vers le haut.
② Commencez par serrer la vis dans l'orifice central Ⓐ supérieur.
③ Utilisez un niveau pour garantir que le dispositif de fixation ne penche pas d'un côté, puis serrez les vis dans les cinq orifices restants.

Remarques

• S'il s'avère nécessaire d'enfoncer les boulons ou les écrous dans le mur avant d'installer l'applique de fixation au mur car le mur est en béton, par exemple, repérez les emplacements des orifices en plaçant le dispositif de fixation murale sur le mur ou en calculant les emplacements des orifices d'après le dessin d'encombrement, puis enfoncez les boulons ou écrous avec un diamètre nominale de 6 mm ou équivalent.
  Lorsque vous enfoncez les boulons, assurez-vous que leur tête dépasse de 10 à 15 mm de la surface du mur.
• Pour installer l'applique de fixation murale sur le mur, utilisez des vis avec un diamètre nominal de 6 mm ou équivalent en vente dans une quincaillerie et convenant aux matériaux de l'emplacement d'installation sur le mur.
• Serrez les vis sur au moins six emplacements.

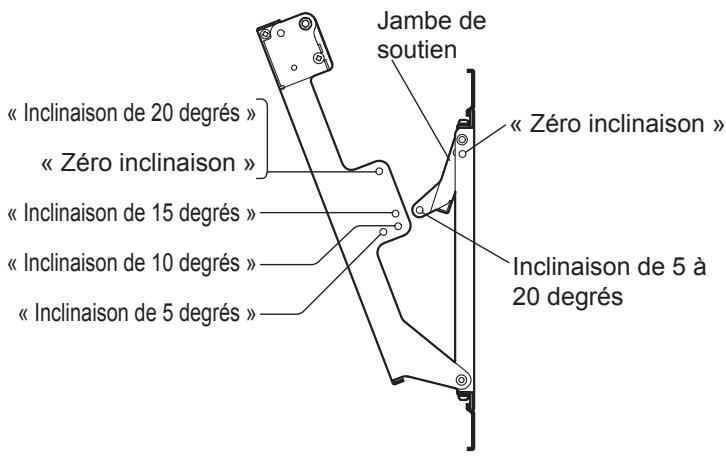

4. Réglage de l'angle de l'applique de fixation au mur

① L'angle de ce dispositif de fixation murale est réglable par incréments de 5 degrés selon 5 positions allant de « zéro inclinaison » à une « inclinaison de 20 degrés ».
Lorsque l'applique de fixation au mur sort d'usine, l'angle est réglé sur « zéro inclinaison ». Pour modifier cet angle, déposez les vis utilisées pour le réglage et changez l'emplacement de la jambe de soutien.
(Couple de serrage : 1.2 à 1.5 N•m)

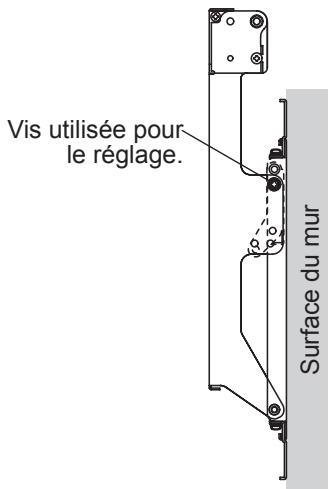

Lorsque l'angle est réglé sur « Zéro inclinaison »

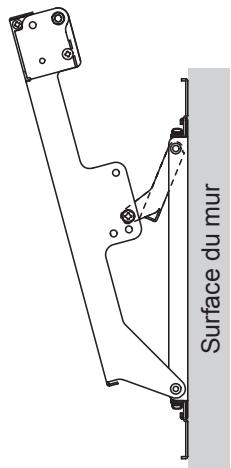

Lorsque l'angle est réglé sur « inclinaison de 15 degrés »

Remarque

• Lors de l'utilisation de certains types de câble HDMI (RP-CDHG80 ou RP-CDHG100) ou de câbles PC, il se peut que le câble touche le mur et endommage la borne HDMI ou la borne d'entrée PC sur le téléviseur.
  Le cas échéant, réglez l'angle de l'applique de fixation au mur de sorte qu'aucun poids ne soit appliqué au câble.

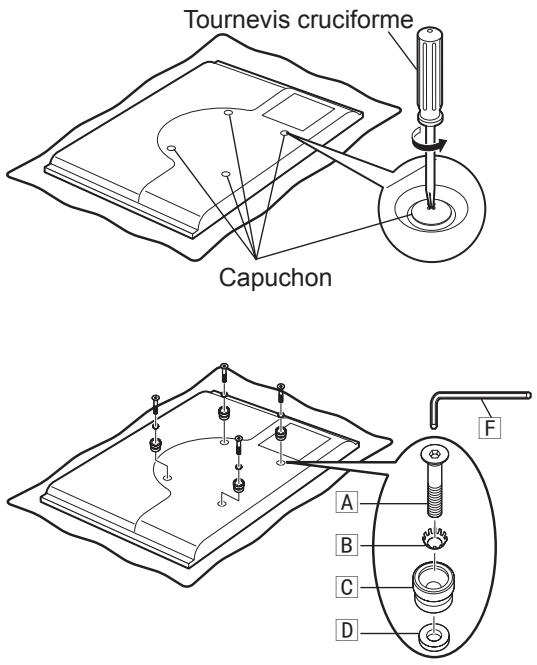

5. Mise en place des rondelles isolantes sur le téléviseur plasma

① Posez le téléviseur plasma face vers le bas sur une couverture propre ou tout autre morceau de tissu sans salissures ni particules étrangères, puis procédez comme indiqué ci-dessous. Faites attention aux rayures ou dommages si le téléviseur plasma comporte des pièces saillantes.
② Utilisez un tournevis cruciforme pour retirer les capuchons (4) du téléviseur plasma.

Remarque

• Conservez les capuchons retirés dans un lieu sûr. (Ils seront nécessaires en cas d'utilisation d'un socle de montage distinct.)
  ③ Procédez comme indiqué sur l'illustration de droite pour mettre en place les vis M8×32 à tête fraisée à six pans creux A, les rondelles cuvettes dentées B, les rondelles isolantes C et les rondelles d'espacements D (4 pour chaque pièce) fournies comme accessoires au moyen de la clé hexagonale incluse F, aux emplacements sur lesquels étaient placés les capuchons. (Couple de serrage : 3 à 4 N•m)

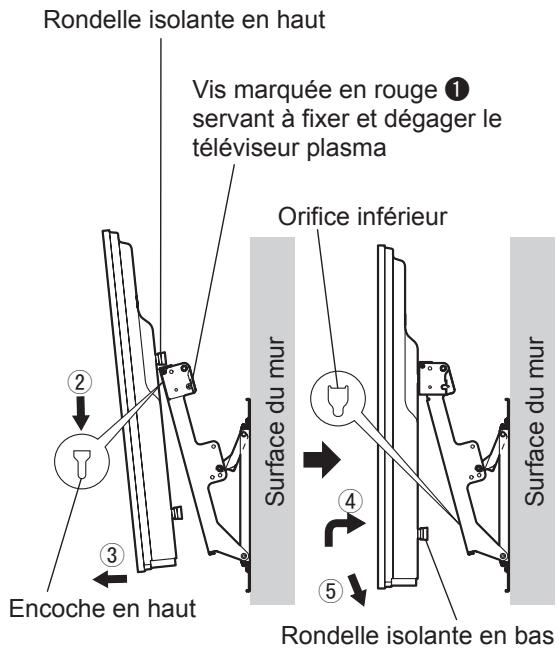

6. Fixation du téléviseur plasma à l'applique de fixation au mur et raccordement avec les autres éléments

① Déposez les vis gauche et droite marquées en rouge ① (une à gauche et une à droite) servant à fixer et dégager le téléviseur plasma.
② Faites correspondre les rondelles isolantes en haut du téléviseur plasma avec les encoches en haut de l'applique de fixation au mur, puis abaissez le téléviseur plasma.
③ Tirez le téléviseur plasma vers vous conformément à l'illustration de droite et raccordez-le aux autres éléments.
④ Une fois les raccordements terminés, soulevez légèrement le téléviseur plasma et insérez les rondelles isolantes du bas dans les orifices inférieurs de l'applique de fixation au mur.
⑤ À présent, abaissez le téléviseur plasma.

ATTENTION

- Si le téléviseur plasma est soulevé trop haut, sa partie supérieure se dégagera de l'applique de fixation au mur.

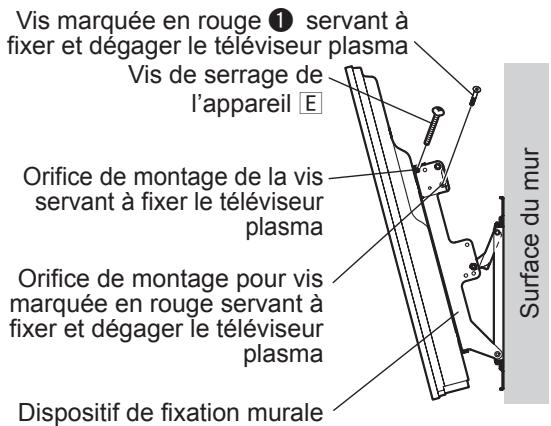

7. Fixation du téléviseur plasma

① Placez les vis fournies en accessoire E (2) pour fixer le téléviseur plasma dans les orifices de montage des vis sur les côtés (gauche et droit) de l'applique pour fixation au mur utilisée pour assujettir le téléviseur plasma.
② Serrez solidement les vis gauche et droite marquées en rouge ① (une à gauche et une à droite) servant à fixer et dégager le téléviseur plasma dans les orifices pour montage des vis marquées en rouge sur le côté de l'applique de fixation au mur utilisée pour fixer et dégager le téléviseur plasma.
(Couple de serrage : 1,2 à 1,5 N•m)

Remarque

- Afin d'empêcher le téléviseur plasma de se dégager de l'applique de fixation au mur, les vis de serrage de l'appareil [E] doivent être solidement serrées à gauche et à droite aussi loin que possible de leurs bases.

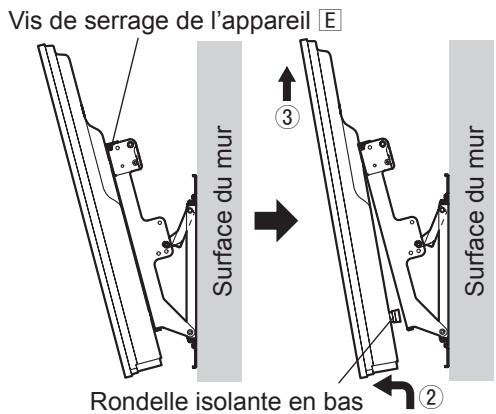

8. Comment retirer le téléviseur plasma de l'applique de fixation au mur

① Déposez les vis de serrage de l'appareil E (une à gauche et une à droite) installées sur les côtés de l'applique de fixation au mur.
② Tout en soulevant la partie inférieure du téléviseur plasma, tirez-le vers vous.
③ Une fois les rondelles isolantes en bas dégagées, soulevez le téléviseur plasma tout droit.
