Tipo de producto	Aplique de fijación mural (soporte de pared) con ángulo ajustable
Marca	PANASONIC
Modelo	TY-WK4P1RW
Peso del soporte	3,2 kg
Ángulo de inclinación	Ajustable de 0° a 20° en incrementos de 5° (5 posiciones)
Tipo de fijación mural	Tornillos comerciales diámetro nominal 6 mm (al menos 6 puntos)
Tornillos incluidos	Tornillos M8×32 de cabeza avellanada hexagonal hueco (4), tornillos de apriete M5x50 (2), arandelas cóncavas dentadas, arandelas aislantes, arandelas espaciadoras
Herramientas incluidas	Llave hexagonal (1)
Par de apriete	Fijaciones base: 1,2 a 1,5 N·m; arandelas aislantes: 3 a 4 N·m
Compatibilidad	Televisores plasma Panasonic específicos (referencias páginas 80-83 del manual)
Instalación	Por un profesional cualificado obligatorio
Espaciado requerido	Al menos 10 cm arriba, laterales y abajo; espacio libre entre el panel trasero y la pared
Limpieza	Paño suave y seco; si muy sucio, detergente neutro diluido y luego paño seco
Seguridad	No instalar en pared no vertical; no usar otros televisores que no sean los listados; desmontaje por profesional
Material	Metal (acero, probablemente)
Dimensiones (orificios)	6 orificios de montaje (ver esquema en el manual)
Garantía	Ver condiciones generales de Panasonic

Preguntas frecuentes - TY-WK4P1RW PANASONIC

¿Cómo instalar el soporte de pared Panasonic TY-WK4P1RW?

La instalación debe ser realizada por un profesional cualificado. Siga los pasos del manual: monte las fijaciones base, verifique la solidez de la pared, fije el soporte con tornillos de diámetro 6 mm adecuados a la pared, ajuste el ángulo y luego fije el televisor con los tornillos incluidos.

¿Qué tornillos usar para fijar el soporte a la pared?

Use tornillos comerciales de un diámetro nominal de 6 mm adecuados a la naturaleza de la pared (madera, hormigón, acero). Apriete los tornillos en al menos seis puntos.

¿Cuál es el peso del soporte de pared?

El aplique de fijación a la pared pesa aproximadamente 3,2 kg.

¿Es compatible con todos los televisores Panasonic?

No, este soporte está diseñado exclusivamente para los televisores plasma Panasonic listados en el manual (páginas 80-83). No lo use con otros aparatos.

¿Cómo ajustar la inclinación del televisor?

El ángulo es ajustable en incrementos de 5° entre 0° y 20°. Para modificar el ángulo, retire los tornillos de ajuste y cambie la ubicación de la pata de soporte. Par de apriete: 1,2 a 1,5 N·m.

¿Se necesita un profesional para instalar este soporte?

Sí, la instalación por un profesional cualificado es indispensable para garantizar la seguridad y evitar caídas.

¿Cómo limpiar el soporte de pared?

Limpie con un paño suave y seco (algodón o franela). Si está muy sucio, use un detergente neutro diluido y luego seque con un paño seco. No use benceno, disolvente ni cera.

¿Qué herramientas se incluyen con el soporte?

El soporte viene con una llave hexagonal para apretar los tornillos. Puede ser necesario un destornillador de estrella para quitar las tapas del televisor.

¿Qué distancia dejar entre el televisor y la pared?

Respete un espacio de al menos 10 cm arriba, a los lados y debajo del televisor, y deje espacio libre entre el panel trasero y la pared para la ventilación.

¿Qué hacer si un cable toca la pared después de la instalación?

Si un cable HDMI (RP-CDHG80 o RP-CDHG100) o un cable PC toca la pared, ajuste el ángulo del soporte para evitar que se aplique peso al cable, lo que podría dañar el conector.

MANUAL DE USUARIO TY-WK4P1RW PANASONIC

Instrucciones de instalación

Soporte para colgar el televisor de plasma en una pared (Tipo de ángulo ajustable)

Antes de empezar el trabajo, lea atentamente estas instrucciones y el manual del televisor de plasma para asegurar una instalación correcta.

(Guarde estas instrucciones. Podrá necesitarlas cuando haga trabajos de mantenimiento o mueva el soporte.)

Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

- Si la resistencia dejara de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla podría caerse y probablemente causar lesiones a las personas.

El trabajo de instalación y la expansión del equipo de conexión nunca deberán ser realizados por una persona que no sea un especialista en instalaciones cualificado.

- Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones.

Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.

- Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones.

No haga la instalación en un lugar que no pueda aguantar el peso.

- Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse.

No desarme ni modifique el soporte para colgar en pared.

- De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas.

Precaución

No utilice otros televisores que los indicados en el catálogo.

- En caso de no ser así, la unidad puede caerse y dañarse, pudiendo causar daños a personas.

No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

- Esto podría causar un efecto adverso en el televisor de plasma y causar un incendio o una descarga eléctrica.

El trabajo de instalar o desinstalar el televisor de plasma deberá ser realizado por dos personas como mínimo.

- El televisor de plasma podría caerse y causar lesiones.

No lo instale mirando hacia arriba, hacia los lados o al revés.

- Esto podría causar acumulaciones de calor en el interior del televisor de plasma, lo que podría dar origen a un incendio.

Deje un espacio libre de 10 cm como mínimo por la parte superior, por los lados y por el lado izquierdo, 10 cm como mínimo por la parte inferior, deje una separación entre el panel trasero y la pared.

- El televisor de plasma tiene orificios de salida de aire en la parte superior y entrada de aire en la parte inferior y en la parte trasera. Tapar estos orificios podría causar un incendio.

Instale el televisor de plasma siguiendo solamente los pasos especificados en estas instrucciones: No lo instale de ninguna otra forma.

- De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas.

Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes interiores de la pared.

- Tocar cualquier objeto metálico del interior de la pared puede causar descargas eléctricas.

Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

- De lo contrario, el televisor de plasma podría caerse de la pared y causar lesiones a personas.

Retire el producto que no se va a utilizar más.

- De lo contrario, el producto podría caerse y causar lesiones a personas.

Acerca del manejo

1) Tenga cuidado al elegir la ubicación del televisor, porque éste podría perder color o deformarse debido a la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción. 2) Limpie la ménsula para colgar en pared pasando por ella un paño blando y seco (como los hechos con algodón o franela). Si la ménsula está muy sucia, quite la suciedad utilizando un detergente neutro diluido en agua, y pasando luego un paño seco. No utilice bencina, diluyente o cera para muebles porque éstos pueden ser la causa de que se pele el revestimiento. (Para conocer información sobre cómo limpiar la pantalla, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.)

3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del soporte para colgar en pared. No permita tampoco el contacto prolongado con productos de goma, vinilo o similares. (Al hacerlo se producirán deterioros.)

4) Durante la instalación, evite cualquier golpe, ya que podrían producirse ‘fisuras de panel’ en el televisor de plasma.

Precaución:

Este soporte ha sido diseñado para ser utilizado solamente con los TV de plasma de Panasonic (consulte la página 80-83).

Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

TY-WK4P1RW Soporte para colgar en pared (Tipo de ángulo ajustable) Piezas utilizadas para ensamblar el soporte para colgar en pared

① Accesorios superior e inferior de la base (2)

② Accesorio izquierdo de la base del soporte (1)

③ Accesorio derecho de la base del soporte (1)

④ Tornillos M5x8 para ensamblar el soporte (4)

Piezas utilizadas para la instalación

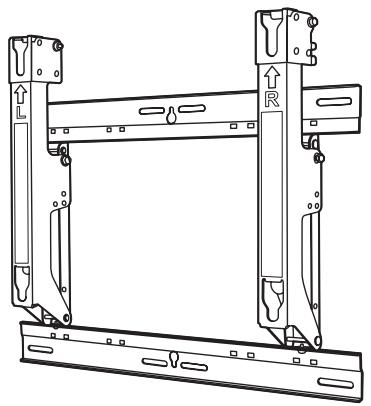

Vista del soporte completamente ensamblado

E Tornillos de fijación M5x50 de la unidad (2)

C Espaciadores de aislamiento (4)

F Llave Allen (herramienta incluida) (1)

Precauciones para la instalación del soporte para colgar en pared

El trabajo de instalación y desmontaje deberá llevarlo a cabo un técnico cualificado. Si la unidad se instala o desmonta incorrectamente, la pantalla puede caerse y causar lesiones a personas. El soporte para colgar en pared se utiliza para colocar un televisor de plasma en una pared vertical. No lo instale en ninguna otra superficie que no sea una pared vertical. Para asegurar el correcto funcionamiento del televisor de plasma y evitar problemas, no lo instale en ninguna de las ubicaciones siguientes:

• Cerca de rociadores o detectores de fuego/humo
• Donde corra el riesgo de quedar expuesto a vibraciones o golpes
• Cerca de cables de alta tensión o fuentes de alimentación
• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín
• Lugares expuestos a la salida del aire de equipos de calefacción
• Donde se puedan formar gotas de condensación de un acondicionador de aire o de otro aparato

◆ Haga la instalación utilizando técnicas adecuadas a la estructura y materiales del lugar de instalación. ◆ Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared (madera, bastidor de acero, hormigón, etc.). ◆ Conecte el televisor a una toma de corriente a la que pueda accederse fácilmente. ◆ Deje un espacio suficiente para que circule el aire y la temperatura del equipo no supere los 40 °C. De lo contrario, se acumulará calor en el interior del televisor de plasma y éste podrá funcionar mal. ◆ Extienda una manta o paño blando sobre el suelo para que el televisor de plasma y el suelo no queden marcados ni arañados durante el trabajo de montaje e instalación. ◆ Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. ◆ Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e instalación o mientras se mueve durante el curso del trabajo. ◆ No instale el televisor de plasma debajo de lámparas del techo (luces direccionales, lámparas halógenas, etc.). De lo contrario, la caja puede doblarse o dañarse debido al calor intenso.

1. Ensamblaje del soporte para colgar en pared

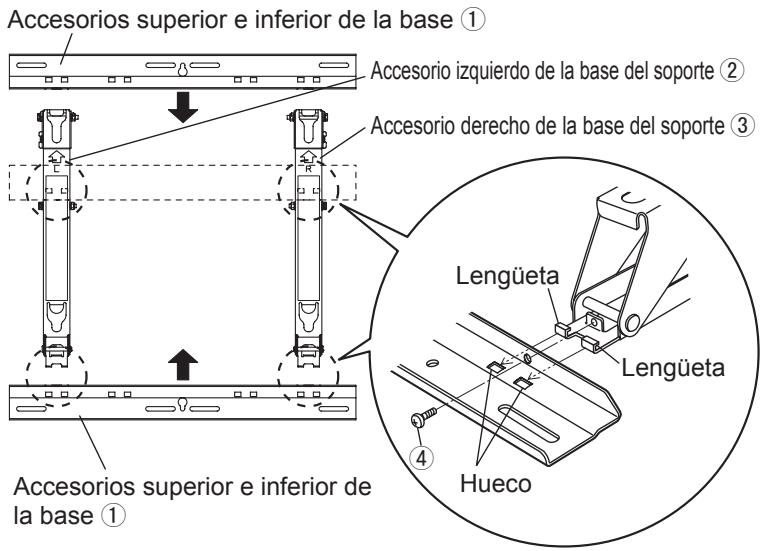

Ponga los accesorios superior e inferior de la base ① y los accesorios derecho e izquierdo del soporte ② y ③ como se muestra en la figura.

Meta las protuberancias (lengüetas) de los accesorios derecho e izquierdo de la base del soporte en los huecos (2 en la derecha y 2 en la izquierda) de los accesorios superior e inferior de la base, y asegure las piezas utilizando los cuatro tornillos ④ para ensamblar el soporte.

(Par de apriete: 1.2 a 1.5 N•m)

2. Verificación de la resistencia del lugar de instalación

① El soporte para colgar en pared pesa aproximadamente 3,2 kg.

Consulte el manual de instrucciones del TV de plasma, y verifique el peso de la unidad del TV de plasma que será colocada en el soporte para colgar en pared.

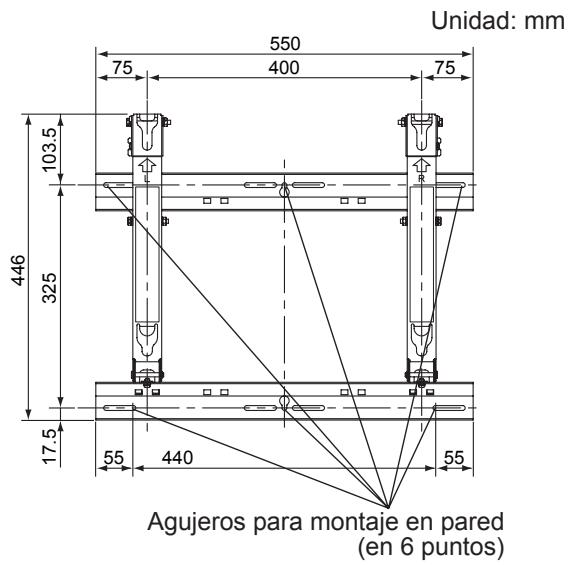

② Consulte el plano acotado del soporte para colgar en pared mostrado a la derecha, y verifique la resistencia de la pared en las seis posiciones de instalación mostradas. Si la resistencia en cualquiera de esas posiciones no es suficiente, proporcione el refuerzo que sea necesario.

Notas

- Hay cinco agujeros de montaje pretaladrados en la parte superior y otros cinco en la parte inferior del soporte para colgar en pared. Utilice los orificios de repuesto provistos si se emplea madera u otros materiales en la pared y no se puede asegurar un nivel suficiente de resistencia del montaje al fijar el soporte en las seis posiciones mostradas a la derecha.

No obstante, tenga en cuenta que, dependiendo de los materiales de los que esté hecha la superficie de montaje, puede que se formen grietas en la superficie si los tornillos se utilizan en posiciones demasiado próximas entre sí.

- Monte o ponga solamente un TV de plasma en el soporte: No monte ni coloque en él ningún otro producto.

- Para conocer detalles de las dimensiones aplicables cuando se monta el TV de plasma, consulte el plano acotado (en la página 80-83).

Utilice sin falta los tornillos para fijar el soporte.

3. Instalación en la pared del soporte para colgar en pared

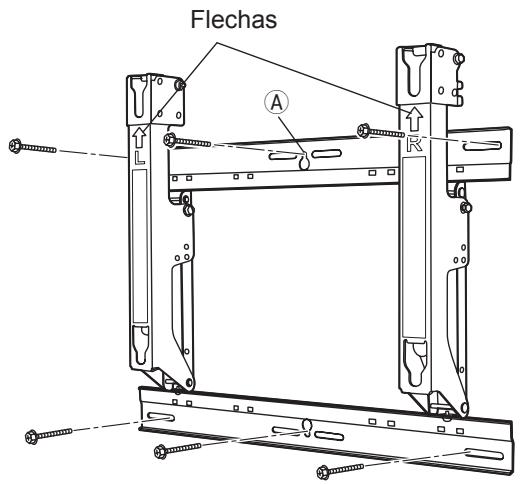

① Instale el soporte para colgar en pared de forma que las flechas marcadas en él apunten hacia arriba. ② Primero, asegure el tornillo del agujero central superior Ⓐ. ③ Utilice un nivel para asegurar que el soporte no esté inclinado hacia un lado, y luego asegure los tornillos en los cinco agujeros restantes.

Notas

• Si resulta necesario tener que meter pernos o tuercas en la pared antes de instalar el soporte para colgar en pared, debido a que la pared es de hormigón, por ejemplo, sitúe las posiciones de los agujeros poniendo el soporte para colgar en pared en la pared o calculando las posiciones de los agujeros empleando el plano acotado, y luego meta pernos y tuercas con un diámetro nominal de 6 mm más o menos. Cuando meta los pernos, asegúrese de que sus cabezas sobresalgan entre 10 y 15 mm de la superficie de la pared.
• Para instalar el soporte para colgar en pared en la pared, utilice tornillos con un diámetro nominal de 6 mm más o menos de venta en ferreterías, procurando que éstos sean adecuados a los materiales del lugar de instalación en la pared.
• Fije los tornillos en un mínimo de seis posiciones.

4. Ajuste del ángulo del soporte para colgar en pared.

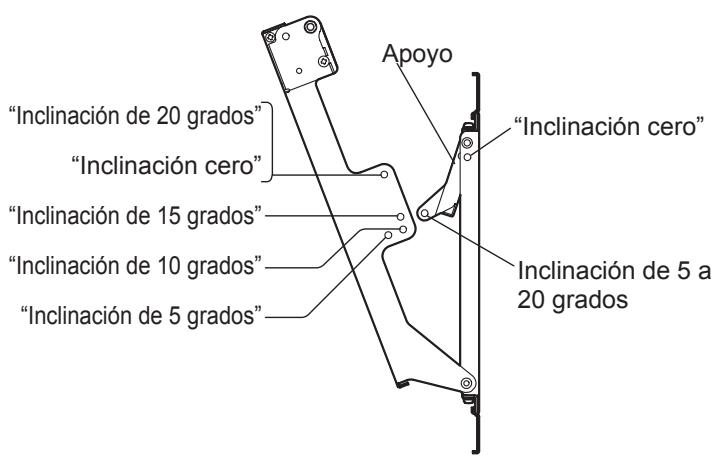

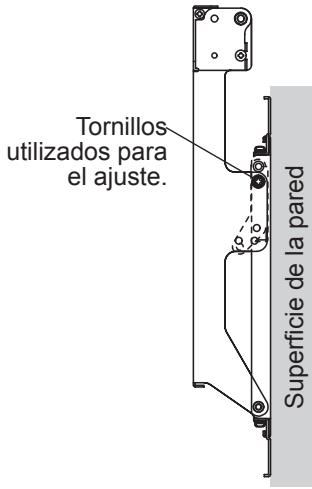

① El ángulo de este soporte para montar en pared se puede ajustar con aumentos de 5 grados en una de cinco posiciones: desde “inclinación cero” a “inclinación de 20 grados”. Cuando el soporte para colgar en pared sale de la fábrica, el ángulo está ajustado en “inclinación cero”. Para cambiar este ángulo, quite los tornillos utilizados para el ajuste y cambie la posición del apoyo.

(Par de apriete: 1.2 a 1.5 N•m)

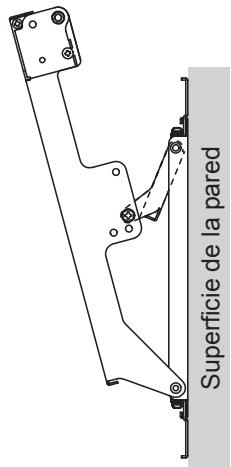

Cuando el ángulo está ajustado en “inclinación cero”

Cuando el ángulo está ajustado en “inclinación de 15 grados”

Nota

- Cuando utilice algunos tipos de cables HDMI (RP-CDHG80 o RP-CDHG100) o cables de PC, los cables puede que toquen la pared y dañen el terminal HDMI o el terminal de entrada de PC en el televisor. En tal caso, ajuste el ángulo del soporte para colgar en pared de forma que no se aplique peso al cable.

5. Instalación de los espaciadores de aislamiento en el TV de plasma

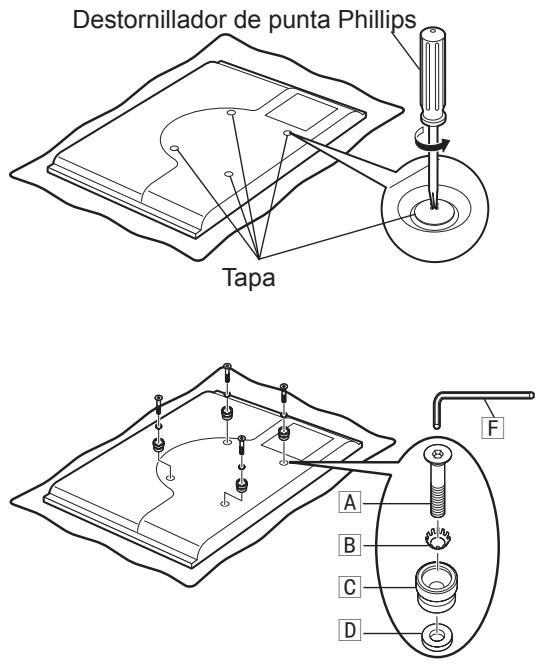

① Ponga el TV de plasma con la cara hacia abajo sobre una manta limpia u otra pieza de tela que no esté sucia ni tenga materias extrañas, y luego siga las instrucciones dadas más abajo. Tenga cuidado para impedir arañazos o daños si el TV de plasma tiene piezas que sobresalen. ② Utilice un destornillador de punta Phillips para quitar las tapas (4) del TV de pantalla de plasma.

Nota

• Guarde en un lugar seguro las tapas que haya quitado. (Éstas serán necesarias cuando se utilice un soporte de instalación separado.) ③ Como se muestra en la figura de la derecha, y utilizando la llave Allen incluida F, instale en los lugares donde las tapas fueron instaladas previamente los tornillos Allen M8×32 de cabeza avellanada A, las arandelas dentadas cóncavas B, los espaciadores de aislamiento C y los espaciadores D (4 de cada) suministrados. (Par de apriete: 3 a 4 N•m)

6. Montaje del TV de plasma en el soporte para colgar en pared y conexión del mismo a otros componentes.

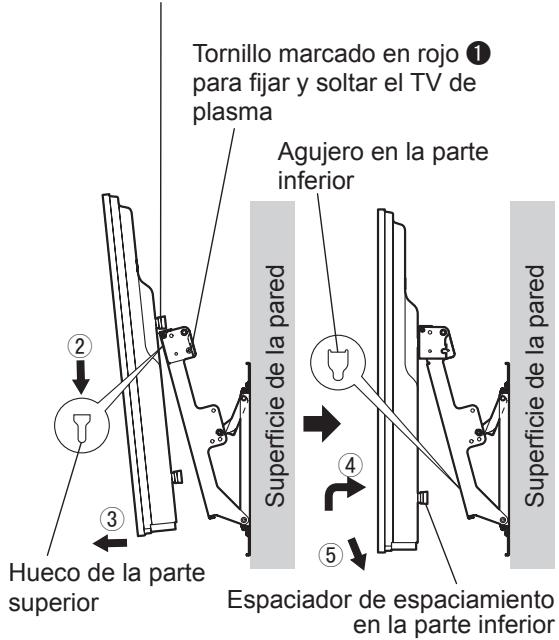

① Quite los tornillos marcados en rojo derecho e izquierdo ① (una a la derecha y el otro a la izquierda) utilizados para fijar y soltar el TV de plasma. ② Fije los espaciadores de aislamiento de la parte superior del TV de plasma en los huecos de la parte superior del soporte para colgar en pared, y luego baje el TV de plasma. ③ Tire del TV de plasma hacia usted como se muestra en la figura de la derecha, y conéctelo a otros componentes. ④ Después de terminar las conexiones, levante un poco el TV de pantalla de plasma y luego inserte los espaciadores de aislamiento de la parte inferior en los agujeros de la parte inferior del soporte para colgar en pared. ⑤ Baje ahora el TV de plasma.

AVISO

- Si el TV de plasma se levanta demasiado, su parte superior se soltará del soporte para colgar en pared.

Espaciador de aislamiento en la parte superior

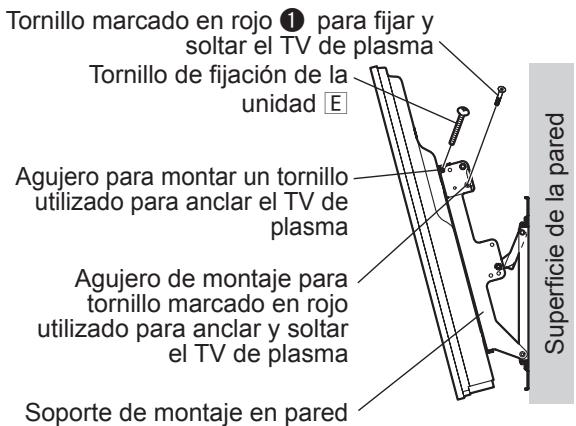

7. Anclaje del TV de plasma

① Instale los tornillos suministrados E (2) para anclar el TV de plasma en los agujeros de montaje roscados de los costados (derecho e izquierdo) del soporte para colgar en pared, para asegurar así el TV de plasma. ② Apriete firmemente los tornillos marcados en rojo derecho e izquierdo ① (uno a la derecha y el otro a la izquierda) utilizados para anclar y soltar el TV de plasma en los agujeros de montaje de tornillos marcados en rojo situados en el lado del soporte para colgar en pared utilizado para anclar y soltar el TV de plasma. (Par de apriete: 1,2 a 1,5 N•m)

Nota

- Para impedir que el TV de plasma se suelte del soporte para colgar de pared, los tornillos de fijación de la unidad E deberán apretarse firmemente en la derecha y en la izquierda hasta llegar a sus bases.

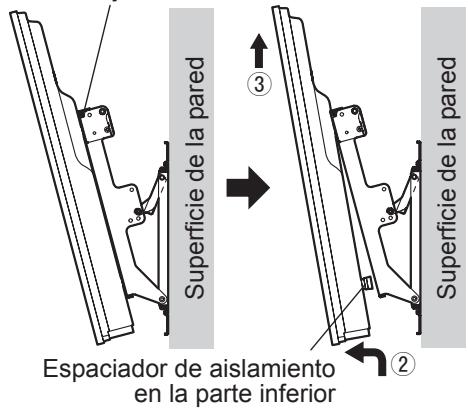

8. Cómo retirar el TV de plasma del soporte para colgar en pared

① Quite los tornillos de fijación de la unidad E (uno a la derecha y el otro a la izquierda) instalados en los lados del soporte para colgar en pared. ② Mientras levanta la parte inferior del TV de plasma, tire del propio TV hacia usted. ③ Una vez soltados los espaciadores de aislamiento de la parte inferior, levante derecho el TV de plasma.

Tornillo de fijación de la unidad E

AVISO
