GEBRUIKSAANWIJZING TY-WK4P1RW PANASONIC

Muurbevestigingssteun voor plasmatelevisie (met verstelbare montagehoek)

Lees deze installatiehandleiding en de bedieningshandleiding voor de plasmatelevisie zorgvuldig door voordat u begint, zodat de montagewerkzaamheden op de juiste wijze worden uitgevoerd. (Bewaar deze handleiding. U hebt de handleiding weer nodig wanneer u de bevestigingssteun verwijdert of verplaatst.)

Zorg ervoor dat de montageplaats sterk genoeg is voor langdurig gebruik.

- Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmascherm vallen, waardoor letsel kan worden veroorzaakt.

De montage en aansluitingen mogen uitsluitend door een vakkundige installatiemonteur worden uitgevoerd.

- Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.

Neem een bepaalde veiligheidsmarge in acht wanneer u de sterkte van de montagewand bepaalt.

- Als de wand niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Bevestig de apparatuur niet op een plaats die het gewicht niet kan dragen.

- Als de montageplaats niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.

Demonteer de muurbevestigingssteun niet en maak geen aanpassingen.

- Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Let op

Bevestig de apparatuur niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.

- Dit kan een nadelige invloed hebben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken.

Gebruik geen andere televisies dan in de catalogus staan aangegeven.

- Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd wordt, hetgeen tot verwondingen kan leiden.

Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee personen nodig.

- Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.

Monteer de plasmatelevisie niet naar boven of naar de zijkant gericht, of ondersteboven.

- Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.

Houd minimaal 10 cm ruimte vrij aan de boven-, onder- en zijkant van de plasmatelevisie en laat voldoende ruimte vrij tussen het achterpaneel en de muur.

- De plasmatelevisie heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan de onderkant en de achterkant. Afdekking van deze openingen kan resulteren in brand.

Volg de installatiestappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.

- Het toestel kan anders vallen en beschadigd raken, met mogelijk persoonlijk letsel tot gevolg.

Bevestig de bevestigingsschroeven en het netsnoer op zo'n manier dat ze geen contact maken met onderdelen in de muur.

- Bij contact met metalen voorwerpen in de muur kan er sprake zijn van een elektrische schok.

Gebruik voor de installatie de speciaal hiervoor bestemde onderdelen.

- De plasmatelevisie kan anders van de muur vallen, met mogelijk persoonlijk letsel tot gevolg.

Verwijder het product als u het niet langer gebruikt.

- Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanneer u een plaats uitzoekt voor de plasmatelevisie, want het scherm kan verkleuren of vervormd raken als gevolg van licht of warmte wanneer het in direct zonlicht of in de buurt van een verwarmingsradiator wordt geplaatst.

2) Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doek (van katoen, flanel e.d.). Om hardnekkig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doek. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag kunnen doen afbladderen. (Aanwijzingen voor het reinigen van het beeldscherm vindt u in de handleiding van het beeldscherm. Als u een chemisch reinigingsdoekje gebruikt, volgt u de aanwijzingen behorend bij dat doekje.)

3) Bevestig geen kleefband of stickers op het product. Deze kunnen de afwerking van de muurbevestigingssteun beschadigen. Voorkom langdurige aanraking met rubber of plastic voorwerpen. (Dergelijke stoffen kunnen de afwerking aantasten.)

4) Ga bij de installatie voorzichtig te werk omdat door schokken 'scheuren in het plasmascherm' kunnen ontstaan.

Let op:

Deze steun is alleen bedoeld voor plasma-tv-modellen van Panasonic (zie pagina 80-83). Bij gebruik in combinatie met andere apparatuur kan de montage onstabiel zijn met mogelijk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST. PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIËLE BESCHADIGINGEN EN/OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST HANTEREN.

TY-WK4P1RW

Muurbevestigingssteun (met verstelbare montagehoek)

Onderdelen voor montage van de muurbevestigingssteun

1 Boven- en onderprofiel (2)

2 Linkersteunprofiel (1)

3 Rechtersteunprofiel (1)

4 M5x8-steunmontageschroeven (4)

Onderdelen voor de bevestiging

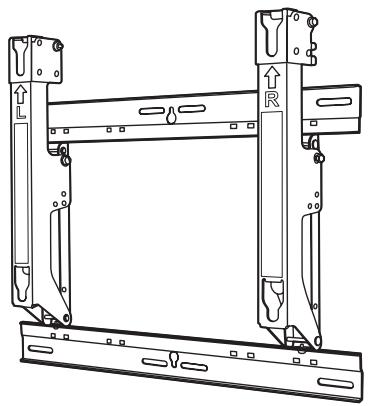

Gemonteerde steun

A M8×32-inbusbouten met plat verzonken kop (4)	D Ringetjes (4)
B Getande veerklemmen (4)	E M5x50-schermbevestigingsschroeven (2)
C Isolatiebussen (4)	F Inbussleutel (bijgeleverd gereedschap) (1)

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

◆ De installatie- en verwijderingswerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.
Als de bevestigingssteun niet correct wordt geïnstalleerd of verwijderd, bestaat de kans dat het plasmascherm valt en letsel veroorzaakt.
De muurbevestigingssteun wordt gebruikt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen.
- Om een correcte werking te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders.
• Op plaatsen waar de apparatuur staat blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen die magnetische stralen, hitte, waterdamp of roet afgeven.
• Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur wordt afgegeven.

• Op plaatsen waar zich condensdruppels van een airconditioner of ander apparaat kunnen vormen.

• Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.
  Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmateriaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.

• Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluiten van het netsnoer van de plasmatelevisie.
  Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur niet hoger wordt dan 40 °C. Indien dit wel gebeurt, kunnen de inwendige onderdelen te heet worden met een defect tot gevolg.
  Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer niet worden beschadigd tijdens het monteren en opstellen.
  ♦ Let er bij het vastdraaien van de schroeven en bouten op dat deze niet te los, maar ook niet te strak worden aangedraaid.
  ♦ Neem afdoende maatregelen om een veilige werkomgeving rondom u te creëren voor het uitvoeren van de montage- en installatiewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden.
  ♦ Installeer de plasmatelevisie niet onder plafondlampen (spotlights, halogeenlampen, enzovoort) die veel warmte afgeven.

De kunststof onderdelen van de behuizing kunnen anders vervormen of beschadigd raken.

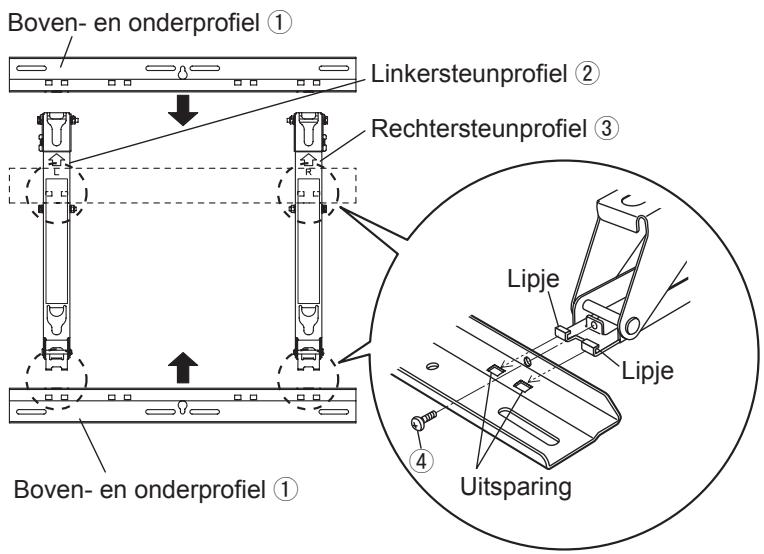

1. De muurbevestigingssteun monteren

Leg het boven- en onderprofiel ① en het linker- en rechtersteunprofiel ② en ③ neer zoals in de afbeelding. Steek de uitsteeksels (lipjes) van het linker- en rechtersteunprofiel in de uitsparingen (2 links en 2 rechts) in het boven- en onderprofiel en zet de onderdelen vast met de vier steunmontageschroeven ④. (Schroefkracht: 1.2 – 1.5 N•m)

2. De sterkte van de bevestigingspunten controleren

① De muurbevestigingssteun weegt ongeveer 3,2 kg. Kijk in de bedieningshandleiding bij het plasmascherm hoe zwaar het scherm is dat u wilt bevestigen aan de steun.

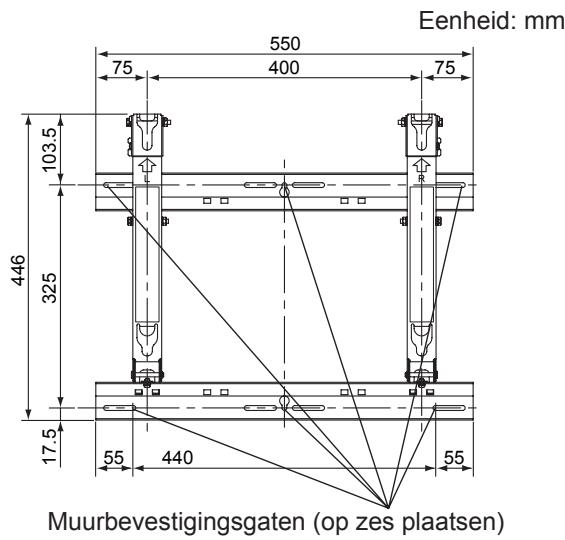

② Bekijk de schematische tekening van de muurbevestigingssteun (rechts) en controleer de sterkte van de muur op de zes aangegeven bevestigingspunten. Als de muur niet sterk genoeg is op een van deze punten, moet de muur worden versterkt.

Opmerkingen

• Aan de boven- en onderkant van de muurbevestigingssteun bevinden zich twee maal vijf voorgeboorde bevestigingsgaten. Gebruik de extra gaten als de muur is gemaakt van hout of ander materiaal dat wellicht onvoldoende sterk is voor bevestiging van de steun aan de zes punten die u rechts ziet. Houd er echter rekening mee dat bij sommige muren, afhankelijk van het materiaal van de muur, barsten kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht.
• Bevestig of plaats alleen een plasmascherm en geen ander product op de steun.
• Raadpleeg de schematische tekening op pagina 80-83 voor de precieze bevestigingspunten van het plasmascherm.

Gebruik alle schroeven om de steun goed te bevestigen.

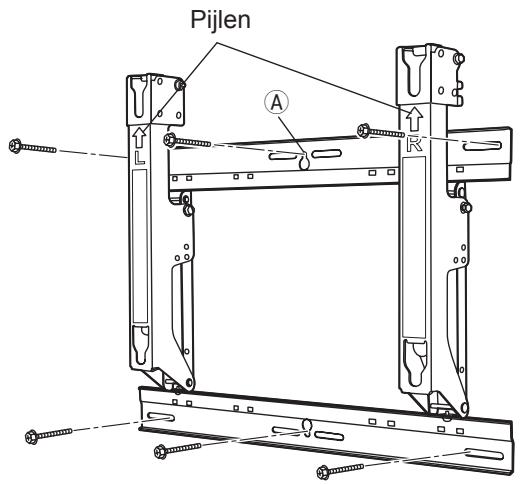

3. De muurbevestigingssteun bevestigen aan de muur

① Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun omhoog wijzen.
② Draai eerst de schroef in het gat midden bovenin vast Ⓐ.
③ Gebruik een waterpas om ervoor te zorgen dat de steun niet schuin hangt en bevestig vervolgens de schroeven in de andere vijf gaten.

Opmerkingen

• Soms is het noodzakelijk bouten of moeren in de muur aan te brengen voordat u de muurbevestigingssteun kunt bevestigen, bijvoorbeeld omdat de muur van beton is. Bepaal dan waar deze moeten komen door de steun tegen de muur te houden of bereken de plaats op basis van de schematische tekening. Zet vervolgens de bouten of moeren met een nominale diameter van 6 mm (of gelijkwaardig) in de muur vast.
  Zet bouten zo in de muur vast dat zij 10 tot 15 mm uitsteken.
• Gebruik voor bevestiging van de steun aan de muur bouten met een nominale diameter van 6 mm (of gelijkwaardig), verkrijgbaar bij een ijzerwinkel. Gebruik alleen bouten die geschikt zijn voor het materiaal waarvan de muur is gemaakt.
• Zet de bouten op minimaal zes punten vast.

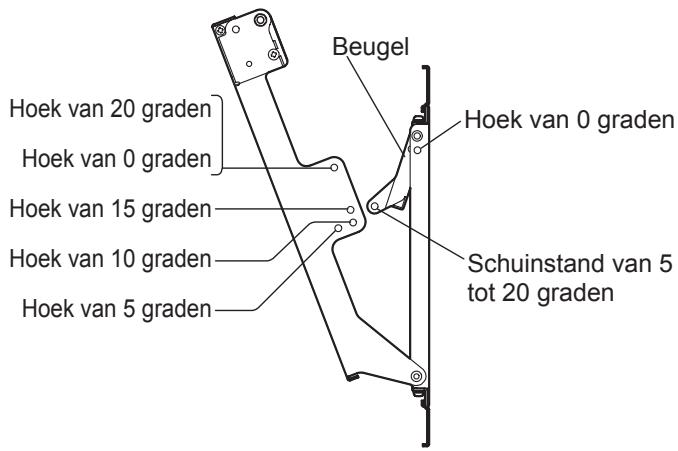

① U kunt de steun instellen op een hoek van 0, 5, 10, 15 of 20 graden. Bij levering is de muurbevestigingssteun ingesteld op een hoek van 0 graden. U kunt een andere hoek kiezen door de stelschroeven te verwijderen en de positie van de beugel te wijzigen.

(Schroefkracht: 1.2 – 1.5 N•m)

Bij een hoek van 0 graden

Bij een hoek van 15 graden

- Bij sommige typen HDMI-kabels (RP-CDHG80 of RP-CDHG100) of PC-kabels, kan de kabel de wand raken en schade toebrengen aan de HDMI-aansluiting of de PC-ingangsaansluiting op het televisietoestel. In dat geval dient u de hoek van de muurbevestigingssteun zo bij te stellen dat er geen gewicht aan de kabel komt te hangen.

5. De isolatiebussen bevestigen op het plasmascherm

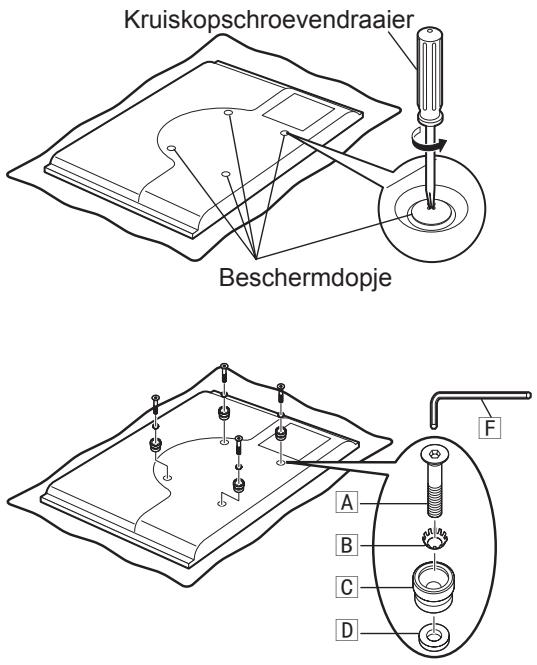

① Leg het plasmascherm met het scherm naar beneden op een schone deken of zachte ondergrond zonder scherpe voorwerpen en volg de onderstaande aanwijzingen. Wees voorzichtig, om krassen of andere schade door eventuele uitstekende delen van het plasmascherm te voorkomen.
② Verwijder met een kruiskopschroevendraaier de beschermdopjes (4) van het plasmascherm.

Opmerking

- Bewaar de verwijderde beschermdopjes op een veilige plaats. (U hebt ze weer nodig als u een aparte montagestandaard gebruikt.)

③ Bevestig met de bijgeleverde inbussleutel F de bijgeleverde M8×32-inbusbouten met plat verzonken kop A, getande veerklemmen B, isolatiebussen C en ringetjes D (ieder 4 x) op de punten waar voorheen de beschermdopjes zaten. (Schroefkracht: 3 - 4 N•m)

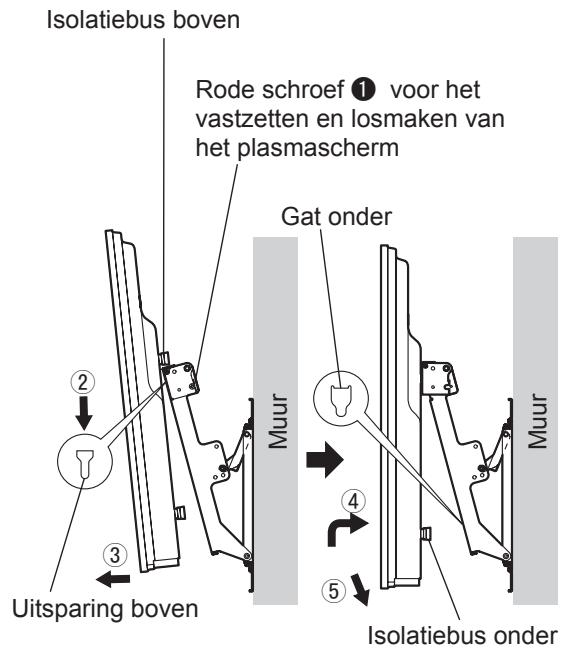

6. Het plasmascherm aan de muurbevestigingssteun bevestigen en aansluiten op de andere componenten

① Verwijder de rode schroeven ① (één links en één rechts) waarmee het plasmascherm wordt vastgezet en losgemaakt.
② Steek de bovenste isolatiebussen van het plasmascherm in de uitsparingen aan de bovenkant van de muurbevestigingssteun en laat het plasmascherm iets zakken.
③ Trek het plasmascherm naar u toe (zie de afbeelding rechts) en sluit het aan op de andere componenten.
④ Til het plasmascherm enigszins op als de aansluitingen zijn voltooid en steek de onderste isolatiebussen in de gaten onder in de muurbevestigingssteun.
⑤ Laat het plasmascherm vervolgens weer iets zakken.

LET OP

- Als u het plasmascherm te ver optilt, raakt de bovenkant los van de muurbevestigingssteun.

7. Het plasmascherm vastzetten

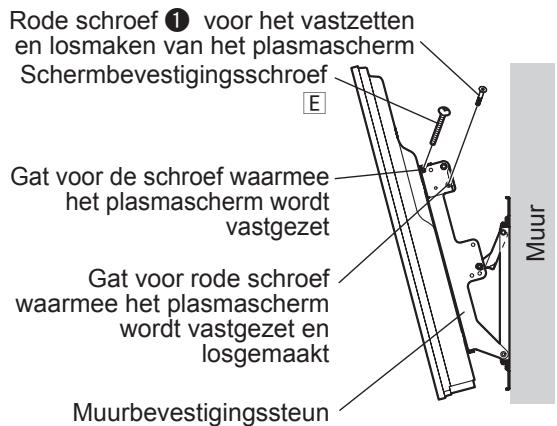

① Steek de bijgeleverde schermbevestigingsschroeven E (2) in de schroefgaten aan de zijkant (links en rechts) van de muurbevestigingssteun om het scherm vast te zetten.
② Draai de rode linker- en rechterschroef ① (één links en één rechts) waarmee het plasmascherm wordt vastgezet en losgemaakt, goed vast in de bijbehorende rode schroefgaten aan de zijkant van de muurbevestigingssteun.
(Schroefkracht: 1,2 - 1,5 N•m)

Opmerking

- Om te voorkomen dat het plasmascherm vrijkomt van de muurbevestigingssteun, dient u de schermbevestigingsschroeven [E] helemaal vast te schroeven (links en rechts).

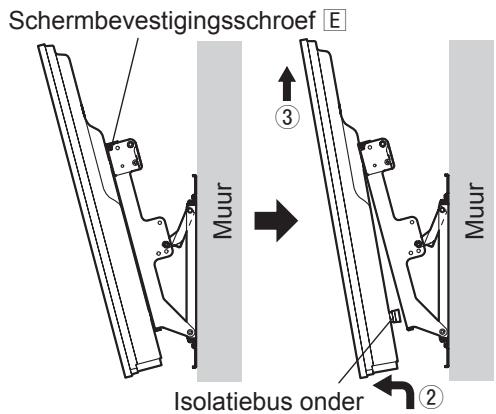

8. Het plasmascherm verwijderen van de muurbevestigingssteun

① Verwijder de schermbevestigingsschroeven E (één links en één rechts) aan de zijkant van de muurbevestigingssteun.
② Til het onderste deel van het plasmascherm op en trek het scherm naar u toe.
③ Til het plasmascherm recht omhoog zodra de onderste isolatiebussen vrij zijn.
