GEBRUIKSAANWIJZING TY-WK5P1SW PANASONIC

Muurbevestigingssteun voor plasmatelevisie (voor verticale montage)

Lees deze installmentehandleiding en de bedieningshandleiding voor de plasmatelevisie zorgvuldig door voordat u begint, zodate mettagewerkzaaamheden op de juiste wijze worden uitgevoerd. (Bewaar deze handleiding. U hebde handleiding weeer nodig wonneer u de bevestigingssteun verwijdert of verplaatst.)

Zorg ervoor dat de montageplaatst sterk genoeg is voor langdurig gebruik.

• Als na langdurig gebruik de sterkte onvoldoende is, kan het plasmaschem vallen, waardoor letsel kan wordenveroorzaakt.
  De montage en aansluitingen mogen uitsluitend door een vakkundige installmentemonteur worden uitgevoerd.
• Bij een verkeerde montage kan de apparatuur vallen met letsel tot gevolg.
  Neem een bepaalde veiligheidsmarge in acht wanner u de sterkte van de montagewand bepaalt.
• Als de wand Niet sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.
  Bevestig de apparatuur Niet op een plaats die het gewicht nicht kan dragen.
• Als de montageplaat sien sterk genoeg is, kan de apparatuur vallen met letsel tot gevolg.
  Demonteer de muurbevestigingssteun Niet en kaak geen aanpassingen.
• Het toestel kan anders vallen en beschadigd raken, met möglichk persoonlijk letsel tot gevolg.

Let op

Bevestig de apparatuur Niet op een plaats die blootgesteld staat aan vocht, stof, rook, stoom of hitte.
- Dit kan een nadelige invloed haben op de plasmatelevisie en kan tevens brand of een elektrische schok veroorzaken.
Gebruik geen andere televisies dan in de catalogus staan aangegeven.
- Als u dat wel doet, bestaat de kans dat het toestel valt en beschadigd worden, hetgeen tot verwondingen kan leiden.
Voor de montage en het verplaatsen van de plasmatelevisie zijn minimaal twee Personen nodig.
- Dit om te voorkomen dat de plasmatelevisie valt en letsel veroorzaakt.
Monteer de plasmatelevisie Nietaar boven ofaar de zijkant gericht,of ondersteboven.
- Dit kan resulteren in oververhitting van de inwendige onderdelen van de plasmatelevisie met brand tot gevolg.
Houd minimaal 10 cm ruimte vrij boven en onder en links van de plasma-TV en tenminste 15 cm ruimte rechts ervan. Laat ook voldoende ruimte open:tussen het achterpaneel en de wand waarvoorde plasma-TV staat of hangt.
- De plasmatelevisie heeft luchtuitvoergaten aan de bovenkant en luchtinvoergaten aan de onderkant en dechterkant. Afdekking van deze openingsen kan resulteren in brand.
Volg de installmentstappen in deze instructies nauwkeurig en installeer de plasmatelevisie op geen enkele andere manier.
- Het toestel kan anders vallen en beschadigd raken, met möglichk persoonlijk letsel tot gevolg.
Bevestig de bevestigingschroeven en het netsnoer op zo'n manier dat ze geen contact maken met onderdelen in de muur.
- Bij contact met metalen voorwerpen in de muur kan er spreke zichn van een elektrische schok.
Gebruik voor de installmentie de special hiervoord bestemde onderdelen.
- De plasmatelevisie kan anders van de muur vallen, met möglichk persoonlijk letsel tot gevolg.
Verwijder het product als u het Niet langer gebruikt.
- Anders bestaat de kans dat het product valt en letsel veroorzaakt.

Belangrijke opmerkingen betreffende de behandeling

1) Ga zorgvuldig te werk wanner u een plaat suitzoekt voor de plasmatelevisie, want het scherm kan verkleuren of verrormd raken als gevolg van Licht of warmte wanner het in direct zonlicht of in de buurt van een verwarmingsradiator worden geplaatst.
2) Reinig de muurbevestigingssteun door deze schoon te vegen met een zachte droge doeck (van katoen, flanel e.d.). Om hardnekig vuil te verwijderen gebruikt u een sopje van wat neutraal wasmiddel, om daarna de steun goed af te drogen met een droge doeck. Gebruik geen benzeen, thinner of meubelwas, aangezien die de deklaag konnen doen afbladderen.

(Aanwijzingen voor het reinigen van het beeldschem vindt u in de handleiding van het beeldschem. Als u een chemisch reinigingsdoekje gezruikt, volgt u de aanwijzingen behorend bij dat doekke.)

3) Bevestig geen kleefband of stickers op het product. Deze können de afwerking van de muurbevestigingssteun beschaden. Voorkom langdurige aanraking met rubber of plastic voorwerpen.
(Dergelijke stoffen können de afwerking aantasten.)
4) Ga bij de installmentie voorzichtig te werk.ovat door schokken 'scheuren in het plasmaschem'+kunnen ontstaan.

Letop:

Deze steun is alleen bedoeld voor plasma-TV-modellen van Panasonic (zie dechterpagina).
Bij gebruik in combinatie met andere apparatuur kan de montage onstabel zich met möglichk letsel tot gevolg.

INSTALLATIE DOOR EEN VAKMAN IS VEREIST.

PANASONIC IS NIET AANSPRAKELIJK VOOR EVENTUELE MATERIELE BESCHADIGEN EN/

OF ERNSTIG LETSEL INCLUSIEF FATAAL, ALS GEVOLG VAN ONJUIST INSTALLEREN OF ONJUIST

HANTEREN.

TY-WK5P1SW Muurbevestigingssteun (voor verticale montage) Onderdelen voor montage van de muurbevestigingssteun

① Boven- en onderprofil

② Linksteunprofil

③ Rechtersteunprofil

(4) M5x10-steunmontageschroeven

(4)

Onderdelen voor de bevestiging

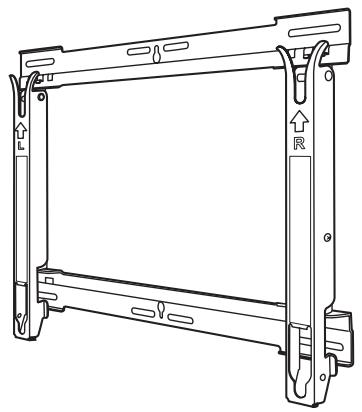

Gemonteerde steun

D Plaatsingsetiketten (2)

E Lange bout voor vastzetten van het toestel (1)

Schroef M6 x 50 voor vastzetten van het toestel (1)

G Inbussleutel (bijgeleverd gereedschap) (1)

Houd rekening met het volgende voordat u tot installmentie overgaat:

Het complete samenstel van de plasma-TV voor ophanging aan de muurbevestigingssteun bestaatuit het beeldschem, de afstemeenheid en de luidsprekers.

Voorzorgsmaatregelen betreffende de montage van de muurbevestigingssteun

De muurbevestigingssteun worden gebrukt om de plasmatelevisie aan een verticale muur te hangen. U mag de plasmatelevisie uitsluitend aan een verticale muur hangen.
Om een correcte werkig te verkrijgen en storingen te voorkomen, mag u de plasmatelevisie Niet op een van de volgende plaatsen ophangen.

• In de buurt van sprinklerinstallaties of rookmelders.
• Op staaten waar de apparatuur staat blootgesteld aan trillingen of schokken.
• In de buurt van hoogspanningskabels of dynamische stroombronnen.
• In de buurt van bronnen die magnetische stralen,但它, waterdamp of roet afgeven.
  Op plaatsen die blootgesteld staan aan de warme lucht die door verwarmingsapparatuur worden afgegeven.
• Opplaatsen waar zich condensdruppels van een airconditioner of ander apparaat konnen vormen.

Gebruik de juiste montagematerialen en werkwijzen om de plasmatelevisie te bevestigen.
Gebruik in de handel verkrijgbare schroeven met een nominale diameter van 6 mm, die geschikt zijn voor het wandmaterialiaal (hout, stalen frame, beton, enz.) waarop u de steun monteert.
Gebruik een gemakkelijk bereikbaar stopcontact voor het aansluten van het netsnoer van de plasmatelevisie.
Zorg voor een goede luchtcirculatie zodat de omgevingstemperatuur nicht hoger worden dan 40^ . Indien dit wel gebeurt, hunnen de inwendige onderdelen te heet worden met een defect tot gevolg.
Leg een zachte deken of doek op de vloer zodat de plasmatelevisie en vloer nicht worden beschadigd tijdens het monteren en opstellen.
Let er bij het vastdraaien van de schroeven en bouten op dat deze Niet te los, maar ook Niet te strak worden aangedraaid.
Neem afdoende maatregelen om een veilige werkomgeving rondom u te creeren voor het uitvoeren van de montage- en installmentewerkzaamheden, en om u vrij te kunnen bewegen tijdens deze werkzaamheden.
Installeer de plasmatelevisie nicht onder plafondlampen (spotlights, halogeneelampen, enzovoort) die veel warmte afgeven. De kunststof onderdelen van de behuizing hunnen anders verrormen of beschadigd raken.

1. De muurbevestigingssteun monteren

1. Verwijder de schroeven voor het vastzetten van de linker ② en rechtter ③ steunprofielen.

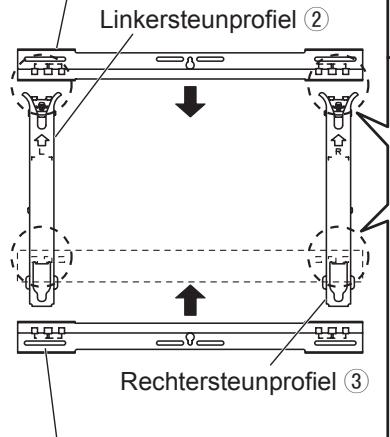

2. Leg het boven- en onderprofiel ① en het linker- en rechtersteunprofiel ② en ③ neer zoals in de afbeelding.

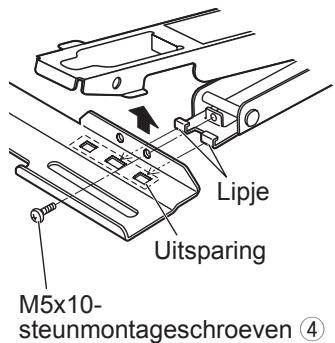

3. Pas de uitsteekels (lipjes) van de linker en rechter steunprofielen in de uitsparingen van het bovenste steunprofiel en kaak de profielen vast met twee schroeven ④ voor de steunmontage. (Schroefkracht: 1,2 - 1,5 N·m)
4. Buig de linker en rechtter steunprofielen aan de onderkant hetwat uiteen om deuitsteeksels (lipjes) in de uitsparingen van het onderste steunprofiel te passen en maak de profielen vast met twee schroeven ④ voor de steunmontage. (Schroefkracht: 1,2 - 1,5 N·m)
5. Nu kurz u de schroeven voor het vastzetten van de linker ② en rechtter ③ steunprofielen, die u in stap 1 losgemaakt hebt, waar vastdraaien.

Opmerking

• Houd het linker- enrechtstersteunprofiel vast als u met de gemonteerde muurbevestigingssteun werkct. Als u het boven- en onderprofiel vasthoudt, kan deze eenheid verrormd raken.

Schroef voor het bevestigen van het steunprofiel

Binnenste: 46-inch model Buitenste: 50- of 54-inch model

Boven- en onderprofil ①

Boven- en onderprofil ①

2. De sterkte van de bevestigingspunten controlleren

1. De muurbevestigingssteun weegt ongeveer 2,3 kg. Kijk in de bedieningshandleiding bij het plasmaschem hoe zwaar het scherm is dat u wilt bevestigen aan de steun.
2. Bekijk de schematische tekening van de muurbevestigingssteun (rechts) en controllerer de sterkte van de muur op de zes aangegeven bevestigingspunten. Als de muur nicht sterk genoeg is op een van deze punten,要去 de muur worden versterkt.

Opmerkingen

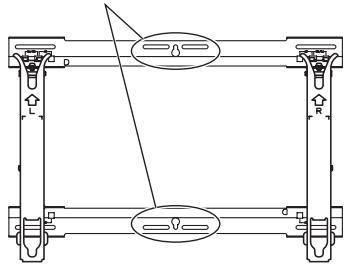

• Aan de boven- en onderkant van de muurbevestigingssteun bevinden zich twee maal vijf voorgeboorde bevestigingsgaten. Gebruik de extra gaten als de muur is gemaatk van hout of ander materiaal dat wellicht onvoldoende sterk is voor bevestiging van de steun aan de zes punten die u rechts ziet. Houd erECHTER rekening mee dat bij sommige muren, afhankelijk van het materiaal van de muur, barsten+kunnen optreden als de schroeven te dicht bij elkaar worden aangebracht.
• Bevestig of plaats alleen een plasmascherm en geen ander product op de steun.
• Raadpleeg de schematische tekening op zich dechterpagina voor de precieze bevestigingspunten van het plasmascherm.

Eenheid: mm
Muurbevestigingsgaten (op zesplaatsen)

Gebruik alle schroeven om de steun goed te bevestigen.

3. De muurbevestigingssteun bevestigen aan de muur

Opmerkingen

• Soms is hetoodzakelijkbouten of moeren in de muur aan te brengen voordat u de muurbevestigingssteun kunt bevestigen, bijvoorbeeld omdat de muur van beton is. Bepaal dan waar deze要去en komen door de steun gegen de muur te honden of bereken deplaats op basis van de schematische tekening. Zet verzolgens de bouten of moeren met een nominale diameter van 6 mm (of gegelijkwaardig) in de muur vast.
  Zet boutez in de muur vast dat zij 10 tot 15 mm uitsteken.
  ※ In het geval van het 46-inch model moet u zorgen dat de schroeven en boutein in de middelste openingsen van de boven- en onderprofielen (3 schroefgaten in elk profiel) aan de muurkant Niet verderuitsteken dan 5mm .
• Gebruik voor bevestiging van de steun aan de muur bouten met een nominale diameter van 6 mm (of gelijkwaardig), verkrijgbaar bij een ijzerwinkel. Gebruik alleen bouten die geschikt zijn voor het materiaal waarvan de muur is gemaaakt.
  Zet debouten op minimaal zes punten vast.

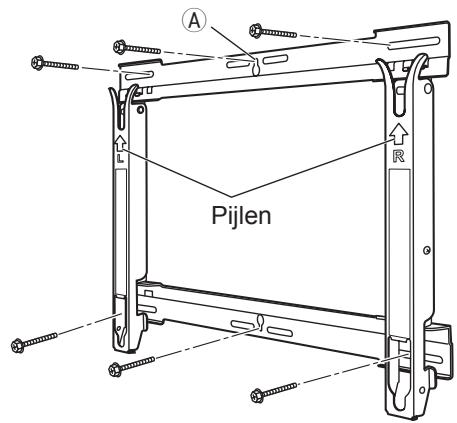

• Bevestig de muurbevestigingssteun zodanig dat de pijlen op de steun omhoog wijzen.
• Draai erst de schroef in het gat midden bovenin vast (A).

• Gebruik een waterpas om ervoor te zorgen dat de steun nicht schuin hangt en bevestig verrolgens de schroeven in de andere vrij gaten.

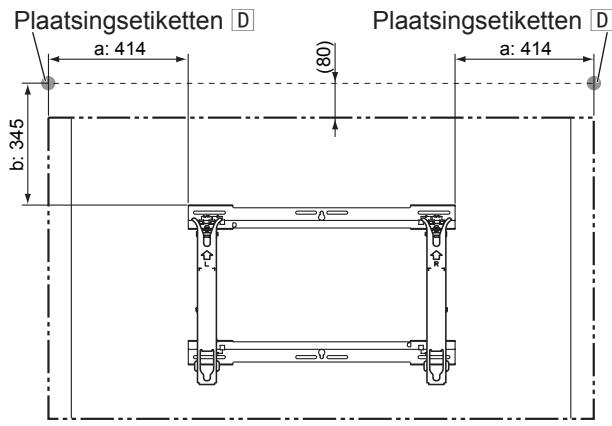

• Om een richtlijn te hebben voor het aanbrengen van de plasma-TV plakt u de twee plaatsingsetiketten op de wand in deplaatsen die in de afbeelding rechts staan aangegeven. Zie voor de juiste plaatsing (eén links en eén rechts) ook de overzichtstekeningen (Zie dechterpagina).

• Deplaatsingsetiketten moeten worden aangebracht op een hoogte van 80~mm boven het plasma-TV-schem.

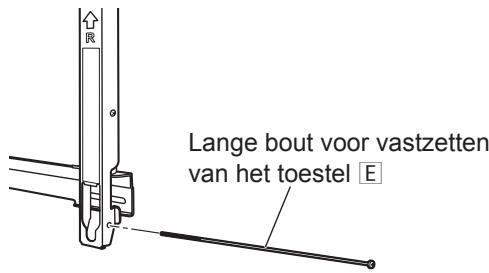

• Maak de lange bout E voor vastzetten van het toestel losjes vast (draai debout 2 of 3 slagen aan) in het schroefgat onderaan de rechterkant van het rechter steunprofiel ③

Opmerking

• Wonneer u alleen het beeldscherm van het 46-inch model wilt gebruiken, zal de langebout E voor vastzetten van het toestel zichtaar zijn vanaf derechtarkant. Als u dat hinderlijk vindt op de gekozen installmentieplaats of om andere redenen, gebruikt u dan inplaats hiervan de schroef F om het toestel losjes te bevestigen. Gebruik in dat geval een lange (tenminste 40 cm Lange) kruskopschroeventraaier.

※ In het geval van het 46-inch model moet u zorgen dat de schroeven en bouten Niet verder uitsteken dan 5mm

Eenheid: mm
(Voorbeeld om te tonen waar de etiketten worden geplakt bij het 54-inch model)

4. De isolatiebussen bevestigen aan de beeldschermeenheid

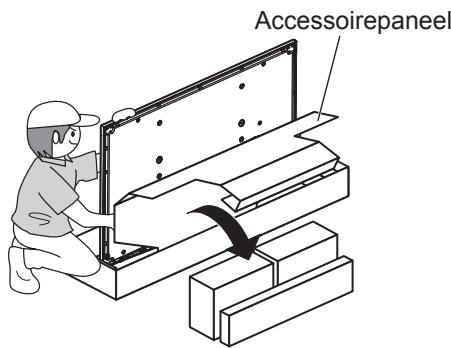

1. Verwijder het bovenstuk van de buitenste kartonnen doos van de plasma-TV en trek de beschermende plastic zak omlaag. Houd de plasma-TV aan de voorkant gegen, opdat deze Niet omvalt.
2. Open het accessoirepaneel. Neem de installmentiestandaard, de accessoiredoos en de luidsprekerboxuit de buitenste kartonnen doos.

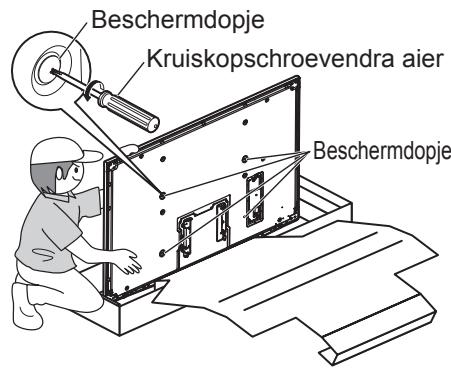

1. Verwijder de vier dappen van de beeldschermeenheid met een kruskopschroevendraaier.

Opmerking

• Bewaar de installmentstandaard en ook de verwijderde doppen op een veilige plaats.

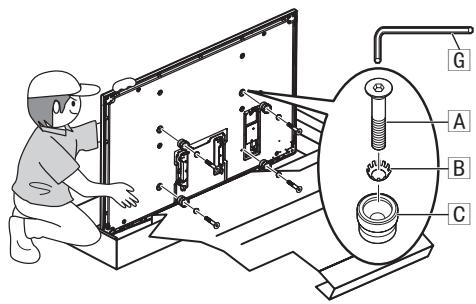

1. Bevestig met de bijgeleverde inbussleutel G de 4 inbusbouten met plat verzonken kop A, de 4 getande borgingen B en de 4 isolatiebussen C die+zijn bijgeleverd, op deplaatsen waar de dappen waren bevestigd, zoals getoond in de afbeeling rechts. (Schroefkracht:3-4 N·m)

2. Als de isolatiebussen nicht worden bevestigd tijdens het installmentework, zou het scherm beschadigd;kennen worden.

1. Sluit nu op de beeldschermeenheid de HDMI-kabel aan (de bijgeleverde kabel of een die u apart hebt aangeschaft). Gebruik een HDMI-kabel met een lenghte die geschikt is voor de afstand waarop u de afstemeenheid wilt installereren.

Opmerkingen

• Nadere aanwijzingen voor het aanbrengen van de luidsprekers en de andere onderdelen die bij de plasma-TV horen en voor het aansluiten van de HDMI-kabel vindt u in de handleiding van de plasma-TV.
• Als u een volledig draadloze Hi-Vision eenheid wilt gebruiken, volgt u dan de aanwijzingen in de handleidingaarvan.

5. Het beeldscherm ophangen en vastmaken aan de muurbevestigingssteun

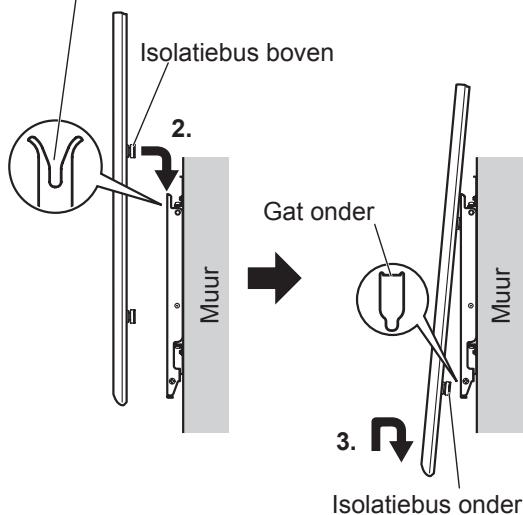

1. Breng de bovenkant van de beeldschermeenheid links en rechts op de juiste hoogte met de plaatsingsetiketten die u aan de wand hebt geplakt.
2. Haak de isolatiebussen aan de bovenkant van de beeldschermeenheid in de uitsparingen bovenin de muurbevestigingssteun en LASTZe langzaam op hunplaats zakken.
3. Til de beeldschermeenheid iota omhoog en schuif de onderste isolatiebussen in de openingsen aan de onderkant van de muurbevestigingssteun en trek dan de beeldschermeenheidrecht omlaag op+zijn plaats.

LET OP

• Als u het plasmascherm te ver optilt, raakt de bovenkant los van de muurbevestigingssteun.
• Draai de Lange bout E voor vastzetten van het toestel, die u in stap 5 van deel 3 losjes had aangedraaid, nu helemaal vast totdat deze stevig vast zit.

Opmerking

• Als u de lange bout E voor vastzetten van het toestel of de bevestigingsschroef F al te stevig vastdraait, kan de muurbevestigingssteun daardoor verwrongen raken.
• Til de beeldschermeenheid een eindje op en controllerer of het stevig vast zit.
• Sluit de HDMI-kabel aan op de afstemeenheid.

Uitsparing boven

4. Lange bout voor vastzetten van het toestel E

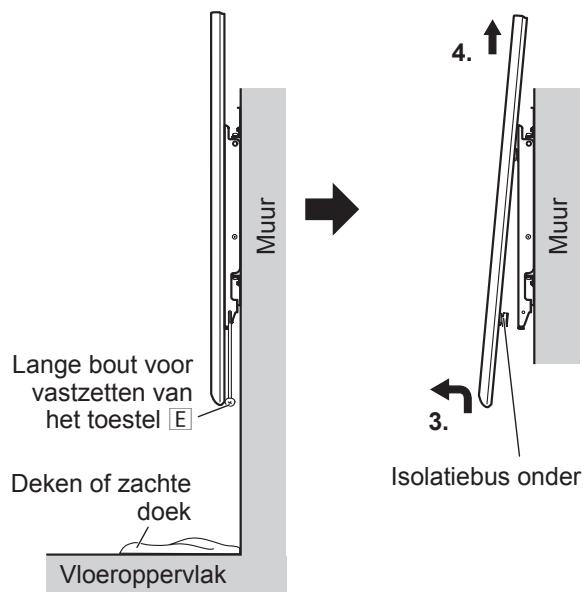

Het plasmascherm verwijderen van de muurbevestigingssteun

1. Leg een wollen deken of een zachte doek onder de plasma-TV. Verwijder de langebout E voor vastzetten van het toestel of de bevestigingschroef F die is aangebracht aan derijkant van de muurbevestigingseenheid.

Opmerking

• Anders zou de langebout E voor vastzetten van het toestel of de schroef F voor vastzetten van het toestel+kunnen vallen en sporen+kunnen achechterlaten op uw vloeroppervlak.
• Maak de snoeren los waarmee de plasma-TV is aangesloten op de andere apparatuur.
• Til het onderste deel van het plasmascherm op en trek het scherm maar u toe.
• Til het plasmaschermrecht omhoog zodia de onderste isolatiebussen vrij়.
• Wanner u de plasma-TV verwijderd hebt van de muurbevestigingssteun dient u het toestel steeds zorgvuldigrechtop te houden, zodat er geen druk worden uitgeoefend op het voor- of hinterpaneel.
