TY-WK5P1SW - Acessório para televisão PANASONIC - Manual de utilização gratuito

Tipo de produto	Suporte de parede para televisor de plasma
Marca	Panasonic
Modelo	TY-WK5P1SW
Compatibilidade	Televisores plasma Panasonic 46, 50 e 54 polegadas
Tipo de montagem	Vertical, fixação na parede
Peso do suporte	Aproximadamente 2,3 kg
Material principal	Aço
Cor	Preto (estimativa)
Peças fornecidas	Fixacões superior e inferior da base, fixações esquerda e direita da base, parafusos M5x10 (4), parafusos M8x24 de cabeça escareada sextavada (4), arruelas cônicas dentadas (4), arruelas isolantes (4), adesivos de posicionamento (2), parafuso longo de aperto da unidade (1), parafuso M6x50 de aperto da unidade (1), chave sextavada (1)
Ferramentas necessárias	Chave sextavada fornecida, chave de fenda Phillips (não fornecida)
Espaçamento necessário ao redor do televisor	10 cm acima, 10 cm à esquerda, 15 cm à direita, 10 cm abaixo
Instalação	Por um profissional, pelo menos duas pessoas
Manutenção	Limpar com um pano macio e seco; usar detergente neutro diluído se necessário. Não usar benzeno, diluente ou cera
Segurança	Não usar com outros televisores além dos mencionados; não montar em superfície não vertical; não obstruir as aberturas de ventilação
Reparabilidade	Peças de fixação substituíveis (parafusos padrão disponíveis no comércio)
Garantia	Conforme condições Panasonic (não especificada no manual)

Perguntas frequentes - TY-WK5P1SW PANASONIC

Quais televisores são compatíveis com o suporte TY-WK5P1SW?

Este suporte é projetado exclusivamente para televisores de plasma Panasonic de 46, 50 e 54 polegadas. O uso com outros modelos pode causar riscos de queda e ferimentos.

Posso instalar este suporte sozinho?

Não, a instalação deve ser realizada por um técnico competente. Uma montagem incorreta pode causar a queda do televisor e provocar ferimentos graves.

Qual é o peso máximo suportado por este suporte?

O peso do suporte é de aproximadamente 2,3 kg. O peso total do televisor deve ser verificado no manual do mesmo. Certifique-se de que a parede pode suportar a carga.

Quais ferramentas são necessárias para a instalação?

Uma chave sextavada é fornecida. Você também precisará de uma chave de fenda Phillips de pelo menos 40 cm de comprimento para algumas etapas, além de parafusos de diâmetro 6 mm adequados ao seu tipo de parede.

Como limpar o suporte de parede?

Limpe com um pano macio e seco (algodão ou flanela). Em caso de sujeira persistente, use detergente neutro diluído e depois seque com um pano seco. Nunca use benzeno, diluente ou cera.

Quais precauções de segurança devo tomar?

Não monte o suporte em uma superfície não vertical. Deixe um espaço livre de pelo menos 10 cm acima, 10 cm à esquerda, 15 cm à direita e 10 cm abaixo para ventilação. Evite fontes de calor, umidade e poeira.

Posso usar este suporte com um televisor de outra marca?

Não, este suporte é estritamente reservado para televisores de plasma Panasonic dos tamanhos indicados. Usá-lo com outro aparelho pode ser perigoso.

O que fazer se os parafusos fornecidos não forem adequados à minha parede?

Use parafusos comerciais com diâmetro nominal de 6 mm adequados ao seu tipo de parede (madeira, concreto, aço, etc.). Certifique-se de que sejam resistentes o suficiente para suportar a carga.

Como remover o televisor do suporte?

Remova o parafuso de aperto da unidade, desconecte os cabos, então incline delicadamente a parte inferior do televisor em sua direção para soltar as arruelas inferiores. Em seguida, levante o televisor reto. Manuseie com cuidado para evitar danificar o painel.

Onde devo colocar os adesivos de posicionamento?

Os adesivos são colados na parede a 80 mm acima do televisor, nas posições indicadas no desenho de espaço (um à esquerda, um à direita). Eles servem como guia para alinhar a tela durante a instalação.

MANUAL DE UTILIZADOR TY-WK5P1SW PANASONIC

Instruções de montagem

Suporte de instalação na parede do televisor com ecrã de plasma (Montagem vertical)

Antes de começar a trabalhar, leia com atenção estas instruções e o manual do televisor com ecrã de plasma, para ter a certeza de que a montagem é feita corretamente.

(Guarde estas instruções. Pode precisar delas quando fizer a manutenção ou deslocar o suporte.)

Verifique se o local de instalação é suficientemente resistente para suportar uma utilização a longo prazo. - Se a resistência se tornar insuficiente durante uma utilização prolongada, o televisor com ecrã de plasma pode cair e provocar ferimentos em alguém. O trabalho de montagem e ligação do equipamento está para ser feito por um técnico de instalação qualificado. - Uma montagem incorreta pode fazer cair o equipamento e ferir alguém. Inclua um fator de segurança quando calcular a resistência do local de montagem proposto. - Se a resistência não for suficiente, o televisor pode cair e ferir alguém. Não fazer a montagem num local que não suporte a entrega. - Se o local de montagem não for suficientemente resistente, o equipamento pode cair. Não desmonte nem modifique o suporte de instalação na parede. - Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

ATENÇÃO

Não utilize um televisor com ecrãs diferentes dos indicados no catálogo.

• Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Não fazer a montagem em locais onde haja humidade, pó, fumo, vapor ou calor.

• Isso pode afetar o televisor com ecrã de plasma e provocar um incêndio ou choques elétricos.

O trabalho de montagem ou desmontagem do televisor com ecrã de plasma tem de ser feito, pelo menos, por duas pessoas.

• O televisor com ecrã de plasma pode cair e ferir alguém.

Não o monte virado para cima, para os lados ou ao contrário.

• Se o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar um incêndio.

Deixe um espaço de pelo menos 10 cm por cima, do lado esquerdo e por baixo do televisor com ecrã de plasma; deixe pelo menos 15 cm livres do lado direito. Verifique se o espaço entre o painel traseiro do televisor com ecrã de plasma e a parede está desobstruído.

• O televisor com ecrã de plasma tem ranhuras de ventilação na parte superior e de sucção do ar na parte inferior e traseira. Se tapar essas ranhuras pode provocar um incêndio.

Instale o televisor com ecrã de plasma seguindo os passos especificados nestas instruções: Não faça a instalação de uma maneira diferente.

• Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Instale os parafusos de fixação e o cabo de alimentação de maneira a que não fiquem em contacto com as peças do interior da parede.

• O contacto com objectos metálicos que possam existir no interior da parede pode provocar um choque elétrico.

Utilize as peças especiais fornecidas para a instalação.

• Se não o fizer, o televisor com ecrã de plasma pode cair da parede e ferir alguém.

Retire o equipamento que não vai utilizar mais.

• Se não o fizer, o equipamento pode cair e ferir alguém.

Requisitos de manuseamento

1) Tenha cuidado ao selecionar o local para instalação do televisor. Se o colocar num local onde está exposto diretamente à luz solar ou junto de um aquecedor, pode perder a cor ou ficar deformado devido à luz ou calor. 2) Limpe o suporte de instalação na parede com um pano seco e macio (de algodão ou flanela). Se o suporte estiver muito sujo, limpe-o com um pano humedecido numa solução de detergente neutro e água e depois seque-o com um pano seco. Não utilize benzina, diluente ou cera para móveis pois pode danificar o revestimento.

(Para informações sobre a limpeza do ecrã, consulte o manual de instruções do ecrã. Se utilizar um pano com tratamento químico, siga as instruções fornecidas com o pano.)

3) Não cole fita adesiva ou etiquetas auto-colantes no equipamento. Se o fizer, pode danificar a superfície do suporte de instalação na parede. Não o deixe em contacto prolongado com produtos de borracha, vinil ou outros do género. (Se o fizer, pode deteriorar o equipamento.) 4) Tome cuidado durante a instalação pois os choques podem provocar rachas no ecrã do televisor com ecrã de plasma.

Atenção:

Este suporte destina-se apenas aos modelos de televisor com ecrã de plasma da Panasonic (Consulte a contracapa).

A utilização com outros aparelhos pode causar instabilidade e ferir alguém.

A INSTALAÇÃO TEM DE SER FEITA POR UM PROFISSIONAL.

A PANASONIC NÃO SE RESPONSABILIZA POR DANOS MATERIAIS E/OU FERIMENTOS GRAVES, INCLUINDO A MORTE, RESULTANTES DE UMA INSTALAÇÃO MAL FEITA OU DE UM MANUSEAMENTO INCORRETO.

TY-WK5P1SW Suporte de instalação na parede (Montagem vertical) Peças necessárias para montar o suporte de instalação na parede

① Ferragem superior e inferior da base (2)

② Ferragem esquerda da base do suporte (1)

③ Ferragem direita da base do suporte (1)

④ Parafusos M5x10 para montagem da estrutura (4)

Peças necessárias na instalação

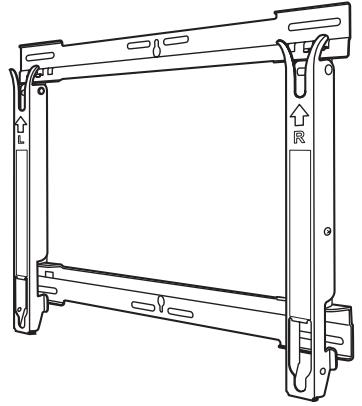

Vista da estrutura completamente montada

A Parafusos Allen M8×24 deckeça de embeber (4)	D Etiquetas autocolantes deposicionamento (2)
B Anilhas dentadascôncavas (4)	E Parafuso comprido para fixar aunidade (1)
	F Parafuso M6 x 50 parafixação da unidade (1)
C Espaçadores deisolamento (4)	F Chave Allen (inclua) (1)

Antes de proceder à instalação, leia as instruções seguintes:

O televisor com ecrã de plasma que vai montar no suporte de instalação na parede é constituído pelo ecrã, sintonizador e altifalantes.

Precauções para montagem do suporte de instalação na parede

O suporte de instalação na parede serve para montar o televisor com ecrã de plasma numa parede vertical para visualização. Não monte o suporte numa superfície que não seja uma parede vertical. Para garantir o funcionamento correto do televisor com ecrã de plasma e evitar problemas, não faça a instalação em nenhum dos locais indicados a seguir.

• Perto de sprinklers ou detetores de fumo/incêndio
• Locais onde haja risco de exposição a vibrações ou impactos
• Junto de cabos de alta tensão ou fontes de alimentação dinâmicas
• Junto de fontes de magnetismo, calor, vapor de água ou fuligem
• Locais expostos ao ar que sai de um aparelho de aquecimento
• Locais onde possam formar-se gotas de condensação de um aparelho de ar condicionado ou outro aparelho.

♦ Faça a montagem utilizando as técnicas adequadas à estrutura e materiais do local que vai ser utilizado. ♦ Utilize parafusos vendidos no mercado com um diâmetro nominal de 6 mm adequados ao material da parede (madeira, estrutura de metal, betão etc.) em que vai montar o suporte. ♦ Ligue a ficha do televisor a uma tomada de parede que será de fácil acesso. ♦ Verifique se há uma boa circulação de ar para que a temperatura ambiente do equipamento não exceda os 40 °C. Se não o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar problemas no funcionamento. ♦ Estenda um cobertor ou um pano no chão para que o televisor com ecrã de plasma e o chão não fiquem marcados ou riscados durante o trabalho de montagem e instalação. ♦ Quando aparafusar as peças, verifique se os parafusos não estão nem mal apertados nem apertados demais. ♦ Tome as precauções necessárias para garantir a segurança à sua volta durante a montagem e instalação ou quando se movimenta durante o trabalho. ♦ Não instale o televisor com ecrã de plasma por baixo das lâmpadas do teto (focos, lâmpadas de halogénio, etc.). Caso contrário, a caixa do televisor pode ficar torta ou danificada pelo calor.

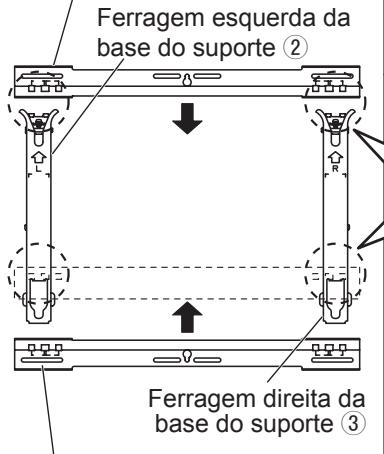

1. Montagem do suporte de instalação na parede

1. Retire os parafusos de fixação das ferragens esquerda ② e direita ③ da base do suporte.
2. Coloque a ferragem superior e inferior da base ① e as ferragens esquerda e direita da base do suporte ② e ③, como mostra a figura.
3. Encaixe os dentes das ferragens esquerda e direita da base do suporte nas ranhuras das ferragens superior e inferior da base e fixe-as com os quatro parafusos ④ fornecidos para montar a estrutura. (Binário de aperto: 1,2 a 1,5 N·m)
4. Abra ligeiramente a parte inferior das ferragens esquerda e direita da base do suporte e encaixe os dentes respectivos nas ranhuras das ferragens superior e inferior da base e fixe-as com os quatro parafusos ④ fornecidos para montar a estrutura. (Binário de aperto: 1,2 a 1,5 N·m)
5. Aperte os parafusos de fixação das ferragens esquerda ② e direita ③ da base do suporte que desapertou no passo 1.

Parafuso para fixação da ferragem da base do suporte

Ferragem superior e inferior da base ①

Ferragem superior e inferior da base ①

Parafusos M5x10 para montagem da estrutura ④

Nota

• Enquanto estiver a trabalhar com o suporte de montagem na parede montado, agarre-o pelas ferragens esquerda e direita da base. Se o agarrar pelas ferragens superior e inferior da base pode deformar a unidade.

2. Verificação da resistência do local de instalação

1. O suporte de instalação na parede pesa cerca de 2,3 kg. Consulte o manual de instruções do televisor com ecrã de plasma e verifique o peso do modelo que vai instalar no suporte.
2. Consulte o desenho do suporte de instalação na parede à direita e verifique a resistência da parede nas seis posições de instalação indicadas. Se a resistência de uma destas posições não for suficiente, reforce-a adequadamente.

Notas

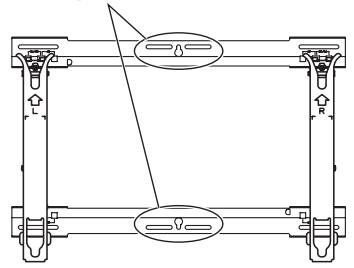

• Há cinco orifícios de montagem pré-furados na parte superior e outros cinco na parte inferior do suporte de instalação na parede. Se a parede for de madeira ou de outro material e não for possível garantir um nível suficiente de resistência para a instalação, utilize os orifícios restantes existentes e fixe a estrutura neles, evitando colocar os parafusos em posições demasiado próximas umas das outras.
• Não monte nem coloque nada a não ser um televisor com ecrã de plasma na estrutura: Não monte nem coloque qualquer outro produto.
• Para obter detalhes sobre as dimensões que se aplicam quando o televisor com ecrã de plasma é montado, consulte o desenho (consulte a contracapa).

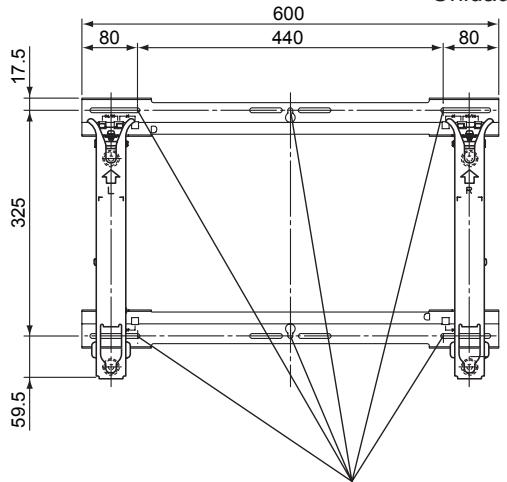

Unidade: mm Orifícios de montagem na parede (em 6 pontos)

É absolutamente necessário utilizar os parafusos para fixar a estrutura.

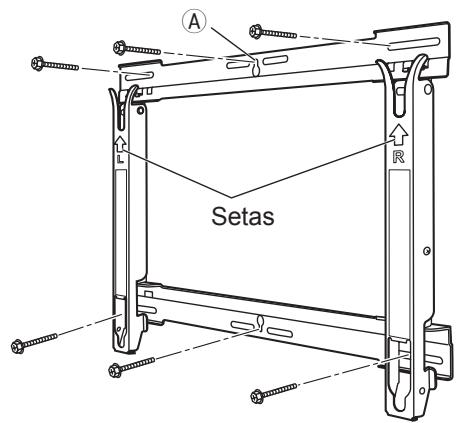

3. Montagem do suporte de instalação na parede

Notas

• Se for necessário embeber os parafusos ou porcas na parede antes de montar o suporte porque, por exemplo, a parede é de betão, localize as posições dos orifícios colocando o próprio suporte de montagem na parede ou calculando as posições dos orifícios baseando-se no desenho e, antes de embeber os parafusos e porcas de diâmetro nominal de 6 mm ou equivalente, verifique se as cabeças respectivas ficam salientes 10 a 15 mm da superfície da parede. No caso dos modelos de 46 polegadas, os parafusos e porcas realizados nos orifícios centrais das ferragens superior e inferior da base (3 orifícios em cada ferragem) não podem ficar salientes da parede mais de 5 mm.
• Para montar o suporte na parede, use parafusos com um diâmetro nominal de 6 mm ou equivalentes à venda nas lojas de ferragens e adequados aos materiais da superfície de instalação na parede. Fixe os parafusos em pelo menos seis posições.
• Monte o suporte de instalação na parede de maneira a que as setas indicadas no mesmo fiquem a apontar para cima.
• Primeiro de tudo, aperte o parafuso do orifício central superior A.
• Use um nível para garantir que a estrutura não está inclinada para um lado e depois aperte os parafusos dos cinco orifícios restantes.
• Para ter um guia para fixação do televisor com ecrã de plasma, cole as duas etiquetas autocolantes de posicionamento D na parede, nos locais mostrados na figura da direita. Para obter detalhes sobre as posições de aderência (uma do lado esquerdo e outra no lado direito), consulte o desenho (consulte a contracapa).
• As etiquetas autocolantes de posicionamento são colocadas nas posições que se encontram 80 mm acima do televisor com ecrã de plasma.

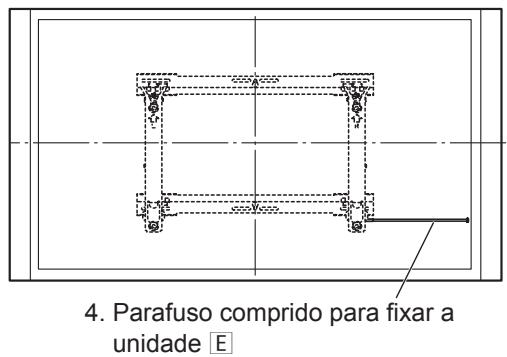

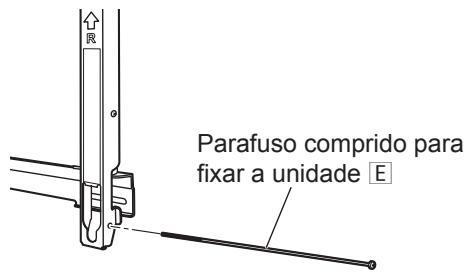

• Aperte ligeiramente o parafuso comprido para fixação da unidade E (rodando o parafuso 2 ou 3 voltas) no orifício localizado por baixo (lado direito da ferragem direita da base do suporte ③).

Nota

• Se tencionar utilizar apenas o ecrã do modelo de 46 polegadas, o parafuso comprido para fixação da unidade E será visível do lado direito. Se as condições de instalação ou outros fatores não permitirem ver o parafuso, em vez dele, utilize o parafuso de fixação da unidade F para fixar o televisor ligeiramente. Neste caso, utilize uma chave Phillips para parafusos compridos (com um comprimento de pelo menos 40 cm).

No caso do modelo de 46 polegadas, os parafusos e porcas não podem fazer saliências da parede mais de 5 mm.

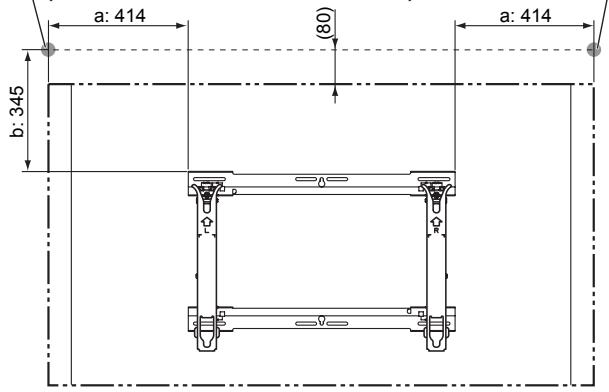

Unidade: mm (Exemplo que mostra onde os autocolantes são colados no modelo de 54 polegadas) Etiquetas autocolantes de posicionamento D

4. Instalar os espaçadores de isolamento no ecrã

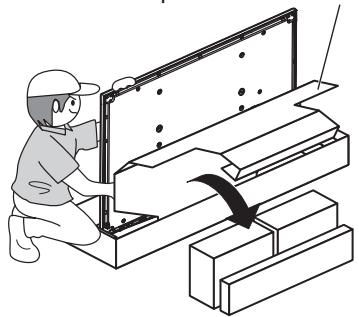

1. Retire a parte superior da caixa de cartão exterior onde está o televisor com ecrã de plasma e puxe o saco de proteção para baixo. Para ter a certeza de que o televisor com ecrã de plasma não cai para a frente, coloque um suporte na parte da frente do mesmo.
2. Abra o compartimento dos acessórios. Retire a base de instalação, a caixa de acessórios e a caixa dos altifalantes da caixa de cartão exterior.

Compartimento dos acessórios

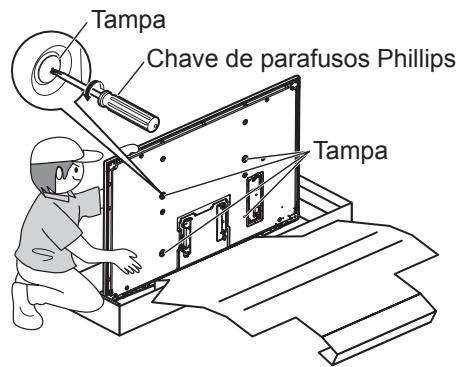

1. Retire as quatro tampas do ecrã com uma chave de parafusos Phillips.

Nota

• Guarde a base de instalação e as tampas que retirou num local seguro.

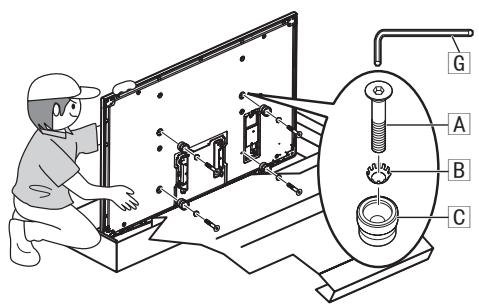

1. Utilizando a chave Allen fornecida G, monte os 4 parafusos Allen de cabeça de embutir A, as 4 anilhas dentadas côncavas B e os 4 espaçadores de isolamento C fornecidos, nos locais onde as tampas estavam montadas, como se mostra na figura da direita. (Binário de aperto: 3 a 4 N·m)
2. Se os espaçadores de isolamento não foram instalados durante o processo de montagem, o visor pode ficar danificado.

1. Ligue o cabo HDMI (o cabo fornecido ou um cabo vendido separadamente) ao ecrã. Utilize o cabo HDMI com um comprimento adequado à distância a que vai instalar o sintonizador.

Notas

• Para obter informações sobre como montar os altifalantes e as outras peças fornecidas com o televisor de plasma e ligar o cabo HDMI, consulte o manual de instruções do televisor.
• Se tencionar usar uma unidade sem fios Hi-Vision completa, siga as instruções fornecidas no manual de instruções respectivo.

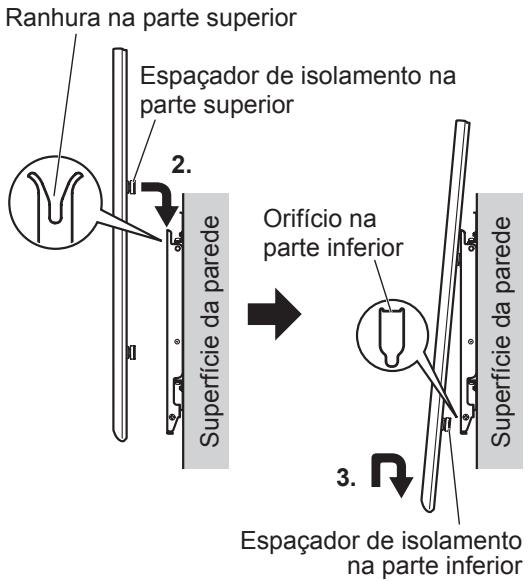

5. Montar e fixar o ecrã no suporte de instalação na parede

1. Utilizando as etiquetas autocolantes de posicionamento que colou na parede, como guia, alinhe a parte superior do ecrã do lado direito e do lado esquerdo.
2. Coloque os espaçadores de isolamento da parte superior do ecrã nas ranhuras da parte superior do suporte e baixe-os lentamente até encaixarem.
3. Enquanto levanta ligeiramente o ecrã, introduza os espaçadores de isolamento da parte inferior, nos orifícios da extremidade inferior do suporte de instalação na parede e encaixe o ecrã a direito para baixo.

ATENÇÃO

• Se levantar demais o televisor com ecrã de plasma, a parte superior do mesmo desprende-se do suporte de instalação na parede.
• Aperte o parafuso comprido para fixação da unidade E, que ficou apertado ligeiramente no passo 5 da secção 3, até não entrar mais.

Nota

• Se apertar demasiado o parafuso comprido para fixação da unidade E ou o parafuso de fixação da unidade F, pode entortar o suporte.
• Levante ligeiramente o ecrã e verifique se está preso com segurança.
• Ligue o cabo HDMI ao sintonizador.

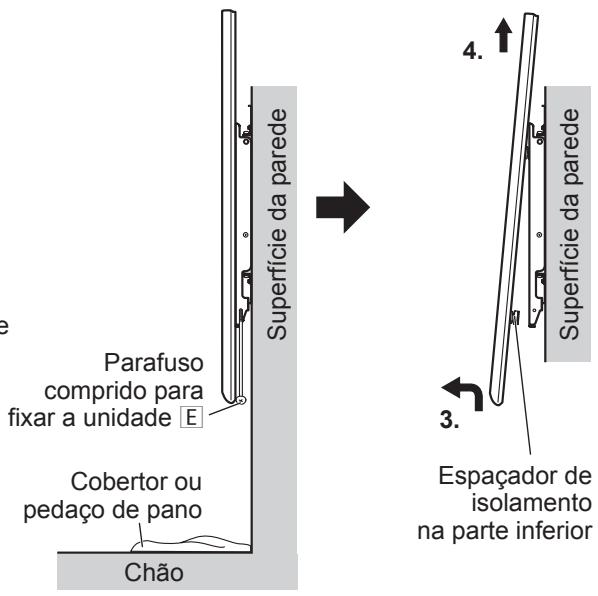

Como retirar o televisor com ecrã de plasma do suporte de instalação na parede

1. Coloque um cobertor macio ou um pedaço de pano por baixo do televisor com ecrã de plasma.

Retire o parafuso comprido para fixação da unidade E ou o parafuso de fixação da unidade F, que está colocado na parte lateral do suporte de instalação na parede.

Nota

• Caso contrário, se o parafuso comprido para fixar a unidade E ou o parafuso para fixação da unidade F cair ao chão, acidentalmente, pode danificar o chão.
• Desligue os fios que ligam o televisor com ecrã de plasma às outras unidades.
• Levante a parte inferior do televisor com ecrã de plasma e puxe este último para si.
• Depois de soltar os espaçadores de isolamento da parte inferior, levante o televisor com ecrã de plasma, a direito, para cima.
• Ao retirar o televisor com ecrã de plasma do suporte de instalação na parede, verifique se está virado para cima para impedir que seja aplicada pressão demais no painel frontal ou posterior.
