BEDIENUNGSANLEITUNG TY-WK5P1SW PANASONIC

Anleitung zur Anbringung

Wandhalterung zum Anbringen des Plasma-Fernsehers (Typ für vertikale Anbringung)

Vor der Ausführung lesen Sieitte diese Anleitung und die Bedienungsanleitung fur das Plasma-Fermseher sorgfaltig durch, damit die Anbringung richtig ausgeführ wird.

(Bitte bewahren Sie diese Anleitung auf. Sie kann bei der Wartung oder der erneuten Anbringung der Halterung bestehtigt werden.)

Montage-instructies

Vergewissern Sie sich, dass der Installationsort auch für den Langzeitgebrauch stark genug ist.

• Falls die Stärke bei Langzeitgebrauch unzureichend wird, kann das Display herunterfallen und ggf. Verletzungen verursachen.

Das Anbringen und die Verbindung der Geräte sollen immer von einer für die Installation qualifizierten Person ausgeführrt werden.

• Falsches Zubehr kann zum Herunterfallen des Gerätes und zur Verletzung von Personen führen.

Aus Sicherheitsgründen sollen die Festigkeit des vorgesehenen Anbringungsortes immer sichergestellt werden.

• Wenn keine ausreichende Festigkeit gegeben ist, kann dies zum Herunterfallen des Gerätes und zu Verletzungen von Personen führen.

Nicht an einem Ort anbringen, der das Gewicht des Gerätes nicht/TRagen kann.

• Wenn der Anbringungsort keine ausreichende Festigkeit aufweist, kann das Gerät herunterfallen.

Die Wandhalterung nicht zerlegen oder modifizieren.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Vorsicht

Nicht an einem Ort anbringen, an dem Feuchtigkeit, Staub, Rauch, Dampf oder übermäßige Wärme vorhanden ist.

• Dadurch kann der Plasma-Fernseher beschädigt und Feuer oder elektrischer Schlag verursacht werden.

Nicht für Fernseher verwenden, die nicht in thisem Katalog aufgeführrt sind.

• Andernfalls kann das Gerät herunterfallen und darauf beschädigt werden oder Verletzungen verursachen.

Das Anbringen oder Abnehmer des Plasma-Fernsehers muss immer von mindestens zwei Personen ausgeführrt werden.

• Der Plasma-Fernseher kann herunterfallen und Verletzungen verursachen.

Nicht nach oben, auf die Seite oder nach unten weisend anbringen.

• Dadurch kann im Plasma-Fernseher ein Wärnestau entstehen und Feuer verursachen.

Auf der Oberseite und auf der linken Seite des Plasma-Fernsehers ist jeweils ein Freiraum von mindestens 10 cm einzuhalten, auf der rechten Seite ein Freiraum von mindestens 15 cm, und an der Unterseite ein Freiraum von mindestens 10 cm. Zwischen der Rückseite des Plasma-Fernsehers und der Wand dahinter ist ebenfalls für einen ausreichenden Freiraum zu sorgen.

• Der Plasma-Fernseher ist mit Luftastrittsöffnungen auf der Oberseite und Luftseintrittsöffnungen auf der Unterseite und Rückseite ausgestattet. Das Abdecken dieser Öffnungen kann Feuer verursichen.

Gehen Sie zur Installation des Plasma-Fernsehers ausschließlich wie in dieser Anleitung beschrieben vor: Die Installationarf auf keine andere Weise ausgewefht werden.

• Anderenfalls kann das Gerät herunterfallen und Verletzungen oder Schäden verursachen.

Achten Sie bei der Installation daraufuf, dass die Kreuzschlitzschrauben und das Netzkabel keine in der Wand vorhandenen Metallgegenstände berühren.

• Bei Kontakt mit Metallgegenständen, die in der Wand vorhanden sind, besteht die Gefahr von elektrischem Schlag.

Verwenden Sie zur Installation ausschließlich die Spezial-Befestigungsteile im Lieferumfang.

• Anderenfalls kann der Plasma-Fernseher von der Wand herunterfallen und Verletzungen verursachen.

Die Deckenhalterung demontieren, wenn sie nicht mehr verwendet werden soll.

• Anderenfalls kann die Halterung herunterfallen und Verletzungen verursachen.

Vorsichtsmaßnahmen bei der Handhabung

1) Der Aufstellungsord des Plasma-Fernsehers sollte sorgfältig ausgesucht werden, weil das Gehäuse sich aufgrund von Lichtstrahlen oder Wärme verfüllen oder verformen kann, wenn es direkter Sonneneinstrahlung ausgesetzt ist oder in der Höhe eines Heizgerätes aufgestellt wird.
2) Reinigen Sie die Wandhalterung mit einem weichen, trockenen Tuch (z. B. aus Baumwolle oder Flannel). Bei starker Verschmutzung der Wandhalterung wischen Sie die Schmutzflecken mit einem Tuch ab, das mit einer Lösung aus einem neutralen Reinigungsmittel und Wasser angefeucht ist, und reiben Sie anschließend mit einem trockenen Tuch nach. Verwenden Sie auf keinen Fall Benzol, Farbverdünner oder Möbelwachs, da derartige Substanzen ein Abblättern der Lackierung verursachen konnen. (Informationen zum Reinigen des Displays finden Sie in der Bedienungsanleitung des Displays. Bei Verwendung eines chemisch behandelten Reinigungstuchs sind die Anweisungen der dem Tuch beiliegenden Gebrauchsanweisung sorgfältig zu beachten.)
3) Kein Klebeband oder Aufkleber am Gerät anbringen. Dadurch kann die Wandhalterung verunreinigt werden. Vermeiden Sie den Langzeitkontakt mit Gummi, Vinylprodukten und dergleichen. (Anderenfalls kommt es zu einer Verschlechterung des Produkts.)
4) Gehen Sie bei der Montage vorsichtig vor, da Stöße zu 'Bildschirmrissen' am Plasma-Fernsehgerät führen können.

Vorsicht:

These Halterung ist ausschließlich für Plasma-Fernsehermodelle der Marke Panasonic vorgesehen (Siehe hinteren Einband).

Die Verwendung mit anderen Geräten kann zu Instabilität führen und Verletzungen zur Folge haben.

DIE INSTALLATION IST PROFESSIONELL DURCHZUFUHREN.

Panasonic übernimmt keine Haftung für Sachschäden und/oder schwere Verletzungen, einschließlich Todesfall, die auf unsachgemäß Installation oder falsche Handhabung zurückzuführren sind.

TY-WK5P1SW Wandhalterung (Typ für vertikale Anbringung) Bauteile der Wandhalterung

① Obere und untere Schiene (2)

② Linke Schiene

③ Rechte Schiene

(4) Schrauben M5 x 10 für Zusammenbau der Schienen (4)

Befestigungsteile

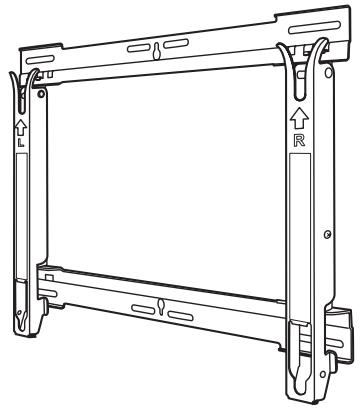

Ansicht der Wandhalterung im zusammengebauten Zustand

A Innensechskant-Senkschrauben M8x24 (4)

B Zahnscheiben (4)

C Isoliermuffen (4)

D Positionieraufkleber (2)

E Lange Einheit-Befestigungsschraube (1)

Einheit-Befestigungsschraube M6 x 50 (1)

G Innensechskantschluss (mitgeliefertes Werkzeug) (1)

Bitte beachten Sie die folgenden Hinweise, bevor Sie mit der Installation beginnen:

Die Plasma-Fernsehereinheit, die an der Wandhalterung zu befestigen ist, besteht aus Displayeinheit, Tunereinheit und Lautsprechern.

Vorsichtsmaßnahmen für das Anbringen der Wandhalterung

Die Halterung fur die Wandbefestigung wird fur das Anbringen eines Plasma-Fernsehers an einer vertikalen Wand verwendet. Die Halterung sollte nur fur die Befestigung an einer vertikalen Wand verwendet werden.
Zur Sicherstellung der richtigen Funktion des Plasma-Fernsehers und zur Vermeidung von Problemen sollte es nicht an den folgenden Orten aufgestellt werden.

In der Nähe von Sprinkleranlagen oder Feuer-/Rauchdetektoren.
- An Orten, an denen Vibrationen oder Stöße aufreten können.
- In der Höhe von Hochspannungsleitungen oder Stromversorgungsanlagen.
- Neben Quellen von Magnetismus, Hitze, Wasserdampf und Ruß.
- An Orten, an denen warme Luft von Heizgeräten ausgeblasen wird.
An einem Ort, an dem sich Kondenswasser von einer Klimaanlage oder einem anderen Gerät bilden kann.
Die Befestigung der Halterung sollte der Struktur und dem Material des Anbringungsortes entsprechen.
Verwenden Sie gängige Schrauben mit einem nominalen Durchmesser von 6 mm, die dem Wandmaterial (Holz, Stahlrahmen, Beton usw.) angemessen sind, an dem Sie die Halterung anbringen.
Die für den Plasma-Fernseher verwendete Steckdose sollte einfach zu erreichen sein.
Stellen Sie einen ausreichenden Luftflußsicher, damit die Umgebungstemperatur des Gerätes 40^ nicht übersteigt. Bei Nichtbeachtung kann es zu einem Wärnestau im Plasma-Fernseher kommt, wodurch Fehlfunktionen auftreten können.
Breiten Sie eine weiche Decke oder ein Tuch auf dem Boden aus, damit der Plasma-Fernseher und der Boden während des Zusammenbaus und der Aufstellung nicht zerkratzt werden.
Achten Sie beim Festschrauben der Teile darauf, dass die Schrauben weder ungenügend noch zu stark festgezogen werden.
Achten Sie auf die Sicherheit in Ihrer Umgebung, wenn Sie die Zusammenbau- und Aufstellungsarbeiten durchfuhren oder sich bei diesen Arbeiten bewegen.
Installieren Sie den Plasma-Fernseher auf keinen Fall unterhalb von starken Deckenleuchten (Punktstrahlern, Halogenlampen), die starke Wärme abgeben.

Anderenfalls konnen sich Kunststoffeile des Gehäuses verziehen oder beschädigt werden.

1. Zusammenbau der Wandhalterung

1. Entfernen Sie die Schrauben für Befestigung der linken ② und rechten ③ Schiene.

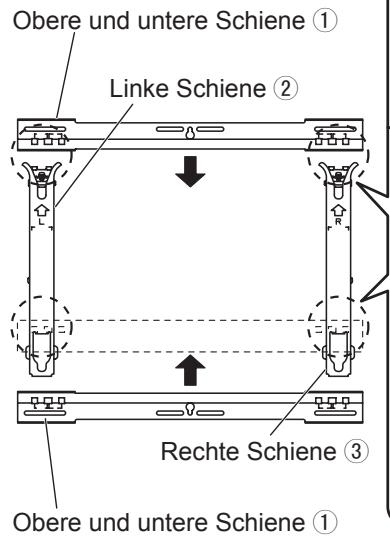

2. Legen Sie die obere und die unter Schienen ① sowie die linke ② und die rechte Schiene ③ wie in der Abbildung gezeigt auf eine ebene Unterlage.

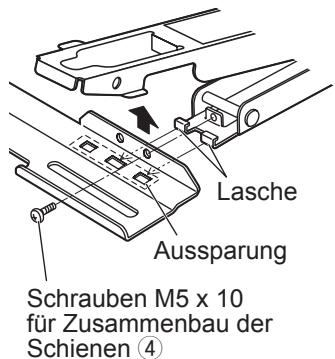

3. Passen Sie die Laschen der linken und rechten Schiene in die Ausssparungen in der oberen und unteren Schiene ein, und sichern Sie die Teile mit den zwei Schrauben 4 fur Zusammenbau der Wandhalterung. (Anzugsmoment: 1,2-1,5 N·m)
4. Öffnen Sie jeweils die Unterseite der linken und rechten Schiene gingfugig, passen Sie deren Laschen in die Ausssparungen in der oberen und unteren Schiene ein, und sichern Sie die Teile mit den zwei Schrauben ④ für Zusammenbau der Wandhalterung. (Anzugsmoment: 1,2-1,5 N·m)
5. Ziehen Sie die in Schritt 1 gelösten Schrauben für Befestigung der linken (2) und rechten (3) Schiene wieder an.

Hinweis

• Halten Sie die zusammengebaute Wandhalterung bei der Handhabung stets an der linken und rechten Schiene. Die Halterung kann deformiert werden, wenn sie an der oberen und unteren Schiene gehalten wird.

Innen: 46-Zoll-Model
Außen: 50-oder
54-Zoll-Model

2. Überprüfen der Tragfähigkeit der Installationsstelle

1. Das Gewicht der Wandhalterung beträgt ca. 2,3 kg. Schlagen Sie in der Bedienungsanleitung des Plasma fernsehers nach, um das Gewicht des Plasma fernsehers zu ermitteln, der an der Wandhalterung befestigt werden soll.
2. Überprüfen Sie die Stärke der Wand unter Bezugnahme auf die Maßzeichnung rechts an den 6 gezeigten Befestigungsstellen, und sorgen Sie für eine ausreichende Armierung, falls die Stärke der Wand nicht ausreicht.

Hinweise

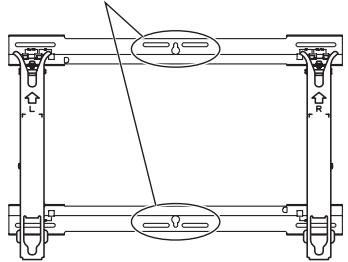

• An der Oberseite und Unterseite der Wandhalterung sind jeweils 5 Montagelöcher vorgesehen.

Verwenden Sie diese Reservelöcher, wenn die Wand aus Holz oder einem anderen Material besteht und bei Verankierung der Wandhalterung an den 6 in der Abbildung rechts gezeigten Stellen keine ausreichende Tragfähigkeit gewährleistet ist.
Bitte beachten Sie jedoch, dass sich je nach Werkstoff der Montagefläche Risse in der Oberfällige bilden können, wenn die Schrauben zu nah aneinander verwendet werden.
- Befestigen Sie ausschließlich einen Plasmafernseher an der Wandhalterung: Keinerlei andere Gegenstände dürfen daran montiert werden.
- Einzelheiten zu den Abmessungen nach Montage des Plasmafernsehers sind der Maßzeichnung auf Siehe hinteren Einband zu entnahmen.

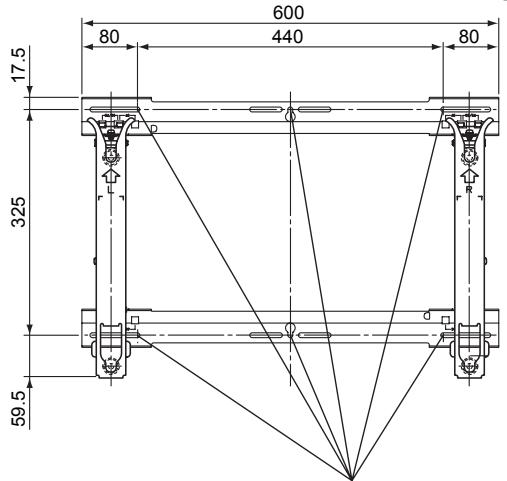

Einheit: mm
Löcher für Wandmontage (6 Stellen)

Verwenden Sie unbedingt die Schrauben zur Verankerung der Wandhalterung.

3. Montage der Wandhalterung an der Wand

Hinweise

• Falls vor der Montage der Wandhalterung Bolzen oder Muttern in die Wand eingebettet werden müssen, beispisseweise wenn die Wand aus Beton besteht, ermittelt in Sie die Positionen der in der Wand anzubringenden Bohrlocher entweder, indem Sie die zusammengebaute Wandhalterung gegen die Wand halten, oder unter Bezugnahme auf die Maßzeichnung, und betten Sie dann Bolzen oder Muttern mit einem Nenndurchmesser von 6 mm in die Wand ein. Sorgen Sie beim Einbetten von Bolzen davon, dass die Bolzenköppe um 10 bis 15 mm von der Oberfläche der Wand hervorstehen.
  ^※ Beim 46-Zoll-Modell ist das Ausmaß des Hervorstehens der Schrauben und Bolzen, die in den mittleren Lächern der oberen und unteren Schiene (drei Löscher in jeder Schiene) verwendt werden, von der Wand auf 5 mm zu begrenzen.
• Verwenden Sie im Fachhandel erhältliche Schrauben mit einem Nenndurchmesser von 6 mm, die für den Werkstoff an der Befestigungstelle geeignet sind, zur Montage der Wandhalterung an der Wand.
• Verankern Sie die Schrauben an mindestens 6 Stellen.

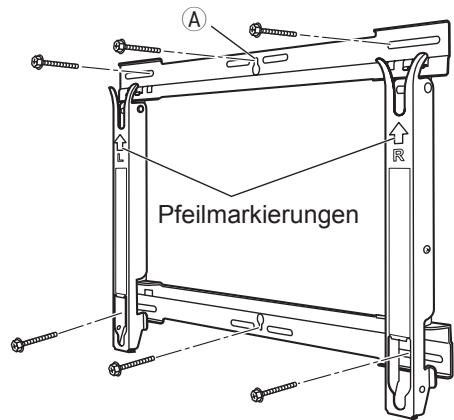

• Montieren Sie die Wandhalterung so an der Wand, dass die Pfeilmarkierungen an der Wandhalterung nach oben weisen.
• Befestigen Sie zuerst die Schraube im oberen Mittelloch A

• Nivellieren Sie die Wandhalterung unter Verwendung einer Wasserwaage, und befestigen Sie dann die Schrauben in den restlichen 5 Montagelöchern.

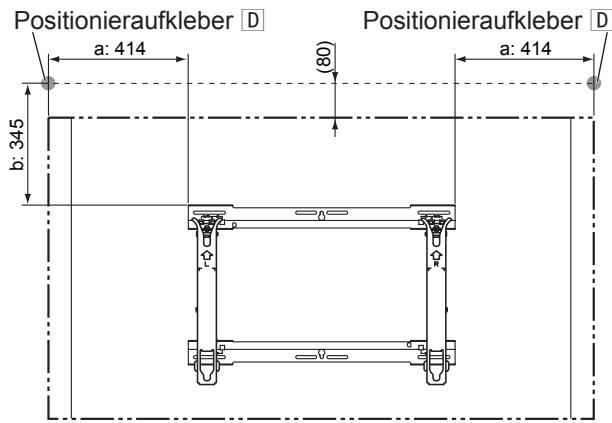

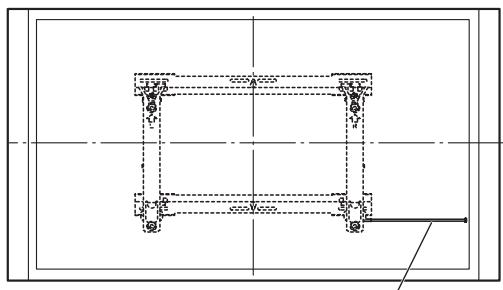

• Befestigen Sie die zwei Positionieraufkleber [D] an den in der Abbildung rechts gezeugten Stellen an der Wand, die als Anhaltspunkte für die Montage des Plasma-Fernsehers an der Wand dieren. Die Stellen zur Befestigung der Aufkleber (je eine links und rechts) sind den Umrisszeichnungen (Siehe hinteren Einband) zu entnahmen.

• Die Positionierungskleber sind jeweils an einer Stelle zu befestigen, die um 80 mm oberhalb des Plasma-Fernsehers liegt.

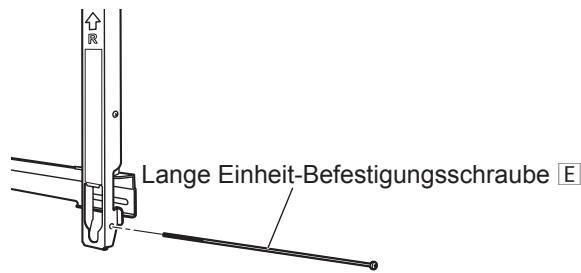

• Befestigen Sie die lange Einheit-Befestigungsschraube E provisorisch (durch Drehen der Schraube um 2 bis 3 Umdrehungen) in dem Schraubenloch, das sich unterhalb der rechten Seite der rechten Schiene ③ befindet.

Hinweis

• Wenn nur die Displayeinheit des 46-Zoll-Modells verwendet werden soll, ist die lange Einheit-Befestigungsschraube von der rechten Seite aus sightbar. Falls die Installationsbedingungen oder andere Faktoren dazu führren, dass sich diese Schraube störend bemerkbar macht, verwenden Sie stattdessen die Einheit-Befestigungsschraube zur provisorischen Befestigung der Einheit. In einem solchen Fall mussen Sie einen langen Kreuzschlitzschraubendreher (mindestens 40~cm lang) verwenden.

※ Beim 46-Zoll-Modell ist das Ausmaß des Hervorstehens der Schrauben und Bolzen auf 5 mm zu begrenzten.

Einheit: mm

(Beispiel, das die Befestigung der Aufkleber beim 54-Zoll-Modell zeigt)

4. Befestigen der Isoliermuffen an der Displayinheit

1. Entfernen Sie das Oberteil des äußerten Verpackungskartons des Plasma-Fernsehers, undziehen Sie den Schutzbeutel nach unten. Sorgen Sie darauf für eine Stütze an der Vorderseite, um ein Umfallen des Plasma-Fernsehers zu verhindern.

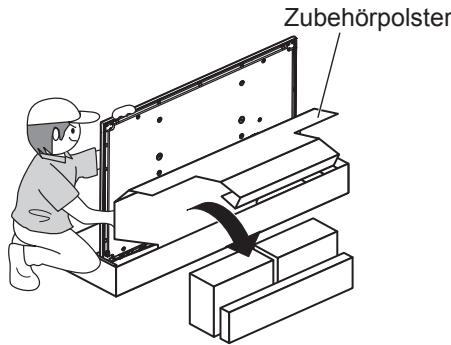

2. Nehmen Sie das Zubehörpolster ab. Entfernen Sie den Ständer, den Zubehörkarton und den Laufsprecherkarton aus dem äußerten Verpackungskarton.

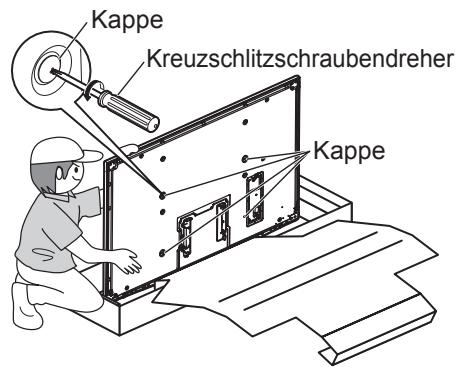

1. Entfernen Sie die vier Kappen mit einem Kreuzschlitzschraubendreher von der Displayeinheit.

Hinweis

-itte bewahren Sie den Ständer und die entfernten Kappen an einem sicheren Ort auf.

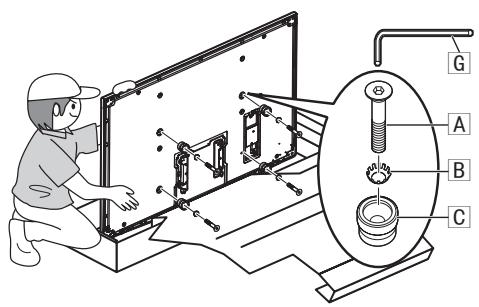

1. Verwenden Sie den mitgelieferten Innensechskantschlüssel G, um die 4 Innensechskant-Senkschrauben A, die 4 Zahnscheiben B und die 4 Isoliermuffen C im Lieferumfang wie in der Abbildung rechts gezeigt an den Stellen zu befestigen, von denen die Kappen entfernt wurden. (Anzugsmoment: 3-4 N·m)

2. Falls die Isoliermuffen [C] beim Zusammenbau nicht befestigt werden, kann dies zu einer Beschädigung der Displayeinheit führen.

1. Schließen Sie das HDMI-Kabel (entweder das mitgelieferte oder ein separat erworbenes Kabel) an die Displayeinheit an. Verwenden Sie ein HDMI-Kabel mit einer Länge, die für den Abstand von dem für die Tunereinheit vorgesehenen Aufstellungsord geeignet ist.

Hinweise

• Einzelheiten zur Befestigung der Laufsprecher und anderen Teile im Lieferumfang des Plasma-Fernsehers sowie zum Anschlieben des HDMI-Kabels finden Sie in der Bedienungsanleitung des Plasma-Fernsehers.
• Wenn eine vollständig mit Hi-VisionCompatible drahtlose Einheit verwendet werden soll, folgen Sie den Anweisungen in der Bedienungsanleitung der Einheit.

5. Befestigen der Displayeinheit an der Wandhalterung

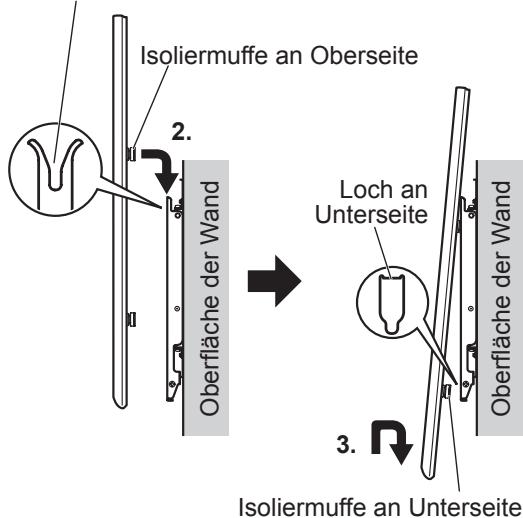

1. Richten Sie die Oberkante der Displayeinheit links und rechts auf die an der Wand befestigten Positionieraufkleber aus.
2. Passen Sie die Isoliermuffen an der Oberseite der Displayeinheit in die Aussparungen an der Oberseite der Wandhalterung ein, und senken Sie langsam in Arbeitsstellung ab.
3. Heben Sie die Displayeinheit geringfugig an, passen Sie die Isoliermuffen an der Unterseite in die LÖcher in der unteren Schiene der Wandhalterung ein, undziehen Sie die Displayeinheit dann senkrecht nach unten in ihre Arbeitsstellung.

ACHTUNG

• Hebien Sie den Plasmafernseher nicht zuweit an, da sich sein Oberteil anderenfalls von der Wandhalterung lost.
• Ziehen Sie die lange Einheit-Befestigungsschraube E, die in Schritt 5 von Abschnitt 3 provisorisch befestigt wurde, bis zum Anschlag an.

Hinweis

• Wird die lange Einheit-Befestigungsschraube E oder die Einheit-Befestigungsschraube F übermäßig welt angezogen, kann dies dazu führen, dass sich die Wandhalterung verbiegt.
• Hebien Sie die Displayeinheit geringfugig an, und prufen Sie nach, dass sie safer in Arbeitsstellung befestigt ist.
• Schließen Sie das HDMI-Kabel an die Tunereinheit an.

Aussparung an Oberseite

4. Lange Einheit-Befestigungsschraube E

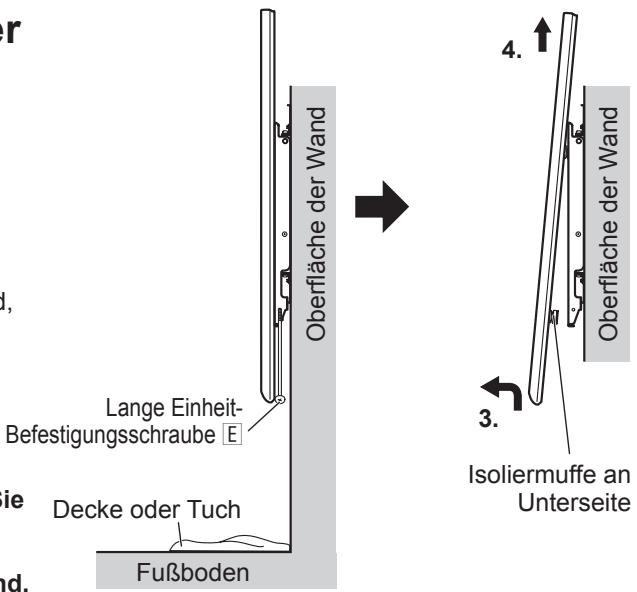

Demontage des Plasmafernsehers von der Wandhalterung

Hinweis

1. Legen Sie eine Decke oder ein weiches Tuch unter den PlasmaFernseher. Entfernen Sie an der Seite der Wandhalterung befestigte Lange Einheit-Befestigungsschraube E bzw. EinheitBefestigungsschraube F.
2. Anderenfalls kann es vorkommen, dass der Fußboden zerkratzt wird, wenn die lange Einheit-Befestigungsschraube [E] oder die Einheit-Befestigungsschraube [F] versehentlich fallengelassen wird.
3. Trennen Sie alle Kabel ab, mit denen der Plasma-Fernseher an andere Geräte angeschlossen ist.
4. Hebien Sie die Unterseite des Plasma fernsehers an, undziehen Sie ihn dann nach vorn.
5. Wenn die Isoliermuffen an der Unterseite freigegeben worden sind, haben Sie den Plasma fernseher senkrecht an.
6. Achten Sie darauf, den Plasma-Fernseher nach der Demontage von der Wandhalterung stets in aufrechter Lage zu handhaben, damit keinerlei Druck auf seine Vorderseite oder Rückseite ausgeübt wird.
