TY-WK5P1SW - Accesorio de televisión PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de fijación a la pared para televisor de plasma
Marca	Panasonic
Modelo	TY-WK5P1SW
Compatibilidad	Televisores de plasma Panasonic de 46, 50 y 54 pulgadas
Tipo de montaje	Vertical, fijación a la pared
Peso del soporte	Aproximadamente 2,3 kg
Material principal	Acero
Color	Negro (estimado)
Piezas incluidas	Fijaciones superior e inferior de la base, fijaciones izquierda y derecha de la base, tornillos M5x10 (4), tornillos M8x24 de cabeza avellanada hexagonal (4), arandelas cóncavas dentadas (4), arandelas aislantes (4), pegatinas de posicionamiento (2), perno largo de apriete de la unidad (1), tornillo M6x50 de apriete de la unidad (1), llave hexagonal (1)
Herramientas necesarias	Llave hexagonal incluida, destornillador de punta de estrella (no incluido)
Espaciado requerido alrededor del televisor	10 cm arriba, 10 cm a la izquierda, 15 cm a la derecha, 10 cm abajo
Instalación	Por un profesional, al menos dos personas
Mantenimiento	Limpiar con un paño suave y seco; usar un detergente neutro diluido si es necesario. No usar benceno, diluyente ni cera.
Seguridad	No usar con otros televisores que no sean los mencionados; no montar sobre superficie no vertical; no obstruir las rejillas de ventilación.
Reparabilidad	Piezas de fijación reemplazables (tornillos estándar disponibles comercialmente)
Garantía	Según condiciones de Panasonic (no especificada en el manual)

Preguntas frecuentes - TY-WK5P1SW PANASONIC

¿Qué televisores son compatibles con el soporte TY-WK5P1SW?

Este soporte está diseñado exclusivamente para televisores de plasma Panasonic de 46, 50 y 54 pulgadas. El uso con otros modelos puede conllevar riesgos de caída y lesiones.

¿Puedo instalar este soporte yo mismo?

No, la instalación debe ser realizada por un técnico competente. Un montaje incorrecto puede provocar la caída del televisor y causar lesiones graves.

¿Cuál es el peso máximo soportado por este soporte?

El peso del soporte es de aproximadamente 2,3 kg. El peso total del televisor debe verificarse en el manual de este. Asegúrese de que la pared pueda soportar la carga.

¿Qué herramientas son necesarias para la instalación?

Se incluye una llave hexagonal. También necesitará un destornillador de estrella de al menos 40 cm de largo para ciertos pasos, así como tornillos de 6 mm de diámetro adecuados para su tipo de pared.

¿Cómo limpiar el soporte de pared?

Limpie con un paño suave y seco (algodón o franela). En caso de suciedad persistente, use un detergente neutro diluido y luego seque con un paño seco. No use nunca benceno, diluyente ni cera.

¿Qué precauciones de seguridad debo seguir?

No monte el soporte sobre una superficie no vertical. Deje un espacio libre de al menos 10 cm arriba, 10 cm a la izquierda, 15 cm a la derecha y 10 cm abajo para la ventilación. Evite fuentes de calor, humedad y polvo.

¿Puedo usar este soporte con un televisor de otra marca?

No, este soporte está estrictamente reservado para televisores de plasma Panasonic de los tamaños indicados. Usarlo con otro aparato puede ser peligroso.

¿Qué hacer si los tornillos incluidos no son adecuados para mi pared?

Use tornillos comerciales de un diámetro nominal de 6 mm adecuados para su tipo de pared (madera, hormigón, acero, etc.). Asegúrese de que sean lo suficientemente resistentes para soportar la carga.

¿Cómo retirar el televisor del soporte?

Retire el perno de apriete de la unidad, desconecte los cables, luego incline suavemente la parte inferior del televisor hacia usted para liberar las arandelas inferiores. Luego levante el televisor recto hacia arriba. Manéjelo con cuidado para evitar dañar el panel.

¿Dónde debo colocar las pegatinas de posicionamiento?

Las pegatinas se colocan en la pared a 80 mm por encima del televisor, en las posiciones indicadas en el dibujo de dimensiones (una a la izquierda, una a la derecha). Sirven como guía para alinear la pantalla durante la instalación.

MANUAL DE USUARIO TY-WK5P1SW PANASONIC

Instrucciones de instalación

Soporte para colgar el televisor de plasma en una pared (tipo de montaje vertical)

Antes de empezar el trabajo, lea atentamente estas instrucciones y el manual del televisor de plasma para asegurar una instalación correcta.

Guarde estas instrucciones. Podrá necesitarlas cuando tenga problemas de mantenimiento o para volver a montar el soporte.

Asegúrese de que el lugar de instalación sea lo suficientemente resistente como para poder ser utilizado durante mucho tiempo.

• Si la resistencia deja de ser suficiente a lo largo de la utilización durante mucho tiempo, la pantalla podrá caerse y probablemente causar lesiones a las personas. El trabajo de instalación y la expansión del equipo de conexión nunca deberán ser realizados por una persona que no sea un especialista en instalaciones cualificado.
• Una instalación mal hecha puede ser la causa de que el equipo se caiga y cause lesiones. Tenga en cuenta la seguridad cuando considere la resistencia del lugar de instalación propuesto.
• Si la resistencia no es suficiente, el equipo podrá caerse y causar lesiones. No haga la instalación en un lugar que no pueda aguantar el peso.
• Si el lugar de instalación no es lo suficientemente fuerte, el equipo podrá caerse. No desarme ni modifique el soporte para colgar en pared.
• De lo contrario, la unidad podría caerse y dañarse, y podría producirse lesiones a personas.

Precaución

No utilice otros televisores que los indicados en el catálogo.

• En caso de no ser así, la unidad podría caerse y dañarse, pudiendo causar daños a personas.

No haga la instalación en ningún lugar expuesto a la humedad, polvo, humo, vapor o calor.

• Esto podría causar un efecto adverso en el televisor de plasma y causar un incendio o una descarga eléctrica.

El trabajo de instalar o desinstalar el televisor de plasma debe ser realizado por dos personas como mínimo.

• El televisor de plasma podría caerse y causar lesiones.

No lo instale mirando hacia arriba, hacia los lados o al revés.

• Esto podría causar acumulaciones de calor en el interior del televisor de plasma, lo que podría dar origen a un incendio.

Deje espacios libres alrededor del TV de plasma, con un mínimo de 10 cm por la parte superior, 10 cm por el lado izquierdo, 15 cm por el lado derecho y 10 cm por la parte inferior. Asegúrese de que el espacio entre la parte posterior del TV de plasma y la pared que queda detrás del mismo no esté bloqueado.

• El televisor de plasma tiene orificios de salida de aire en la parte superior y entrada de aire en la parte inferior y en la parte trasera. Tapar estos orificios podría causar un incendio.

Instale el televisor de plasma siguiendo solamente los pasos especificados en estas instrucciones: No lo instale de ninguna otra forma.

• De lo contrario, la unidad podría caerse y dañarse, y podrían producirse lesiones a personas.

Instale los tornillos de montaje y el cable de alimentación de forma que no hagan contacto con las partes interiores de la pared.

• Tocar cualquier objeto metálico del interior de la pared puede causar descargas eléctricas.

Para hacer la instalación, utilice las piezas componentes para propósitos especiales.

• De lo contrario, el televisor de plasma podría caerse de la pared y causar lesiones a personas.

Retire el producto que no se va a utilizar más.

• De lo contrario, el producto podría caerse y causar lesiones a personas.

Acerca del manejo

1) Tenga cuidado al elegir la ubicación del televisor, porque este podría perder color o deformarse debido a la luz o al calor si se colocara en un lugar expuesto directamente a la luz solar o cerca de una calefacción. 2) Limpie el soporte para colgar en pared pasando por él un paño blando y seco (como los hechos con algodón o franela). Si el soporte está muy sucio, quite la suciedad utilizando un detergente neutro diluido en agua, y pasando luego un paño seco. No utilice bencina, diluyente o cera para muebles porque estos podrían ser la causa de que se pele el revestimiento. (Para saber información sobre cómo limpiar la pantalla, consulte el manual de instrucciones de la misma. Si utiliza un paño tratado químicamente, siga las instrucciones suministradas con el paño.) 3) No pegue cinta adhesiva ni pegatinas en el producto. Ambas podrían ensuciar la superficie del soporte para colgar en pared. No permita el contacto prolongado con productos de goma, vinilo o similares. (Al hacerlo se producirán deterioros.) 4) Durante la instalación, evite cualquier golpe, ya que podrían producirse 'fisuras de panel' en el televisor de plasma.

Precaución:

Este soporte ha sido diseñado para ser utilizado solamente con los TV de plasma de Panasonic (vea la contraportada). Si se utiliza con otros aparatos, la instalación no será estable y algunas personas podrían sufrir heridas.

LA INSTALACIÓN NECESITA SER REALIZADA POR PROFESIONALES.

PANASONIC NO SE HACE RESPONSABLE DE NINGÚN DAÑO CAUSADO EN PROPIEDADES NI TAMPOCO DE LESIONES GRAVES, INCLUYENDO LA MUERTE, DEBIDOS A LA MALA INSTALACIÓN O AL MANEJO INCORRECTO.

TY-WK5P1SW Soporte para colgar en pared (Tipo de montaje vertical) Piezas realizadas para ensamblar el soporte para colgar en pared

Piezas realizadas para la instalación

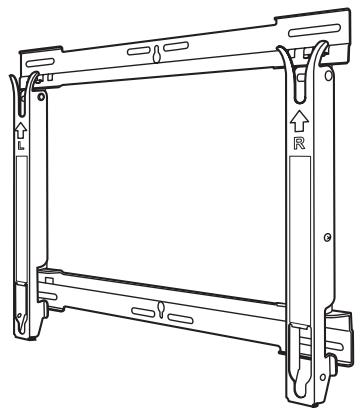

Vista del soporte completo ensamblado

A Tornillos Allen M8×24 deckebeza avellanada (4)	D Posicionamiento de las pegatinas (2)
B Arandelas dentadas convexas (4)	E Pernolarge para asegurar la unidad (1)
	F Tornillo M6 x 50 paraasegurar la unidad (1)
C Espaciadores de aislamento (4)
	F Llave Allen(herramIENTa incluida) (1)

Tenga en cuenta lo siguiente antes de proseguir con la instalación:

La unidad del TV de plasma que será colocada en el soporte para colgar en pared consiste en la unidad de pantalla, unidad del sintonizador y altavoces.

Precauciones para la instalación del soporte para colgar en pared

El soporte para colgar en pared se utiliza para colocar un televisor de plasma en una pared vertical. No lo instale en ninguna otra superficie que no sea una pared vertical. Para asegurar el correcto funcionamiento del televisor de plasma y evitar problemas, no lo instale en ninguna de las ubicaciones siguientes:

• Cerca de rociadores o detectores de fuego/humo
• Donde corra el riesgo de quedar expuesto a vibraciones o golpes
• Cerca de cables de alta tensión o fuentes de alimentación
• Cerca de campos magnéticos, fuentes de calor, vapor de agua u hollín
• Lugares expuestos a la calidad del aire de equipos de calefacción
• Donde se pueda formar gotas de condensación de un acondicionador de aire o de otro aparato

Haga la instalación utilizando técnicas y materiales del lugar de instalación. Utilice tornillos comercialmente disponibles de 6 mm de diámetro diseñados para el material donde se instale el soporte para colgar en pared (madera, bastidor de acero, hormigón, etc.). Conecte el televisor a una toma de corriente a la que pueda accederse fácilmente. Deje un espacio suficiente para que circule el aire y la temperatura del equipo no supere los 40 °C. De lo contrario, se acumulará calor en el interior del televisor de plasma y este podría funcionar mal. Extienda una manta o paño blando sobre el suelo para que el televisor de plasma y el suelo no queden marcados ni arañados durante el trabajo de montaje e instalación. Cuando atornille piezas, asegúrese de que los tornillos no estén flojos ni excesivamente apretados. Tenga suficiente cuidado para garantizar la seguridad a su alrededor cuando realice el trabajo de montaje e instalación o mientras se mueve durante el camino del trabajo. No instale el televisor de plasma bajo lámparas del techo (luces direccionales, lámparas halógenas, etc.). De lo contrario, la caja pueda doblarse o dañarse debido al calor intenso.

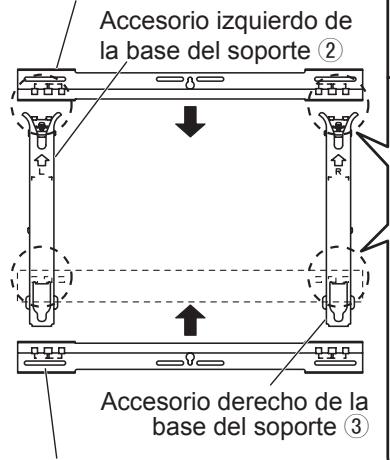

1. Ensamblaje del soporte para colgar en pared

1. Quite los tornillos para asegurar los accesorios izquierdo ② y derecho ③ de la base del soporte.
2. Ponga los accesorios superior e inferior de la base ① y los accesorios derecho e izquierdo del soporte ② y ③ como se muestra en la figura.

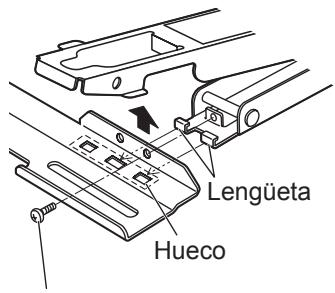

3. Ponga las lengüetas de los accesorios izquierdo y derecho de la base del soporte en los cortes de los accesorios superior e inferior de la base de la parte superior, y asegúrelos utilizando los dos tornillos (4) realizados para ensamblar el soporte. (Par de apriete: 1,2 a 1,5 N·m)
4. Abra un poco la parte inferior de los accesorios izquierdo y derecho de la base del soporte, ponga sus lengüetas en los cortes de los accesorios superior e inferior de la base y asegúrelos utilizando los dos tornillos ④ realizados para ensamblar el soporte. (Par de apriete: 1,2 a 1,5 N·m)
5. Apriete los tornillos para asegurar los accesorios izquierdo ② y derecho ③ de la base del soporte que fueron aflojados en el paso 1.

Nota

• Sujete los accesorios derecho e izquierdo de la base de la ménsula según trabajo con la ménsula para montar en pared ensamblada. Sujetar los accesorios superior e inferior de la base podría deformar esta unidad.

Tornillo para asegurar el accesorio de la base del soporte

Accesorios superior e inferior de la base ①

Accesorios superior e inferior de la base ①

Interior: Modelo de 46 pulgadas

Exterior: Modelo de 50 o 54 pulgadas

Tornillos M5x10 para ensamblar el soporte ④

2. Verificación de la resistencia del lugar de instalación

1. El soporte para colgar en pared pesa aproximadamente 2,3 kg. Consulte el manual de instrucciones del TV de plasma y verifique el peso de la unidad del TV de plasma que será colocada en el soporte para colgar en pared.

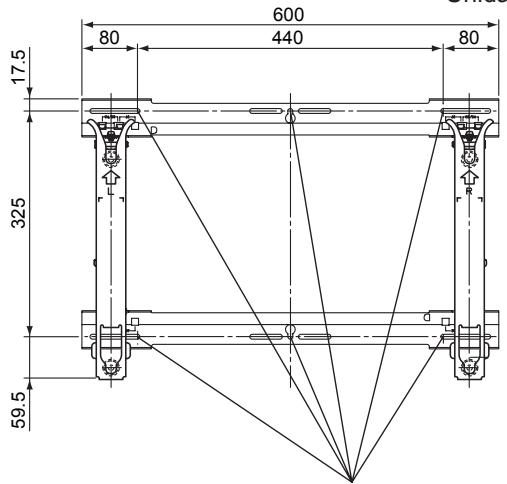

2. Consulte el plano acotado del soporte para colgar en pared mostrado a la derecha, y verifique la resistencia de la pared en las posiciones de instalación mostradas. Si la resistencia en cualquiera de estas posiciones no es suficiente, proporcione el refuerzo que sea necesario.

Notas

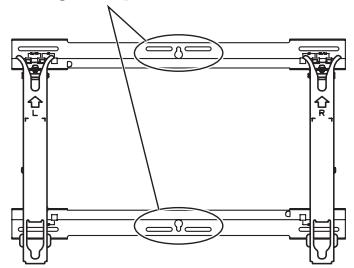

• Hay cinco agujeros de montaje pretaladrados en la parte superior y otros cinco en la parte inferior del soporte para colgar en pared. Utilice los orificios de repuesto provistos si se emplea madera u otros materiales en la pared y no es posible asegurar un nivel suficiente de resistencia del montaje al fijar el soporte en las posiciones mostradas a la derecha.

No obstante, tenga en cuenta que, dependiendo de los materiales de los que esté hecha la superficie de montaje, puede que se formen grietas en la superficie si los tornillos se utilizan en posiciones demasiado próximas entre sí.

• Monte o ponga solamente un TV de plasma en el soporte: No monte ni coloque en él ningún otro producto.
• Para poder ver detalles de las dimensiones aplicables cuando se monta el TV de plasma, consulte el plano acotado (vea la contraportada).

Unidad: mm

Agujeros para montaje en pared (en 6 puntos)

Utilice sin falta los tornillos para fijar el soporte.

3. Instalación en la pared del soporte para colgar en pared

Notas

• Si resulta necesario tener que meter pernos o tuercas en la pared antes de instalar el soporte para colgar en pared, por ejemplo, si la pared es de hormigón, sitúe las posiciones de los agujeros poniendo el soporte para colgar en pared en la pared o calculando las posiciones de los agujeros empleando el plano acotado, y luego meta pernos y tuercas con un diámetro nominal de 6 mm más o menos. Cuando meta los pernos, asegúrese de que sus cabezas sobresalgan entre 10 y 15 mm de la superficie de la pared. En el caso del modelo de 46 pulgadas, limite a menos de 5 mm la distancia que sobresalen de la pared los tornillos y los pernos realizados en los agujeros centrales de los accesorios superior e inferior de la base (3 agujeros en cada accesorio).
• Para instalar el soporte para colgar en pared en la pared, utilice tornillos con un diámetro nominal de 6 mm más o menos, de venta en ferreterías, procurando que sean adecuados a los materiales del lugar de instalación en la pared. Fije los tornillos en un mínimo de seis posiciones.

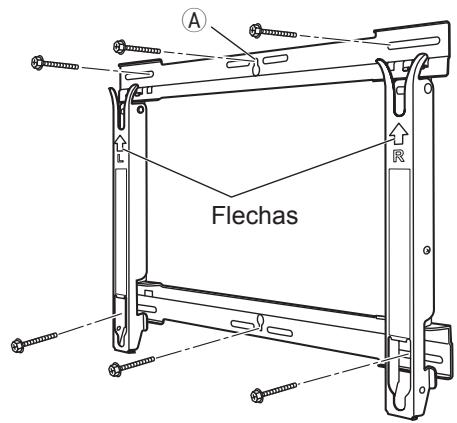

• Instale el soporte para colgar en pared de forma que las flechas marcadas en él apunten hacia arriba.
• Primero, asegure el tornillo del agujero central superior A.
• Utilice un nivel para asegurar que el soporte no está inclinado hacia un lado, y luego asegure los tornillos en los cinco agujeros restantes.
• Para establecer una guía a fin de colocar la posición del TV de plasma, pegue las dos pegatinas de posicionamiento en la pared en los mismos lugares mostrados en la figura de la derecha. Para poder las posiciones de adhesión (una a la izquierda y otra a la derecha), consulte los dibujos acotados (vea la contraportada).

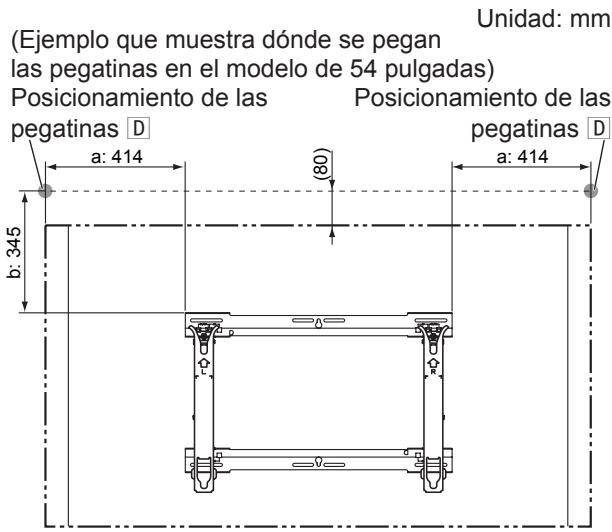

• Las pegatinas de posicionamiento se pegan en posiciones situadas a 80 mm por encima de la unidad del TV de plasma.

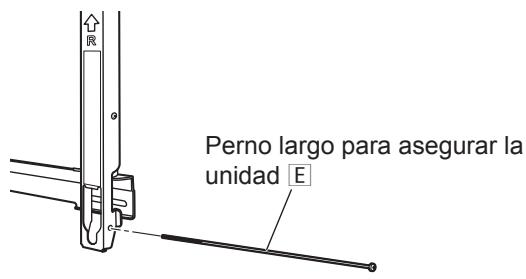

• Sin apretar del todo el perno largo para asegurar la unidad E (girándolo 2 o 3 vueltas), colóquelo en el agujero roscado situado debajo del lado derecho del accesorio derecho ③ de la base del soporte.

Nota

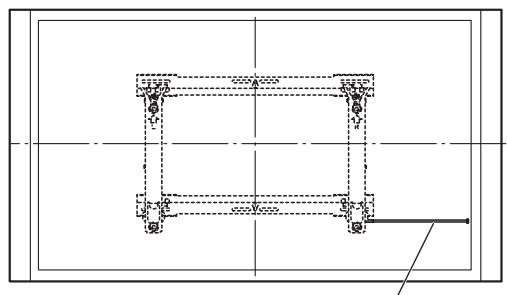

• Cuando solo vaya a utilizar la unidad de pantalla del modelo de 46 pulgadas, el perno largo para asegurar la unidad [E] podrá verse desde el lado derecho. Si las condiciones de instalación u otros factores impiden que se pueda ver este perno, utilice en su lugar el tornillo para asegurar la unidad [F] para asegurar la unidad pero sin apretarla. En este caso, utilice un destornillador de punta Phillips (longitud mínima de 40 cm).

En el caso del modelo de 46 pulgadas, limite la distancia que sobresalen los tornillos y los pernos a menos de 5 mm.

4. Colocación de los espaciadores de aislamiento en la unidad de pantalla

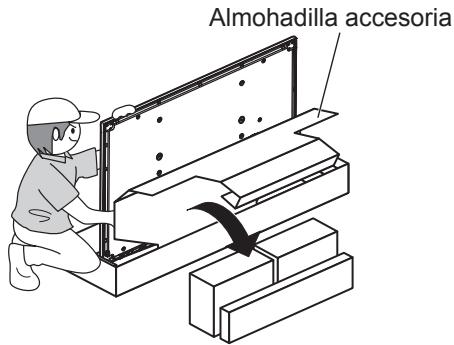

1. Quite la parte superior de la caja de cartón exterior realizada para la unidad del TV de plasma y tire de la bolsa de protección hacia abajo. Para asegurarse de que la unidad del TV de plasma no se caiga, proporcione apoyo en la parte delantera.
2. Abra la almohadilla accesoria. Quite el soporte de instalación, la caja de accesorios y la caja de altavoces de la caja de cartón exterior.

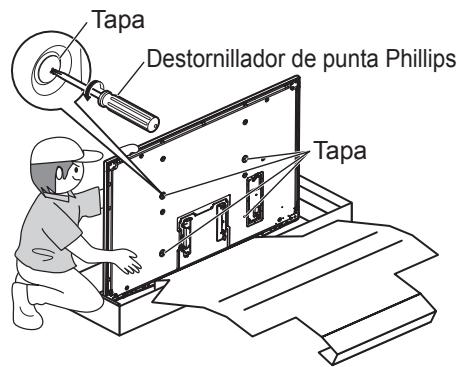

1. Quite las cuatro tapas de la unidad de pantalla realizando un destornillador de punta Phillips.

Nota

• Guarde el soporte de instalación y también las tapas que fueron quitadas en un lugar seguro.

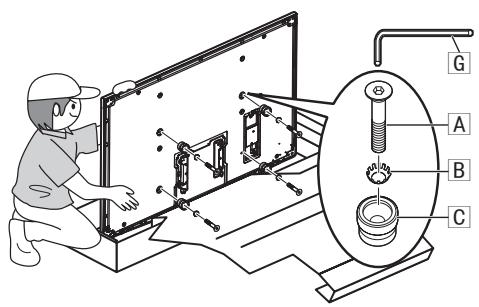

1. Utilizando la llave Allen G suministrada, instale los 4 tornillos Allen de cabeza avellanada A, las 4 arandelas dentadas convexas B y los 4 espaciadores de aislamiento C provistos en los lugares donde estaban colocadas las tapas, como se muestra en la figura de la derecha. (Par de apriete: 3 a 4 N·m)
2. Si los espaciadores de aislamiento no se colocan durante el proceso de ensamblaje, puede que la pantalla se estropee bajo aarlo.

1. Conecte el cable HDMI (el suministrado u otro que se pueda obtener por separado) en la unidad de pantalla.

Utilice un cable HDMI cuya longitud sea apropiada para la distancia de la posición sobre la que se va a instalar la unidad del sintonizador.

Notas

• Para poder ver los detalles de cómo colocar los altavoces y otros componentes embalados con la unidad del TV de plasma y cómo conectar el cable HDMI, consulte las instrucciones de funcionamiento de la unidad del TV de plasma.
• Cuando se vaya a utilizar una antena de alta definición completa, siga las instrucciones dadas en las instrucciones de funcionamiento de la antena.

5. Colocación y fijación de la unidad de pantalla en el soporte para colgar en pared

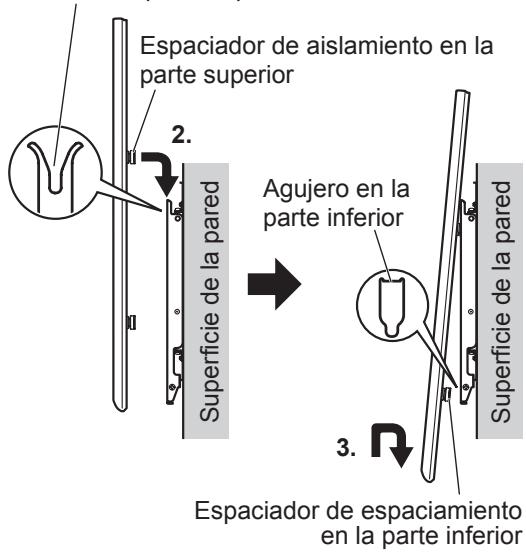

1. Utilizando como guía las pegatinas de posicionamiento pegadas a la pared, alinee la parte superior de la unidad de la pantalla por la izquierda y por la derecha.
2. Acople los espaciadores de aislamiento de la parte superior de la unidad de pantalla con los cortes de la parte superior de la unidad de pantalla y bájelos lentamente para colocarlos en su lugar.
3. Mientras levanta un poco la unidad de pantalla, inserte los espaciadores de aislamiento inferiores en los agujeros del extremo inferior del soporte para colgar en pared, y luego tire recto de la unidad de pantalla hacia abajo para colocarla en su lugar.

AVISO

• Si el TV de plasma se levanta demasiado, su parte superior se soltará del soporte para colgar en pared.
• Apriete el perno largo para asegurar la unidad E, que fue colocado sin apretarlo en el paso 5 de la sección 3, hasta que no pueda apretarlo más.

Nota

• Apretar demasiado el perno largo para asegurar la unidad E o el tornillo para asegurar la unidad F pueda ser la causa de que el soporte se doble y deforme.
• Levante un poco la unidad de pantalla y verifique que está firmemente asegurada en su lugar.
• Conecte el cable HDMI a la unidad del sintonizador.

Hueco de la parte superior

4. Perno largo para asegurar la unidad E

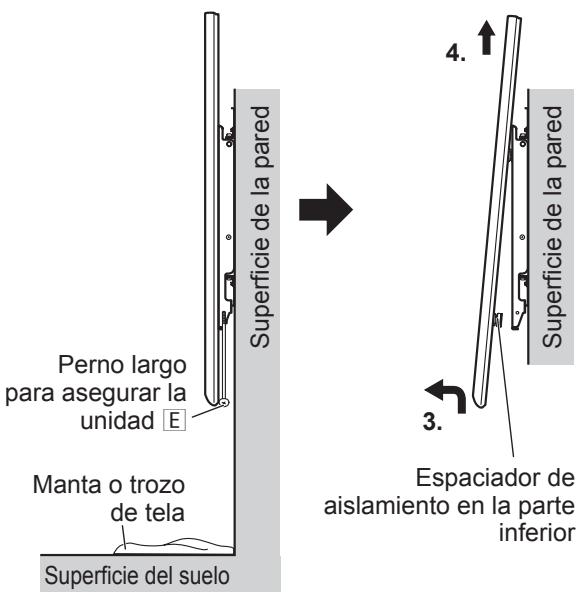

Cómo retirar el TV de plasma del soporte para colgar en pared

1. Ponga una manta o un trozo de tela blandos debajo de la unidad del TV de plasma.

Quite el perno largo para asegurar la unidad E o el tornillo para asegurar la unidad F que está colocado en el costado del soporte para colgar en pared.

Nota

• De lo contrario, el perno largo para asegurar la unidad E o el tornillo para asegurar la unidad F puede caerse por error, dejando marcas en la superficie del suelo.
• Desconecte los cables que conectan el TV de plasma a las otras unidades.
• Mientras levanta la parte inferior del TV de plasma, tire del propio TV hacia usted.
• Una vez soltados los espaciadores de aislamiento de la parte inferior, levante derecho el TV de plasma.
• Asegúrese de que la unidad del TV de plasma, que no ha sido retirada del soporte para colgar en pared, se mantenga en posición vertical y se maneje para evitar así aplicar una carga a su panel delantero o posterior.

AVISO

Interior: Modelo de 46 pulgadas
