| Tipo de producto | Gafas 3D activas |
| Marca | Panasonic |
| Modelo | TYER3D5ME |
| Categoría | Accesorio para televisor |
| Dimensiones (L x A x P) | 164,7 x 41,0 x 170,7 mm |
| Peso | Aprox. 34 g |
| Alimentación | Pila de botón de litio CR2025 |
| Autonomía | Aprox. 75 horas |
| Tipo de lentes | Obturador de cristal líquido |
| Distancia de uso | Hasta 3,2 m del televisor |
| Sistema de comunicación | Bluetooth® 2,4 GHz FH-SS |
| Materiales | Cuerpo: resina; Lentes: vidrio de cristal líquido |
| Temperatura de funcionamiento | 0°C a 40°C |
| Modos disponibles | 3D y 2D (visualización de imagen 3D en 2D) |
| Funciones principales | Registro (emparejamiento) con el televisor, apagado automático, indicador de nivel de pila |
| Mantenimiento y limpieza | Paño suave y seco; no usar benceno, diluyente ni cera; no sumergir en agua |
| Seguridad | No usar en hospitales, a menos de 22 cm de un marcapasos; no desmontar; respetar la distancia de visualización (3x altura de la imagen) |
| Piezas de repuesto y reparabilidad | Pila reemplazable (CR2025); garantía 12 meses piezas y mano de obra |
| Información general | Compatible con televisores Panasonic HD 3D con Bluetooth®; primer uso: emparejamiento necesario |
Preguntas frecuentes - TYER3D5ME PANASONIC
Preguntas de los usuarios sobre TYER3D5ME PANASONIC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Accesorio de televisión en formato PDF gratis! Encuentra tus instrucciones TYER3D5ME - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. TYER3D5ME de la marca PANASONIC.
MANUAL DE USUARIO TYER3D5ME PANASONIC
N° de modelo TY-ER3D5ME
Gracias por comprar un producto Panasonic.
Las ondas de radio de las gafas 3D pueden provocar interferencias en los equipos médicos.
Las ondas de radio de las gafas 3D pueden provocar interferencias en los equipos de control automático.
Obturador de cristal líquido
Intervalo de temperatura de uso
0°C - 40°C
Batería
Instrucciones de funcionamiento
Gafas 3D
Modelo N° TY-ER3D5ME
Gracias por comprar un producto de Panasonic.
- Antes de usar este producto, lea cuidadosamente las instrucciones y guarde este manual para el futuro.
- Antes de usar este producto, asegúrese de haber leído las "Instrucciones de seguridad" y las "Precauciones de uso" (páginas 1 - 6).
Estas gafas 3D pueden utilizarse con los modelos Panasonic HDTV compatibles con 3D y con aparatos con tecnología inalámbrica Bluetooth®.
Para obtener la información más reciente sobre los modelos aplicables, visite nuestro sitio web.
http://panasonic.com/
Este producto no es para uso médico y no debe usarse como gafas de sol.
Instrucciones de seguridad
Advertencia
Acerca de los lugares donde su uso está prohibido
No utilice las gafas 3D en hospitales o en cualquier tipo de instalaciones médicas.
Las ondas de radio de las gafas 3D pueden causar interferencias en los aparatos de uso clínico.
No utilice las gafas 3D cerca de equipos de control automático, como una puerta automática, una alarma contra incendios, etc.
Las ondas de radio de las gafas 3D pueden causar interferencias en los aparatos de control automático.
- Mantenga en todo momento las gafas 3D alejadas a una distancia mínima de 22 cm de los marcapasos o de cualquier implante médico similar.
Las ondas de radio de las gafas 3D pueden afectar al funcionamiento de los marcapasos o de otros implantes médicos similares.
Desmontaje
No desmonte o modifique las gafas 3D.
Precauciones
Batería
- Una instalación incorrecta podría provocar corrosión y explosión de las pilas. Sustitúyala sólo por otra del mismo tipo o equivalente. No utilice baterías recargables (Ni-Cd, etc.). No queme ni rompa las pilas. No exponga las pilas a calor excesivo, tal como la luz solar, fuego o fuentes similares. Asegúrese de desechar las pilas correctamente. Retire las pilas de la unidad cuando no la utilice durante un período de tiempo prolongado para evitar fugas, corrosión o explosiones.
Acerca de las gafas 3D
- Deje de usar las gafas 3D inmediatamente si se siente cansado, tiene malestar u otra situación incómoda. Tenga cuidado con los extremos de la montura al colocarse las gafas 3D.
- Mantenga las gafas 3D siempre en un lugar fresco y seco. Tenga cuidado de no pillarse un dedo en la zona de la bisagra de las gafas 3D.
- Ponga especial atención cuando los niños usen este producto.
Acerca de la visualización de imágenes 3D
No use las gafas 3D si tiene un historial de hipersensibilidad a la luz, problemas de corazón u otra condición médica similar. - Deje de usar las gafas 3D inmediatamente si se siente cansado, tiene malestar u otra situación incómoda. Tómese un descanso apropiado antes de ver una película 3D. Tómese un descanso de entre 30 y 60 minutos antes de ver contenido en 3D en dispositivos interactivos como, por ejemplo, juegos u ordenadores 3D. Tenga cuidado de no golpear la pantalla de la televisión o a otras personas sin querer. Cuando se usan las gafas 3D se puede calcular mal la distancia entre el usuario y la pantalla. Las gafas 3D solo se deben usar cuando se visualizan imágenes 3D. No incline la cabeza ni las gafas 3D cuando visualice la imagen 3D. Mantenga los ojos y las gafas 3D en horizontal con la televisión. Si padece algún problema de vista (miopía/hipermetropía, astigmatismo, diferencias de visión entre el izquierdo y derecho), asegúrese de corregir la visión antes de usar las gafas 3D. - Deje de usar las gafas 3D si puede ver claramente imágenes dobles al observar contenido en 3D. No utilice las gafas 3D a una distancia menor de la recomendada.
La distancia de visualización recomendada es 3 veces la altura de la imagen.
por ej.
Para un televisor de 40 pulgadas, 1.5 m o más
Para un televisor de 42 pulgadas, 1.6 m o más
Para un televisor de 47 pulgadas, 1.8 m o más
Para un televisor de 48 pulgadas, 1.8 m o más
Para un televisor de 50 pulgadas, 1.9 m o más
Para un televisor de 55 pulgadas, 2.1 m o más.
Para un televisor de 58 pulgadas, 2.2 m o más.
Para un televisor de 60 pulgadas, 2.3 m o más.
Para un televisor de 65 pulgadas, 2.4 m o más.
- Cuando la zona superior e inferior de la pantalla se ennegrezca, como al ver películas, visualice la pantalla a una distancia 3 veces mayor que la altura de la imagen real.
(Esto hará que la distancia de visualización sea menor que la distancia recomendada anteriormente.)
Visualización de imágenes 3D
- Como referencia, las gafas 3D no deben ser usadas por niños menores de 5-6 años.
- Todos los niños deben ser estrechamente vigilados por los padres o tutores que deben asegurar su seguridad y salud todo el tiempo de uso de las gafas 3D.
- Antes de usar las gafas 3D, asegúrese de que no hay objetos frágiles alrededor del usuario para evitar una lesión accidental.
- Quítese las gafas 3D antes de moverse para evitar caídas o lesiones accidentales.
- Utilice las gafas 3D solo para el fin previsto y nada más. No use las gafas 3D si están estropeadas físicamente.
- Deje de usar inmediatamente las gafas 3D si se produce un fallo o avería.
- Deje de usar las gafas 3D inmediatamente si experimenta rojez, dolor o picor en su nariz o sienes. En casos excepcionales, los materiales usados en las gafas 3D podrían causar una reacción alérgica.
Precauciones de uso
No deje caer ni doble las gafas 3D. No aplique presión ni raye la superficie del obturador de cristal líquido. - No use dispositivos (como teléfonos móviles o transceptores personales) que emiten ondas electromagnéticas potentes cerca de las gafas 3D, ya que esto puede provocar que las gafas 3D no funcionen correctamente. No utilice las gafas 3D fuera del rango de temperaturas especificado de uso (página 14). Si la sala está iluminada con luces fluorescentes (50 Hz) y parece que la luz parpadea cuando usa las gafas 3D, apague la luz fluorescente. El contenido en 3D no se verá correctamente si las gafas 3D están puestas al revés o giradas. - No use las gafas 3D para ver cosas que no sean imágenes en 3D. Otros tipos de pantalla (como las de los ordenadores, relojes digitales o calculadoras, etc.) pueden resultar difíciles de ver cuando lleve puestas las gafas 3D. - Uso de las ondas de radio - Esta unidad utiliza una banda ISM de radiofrecuencia de 2.4 GHz (Bluetooth®). Puede haber otros equipos inalámbricos que utilicen la misma frecuencia. Para prevenir interferencias de ondas de radio provenientes de otros aparatos, tome nota de los siguientes puntos.
- Restricción de uso
Para uso solamente en su país.
Rango de uso
El espectro o rango de uso es de aproximadamente 3.2m
Esta distancia puede ser menor, dependiendo de la estructura del edificio y del entorno en el que se utilice, y de cualquier obstáculo que pueda haber entre el receptor y el transmisor. Tales obstáculos como paredes de hormigón reforzado o puertas de metal, en especial, obstruyen la transmisión de las señales.
- Interferencias originadas por otros aparatos. Debido a las interferencias de radio, si la unidad se coloca demasiado cerca de otros aparatos se podrían producir problemas en el funcionamiento. Recomendamos mantener la unidad lo más alejada posible de los siguientes dispositivos: Dispositivos Bluetooth® que no sean esta unidad, redes LAN inalámbricas, microondas, dispositivos de automatización de oficina, teléfonos digitales inalámbricos y otros dispositivos eléctricos. La unidad está diseñada para evitar de forma automática las interferencias de radio de estos dispositivos domésticos. De todas formas, es posible que se produzcan fallos de funcionamiento cuando se produzcan interferencias de radio.

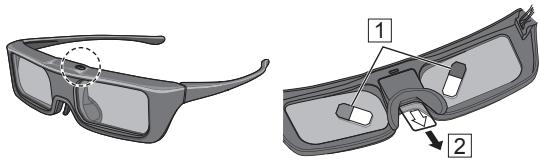

Controles de identificación

(N.º de pieza: TY-ER3D5MA)
- Botón de encendido / Cambio de modo
Botón de encendido
Manténgalo pulsado durante 1 segundo aprox. para encender las gafas 3D. (El indicador luminoso se encenderá durante 2 segundos). Manténgalo pulsado durante 3 segundos aprox. o más para apagar las gafas 3D. (El indicador luminoso se encenderá 3 veces).
Cambio de modo
Manténgalo pulsado durante 1 segundo aprox. para cambiar el modo entre 3D y 2D (vea una imagen 3D en 2D). Si la alimentación está apagada, manténgalo pulsado durante 5 segundos aprox. para cambiar al modo de registro. Para obtener información sobre el registro, consulte la página de Registro. (p6) página 9
- Luz indicadora
Se ilumina o parpadea durante el uso para indicar un estado.
Estado de la luz indicadora
| Luz indicadora | Estado |
| Se ilumina en rojo durante 2segundos cuando se enciende | Nivel de batería suficiente |
| Parpadea 5 vezes cuando se enciende | Nivel bajo de batería |
| Parpadea en rojo | Realizando el registrar |
| Parpadea en rojo una vez cada 1segundo | Realizando la reconexión con el televisor |
| Parpadea rojo 3 vezes | Apagado (manténgalo pulsado durante más de 3segundos durante el uso, o apagado automatico al producirse un fallo de regreso / reconexión, o cuando se pierde la conexión.) |
| Parpadea rojo una vez cada 2segundos cuando está en uso | El modo 3D está seleccióndo |
| Parpadea rojo dos veces cada 4segundos cuando está en uso | El modo 2D está seleccióndo |
Registro
■ Primer registro
Realice el primer registro cuando utilice las gafas 3D por primera vez.
- Encienda el televisor para ver.
- Pulse el botón de encendido durante 1 segundo aproximadamente para encender las gafas 3D.
El indicador se ilumina durante unos 2 segundos y después parpadea.
Las gafas 3D se encenderán e iniciarán el registro.
Coloque las gafas 3D dentro de una distancia de 50 cm del televisor cuando se esté realizando el registro.

- Tras completar el registro correctamente, las gafas 3D se reconectarán automáticamente con el TV cada vez que estas se enciendan cerca del TV, si está en modo 3D.
Volver a realizar el registro
Cuando falla la conexión con un televisor que ya está registrado o cuando se usa un televisor, vuelva a registrar las gafas 3D.
- Encienda el televisor para ver.
- A menos de 50 cm del TV, pulse el botón de encendido hasta que el indicador se ilumine, y después suéltelo para iniciar el registro.
- Tras completar el registro correctamente, las gafas 3D se reconectarán automáticamente con el TV cada vez que estas se enciendan cerca del TV, si está en modo 3D.
- Si el registro falla, las gafas 3D se apagarán. En este caso, apague el televisor y realice todas las operaciones indicadas desde el paso 1.
Almacenamiento y limpieza
- Límpielas usando un paño suave y seco.
- Si limpia las gafas 3D con un paño suave que está cubierto de polvo o suciedad, puede que las gafas se rayen. Quite todo el polvo que pueda haber en el paño antes de usarlo.
- No use benceno, disolvente o cera en las gafas 3D, de lo contrario podría dañar la pintura.
- No sumerja las gafas 3D en líquidos como agua a la hora de limpiarlas. Evite lugares con humedad excesiva o con temperaturas altas cuando almacene las gafas 3D.
- Debido a la fragilidad y fácil rotura del obturador de cristal líquido (lentes), tenga mucho cuidado cuando las limpie.

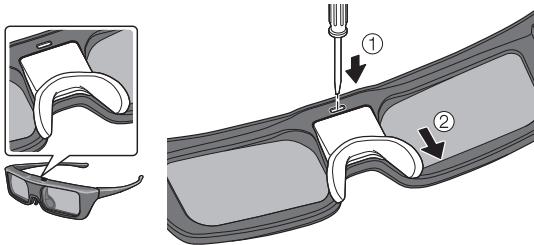

Sustitución de la batería
Cuando la batería empiece a agotarse, el indicador luminoso parpadeará 5 veces cada vez que encienda las gafas 3D. En tal caso, se recomienda sustituir la batería cuanto antes.
- Deseche las baterías gastadas como residuos no inflamables, o respetando la legislación local de su zona sobre eliminación de residuos.
- Retire la tapa de la batería mediante la punta de un lápiz o un destornillador (pequeño), etc.

- Sustituya la batería (batería de litio tipo botón CR2025).
- Si encuentra dificultades, retírela con la punta del destornillador.
- Tenga en cuenta la polaridad correcta (⊕ o ⊖).

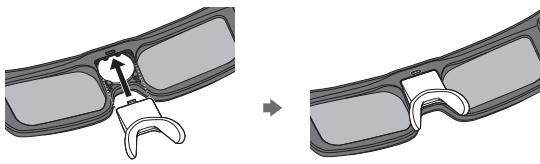

- Coloque la cubierta de la batería.

Resolución de problemas / Preguntas y respuestas
Compruebe primero lo siguiente. Si no soluciona el problema, por favor contacte con el establecimiento de compra.
No es posible registrar unas gafas 3D en un televisor.
¿Es compatible el televisor con estas gafas 3D?
Use las gafas 3D con televisores compatibles. (página 1)
► Deje las armas de 1 minuto después de descolarla unidad en el modo de registro de dispositivo?
El establecimiento del registro se inicia de forma automática si deja que pase más de 1 minuto. Establezca el registro del televisor y las gafas 3D conectadas en una posición lo más cercana posible el uno del otro.
Las imágenes no son tridimensionales.
¿Ya registrar el televisor con las gafas 3D?
Realice el registro con el televisor para poder ver. (página 9)
¿Están las gafas 3D en el modo 3D?
Pulse el botón de encendido una vez para cambiar entre 3D y 2D.
¿La configuración de imagen está ajustada a imágenes en 3D?
Acuda a las instrucciones de funcionamiento del televisor.
Pueden darse ciertas diferencias individuales por las cuales las imágenes en 3D pueden ser difíciles de ver o no ser vistas, especialmente en sistemas que tienen una graduación diferente entre el ojo izquierdo y el derecho.
Tome las medidas oportunas (lleve gafas graduadas, etc.) para corregir su vista antes de usar las gafas 3D.
¿Hay otros objetos situados entre las gafas y la televisión?
El indicador no se ilumina al pulsar el botón de encendido de las gafas 3D.
La pila está demasiado baja para hacer funcionar las gafas 3D.
La lámpara indicadora no se enciende cuando mantiene pulsado el botón de encendido durante 1 segundo; esto indica que la pila está completamente agotada. Sustituya la pila por una nueva.
Especificaciones
Tipo de cristal
Obturador de cristal líquido
Rango de visualización
0°C - 40°C
Batería
Pila de botón de litio CR2025. Tiempo de autonomía: aprox. 75 horas.
Rango de visualización*
Dentro de un radio de 3.2 m desde la superficie del televisor.
Materiales
Cuerpo principal: resina. Zona de las lentes: cristal líquido.
Sistema de comunicación
Banda de 2.4 GHz FH-SS (espectro ensanchado por salto de frecuencia).
Dimensiones (almohadilla de la nariz no incluida)
| Modelos | TY-ER3D5ME |
| Anchura | 164.7 mm |
| Altura | 41.0 mm |
| Longitud total | 170.7 mm |
| Masa | Aprox. 34 g |
* Rango de visualización
- Existen diferencias en el rango de visualización de las gafas 3D dependiendo de cada persona.
- Es probable que las gafas 3D no funcionen correctamente debido al alcance visual.
Declaración de conformidad (DdC)
Por la presente, Panasonic Corporation declara que sus gafas de 3D cumplen con los requisitos esenciales y con las disposiciones pertinentes de la Directiva 1999/5/CE.
Si desea obtener una copia de la declaración DdC original de estas gafas de 3D, acceda al siguiente sitio web:
http://www.doc.panasonic.de
La marca gráfica y los logotipos Bluetooth son propiedad de Bluetooth SIG, Inc. y cualquier uso de dichas marcas por parte de Panasonic Corporation se realiza bajo licencia.
Otras marcas comerciales y denominaciones comerciales pertenecen a sus respectivos propietarios.
Información sobre la eliminación para los equipos eléctricos y electrónicos usados (particulares)

La aparición de este símbolo en un producto y/o en la documentación adjunta indica que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general.
Rogamos deposite este producto en los puntos de recogida de los sistemas de gestión de residuos que existen al efecto, y no en los contenedores habituales de basura.
Para empresas de la Unión Europea
Si desea desechar equipos eléctricos y electrónicos, póngase en contacto con su distribuidor o proveedor para que le informe detalladamente.
Información sobre la eliminación en otros países no pertenecientes a la Unión Europea
Este símbolo solo es válido en la Unión Europea.
Si desea desechar este producto, póngase en contacto con las autoridades locales o con su distribuidor para que le informen sobre el método correcto de eliminación.
Contacto:
Distancia de visión*
Dentro de 3.2 m de la pantalla del televisor.
Materiales
Carcasa principal: Polímero
Lente: Policarbonato
Sistema de comunicación
2.4 GHz, tecnología FH-SS (espectro ensanchado por salto de frecuencia)
Dimensiones (sin la base)
| Mоdensi | TY-ER3D5ME |
| ШирINA | 164.7 MM |
| Висota | 41.0 MM |
| Загалын довхина | 170.7 MM |
| Масa | Прибл. 34 r |
*Distancia de visión
La distancia de visión en 3D puede variar según las características del visor. Las imágenes que se transmiten a los visores 3D y que se encuentran dentro de los límites de la distancia de visión pueden mostrarse incorrectamente.
La palabra Bluetooth y los logotipos son marcas comerciales registradas de Bluetooth SIG, Inc., y Panasonic Corporation los utiliza bajo licencia.
Las demás marcas comerciales y nombres comerciales son propiedad de sus respectivos dueños.
Información sobre el producto
Vida útil
1(Odun) pik
3po6neHO B Kntai
Bvpo6nK:
Panasonic Corporation
PanhacOHKopnpen
Adepea Bnpo6Hnka:
Ocaka, JnoHia

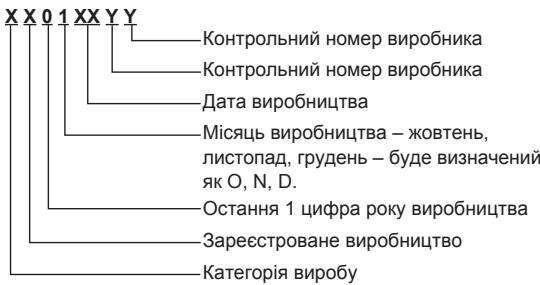

Hapnikla:

Inhopmaizu ytoytni3auiB kpaHax, kI He BXoJrB EcbpebckKm Co103

DAnH CmB0J dIiChN TiIbKn Ha TepuToopii EcbPoneBcKo CoO3y.IPi Notpe6i Ytunl3a-ii DaHOro BnOby 3eRhiTcAo MiCueBoro KepiBnTu a6o DnEpa 0do npAbnBHoro MeToyo II 3diChENHa.
IhOpmaiHnIeHTp Panasonic
MixhapoDi H3BiHKn Ta D3BiHKn 3 KneBa: +380-44-490-38-98
Be3koTobHi 3D3BInKn 3i CtaioHapHX Tepeohib B Mekax
UkpaHn:8-800-309-8-800
Panasonic Corporation
Importante: Por favor, conserve siempre el justificante de compra.
El plazo de vigencia de esta GARANTÍA, contado desde la fecha de compra, es de 2 AÑOS para las siguientes categorías de producto: Televisión, Cámaras de video, Fotografía Digital, Audio, HiFi, DVD y Blu-ray.
Condiciones de validez de la garantía:
- Reparación gratuita, en nuestros Servicios Técnicos Autorizados, de cualquier componente averiado por un eventual defecto de fabricación, incluidas la mano de obra necesaria para dicha reparación, la reposición del software preinstalado de Panasonic y la puesta a punto del aparato. El Teléfono de atención a usuarios es el 902 15 30 60.
- La garantía no incluye las instalaciones, las puestas en marcha ni las intervenciones en softwares instalados por terceros o con licencias conferidas por terceros, así como tampoco la limpieza o mantenimiento periódico del producto, ni la sustitución de consumibles y piezas defectuosas por desgaste natural debido a un uso inapropiado.
- Almacenamiento de datos informativos. Es responsabilidad del usuario hacer copias de seguridad de los programas de software, datos o información almacenada en cualquier dispositivo de almacenamiento (discos duros, tarjetas de memoria y otros). Si durante el proceso de reparación, el contenido del disco duro o de cualquier otro dispositivo de almacenamiento de datos se alterara, borrara, modificara o perdiera, Panasonic España, Sucursal de Panasonic Marketing Europe GmbH y sus Servicios Técnicos Autorizados no se hacen responsables de los efectos producidos en ellos. Los discos duros u otros dispositivos de almacenamiento reemplazados bajo esta GARANTÍA serán suministrados con el software o datos originales de fábrica, y no contendrán el software o los datos instalados por terceros.
- En el caso de que la avería obedezca a un uso indebido o a causas ajenas al uso normal y doméstico del aparato, si el mismo hubiese sido reparado o modificado por personas ajenas a nuestros Servicios Técnicos Autorizados o si se comprobase que realmente fue vendido con anterioridad a la fecha indicada en el justificante de compra, el aparato en cuestión quedaría automáticamente excluido de los beneficios de la garantía. En tales casos, indefectiblemente, la correspondiente reparación iría a cargo del cliente.
- El Servicio Técnico Autorizado podrá exigir la presentación del justificante de compra del aparato junto con este documento, por lo que se recomienda su conservación durante el plazo de validez de la garantía. Esta garantía no afecta a los derechos estatutarios del consumidor amparados por la legislación vigente aplicable. 6. Esta garantía sólo es válida en los territorios de la Unión Europea, Espacio Económico Europeo, Turquía, Macedonia, Serbia, Croacia, Bosnia-Herzegovina y Suiza para los productos comprados y utilizados únicamente dentro de estos.
Si el país de realización es diferente del país donde se realizó la compra, el servicio se realizará de acuerdo con los términos y condiciones aplicables en el país de realización, excepto en aquellos casos donde el periodo de garantía en el país de la compra sea más prolongado que en el país de realización, en cuyo caso el periodo de garantía aplicable será el del país de compra.
Panasonic España,
Sucursal de Panasonic Marketing Europe GmbH WTC Almeda Park
Plaça de la Pau, s/n / Edificio 8, planta baja 08940 Cornellà de Llobregat (Barcelona) Telf. 902 15 30 60
Electrónica Integral de Canarias, S.A. (para las Islas Canarias) Juan Ravina Méndez, 7 38009 Santa Cruz de Tenerife Telf. 922 202 527 - Fax 922 204 435
