TYER3D5ME - Acessório para televisão PANASONIC - Manual de utilização gratuito

Tipo de produto	Óculos 3D ativos
Marca	Panasonic
Modelo	TYER3D5ME
Categoria	Acessório para televisor
Dimensões (L x A x P)	164,7 x 41,0 x 170,7 mm
Peso	Aproximadamente 34 g
Alimentação	Pilha botão de lítio CR2025
Autonomia	Aproximadamente 75 horas
Tipo de lentes	Obturador de cristal líquido
Distância de utilização	Até 3,2 m do televisor
Sistema de comunicação	Bluetooth® 2,4 GHz FH-SS
Materiais	Corpo: resina; Lentes: vidro de cristal líquido
Temperatura de funcionamento	0°C a 40°C
Modos disponíveis	3D e 2D (visualização de imagem 3D em 2D)
Funções principais	Registro (emparelhamento) com o televisor, desligamento automático, indicador de nível de pilha
Manutenção e limpeza	Pano macio e seco; não usar benzina, diluente ou cera; não mergulhar em água
Segurança	Não usar em hospitais, a menos de 22 cm de um marca-passo; não desmontar; respeitar a distância de visualização (3x altura da imagem)
Peças sobressalentes e reparabilidade	Pilha substituível (CR2025); garantia de 12 meses peças e mão de obra
Informações gerais	Compatíveis com televisores Panasonic HD 3D com Bluetooth®; primeira utilização: emparelhamento necessário

Perguntas frequentes - TYER3D5ME PANASONIC

Como emparelhar os óculos 3D com o meu televisor Panasonic?

Para o primeiro emparelhamento, ligue o televisor, depois pressione o botão de alimentação dos óculos por cerca de 1 segundo. O indicador pisca. Coloque os óculos a 50 cm do televisor durante o registro. Uma vez emparelhados, eles se reconectam automaticamente.

O que fazer se os óculos 3D não ligarem?

Se o indicador não acender, a pilha está completamente descarregada. Substitua a pilha botão CR2025 por uma nova. Respeite a polaridade + e -.

Como limpar os óculos 3D?

Use um pano macio e seco. Agite o pano para remover o pó antes de usar. Não use benzina, diluente ou cera. Não mergulhe os óculos em água.

Por que as imagens 3D não são exibidas corretamente?

Verifique se os óculos estão no modo 3D (pressione brevemente o botão de alimentação para alternar entre 3D e 2D). Certifique-se de que o televisor está no modo 3D e que os óculos estão emparelhados. A distância de visualização recomendada é de 3 vezes a altura da imagem.

Qual é a autonomia dos óculos e como saber se a pilha está fraca?

A autonomia é de aproximadamente 75 horas. Quando a pilha está fraca, o indicador pisca 5 vezes ao ligar. Substitua a pilha por uma CR2025 rapidamente.

Os óculos 3D são compatíveis com outras marcas de televisores?

Estes óculos foram projetados para televisores Panasonic compatíveis com 3D que utilizam a tecnologia Bluetooth®. Eles podem não funcionar com outras marcas. Consulte a lista de modelos compatíveis no site da Panasonic.

Como alternar do modo 3D para o modo 2D?

Pressione brevemente (cerca de 1 segundo) o botão de alimentação. O indicador pisca duas vezes a cada 4 segundos no modo 2D. Pressione novamente para voltar ao modo 3D.

O que fazer se a conexão for perdida durante o uso?

O indicador pisca uma vez por segundo durante a reconexão. Se a reconexão falhar, os óculos desligam automaticamente. Reemparelhe-os seguindo o procedimento de registro (pressione o botão de alimentação por cerca de 5 segundos para entrar no modo de registro).

Existem precauções a tomar para crianças?

Os óculos 3D não são recomendados para crianças menores de 5-6 anos. As crianças devem ser supervisionadas ao usá-los. Remova os óculos antes de se mover para evitar quedas.

Como descartar os óculos 3D e a pilha usada?

Não jogue os óculos no lixo doméstico. Deposite-os em um ponto de coleta de resíduos elétricos e eletrônicos. A pilha CR2025 deve ser removida e reciclada separadamente de acordo com a regulamentação local.

MANUAL DE UTILIZADOR TYER3D5ME PANASONIC

Instruções de operação Óculos 3D

• Antes de operar este produto, leia as instruções cuidadosamente e guarde este manual para uso futuro.
• Antes de usar este produto, certifique-se de ler "Precauções de segurança" e "Precauções de Utilização" (páginas 1 - 6).

Estes Óculos 3D podem ser usados para HDTV da Panasonic com Tecnologia 3D e Tecnologia sem fios Bluetooth®.

Para obter as informações mais recentes sobre os modelos aplicáveis, visite o nosso sítio na Web.

http://panasonic.com/

Este produto não pode e não deve ser usado como óculos de sol.

Precauções de segurança

Aviso

Acerca do local proibido

• Não use os Óculos 3D no hospital ou em outras instituições de saúde.

• Não use os Óculos 3D perto de equipamentos de controlo automático, como uma porta automática, um aparelho de alarme de incêndio, ou outros.

• Mantenha sempre os Óculos 3D a uma distância de 22 cm dos implantes de pacemakers, ou de outros equipamentos médicos implantáveis.

As ondas de rádio dos Óculos 3D podem influenciar o pacemaker cardíaco implantável ou o funcionamento de equipamentos semelhantes.

Desmontagem

• Não desmonte ou modifique os óculos 3D.

Cuidado

Bateria

• Uma instalação incorreta pode provocar uma fuga do eletrólito, corrosão e explosão. Substitua apenas por uma do mesmo tipo ou equivalente.
• Não utilize pilhas recarregáveis (Ni-Cd, etc.). Não queime nem abra as pilhas. As pilhas não devem ser expostas a calor excessivo, como luz solar, fogo ou fonte de calor semelhante.
• Certifique-se de que as pilhas são corretamente eliminadas. Retire a pilha da unidade quando esta não for utilizada por um período de tempo prolongado para evitar fuga do eletrólito, corrosão e explosão.

Sobre os óculos 3D

• Não deixe cair, aplique pressão ou pise nos óculos 3D.
• Cuidado com as pontas da armação quando colocar os óculos 3D.
• Mantenha sempre os óculos 3D em um local fresco e seco.
• Cuidado para não prender o dedo na parte dobrável dos óculos 3D.
• Preste atenção especial quando crianças estiverem usando este produto.

Assistindo a conteúdo em 3D

• Não use os óculos 3D se você possuir histórico de muita sensibilidade à luz, problemas cardíacos ou possuir qualquer outra condição médica.
• Pare de usar os óculos 3D imediatamente se você sentir cansaço, desconforto ou qualquer outra sensação desconfortável. Descanse apropriadamente antes de assistir a um cinema em 3D. Descanse entre 30 a 60 minutos depois de assistir a conteúdo em 3D em dispositivos interativos como computadores ou jogos em 3D. Cuidado para não bater na tela da televisão ou em outra pessoa acidentalmente. Ao usar os óculos 3D, a distância entre o usuário e a tela pode ser julgada incorretamente. Os óculos 3D devem ser usados apenas ao assistir a conteúdo em 3D.
• Não incline sua cabeça e/ou os óculos 3D quando assiste a uma imagem em 3D. Mantenha seus olhos e os óculos 3D nivelados horizontalmente com a televisão. Se você sofre de quaisquer problemas de visão (hipermetropia, miopia, astigmatismo, diferenças de visão entre o olho direito e o esquerdo), certifique-se de corrigir sua visão antes de usar os óculos 3D.
• Pare de usar os óculos 3D se você puder ver claramente imagens duplas ao assistir a conteúdo em 3D.
• Não use os óculos 3D a uma distância menor do que a recomendada.

A distância recomendada é 3 vezes maior que a altura da imagem.

Por exemplo,

televisor de 40 polegadas 1.5 m ou mais

televisor de 42 polegadas 1.6 m ou mais

televisor de 47 polegadas 1.8 m ou mais

televisor de 48 polegadas 1.8 m ou mais

televisor de 50 polegadas 1.9 m ou mais

televisor de 55 polegadas 2.1 m ou mais

televisor de 58 polegadas 2.2 m ou mais

televisor de 60 polegadas 2.3 m ou mais

televisor de 65 polegadas 2.4 m ou mais

• Quando a parte superior e inferior da tela for escura, como em filmes, assista à tela a uma distância de 3 vezes a altura da imagem. (Isso torna a distância menor do que o número recomendado acima.)

Uso dos óculos 3D

Os óculos 3D não devem ser usados por crianças com menos de 5-6 anos de idade. Todas as crianças devem ser supervisionadas com atenção por pais ou responsáveis, que devem garantir sua segurança e saúde durante o uso dos óculos 3D. Antes de usar os óculos 3D, certifique-se de que não haja objetos quebráveis perto do usuário, para evitar danos ou lesões acidentais. Remova os óculos 3D antes de se movimentar para evitar quedas ou lesões acidentais. Use os óculos 3D apenas para a finalidade destinada e nada mais. Não use se os óculos 3D estiverem danificados. Pare de usar os óculos 3D imediatamente se ocorrer uma falha ou mau funcionamento. Pare de usar os óculos 3D imediatamente se notar qualquer vermelhidão, dor ou irritação na pele ao redor do nariz ou têmporas. Em casos raros, os materiais usados nos óculos 3D podem causar uma reação alérgica.

Precauções de Utilização

• Não deixe cair ou dobre os óculos 3D.
• Não pressione ou arranhe a superfície do obturador de cristal líquido.
• Não use dispositivos (como telefones celulares ou transceptores pessoais) que emitam fortes ondas eletromagnéticas perto dos óculos 3D, pois isso pode causar mau funcionamento dos óculos 3D.
• Não use os óculos 3D fora do intervalo de temperatura de utilização especificado (página 14). Se a sala for iluminada por lâmpadas fluorescentes (50 Hz) e as lâmpadas parecerem piscar ao usar os óculos 3D, apague as lâmpadas fluorescentes.
• O conteúdo em 3D não será visível corretamente se os óculos 3D forem usados de cabeça para baixo ou de trás para frente.
• Não use os óculos 3D ao assistir a outras imagens que não sejam imagens em 3D. Outros tipos de monitores (como telas de computador, relógios digitais ou calculadoras, etc.) podem ser difíceis de ver enquanto os óculos 3D estiverem em uso.
• Uso de ondas de rádio
• Esta unidade usa a banda ISM de frequência de rádio de 2.4 GHz (Bluetooth®). No entanto, outros equipamentos sem fio podem usar a mesma frequência. Para evitar interferência de ondas de rádio de outros equipamentos, certifique-se de tomar nota das indicações seguintes.
• Restrição de utilização: Para usar apenas no seu país.
• Limite de utilização

O limite de utilização é até aproximadamente os 3,2 m.

O limite pode ser inferior dependendo da estrutura do edifício, o ambiente e os obstáculos existentes entre o receptor e o transmissor. Esses obstáculos, por exemplo, paredes em betão armado e, em especial, portas metálicas, obstruem os sinais do transmissor.

• Interferências de outros equipamentos

Devido à interferência de rádio, podem ocorrer avarias caso a unidade esteja colocada demasiado próxima de outro equipamento. Recomendamos que mantenha a unidade o mais afastada possível dos seguintes dispositivos:

Dispositivos Bluetooth®, exceto esta unidade, redes LAN sem fios, micro-ondas, dispositivos automáticos de escritório, telefones sem fios e outros dispositivos eletrónicos.

A unidade destina-se a eliminar automaticamente a interferência de rádio destes dispositivos domésticos. No entanto, as avarias podem surgir quando ocorrem interferências de rádio.

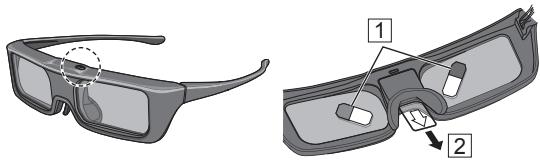

Identificação dos controlos

(N.º de peça: TY-ER3D5MA)

- Botão de ligar/desligar/mudar modo

Botão de alimentação

Pressione sem soltar durante cerca de 1 segundo para ligar os Óculos 3D. (O indicador luminoso acende-se durante 2 segundos.) Pressione sem soltar durante 3 segundos ou mais para desligar os Óculos 3D. (O indicador luminoso acende-se 3 vezes.)

Mudança de modo

Pressione sem soltar durante cerca de 1 segundo para alternar entre os modos 3D e 2D (visualizar uma imagem 3D em 2D). Quando a alimentação estiver desligada, pressione sem soltar durante cerca de 5 segundos para alternar para o modo de registo. Para mais informações sobre o registo, consulte a página Registo (página 9).

- Lâmpada indicadora

Acende-se ou fica intermitente durante a utilização para indicar o estado.

Status da lâmpada indicadora

Lâmpada指示ora	Estado
Acende-se a vermelho durante 2segundos quando ligado	Nível de bateria suficiente
Fica intermitente vermelho 5 vezes quando ligado	Nível de bateria baixo
Pisca vermelho	Ao registrar
Pisca vermelho a cada 1segundo	Ao voltar a ligar ao televisor
Fica intermitente a vermelho 3 vezes	Alimentação desligada (Pressione sem soltar durante mais de 3 segundos quando emutilação, ou desliga-se automaticamente quando o registo /Nova ligação falha ou perdeu-se a ligação.)
Fica intermitente a vermelho a cada 2segundos quando estiver emutilação	É selecionado o modo 3D
Fica intermitente a vermelho das vezes a cada 4segundos quando estiver emutilação	É selecionado o modo 2D

Registo

Primeiro registo

Efetue o primeiro registo quando os Óculos 3D forem usados pela primeira vez.

1. Ligue o televisor para ver.
2. Pressione o botão de Alimentação durante mais de 1 segundo para ligar os Óculos 3D.

O indicador acende-se durante 2 segundos e depois pisca.

Os Óculos 3D ligar-se-ão e iniciarão o registo.

Coloque os Óculos 3D a uma distância de 50 cm do televisor quando o registo ocorre.

1. Depois de o registo terminar com êxito, os Óculos 3D ligar-se-ão automaticamente com o televisor quando os Óculos 3D forem ligados na proximidade do televisor no modo 3D.

Registar novamente

Quando a ligação com o televisor registado falhar, ou quando usar outro televisor, volte a registar os Óculos 3D.

1. Ligue o televisor para ver.
2. A uma distância de 50 cm do televisor, pressione o botão de Alimentação até o indicador se acender, antes de soltar para iniciar o registo.
3. Depois de o registo terminar com êxito, os Óculos 3D ligar-se-ão automaticamente com o televisor quando os Óculos 3D forem ligados na proximidade do televisor no modo 3D.
4. Se o registo falhar, os Óculos 3D desligar-se-ão. Neste caso, desligue a televisão e efectue a partir da etapa 1.

Armazenamento e limpeza

• Limpe usando um pano seco e macio.
• Limpar os óculos 3D com um pano macio que está coberto de poeira ou sujeira poderá arranhar os óculos. Remova qualquer poeira do pano antes de uso.
• Não use benzeno, solvente ou cera nos óculos 3D, pois isso pode fazer com que a pintura descasque.
• Não mergulhe os óculos 3D em líquido, como água, ao limpá-los.
• Evite armazenar os óculos 3D em locais quentes ou muito úmidos.
• Como os obturadores de cristal líquido (lente) são frágeis e facilmente quebráveis, tenha muito cuidado ao limpá-los.

Substituição da pilha

Quando a pilha ficar com pouca energia, o indicador luminoso piscará 5 vezes quando ligar os Óculos 3D. Neste caso, recomenda-se uma substituição precoce da pilha.

• Elimine as pilhas antigas como lixo não passível de queima ou de acordo com os regulamentos de eliminação de lixo na sua área local.

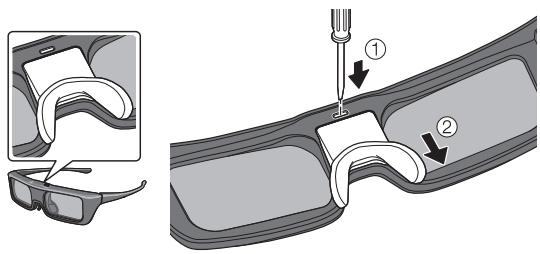

• Retire a tampa do compartimento da pilha utilizando a ponta de uma caneta ou chave de fendas (menos () ), etc.

1. Substitua a pilha (pilha de lítio botão-moeda CR2025).

No caso de dificuldade, retire-a com a ponta da chave. - Observe a polaridade correta ( ou ) .

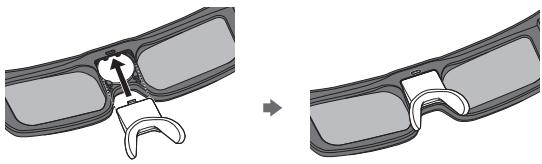

1. Coloque a tampa do compartimento da pilha no lugar.

Solução de problemas/P&R

Primeiro, verifique o seguinte. Se isto não resolver o problema, entre em contato com o revendedor.

Não foi possível registrar uns Óculos 3D no televisor.

O televisor fornece esses Óculos 3D?

Use os Óculos 3D com televisores compatíveis. (página 1)

Deixou passar mais do que 1 minuto depois de configurar a unidade no modo de registro do dispositivo?

O registro é automaticamente ignorado se passar mais do que 1 minuto. Defina o registro com o televisor e Óculos 3D ligados, colocados o mais próximo possível um do outro.

Imagens não são 3D.

O televisor foi registado com os Óculos 3D?

Efectue o registro com o televisor para avaliar. (página 9)

O modo dos óculos 3D está definido em 3D?

Prima o botão de ligar/desligar uma vez para alternar o modo entre 3D e 2D.

As configurações de imagem foram modificadas para imagens em 3D?

Para obter detalhes, consulte as instruções de operação da Televisão.

Diferenças individuais poderão ocorrer nas quais imagens em 3D são difíceis de ver ou não podem ser vistas, especialmente em usuários que tenham um nível de visão diferente entre o olho direito e o esquerdo.

Tome as providências necessárias (use óculos de grau, etc.) para corrigir sua visão antes de usar os óculos 3D.

Há óculos entre os óculos e a televisão?

A bateria está com energia insuficiente para encontrar uso os óculos 3D.

A lâmpada de indicação não acende quando liga os óculos mantendo o botão de ligar/desligar premido durante 1 segundo; isto indica que a bateria está completamente gasta. Substitua a bateria por uma nova.

Especificações

Tipo de objetiva

Bateria de lítio em forma de moeda CR2025

Tempo de operação: Aprox. 75 horas

Alcance de visão*

A uma distância de 3.2 m da superfície frontal da televisão.

Materiais

Corpo principal: Resina

Seção da lente: Vidro de cristal líquido

Sistema de comunicação

Dimensões (sem incluir a pena do protetor para nariz)

Modelos	TY-ER3DSME
Largura	164.7 mm
Altura	41.0 mm
Complemento Gerald	170.7 mm
Peso	Aprox. 34 g

• Alcance de visão
• Existem diferenças no alcance de visão dos óculos 3D entre indivíduos.
• Os óculos 3D podem não funcionar corretamente para o alcance da visão.

CE

Declaração de conformidade (DoC)

A Panasonic Corporation declara pelo presente que os seus Óculos 3D são compatíveis com os requisitos essenciais e outras disposições importantes da Norma 1999/5/EC.

Se desejar obter uma cópia do DoC original destes Óculos 3D, visite o seguinte site da Internet: http://www.doc.panasonic.de

Representante autorizado: Panasonic Testing Centre (PTC) Panasonic Europe Ltd. Winsbergring 15, D-22525 Hamburg, Germany

A marca da PALAVRA e logotipos Bluetooth® são da propriedade da Bluetooth SIG, Inc. e qualquer utilização dessas marcas pela Panasonic Corporation encontra-se licenciada.

Outras marcas comerciais ou marcas registadas pertencem aos respectivos proprietários.

Informações sobre a eliminação de resíduos para utilizadores de equipamentos elétricos e eletrónicos (utilizadores particulares)

Este símbolo nos produtos e/ou documentos anexos significa que os produtos elétricos e eletrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados. Para efetuar um tratamento, recuperação e reciclagem corretos, leve estes produtos para pontos de recolha próprios para o efeito, onde serão aceites gratuitamente. Em

alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente.

A eliminação correta deste produto ajudará a poupar recursos valiosos e a evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorreto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si.

Poderão ser aplicadas multas pela eliminação incorreta deste resíduo, de acordo com as leis locais.

Para utilizadores não particulares na União Europeia

Se pretender eliminar equipamento elétrico e eletrónico, contacte o seu revendedor ou fornecedor para obter mais informações.

Informações sobre a eliminação noutros países fora da União Europeia

Este símbolo só é válido na União Europeia.

Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correto.

Contacto:

Atenção: Por favor mantenha o seu comprovativo de compra (Fatura, Recibo ou Talão) durante o período de vigência da garantia.

• A loja onde adquiriu o equipamento
• Site: www.panasonic.pt
• Serviço de apoio ao Cliente: 707 78 00 70

A sua garantia Pan Europeia da Panasonic aplica-se ao seu produto. Pode obter uma cópia dos termos da garantia:
