MANUAL DE UTILIZADOR TY-WK4P1RW PANASONIC

Instruções de montagem

Suporte de instalação na parede do televisor com ecrã de plasma (Com ângulo ajustável) Antes de começar a trabalhar, leia com atenção estas instruções e o manual do televisor cor ecrã de plasma, para ter a certeza de que a montagem é feita correctamente.

(Guarde estas instruções. Pode precisar delas quando fizer a manutenção ou deslocar o suporte.)

Verifique se o local de instalação é suficientemente resistente para suportar uma utilização a longo prazo.

- Se a resistência se tornar insuficiente durante uma utilização prolongada, o televisor pode cair e provocar ferimentos em alguém.

O trabalho de montagem e ligação do equipamento só pode ser feita por um técnico de instalação qualificado.

- Uma montagem incorrecta pode fazer cair o equipamento e ferir alguém.

Inclua um factor de segurança quando calcular a resistência do local de montagem proposto.

- Se a resistência não for suficiente o televisor pode cair e ferir alguém.

Não faça a montagem num local que não suporte a carga.

- Se o local de montagem não for suficientemente resistente o equipamento pode cair.

Não desmonte nem modifique o suporte de instalação na parede.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

ATENÇÃO

Não utilize UM televisor e ecrãs diferentes dos indicados no catálogo.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Não faça a montagem em locais onde haja humidade, pó, fumo, vapor ou calor.

- Isso pode afectar o televisor com ecrã de plasma e provocar um incêndio ou choque eléctrico.

O trabalho de montagem ou desmontagem do televisor com ecrã de plasma tem de ser feito, pelo menos, por duas pessoas.

- O televisor com ecrã de plasma pode cair e ferir alguém.

Não o monte virado para cima, para os lados ou ao contrário.

- Se o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar um incêndio.

Deixe um espaço de pelo menos 10 cm por cima, dos lados e por baixo do televisor com ecrã de plasma e algum espaço livre entre o painel traseiro e a parede.

- O televisor com ecrã de plasma tem ranhuras de ventilação na parte superior e de sucção do ar na parte inferior e traseira. Se tapar essas ranhuras pode provocar um incêndio.

Instale o televisor com ecrã de plasma seguindo os passos especificados nestas instruções: Não faça a instalação de uma maneira diferente.

- Se não o fizer, a unidade pode cair e ficar danificada ou ferir alguém.

Instale os parafusos de fixação e o cabo de alimentação de maneira a que não fiquem em contacto com as peças do interior da parede.

- O contacto com objectos metálicos que possam existir no interior da parede pode provocar um choque eléctrico.

Utilize as peças especiais fornecidas para a instalação.

- Se não o fizer, o televisor com ecrã de plasma pode cair da parede e ferir alguém.

Retire o equipamento que não vai utilizar mais.

- Se não o fizer, o equipamento pode cair e ferir alguém.

Requisitos de manuseamento

1) Tenha cuidado ao seleccionar o local para instalação do televisor porque se o colocar num local onde esteja exposto directamente à luz solar ou junto de um aquecedor, pode perder a cor ou ficar deformado devido à luz ou calor.
2) Limpe o suporte de instalação na parede com um pano seco e macio (de algodão ou flanela). Se o suporte estiver muito sujo, limpe-o com um pano humedecido numa solução de detergente neutro e água e depois seque-o com um pano seco. Não utilize benzina, diluente ou cera para móveis pois pode danificar o revestimento.
(Para informações sobre a limpeza do ecrã, consulte o manual de instruções do ecrã. Se utilizar um pano com tratamento químico, siga as instruções fornecidas com o pano.)
3) Não cole fita adesiva ou etiquetas auto-colantes no equipamento. Se o fizer, pode sujar a superfície do suporte de instalação na parede. Não o deixe em contacto prolongado com produtos de borracha, vinil ou outros do género. (Se o fizer, pode deteriorar o equipamento.)
4) Tenha cuidado durante a instalação pois os choques podem provocar rachas no ecrã do televisor.

Atenção:

Este suporte destina-se apenas aos modelos de televisor com ecrã de plasma da Panasonic (Consulte a página 80-83).

A utilização com outros aparelhos pode causar instabilidade e ferir alguém.

A INSTALAÇÃO TEM DE SER FEITA POR UM PROFISSIONAL.

A PANASOÑIC NÃO SE RESPONSABILIZA POR DANOS MATERIAIS E/OU FERIMENTOS GRAVES, INCLUINDO A MORTE RESULTANTES DE UMA INSTALAÇÃO MAL FEITA OU DE UM MANUSEAMENTO INCORRECTO.

TY-WK4P1RW Suporte de instalação na parede (Ângulo ajustável) Peças utilizadas para montar o suporte de instalação na parede

① Ferragem superior e inferior da base (2)

② Ferragem esquerda da base do suporte (1)

③ Ferragem direita da base do suporte (1)

④ Parafusos M5x8 para montagem da estrutura (4)

Peças utilizadas na instalação

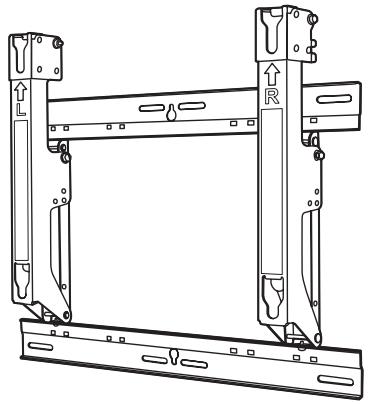

Vista da estrutura completamente montada

A Parafusos Allen M8×32 de cabeça de embeber (4)	D Espaçadores (4)
B Anilhas dentadas côncavas (x4) (4)	E Parafusos de fixação da unidade M5x50 (2)
C Espaçadores de isolamento (4)	F Chave Allen (incluída) (1)

Precauções para montagem do suporte de instalação na parede

O trabalho de montagem e remoção só deve ser efectuado por um técnico qualificado. Se montar ou desmontar a unidade incorrectamente, o ecrã pode cair e ferir alguém.
- O suporte de instalação na parede serve para montar o televisor de plasma numa parede vertical para visualização. Não monte o suporte numa superfície que não seja uma parede vertical.
Para garantir o funcionamento correcto do televisor com ecrã de plasma e evitar problemas, não faça a instalação em nenhum dos locais indicados a seguir.
- Perto de sprinklers ou detectores de fumo/incêndio
- Locais onde haja risco de exposição a vibrações ou impactos
- Junto de cabos de alta tensão ou fontes de alimentação dinâmicas
- Junto de fontes de magnetismo, calor, vapor de água ou fuligem
- Locais expostos ao ar que sai de um aparelho de aquecimento
- Locais onde possam formar-se gotas de condensação de um aparelho de ar condicionado ou outro aparelho.

♦ Faça a montagem utilizando as técnicas adequadas à estrutura e materiais do local que vai ser utilizado.

Utilize parafusos à venda no Mercado com um diâmetro nominal de 6 mm adequados ao material da parede (madeira, estrutura de metal, betão etc.) em que vai montar o suporte.

♦ Ligue a ficha do televisor a uma tomada de parede que seja de fácil acesso.

♦ Verifique se há uma boa circulação de ar para que a temperatura ambiente do equipamento não exceda os 40 °C. Se não o fizer, pode produzir-se calor dentro do televisor com ecrã de plasma e provocar problemas no funcionamento.

♦ Estenda um cobertor ou um pano no chão para que o televisor com ecrã de plasma e o chão não fiquem marcados ou riscados durante o trabalho de montagem e instalação.

- Quando aparafusar as peças, verifique se os parafusos não estão nem mal apertados nem apertados demais.

♦ Tome as precauções necessárias para garantir a segurança à sua volta durante a montagem e instalação ou quando se movimenta durante o trabalho.

♦ Não instale o televisor com ecrã de plasma por baixo das lâmpadas do texto (focos, lâmpadas de halogénio, etc.). Caso contrário, a caixa do televisor pode ficar torta ou danificada pelo calor.

1. Montagem do suporte de instalação na parede

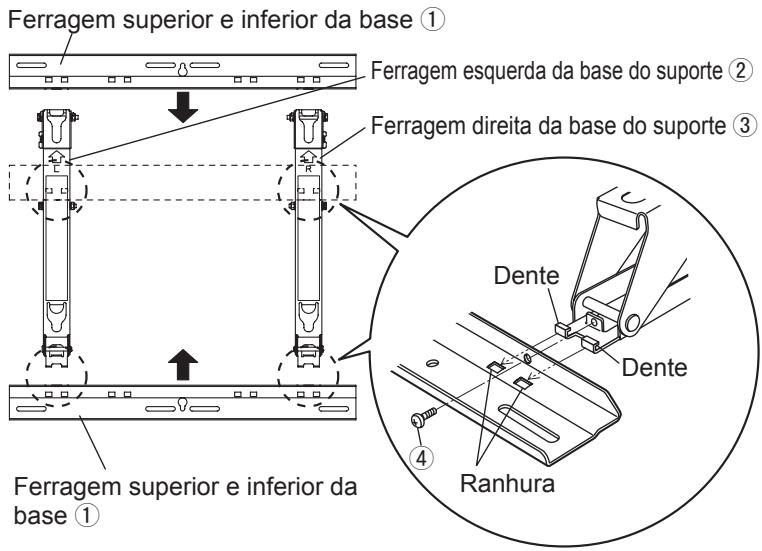

Coloque a ferragem superior e inferior da base ① e as ferragens esquerda e direita da base do suporte ② e ③, como se mostra na figura.

Encaixe as saliências (dentes) da ferragem esquerda e direita da base do suporte nas ranhuras (2 no lado esquerdo e 2 no lado direito) das ferragens superior e inferior da base e fixe as peças com os quatro parafusos ④ para montar a estrutura.

(Binário de aperto: 1.2 a 1.5 N•m)

2. Verificação da resistência do local de instalação

① O suporte de instalação na parede pesa cerca de 3,2 kg. Consulte o manual de instruções do televisor com ecrã de plasma e verifique o peso do modelo que vai instalar no suporte.

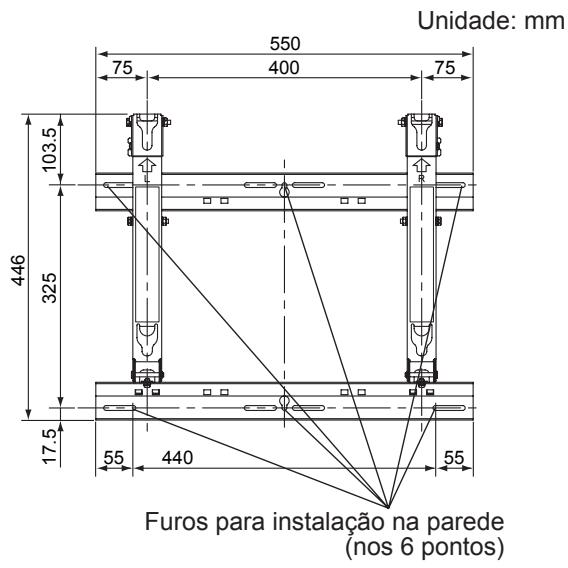

② Consulte o desenho do suporte de instalação na parede mostrado à direita e verifique a resistência da parede nas seis posições de instalação indicadas. Se a resistência de uma destas posições não for suficiente, reforçe-a adequadamente.

Notas

• Há cinco orifícios de montagem pré-furados na parte superior e outros cinco na parte inferior do suporte de instalação na parede. Utilize os orifícios restantes existentes, se a parede for de madeira ou de outro material e não for possível garantir um nível suficiente de resistência para a instalação e fixe a estrutura nas seis posições mostradas à direita.
  No entanto, não esqueça de que, dependendo dos materiais da superfície de montagem, podem aparecer rachas na superfície se colocar os parafusos em posições demasiado perto umas das outras.
• Não monte nem coloque nada a não ser um televisor com ecrã de plasma na estrutura: Não monte nem coloque qualquer outro produto.
• Para obter detalhes sobre as dimensões que se aplicam quando o televisor com ecrã de plasma é montado, consulte o desenho (na página 80-83).

Utilize os parafusos para fixar a estrutura.

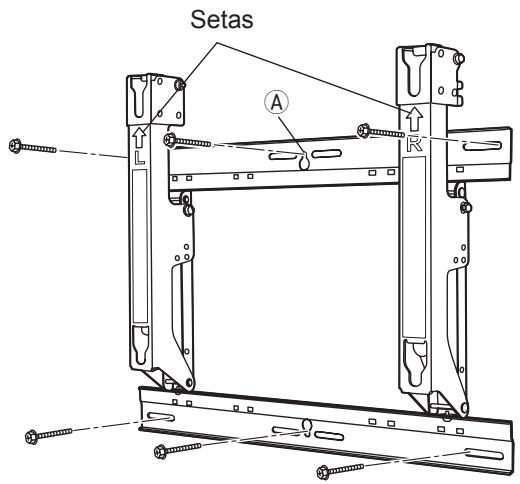

3. Montagem do suporte de instalação na parede

① Monte o suporte de instalação na parede de maneira a que as setas indicadas no mesmo fiquem a apontar para cima.
② Primeiro de tudo, aperte o parafuso do orifício central superior Ⓐ.
③ Use um nível para garantir que a estrutura não está inclinada para um lado e depois aperte os parafusos dos cinco orifícios restantes.

Notas

• Se for necessário embeber os parafusos ou porcas na parede antes de montar o suporte porque, por exemplo, a parede é de betão, localize as posições dos orifícios colocando a própria estrutura de montagem na parede ou calculando as posições dos orifícios baseando-se no desenho e depois embeba os parafusos e porcas de diâmetro nominal de 6 mm ou equivalente. Quando embeber os parafusos, verifique se as cabeças respectivas ficam saídas 10 a 15 mm da superfície da parede.
• Para montar o suporte na parede, use parafusos com um diâmetro nominal de 6 mm ou equivalentes à venda nas lojas de ferragens e adequados aos materiais da superfície de instalação na parede.
• Fixe os parafusos em pelo menos seis posições.

4. Ajustar o ângulo do suporte de instalação na parede

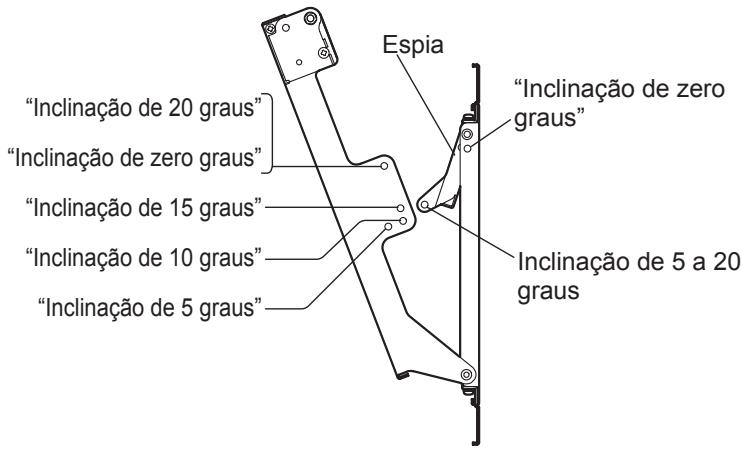

① O ângulo desta estrutura montada na parede pode ser ajustado em incrementos de 5 graus para uma das cinco posições que vão de “inclinação zero” até “inclinação de 20 graus”.
O suporte de instalação na parede é enviado de fábrica com o ângulo definido para “inclinação zero.” Para alterar o ângulo, retire os parafusos utilizados para o ajuste e mude a posição da espia
(Binário de aperto: 1.2 a 1.5 N•m)

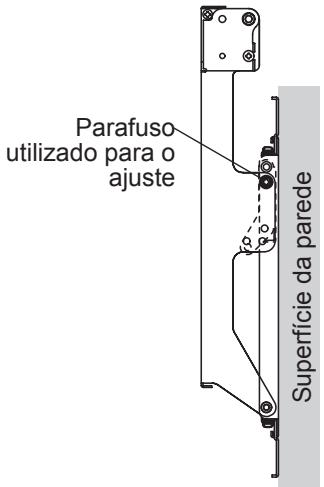

Quando o ângulo está ajustado para “inclinação de zero graus”

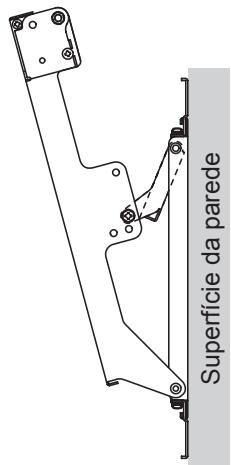

Quando o ângulo está ajustado para “inclinação de 15 graus”

Nota

- Quando utilizar determinados tipos de cabos HDMI (RP-CDHG80 ou RP-CDHG100) ou de PC, o cabo pode tocar na parede e danificar o terminal HDMI ou o terminal de entrada de PC do televisor. Se isso acontecer, ajuste o ângulo do suporte de instalação na parede, para que o peso não seja aplicado ao cabo.

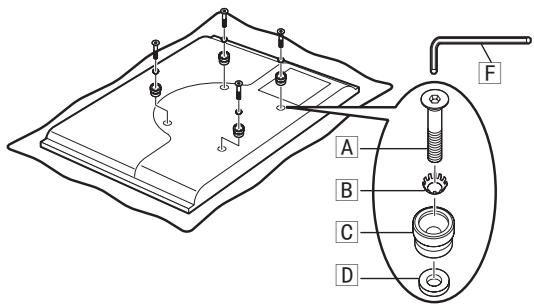

5. Instalar os espaçadores de isolamento no televisor com ecrã de plasma

① Coloque o televisor com ecrã de plasma virado para baixo em cima de um cobertor limpo ou outro pano sem pó nem sujidade e execute os passos indicados abaixo. Tenha cuidado para não riscar nem danificar o televisor com ecrã de plasma se este último tiver peças salientes.

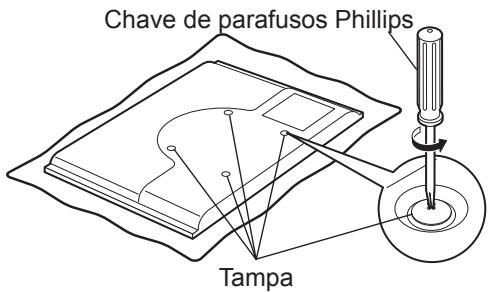

② Utilize uma chave de parafusos Phillips para retirar as tampas (4) do televisor com ecrã de plasma.

Nota

• Guarde as tampas que retirou num local seguro. (Vai precisar delas se utilizar uma base de instalação separada.)

③ Como se mostra na figura da direita, coloque os parafusos Allen de cabeça de embeber M8×32 A, as anilhas dentadas côncavas B, os espaçadores de isolamento C e os espaçadores D (x4 para cada peça) nos locais onde as tampas estavam instaladas, utilizando a chave Allen incluída F. (Binário de aperto: 3 a 4 N•m)

6. Montagem do televisor com ecrã de plasma no suporte de instalação na parede e ligação do mesmo aos outros componentes

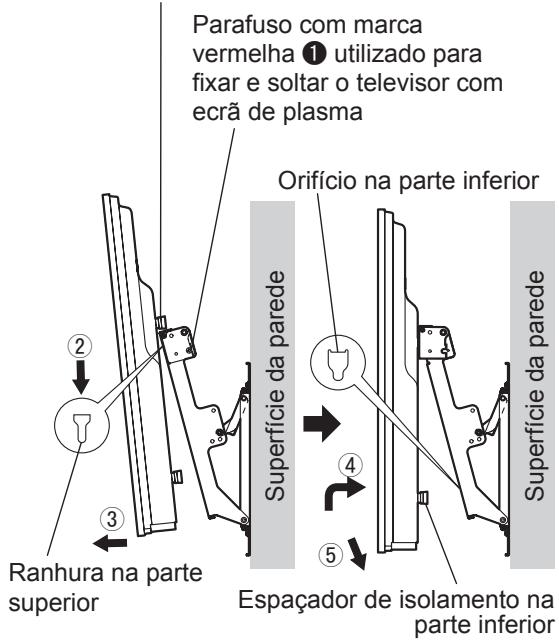

① Retire os parafusos da direita e da esquerda com a marca vermelha ① (um no lado esquerdo e outro no lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma.
② Instale os espaçadores de isolamento da parte superior do televisor com ecrã de plasma nas ranhuras da parte superior do suporte de instalação na parede e baixe o televisor.
③ Puxe o televisor de plasma para si, como se mostra na figura da direita e ligue-o aos outros componentes.
④ Depois de terminar as ligações, levante ligeiramente o televisor com ecrã de plasma e introduza os espaçadores de isolamento da parte inferior, nos orifícios da parte inferior do suporte de instalação na parede.
⑤ Agora baixe o televisor.

ATENÇÃO

- Se levantar demais o televisor com ecrã de plasma, a parte superior do mesmo desprende-se do suporte de instalação na parede.

Espaçador de isolamento na parte superior

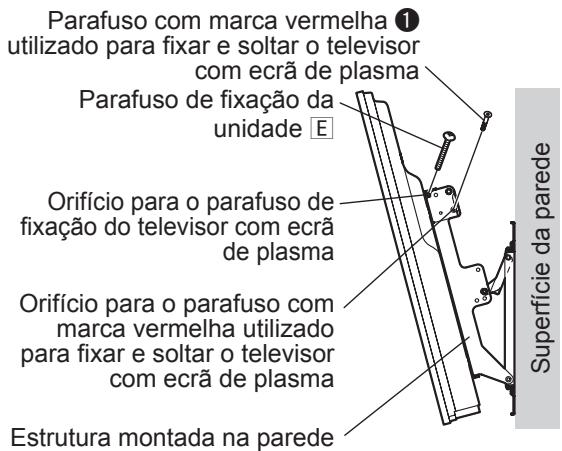

7. Fixar o televisor com ecrã de plasma.

① Instale os parafusos acessórios E (2) para fixar o televisor com ecrã de plasma aos orifícios laterais de montagem (lado esquerdo e lado direito) do suporte de instalação na parede utilizado para pender o televisor com ecrã de plasma.
② Aperte bem os parafusos da esquerda e direita com a marca vermelha ① (um no lado esquerdo e outro no lado direito) utilizados para fixar e soltar o televisor com ecrã de plasma aos orifícios de montagem respectivos, localizados no lado do suporte de instalação na parede do televisor com ecrã de plasma.

(Binário de aperto: 1,2 a 1,5 N•m)

Nota

- Para evitar que o televisor se solte do suporte, os parafusos de fixação respectivos têm de estar bem apertados E no lado direito e esquerdo das suas bases.

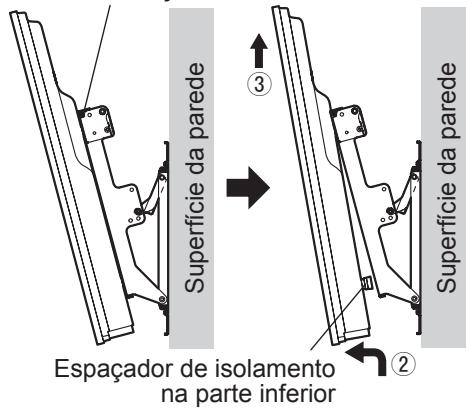

8. Como retirar o televisor com ecrã de plasma do suporte de instalação na parede

① Retire os parafusos de fixação E (um do lado direito e outro do lado esquerdo) instalados nos lados do suporte de instalação na parede.
② Levante a parte inferior do televisor com ecrã de plasma e puxe este último para si.
③ Depois de soltar os espaçadores de isolamento da parte inferior, levante o televisor, a direito, para cima.

Parafuso de fixação da unidade E
