MANUALE UTENTE TY-WK4P1RW PANASONIC

Istruzioni per il montaggio

Supporto per il montaggio a parete del televisore al plasma (con angolazione regolabile)

Prima di iniziare il montaggio leggere attentamente queste istruzioni ed il manuale dello televisore al plasma per poter procedere al montaggio in modo corretto.

(Conservare poi queste istruzioni che si renderanno necessarie per la manutenzione e l'eventuale spostamento della staffa.)

Accertarsi che il luogo di installazione sia sufficientemente robusto da sopportare l'utilizzo a lungo termine

- Se esso si indebolisce nel corso dell'utilizzo a lungo termine, l'apparecchio potrebbe cadere causando un infortunio.

Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l'espansione del sistema non devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati.

- Un montaggio non corretto può comportare la caduta dell'apparecchio, con conseguenti possibili lesioni personali.

Nel calcolo della forza del luogo prescelto per il montaggio tener sempre conto di un fattore di sicurezza aggiuntivo.

- In caso di forza insufficiente l'apparecchio potrebbe cadere, con conseguenti possibili lesioni personali.

Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio.

- Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio può cadere.

Non smontare o modificare la staffa per montaggio alla parete.

- L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Avvertenza

Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

- Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni.

Non utilizzare televisori diversi da quelli indicati nel catalogo.

- In caso contrario l'apparecchio può cadere, con conseguenti possibili danni all'apparecchio stesso e lesioni alle persone.

Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

- Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali.

Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario.

- Tali posizioni possono causare un eccessivo aumento di calore all'interno del televisore al plasma, con conseguenti possibili principi di incendi.

Lasciare intorno al televisore uno spazio di almeno 10 cm sui lati superiore, inferiore, destro e sinistro, lasciare una distanza tra il pannello posteriore e la parete.

- Sul televisore al plasma sono ubicate delle aperture di espulsione dell'aria calda sul lato superiore e di aspirazione dell'aria circostante sul lato inferiore e sul retro.

Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

- L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti interne della parete.

- Il contatto con un qualsiasi oggetto metallico all'interno della parete potrebbe causare scosse elettriche.

Per l'installazione, usare le parti costituenti di uso speciale.

- In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti.

Rimuovere il prodotto che non si ha più intenzione di usare.

- In caso contrario, potrebbe cadere e causare un incidente.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione ai raggi solari può causare lo scolorimento della superficie del televisore, mentre il calore che emana da apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore.
2) Pulire la staffa di montaggio su parete con un panno morbido e asciutto (di cotone o flanella). Se la staffa è molto sporca, togliere lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice di rivestimento. (Per le informazioni sul modo di pulire lo schermo, vedere il manuale di istruzioni dello schermo. Se si usa un panno trattato chimicamente, seguire le istruzioni che lo accompagnano.)
3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.)
4) Prestare attenzione durante l'installazione perché le scosse possono causare 'fessure al pannello' del televisore al plasma.

Attenzione:

Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere a pagine 80-83). L'uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

TY-WK4P1RW Staffa di montaggio alla parete (con angolazione regolabile)

Parti usate per l'assemblaggio della staffa di montaggio su parete

① Raccordi superiore e inferiore base
(2)

② Raccordo sinistro base staffa
(1)

③ Raccordo destro base

assemblaggio attrezzatura (4)

Parti usate per l'installazione

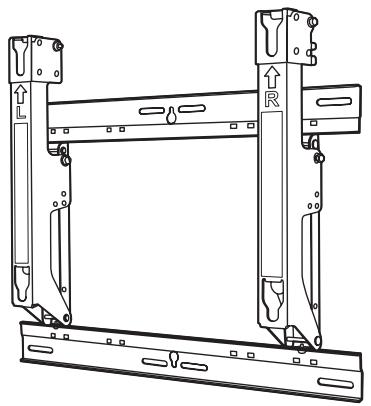

Veduta dell'attrezzatura interamente montata

A Viti esagonali a testa conica M8x32 (4)

D Distanziatori (4)

B Rondelle dentate concave (4)

E Viti di fissaggio unità M5x50

C Distanziatori isolanti (4)

F Chiave per brugole (attrezzo in dotazione) (1)

Precauzioni per il montaggio della staffa alla parete

• Il lavoro di installazione e di rimozione deve essere eseguito soltanto da un tecnico qualificato.
  Se si installa o rimuove l'unità in modo sbagliato, il televisore potrebbe cadere causando un incidente.
  ♦ La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per facilitarne la visione. Non montare l'apparecchio su pareti che non siano verticali.
  ♦ Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti:
• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo;
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuligginose;
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento;
• dove si potrebbero formare gocce di condensa da un climatizzatore o altra unità.

♦ Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio.

♦ Per il montaggio della staffa alla parete, usare viti di con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.).

♦ Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete facilmente accessibile.

♦ Fornire una ventilazione adeguata, in modo che la temperatura dell'ambiente nel quale si trova ubicato l'apparecchio non superi i 40 °C. In caso contrario l'interno dell'apparecchio potrebbe surriscaldarsi, con conseguenti possibili disfunzioni.

♦ Stendere una coperta o panno morbidi sul pavimento in modo che il televisore al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione.

♦ Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente.

♦ Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro.

Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

1. Assemblaggio della staffa di montaggio su parete

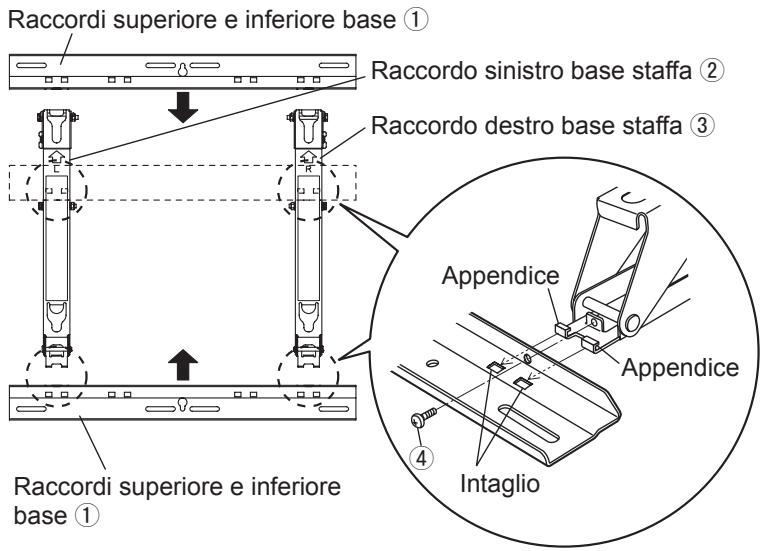

Disporre i raccordi superiore e inferiore della base ① e i raccordi sinistro e destro ② e ③ della base staffa come mostrato nella illustrazione.

Inserire le sporgenze (appendici) dei raccordi destro e sinistro base staffa negli intagli (2 a destra e 2 a sinistra) nei raccordi superiore e inferiore base, e fissare le parti usando le quattro viti ④ di assemblaggio attrezzatura. (Coppia di serraggio: da 1.2 a 1.5 N•m)

Raccordi superiore e inferiore base ① Raccordo sinistro base staffa ② Raccordo destro base staffa ③ Raccordi superiore e inferiore base ① Appendice Appendice Intaglio

2. Controllo della forza del luogo di installazione

① La staffa di montaggio su parete pesa circa 3,2 kg. Vedere il manuale di istruzioni dello schermo al plasma e controllare il peso dello schermo al plasma da installare sulla staffa di montaggio su parete.
② Vedere il disegno del profilo della staffa di montaggio su parete mostrato a destra e controllare la forza della parete sulle sei posizioni di installazione mostrate. Se la forza in una qualsiasi di queste posizioni è insufficiente, provvedere un rinforzo sufficiente.

Note

• Ci sono cinque fori di montaggio sulla parte superiore e altri cinque sulla parte inferiore della staffa di montaggio su parete.
  Usare i fori di riserva forniti se per la parete viene usato legno o altro materiale e non si può assicurare un livello sufficiente di forza di montaggio fissando l'attrezzatura sulle sei posizioni mostrate a destra.
  Tenere però presente che, a seconda del materiale che compone la superficie di montaggio, su di essa si potrebbero formare delle crepe se si usano le viti su posizioni che sono troppo vicine tra di loro.
• Montare o sistemare soltanto uno schermo al plasma sull'attrezzatura. Non montare o sistemare alcun altro prodotto.

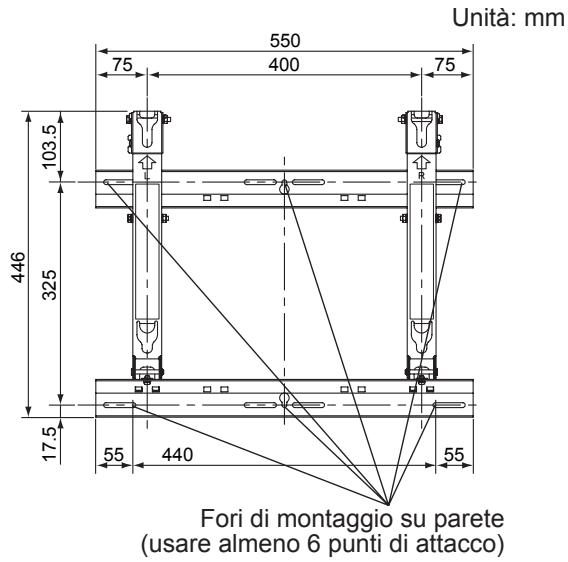

• Per i dettagli sulle dimensioni applicabili quando si monta lo schermo al plasma, vedere il disegno del profilo (a pagina 80-83).

Unità: mm 550 75 400 75 103.5 446 325 17.5 55 440 55 Fori di montaggio su parete (usare almeno 6 punti di attacco)

Bisogna assolutamente usare le viti per fissare l'attrezzatura.

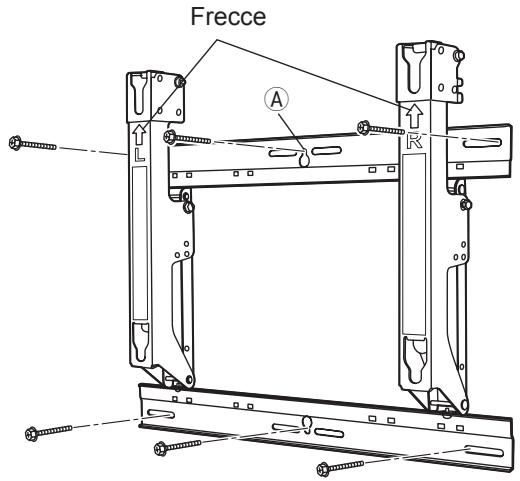

3. Installazione sulla parete della staffa di montaggio su parete

① Installare la staffa di montaggio su parete in modo che le frecce indicate su di essa siano rivolte in alto.
② Fissare prima di tutto la vite del foro centrale Ⓐ.
③ Usare una livella per accertarsi che l'attrezzatura non sia inclinata su di un lato, e fissare poi le viti nei cinque fori restanti.

Note

• Se prima dell'installazione della staffa di montaggio su parete è necessario incorporare bulloni o dadi perché la parete è, per esempio, di cemento, determinare la posizione dei fori mettendo in posizione sulla parete l'attrezzatura di montaggio su parete, oppure calcolare la posizione dei fori dal disegno del profilo, e incorporare poi i bulloni e i dadi con un diametro nominale di 6 mm o equivalente.
  Quando si incorporano i bulloni, accertarsi che la loro testa sporga di 10 o 15 mm dalla superficie della parete.
• Per l'installazione sulla parete della staffa di montaggio su parete, usare viti con un diametro nominale di 6 mm o equivalente, da acquistare in un negozio di ferramenta, adatte al materiale dell'area di installazione sulla parete.
• Fissare le viti in almeno sei posizioni.

Frecce A R

4. Regolazione dell'angolo della staffa di montaggio su parete.

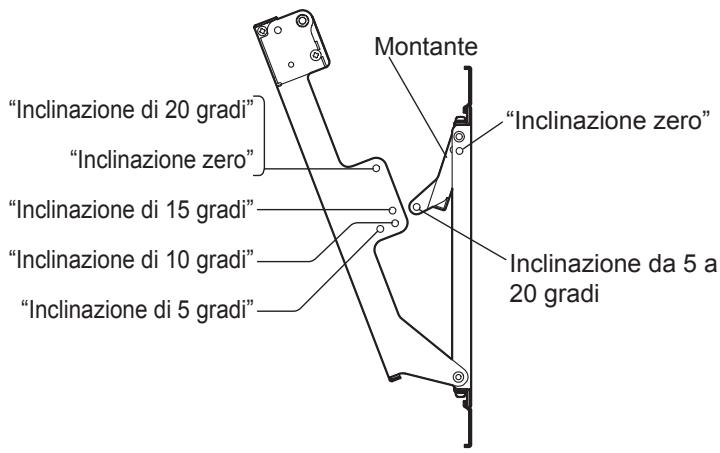

① L'angolo di questa attrezzatura di montaggio su parete può essere regolato in incrementi di 5 gradi su una di cinque posizioni, da “inclinazione zero” a “inclinazione di 20 gradi”. Quando la staffa di montaggio su parete è spedita dallo stabilimento di fabbricazione, l'angolo viene regolato a “inclinazione zero”. Per cambiare questo angolo, togliere le viti usate per la regolazione e cambiare la posizione del montante.

(Coppia di serraggio: da 1.2 a 1.5 N•m)

"Inclinazione di 20 gradi" "Inclinazione zero" "Inclinazione di 15 gradi" "Inclinazione di 10 gradi" "Inclinazione di 5 gradi" Montante "Inclinazione zero" Inclinazione da 5 a 20 gradi"

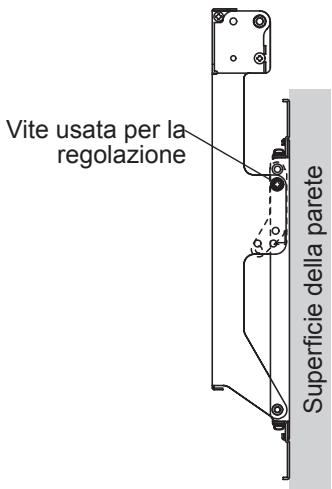

Se l'angolo è regolato a "Inclinazione zero"

Vite usata per la regolazione Superficie della parete

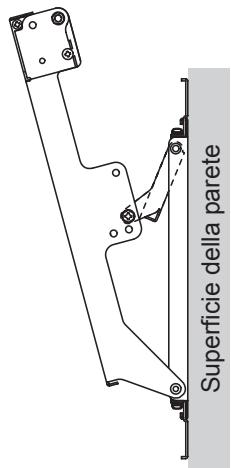

Se l'angolo viene regolato a “inclinazione di 15 gradi”

Superficie della parete

Nota

- Usando alcuni tipi di cavi HDMI (RP-CDHG80 o RP-CDHG100) o cavi PC, il cavo potrebbe toccare la parete e danneggiare il terminale HDMI o il terminale di ingresso PC del televisore.

In tal caso, regolare l'angolo della staffa di montaggio alla parete, in modo che il cavo non debba sopportare un peso.

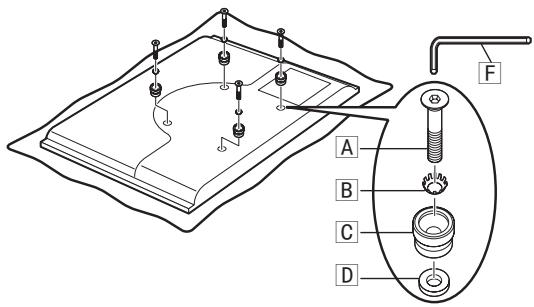

5. Installazione dei distanziatori isolanti sullo schermo al plasma

① Mettere lo schermo al plasma a faccia in giù su una coperta pulita o altro tessuto esente da sporco e sostanze estranee, e procedere come indicato sotto. Fare attenzione ai graffi o danni se lo schermo al plasma ha parti sporgenti.

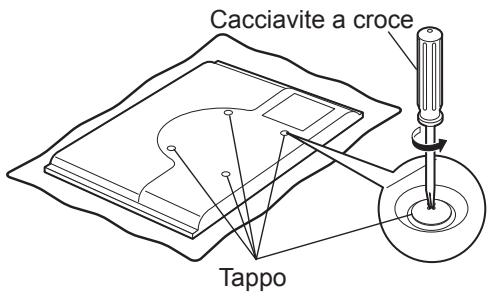

② Usare un cacciavite con testa a croce per togliere i tappi (x4) dallo schermo al plasma.

Nota

• Conservare in un luogo sicuro i tappi rimossi. (Essi sono necessari se si usa un supporto di installazione separato.)
  ③ Come mostrato nella illustrazione a destra, installare le viti esagonali a testa conica M8x32 A, le rondelle dentate concave B, i distanziatori isolanti C e i distanziatori D (4 per ciascuna parte) in dotazione, usando il cacciavite con testa a croce incluso F, sulle posizioni in cui erano precedentemente installati i tappi. (Coppia di serraggio: da 3 a 4 N•m)

Cacciavite a croce Tappo

6. Montaggio dello schermo al plasma sulla staffa di montaggio su parete e suo collegamento ad altri componenti

① Togliere le viti segnate rosse destra e sinistra ① (una a destra e una a sinistra) usate per fissare e rilasciare lo schermo al plasma.

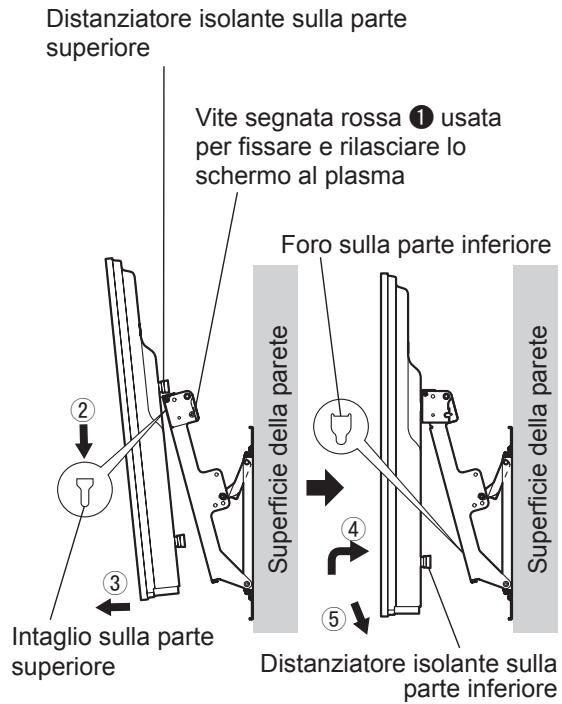

② Inserire i distanziatori isolanti sulla parte superiore dello schermo al plasma negli intagli sulla parte superiore della staffa di montaggio su parete, e abbassare lo schermo al plasma.
③ Tirare lo schermo al plasma verso di sè, come mostrato nella illustrazione a destra, e collegarlo agli altri componenti.
④ Dopo aver completato i collegamenti, sollevare leggermente lo schermo al plasma e inserire i distanziatori isolanti della parte inferiore nei fori sulla parte inferiore della staffa di montaggio su parete.
⑤ Abbassare ora lo schermo al plasma.

PRECAUZIONE

- Se si solleva troppo lo schermo al plasma, la sua parte superiore si stacca dalla staffa di montaggio su parete.

Distanziatore isolante sulla parte superiore Vite segnata rossa ① usata per fissare e rilasciare lo schemo al plasma Foro sulla parte inferiore Superficie della parete Intaglio sulla parte superiore Distanziatore isolante sulla parte inferiore Superficie della parete

7. Fissaggio dello schermo al plasma

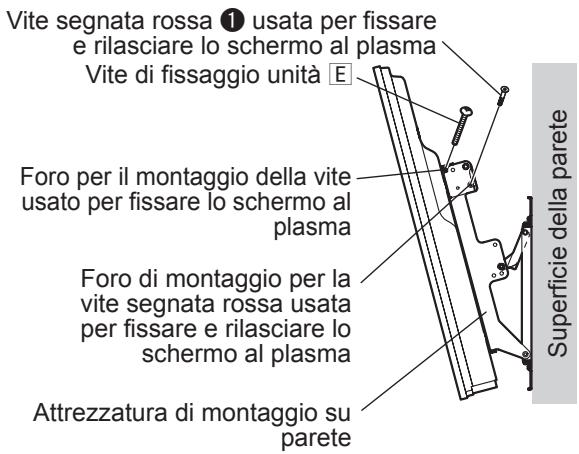

① Installare le viti E (2) di fissaggio dello schermo al plasma accessorie nei fori di montaggio delle viti sui lati (destro e sinistro) della staffa di montaggio su parete usata per fissare lo schermo al plasma.
② Stringere saldamente le viti destra e sinistra segnate rosse ① (una a destra e una a sinistra) usate per fissare e rilasciare lo schermo al plasma nei fori di montaggio viti segnati rossi sul lato della staffa di montaggio su parete usati per fissare e rilasciare lo schermo al plasma.

(Coppia di serraggio: da 1.2 a 1.5 N•m)

Nota

- Per evitare che lo schermo al plasma si stacchi dalla staffa di montaggio su parete, le viti di fissaggio dell'unità E devono essere strette saldamente a destra e a sinistra fino alla loro base.

Vite segnata rossa ① usata per fissare e rilasciare lo schermo al plasma Vite di fissaggio unità E Foro per il montaggio della vite usato per fissare lo schermo al plasma Foro di montaggio per la vite segnata rossa usata per fissare e rilasciare lo schemo al plasma Attrezzatura di montaggio su parete Superficie della parete

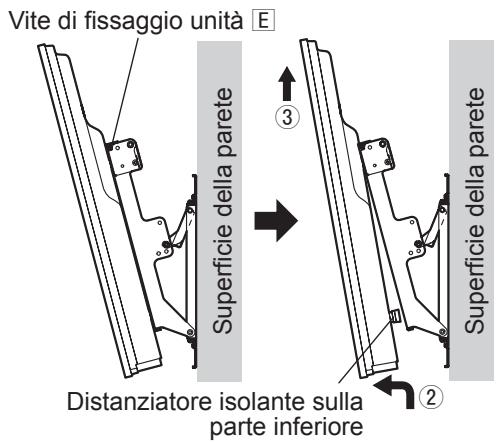

8. Modo di rimuovere lo schermo al plasma dalla staffa di montaggio su parete

① Rimuovere le viti di fissaggio unità E (una a destra e una a sinistra) installate sui lati della staffa di montaggio su parete.
② Sollevare la parte inferiore dello schermo al plasma e tirare lo schermo al plasma verso di sè.
③ Quando i distanziatori isolanti sulla parte inferiore sono rilasciati, sollevare su diritto lo schermo al plasma.

Vite di fissaggio unità E Superficie della parete ③ Distanziatore isolante sulla parte inferiore ② Superficie della parete
