Tipo di prodotto	Staffa da parete per televisore al plasma
Marca	Panasonic
Modello	TY-WK5P1SW
Compatibilità	Televisori al plasma Panasonic da 46, 50 e 54 pollici
Tipo di montaggio	Verticale, montaggio a parete
Peso del supporto	Circa 2,3 kg
Materiale principale	Acciaio
Colore	Nero (stima)
Pezzi forniti	Fissaggi superiore e inferiore della base, fissaggi sinistro e destro della base, viti M5x10 (4), viti M8x24 a testa svasata a esagono incassato (4), rondelle a tazza dentellate (4), rondelle isolanti (4), adesivi di posizionamento (2), bullone di serraggio lungo dell'unità (1), vite M6x50 di serraggio dell'unità (1), chiave esagonale (1)
Strumenti necessari	Chiave esagonale fornita, cacciavite a croce (non fornito)
Spazio richiesto intorno al televisore	10 cm sopra, 10 cm a sinistra, 15 cm a destra, 10 cm sotto
Installazione	Da un professionista, almeno due persone
Manutenzione	Pulire con un panno morbido e asciutto; utilizzare un detergente neutro diluito se necessario. Non utilizzare benzene, diluente o cera
Sicurezza	Non utilizzare con televisori diversi da quelli menzionati; non montare su superficie non verticale; non ostruire le aperture di ventilazione
Riparabilità	Pezzi di fissaggio sostituibili (viti standard disponibili in commercio)
Garanzia	Secondo le condizioni Panasonic (non specificata nel manuale)

Domande frequenti - TY-WK5P1SW PANASONIC

Quali televisori sono compatibili con il supporto TY-WK5P1SW?

Questo supporto è progettato esclusivamente per televisori al plasma Panasonic da 46, 50 e 54 pollici. L'utilizzo con altri modelli può comportare rischi di caduta e lesioni.

Posso installare questo supporto da solo?

No, l'installazione deve essere eseguita da un tecnico competente. Un montaggio errato può provocare la caduta del televisore e causare lesioni gravi.

Qual è il peso massimo supportato da questo supporto?

Il peso del supporto è di circa 2,3 kg. Il peso totale del televisore deve essere verificato nel manuale di quest'ultimo. Assicurarsi che il muro possa sostenere il carico.

Quali strumenti sono necessari per l'installazione?

Viene fornita una chiave esagonale. Avrete anche bisogno di un cacciavite a croce lungo almeno 40 cm per alcune fasi, oltre a viti di diametro 6 mm adatte al vostro tipo di muro.

Come pulire il supporto a parete?

Pulire con un panno morbido e asciutto (cotone o flanella). In caso di sporco ostinato, utilizzare un detergente neutro diluito e poi asciugare con un panno asciutto. Non utilizzare mai benzene, diluente o cera.

Quali precauzioni di sicurezza devo rispettare?

Non montare il supporto su una superficie non verticale. Lasciare uno spazio libero di almeno 10 cm sopra, 10 cm a sinistra, 15 cm a destra e 10 cm sotto per la ventilazione. Evitare fonti di calore, umidità e polvere.

Posso utilizzare questo supporto con un televisore di un'altra marca?

No, questo supporto è strettamente riservato ai televisori al plasma Panasonic delle dimensioni indicate. Utilizzarlo con un altro apparecchio può essere pericoloso.

Cosa fare se le viti fornite non sono adatte al mio muro?

Utilizzare viti commerciali di diametro nominale 6 mm adatte al proprio tipo di muro (legno, cemento, acciaio, ecc.). Assicurarsi che siano sufficientemente robuste per sostenere il carico.

Come rimuovere il televisore dal supporto?

Rimuovere il bullone di serraggio dell'unità, scollegare i cavi, quindi inclinare delicatamente la parte inferiore del televisore verso di sé per sganciare le rondelle inferiori. Sollevare quindi il televisore verso l'alto. Maneggiarlo con cura per evitare di danneggiare il pannello.

Dove devo posizionare gli adesivi di posizionamento?

Gli adesivi si applicano sul muro a 80 mm sopra il televisore, nelle posizioni indicate nel disegno d'ingombro (uno a sinistra, uno a destra). Servono come guida per allineare lo schermo durante l'installazione.

MANUALE UTENTE TY-WK5P1SW PANASONIC

Istruzioni per il montaggio

Supporto per il montaggio a parete del televisore al plasma (tipo per montaggio verticale)

Prima di iniziare il montaggio, leggere attentamente queste istruzioni e il manuale del televisore al plasma per poter procedere al montaggio in modo corretto.

(Conservare poi queste istruzioni, che si renderanno necessarie per la manutenzione e l'eventuale spostamento della staffa.)

Accertarsi che il luogo di installazione sia sufficientemente robusto da sostenere l'utilizzo a lungo termine. - Se questo si indebolisce nel corso dell'utilizzo a lungo termine, l'apparecchio potrebbe cadere causando un infortunio. Le operazioni di montaggio e il collegamento di ulteriori apparecchi per l'espansione del sistema non devono mai essere effettuate da persone che non siano tecnici adeguatamente qualificati. - Un montaggio non corretto può comportare la caduta dell'apparecchio, con seguenti possibili lesioni personali. Nel calcolo della forza del luogo prescelto per il montaggio, tener sempre conto di un fattore di sicurezza aggiuntivo. In caso di forza insufficiente, l'apparecchio potrebbe cadere, con seguenti possibili lesioni personali. Non procedere al montaggio in un luogo che non sia in grado di sostenere il peso dell'apparecchio. - Se il luogo di montaggio non è sufficientemente robusto, l'apparecchio può cadere. Non smontare o modificare la staffa per montaggio alla parete. L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Avvertenza

Non montare l'apparecchio in luoghi esposti a umidità, polvere, fumo, vapore o eccessivo calore.

Tali condizioni possono influenzare negativamente il televisore al plasma o addirittura causare incendi o folgorazioni.

Non utilizzare televisori diversi da quelli indicati nel catalogo.

In caso contrario, l'apparecchio può cadere, con seguenti possibili danni all'apparecchio stesso e lesioni alle persone.

Il lavoro di montaggio o smontaggio del televisore al plasma deve essere effettuato da almeno due persone.

Il televisore al plasma è molto pesante e una sua eventuale caduta può causare lesioni personali.

Non montare l'apparecchio rivolto verso l'alto, inclinato, o al contrario.

• Tali posizioni possono causare un eccessivo aumento di calore all'interno del televisore al plasma, con conseguenti possibili principi di incendi.

Lasciare intorno al televisore al plasma uno spazio di almeno 10 cm sopra, di almeno 10 cm sulla sinistra, di almeno 15 cm sulla destra e di almeno 10 cm sotto. Accertarsi che non ci siano ostruzioni tra la parte posteriore del televisore al plasma e la parete.

• Sul televisore al plasma sono ubicate delle aperture di espulsione dell'aria calda sul lato superiore e di aspirazione dell'aria circostante sul lato inferiore e sul retro.

Installare il televisore al plasma procedendo soltanto con i passi specificati in queste istruzioni. Non installarlo in alcun altro modo.

• L'unità potrebbe altrimenti cadere danneggiandosi, e potrebbe causare incidenti alle persone.

Installare le viti di montaggio e il cavo di alimentazione in modo che non facciano contatto con le parti interne della parete.

• Il contatto con un qualsiasi oggetto metallico all'interno della parete potrebbe causare scosse elettriche.

Per l'installazione, usare le parti costituenti di uso speciale.

• In caso contrario, il televisore al plasma potrebbe cadere dalla parete causando possibili incidenti.

Rimuovere il prodotto che non si ha più intenzione di usare.

• In caso contrario, potrebbe cadere e causare un incidente.

Trattamento e manipolazione

1) Scegliere con attenzione il luogo in cui si intende montare il televisore, perché una diretta esposizione ai raggi solari può causare lo scolorimento della superficie del televisore, cioè il calore che emana da apparecchi di riscaldamento comporta la possibile deformazione della cassa del televisore. 2) Pulire la staffa di montaggio su parete con un panno morbido e asciutto (di cotone o flanella). Se la staffa è molto sporca, togliere lo sporco con un detersivo neutro diluito con acqua, e asciugare poi con un panno asciutto. Non si devono usare benzolo, solventi o cera per mobili, perché potrebbero rovinare la vernice di rivestimento. (Per le informazioni sul modo di pulire lo schermo, vedere il manuale di istruzioni dello schermo. Se si usa un panno trattato chimicamente, seguire le istruzioni che lo accompagnano.) 3) Non applicare nastri adesivi o etichette al televisore. Tali prodotti possono causare delle macchie sulla superficie della staffa di montaggio, o sulla superficie del dispositivo di copertura dei cavi per l'installazione alla parete. Evitare il contatto per lunghi periodi di tempo con la gomma, prodotti di vinile o simili. (Ciò causa un deterioramento.) 4) Prestare attenzione durante l'installazione perché le scosse possono causare 'fessure al pannello' del televisore al plasma.

Attenzione:

Questa staffa è progettata soltanto per i televisori al plasma Panasonic (vedere la copertina posteriore). L'uso con altri apparecchi potrebbe provocare instabilità ed eventuali lesioni personali.

È NECESSARIA L'INSTALLAZIONE PROFESSIONALE. PANASONIC NON È RESPONSABILE PER QUALSIASI DANNO DI PROPRIETÀ E/O GRAVE INFORTUNIO, COMPRESA LA MORTE, CAUSATI DALL'INSTALLAZIONE SBAGLIATA O DAL MANEGGIAMENTO SCORRETTO.

TY-WK5P1SW Staffa di montaggio alla parete (tipo per montaggio verticale) Parti usate per l'assemblaggio della staffa di montaggio su parete

Parti usate per l'installazione

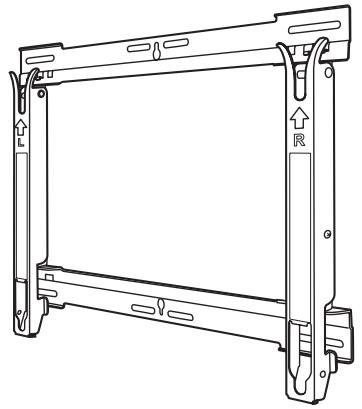

Veduta dell'attrezzatura interamente montata

A Viti esagonali a testa conica M8×24 (4)

B Rondelle dentate concave (4)

C Distanziatori isolanti (4)

Tenere presente quanto segue prima di procedere con l'installazione:

L'unità del televisore al plasma che va attaccata alla staffa di montaggio su parete è composta dall'unità del display, dall'unità del sintonizzatore e dagli altoparlanti.

Precauzioni per il montaggio della staffa alla parete

La staffa per il montaggio alla parete serve ad applicare il televisore al plasma ad una parete verticale per facilitarne la visione. Non montare l'apparecchio su pareti che non siano verticali. Per garantire un corretto funzionamento del televisore al plasma e prevenire possibili complicazioni, evitare di montare l'apparecchio nei luoghi seguenti:

• nelle vicinanze di polverizzatori di acqua antincendio, o di rivelatori di fumo;
• in luoghi che possano trovarsi sottoposti a vibrazioni o urti;
• nelle vicinanze di cavi ad alta tensione o di dispositivi che forniscono energia elettrica;
• vicino a sorgenti magnetiche, calde, di vapore acqueo o fuliginose;
• in luoghi esposti a getti d'aria provenienti da apparecchi di riscaldamento;
• dove si potrebbero formare gocce di condensa da un climatizzatore o dall'unità.

Procedere al montaggio usando le opportune tecniche adatte alla struttura ed al materiale della parete sulla quale si effettua il montaggio. Per il montaggio della staffa alla parete, usare viti con un diametro nominale di 6 mm, disponibili in commercio e adatte al materiale della parete (legno, struttura in acciaio, cemento, ecc.). Collegare il cavo di alimentazione del televisore al plasma ad una presa di corrente alternata di rete facilmente accessibile. Fornire una ventilazione adeguata, in modo che la temperatura dell'ambiente nel quale si trova ubicato l'apparecchio non superi i 40°C. In caso contrario l'interno dell'apparecchio potrebbe surriscaldarsi, con possibili disfunzioni. Stendere una coperta o panno morbidi sul pavimento in modo che il televisore al plasma e il pavimento non rimangano segnati o graffiati durante il lavoro di montaggio e di installazione. Avvitando le parti, accertarsi che le viti non siano insufficientemente strette o strette eccessivamente. Fare attenzione alla sicurezza intorno quando si esegue il lavoro di montaggio e di installazione, o spostandosi durante il lavoro. Non installare il televisore al plasma sotto le lampade del soffitto (faretti, lampade alogene, ecc.). In caso contrario, il suo mobile potrebbe essere deformato o danneggiato dal calore.

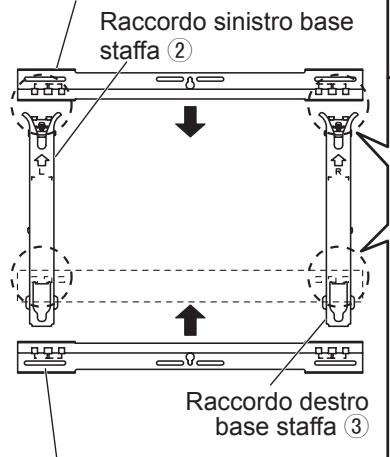

1. Assemblaggio della staffa di montaggio su parete

1. Togliere le viti di fissaggio degli accessori sinistro ② e destro ③ della base staffa.
2. Disporre i raccordi superiore e inferiore della base ① e i raccordi sinistro e destro ② e ③ della base staffa come illustrato.

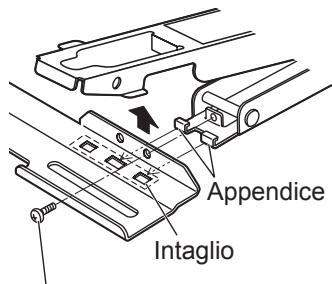

3. Inserire le appendici degli accessori destro e sinistro della base staffa negli intagli degli accessori superiore e inferiore della base staffa sopra, e fissarli usando le due viti ④ usate per assemblare la staffa.

(Coppia di serraggio: da 1,2 a 1,5 N·m)

1. Aprire leggermente la parte inferiore degli accessori destro e sinistro della base staffa, inserire le loro appendici negli intagli degli accessori superiore e inferiore della base e fissarli usando le due viti ④ usate per assemblare la staffa.

(Coppia di serraggio: da 1,2 a 1,5 N·m)

1. Stringere le viti di fissaggio degli accessori sinistro ② e destro ③ della base staffa che sono state allentate al passo 1.

Nota

• Durante il lavoro con la staffa di montaggio su parete montata, prenderla per gli accessori destro e sinistro della base staffa. Se la si prende per gli accessori superiore e inferiore della base, si potrebbe deformare questa unità.

Vite di fissaggio accessorio base staffa

Raccordi superiore e inferiore base ①

Raccordi superiore e inferiore base ①

Interno: Modello di 46 pollici Esterno: Modello di 50 o 54 pollici

Viti M5x10 di assemblaggio attrezzatura ④

2. Controllo della forza del luogo di installazione

1. La staffa di montaggio su parete pesa circa 2,3 kg. Vedere il manuale di istruzioni dello schermo al plasma e controllare il peso dello schermo al plasma da installare sulla staffa di montaggio su parete.

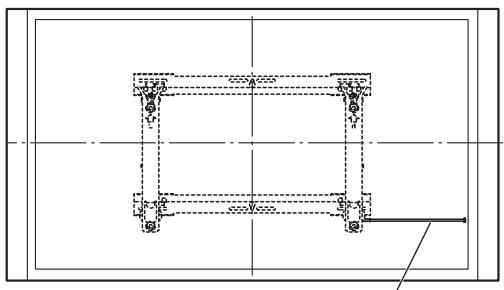

2. Vedere il disegno del profilo della staffa di montaggio su parete migliorato a destra e controllare la forza della parete sulle sei posizioni di installazione mostrate. Se la forza in una qualsiasi di queste posizioni è insufficiente, provvedere un rinforzo sufficiente.

Note

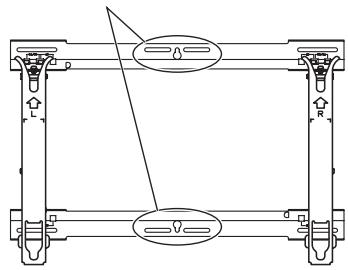

• Ci sono cinque fori di montaggio sulla parte superiore e altri cinque sulla parte inferiore della staffa di montaggio su parete. Usare i fori di riserva forniti se per la parete viene usato legno o altro materiale e non si può assicurare un livello sufficiente di forza di montaggio fissando l'attrezzatura sulle sei posizioni indicate a destra. Tenere presente che, a seconda del materiale che compone la superficie di montaggio, su di essa si potrebbero formare delle crepe se si usano le viti su posizioni che sono troppo vicine tra di loro.
• Montare o sistemare soltanto uno schermo al plasma sull'attrezzatura. Non montare o sistemare alcun altro prodotto.
• Per i dettagli sulle dimensioni applicabili quando si monta lo schermo al plasma, vedere il disegno del profilo (vedere la copertina posteriore).

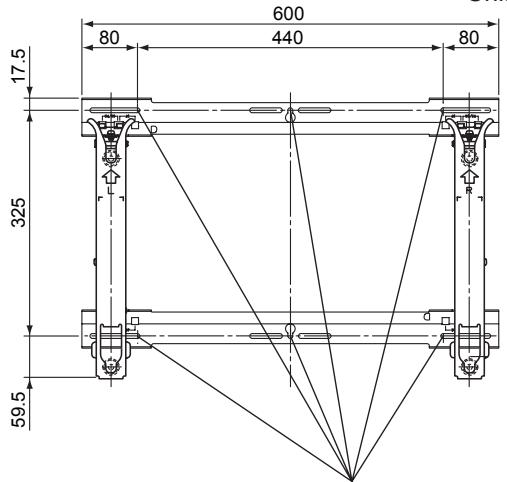

Unità: mm Fori di montaggio su parete (usare almeno 6 punti di attacco)

Bisogna assolutamente usare le viti per

fissare l'attrezzatura.

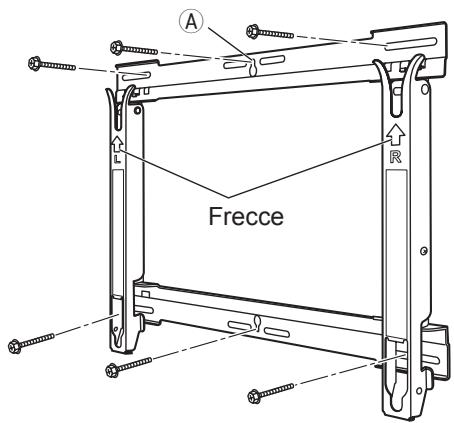

3. Installazione sulla parete della staffa di montaggio su parete

Note

• Se prima dell'installazione della staffa di montaggio su parete è necessario incorporare bulloni o dadi perché la parete è, per esempio, di cemento, determinare la posizione dei fori mettendo in posizione sulla parete l'attrezzatura di montaggio su parete, oppure calcolare la posizione dei fori dal disegno del profilo, e incorporare poi i bulloni e i dadi con un diametro nominale di 6 mm o equivalente. Quando si incorporano i bulloni, accertarsi che la loro testa sporga di 10 o 15 mm dalla superficie della parete. ※ Nel caso del modello di 46 pollici, limitare a 5 mm la sporgenza dalla parete delle viti e dei bulloni usati nei fori centrali degli accessori superiore e inferiore della base (3 fori su ciascun accessorio).
• Per l'installazione sulla parete della staffa di montaggio su parete, usare viti con un diametro nominale di 6 mm o equivalente, da acquistare in un negozio di ferramenta, adatte al materiale dell'area di installazione sulla parete.
• Fissare le viti in almeno sei posizioni.
• Installare la staffa di montaggio su parete in modo che le frecce indicate su di essa siano rivolte in alto.
• Fissare prima di tutto la vite del foro centrale A.
• Usare una livella per accertarsi che l'attrezzatura non sia inclinata su di un lato, e fissare poi le viti nei cinque fori restanti.

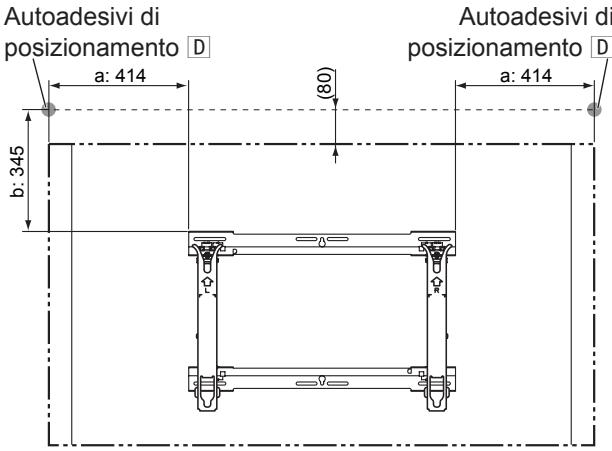

• Per fornire una guida per attaccare l'unità del televisore al plasma, incollare i due autoadesivi di posizionamento D alla parete sugli stessi punti mostrati nella illustrazione a destra. Per le posizioni di attacco (uno a sinistra e uno a destra), vedere i disegni del profilo (vedere la copertina posteriore).
• Gli autoadesivi di posizionamento vanno attaccati sulle posizioni che sono 80 cm sopra l'unità del televisore al plasma.
• Montare in modo allentato il bullone lungo di fissaggio dell'unità E (ruotando il bullone di 2 o 3 giri) nel foro della vite situato sotto il lato destro dell'accessorio destro ③ della base staffa.

Nota

• Se si usa soltanto l'unità del display del modello di 46 pollici, il bullone lungo di fissaggio dell'unità E diventa visibile dal lato destro. Se le condizioni di installazione o altri fattori sono tali che il bullone non è visibile, usare invece la vite di fissaggio dell'unità E per fissare allentatamente l'unità. In tal caso, usare un lungo cacciavite a croce (di almeno 40 cm di lunghezza).
• Nel caso del modello di 46 pollici, limitare a 5 mm la sporgenza delle viti e dei bulloni.

Unità: mm

(Esempio che indica dove sono attaccati gli autoadesivi sul modello di 54 pollici)

4. Modo di attaccare i distanziatori isolanti all'unità del display

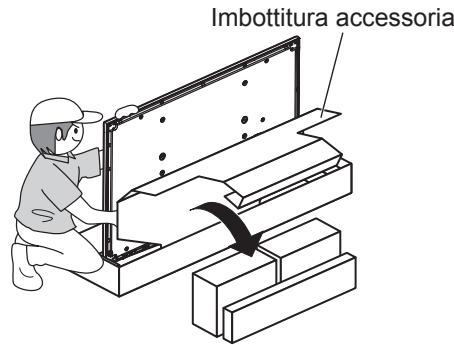

1. Rimuovere la parte superiore della scatola di cartone esterna usata per l'unità del televisore al plasma, e tirare giù la copertura di protezione. Mettere un supporto davanti per assicurare che l'unità del televisore al plasma non si rovesci.
2. Aprire l'imbottitura accessoria. Rimuovere il supporto di installazione, la scatola accessori e la scatola diffusori dalla scatola di cartone esterna.

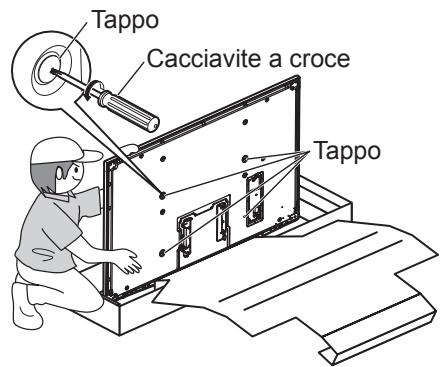

1. Togliere i quattro tappi dell'unità del display usando un cacciavite a croce.

Nota

• Conservare in un luogo sicuro il supporto di installazione e anche i tappi rimossi.

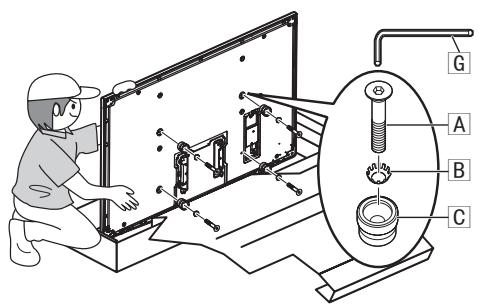

1. Usare la chiave per brugole G in dotazione per montare le 4 viti esagonali a testa conica A, 4 rondelle dentate concave B e 4 distanziatori isolanti C in dotazione dove erano attaccati i tappi, come mostrato nell'illustrazione a destra. (Coppia di serraggio: da 3 a 4 N·m)
2. Se durante il lavoro di assemblaggio non si attaccano i distanziatori isolanti C, si potrebbe danneggiare l'unità del display.

1. Collegare all'unità del display il cavo HDMI (quello in dotazione o uno acquistato separatamente).

Il cavo HDMI deve avere una lunghezza appropriata alla distanza dove va installata l'unità del sintonizzatore.

Note

• Per i dettagli sul modo di attaccare gli altoparlanti e altre parti imballate con l'unità del televisore al plasma e di collegare il cavo HDMI, vedere le istruzioni per l'uso dell'unità del televisore al plasma.
• Se si usa una unità Hi-Vision compatibile, seguire le sue istruzioni per l'uso.

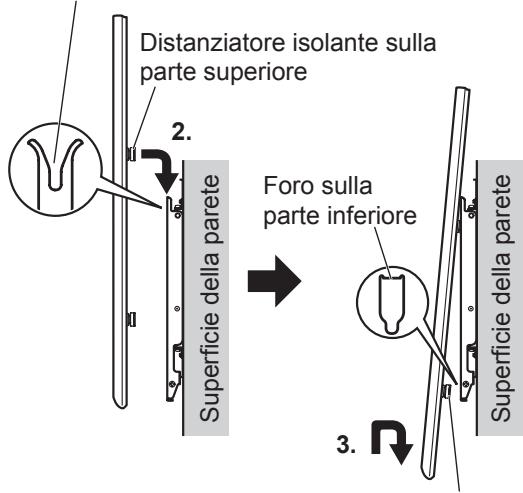

5. Modo di attaccare e di fissare l'unità del display alla staffa di montaggio su parete

1. Usando gli autoadesivi di posizionamento attaccati alla parete come guida, allineare la parte superiore dell'unità del display a destra e a sinistra.
2. Inserire i distanziatori isolanti sulla parte superiore dell'unità del display negli intagli sulla parte superiore dell'unità della staffa, e abbassarli lentamente in posizione.
3. Sollevando leggermente l'unità del display, inserire i distanziatori isolanti inferiori nei fori sulla parte inferiore della staffa di montaggio su parete, e tirare poi giù diritta in posizione l'unità del display.

PRECAUZIONE

• Se si solleva troppo lo schermo al plasma, la sua parte superiore si stacca dalla staffa di montaggio su parete.
• Stringere il bullone lungo di fissaggio dell'unità E, che era stato montato in modo allentato al passo 5 della sezione 3, finché non può girare ulteriormente.

Nota

• Se si stringe eccessivamente il bullone lungo di fissaggio dell'unità E o la vite di fissaggio dell'unità F, si potrebbe curvare la staffa deformandola.
• Sollevare leggermente l'unità del display e accertarsi che sia fissata saldamente in posizione.
• Collegare il cavo HDMI all'unità del sintonizzatore.

Intaglio sulla parte superiore Distanziatore isolante sulla parte inferiore

4. Bullone lungo di fissaggio unità E

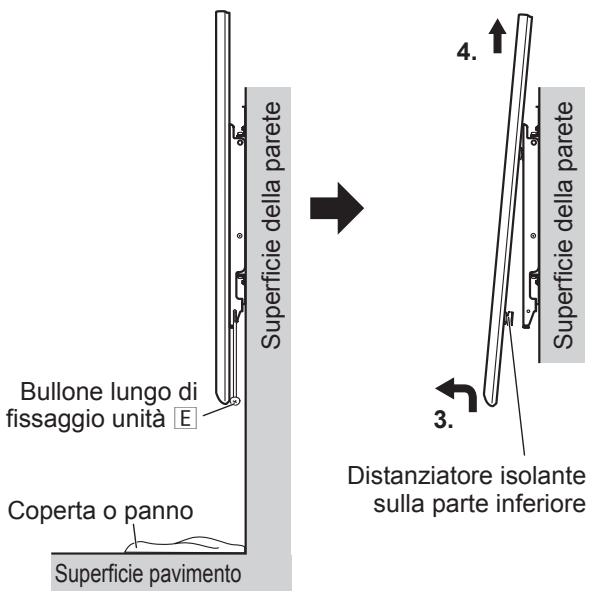

Modo di rimuovere lo schermo al plasma dalla staffa di montaggio su parete

1. Mettere una coperta o un panno sotto l'unità del televisore al plasma. Rimuovere il bullone lungo di fissaggio dell'unità E o la vite di fissaggio dell'unità F attaccata sul bianco della staffa di montaggio su parete.

Nota

• In caso contrario, il bullone lungo di fissaggio dell'unità E o la vite di fissaggio dell'unità F potrebbero cadere per sbaglio, lasciando dei segni sulla superficie del pavimento.
• Staccare i cavi che collegano il televisore al plasma alle altre unità.
• Sollevare la parte inferiore dello schermo al plasma e tirare lo schermo al plasma verso di sé.
• Quando i distanziatori isolanti sulla parte inferiore sono rilasciati, sollevare in posizione verticale lo schermo al plasma.
• Accertarsi che l'unità del televisore al plasma, che è stata ora rimossa dalla staffa di montaggio su parete, venga mantenuta diritta quando è maneggiata, in modo che il suo pannello anteriore o posteriore non subisca pressioni.

Avvertenza
