SHFX71 - Enceinte bluetooth PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur sans fil pour enceintes surround
Marque	Panasonic
Modèle	SH-FX71
Utilisation compatible	Systèmes audio home cinéma Panasonic
Dimensions (L × H × P)	165 mm × 91,5 mm × 164 mm (système sans fil)
Poids	0,695 kg (système sans fil)
Alimentation	CA 220-240 V, 50 Hz
Consommation électrique	43 W (système sans fil) / 1,2 W (émetteur numérique)
Consommation en veille	Environ 0,3 W
Puissance de sortie RMS	125 W par canal (3 Ω) – total 250 W
Puissance de sortie DIN	70 W par canal (3 Ω) – total 140 W
Fréquence sans fil	2,4 GHz – 2,4835 GHz
Nombre de canaux sans fil	3
Impédance d'enceinte recommandée	3 à 6 Ω
Puissance d'entrée d'enceinte min	100 W
Accessoires fournis	Émetteur numérique, câble d'alimentation CA, 2 câbles d'enceinte
Entretien	Chiffon doux et sec ; ne pas utiliser d'alcool, diluant ou benzine
Sécurité	Ne pas obstruer les ouvertures, éviter les sources de flammes, ne pas réparer soi-même
Température de fonctionnement	0 °C à +40 °C
Humidité de fonctionnement	20 % à 80 % HR (sans condensation)
Réparabilité	Contacter le revendeur ou un centre de réparation agréé
Nombre d'enceintes supportées	Jusqu'à 4 (pour lecture 7.1 avec deux appareils)

FOIRE AUX QUESTIONS - SHFX71 PANASONIC

Comment installer le système sans fil SH-FX71 ?

Placez le système sans fil à environ 10 mètres du système home cinéma, sur une surface plane. Connectez les câbles d'enceinte aux prises de couleur correspondante (bleu pour gauche, gris pour droite). Branchez le câble d'alimentation CA. Ensuite, insérez l'émetteur numérique dans la fente prévue à l'arrière du système home cinéma.

Comment réaliser la liaison sans fil avec le système home cinéma ?

Allumez le système sans fil (bouton I). Allumez le système home cinéma. L'indicateur WIRELESS LINK sur le système sans fil doit passer au vert après quelques secondes. Si ce n'est pas le cas, éteignez puis rallumez les deux appareils.

Que faire si l'indicateur WIRELESS LINK clignote rouge et vert ?

Un clignotement rouge/vert indique un problème d'alimentation électrique. Consultez votre revendeur ou un centre de réparation agréé.

Comment utiliser deux systèmes SH-FX71 pour une lecture 7.1 canaux ?

Vous avez besoin d'un deuxième système SH-FX71 et d'un seul émetteur numérique. Effectuez la procédure de jumelage : allumez le système supplémentaire, puis sur la télécommande du home cinéma, appuyez sur [Arrêt] + [2] jusqu'à affichage 'P', puis appuyez sur [I/D SET] à l'arrière du système supplémentaire. Éteignez puis rallumez le système.

Quels câbles d'enceinte utiliser et comment les connecter ?

Utilisez les câbles d'enceinte fournis (connecteurs bleu et gris). Connectez l'enceinte ambiophonique gauche (LS) à la prise bleue, et l'ambiophonique droite (RS) à la prise grise. Pour une configuration 7.1, utilisez les prises arrière : LB (gris) et RB (bleu).

Que faire si aucun son ne sort des enceintes surround ?

Vérifiez que le sélecteur ambiophonie à l'arrière du système sans fil est en position correcte (L SIDE / R SIDE). Assurez-vous que la configuration son surround du système home cinéma est activée. Éteignez puis rallumez le système sans fil.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. N'utilisez jamais d'alcool, de diluant ou de benzine. Si vous utilisez un chiffon traité chimiquement, lisez d'abord les instructions.

Quelles sont les précautions de sécurité à respecter ?

Ne bloquez pas les ouvertures d'aération. N'installez pas l'appareil dans un espace confiné. Évitez les sources de flammes (bougies) sur l'appareil. Débranchez le cordon en cas de problème. Ne tentez pas de réparer vous-même.

L'appareil peut-il être utilisé avec d'autres marques de home cinéma ?

Non, le SH-FX71 est conçu exclusivement pour les systèmes audio home cinéma Panasonic compatibles. L'émetteur numérique fourni est spécifique à cette marque.

Où trouver la déclaration de conformité ?

La déclaration de conformité (DoC) peut être téléchargée sur le serveur Panasonic : http://www.doc.panasonic.de. Elle atteste que le produit respecte les exigences de la directive 1999/5/EC.

MODE D'EMPLOI SHFX71 PANASONIC

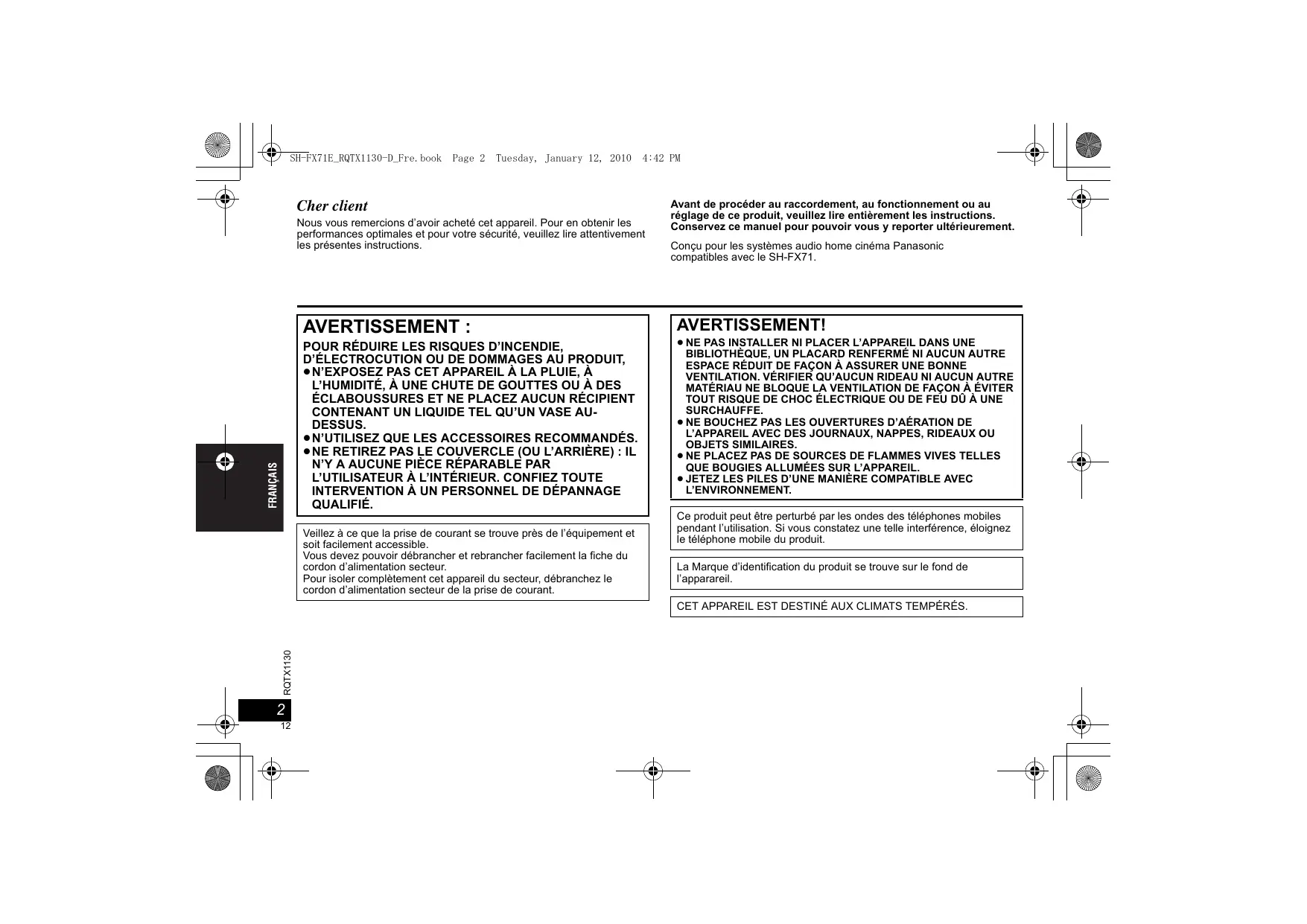

Nous vous remercions d'avoir acheté cet appareil. Pour en obtenir les performances optimales et pour votre sécurité, veuillez lire attentivement les présentes instructions.

Avant de procéder au raccordement, au fonctionnement ou au réglage de ce produit, veuillez lire entièrement les instructions. Conservez ce manuel pour pouvoir vous y reporter ultérieurement.

Conçu pour les systèmes audio home cinéma Panasonic compatibles avec le SH-FX71.

AVERTISSEMENT :

Veillez à ce que la prise de courant se trouve près de l'équipement et soit facilement accessible.

Vous devez pouvoir débrancher et rebrancher facilement la fiche du cordon d'alimentation secteur.

Pour isoler complètement cet appareil du secteur, débranchez le cordon d'alimentation secteur de la prise de courant.

AVERTISSEMENT!

• NE PAS INSTALLER NI PLACER L'APPAREIL DANS UNE BIBLIOTHÈQUE, UN PLACARD RENFERMÉ NI AUCUN AUTRE ESPACE RÉDUIT DE FAÇON À ASSURER UNE BONNE VENTILATION. VÉRIFIER QU'AUCUN RIDEAU NI AUCUN AUTRE MATÉRIAU NE BLOQUE LA VENTILATION DE FAÇON À ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE OU DE FEU DÛ À UNE SURCHAUFFE.
• NE BOUCHEZ PAS LES OUVERTURES D'AÉRATION DE L'APPAREIL AVEC DES JOURNAUX, NAPPES, RIDEAUX OU OBJETS SIMILAIRES.
• NE PLACEZ PAS DE SOURCES DE FLAMMES VIVES TELLES QUE BOUGIES ALLUMÉES SUR L'APPAREIL.
• JETEZ LES PILES D'UNE MANIÈRE COMPATIBLE AVEC L'ENVIRONNEMENT.

Ce produit peut être perturbé par les ondes des téléphones mobiles pendant l'utilisation. Si vous constatez une telle interférence, éloignez le téléphone mobile du produit.

La Marque d'identification du produit se trouve sur le fond de l'apparareil.

CET APPAREIL EST DESTINÉ AUX CLIMATS TEMPÉRÉS.

Table Des Matières

ÉMETTEUR NUMÉRIQUE RFAX1012 SYSTÈME SANS FIL SH-FX71

CE1177①

FONCTIONNE SUR 2400 MHz À 2483,5 MHz

Déclaration de conformité (DoC)

Par la présente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) déclare que le présent produit est compatible avec les principales exigences et autres dispositions de la directive 1999/5/EC.

Les clients peuvent télécharger sur notre serveur DoC une copie de la Déclaration de conformité originale concernant nos produits R&TTE: http://www.doc.panasonic.de

Contact en Europe: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Ce produit est destiné à être utilisé dans les pays suivants: AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK

Introduction

Accessoires ...... Ci-dessous

Consignes de sécurité.... 4

Entretien 5

Consultez le guide de référence.... 5

Utilisation

Installation 6

Connexions 7

Réalisation de la liaison sans fil 9

Utiliser les enceintes arrière ambiophoniques.... 10

Référence

Guide de résolution des pannes....11

Spécifications 11

Accessoires

Veuillez verifier et identifier les accessoires fournis.

□ 1 Émetteur numérique

□ Fil alimentation CA

Ne doit être utilisé qu'avec cet appareil. Ne l'utilisez pas avec un autre matériel. De la même façon, n'utilisez pas les cordons d'un autre matériel avec cet appareil.

Royaume-Uni

□ 2 Câbles d'enceinte

Consignes de sécurité

Emplacement

Placez l'appareil sur une surface plane, à l'écart des rayons directs du soleil, des températures élevées, de l'humidité élevée et des vibrations excessives. Ces facteurs peuvent endommager le coffret et les autres composants de l'appareil, raccourcissant ainsi sa durée de service. Ne placez aucun objet lourd sur l'appareil.

Tension

N'utilisez aucune source d'alimentation à haute tension. Cela risquerait de surcharger l'appareil et de causer un incendie. N'utilisez aucune source d'alimentation CC. Vérifiez attentivement la source utilisée si vous installez l'appareil sur un navire ou en tout autre endroit où du courant continu est utilisé.

Protection du cordon d'alimentation

Assurez-vous que le cordon d'alimentation est bien branché et qu'il n'est pas endommagé. Il y a risque d'incendie ou de choc électrique si le cordon est mal branché ou endommagé. Évitez de tirer sur le cordon ou de le plier, et ne placez aucun objet lourd dessus. Pour débrancher le cordon, saisissez-le fermement par sa fiche. Il y a risque de choc électrique si vous tirez sur le cordon d'alimentation lui-même. Ne manipulez pas la fiche avec les mains mouillées. Il y a risque de choc électrique.

Corps étrangers

Veillez à ne pas laisser tomber d'objets métalliques dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement.

Veillez à ne pas renverser de liquide dans l'appareil. Il y a risque de choc électrique ou de dysfonctionnement. Le cas échéant, débranchez immédiatement l'appareil de la prise secteur et contactez votre revendeur.

Ne vaporisez aucun insecticide sur ou dans l'appareil. Ils contiennent des gaz inflammables qui peuvent prendre feu s'ils sont vaporisés dans l'appareil.

Réparation

N'essayez pas de réparer cet appareil vous-même. En cas d'interruption du son, de non allumage des témoins, d'apparition de fumée ou de tout autre problème non mentionné dans ce mode d'emploi, débranchez le cordon d'alimentation et contactez votre revendeur ou un centre de réparation agréé. Il y a risque de choc électrique ou d'endommagement de l'appareil si une personne non qualifiée tente de le réparer, de le démonter ou de le remonter.

Pour augmenter la durée de vie de l'appareil, débranchez-le de sa source d'alimentation lorsque vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Entretien

Nettoyez l'appareil avec un chiffon doux et sec.

• N'utilisez pas d'alcool, de diluant ou de benzine pour nettoyer cet appareil.
• Avant d'utiliser un chiffon traité chimiquement, lisez soigneusement les instructions fournies avec le chiffon.

Informations relatives à l'évacuation des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères.

Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de collecte désignés, où ils peuvent

être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent.

En éliminant correctement ce produit, vous contribuerez à la conservation des ressources vitales et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire.

Afin de connaître le point de collecte le plus proche, veuillez contacter vos autorités locales.

Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Utilisateurs professionnels de l'Union européenne

Pour en savoir plus sur l'élimination des appareils électriques et électroniques, contactez votre revendeur ou fournisseur.

Informations sur l'évacuation des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Consultez le guide de référence

■ Dessus de l'unité principale

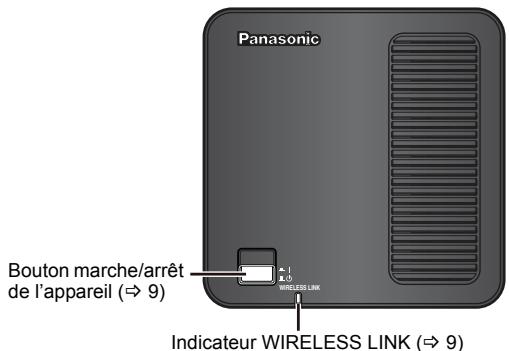

Panasonic Bouton marche/arrêt de l'appareil (⇒ 9) WIRELESS LINK Indicateur WIRELESS LINK (⇒ 9)

■ Arrière de l'unité principale

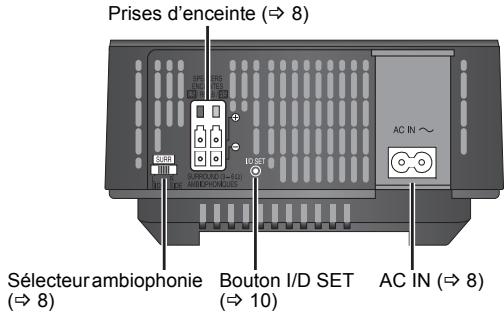

Prises d'enceinte (→ 8) Sélecteur ambiophonie (→ 8) Bouton I/D SET (→ 10) AC IN (→ 8)

Remarque

• Placez l'unité principale en position horizontale, panneau supérieur tourné vers le haut.
• Afin de permettre une ventilation adéquate et de maintenir un bon flux d'air autour de l'appareil principal, placez-le en laissant un espace d'au moins 5 cm de chaque côté.

Installation

Préparation

• Eteignez tous les appareils avant le branchement et lisez le mode d'emploi approprié.
• Connectez le fil d'alimentation CA une fois que toutes les autres connexions ont été effectuées.

Remarque

• N'utilisez pas le système de connexion sans fil et un émetteur numérique dans une armoire ou sur des étagères en métal.
• N'essayez pas de connecter des enceintes ambiophoniques supplémentaire au système de cinéma maison.
• Placez le système sans fil à environ 10 m du système de cinéma maison.

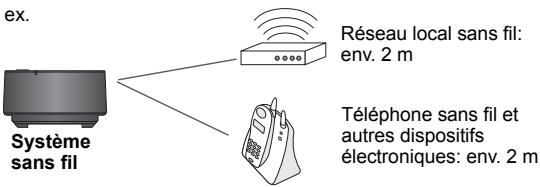

Pour éviter toute interférence, gardez les distances suivantes entre le système sans fil et les autres dispositifs électroniques utilisant la même fréquence radio (bande 2,4 GHz).

Réseau local sans fil: env. 2 m

Téléphone sans fil et autres dispositifs électroniques: env. 2 m

Le système sans fil cherche automatiquement un canal libre si l'un de ces autres dispositifs interfère avec sa communication.

Lorsque cela se produit, l'indicateur de lien de connexion sans fil ("W" ou un indicateur) clignote sur système de cinéma maison, et il y aura une brève interruption audio provenant des haut-parleurs de surround.

Cela est le fonctionnement normal du produit qui vise à assurer les meilleures performances possibles de votre système de cinéma maison.

Si l'interférence persiste, déplacez les autres dispositifs hors de portée du système sans fil, ou déplacez le système sans fil plus près de votre système de cinéma maison.

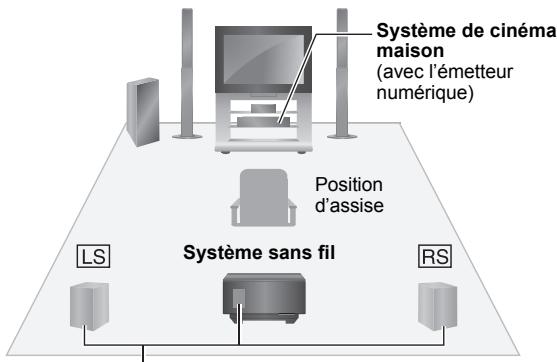

■ Schéma d'installation sans fil

ex. 5.1 c.

Système de cinéma maison (avec l'émetteur numérique) Position d'assise Système sans fil LS RS

Câbles de l'enceinte ambiophonique (fournie)

Les enceintes surround ne sont pas fournies.

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

- Placez sur le côté ou légèrement derrière la position d'assise.

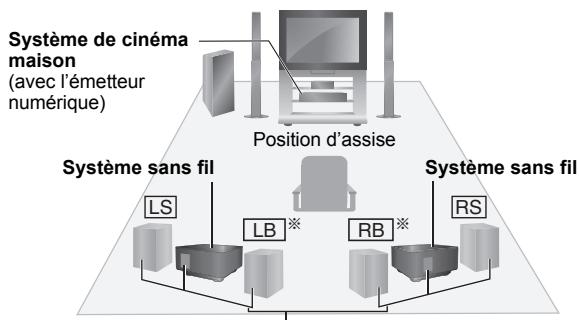

ex. 7.1 c. (En utilisant deux appareils du système sans fil)

Système de cinéma maison (avec l'émetteur numérique) Position d'assise Système sans fil LS LB RB Système sans fil RS

Câbles de l'enceinte ambiophonique (fournie)

Les enceintes surround et les enceintes surround arrière ne sont pas fournies.

Cette position offre une lecture 7.1 canaux. Votre système de cinéma maison doit permettre une lecteur 7.1 canaux.

LS: Ambiophonique (gauche), RS: Ambiophonique (droit)

- Placez sur le côté de la position d'assise.

LB*: Ambiophonique arrière (gauche), RB*: Ambiophonique arrière (droit)

- Placez derrière la position d'assise, environ 1 m plus haut que le niveau de l'oreille.

※LB ou SBL RB ou SBR

Connexions

■ Emetteur numérique

Voir également le mode d'emploi de votre système de cinéma maison.

Veillez à ne pas insérer ni enlever quand le système de cinéma maison est allumé.

DIGITAL TRANSMITTER

ex.
Arrière du système de cinéma maison
Emetteur numérique (fournie) Insérez à fond jusqu'à ce qu'un déclic se produise.

Connexions

■ Système sans fil

Préparation

Si les câbles de l'enceinte ambiophonique (avec un connecteur bleu et un connecteur gris) ont déjà été connectés, débranchez les câbles de l'enceinte ambiophonique du système de cinéma maison.

SURR L SIDE R SIDE

Sélecteur ambiophonie

Connector les enceintes au système sans fil

Branchez aux prises de la même couleur.

Câble de l'enceinte

Insérez à fond.

Impédance: 3 Ω à 6 Ω

Puissance d'entrée de l'enceinte: 100 W (min)

Pour la connexion 5.1 c.

Pour la connexion 7.1 c.

AMBIOPHONIQUE (LS): Bleu AMBIOPHONIQUE ARRIÉRE (LB): Gris

AMBIOPHONIQUE (RS): Gris AMBIOPHONIQUE ARRIÉRE (RB): Bleu

Paramétrage du sélecteur pour les enceintes gauche et droite

Paramétrage du sélecteur pour les enceintes gauches

Paramétrage du sélecteur pour les enceintes droites

■ Fil alimentation CA

Fir alimentation CA (Iordmail) • N'utilisez pas d'autres Cordon d'al → A brancher au secteur

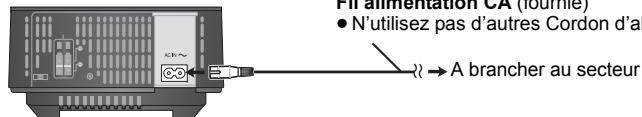

Fil alimentation CA (fournie)

- N'utilisez pas d'autres Cordon d'alimentation à l'exception de celui fourni.

Réalisation de la liaison sans fil

• Voir également le mode d'emploi de votre système de cinéma maison.
• Pour la lecture 7.1 canaux, voir également “Utiliser les enceintes arrière ambiophoniques” (⇒ 10).

1 Allumez le système sans fil.

Bouton marche/arrêt de l'appareil [■ I, ■ ⏻]

Utilisez ce bouton pour allumer et éteindre l'appareil.

■ I: L'appareil est allumé. ■ ⏻: L'appareil est éteint.

WIRELESS LINK

Indicateur WIRELESS LINK

Rouge: L'appareil est allumé et la liaison sans fil est désactivée. Vert: L'appareil est allumé et la liaison sans fil est activée.

2 Allumez votre système de cinéma maison.

L'indicateur de liaison sans fil de votre système de cinéma maison s'allume.

- Le type d'indicateur varie selon le système de cinéma maison. ex. Affichage du système de cinéma maison

- Si l'indicateur clignote, voir le Guide de résolution des pannes (⇒ 11).

3 Démarrez la lecture sur le système de cinéma maison.

Economies d'énergie

Le système sans fil consomme une petite quantité d'énergie même quand il est éteint (environ 0,3 W). Pour économiser de l'électricité quand l'appareil n'est pas utilisé pendant une durée prolongée, débranchez-le du secteur.

Utiliser les enceintes arrière ambiophoniques

En utilisant deux jeux de SH-FX71, vous pouvez obtenir une lecture 7.1 canaux, en rendant les enceintes ambiophoniques et les enceintes arrière ambiophoniques sans fil ( 7).

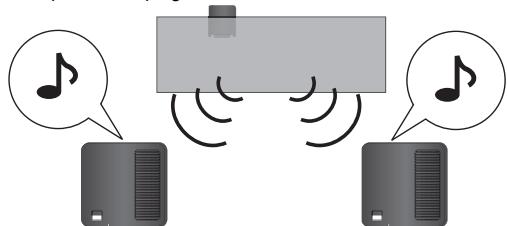

N'utilisez qu'un émetteur numérique muni de SH-FX71.

A l'origine, le système de connexion sans fil est prévu pour fonctionner avec l'émetteur numérique fourni avec ce système. Pour que l'émetteur numérique fonctionne avec le système de connexion sans fil supplémentaire, le jumelage est nécessaire.

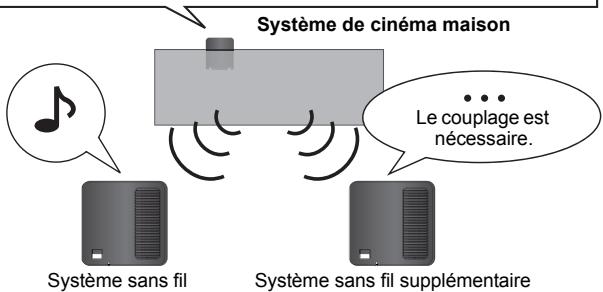

Système de cinéma maison Système sans fil Système sans fil supplémentaire ... Le couplage est nécessaire.

ex. Après le couplage

• Gardez l'émetteur numérique du système sans fil supplémentaire en vue d'une utilisation ultérieure.

■ Jumelage

Préparation

• Veillez à connecter le fil d'alimentation CA du système sans fil supplémentaire.
• Allumez le système de cinéma maison et baissez le volume.

1 Allumez le système sans fil supplémentaire.
2 Tout en appuyant sur le bouton d'arrêt (ex. [■]) de l'appareil de home cinéma, appuyez sur le bouton numéroté [2] de l'appareil de télécommande jusqu'à ce que "P" s'allume sur l'affichage de votre home cinéma.
3 Quand "P" s'affiche, appuyez sur [I/D SET] à l'arrière du système sans fil supplémentaire.

• L'indicateur sur le système sans fil supplémentaire passe au vert.
• Si “P” s’éteint avant que vous n’ayez appuyé sur [I/D SET], répétez la phase 2 puis continuez la procédure.

4 Tout en appuyant sur le bouton d'arrêt de votre home cinéma, appuyez également sur le bouton numéroté [2] de la télécommande.
5 Eteignez puis allumez le système sans fil supplémentaire.

- Veillez à ce que l'indicateur présent sur le système sans fil supplémentaire s'allume en vert.

Remarque

• Si vous devez changer la carte de l'émetteur numérique, recommencez les étapes de jumelage en utilisant le nouvel émetteur numérique.
• SH-FX71 ne peut être utilisé avec SH-FX65, SH-FX67 ou SH-FX70.

I/D SET

Utilisez un objet pointu.

Guide de résolution des pannes

Avant de demander l'intervention du service clients, procédez aux contrôles suivants. Si vous avez des doutes concernant certains des points à contrôler ou les solutions indiquées dans le tableau, ne cherchez pas à résoudre le problème par vous-même, consultez votre revendeur pour obtenir des instructions.

Unité principale

Pas d'alimentation.

Assurez-vous que le fil d'alimentation CA est correctement connecté.

L'indicateur passe au vert même si on appuie sur [I/D SET] et que le couplage est terminé.

Eteignez le système sans fil puis rallumez-le.

Aucun son ne sort de l'enceinte ambiophonique gauche ou droite.

• Reportez-vous page 8 pour les détails du paramétrage du sélecteur ambiophonique et assurez-vous que le sélecteur se trouve dans la position correcte. Ensuite, éteignez puis rallumez le système sans fil.
• Vérifier la configuration du son surround sur système de cinéma maison.

L'indicateur de liaison sans fil continue de clignoter entre rouge et vert.

Il y a un problème d'alimentation électrique. Consultez le revendeur.

Sur votre système de cinéma maison.

L'indicateur de liaison sans fil

(ex. “W” ou un indicateur) clignote.

Il n'y a pas de liaison entre le système de cinéma maison et le système sans fil. Eteignez puis rallumez le système de cinéma maison. En alternative, éteignez le système sans fil, débranchez le fil d'alimentation CA, puis rebranchez-le.

L'indicateur de liaison sans fil

(ex. “W” ou un indicateur) ne clignote pas.

• Assurez-vous que le système de cinéma maison est allumé, ainsi que le système sans fil.
• Assurez-vous que l'émetteur numérique est inséré à fond dans la fente du système de cinéma maison.

Spécifications

SECTION AMPLIFICATEUR

Puissance de sortie RMS

Canal ambiophonie	125 W par canal (3 Ω), 1 kHz, 10 % THD
Puissance RMS totale	250 W
Puissance de sortie DIN
Canal ambiophonie	70 W par canal (3 Ω), 1 kHz, 1 % THD
Puissance DIN totale	140 W

GENERAL

Alimentation électrique	CA 220 V à 240 V, 50 Hz
Puissance absorbée
Émetteur numérique	1,2 W
Système sans fil	43 W
Dimensions (L×H×P)
Émetteur numérique	43,3 mm×37,3 mm×8,2 mm
Système sans fil	165 mm×91,5 mm×164 mm
Poids
Émetteur numérique	0,0095 kg
Système sans fil	0,695 kg
Module sans fil
Plage de fréquence	2,4 GHz à 2,4835 GHz
Nombre de canaux	3
Plage de température de service	0 °C à +40 °C
Plage d’humidité de service	20 % à 80 % HR (sans condensation)

Puissance absorbée en mode éteint environ 0,3 W

Remarque

1 Les caractéristiques peuvent faire l'objet de modifications sans préavis.
Les poids et les dimensions sont approximatifs.
2 La distorsion harmonique totale est mesurée par un analyseur de spectre numérique.

Caro cliente
