Produkttyp	Drahtloser Verstärker für Surround-Lautsprecher
Marke	Panasonic
Modell	SH-FX71
Kompatible Nutzung	Panasonic Heimkino-Audiosysteme
Abmessungen (B × H × T)	165 mm × 91,5 mm × 164 mm (Drahtlossystem)
Gewicht	0,695 kg (Drahtlossystem)
Stromversorgung	Wechselstrom 220-240 V, 50 Hz
Stromverbrauch	43 W (Drahtlossystem) / 1,2 W (digitaler Sender)
Leistungsaufnahme im Standby	Ca. 0,3 W
RMS-Ausgangsleistung	125 W pro Kanal (3 Ω) – insgesamt 250 W
DIN-Ausgangsleistung	70 W pro Kanal (3 Ω) – insgesamt 140 W
Drahtlosfrequenz	2,4 GHz – 2,4835 GHz
Anzahl der drahtlosen Kanäle	3
Empfohlene Lautsprecherimpedanz	3 bis 6 Ω
Minimale Lautsprechereingangsleistung	100 W
Mitgeliefertes Zubehör	Digitaler Sender, Wechselstromkabel, 2 Lautsprecherkabel
Pflege	Weiches, trockenes Tuch; keinen Alkohol, Verdünner oder Benzin verwenden
Sicherheit	Öffnungen nicht blockieren, offene Flammen vermeiden, nicht selbst reparieren
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	20 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)
Reparierbarkeit	Wenden Sie sich an den Händler oder eine autorisierte Reparaturwerkstatt
Anzahl der unterstützten Lautsprecher	Bis zu 4 (für 7.1-Wiedergabe mit zwei Geräten)

Häufig gestellte Fragen - SHFX71 PANASONIC

Wie installiere ich das Drahtlossystem SH-FX71?

Stellen Sie das Drahtlossystem in etwa 10 Metern Entfernung vom Heimkinosystem auf eine ebene Fläche. Schließen Sie die Lautsprecherkabel an die farblich passenden Anschlüsse an (blau für links, grau für rechts). Schließen Sie das Wechselstromkabel an. Stecken Sie dann den digitalen Sender in den dafür vorgesehenen Schlitz auf der Rückseite des Heimkinosystems.

Wie stelle ich die drahtlose Verbindung mit dem Heimkinosystem her?

Schalten Sie das Drahtlossystem ein (Taste I). Schalten Sie das Heimkinosystem ein. Die WIRELESS LINK-Anzeige am Drahtlossystem sollte nach einigen Sekunden grün werden. Wenn nicht, schalten Sie beide Geräte aus und wieder ein.

Was tun, wenn die WIRELESS LINK-Anzeige rot und grün blinkt?

Ein rot/grünes Blinken weist auf ein Stromversorgungsproblem hin. Wenden Sie sich an Ihren Händler oder eine autorisierte Reparaturwerkstatt.

Wie verwende ich zwei SH-FX71-Systeme für eine 7.1-Kanal-Wiedergabe?

Sie benötigen ein zweites SH-FX71-System und einen einzigen digitalen Sender. Führen Sie die Kopplungsprozedur durch: Schalten Sie das zusätzliche System ein, drücken Sie dann auf der Fernbedienung des Heimkinos [Stop] + [2], bis 'P' angezeigt wird, und drücken Sie dann auf [I/D SET] auf der Rückseite des zusätzlichen Systems. Schalten Sie das System aus und wieder ein.

Welche Lautsprecherkabel verwenden und wie anschließen?

Verwenden Sie die mitgelieferten Lautsprecherkabel (blaue und graue Stecker). Schließen Sie den linken Surroundlautsprecher (LS) an den blauen Anschluss und den rechten Surroundlautsprecher (RS) an den grauen Anschluss an. Für eine 7.1-Konfiguration verwenden Sie die hinteren Anschlüsse: LB (grau) und RB (blau).

Was tun, wenn kein Ton aus den Surround-Lautsprechern kommt?

Überprüfen Sie, ob der Surround-Wahlschalter auf der Rückseite des Drahtlossystems in der richtigen Position (L SIDE / R SIDE) steht. Stellen Sie sicher, dass die Surround-Sound-Konfiguration des Heimkinosystems aktiviert ist. Schalten Sie das Drahtlossystem aus und wieder ein.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Alkohol, Verdünner oder Benzin. Wenn Sie ein chemisch behandeltes Tuch verwenden, lesen Sie zuerst die Anweisungen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blockieren Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät nicht in einem engen Raum. Vermeiden Sie offene Flammen (Kerzen) auf dem Gerät. Ziehen Sie bei Problemen den Netzstecker. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kann das Gerät mit anderen Heimkino-Marken verwendet werden?

Nein, der SH-FX71 ist ausschließlich für kompatible Panasonic Heimkino-Audiosysteme konzipiert. Der mitgelieferte digitale Sender ist markenspezifisch.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung (DoC) kann vom Panasonic-Server heruntergeladen werden: http://www.doc.panasonic.de. Sie bestätigt, dass das Produkt die Anforderungen der Richtlinie 1999/5/EG erfüllt.

BEDIENUNGSANLEITUNG SHFX71 PANASONIC

Kabelloses Lautsprechersystem

Système sans fil

Sistema wireless

Draadloos systeem

Trådlöst system

Trådløst system

Sistema inalámbrico

Wir möchten Ihnen für den Kauf dieses Produkts danken. Für optimale Leistung und Sicherheit lesen Sie bitte diese Bedienungsanleitung aufmerksam durch.

Lesen Sie vor dem Anschließen, dem Betrieb oder dem Einstellen dieses Erzeugnisses die Bedienungsanleitung vollständig durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.

Konzipiert für Panasonic Heimkino-Soundsysteme, die kompatibel mit SH-FX71 sind.

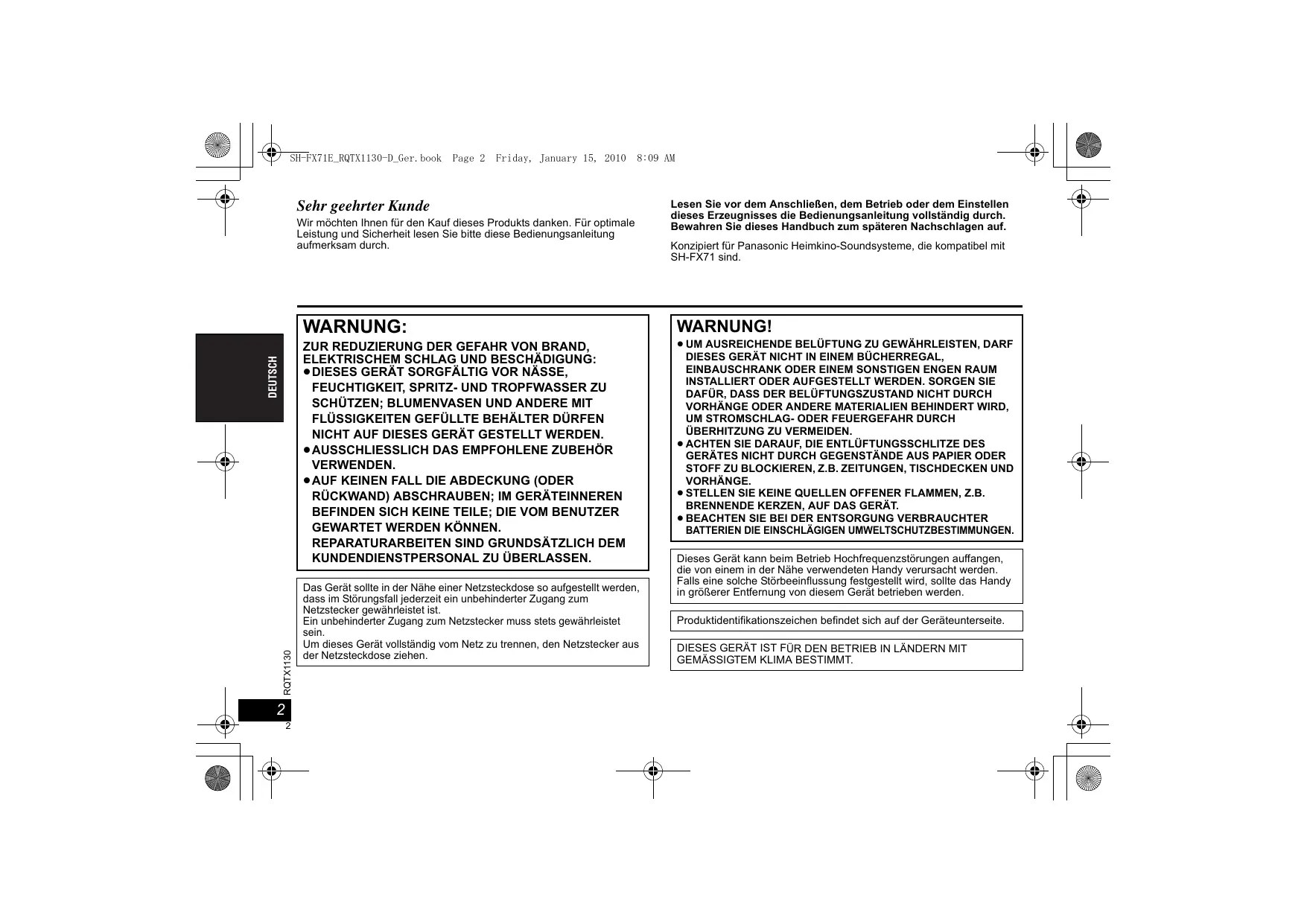

WARNUNG:

ZUR REDUZIERUNG DER GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG UND BESCHÄDIGUNG:

• DIESES GERÄT SORGFÄLTIG VOR NÄSSE, FEUCHTIGKEIT, SPRITZ- UND TROPFWASSER ZU SCHÜTZEN; BLUMENVASEN UND ANDERE MIT FLÜSSIGKEITEN GEFÜLLTE BEHÄLTER DÜRFEN NICHT AUF DIESES GERÄT GESTELLT WERDEN.
• AUSSCHLIESSLICH DAS EMPFOHLENE ZUBEHÖR VERWENDEN.
• AUF KEINEN FALL DIE ABDECKUNG (ODER RÜCKWAND) ABSCHRAUBEN; IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE; DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN.
  REPARATURARBEITEN SIND GRUNDSÄTZLICH DEM KUNDENDIENSTPERSONAL ZU ÜBERLASSEN.

Das Gerät sollte in der Nähe einer Netzsteckdose so aufgestellt werden, dass im Störungsfall jederzeit ein unbehinderter Zugang zum Netzstecker gewährleistet ist.

Ein unbehinderter Zugang zum Netzstecker muss stets gewährleistet sein.

Um dieses Gerät vollständig vom Netz zu trennen, den Netzstecker aus der Netzsteckdose ziehen.

WARNUNG!

• UM AUSREICHENDE BELÜFTUNG ZU GEWÄHRLEISTEN, DARF DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM SONSTIGEN ENGEN RAUM INSTALLIERT ODER AUFGESTELLT WERDEN. SORGEN SIE DAFÜR, DASS DER BELÜFTUNGSZUSTAND NICHT DURCH VORHÄNGE ODER ANDERE MATERIALIEN BEHINDERT WIRD, UM STROMSCHLAG- ODER FEUERGEFAHR DURCH ÜBERHITZUNG ZU VERMEIDEN.
• ACHTEN SIE DARAUF, DIE ENTLÜFTUNGSSCHLITZE DES GERÄTES NICHT DURCH GEGENSTÄNDE AUS PAPIER ODER STOFF ZU BLOCKIEREN, Z.B. ZEITUNGEN, TISCHDECKEN UND VORHÄNGE.
• STELLEN SIE KEINE QUELLEN OFFENER FLAMMEN, Z.B. BRENNENDE KERZEN, AUF DAS GERÄT.
• BEACHTEN SIE BEI DER ENTSORGUNG VERBRAUCHTER BATTERIEN DIE EINSCHLÄGIGEN UMWELTSCHUTZBESTIMMUNGEN.

Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Nähe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.

Produktidentifikationszeichen befindet sich auf der Geräteunterseite.

DIESES GERÄT IST FÜR DEN BETRIEB IN LÄNDERN MIT GEMÄSSIGTEM KLIMA BESTIMMT.

Inhaltsverzeichnis

DIGITALTRANSMITTER RFAX1012 KABELLOSES LAUTSPRECHERSYSTEM

SH-FX71

CE1177①

BETRIEBSBEREICH ZWISCHEN 2400 MHz BIS

2483,5 MHz

Konformitätserklärung

Hiermit erklärt Panasonic AVC Networks Singapore

Pte. Ltd. (PAVCSG), dass sich dieses Produkt in

Übereinstimmung mit den Mindestanforderungen und anderen relevanten Auflagen der Richtlinie 1999/5/EC befindet.

Eine Kopie der Original-Konformitätserklärung (DoC) zu unseren R&TTE-Produkten kann von unserem DoC-Server heruntergeladen werden: http://www.doc.panasonic.de

Anspruchpartner in der EU: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany

Die Benutzung dieses Produkts beschränkt sich auf folgende Länder: AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK

Einführung

Zubehör ....Unten

Vorsichtsmaßnahmen 4

Wartung 5

Schnellanleitung Bedienelemente 5

Verwendung

Einrichtung 6

Anschlüsse 7

Herstellung der kabellosen Verbindung.... 9

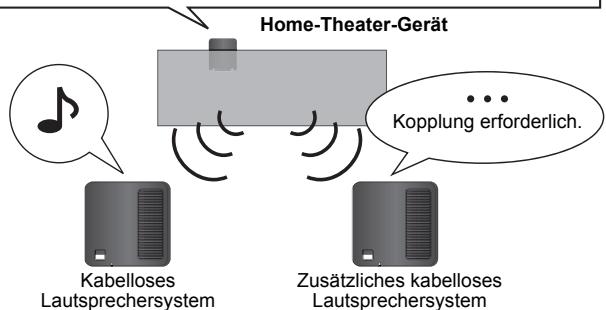

Einsatz der hinteren Surround-Lautsprecher.... 10

Referenz

Anleitung zur Fehlerbehebung 11

Technische Daten....11

Zubehör

Überprüfen Sie bitte, ob die folgenden Teile mitgeliefert wurden.

□ 1 Digitaltransmitter

□ Stromversorgung

Zur ausschließlichen Verwendung mit diesem Gerät. Verwenden Sie es nicht mit anderen Geräten. Verwenden Sie keine anderen Kabel für dieses Gerät.

Vereinigtes Königreich

□ 2 Lautsprecherkabel

Vorsichtsmaßnahmen

Aufstellung

Stellen Sie den Player auf einer ebenen Fläche auf, die nicht direktem Sonnenlicht, hohen Temperaturen, hoher Luftfeuchtigkeit und starken Vibrationen ausgesetzt ist. Derartige Umgebungsbedingungen können eine Beschädigung des Gehäuses und anderer Bauteile des Gerätes verursachen, wodurch seine Lebensdauer verkürzt wird. Stellen Sie keine schweren Gegenstände auf das Gerät.

Spannung

Verwenden Sie keine Hochspannungs-Stromquellen. Diese können das Gerät überlasten und einen Brand verursachen.

Verwenden Sie keine Gleichstromquelle. Überprüfen Sie die Stromquelle sorgfältig, wenn Sie das Gerät auf einem Schiff oder an einem anderen Ort benutzen, an dem Gleichstrom verwendet wird.

Schutz des Netzkabels

Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen und unbeschädigt ist. Schlechter Anschluss und Beschädigung des Kabels können einen Brand oder elektrischen Schlag verursachen. Vermeiden Sie Ziehen, Knicken oder Belasten des Kabels mit schweren Gegenständen.

Fassen Sie den Stecker beim Abziehen des Kabels an. Ziehen am Kabel kann einen elektrischen Schlag verursachen.

Fassen Sie den Stecker nicht mit nassen Händen an. Es kann sonst zu einem elektrischen Schlag kommen.

Fremdkörper

Lassen Sie keine Metallgegenstände in das Gerät fallen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät eindringen. Es kann sonst zu einem elektrischen Schlag oder einer Funktionsstörung kommen. Sollte dies geschehen, trennen Sie das Gerät unverzüglich vom Stromnetz, und kontaktieren Sie Ihren Händler.

Sprühen Sie keine Insektensprays auf oder in das Gerät. Diese enthalten brennbare Gase, die sich beim Sprühen in das Gerät entzünden können.

Wartung

Versuchen Sie nicht, das Gerät selbst zu reparieren. Falls Tonstörungen auftreten, Anzeigen nicht aufleuchten, Rauch austritt, oder ein anderes Problem auftritt, das nicht in dieser Bedienungsanleitung behandelt wird, ziehen Sie das Netzkabel ab, und kontaktieren Sie Ihren Handler oder eine autorisierte Kundendienststelle. Es kann zu einem elektrischen Schlag oder einer Beschädigung des Gerätes kommen, falls das Gerät von unqualifizierten Personen repariert, zerlegt oder rekonstruiert wird.

Verlängern Sie die Lebensdauer, indem Sie das Gerät von der Stromquelle trennen, wenn es längere Zeit nicht benutzt werden soll.

Wartung

Reinigen Sie das Gerät mit einem weichen, trockenen Tuch.

• Verwenden Sie nie Alkohol, Verdünner oder Benzin zum Reinigen des Gerätes.
• Lesen Sie vor der Benutzung von chemisch behandelten Tüchern aufmerksam die mitgelieferten Anweisungen.

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden

Firmengrundsätzen der Panasonic-Gruppe wurde ihr

Produkt aus hochwertigen Materialien und

Komponenten entwickelt und hergestellt, die

recycelbar und wieder verwendbar sind.

Dieses Symbol auf Produkten und/oder begleitenden

Dokumenten bedeutet, dass elektrische und

elektronische Produkte am Ende ihrer Lebensdauer

vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung,

Rohstoffrückgewinnung und Recycling zu den eingerichteten

kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese

Geräte kostenlos entgegennehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem

Umweltschutz und verhindert mögliche schädliche Auswirkungen auf

Mensch und Umwelt, die sich aus einer unsachgemäßen

Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben

könnten.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw.

Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Schnellanleitung Bedienelemente

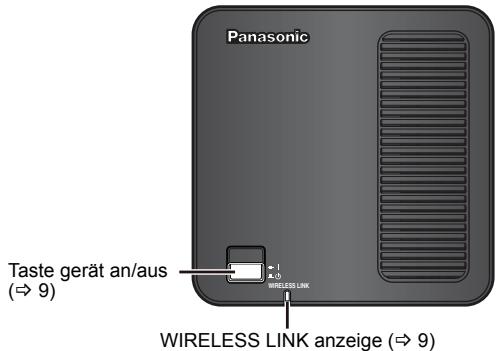

■ Oberseite des Hautgeräts

Panasonic Taste gerät an/aus (⇒ 9) WIRELESS LINK WIRELESS LINK (⇒ 9)

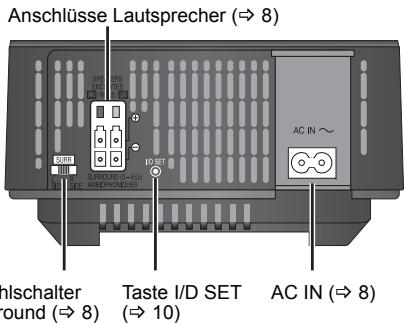

■ Rückseite des Hauptgeräts

• Stellen Sie das Hauptgerät mit der Oberseite nach oben horizontal auf.
• Lassen Sie an allen Seiten des Gerätes einen Freiraum von mindestens 5 cm, um eine ausreichende Belüftung und eine optimale Luftzirkulation sicherzustellen.

Einrichtung

Vorbereitung

• Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.
• Schließen Sie die Stromversorgung an, nachdem alle Anschlussarbeiten abgeschlossen worden sind.

Hinweis

• Das Wireless-System und den Digital-Sender nicht in einem Metallschrank oder Bücherregal verwenden.
• Versuchen Sie nicht, zusätzliche Surround-Lautsprecher an das Home-Theater-Gerät anzuschließen.
• Stellen Sie das kabellose Lautsprechersystem im Radius von 10 m vom Home-Theater-Gerät auf.

Halten Sie die folgenden Abstände zwischen dem kabellosen Lautsprechersystem und anderen elektronischen Geräten ein, die gleiche Funkfrequenz verwenden (2,4 GHz), um Interferenzen zu vermeiden.

z.B.

z.B. Kabelloses Lautsprecher system

Wireless LAN: annähernd 2 m

Cordless-Telefon und sonstige elektronische Geräte: annähernd 2 m

Das kabellose Lautsprechersystem einen freien Kanal, falls andere Geräte seine Kommunikation stören.

Wenn dies der Fall ist, blinkt die Wireless-Verbindungsanzeige ("W" oder eine Anzeige) am Home-Theater-Gerät und es kommt zu einer kurzen Unterbrechung des von den Surround-Lautsprechern kommenden Tons.

Dies gehört zum normalen Betrieb des Produkts zur Gewährleistung der bestmöglichen Performance Ihres Home-Theater-Gerät.

Versuchen Sie, die anderen Geräte außerhalb des Radius des kabellosen Lautsprechersystem aufzustellen und stellen Sie das kabellose Lautsprechersystem näher an Ihrem Home-Theater-Gerät auf, falls die Interferenzen andauern.

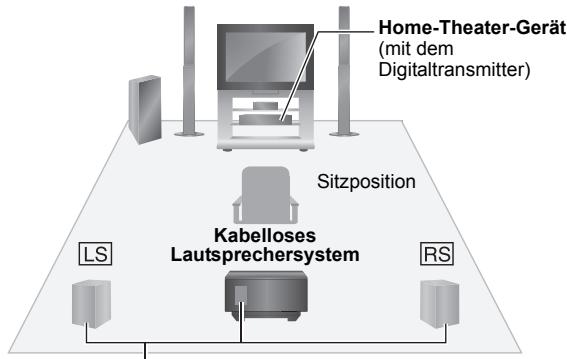

■ Aufstellungsplan des kabellosen Lautsprechersystems

z.B. 5.1-Kanal

Home-Theater-Gerät (mit dem Digitaltransmitter) Sitzposition Kabelloses Lautsprechersystem LS RS

Kabel der Surround-Lautsprecher (im Lieferumfang enthalten) Surround-Lautsprecher sind nicht enthalten.

LS: Surround (links), RS: Surround (rechts)

- Seitlich oder etwas hinter der Sitzposition aufstellen.

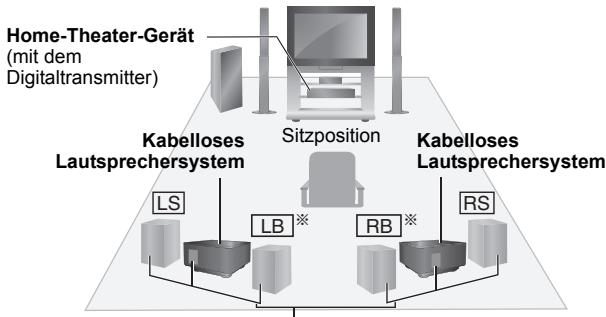

z.B. 7.1-Kanal (bei Verwendung von zwei kabellosen Lautsprechersystemen)

Kabel der Surround-Lautsprecher (im Lieferumfang enthalten) Surround-Lautsprecher und hintere Surround-Lautsprecher sind nicht enthalten.

Diese Aufstellung bietet die Wiedergabe 7.1-Kanal-Qualität. Ihre Home-Theater-Gerät muss für die Wiedergabe 7.1-Kanal-Qualität geeignet sein.

LS: Surround (links), RS: Surround (rechts)

- Seitlich der Sitzposition aufstellen.

LB*: Surround hinten (links), RB*: Surround hinten (rechts)

- Hinter der Sitzposition aufstellen, ca. 1 m oberhalb der Hörebene. ※LB oder SBL RB oder SBR

Anschlüsse

■ Digitaltransmitter

Nehmen Sie auch auf die Betriebsanleitung Ihres Home-Theater-Gerätes Bezug.

Nicht Anschließen oder Entfernen, während das Home-Theater-Gerät eingeschaltet ist.

DIGITAL TRANSMITTER

z.B.

Rückseite des Home-Theater-Gerät

Digitaltransmitter

(im Lieferumfang enthalten) Vollständig einstecken, bis ein Klicken hörbar ist.

Anschlüsse

■ Kabelloses Lautsprechersystem

Vorbereitung

Klemmen Sie die Surround-Lautsprecherkabel (mit einer blauen und einer grauen Steckverbindung) von Ihrem Home-Theater-Gerät ab, falls sie bereits angeschlossen wurden.

SURR L SIDE R SIDE

Wahlschalter Surround

Anschließen der Lautsprecher an das kabellose Lautsprechersystem Verbinden Sie die Kontakte mit der gleichen Farbe.

Lautsprecherkabel Vollständig eingesteckt.

Impedanz: 3 Ω bis 6 Ω Eingangsleistung Lautsprecher: 100 W (min)

Für Verbindung 5.1-Kanalverbindung

SURROUND (LS): Blau SURROUND (RS): Grau

Einstellung des Wahlschalter für die linken und die rechten Lautsprecher

Für Verbindung 7.1-Kanalverbindung

SURROUND (LS): Blau SURROUND HINTEN (LB): Grau

Einstellung des Wahlschalters für die linken Lautsprecher

SURROUND (RS): Grau SURROUND HINTEN (RB): Blau

Einstellung des Wahlschalters für die rechten Lautsprecher

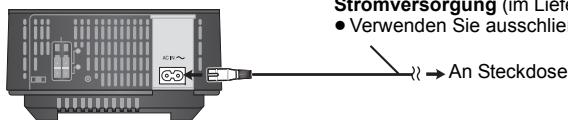

Stromversorgung

Stromversorgung (im Liefer) ● Verwenden Sie ausschließlich → An Steckdose

Stromversorgung (im Lieferumfang enthalten)

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

Herstellung der kabellosen Verbindung

• Nehmen Sie auch auf die Betriebsanleitung Ihres Home-Theater-Gerätes Bezug.
• Nehmen Sie auch auf "Einsatz der hinteren Surround-Lautsprecher" bezug, falls Sie über Wiedergabe 7.1-Kanal-Qualität verfügen (⇒ 10).

1 Schalten Sie das kabellose Lautsprechersystem ein.

Taste Gerät an/aus [■ I, ■ ⏻]

Verwenden Sie diese Taste zum Ein- und Ausschalten des Gerätes.

■ I: Das Gerät ist eingeschaltet.

■ ⏻: Das Gerät ist ausgeschaltet.

WIRELESS LINK

WIRELESS LINK Anzeige

Rot: Das Gerät ist eingeschaltet und die kabellose Verbindung ist deaktiviert.

Grün: Das Gerät ist eingeschaltet und die kabellose Verbindung ist aktiviert.

2 Schalten Sie Ihr Home-Theater-Gerät ein.

Die Anzeige kabellose Verbindung Ihres Home-Theater-Gerät leuchtet auf.

- Der Typ der Anzeige ist vom Home-Theater-Gerät abhängig.

z.B. Anzeige auf dem Home-Theater-Gerät

- Bitte nehmen Sie auf die Anleitung zur Fehlerbehebung (⇒ 11), falls die Anzeige aufblinkt.

3 Starten Sie die Wiedergabe mit dem Home-Theater-Gerät.

Energieeinsparung

Das kabellose Lautsprechersystem verbraucht wenig Strom, auch wenn es ausgeschaltet ist (annährend 0,3 W). Ziehen Sie den Stecker aus der Steckdose, um Strom zu sparen, wenn das Gerät nicht benutzt wird.

Einsatz der hinteren Surround-Lautsprecher

Wenn Sie zwei SH-FX71 verwenden, können Sie die Wiedergabe 7.1-Kanal-Qualität genießen und die Surround-Lautsprecher und die hinteren Surround-Lautsprecher kabellos anschließen ( 7).

Nur einen mit SH-FX71 mitgelieferten Digital-Sender verwenden. Das Wireless-System wird zu Beginn für die Arbeit mit dem es begleitenden Digital-Senders gepaart. Damit der Digital-Sender mit dem zusätzlichen Wireless-System arbeiten kann, muss er gepaart werden.

z.B. Nach der Kopplung

• Bewahren Sie den Digitaltransmitter des zusätzlichen kabellosen Lautsprechersystems für die spätere Benutzung auf.

■ Paarung

Vorbereitung

• Schließen Sie das zusätzliche kabellose Lautsprechersystem an die Stromversorgung an.
• Schalten Sie das Home-Theater-Gerät ein und drehen Sie die Lautstärke herunter.

1 Schalten Sie das zusätzliche kabellose Lautsprechersystem ein.
2 Während Sie die Stopp-Taste (z.B. [■]) am Home-Theater-Gerät drücken, drücken Sie so lange die Zifferntaste [2] auf der Fernbedienung, bis "P" auf dem Display des Home-Theater-Gerät aufleuchtet.
3 Drücken Sie [I/D SET] auf der Rückseite des zusätzlichen kabellosen Lautsprechersystems, während "P" aufleuchtet.

• Die Anzeige auf dem zusätzlichen kabellosen Lautsprechersystem wird grün.
• Wiederholen Sie den Schritt 2 und setzen Sie das Verfahren fort, falls "P" ausgeht, bevor Sie [I/D SET] drücken.

4 Während die Stopp-Taste am Home-Theater-Gerät gedrückt wird, drücken Sie die Zifferntaste [2] auf der Fernbedienung.
5 Schalten Sie das zusätzliche kabellose Lautsprechersystem aus und wieder ein.

- Stellen Sie sicher, dass die Anzeige auf dem zusätzlichen kabellosen Lautsprechersystem grün aufleuchtet.

Hinweis

• Falls Sie die Karte des Digital-Senders ändern sollten, wiederholen Sie die Paarungsschritte unter Verwendung des neuen Digital-Senders.
• SH-FX71 kann nicht mit SH-FX65, SH-FX67 oder SH-FX70 verwendet werden.

I/D SET

Verwenden Sie einen spitzen Gegenstand.

Anleitung zur Fehlerbehebung

Bitte nehmen Sie die folgenden Kontrollen vor, bevor Sie sich an den Kundendienst wenden. Bitte wenden Sie sich an Ihren Händler, falls Sie Fragen zu den Kontrollen haben oder falls die angegebenen Lösungen das Problem nicht beheben.

Hauptgerät

Kein Strom.

Stellen Sie sicher, dass das Netzkabel ordnungsgemäß angeschlossen ist.

Die Anzeige wird nicht wieder grün, auch wenn [I/D SET] gedrückt und die Kopplung abgeschlossen wird.

Schalten Sie das kabellose Lautsprechersystem aus und wieder ein.

Aus dem rechten oder linken Surround-Lautsprecher kommt kein Ton.

• Beziehen Sie sich für nähere Angaben zur Einstellung des Wahlschalters Surround auf Seite 8 und vergewissern Sie sich, dass der Schalter die richtige Schaltstellung hat. Schalten Sie dann das kabellose System aus und wieder ein.
• Kontrollieren Sie die Surround Sound Einstellungen am Home-Theater-Gerät.

Die Anzeige für die kabellose Verbindung blinkt einmal Rot und einmal Grün.

Es liegt nicht an der Stromversorgung. Wenden Sie sich an Ihren Händler.

Am Home-Theater-Gerät

Die Anzeige kabellose Verbindung

(z.B. "W" oder eine Anzeige) blinkt.

Es besteht keine Verbindung zwischen dem Home-Theater-Gerät und dem kabellosen Lautsprechersystem. Schalten Sie das kabellose Lautsprechersystem aus und wieder ein. Schalten Sie alternativ das kabellose Lautsprechersystem aus, klemmen Sie die Stromversorgung ab und schließen Sie sie dann wieder an.

Die Anzeige kabellose Verbindung

(z.B. "W" oder eine Anzeige) leuchtet nicht auf.

• Überprüfen Sie, ob das Home-Theater-Gerät und das kabellose Lautsprechersystem eingeschaltet sind.
• Stellen Sie sicher, dass der Digitaltransmitter vollständig in den Slot des Home-Theater-Gerätes eingesteckt ist.

Technische Daten

VERSTÄRKERTEIL

RMS Stromausgang

Surroundkanäle 125 W je Kanal (3 Ω), 1 kHz, 10 % THD Gesamtleistung RMS 250 W

DIN Stromausgang

Surroundkanäle 70 W je Kanal (3 Ω), 1 kHz, 1 % THD Gesamtleistung DIN 140 W

ALLGEMEIN

Stromversorgung Wechselspannung 220 V bis 240 V, 50 Hz

Stromverbrauch

Digitaltransmitter 1,2 W Kabelloses Lautsprechersystem 43 W

Abmessungen (B×H×T)

Digitaltransmitter 43,3 mm×37,3 mm×8,2 mm Kabelloses Lautsprechersystem 165 mm×91,5 mm×164 mm

Gewicht

Digitaltransmitter 0,0095 kg Kabelloses Lautsprechersystem 0,695 kg

Wireless-Modul

Frequenzbereich 2,4 GHz bis 2,4835 GHz Anzahl der Kanäle 3

Betriebstemperaturbereich

Betriebsfeuchtigskeitsbereich 20 % bis 80 % rel. Feuchte (ohne Kondensbildung)

Stromverbrauch im Off-Modus annähernd 0,3 W

Hinweis

1 Die technischen Daten können ohne Vorankündigung Änderungen unterliegen.
Das Gewicht und die Abmessungen sind Nährungswerte.
2 Die harmonische Gesamtverzerrung wurde mit einem digitalen Spektrumanalysator gemessen.

Cher client

Konserverende effekt

Hans-Joachim Habeck 13. Jan. 2010

SUOMI

VAROITUS:

VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEISTON VAHINGOITTUMISEN VAARAA

• TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOSTEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEILLE. LAITTEEN PÄÄLLE EI SAA MYÖSKÄÄN ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MALJAKKOA.
• KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA.
• ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOINEN HENKILÖKUNTA.

VAROITUS!

• ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINETTITYYPPIEEN KIRJAKAAPPIIN TAI MUUHÜN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAALI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU-TAI TULIPALOVAARA.
• ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ.
• ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE.
• HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMALLA TAVALLA.

TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEUDOSSA ILMASTOSSA.
