SH-FX71E_RQTX1130-D_Dut.book Page 2 Tuesday, January 12, 2010 Geachte klant Hartelijk dank voor de aankoop van dit product. Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te be dienen of af te stellen. WAARSCHUWING: NEDERLANDS OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN, ≥STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN

ONDERHOUDSPERSONEEL. Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn. De stekker van het netsnoer moet goed te bedienen blijven. Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact. 4:44 PM Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit product aan te sluiten, te bedienen of af te stellen. Bewaar deze gebruiksaanwijzing. Ontworpen voor Panasonic Home Theater-geluidssysteem die geschikt zijn voor de SH-FX71. WAARSCHUWING! ≥ OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR

AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF

VOORKOMEN. ≥ ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS. ≥ ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT. ≥ DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER. Tijdens het gebruik is dit product vatbaar voor radiostoring veroorzaakt door een mobiele telefoon. Wanneer dergelijke storing optreedt, moet u dit product en de mobiele telefoon verder van elkaar vandaan gebruiken. De productidentificatie is op de onderkant van het toestel genoteerd. RQTX1130 DIT APPARAAT IS BESTEMD VOOR GEBRUIK IN EEN GEMATIGD KLIMAAT.

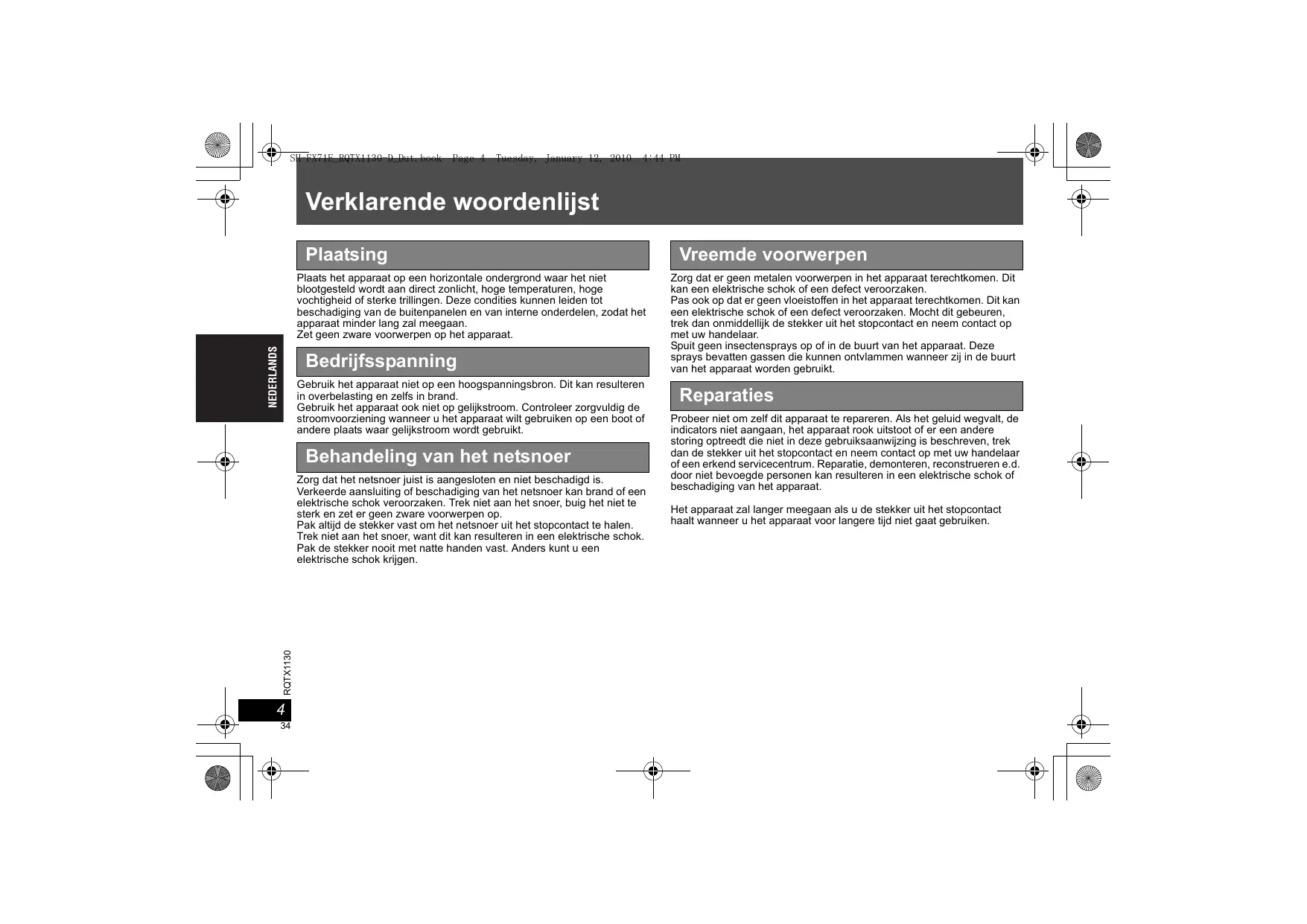

SH-FX71E_RQTX1130-D_Dut.book Page 4 Tuesday, January 12, 2010 4:44 PM Verklarende woordenlijst Plaatsing NEDERLANDS Plaats het apparaat op een horizontale ondergrond waar het niet blootgesteld wordt aan direct zonlicht, hoge temperaturen, hoge vochtigheid of sterke trillingen. Deze condities kunnen leiden tot beschadiging van de buitenpanelen en van interne onderdelen, zodat het apparaat minder lang zal meegaan. Zet geen zware voorwerpen op het apparaat. Bedrijfsspanning Gebruik het apparaat niet op een hoogspanningsbron. Dit kan resulteren in overbelasting en zelfs in brand. Gebruik het apparaat ook niet op gelijkstroom. Controleer zorgvuldig de stroomvoorziening wanneer u het apparaat wilt gebruiken op een boot of andere plaats waar gelijkstroom wordt gebruikt. Behandeling van het netsnoer RQTX1130 Zorg dat het netsnoer juist is aangesloten en niet beschadigd is. Verkeerde aansluiting of beschadiging van het netsnoer kan brand of een elektrische schok veroorzaken. Trek niet aan het snoer, buig het niet te sterk en zet er geen zware voorwerpen op. Pak altijd de stekker vast om het netsnoer uit het stopcontact te halen. Trek niet aan het snoer, want dit kan resulteren in een elektrische schok. Pak de stekker nooit met natte handen vast. Anders kunt u een elektrische schok krijgen.

Vreemde voorwerpen Zorg dat er geen metalen voorwerpen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Pas ook op dat er geen vloeistoffen in het apparaat terechtkomen. Dit kan een elektrische schok of een defect veroorzaken. Mocht dit gebeuren, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw handelaar. Spuit geen insectensprays op of in de buurt van het apparaat. Deze sprays bevatten gassen die kunnen ontvlammen wanneer zij in de buurt van het apparaat worden gebruikt. Reparaties Probeer niet om zelf dit apparaat te repareren. Als het geluid wegvalt, de indicators niet aangaan, het apparaat rook uitstoot of er een andere storing optreedt die niet in deze gebruiksaanwijzing is beschreven, trek dan de stekker uit het stopcontact en neem contact op met uw handelaar of een erkend servicecentrum. Reparatie, demonteren, reconstrueren e.d. door niet bevoegde personen kan resulteren in een elektrische schok of beschadiging van het apparaat. Het apparaat zal langer meegaan als u de stekker uit het stopcontact haalt wanneer u het apparaat voor langere tijd niet gaat gebruiken. SH-FX71E_RQTX1130-D_Dut.book Page 5 Tuesday, January 12, 2010 Onderhoud Maak dit toestel schoon met een zachte, droge doek. ≥ Gebruik nooit alcohol, verdunner of benzine om dit toestel schoon te maken. ≥ Lees voordat u een chemisch doekje gebruikt eerst de aanwijzingen voor het doekje. 4:44 PM Controlehandleiding ∫ Bovenzijde van het hoofdapparaat Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl. Aan-uitknop van het apparaat (B 9) NEDERLANDS Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren) WIRELESS LINK WIRELESS LINK-indikator (B 9) ∫ Achterzijde van het hoofdapparaat Luidsprekeraansluitingen (B 8) Voor zakelijke gebruikers in de Europese Unie Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie. Informatie over verwijdering van afval in landen buiten de Europese Unie Surround-schakelaar I/D SET-knop AC IN (B 8) (B 8) (B 10) [Opmerking] ≥ Plaats het hoofdapparaat horizontaal en laat daarbij het bovenpaneel naar boven wijzen. ≥ Voor voldoende ventilatie en een goede luchtcirculatie rond het hoofdapparaat kunt u het beste rondom 5 cm ruimte aanhouden. RQTX1130 Dit symbool is alleen geldig in de Europese Unie. Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

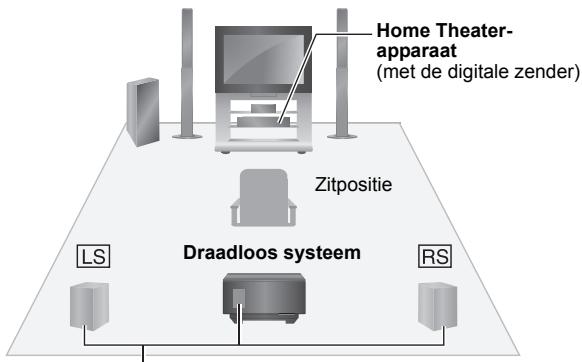

SH-FX71E_RQTX1130-D_Dut.book Page 6 Tuesday, January 12, 2010 4:44 PM Instellen Voorbereiding ≥ Zet eerst alle apparatuur uit voordat u de aansluiting tot stand brengt en lees de betreffende gebruiksaanwijzing. ≥ Sluit het netsnoer pas aan nadat u alle andere aansluitingen tot stand hebt gebracht. NEDERLANDS [Opmerking] ≥ Gebruik het draadloze systeem en de digitale zender niet binnenin een metalen kast of boekenplank. ≥ Probeer geen extra surround-luidsprekers aan te sluiten op het Home Theater-apparaat. ≥ Plaats het draadloze systeem binnen een straal van ongeveer 10 m rondom het Home Theater-apparaat. Zorg ervoor dat de afstanden tussen het draadloze systeem en andere elektronische apparaten die gebruikmaken van dezelfde radiofrequentie (2,4 GHz band) als volgt zijn. bv. ∫ Draadloos instelschema bv. 5.1kan. Home Theaterapparaat (met de digitale zender) Zitpositie Draadloos systeem Draadloos LAN: ong. 2 m Kabels surround-luidsprekers (meegeleverd) Surroundluidsprekers niet meegeleverd. RQTX1130 Draadloos systeem

Draadloze telefoon en andere elektronische apparaten: ong. 2 m Het draadloze systeem zoekt automatisch naar een beschikbaar kanaal als een van deze andere apparaten de communicatie van het systeem verstoort. Gebeurt dat, dan zal het indicatielampje van de draadloze verbinding (“ [W] ” of een ander indicatielampje) op het Home Theater-apparaat knipperen en zal een korte onderbreking plaatsvinden van de audio die uit de surround-luidsprekers komt. Dit is normaal voor dit product, het haalt op die manier het beste uit uw Home Theater-apparaat. Als de verstoring aanhoudt, probeer de andere apparaten dan buiten het bereik van het draadloze systeem te plaatsen of plaats het draadloze systeem dichter bij uw Home Theater-apparaat. LS: Surround (links), RS: Surround (rechts) ≥ Naast of vlak achter de zitpositie plaatsen. SH-FX71E_RQTX1130-D_Dut.book Page 7 Tuesday, January 12, 2010 bv. 7.1kan. (Als u twee apparaten van het draadloze systeem gebruikt) 4:44 PM Aansluitingen ∫ Digitale zender Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat. Home Theaterapparaat (met de digitale zender) Zitpositie Draadloos systeem

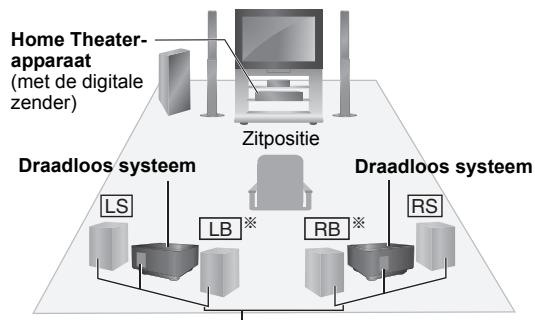

Kabels surround-luidsprekers (meegeleverd) Surroundluidsprekers en surroundluidsprekers achter niet meegeleverd. DIGITAL TRANSMITTER bv. Achterzijde van het Home Theater-apparaat NEDERLANDS Sluit de zender niet aan en maak hem niet los terwijl het Home Theater-apparaat aan is. Ditigtale zender (meegeleverd) Duw hem helemaal aan tot u een klik hoort. Met deze plaatsing is 7.1-kanaals weergave mogelijk. Uw Home Theater-apparaat moet wel 7.1-kanaals geluid kunnen weergeven. LS: Surround (links), RS: Surround (rechts) ≥ Naast de zitpositie plaatsen. RQTX1130 LB§: Surround-achter (links), RB§: Surround-achter (rechts) ≥ Achter de zitpositie plaatsen, ongeveer 1 m boven oorhoogte. §LB of SBL RB of SBR (Vervolg op volgende pagina)

SH-FX71E_RQTX1130-D_Dut.book Page 8 Tuesday, January 12, 2010 4:44 PM Instellen Aansluitingen ∫ Draadloos systeem Voorbereiding Als de kabels van de surround-luidsprekers (met een blauwe en grijze connector) al zijn aangesloten, maak de kabels van de surround-luidsprekers dan los van uw Home Theater-apparaat. De luidsprekers aansluiten op het draadloze systeem Verbind de aansluitingen met dezelfde kleur met elkaar. NEDERLANDS SPEAKERS ENCEINTES LS / RB LB / RS AC IN SURR

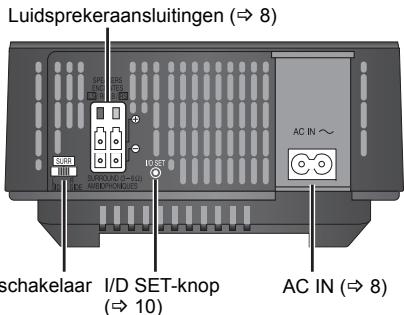

Voor 5.1kan-aansluiting Luidsprekerkabel Helemaal insteken. Surroundschakelaar Instelling schakelaar voor de linker en rechter speakers SURR Voor 7.1kan-aansluiting SURR

SIDE SIDE SURROUND (LS): Blauw SURROUND (RS): Grijs Impedantie: 3 ≠ tot 6 ≠ Ingangsvermogen luidspreker: 100 W (min) SURROUND (LS): Blauw SURROUND ACHTER (LB): Grijs Instelling schakelaar voor de linker luidsprekers Instelling schakelaar voor SURROUND (RS): Grijs SURROUND ACHTER (RB): Blauw de rechter luidsprekers

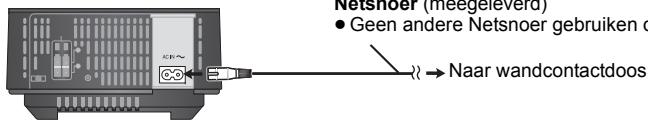

SIDE SIDE ∫ Netsnoer RQTX1130 Netsnoer (meegeleverd) ≥ Geen andere Netsnoer gebruiken dan de meegeleverde kabel.

Naar wandcontactdoos SH-FX71E_RQTX1130-D_Dut.book Page 9 Tuesday, January 12, 2010 4:44 PM De draadloze verbinding tot stand brengen ≥ Raadpleeg ook de gebruiksaanwijzing voor uw Home Theater-apparaat. ≥ Als u 7.1-kanaals geluid weergeeft, raadpleeg dan ook “De surround-achterluidsprekers gebruiken” (B 10).

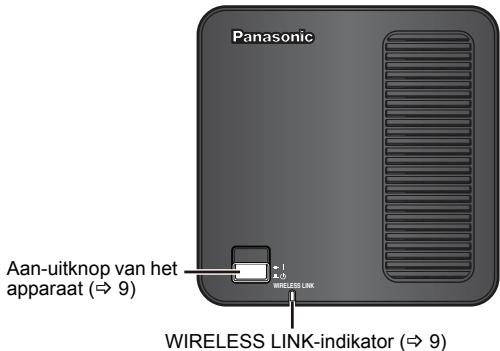

Aan-uitknop van het apparaat [C I, B Í] Met deze knop zet u het apparaat aan en uit. B Í: Het apparaat is uit. C I: Het apparaat is aan. Zet uw Home Theater-apparaat aan. De indicator draadloze verbinding op uw Home Theater-apparaat gaat aan. ≥ Het type indicator varieert afhankelijk van het Home Theaterapparaat. bv. Weergave op het Home Theater-apparaat SLP STCT WIRELESS LINK

≥ Raadpleeg de Handleiding voor het oplossen van problemen als de indicator knippert (B 11). NEDERLANDS Zet het draadloze systeem aan. WIRELESS LINK indicator Rood: Het apparaat is aan en de draadloze verbinding is uitgeschakeld. Groen: Het toestel is aan en de draadloze verbinding is ingeschakeld.

Beginnen met afspelen op het Home Theater-apparaat. Stroom besparen Het draadloze systeem verbruikt een kleine hoeveelheid stroom, ook als het uit is (ong. 0,3 W). Neemt het apparaat uit de wandcontactdoos als het lange tijd niet zal worden gebruikt om stroom te besparen. RQTX1130

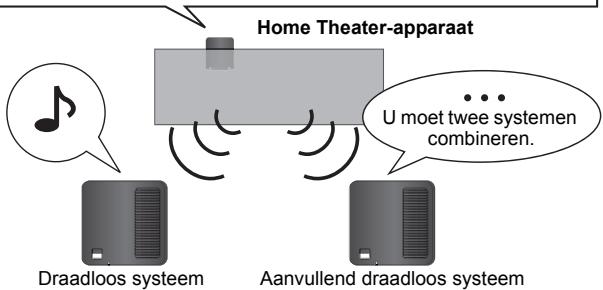

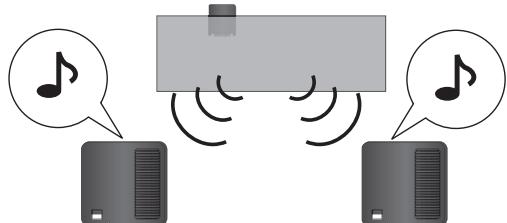

SH-FX71E_RQTX1130-D_Dut.book Page 10 Tuesday, January 12, 2010 4:44 PM Instellen De surround-achterluidsprekers gebruiken Als u 2 paar SH-FX71 gebruikt, kunt u 7.1-kanaals geluid afspelen, waarbij de surround-luidsprekers en de surround-achterluidsprekers draadloos worden (B 7). NEDERLANDS Gebruik alleen een digitale zender die bij de SH-FX71 geleverd is. Het draadloze systeem is oorspronkelijk afgesteld om samen met de digitale zender te werken die erbij geleverd wordt. Om de digitale zender met het aanvullende draadloze systeem te laten werken, moeten ze gekoppeld worden. Home Theater-apparaat U moet twee systemen combineren. Draadloos systeem Aanvullend draadloos systeem bv. Nadat de systemen zijn gecombineerd ∫ Koppelen Voorbereiding ≥ Sluit het netsnoer van het aanvullende draadloze systeem aan. ≥ Zet het Home Theater-apparaat aan en zet het volume lager. 1 Zet het aanvullende draadloze systeem aan. 2 Terwijl u op het Home Theater-apparaat op de stopknop drukt (bv. [∫]), drukt u op de afstandsbediening op de genummerde knop [2] tot “P” op het display van het Home Theater-apparaat gaat branden. 3 Druk, terwijl “P” wordt weergegeven, op [I/D SET] aan de achterzijde van het aanvullende draadloze systeem. ≥ De indicator op het toegevoegde draadloze systeem wordt groen. ≥ Als “P” uitgaat voordat u op [I/D SET] drukt, herhaalt u stap 2 en gaat u daarna verder met de procedure.

Gebruik een puntig voorwerp. 4 Terwijl u op het Home Theater-apparaat op de stopknop drukt, drukt u op de genummerde knop [2] op de afstandsbediening. RQTX1130 5 Zet het aanvullende draadloze systeem uit en weer aan. ≥ Controleer of de indicator op het toegevoegde draadloze systeem groen oplicht.

[Opmerking] ≥ Indien u een andere digitale zenderkaart gaat gebruiken, moeten de stappen voor het koppelen herhaald worden met gebruik van de nieuwe digitale zender. ≥ De SH-FX71 kan niet gebruikt worden met SH-FX65, SH-FX67 of SH-FX70. ≥ Bewaar de digitale zender van het toegevoegde draadloze systeem zodat u die later nog kunt gebruiken. Tuesday, January 12, 2010 Handleiding voor het oplossen van problemen Controleer eerst het volgende voordat u technische hulp inschakelt. Als u sommige controlepunten in twijfel trekt of als de oplossingen in de tabel het probleem niet verhelpen, raadpleeg dan uw dealer voor instructies. Hoofdapparaat Geen stroom. Controleer of het netsnoer goed is aangesloten. De indicator wordt niet groen terwijl [I/D SET] wel is ingedrukt en de koppeling tot stand is gebracht. Schakel het draadloze systeem uit en weer aan. Geen geluid uit de linker of rechter surroundluidspreker. ≥ Ga naar pagina 8 voor informatie over het instellen van de surroundschakelaar en controleer of de schakelaar in de juiste stand staat. Zet het draadloze systeem vervolgens uit en weer aan. ≥ Controleer de surround-geluidsinstelling op het Home Theaterapparaat. Het lampje voor de draadloze verbinding blijft afwisselend rood en groen knipperen. Er is een probleem met de stroomtoevoer. Raadpleeg de dealer. Op uw Home Theater-apparaat De indicator draadloze verbinding (bv. “ [W] ” of een andere indicator) knippert. Het Home Theater-apparaat en het draadloze systeem zijn niet met elkaar verbonden. Zet het draadloze systeem uit en weer aan. U kunt ook het draadloze systeem uitzetten, het netsnoer losmaken en dan weer insteken. De indicator draadloze verbinding (bv. “ [W] ” of een andere indicator) licht niet op. ≥ Controleer of het Home Theater-apparaat en het draadloze systeem aan zijn. ≥ Controleer of de digitale zender helemaal in de gleuf van het hoofdtoestel is geduwd. 4:44 PM Specificaties VERSTERKERGEDEELTE RMS-uitgangsvermogen Surround-kanaal Totale RMS-stroom DIN-uitgangsvermogen Surround-kanaal Totale DIN-stroom 125 W per kanaal (3 ≠), 1 kHz, 10 % THD 250 W 70 W per kanaal (3 ≠), 1 kHz, 1 % THD 140 W ALGEMEEN Stroomvoorziening Stroomverbruik Ditigtale zender Draadloos systeem Afmetingen (BtHtD) Ditigtale zender Draadloos systeem Gewicht Ditigtale zender Draadloos systeem Draadloze module Frequentiebereik Aantal kanalen Bedrijfstemperatuurbereik Bedrijfsvochtigheidsbereik Stroomverbruik in uit stand 220 V wisselstroom tot 240 V, 50 Hz NEDERLANDS Page 11 1,2 W 43 W 43,3 mmk37,3 mmk8,2 mm 165 mmk91,5 mmk164 mm 0,0095 kg 0,695 kg 2,4 GHz tot 2,4835 GHz 0 oC tot r40 oC 20 % tot 80 % RH (zonder condensvorming) ong. 0,3 W [Opmerking] 1 Specificaties kunnen zonder waarschuwing vooraf worden gewijzigd. Gewicht en afmetingen zijn benaderingen. 2 De totale harmonische vervorming wordt gemeten door een digitale spectrumanalystor. RQTX1130 SH-FX71E_RQTX1130-D_Dut.book
