| Tipo di prodotto | Amplificatore wireless per altoparlanti surround |
| Marca | Panasonic |
| Modello | SH-FX71 |
| Utilizzo compatibile | Sistemi audio home theater Panasonic |
| Dimensioni (L × A × P) | 165 mm × 91,5 mm × 164 mm (sistema wireless) |
| Peso | 0,695 kg (sistema wireless) |
| Alimentazione | CA 220-240 V, 50 Hz |
| Consumo elettrico | 43 W (sistema wireless) / 1,2 W (trasmettitore digitale) |
| Consumo in standby | Circa 0,3 W |
| Potenza di uscita RMS | 125 W per canale (3 Ω) – totale 250 W |
| Potenza di uscita DIN | 70 W per canale (3 Ω) – totale 140 W |
| Frequenza wireless | 2,4 GHz – 2,4835 GHz |
| Numero di canali wireless | 3 |
| Impedenza altoparlante consigliata | 3 a 6 Ω |
| Potenza di ingresso altoparlante min | 100 W |
| Accessori forniti | Trasmettitore digitale, cavo di alimentazione CA, 2 cavi per altoparlanti |
| Manutenzione | Panno morbido e asciutto; non utilizzare alcol, diluente o benzina |
| Sicurezza | Non ostruire le aperture, evitare fonti di fiamme, non riparare da soli |
| Temperatura di funzionamento | 0 °C a +40 °C |
| Umidità di funzionamento | 20 % a 80 % UR (senza condensa) |
| Riparabilità | Contattare il rivenditore o un centro di riparazione autorizzato |
| Numero di altoparlanti supportati | Fino a 4 (per riproduzione 7.1 con due dispositivi) |
Domande frequenti - SHFX71 PANASONIC
Domande degli utenti su SHFX71 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cassa bluetooth in formato PDF gratuitamente! Trova il tuo manuale SHFX71 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SHFX71 del marchio PANASONIC.
MANUALE UTENTE SHFX71 PANASONIC
Istruzioni per l'uso
Gebruiksaanwijzing
Bruksanvisning

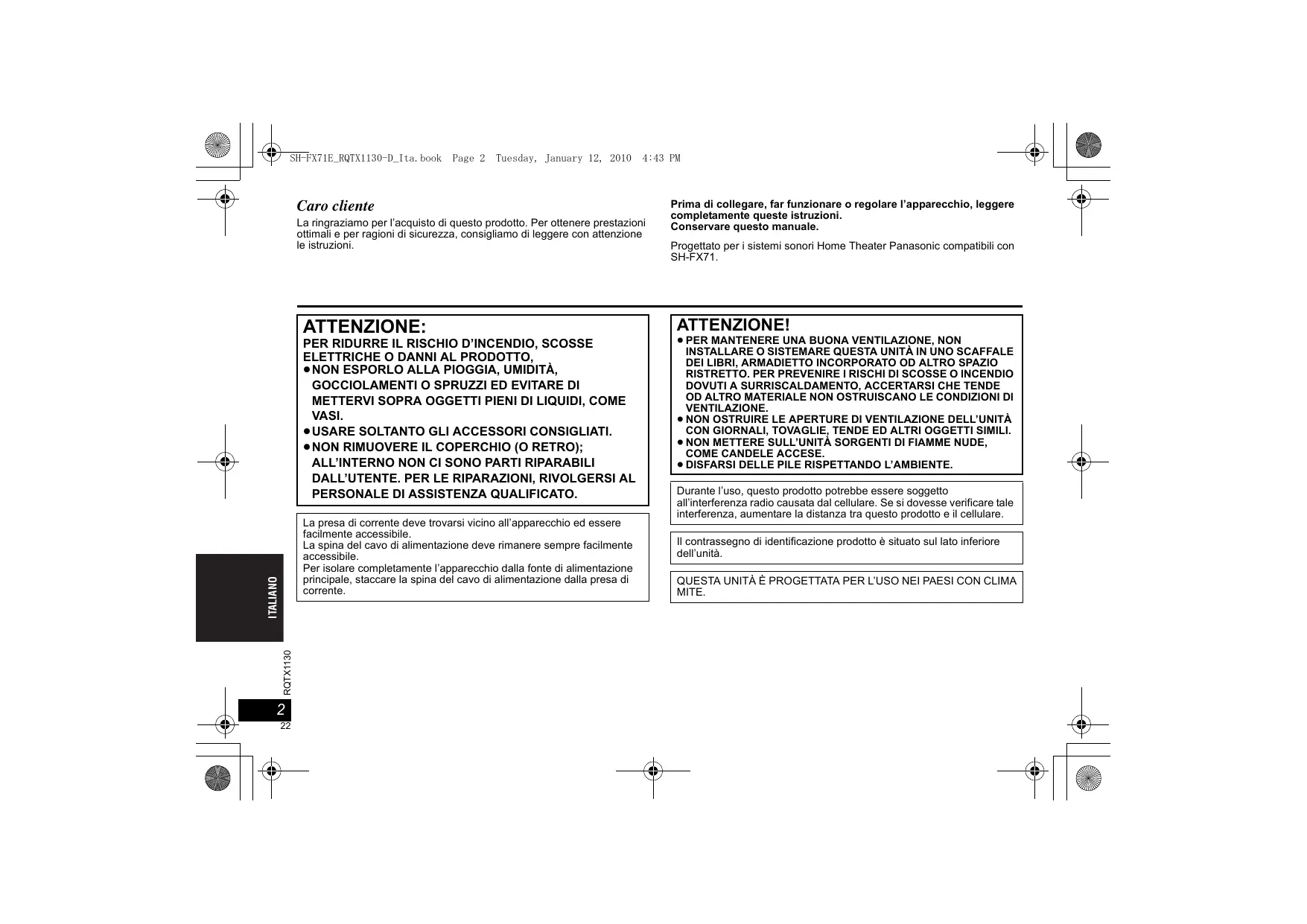

La ringraziamo per l'acquisto di questo prodotto. Per ottenere prestazioni ottimali e per ragioni di sicurezza, consigliamo di leggere con attenzione le istruzioni.
Prima di collegare, far funzionare o regolare l'apparecchio, leggere completamente queste istruzioni.
Conservare questo manuale.
Progettato per i sistemi sonori Home Theater Panasonic compatibili con SH-FX71.
ATTENZIONE:
PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI AL PRODOTTO,
- NON ESPORLO ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI ED EVITARE DI METTERVI SOPRA OGGETTI PIENI DI LIQUIDI, COME VASI.
•USARE SOLTANTO GLI ACCESSORI CONSIGLIATI. - NON RIMUOVERE IL COPERCHIO (O RETRO); ALL'INTERNO NON CI SONO PARTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI, RIVOLGERSI AL PERSONALE DI ASSISTENZA QUALIFICATO.
La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.
La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.
Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.
ATTENZIONE!
- PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
- NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
- NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE.
- DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.
Durante l'uso, questo prodotto potrebbe essere soggetto all'interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questo prodotto e il cellulare.
Il contrassegno di identificazione prodotto è situato sul lato inferiore dell'unità.
QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.
Sommario
TRASMETTITORE DIGITALE RFAX1012 SISTEMA WIRELESS SH-FX71
CE1177①
Dichiarazione di conformità (DC)
Con la presente, Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) dichiara che il presente prodotto è conforme ai requisiti fondamentali e ad altre disposizioni corrispondenti della Direttiva 1999/5/EC.
I clienti possono scaricare una copia della DC originale relativa ai nostri prodotti R&TTE dal nostro server adibito a tale servizio: http://www.doc.panasonic.de
Per l'Europa, contattare: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany
Il presente prodotto è adatto all'uso nei seguenti paesi: AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK
Introduzione
Accessori....In basso
Precauzioni per la sicurezza 4
Manutenzione 5
Guida di riferimento ai comandi.... 5
Uso
Installazione 6
Collegamenti 7
Effettuare il collegamento wireless 9
Uso dei diffusori surround posteriori.... 10
Consultazione
Guida alla risoluzione dei problemi ...... 11
Specifiche tecniche....11
Accessori
Controllare e identificare gli accessori in dotazione.
□ 1 Trasmettitore digitale
Cavo di alimentazione CA
Da utilizzarsi solo con questa unità. Non utilizzarlo con altri apparecchi. Inoltre, non utilizzare cavi destinati ad altri apparecchi con questa unità.
Regno Unito
□ 2 Cavi dei diffusori
Precauzioni per la sicurezza
Sistemazione
Sistemare l'unità su una superficie piana, dove non ci sono la luce diretta del sole, alte temperature, alta umidità e vibrazioni eccessive. Queste condizioni possono danneggiare il coperchio e gli altri componenti, riducendo la vita di servizio dell'unità. Non mettere oggetti pesanti sull'unità.
Tensione
Non usare fonti di alimentazione ad alta tensione. Ciò potrebbe sovraccaricare l'unità e causare un incendio.
Non usare una fonte di alimentazione in c.c. Controllare con cura la fonte di alimentazione se si usa l'unità su una nave od altro luogo dove viene usata la corrente continua.
Protezione del cavo di alimentazione c.a.
Accertarsi che il cavo di alimentazione c.a. sia collegato correttamente e che non sia danneggiato. Se il cavo di alimentazione non è collegato correttamente ed è danneggiato, può causare un incendio o scosse elettriche. Non tirare, piegare o mettere oggetti pesanti sul cavo.
Per staccare il cavo, prenderlo saldamente per la spina. Se si tira il cavo di alimentazione c.a., c'è pericolo di scosse elettriche.
Non maneggiare la spina con le mani bagnate. C'è pericolo di scosse elettriche.
Oggetti estranei
Fare attenzione che non cadano oggetti metallici al'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento.
Fare attenzione che non cadano liquidi all'interno dell'unità. C'è pericolo di scosse elettriche o di un malfunzionamento. Se ciò dovesse accadere, staccare immediatamente il cavo di alimentazione dalla presa di corrente e rivolgersi al rivenditore.
Non spruzzare insetticidi sopra o dentro l'unità. Essi contengono gas infiammabili che potrebbero prendere fuoco se spruzzati dentro l'unità.
Riparazioni
Non cercare di riparare l'unità da soli. Se il suono si interrompe, gli indicatori non si accendono, esce del fumo o si verifica un qualsiasi altro problema non descritto in queste istruzioni, staccare il cavo di alimentazione c.a. e rivolgersi al rivenditore o ad un centro di assistenza autorizzato. C'è pericolo di scosse elettriche o di danni al'unità se viene riparata, smontata o rimontata da personale non qualificato.
Estendere la durata staccando il cavo di alimentazione dalla presa di corrente se non si intende usare l'unità per un lungo periodo di tempo.
Manutenzione
Pulire l'unità con un panno morbido e asciutto.
- Non utilizzare alcol, diluente o benzina per pulire il dispositivo.
- Prima di utilizzare panni trattati chimicamente, leggere attentamente le istruzioni fornite con il panno stesso.
Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)
Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.
Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa,
in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.
Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.
Per gli utenti aziendali nell'Unione Europea
Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.
Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea
Questo simbolo è valido solo nell'Unione Europea.
Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
Guida di riferimento ai comandi

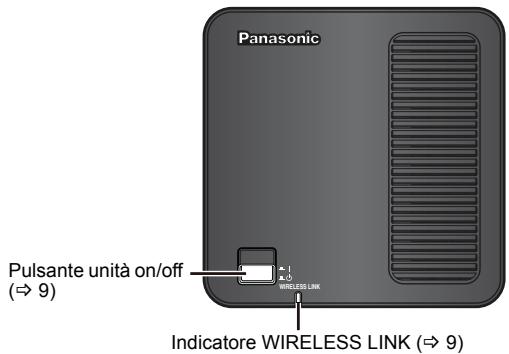

■ Lato superiore dell'unità principale


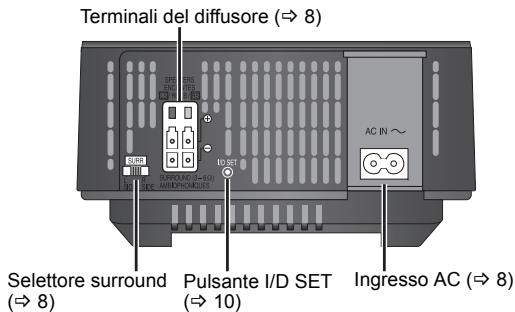

Terminali del diffusore (⇒ 8) Selettore surround (⇒ 8) Pulsante I/D SET (⇒ 10) Ingresso AC (⇒ 8)Nota
- Posizionare l'unità principale in orizzontale con il pannello superiore rivolto verso l'alto.
- Per garantire una ventilazione adeguata e un flusso d'aria ottimale intorno all'unità principale, posizionarla in modo da lasciare almeno 5 cm di spazio libero su tutti i lati.
Installazione
Preparazione
- Prima di effettuare il collegamento spegnere tutti gli apparecchi e leggere il relativo manuale di istruzioni.
- Collegare il cavo di alimentazione CA dopo aver completato tutti gli altri collegamenti.
Nota
- Non utilizzare il sistema wireless e il trasmettitore digitale all'interno di un armadietto metallico o di una libreria.
- Non tentare di collegare dei diffusori surround aggiuntivi all'unità home theater.
- Posizionare il sistema wireless entro circa 10 m dall'unità home theater.

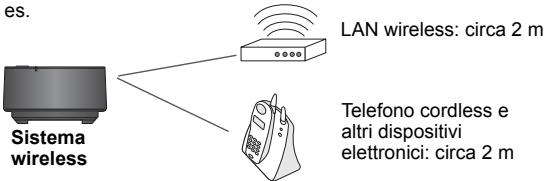

Per evitare interferenze, mantenere le seguenti distanze fra il sistema wireless e altri dispositivi elettronici che utilizzano la stessa frequenza radio (banda 2,4 GHz).
es.
Questa è una normale operazione del prodotto che serve ad assicurare le migliori prestazioni possibili all'unità home theater.
Se l'interferenza dovesse persistere, provare a spostare gli altri dispositivi in un punto esterno al raggio d'azione del sistema wireless, o spostare il sistema wireless più vicino all'unità home theater.

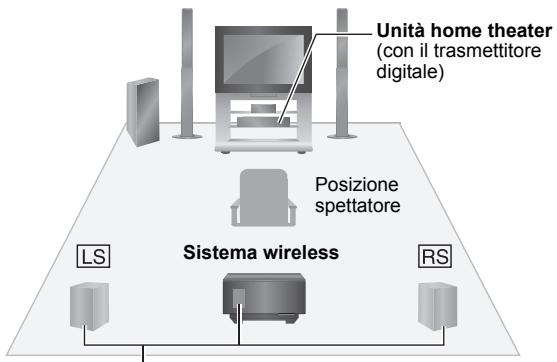

■ Schema per l'installazione wireless
es. 5.1ch
Diffusori surround non inclusi.
- Posizionare a lato o leggermente dietro rispetto alla posizione dello spettatore.

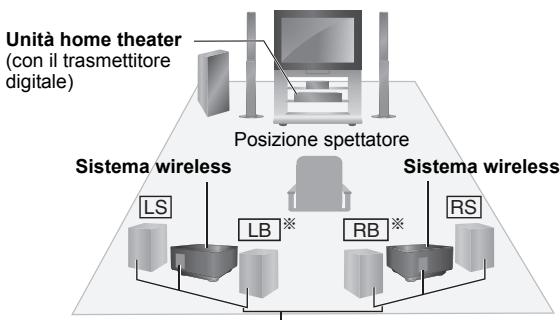

es. 7.1ch (Utilizzando due unità del sistema wireless)
Cavi diffusore surround (in dotazione)
Diffusori surround e diffusori surround posteriori non inclusi.
Questo posizionamento consente la riproduzione a 7.1 canali. L'unità home theater dell'utente deve essere dotata della funzione di riproduzione a 7.1 canali.
- Posizionare a lato rispetto alla posizione dello spettatore.
LB*: Surround posteriore (sinistra), RB*: Surround posteriore (destra)
- Posizionare dietro la posizione dello spettatore, a un'altezza di circa 1 m superiore rispetto al livello dell'orecchio.
※LB o SBL
RB o SBR
Collegamenti
■ Trasmettitore digitale
Vedere anche il manuale di istruzioni dell'unità home theater.
Non inserire o rimuovere quando l'unità home theater è accesa.
Lato posteriore dell'unità home theater
(in dotazione)
Inserire completamente fino a sentire un clic.
Trasmettitore digitale
(Continua alla pagina successiva)
Collegamenti
■ Sistema wireless
Preparazione
Se i cavi del diffusore surround (con un connettore blu e un connettore grigio) sono stati già collegati, scollegare i cavi del diffusore surround dall'unità home theater.
Collegare i diffusori al sistema wireless
Collegare ai terminali dello stesso colore.
Potenza d'ingresso diffusore: 100 W (min)
Per il collegamento a 5.1ch
SURROUND (LS): Blu
SURROUND (RS): Grigio
Per il collegamento a 7.1ch
SURROUND (LS): Blu
SURROUND POSTERIORE (LB): Grigio
SURROUND (RS): Grigio
SURROUND POSTERIORE (RB): Blu
Impostazione del selettore per i diffusori di sinistra e destra
Impostazione del selettore per i diffusori di sinistra
Impostazione del selettore per i diffusori di destra


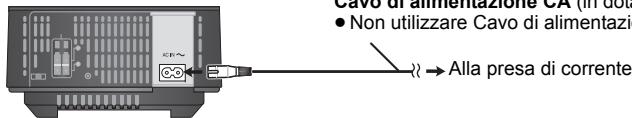

L SIDE R SIDE■ Cavo di alimentazione CA
- Non utilizzare Cavo di alimentazione CA diversi da quello in dotazione.
Effettuare il collegamento wireless
- Vedere anche il manuale di istruzioni dell'unità home theater.
- Quando si desidera utilizzare la riproduzione a 7.1 canali, vedere anche “Uso dei diffusori surround posteriori” (⇒ 10).
1 Accendere il sistema wireless.
Pulsante unità on/off [■ I, ■ ⏻]
Utilizzare questo pulsante per accendere e spegnere l'unità.
I: L'unità è accesa.
■ ⏻: L'unità è spenta.
Rosso: L'unità è accesa e il collegamento wireless è disattivato.
Verde: L'unità è accesa e il collegamento wireless è attivato.
2 Accendere l'unità home theater.
L'indicatore del collegamento wireless sull'unità home theater si accende.
- Il tipo di indicatore varia a seconda dell'unità home theater.
es. Display sull'unità home theater
- Se l'indicatore lampeggia, vedere la Guida alla risoluzione dei problemi (⇒ 11).
3 Avviare la riproduzione sull'unità home theater.
Risparmio di corrente
Anche quando è spento, il sistema wireless consuma una piccola quantità di corrente (circa 0,3 W). Per risparmiare energia quando non si intende usare l'unità per un lungo periodo di tempo, scollegare il cavo di alimentazione dalla presa di corrente.

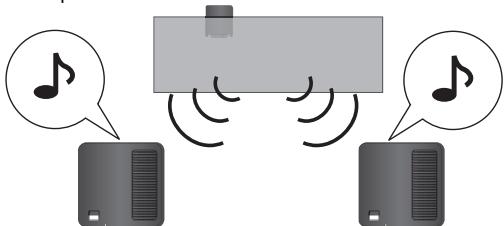

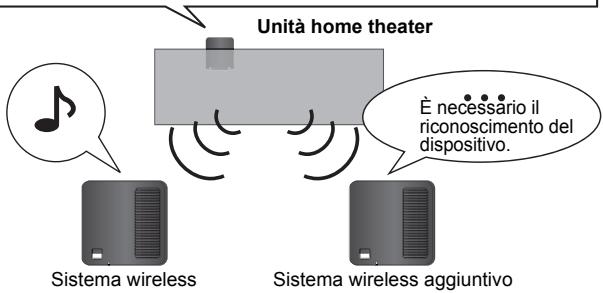

Uso dei diffusori surround posteriori
Utilizzando 2 set di unità SH-FX71, è possibile utilizzare la riproduzione a 7.1 canali, con il collegamento wireless dei diffusori surround e dei diffusori surround posteriori ( 7).
Utilizzare solo il trasmettitore digitale in dotazione al modello SH-FX71. Il sistema wireless è originariamente collegato in modo da funzionare con il trasmettitore digitale fornito insieme ad esso. Per fare in modo che il trasmettitore digitale funzioni con il sistema wireless aggiuntivo, è necessario effettuare un nuovo collegamento.
- Conservare il trasmettitore digitale del sistema wireless aggiuntivo per un utilizzo futuro.
■ Collegamento
Preparazione
- Accertarsi di aver collegato il cavo di alimentazione CA del sistema wireless aggiuntivo.
- Accendere l'unità home theater e abbassare il volume.
1 Accendere il sistema wireless aggiuntivo.
2 Tenendo premuto il tasto di arresto (ad es. [■]) sull'unità home theater, premere il tasto numerico [2] sul telecomando finché non si illumina l'indicazione "P" sul display dell'unità home theater.
3 Mentre è visualizzata la "P", premere [I/D SET] sul lato posteriore del sistema wireless aggiuntivo.
- L'indicatore del sistema wireless aggiuntivo diventa verde.
- Se la “P” si spegne prima che sia stato premuto [I/D SET], ripetere il punto 2 e continuare la procedura.
I/D SET
Utilizzare un oggetto appuntito.
4 Tenendo premuto il tasto di arresto sull'unità home theater, premere il tasto numerico [2] sul telecomando.
5 Spegnere e accendere il sistema wireless aggiuntivo.
- Accertarsi che l'indicatore del sistema wireless aggiuntivo si accenda con luce verde.
Nota
- Se si cambia la scheda del trasmettitore digitale, ripetere la procedura di collegamento utilizzando il nuovo trasmettitore digitale.
- SH-FX71 non può essere utilizzato con SH-FX65, SH-FX67 o SH-FX70.
Guida alla risoluzione dei problemi
Prima di richiedere assistenza, effettuare le seguenti verifiche. Se non si è certi in merito ad alcuni dei punti da verificare, o se la soluzione indicata non risolve il problema, rivolgersi al rivenditore per ricevere maggiori informazioni.
Unità principale
Assenza di corrente.
Accertarsi che il cavo di alimentazione CA sia collegato alla rete.
L'indicatore non diventa verde anche se [I/D SET] è premuto ed è stato eseguito il riconoscimento dell'unità.
Spegnere il sistema wireless e quindi riaccenderlo.
Non vi è alcuna emissione sonora dal diffusore surround sinistro o destro.
- Vedere pagina 8 per dettagli sulle impostazioni del selettore surround e verificare che il selettore sia impostato nella posizione corretta. Quindi, spegnere e riaccendere il sistema wireless.
- Verificare l'impostazione dell'audio surround sull'unità home theater.
L'indicatore del collegamento wireless continua a lampeggiare con luce rossa e verde.
C'è un problema di alimentazione della corrente. Rivolgersi al rivenditore.
Sull'unità home theater
L'indicatore del collegamento wireless
(es. “ W ” o un indicatore) lampeggia.
Non vi è collegamento fra l'unità home theater e il sistema wireless.
Spegnere il sistema wireless e quindi riaccenderlo. In alternativa, spegnere il sistema wireless, scollegare il cavo di alimentazione CA e quindi ricollegarlo.
L'indicatore del collegamento wireless
(es. “ W ” o un indicatore) non si accende.
- Verificare che l'unità home theater sia accesa e che anche il sistema wireless sia acceso.
- Accertarsi che il trasmettitore digitale sia completamente inserito nello slot dell'unità home theater.
Specifiche tecniche
SEZIONE AMPLIFICATORE
Potenza d'uscita RMS
| Canale surround | 125 W per canale (3 Ω), 1 kHz, 10 % THD |
| Potenza RMS totale | 250 W |
| Potenza d'uscita DIN | |
| Canale surround | 70 W per canale (3 Ω), 1 kHz, 1 % THD |
| Potenza DIN totale | 140 W |
GENERALE
| Alimentazione | CA 220 V su 240 V, 50 Hz |
| Consumo energetico | |
| Trasmettitore digitale | 1,2 W |
| Sistema wireless | 43 W |
| Dimensioni (L×A×P) | |
| Trasmettitore digitale | 43,3 mm×37,3 mm×8,2 mm |
| Sistema wireless | 165 mm×91,5 mm×164 mm |
| Massa | |
| Trasmettitore digitale | 0,0095 kg |
| Sistema wireless | 0,695 kg |
| Modulo wireless | |
| Gamma di frequenza | 2,4 GHz su 2,4835 GHz |
| Numero di canali | 3 |
| Intervallo temperature di funzionamento | Da 0 °C a +40 °C |
| Intervallo umidità tollerata | Da 20 % a 80 % RH (senza condensa) |
Assorbimento di corrente con unità spenta circa 0,3 W
Nota
1 Le specifiche sono soggette a modifica senza preavviso.
La massa e le dimensioni sono valori indicativi.
2 Distorsione armonica totale misurata con analizzatore di spettro digitale.
