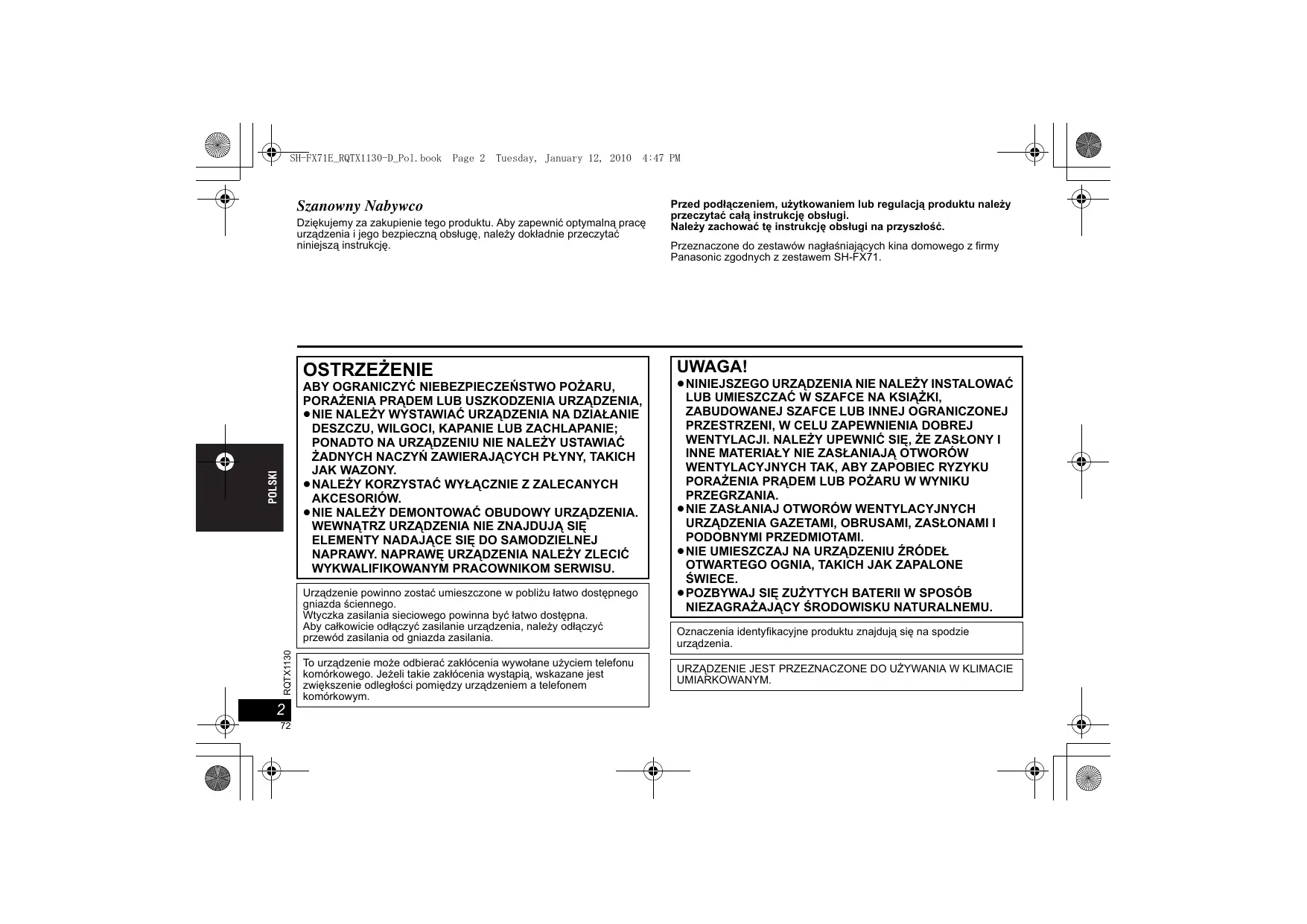

SH-FX71E_RQTX1130-D_Pol.book Page 2 Tuesday, January 12, 2010 4:47 PM Szanowny Nabywco Dziękujemy za zakupienie tego produktu. Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję. OSTRZEŻENIE POLSKI ABY OGRANICZYĆ NIEBEZPIECZEŃSTWO POŻARU, PORAŻENIA PRĄDEM LUB USZKODZENIA URZĄDZENIA, ≥NIE NALEŻY WYSTAWIAĆ URZĄDZENIA NA DZIAŁANIE DESZCZU, WILGOCI, KAPANIE LUB ZACHLAPANIE; PONADTO NA URZĄDZENIU NIE NALEŻY USTAWIAĆ ŻADNYCH NACZYŃ ZAWIERAJĄCYCH PŁYNY, TAKICH JAK WAZONY. ≥NALEŻY KORZYSTAĆ WYŁĄCZNIE Z ZALECANYCH AKCESORIÓW. ≥NIE NALEŻY DEMONTOWAĆ OBUDOWY URZĄDZENIA. WEWNĄTRZ URZĄDZENIA NIE ZNAJDUJĄ SIĘ

ELEMENTY NADAJĄCE SIĘ DO SAMODZIELNEJ

NAPRAWY. NAPRAWĘ URZĄDZENIA NALEŻY ZLECIĆ WYKWALIFIKOWANYM PRACOWNIKOM SERWISU. RQTX1130 Urządzenie powinno zostać umieszczone w pobliżu łatwo dostępnego gniazda ściennego. Wtyczka zasilania sieciowego powinna być łatwo dostępna. Aby całkowicie odłączyć zasilanie urządzenia, należy odłączyć przewód zasilania od gniazda zasilania.

To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym. Przed podłączeniem, użytkowaniem lub regulacją produktu należy przeczytać całą instrukcję obsługi. Należy zachować tę instrukcję obsługi na przyszłość. Przeznaczone do zestawów nagłaśniających kina domowego z firmy Panasonic zgodnych z zestawem SH-FX71. UWAGA! ≥NINIEJSZEGO URZĄDZENIA NIE NALEŻY INSTALOWAĆ LUB UMIESZCZAĆ W SZAFCE NA KSIĄŻKI,

ZABUDOWANEJ SZAFCE LUB INNEJ OGRANICZONEJ

PRZESTRZENI, W CELU ZAPEWNIENIA DOBREJ

ŚWIECE. ≥POZBYWAJ SIĘ ZUŻYTYCH BATERII W SPOSÓB NIEZAGRAŻAJĄCY ŚRODOWISKU NATURALNEMU. Oznaczenia identyfikacyjne produktu znajdują się na spodzie urządzenia. URZĄDZENIE JEST PRZEZNACZONE DO UŻYWANIA W KLIMACIE UMIARKOWANYM. SH-FX71E_RQTX1130-D_Pol.book Page 3 Tuesday, January 12, 2010 4:47 PM Spis Treści Produkt jest przystosowany do eksploatacji w nastèpujàcych krajach: AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GB, GR, HU, IE, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK Akcesoria......................................................................................Poniżej Zasady bezpieczeństwa ........................................................................ 4 Konserwacja.......................................................................................... 5 Opis funkcji przycisków sterowniczych.................................................. 5 Eksploatacja Ustawienie............................................................................................. 6 Połączenia.......................................................................................... 7 Wykonanie połączenia bezprzewodowego ........................................ 9 Używanie tylnych głośników surround.............................................. 10 Informacje dodatkowe Przewodnik poszukiwania usterek .......................................................11 Dane techniczne...................................................................................11 Akcesoria Sprawdź załączone akcesoria. ∏ 1 Nadajnik cyfrowy POLSKI Deklaracja zgodnoøci Firma Panasonic AVC Networks Singapore Pte. Ltd. (PAVCSG) oøwiadcza, ëe niniejsze urzàdzenie speìnia najwaëniejsze wymagania i pozostaìe zalecenia Dyrektywy 1999/5/EC. Osoby zainteresowane mogà pobraã kopiè oryginaìu deklaracji wydanej dla produktw R&TTE z naszego serwera pod adresem: http://www.doc.panasonic.de Kontakt w krajach UE: Panasonic Services Europe, a Division of Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germany Wstęp ∏ Przewód zasilania sieciowego Tylko do opisywanego urządzenia. Nie używać go do zasilania innych urządzeń. Nie należy również używać innych przewodów do zasilania opisywanego urządzenia. [[Wielka[\[Brytania[] ∏ 2 Kable głośnikowe RQTX1130

SH-FX71E_RQTX1130-D_Pol.book Page 4 Tuesday, January 12, 2010 4:47 PM Zasady bezpieczeństwa Ustawienie urządzenia Urządzenie należy ustawić na równej powierzchni, z dala od miejsc bezpośrednio nasłonecznionych, w których panuje wysoka temperatura, duża wilgotność lub występują nadmierne drgania. Takie warunki mogą doprowadzić do uszkodzenia obudowy i innych podzespołów, a tym samym skrócić okres eksploatacji urządzenia. Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów. Napięcie Nie wolno stosować źródeł zasilania o wysokim napięciu. Można w ten sposób doprowadzić do przeciążenia urządzenia i spowodować pożar. Nie wolno stosować zasilania prądem stałym. Przed podłączeniem urządzenia do zasilania na statku lub w innych miejscach, gdzie występuje zasilanie prądem stałym, należy sprawdzić dokładnie parametry źródła zasilania. POLSKI Ochrona przewodu zasilającego RQTX1130 Należy sprawdzić, czy przewód zasilający jest dobrze podłączony i czy nie jest uszkodzony. Złe podłączenie lub uszkodzenie przewodu może być przyczyną pożaru lub porażenia prądem elektrycznym. Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów. Przy odłączaniu przewodu należy chwycić mocno za wtyczkę. Chwytanie za przewód grozi porażeniem prądem. Nie wolno dotykać wtyczki mokrymi rękoma. Grozi to porażeniem prądem.

Obce przedmioty i substancje Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Należy uważać, aby do środka urządzenia nie dostały się substancje płynne. Mogą one być przyczyną porażenia prądem lub nieprawidłowej pracy urządzenia. Jeżeli do tego dojdzie, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się ze sprzedawcą. Nie wolno rozpylać na powierzchnię urządzenia lub do jego wnętrza środków owadobójczych. Zawierają one bowiem palne gazy, które mogą zapalić się, jeżeli środek dostanie się do wnętrza urządzenia. Naprawa Użytkownik nie powinien podejmować prób samodzielnej naprawy urządzenia. Jeżeli dźwięk nie jest odtwarzany, wskaźniki nie są podświetlone, pojawi się dym lub wystąpi problem, który nie został omówiony w niniejszej instrukcji, należy odłączyć przewód zasilający i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. W przypadku napraw, demontażu lub przeróbek wykonywanych przez osoby niewykwalifikowane, może dojść do porażenia prądem elektrycznym lub uszkodzenia urządzenia. Okres eksploatacji urządzenia można wydłużyć odłączając je od zasilania, jeżeli nie będzie używane przez dłuższy czas. SH-FX71E_RQTX1130-D_Pol.book Page 5 Tuesday, January 12, 2010 Konserwacja Używaj do czyszczenia aparatu miękkiej suchej ściereczki. ≥ W żadnym wypadku nie należy używać do czyszczenia alkoholu, rozpuszczalnika lub benzyny. ≥ Zanim użyjesz szmatek nasączonych chemicznymi środkami, przyczytaj uważnie instrukcje dołączoną do nich. 4:47 PM Opis funkcji przycisków sterowniczych ∫ Górna część głównego urządzenia Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przycisk załączania – wyłączania zestawu (B 9) WIRELESS LINK WIRELESS LINK kontrolka (B 9) ∫ Tylna strona głównego urządzenia Złącza głośników (B 8) POLSKI Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych. Użytkownicy biznesowi w krajach Unii Europejskiej Pozbywanie się odpadów w krajach poza Unią Europejską Taki symbol jest ważny tylko w Unii Europejskej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania. Przełącznik dźwięku Przycisk Wejście AC (B 8) surround (B 8) I/D SET (B 10) [Uwaga] ≥ Ustaw główne urządzenie w pozycji poziomej, górnym panelem skierowanym do góry. ≥ Aby zapewnić odpowiednią wentylację i obieg powietrza wokół głównego urządzenia, należy pozostawić przynajmniej 5 cm przestrzeni ze wszystkich stron. RQTX1130 W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

SH-FX71E_RQTX1130-D_Pol.book Page 6 Tuesday, January 12, 2010 4:47 PM Ustawienie Przygotowanie ≥ Wyłącz wszystkie urządzenia przed podłączeniem i przyczytaj odpowiednie instrukcje obsługi. ≥ Podłącz kabel zasilania dopiero po wykonaniu wszystkich innych połączeń. [Uwaga] ≥ Nie należy używać systemu bezprzewodowego i nadajnika cyfrowego wewnątrz metalowej szafy lub na metalowej półce. ≥ Nie próbuj podłączać żadnych dodatkowych głośników surround do zestawu kina domowego. ≥ Ustaw system bezprzewodowy na odległości około 10 m od zestawu kina domowego. Celem uniknięcia zakłóceń, zachowaj podaną odległość między systemem bezprzewodowym i innymi urządzeniami elektronicznymi, korzystającymi z tej same częstotliwości fal radiowych (pasmo 2,4 GHz). POLSKI n.p. RQTX1130 System bezprzewodowy

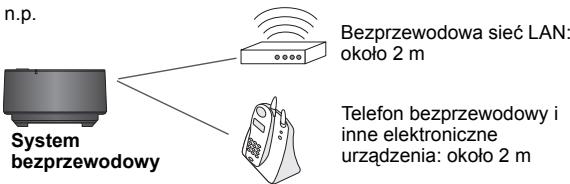

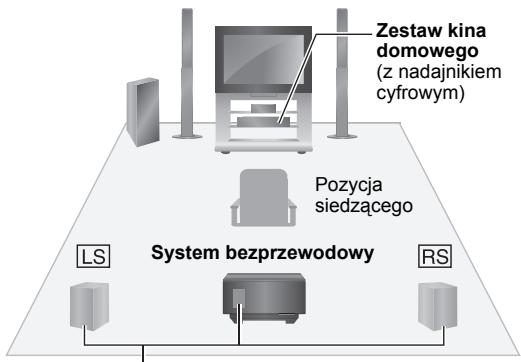

Bezprzewodowa sieć LAN: około 2 m Telefon bezprzewodowy i inne elektroniczne urządzenia: około 2 m System bezprzewodowy automatycznie będzie poszukiwał przezroczystego kanału, jeżeli jakiekolwiek z tych urządzeń zakłóca jego komunikację. W tym przypadku wskaźnik połączenia bezprzewodowego (“ [W] ” lub wskaźnik) będzie migał na zestawu kina domowego, oraz wystąpi krótka przerwa w odtwarzaniu z głośników dźwięku przestrzennego. Jest to normalny tryb działania wyrobu, zapewniający możliwie najlepsze osiągi zestawu kina domowego. Jeżeli zakłócenia nadal trwają, spróbuj przestawić inne urządzenia do innego miejsca poza zasięgiem systemu bezprzewodowego, lub przenieś system bezprzewodowy bliżej zestawu kina domowego. ∫ Schemat ustawienia układu bezprzewodowego n.p. 5.1-kanałowa Zestaw kina domowego (z nadajnikiem cyfrowym) Pozycja siedzącego System bezprzewodowy Kable głośników surround (jest częścią zestawu) Głośniki surround nie są częścią zestawu. LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw z boku lub nieco z tyłu za pozycją siedzącego. SH-FX71E_RQTX1130-D_Pol.book Page 7 Tuesday, January 12, 2010 n.p. 7.1-kanałowa (Używanie dwóch urządzeń systemu bezprzewodowego) 4:47 PM Połączenia ∫ Nadajnik cyfrowy Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji. Zestaw kina domowego (z nadajnikiem cyfrowym) Nie wkładaj i nie wyjmuj, podczas gdy zestaw kina domowego jest załączony. Pozycja siedzącego System bezprzewodowy System bezprzewodowy

Kable głośników surround (jest częścią zestawu) Głośniki surround, oraz głośniki tylne surround nie są częścią zestawu. n.p. Tylna strona zestawu kina domowego Nadajnik cyfrowy (jest częścią zestawu) Włóż do końca, aż usłyszysz kliknięcie. POLSKI

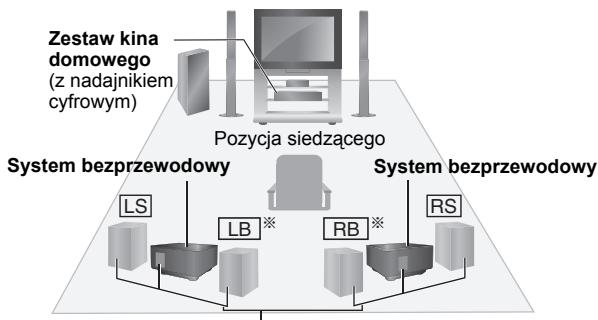

Takie umiejscowienie pozwala na odtwarzanie 7.1-kan. Twój zestaw kina domowego powinien mieć możliwość odtwarzania 7.1-kan. LS: Głośnik surround (lewy), RS: Głośnik surround (prawy) ≥ Ustaw po stronie miejsca słuchającego. RQTX1130 LB§: Tylny głośnik surround (lewy), RB§: Tylny głośnik surround (prawy) ≥ Ustaw za pozycją siedzącego, o około 1 m wyżej od poziomu ucha. §LB lub SBL RB lub SBR (Dalszy ciąg na następnej stronie)

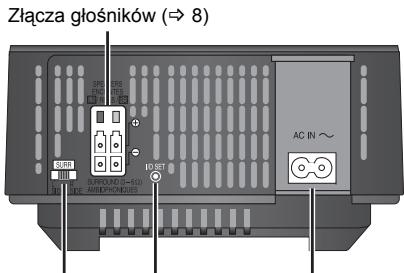

SH-FX71E_RQTX1130-D_Pol.book Page 8 Tuesday, January 12, 2010 4:47 PM Ustawienie Połączenia ∫ System bezprzewodowy Przygotowanie Jeżeli kable głośnika surround (z niebieskim złączem i szarym złączem) już są podłączone, odłącz kable głośnika surround od zestawu kina domowego. Podłączenie głośników do systemu bezprzewodowego Podłącz do końcówek o tym samym kolorze. SPEAKERS ENCEINTES LS / RB LB / RS AC IN SURR

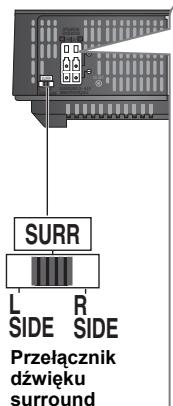

Dla połączenia 5.1-kanałowa. Kabel głośnika POLSKI Wstaw do końca. Przełącznik dźwięku surround Przełącznik ustawienia lewego i prawego głośnika Impedancja: 3 ≠ do 6 ≠ Moc wejściowa głośnika: 100 W (min) GLOŚNIK SURROUND (LS): Niebieski

SURROUND (LB): Szary GLOŚNIK SURROUND (RS): Szary

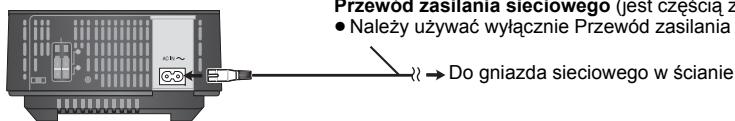

SURROUND (RB): Niebieski Przełącznik ustawienia lewego głośnika Przełącznik ustawienia prawego głośnika ∫ Przewód zasilania sieciowego RQTX1130 Przewód zasilania sieciowego (jest częścią zestawu) ≥ Należy używać wyłącznie Przewód zasilania dołączonego do aparatu.

SURR Dla połączenia 7.1-kanłowa. SURR

SIDE SIDE GLOŚNIK SURROUND (LS): Niebieski GLOŚNIK SURROUND (RS): Szary Do gniazda sieciowego w ścianie

SIDE SIDE SH-FX71E_RQTX1130-D_Pol.book Page 9 Tuesday, January 12, 2010 4:47 PM Wykonanie połączenia bezprzewodowego ≥ Odnośnie twojegu zestawu kina domowego, patrz także książeczkę instrukcji. ≥ Jeżeli masz zamiar korzystać z odgrywania 7.1-kan., patrz także punkt “Używanie tylnych głośników surround” (B 10). Załącz system bezprzewodowy.

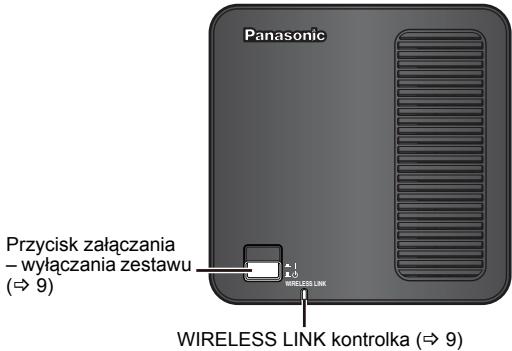

Przycisk załączania – wyłączania zestawu [C I, B Í] Używaj tego przycisku do załączania i wyłączania zestawu. B Í: Zestaw jest wyłączony. C I: Zestaw jest załączony. Załącz zestaw kina domowego. Wskaźnik połączenia bezprzewodowego na twoim zestawie kina domowego będzie załączony. ≥ Typ kontrolki może być różny w zależności od zestawu kina domowego. n.p. Wyświetlacz na zestawie kina domowego

≥ Jeżeli wskaźnik miga, patrz Przewodnik poszukiwania usterek (B 11). WIRELESS LINK kontrolka Czerwona: Zestaw jest załączony i połączenie bezprzewodowe jest nieczynne. Zielona: Zestaw jest załączony i połączenie bezprzewodowe jest czynne.

Rozpocznij odgrywanie na zestawie kina domowego. POLSKI SLP STCT WIRELESS LINK Zachowanie mocy System bezprzewodowy zużywa pewną niewielką ilość energii, nawet kiedy jest wyłączony (około 0,3 W). Aby zaoszczędzić energię, gdy urządzenie nie będze używane przez dłuższy czas, wyłącz je z wtyczki ściennej. RQTX1130

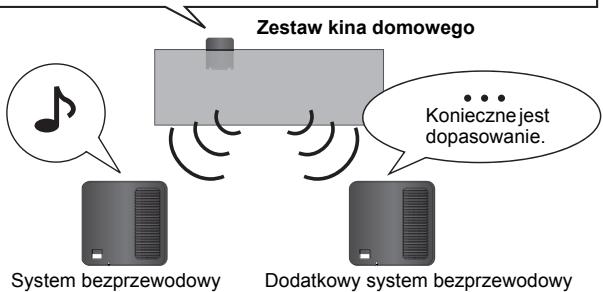

SH-FX71E_RQTX1130-D_Pol.book Page 10 Tuesday, January 12, 2010 4:47 PM Ustawienie Używanie tylnych głośników surround Przy używaniu 2 zestawów SH-FX71, możesz korzystać z odgrywania 7.1-kan., łącząc bezprzewodowo głośniki surround i tylne głośniki surround (B 7). Należy używać tylko cyfrowego nadajnika będącego częścią zestawu SH-FX71. System bezprzewodowy jest oryginalnie zsynchronizowany z cyfrowym nadajnikiem będącym częścią zestawu. Należy przeprowadzić synchronizację, aby cyfrowy nadajnik mógł współpracować z dodatkowym systemem bezprzewodowym. Zestaw kina domowego POLSKI Konieczne jest dopasowanie. System bezprzewodowy Dodatkowy system bezprzewodowy n.p. Po dopasowaniu ∫ Synchronizacja Przygotowanie ≥ Upewnij się, że kabel zasilania dodatkowego systemu bezprzewodowego jest podłączony. ≥ Załącz zestaw kina domowego i zmniejsz głośność. 1 Załącz dodatkowy system bezprzewodowy. 2 Jednocześnie naciskając przycisk stop (n.p. [∫]) na zestawu kina domowego, naciśnij przycisk [2] na pilocie do momentu zapalenia się symbolu “P” na wyświetlaczu zestawu kina domowego. 3 Gdy pojawi się na wyświetlaczu litera “P”, naciśnij [I/D SET] na tylnej stronie dodatkowego system bezprzewodowy. ≥ Kontrolka na dodatkowym systemie bezprzewodowym zapali się zielonym światłem. ≥ Jeżeli litera “P” zgaśnie, zanim naciśniesz [I/D SET], powtórz czynności z kroku 2 i następnie kontynuuj procedurę.

Użyj zaostrzonego przedmiotu. 4 Jednocześnie naciskając przycisk stop na zestawu kina domowego, naciśnij przycisk numeryczny [2] na pilocie. RQTX1130 5 Wyłącz i załącz dodatkowy system bezprzewodowy. ≥ Upewnij się, czy kontrolka na dodatkowym systemie bezprzewodowym zapaliła się zielonym światłem.

[Uwaga] ≥ W przypadku zmiany karty nadajnika cyfrowego, powtórz ponownie procedurę synchronizacji używając nowego nadajnika cyfrowego. ≥ SH-FX71 nie może być używany z SH-FX65, SH-FX67 lub SH-FX70. ≥ Zachowaj nadajnik cyfrowy dodatkowego systemu bezprzewodowego dla użycia późniejszego. Tuesday, January 12, 2010 Przewodnik poszukiwania usterek Przez zwróceniem się do przedsiębiorstwa serwisowego, wykonaj następujące kontrole. Jeżeli masz wątpliwości co do pewnych punktów kontroli, lub jeżeli wskazane w tabeli środki zaradcze nie rozwiązały problemu, zwróć się do firmy dealerskiej z prośbą o instrukcje. Urządzenie główne Nie ma zasilania. Upewnij się, że przewód sieciowy jest podłączony prawidłowo. Kontrolka nie zapala się zielonym światłem, nawet po naciśnięciu [I/D SET] i wykonaniu dopasowania. Wyłącz system bezprzewodowy i ponownie załącz go. Brak dźwięku z lewego lub prawego głośnika surround. ≥ Patrz na str. 8 szczegóły ustawienia przełącznika dźwięku surround i upewnij się, że jest on ustawiony w prawidłowym położeniu. Następnie wyłącz i ponownie załącz system bezprzewodowy. ≥ Sprawdź ustawienie dźwięku przestrzennego na zestawu kina domowego. Wskaźnik połączenia bezprzewodowego nadal miga, przełączając się z czerwonego na zielone światło. Problem związany z zasilaniem. Zwróć się do dealera. Na twoim zestawie kina domowego Wskaźnik połączenia bezprzewodowego (n.p. “ [W] ” lub kontrolka) miga. Nie ma połączenie między zestawem kina domowego i systemem bezprzewodowym. Wyłącz i ponownie załącz system bezprzewodowy. W alternatywie, wyłącz system bezprzewodowy, odłącz kabel zasilania, i ponownie podłącz go. Wskaźnik połączenia bezprzewodowego (n.p. “ [W] ” lub kontrolka) nie zapala się. ≥ Sprawdź, czy zestaw kina domowego jest załączony, i czy system bezprzewodowy jest załączony. ≥ Upewnij się, że nadajnik cyfrowy jest wstawiony do oporu w gniazdo na zestawie kina domowego. 4:47 PM Dane techniczne SEKCJA WZMACNIACZA Moc wyjściowa RMS Kan. surround Ogólna moc RMS Moc wyjściowa DIN Kan. surround Ogólna moc DIN 125 W na kan. (3 ≠), 1 kHz, 10 % THD 250 W 70 W na kan. (3 ≠), 1 kHz, 1 % THD 140 W OGÓLNE Zasilanie Zużycie energii Nadajnik cyfrowy System bezprzewodowy Wymiary (Szer.tWys.tGłęb.) Nadajnik cyfrowy System bezprzewodowy Masa Nadajnik cyfrowy System bezprzewodowy Moduł bezprzewodowy Zakres częstotliwości Ilość kanałów Zakres temperatury działania Zakres wilgotności działania AC 220 V do 240 V, 50 Hz 1,2 W 43 W 43,3 mmk37,3 mmk8,2 mm 165 mmk91,5 mmk164 mm 0,0095 kg 0,695 kg POLSKI Page 11 2,4 GHz do 2,4835 GHz 0 oC do r40 oC 20 % do 80 % RH (bez skropliny) Zużycie energii w trybie wyłączonym około 0,3 W [Uwaga] 1 Dane techniczne mogą ulec zmianie bez uprzedzenia. Masa i wymiary są przybliżone. 2 Ogólne zniekształcenie harmoniczne mierzone jest cyfrowym analizatorem widma. RQTX1130 SH-FX71E_RQTX1130-D_Pol.book
