GEBRUIKSAANWIJZING SC-RB5E PANASONIC

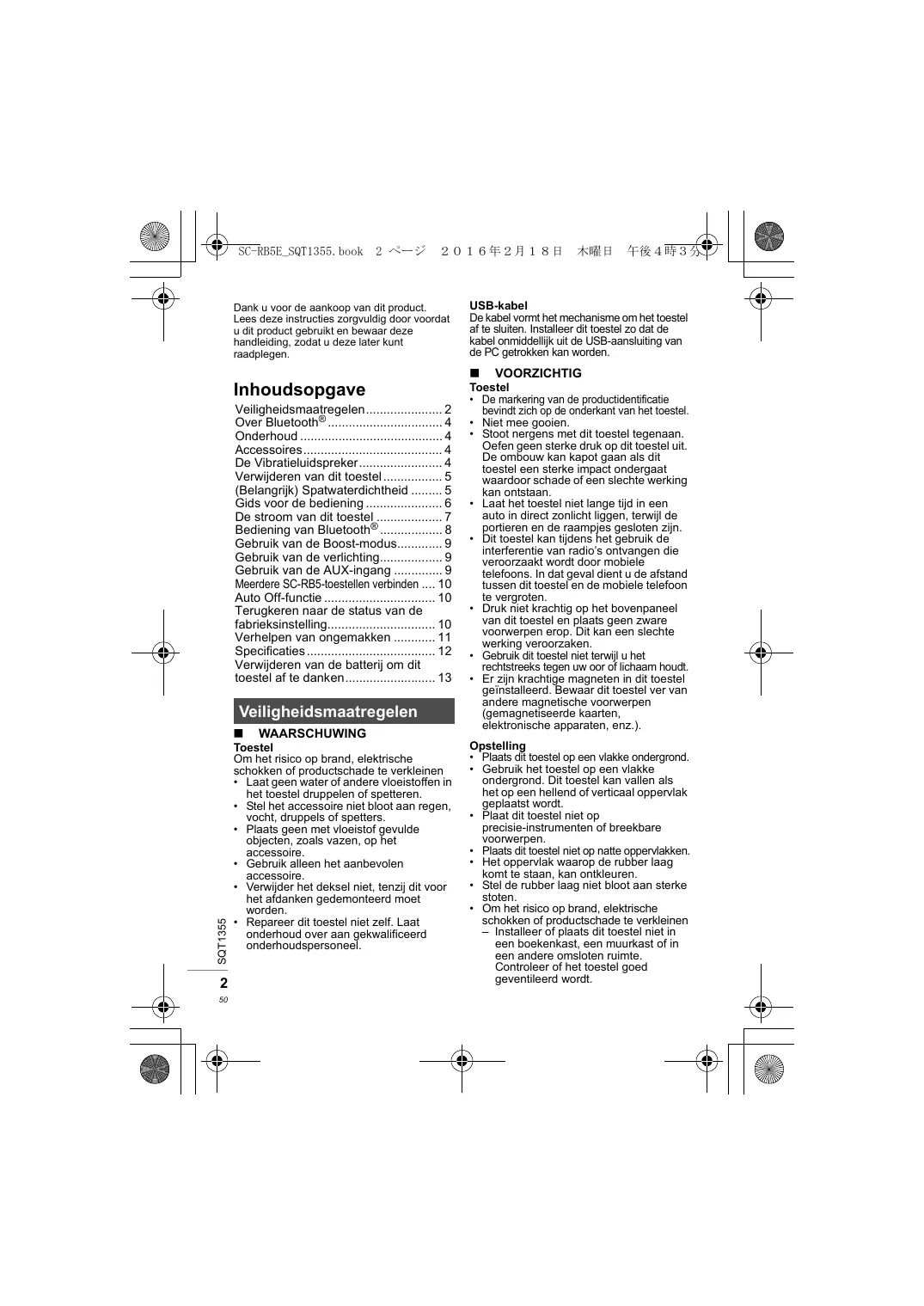

• Dank u voor de aankoop van dit product. Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen. Inhoudsopgave Veiligheidsmaatregelen p. 2
• Over Bluetooth® p. 4
• Onderhoud p. 4
• Accessoires p. 4
• De Vibratieluidspreker p. 4
• Verwijderen van dit toestel p. 5
• (Belangrijk) Spatwaterdichtheid p. 5
• Gids voor de bediening p. 6
• De stroom van dit toestel p. 7
• Bediening van Bluetooth® p. 8
• Gebruik van de Boost-modus p. 9
• Gebruik van de verlichting p. 9
• Gebruik van de AUX-ingang p. 9
• Meerdere SC-RB5-toestellen verbinden p. 10
• Auto Off-functie p. 10
• Terugkeren naar de status van de fabrieksinstelling p. 10
• Verhelpen van ongemakken p. 11
• Specificaties p. 12
• Verwijderen van de batterij om dit toestel af te danken Veiligheidsmaatregelen SQT1355 p. 13

WAARSCHUWING Toestel Om het risico op brand, elektrische schokken of productschade te verkleinen

• Laat geen water of andere vloeistoffen in het toestel druppelen of spetteren.
• Stel het accessoire niet bloot aan regen, vocht, druppels of spetters.
• Plaats geen met vloeistof gevulde objecten, zoals vazen, op het accessoire.
• Gebruik alleen het aanbevolen accessoire.
• Verwijder het deksel niet, tenzij dit voor het afdanken gedemonteerd moet worden.
• Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.

USB-kabel De kabel vormt het mechanisme om het toestel af te sluiten. Installeer dit toestel zo dat de kabel onmiddellijk uit de USB-aansluiting van de PC getrokken kan worden.

• De markering van de productidentificatie bevindt zich op de onderkant van het toestel.
• Stoot nergens met dit toestel tegenaan. Oefen geen sterke druk op dit toestel uit. De ombouw kan kapot gaan als dit toestel een sterke impact ondergaat waardoor schade of een slechte werking kan ontstaan.
• Laat het toestel niet lange tijd in een auto in direct zonlicht liggen, terwijl de portieren en de raampjes gesloten zijn.
• Dit toestel kan tijdens het gebruik de interferentie van radio’s ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.
• Druk niet krachtig op het bovenpaneel van dit toestel en plaats geen zware voorwerpen erop. Dit kan een slechte werking veroorzaken.
• Gebruik dit toestel niet terwijl u het rechtstreeks tegen uw oor of lichaam houdt.
• Er zijn krachtige magneten in dit toestel geïnstalleerd. Bewaar dit toestel ver van andere magnetische voorwerpen (gemagnetiseerde kaarten, elektronische apparaten, enz.). Opstelling
• Plaats dit toestel op een vlakke ondergrond.
• Gebruik het toestel op een vlakke ondergrond. Dit toestel kan vallen als het op een hellend of verticaal oppervlak geplaatst wordt.
• Plaat dit toestel niet op precisie-instrumenten of breekbare voorwerpen.
• Plaats dit toestel niet op natte oppervlakken.
• Het oppervlak waarop de rubber laag komt te staan, kan ontkleuren.
• Stel de rubber laag niet bloot aan sterke stoten.
• Om het risico op brand, elektrische schokken of productschade te verkleinen – Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt. SC-RB5E_SQT1355.book 3 ページ

– Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts. – Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen. Batterijpakket (lithium-ion batterijpakket) Dit toestel heeft een interne batterij.

• Om de watervrije werking te verzekeren, wordt de vervanging van de batterij door de klant niet gegarandeerd. Indien u de batterij wenst te vervangen, dient u contact op te nemen met onze service-afdeling. De volgende maatregelen dienen als voorzorg bij het verwijderen van de batterij wanneer dit toestel afgedankt wordt (> 13).
• Verwarm de batterijen niet en stel deze niet bloot aan vuur.
• Geen kortsluiting veroorzaken.
• Niet demonteren, verbrijzelen.
• Niet in een magnetronoven plaatsen.

Verklaring van overeenstemming (DoC) “Panasonic Corporation” verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG. Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden: http://www.doc.panasonic.de Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Duitsland Let op: het batterij symbool (Onderstaand symbool). Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof. SQT1355 Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente. Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval. NEDERLANDS Het ontdoen van oude apparatuur en batterijen. Enkel voor de Europese Unie en landen met recycle systemen.

Over Bluetooth® Panasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending. Gebruikte frequentieband Dit toestel maakt gebruik van de 2,4 GHz frequentieband. Certificatie van dit apparaat

• Dit toestel is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, toestemming voor een draadloze werking is dus niet noodzakelijk.
• De volgende handelingen zijn in sommige landen wettelijk strafbaar: – Demonteren of wijzigen van het toestel. – Verwijderen van de specificatie-aanduidingen. Gebruiksbeperkingen
• De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth® uitgerust zijn, wordt niet gegarandeerd.
• Alle apparaten moeten in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kunnen bepaalde bedieningen anders zijn.
• Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth® maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.
• Dit systeem kan geen gegevens naar een Bluetooth®-apparaat sturen. SQT1355 Gebruiksbereik Gebruik dit toestel op een maximumbereik van 10 m. Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie. Interferentie afkomstig van andere apparatuur

• Het kan zijn dat dit toestel niet naar behoren werkt en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven, als dit toestel te dicht bij andere Bluetooth®-apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz-band.
• Het kan zijn dat dit toestel niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn.

• Dit toestel is alleen bedoeld voor normaal, algemeen gebruik.
• Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.). Onderhoud Schakel de stroom van dit toestel uit en veeg het af met een droge, zachte doek. Sluit de USB-kabel af als een USB-kabel gebruikt wordt.
• Als het toestel erg vuil is, veeg het vuil er dan af met een in water gedompeld en goed uitgewrongen doekje en veeg het daarna af met een droog, zacht doekje.
• Oplosmiddelen, zoals benzine, verdunner, alcohol, olie, reinigingsmiddelen, enz. kunnen tot gevolg hebben dat de ombouw verslechtert of de deklaag losraakt, gebruik deze middelen dus niet.
• Voordat u chemisch behandelde doekjes gebruikt, dient u de instructies die daarbij horen zorgvuldig te lezen. Accessoires Controleer de bijgeleverde accessoires voordat u dit apparaat in gebruik neemt.

• De USB-kabel is speciaal voor dit toestel bestemd, gebruik deze kabel dus niet voor andere apparatuur. Gebruik bovendien geen USB-kabels voor dit toestel die voor andere apparaten bestemd zijn. N.B.
• De productnummers die in deze handleiding verstrekt worden, zijn correct met ingang van februari 2016. Ze kunnen aan wijzigingen onderhevig zijn. De Vibratieluidspreker

Kenmerken van de vibratieluidspreker Een object dat in aanraking staat met de onderkant van dit toestel wordt aan het trillen gezet om het geluid over een groot gebied te verspreiden. SC-RB5E_SQT1355.book 5 ページ

• Afhankelijk van het materiaal, de oppervlakte-afwerking en de vorm van het object (bureaublad, enz.), waarop dit toestel geplaatst wordt, kan mogelijk niet veel geluid geproduceerd worden. Kies een object dat het geluid goed produceert.

Opstelling Plaats dit toestel op een zo plat en stabiel mogelijke plek.

• Verwijder vóór het gebruik stof en andere vuildeeltjes van de rubber laag van de standaard.
• Er worden trillingen overgebracht naar alle voorwerpen die op het oppervlak staan waarop dit toestel geplaatst wordt. Vermijd het om onnodige voorwerpen op het oppervlak te plaatsen en voorkom dat het toestel en andere voorwerpen kunnen vallen.

(Belangrijk) Spatwaterdichtheid ∫ Spetterbestendige werking* De specificaties voor dit toestel zijn gelijk aan IPX4 van IEC 60529. IPX4 (beschermingsniveau binnendringing vloeistof, tegen spetterend water) Dit toestel behoudt zijn functionaliteit nadat het met water besproeid is op voorwaarde dat aan de volgende voorwaarden voldaan is:

• Er wordt met leidingwater op kamertemperatuur gesproeid.
• Het water wordt gesproeid op een afstand van ong. 20 cm van dit toestel.
• Het water wordt vanuit alle hoeken met meerdere mondstukken gesproeid bij een snelheid van 1,8 liter per minuut gedurende 10 minuten.
• De bijgeleverde USB-kabel is niet spetterbestendig.
• De spatwaterdichtheid wordt niet onder alle omstandigheden gegarandeerd. Voorzorgsmaatregelen bij het gebruik rondom het water Lees voor de spetterbestendige werking de informatie over IPX4 (boven) en neem de volgende punten in acht. Een oneigenlijk gebruik kan een slechte werking tot gevolg hebben.

SQT1355 Verwijderen van dit toestel Afhankelijk van het materiaal van het contactoppervlak. kan dit toestel stevig aan het oppervlak blijven hechten en kan verwijderen moeilijk zijn. Als het moeilijk is dit toestel te verwijderen, draai het dan in de richting van de pijl (A) om het op te tillen. Draai dit toestel niet in tegengestelde richting. Dit kan tot gevolg hebben dat de voetplaat van dit toestel los komt.

• Sluit zorgvuldig de afdekking van de aansluiting.
• Open of sluit de afdekking van de aansluiting niet met natte handen of als waterdruppels op het toestel zitten. Hierdoor kan een slechte werking ontstaan, zoals het roesten van de aansluiting, als gevolg van de aanwezigheid van de druppels.
• Sluit geen USB-kabel of audiokabel (niet bijgeleverd) aan en gebruik deze kabels niet.
• Giet geen zeepsop of reinigingsmiddel op het toestel en dompel het niet in water.
• Verwijder haren, pluisjes, zand, stof, enz., dat op de rubber pakking op de afdekking van de aansluiting kan zitten, voordat u de afdekking sluit.
• Wanneer u het apparaat met waterdruppels erop in de kou laat, kan dit een slechte werking tot gevolg hebben omdat de afdekkingen dicht kunnen blijven zitten.
• Als water in dit toestel terecht komt, onderbreek dan het gebruik van dit toestel en neem contact op met de dichtstbijzijnde verkoper of service-centrum. Een slechte werking door blootstelling aan water als gevolg van verkeerd gebruik door de klant zal niet door de garantie worden gedekt. De bijgeleverde accessoires zijn niet spetterbestendig. NEDERLANDS

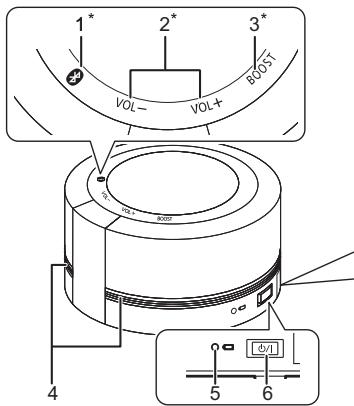

Gids voor de bediening

• Als de rubber laag erg vuil wordt, verwijder dan het vuil en veeg het rubber af met een droge doek. 10 RESET
• Gebruik een paperclip, enz., om op de schakelaar te drukken als dit toestel niet correct werkt, zoals wanneer u er bijvoorbeeld niet in slaagt de stroom in-/ uit te schakelen

• Als het maximum of het minimum niveau bereikt wordt, zult u een pieptoon horen.

DC IN aansluiting ( 0,5 A) (> 7) DC IN 5 V

Verlichtingsbalk van het geluid (> 9)

• Geeft de batterijstatus aan. 12 AUX IN aansluiting (> 9)

Schakelaar stand-by/on [Í/I] 13 AUDIO OUT aansluiting (> 10)

• Indrukken om het apparaat van Aan op Stand-by te zetten of omgekeerd. Op stand-by verbruikt het apparaat nog steeds een kleine hoeveelheid stroom.

• Deze schakelaars werken door de markeringen slechts aan te raken.

Afdekking aansluiting

• Dit toestel is niet spatwaterdicht als het deksel open is. Sluit het deksel altijd vóór het gebruik. SC-RB5E_SQT1355.book 7 ページ

De stroom van dit toestel Dit toestel heeft een interne batterij. Laad de batterij op voordat dit toestel voor het eerst gebruikt wordt.

• Als het batterijniveau laag is wanneer dit toestel ingeschakeld is, zal het (rode) controlelampje van de batterij (> 6) langzaam knipperen. ∫ Opladen van de batterij Sluit dit toestel aan terwijl de stroom uitgeschakeld is en sluit de PC aan terwijl de stroom ingeschakeld is met gebruik van de (bijgeleverd) USB-kabel.
• Als opladen nodig is, brandt het (rode) controlelampje van de batterij. Als het opladen klaar is, gaat het controlelampje van de batterij uit. USB-kabel (bijgeleverd) Levensduur in gebruik zijnde batterij/Oplaadtijd batterij/Oplaadtijden Levensduur in gebruik zijnde batterij Laadtijd batterij Aantal keren opladen

Ongeveer 12 uur*1 Ongeveer 6 uur*2 Ongeveer 500 keer Berekend met de testmethode die door het bedrijf vastgesteld is [terwijl verbinding met Bluetooth® gemaakt wordt, de Boost-modus (> 9) uitgeschakeld is en het gebruik plaatsvindt bij een omgevingstemperatuur van 25 oC] Wanneer het opladen van een lege batterij plaatsvindt bij een omgevingstemperatuur van 25 oC.

Gebruik en laden tijdens verbinding met een ingeschakelde PC Druk op [Í/I] om dit toestel in te schakelen. Het Bluetooth®-controlelampje (blauw) knippert of brandt en het is mogelijk dit toestel te bedienen met de door een PC geleverde stroom.

• Het opladen duurt langer als dit toestel ingeschakeld is.
• Het maximum niveau van het volume tijdens het verbinden met een PC is onder het normale maximum niveau ingesteld. SQT1355

• Het kan zijn dat u de batterij moet opladen alvorens dit toestel te gebruiken.
• Gebruik geen andere dan de bijgeleverde USB-kabel (de werking wordt anders niet gegarandeerd).
• Als het controlelampje van de batterij lange tijd brandt kan er een fout zijn. Sluit eerst de USB-kabel af en laadt dit toestel vervolgens opnieuw. Als het controlelampje van de batterij niet uitgaat, kan er mogelijk sprake zijn van een slechte werking. Stuur dit toestel in dat geval op voor reparatie.
• Wanneer dit toestel lange tijd niet gebruikt wordt, laad de interne batterij dan minstens één keer in de zes maanden op om te voorkomen dat deze verslechtert.
• Er is geen communicatie mogelijk als dit toestel met een USB-kabel op een PC aangesloten is.
• Het opladen zal misschien niet van start gaan als het batterijniveau voldoende hoog is, ook al is de batterij niet geheel opgeladen.
• Er wordt aanbevolen de batterij op te laden bij een temperatuur tussen 10 oC en 35 oC. Het controlelampje van de batterij (rood) kan knipperen en het kan zijn dat het opladen niet mogelijk is als de temperatuur niet binnen dit aanbevolen bereikt ligt.
• Het kan zijn dat de batterij niet opgeladen wordt als de temperatuur rondom de batterij hoog is tijdens de werking, of onmiddellijk na de werking, zelfs als deze binnen het aanbevolen bereik ligt. Onderbreek in dat geval het gebruik van het toestel en laat het afkoelen.
• Ter verzekering van de veiligheid kan het systeem in geval van een te groot ingangssignaal automatisch onderbroken worden, met uitschakeling van de stroom. NEDERLANDS N.B.

Bediening van Bluetooth® Door de Bluetooth®-verbinding te gebruiken, kunt u draadloos naar het geluid van het Bluetooth®-audioapparaat luisteren.

• Raadpleeg de handleiding van het Bluetooth®-apparaat voor meer instructies over de verbinding met een Bluetooth®-apparaat.

Druk op [Í/I] om dit toestel in te schakelen. Terwijl dit toestel geladen wordt, of na het laden van dit toestel, schakel dan Bluetooth® op het apparaat in en plaats het apparaat vlakbij dit toestel.

• Het Bluetooth®-controlelampje (blauw) knippert langzaam.
• Als dit toestel voor het eerst gebruikt wordt (status van de fabrieksinstelling): Het Bluetooth®-controlelampje (blauw) knippert snel. Het toestel zal op pairing stand-by gaan staan. Ga over naar stap 3.

Houd [ ] minstens 2 seconden aangeraakt om de pairing-modus binnen te gaan.

] zal snel knipperen. Selecteer “SC-RB5” in het Bluetooth®-menu van het apparaat.

• Het MAC-adres “” (“” staat voor een karakter dat voor iedere reeks uniek is) kan weergegeven worden voordat “SC-RB5” weergegeven wordt.

] zal branden en het apparaat is met dit toestel verbonden.

Start het afspelen op het Bluetooth®-apparaat.

Verbinding maken met een gepaird Bluetooth®-apparaat

Druk op [Í/I] om dit toestel in te schakelen.

• Het Bluetooth®-controlelampje (blauw) knippert langzaam.
• Dit toestel is mogelijk verbonden met het laatst gebruikte Bluetooth® apparaat. Voer op dit punt stap 3 uit.
• Als [ ] brandt, is al een ander Bluetooth® apparaat met dit toestel verbonden. Maak deze verbinding ongedaan.

Selecteer “SC-RB5” in het Bluetooth®-menu van het apparaat.

Start het afspelen op het Bluetooth®-apparaat.

Afsluiten van een Bluetooth®-apparaat

• Schakel dit toestel of het andere apparaat uit.
• Stop/schakel de Bluetooth®-overdracht van het apparaat uit. SQT1355 N.B.

• Als om het password gevraagd wordt, voert u “0000” in.
• U kunt tot 8 apparaten in dit toestel registreren. Als een 9e apparaat gepaired wordt, zal het apparaat dat het langst ongebruikt gebleven is vervangen worden.
• Dit toestel kan met één apparaat per keer verbonden worden.
• Wanneer u met deze functie van de video-inhoud geniet, kunnen de video- en audio-uitgave mogelijk niet gesynchroniseerd zijn. SC-RB5E_SQT1355.book 9 ページ

Gebruik van de Boost-modus Het geluid dat via dit toestel afgespeeld wordt, zal beter klinken als het niveau van de specifieke frequentieband geboost wordt. Raak op dit toestel [BOOST] aan om het effect in/uit te schakelen.

• De fabrieksinstelling is aan.
• Als de Boost-modus ingeschakeld is, brandt het (blauwe) controlelampje. N.B.
• Als het geluid tijdens het afspelen vervormd is, schakel de "Boost-modus" dan uit.
• Als u energie wilt besparen, zet “Boost-modus” dan op “uit”.
• Het kan zijn dat dit toestel door trillingen verplaatst wordt. Gebruik van de verlichting De verlichtingsbalk van het geluid brandt synchroon aan het volume van de audio-inhoud.
• De verlichtingsbalk van het geluid produceert bij lage volumeniveaus niet veel licht. Houd [BOOST] minstens 2 seconden aangeraakt om het effect in-/uit te schakelen.
• De fabrieksinstelling is aan. Gebruik van de AUX-ingang U kunt naar de audio luisteren via de AUX IN-aansluiting (> 6) als dit toestel met een ander apparaat verbonden is via een audiokabel (niet bijgeleverd). SQT1355

• Afhankelijk van het nummer of het volume varieert het knipperpatroon van de verlichtingsbalk.
• Als de AUX-ingang gebruikt wordt, heeft deze de prioriteit ten opzichte van de Bluetooth®-kenmerken.
• De instelling van Bluetooth® wordt zelfs niet veranderd als de (niet bijgeleverde) audiokabel in de AUX IN-aansluiting gestoken wordt.
• Als de AUX-ingang gebruikt wordt kan het volume lager blijken te zijn, afhankelijk van de apparatuur die aangesloten is. Controleer in dat geval of de volume-limiet op de apparatuur veranderd kan worden. Raadpleeg voor details de gebruiksaanwijzing van de apparatuur.
• Als een audiokabel tijdens het afspelen van audio met een Bluetooth®-verbinding naar binnen gestoken wordt, kan ruis ontstaan. Stop in dit geval het afspelen op het apparaat dat via Bluetooth® aangesloten is. NEDERLANDS N.B.

Meerdere SC-RB5-toestellen verbinden U kunt gelijktijdig geluid uit meerdere SC-RB5-eenheden laten klinken die met (niet bijgeleverde) audiokabels verbonden zijn. Verbind de eerste SC-RB5-eenheid (AUDIO OUT-aansluiting) met de tweede eenheid (AUX IN-aansluiting) en verbind vervolgens de tweede eenheid (AUDIO OUT-aansluiting) met de derde eenheid (AUX IN-aansluiting).

• Het geluidseffect zal door ieder toestel apart geregeld worden. Maak dezelfde geluidsinstellingen op het bijkomende toestel, indien noodzakelijk.
• Er kunnen tot 3 eenheden verbonden worden. De werking kan niet gegarandeerd worden als 4 of meer eenheden verbonden zijn.

Bluetooth® -verbinding Audiokabel (niet bijgeleverd) Audiokabel (niet bijgeleverd) Auto Off-functie Dit toestel wordt automatisch uitgeschakeld als er geen audio binnenkomt en gedurende ongeveer 10 minuten geen handelingen verricht worden. N.B.

• Deze functie zal niet werkzaam zijn als de AUX-ingang gebruikt wordt terwijl er een aansluiting met een USB-kabel is.
• Deze functie kan zelfs werkzaam zijn als muziek afgespeeld wordt en het volume van het aangesloten apparaat laag is.
• Het kan zijn dat deze functie niet werkt, afhankelijk van het aangesloten apparaat. Terugkeren naar de status van de fabrieksinstelling SQT1355 Handel als volgt als u informatie over het pairen van een apparaat, enz.,wilt wissen.

Houd [ ] en [VOL +] aangeraakt tot het [VOL –]-controlelampje uitgaat. De informatie over het pairing-apparaat zal door het resetten gewist zijn. Het is dus nodig om het pairen opnieuw uit te voeren. Wis de informatie over het pairen van dit toestel uit het Bluetooth®-apparaat en voer het pairen opnieuw uit (zie “Bluetooth® pairen” > 8). SC-RB5E_SQT1355.book 11 ページ

Verhelpen van ongemakken Het apparaat kan niet aangesloten worden.

• Raadpleeg de handleiding van het apparaat en voer het pairen opnieuw uit. (Zie “Bediening van Bluetooth®” > 8)
• Controleer of dit toestel niet op een ander apparaat aangesloten is. Dit toestel werkt niet correct. Dit toestel wordt bijvoorbeeld plotseling uitgeschakeld of alle controlelampjes knipperen.
• Er heeft zich een probleem voorgedaan. Schakel dit toestel uit, sluit de USB-kabel af en druk op [RESET] (> 6). Het volume is laag als dit toestel via Bluetooth® op een TV aangesloten is.
• Regel het volume op de TV. Het volume dat uit de koptelefoon komt kan gekoppeld zijn aan het volume van de Bluetooth®-uitgave, afhankelijk van de TV. Regel in dat geval op de TV het volume dat uit de koptelefoon komt. Het volume is laag.
• Het maximum niveau van het volume tijdens het verbinden met een PC is onder het normale maximum niveau ingesteld.
• Het maximum niveau van het volume wordt onder het gewone maximum niveau gezet als het batterijniveau laag is.
• Het volume kan automatisch lager worden wanneer de temperatuur van dit toestel boven een bepaald niveau stijgt. NEDERLANDS Het geluid afkomstig van het apparaat wordt onderbroken.
• Dit toestel is een vibratieluidspreker. Afhankelijk van het object dat in aanraking met dit toestel staat, variëren de geluidskwaliteit en het volume. Als het geluid niet naar wens uitgezonden wordt, verander dan het object waarop dit toestel geplaatst is.
• Het apparaat bevindt zich buiten het communicatiebereik van 10 m. Plaats het apparaat dichterbij dit toestel. (Zie “Over Bluetooth®” > 4)
• Verwijder alle obstakels tussen dit toestel en het apparaat.
• Schakel ieder draadloos LAN-apparaat uit.
• Controleer het volume en de instellingen van het verbonden apparaat.
• Afhankelijk van het verbonden apparaat kan het geluid mogelijk afgesneden worden of ruis geproduceerd worden. Als dit gebeurt, zet het volume van het verbonden apparaat dan lager.
• Als het geluid verspringt of niet op andere manieren correct uitgevoerd wordt, voer dan “Terugkeren naar de status van de fabrieksinstelling” (> 10) uit en voer opnieuw “Bluetooth® pairen” (> 8) uit. Het apparaat is aangesloten maar er komt geen audio uit dit toestel.
• Voor sommige ingebouwde Bluetooth®-apparaten dient u de audio-uitgang met de hand op “SC-RB5” te zetten. Lees voor details de handleiding van het apparaat. SQT1355 Voordat u assistentie aanvraagt, voert u de volgende controles uit. Als u over bepaalde controles twijfels heeft, of als de hierna aangeduide oplossingen het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies.

Specificaties Versterker RMS uitgangsvermogen 5 W (Exclusief vibratietoestel, Boost-modus) Geluid Vibratie-eenheid Impedantie: 4 ≠ (1 kHz) Geluidsmodus Boost ON/OFF Bluetooth® Aansluitingen DC IN: USB Micro Type B AUX-ingang: Stereo 3,5 mm -aansluiting Audio-uitgang: Stereo 3,5 mm -aansluiting Algemeen Stroomvoorziening: DC IN 5 V 0,5 A Interne batterij 3,7 V 5,2 Wh (Li-ion

Specificatie Bluetooth®-systeem: Levensduur in gebruik zijnde batterij: Classificatie draadloze uitrusting: Laadtijd batterij: Bluetooth® Ver. 4.1 Klasse 2 (2,5 mW) Ondersteunde profielen: A2DP Ondersteunde codec: SBC Frequentieband: 2,402 GHz tot 2,480 GHz ISM band Werkafstand: Ongeveer 10 m gezichtslijn Perspectief communicatie-afstand. Meetomgeving: Hoogte 1,0 m Ongeveer 12 h (Boost off, Bluetooth®) Ongeveer 6 h Levensduur batterij (Laden): 500 keer Afmetingen (φ k H): φ95,5 mm k 59 mm Gewicht: Ongeveer 500 g Bereik werktemperatuur: 0 oC tot i40 oC Batterij laden: i10 oC tot i35 oC Bereik luchtvochtigheid: 20% tot 80% RH (geen condensatie) Spetterbestendigheid: Gelijk aan IPX4 N.B.

De specificaties zijn zonder voorgaande kennisgeving aan wijzigingen onderhevig. Gewicht en afmetingen zijn bij benadering. Behalve voor projectie. De totale harmonische vervorming werd door een digitale spectrumanalisator gemeten. SQT1355 Licenties

• Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zijn van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Panasonic Corporation vindt plaats onder licentie. Andere handelsmerken en handelsnamen zijn die van de respectievelijke eigenaren. SC-RB5E_SQT1355.book 13 ページ

Verwijderen van de batterij om dit toestel af te danken De volgende instructies zijn niet bedoeld voor reparatiedoeleinden maar voor het afdanken van dit toestel. Dit toestel kan niet opnieuw in elkaar gezet worden als het eenmaal gedemonteerd is. Wanneer u dit toestel afdankt, verwijder dan de batterij die in dit toestel geïnstalleerd is en recycle deze.

• Zorg ervoor dat de batterij geheel leeg is voordat u de demontage uitvoert.
• Bewaar de schroeven buiten het bereik van kinderen om inslikken ervan te voorkomen.
• Demonteer de batterij niet.
• Verwarm de batterijen niet en stel deze niet bloot aan vuur.
• Geen kortsluiting veroorzaken.
• Niet demonteren, verbrijzelen.
• Niet in een magnetronoven plaatsen.

Draai dit toestel om en verwijder deksel B, neem vervolgens kabel C vast en trek deze naar buiten.

Neem kabel D vast en trek deze naar buiten.

Verwijder alle schroeven (4) zoals onderstaande afbeelding toont.

• Gebruik een kruiskopschroevendraaier. (in de winkel verkrijgbaar).

Neem de batterij uit. Verwijder afdekking A.

• Er is een tweezijdige kleefstrip op deksel A aangebracht. Steek een schroevendraaier met platte kop of iets dergelijks in de groef en licht het deksel op om deze gemakkelijker te verwijderen.

• Er is een dubbelzijdige kleefstrip op de batterij aangebracht.
