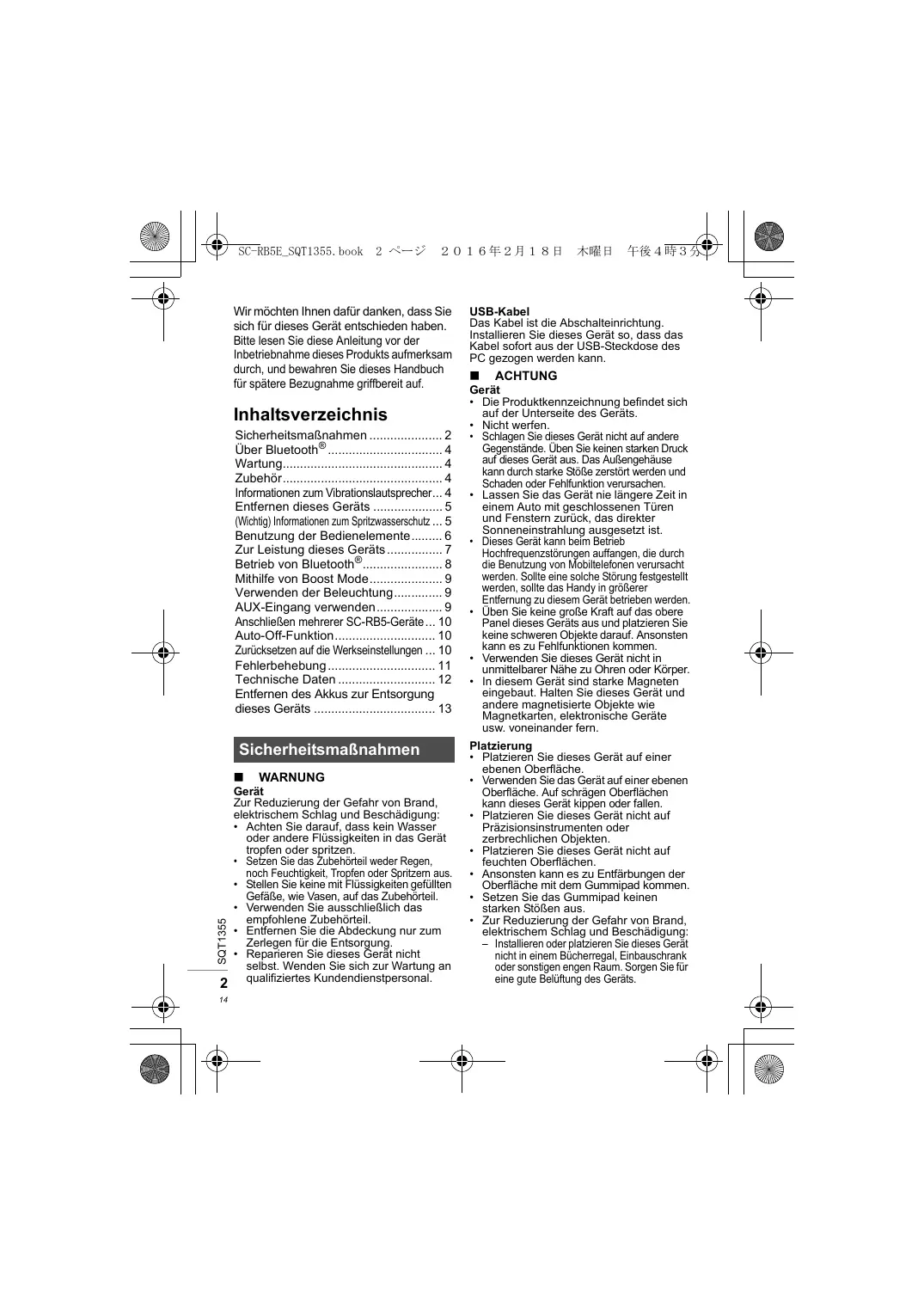

BEDIENUNGSANLEITUNG SC-RB5E PANASONIC

• Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf. Inhaltsverzeichnis Sicherheitsmaßnahmen p. 2
• Über Bluetooth® p. 4
• Wartung p. 4
• Zubehör p. 4
• Informationen zum Vibrationslautsprecher p. 4
• Entfernen dieses Geräts p. 5
• (Wichtig) Informationen zum Spritzwasserschutz p. 5
• Benutzung der Bedienelemente p. 6
• Zur Leistung dieses Geräts p. 7
• Betrieb von Bluetooth® p. 8
• Mithilfe von Boost Mode p. 9
• Verwenden der Beleuchtung p. 9
• AUX-Eingang verwenden p. 9
• Anschließen mehrerer SC-RB5-Geräte p. 10
• Auto-Off-Funktion p. 10
• Zurücksetzen auf die Werkseinstellungen p. 10
• Fehlerbehebung p. 11
• Technische Daten p. 12
• Entfernen des Akkus zur Entsorgung dieses Geräts Sicherheitsmaßnahmen SQT1355 p. 13

WARNUNG Gerät Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

• Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Gerät tropfen oder spritzen.
• Setzen Sie das Zubehörteil weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf das Zubehörteil.
• Verwenden Sie ausschließlich das empfohlene Zubehörteil.
• Entfernen Sie die Abdeckung nur zum Zerlegen für die Entsorgung.
• Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.

USB-Kabel Das Kabel ist die Abschalteinrichtung. Installieren Sie dieses Gerät so, dass das Kabel sofort aus der USB-Steckdose des PC gezogen werden kann.

• Die Produktkennzeichnung befindet sich auf der Unterseite des Geräts.
• Schlagen Sie dieses Gerät nicht auf andere Gegenstände. Üben Sie keinen starken Druck auf dieses Gerät aus. Das Außengehäuse kann durch starke Stöße zerstört werden und Schaden oder Fehlfunktion verursachen.
• Lassen Sie das Gerät nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.
• Üben Sie keine große Kraft auf das obere Panel dieses Geräts aus und platzieren Sie keine schweren Objekte darauf. Ansonsten kann es zu Fehlfunktionen kommen.
• Verwenden Sie dieses Gerät nicht in unmittelbarer Nähe zu Ohren oder Körper.
• In diesem Gerät sind starke Magneten eingebaut. Halten Sie dieses Gerät und andere magnetisierte Objekte wie Magnetkarten, elektronische Geräte usw. voneinander fern. Platzierung
• Platzieren Sie dieses Gerät auf einer ebenen Oberfläche.
• Verwenden Sie das Gerät auf einer ebenen Oberfläche. Auf schrägen Oberflächen kann dieses Gerät kippen oder fallen.
• Platzieren Sie dieses Gerät nicht auf Präzisionsinstrumenten oder zerbrechlichen Objekten.
• Platzieren Sie dieses Gerät nicht auf feuchten Oberflächen.
• Ansonsten kann es zu Entfärbungen der Oberfläche mit dem Gummipad kommen.
• Setzen Sie das Gummipad keinen starken Stößen aus.
• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: – Installieren oder platzieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder sonstigen engen Raum. Sorgen Sie für eine gute Belüftung des Geräts.

– Achten Sie darauf, die Entlüftungsschlitze des Geräts nicht durch Gegenstände aus Papier oder Stoff wie Zeitungen, Tischdecken oder Vorhänge zu blockieren. – Setzen Sie dieses Gerät keinem direkten Sonnenlicht, keinen hohen Temperaturen, keiner hoher Feuchtigkeit und keinen starken Erschütterungen aus. Akkupack (Lithium-Ionen-Akkupack) Dieses Gerät besitzt eine eingebaute Batterie.

• Um eine spritzwassergeschützte Leistung sicherzustellen, ist der Batteriewechsel durch den Kunden nicht gewährleistet. Wenn sie einen Batteriewechsel wünschen, kontaktieren Sie bitte unseren Kundendienst. Folgendes ist bei der Entfernung der Batterie zur Entsorgung dieses Geräts zu beachten (> 13).
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Nicht kurz schließen.
• Nicht zerlegen, nicht zerstören.
• Nicht wiederverwenden.
• Nicht in Mikrowellenherde stellen.

Konformitätserklärung (DoC) “Panasonic Corporation” bestätigt hiermit, dass dieses Produkt den grundlegenden Anforderungen und den weiteren zutreffenden Vorgaben der Richtlinie 1999/5/EC entspricht. Kunden können eine Kopie der Original-Konformitätserklärung zu unseren R&TTE-Produkten von unserem KE-Server herunterladen: http://www.doc.panasonic.de Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Deutschland DEUTSCH SC-RB5E_SQT1355.book 3 ページ Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. SQT1355 Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen

Über Bluetooth® Panasonic übernimmt keine Verantwortung für Daten und/oder Informationen, die während einer drahtlosen Übertragung gefährdet sind. Verwendetes Frequenzband Dieses Gerät verwendet ein 2,4 GHz Frequenzband. Zertifizierung dieses Geräts

• Dieses Gerät entspricht den Frequenzbeschränkungen und wurde gemäß dem Frequenzgesetz zertifiziert. Daher ist keine Drahtlosgenehmigung erforderlich.
• Die unten genannten Handlungen sind in einigen Ländern strafbar: – Ein Auseinanderbauen oder Modifizieren des Geräts. – Ein Entfernen der Spezifikationskennzeichnungen. Nutzungsbeschränkungen
• Die drahtlose Übertragung und/oder Nutzung mit allen mit Bluetooth® ausgerüsteten Geräten kann nicht garantiert werden.
• Alle Geräte müssen den durch Bluetooth SIG, Inc. festgelegten Standards entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes, kann die Verbindung unter Umständen nicht hergestellt werden, oder einige Funktionen können sich unterscheiden.
• Dieses System unterstützt Bluetooth®-Sicherheitsfunktionen. Aber je nach Betriebsumgebung und/oder Einstellungen, ist diese Sicherheit möglicherweise nicht ausreichend. Übertragen Sie mit Vorsicht drahtlos Daten an dieses System.
• Dieses System kann keine Daten an ein Bluetooth®-Gerät übertragen. Einsatzbereich Verwenden Sie dieses Gerät bei einer maximalen Reichweite von 10 m. Die Reichweite kann je nach Umgebung, Hindernissen oder Interferenzen, abnehmen.

• Dieses Gerät ist nur für die normale, allgemeine Verwendung bestimmt.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die gegenüber hochfrequenten Störungen empfindlich ist (Beispiel: Flughäfen, Krankenhäuser, Labors, etc). Wartung Schalten Sie das Gerät ab und wischen Sie es mit einem trockenen, weichen Tuch ab. Ziehen Sie das USB-Kabel heraus, wenn ein solches benutzt wird.
• Wenn es stark verschmutzt ist, entfernen Sie den Schmutz mit einem nassen, stark ausgewrungenen Tuch, danach wischen Sie es mit einem trockenen, weichen Tuch ab.
• Verwenden Sie keine Lösungsmittel. wie Benzin, Verdünnungsmittel Alkohol, Öl, Reinigungsmittel usw., da sie das Außengehäuse beschädigen bzw. die Beschichtung entfernen könnten.
• Lesen Sie vor der Verwendung eines chemisch behandelten Tuches die dem Tuch beigefügte Anleitung. Zubehör Überprüfen Sie bitte das mitgelieferte Zubehör vor Inbetriebnahme des Geräts.

• Das USB-Kabel ist für dieses Gerät vorgesehen, verwenden Sie es daher nicht mit anderen Geräten. Verwenden Sie das USB-Kabel auch nicht für andere Systeme mit diesem Gerät. Hinweis
• Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Februar 2016. Änderungen jederzeit möglich. SQT1355 Interferenz von anderen Geräten

• Dieses Gerät kann aufgrund von Funkwelleninterferenzen nicht korrekt funktionieren und es können Störungen wie Rauschen und Tonsprünge auftreten, wenn dieses Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten aufgestellt ist, die das 2,4 GHz-Band verwenden.
• Dieses Gerät könnte nicht korrekt funktionieren, wenn die Funkwellen einer nahe gelegenen Sendestation, etc. zu stark sind. Informationen zum Vibrationslautsprecher

Funktionen des Vibrationslautsprechers Ein Objekt mit Kontakt zur Unterseite dieses Geräts vibriert und beschallt einen großen Bereich. SC-RB5E_SQT1355.book 5 ページ

• Je nach Material, Oberfläche und Form des Objekts (z. B. Tisch), auf dem dieses Gerät platziert wird, wird möglicherweise zu wenig Klang ausgegeben. Wählen Sie ein geeigneteres Objekt aus.

(Wichtig) Informationen zum Spritzwasserschutz

Platzierung Platzieren Sie dieses Gerät auf einer möglichst flachen und stabilen Oberfläche.

• Entfernen Sie vor Inbetriebnahme Staub und andere Partikel von der Gummimatte des Standfußes.
• Die Vibrationen werden an alle Objekte übertragen, die sich auf der gleichen Oberfläche wie dieses Gerät befinden. Platzieren Sie keine Gegenstände auf der Oberfläche, die nicht benötigt werden, und passen Sie auf, dass weder dieses Gerät noch andere Gegenstände herunterfallen.

• Es handelt sich um Leitungswasser, das Raumtemperatur aufweist.
• Das Wasser wird aus ca. 20 cm Entfernung zu diesem Gerät verspritzt.
• Das Wasser wird 10 Minuten lang in beliebigen Winkeln aus mehreren Düsen bei einer Rate von 1,8 Litern/ Minute verspritzt.
• Das mitgelieferte USB-Kabel ist nicht spritzwassergeschützt. DEUTSCH ∫ Spritzwasserschutz* Die technischen Daten für dieses Gerät sind dieselben wie für IPX4 der IEC 60529. Zu IPX4 (Flüssigkeitseindringungs-Schutzgrad gegen Spritzwasser) Dieses Gerät behält seine Funktionstüchtigkeit bei, wenn es Spritzwasser ausgesetzt ist, sofern die folgenden Bedingungen erfüllt sind:

• Der Spritzwasserschutz ist nicht unter allen Umständen gewährleistet. Vorsichtsmassnahmen bei Verwendung in der Nähe von Wasser Lesen Sie für den Spritzwasserschutz die Informationen zu IPX4 (oben) durch und beachten Sie folgende Punkte. Unsachgemäße Verwendung kann zu einer Fehlfunktion führen. Entfernen dieses Geräts Je nach Material der Kontaktoberfläche haftet dieses Gerät möglicherweise zu fest an der Unterlage, und das Entfernen ist schwierig. Wenn das Entfernen dieses Geräts Schwierigkeiten bereitet, drehen Sie es in Pfeilrichtung (A), um es anzuheben. Drehen Sie das Gerät nicht in die Gegenrichtung. Ansonsten kann sich der Standfuß des Geräts lösen.

• Schließen Sie den Anschlussdeckel sicher.
• Öffnen bzw. schließen Sie den Anschlussdeckel nicht mit nassen Händen oder wenn sich Wassertropfen am Gerät befinden. Es könnte sonst zu Fehlfunktionen wie Verrosten des Anschlusses mit Wassertropfen kommen.
• Schließen Sie kein USB-Kabel oder Audiokabel (nicht mitgeliefert) an.
• Gießen sie kein Seifenwasser oder Reinigungsmittel auf das Gerät und tauchen sie es nicht in Wasser ein.
• Entfernen Sie Haare, Fusseln, Sand, Staub usw., die an der Gummidichtung auf dem Anschlussdeckel haften, bevor Sie ihn schließen.
• Wenn das Gerät längere Zeit mit Wassertropfen in einem kalten Bereich gelagert wird, können Fehlfunktionen, wie Verklemmen der Deckel, auftreten.
• Wenn Wasser in das Gerät eintritt, sehen Sie von der Verwendung des Geräts ab. Kontaktieren Sie den nächstgelegenen Händler oder den Kundendienst. Fehlfunktionen wegen Kontakt mit Wasser durch unsachgemäßen Umgang vonseiten des Kunden werden nicht vom Hersteller garantiert. Die mitgelieferten Zubehörteile sind nicht spritzwassergeschützt. SQT1355

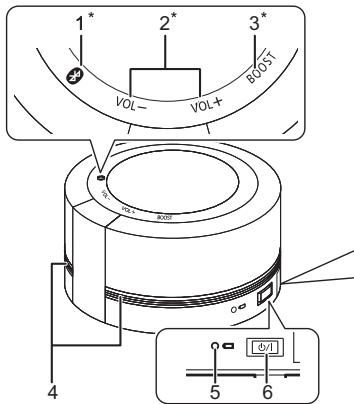

Benutzung der Bedienelemente

Boost-Schalter und Anzeige [BOOST] (blau) (> 9)*

Akkuanzeige (rot) (> 7)

Bereitschafts-/Ein-Schalter [Í/I] SQT1355

• Drücken Sie diese Taste, um das Gerät ein- oder in den Stand-by-Modus zu schalten. Auch im Stand-by-Modus verbraucht das Gerät eine geringe Menge Strom.

• Dieses Gerät ist nicht spritzwassergeschützt, wenn der Deckel geöffnet ist. Schließen Sie vor Verwendung stets den Deckel.

• Wenn das Gummipad einmal schmutzig wird, reinigen Sie es mit einem trockenen, sauberen Tuch. Lautstärkeregler und -anzeige [VOL –]/[VOL +] (blau)*

• Zeigt den Akku-Ladestatus an.

Bluetooth®-Schalter und -Anzeige

• Wenn die maximale oder minimale Lautstärke erreicht ist, wird ein Signalton ausgegeben.

• Verwenden Sie eine Büroklammer o. ä. zum Drücken des Schalters, wenn das Gerät nicht richtig funktioniert, z. B. wenn es sich nicht ein- bzw. ausschalten lässt.

DC IN -Anschluss ( 0,5 A) (> 7) DC IN 5 V 12 AUX IN -Anschluss (> 9) 13 AUDIO OUT -Anschluss (> 10)

• Diese Schalter lassen sich durch bloßes Berühren der Markierungen bedienen. SC-RB5E_SQT1355.book 7 ページ

Zur Leistung dieses Geräts Dieses Gerät besitzt eine eingebaute Batterie. Laden Sie bitte die Batterie vor dem Erstgebrauch dieses Geräts.

• Wenn der Batteriestand bei eingeschaltetem Gerät nieder ist, blinkt die Batterieanzeige (rot) (> 6) langsam. ∫ Batterie laden Schließen Sie das Gerät bei ausgeschaltetem Strom und eingeschaltetem PC mit dem USB-Kabel (mitgeliefert) an. USB-Kabel (mitgeliefert) Akkubetriebsdauer/Akkuladezeit/Anzahl der Aufladungen Batteriedauer bei Betrieb Batterieladezeit Anzahl der Aufladungen

• Wenn eine Aufladung benötigt wird, leuchtet die Batterieanzeige (rot). Nach beendeter Aufladung schaltet sich die Batterieanzeige aus. Errechnet mit der vom Hersteller festgesetzten Testmethode [während Anschluss an Bluetooth®, Abschalten Boost Mode (> 9), Verwendung bei Umgebungstemperatur von 25 oC] Bei Aufladung bei Umgebungstemperatur von 25 oC nach erschöpfter Batterie. Betrieb und Aufladen bei Anschluss an eingeschalteten PC Zum Einschalten des Geräts drücken Sie [Í/I]. Die Bluetooth®-Anzeige (blau) blinkt oder leuchtet, und das Gerät kann mit dem vom PC zugeführten Strom betrieben werden.
• Die Aufladung dauert länger, wenn das Gerät eingeschaltet ist.
• Der maximale Lautstärkepegel bei Anschluss an einen PC liegt unter dem normalen maximalen Lautstärkepegel.

• Es könnte sein, dass Sie die Batterie vor dem Gebrauch des Geräts aufladen müssen.
• Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. (Betrieb nicht garantiert.)
• Wenn die Akkuanzeige lange leuchtet, liegt möglicherweise ein Fehler vor. Entfernen Sie zunächst das USB-Kabel und laden Sie dieses Gerät dann erneut auf. Leuchtet die Akkuanzeige weiterhin, ist möglicherweise eine Fehlfunktion aufgetreten. Senden Sie das Gerät in diesem Fall zur Reparatur ein.
• Wenn dieses Gerät über einen längeren Zeitraum nicht verwendet wird, laden Sie den eingebauten Akku mindestens einmal alle sechs Monate auf, um eine Verschlechterung zu verhindern.
• Es ist keine Kommunikation möglich, wenn das Gerät mit dem USB-Kabel an einen PC angeschlossen ist.
• Der Ladevorgang kann nicht beginnen, wenn der Akkustand ausreichend hoch ist, auch wenn der Akku nicht vollständig geladen ist.
• Es wird empfohlen die Batterie bei einer Temperatur zwischen 10 oC und 35 oC aufzuladen. Die Batterieanzeige (rot) kann blinken und die Aufladung kann nicht möglich sein, wenn man sich außerhalb des empfohlenen Temperaturbereiches befindet.
• Die Batterie könnte sich nicht aufladen, wenn die Umgebungstemperatur während oder sofort nach dem Vorgang hoch ist, obwohl sie sich im empfohlenen Temperaturbereich befindet. In diesem Fall nicht weiter verwenden sondern abkühlen lassen.
• Um Sicherheit zu gewährleisten kann das Gerät bei einem übermäßigen Eingangssignal automatisch unterbrochen und ausgeschaltet werden. SQT1355 Hinweis

Betrieb von Bluetooth® Über die Bluetooth®-Verbindung ist eine drahtlose Klangausgabe des Bluetooth®-Audiogeräts möglich.

• Weitere Informationen zum Anschließen eines Bluetooth®-Geräts finden Sie in der Bedienungsanleitung des Bluetooth®-Geräts.

Bluetooth®-Kopplung Während der Aufladung des Geräts, schalten Sie die Bluetooth®-Funktion des Geräts ein und stellen Sie das System in der Nähe dieses Geräts auf.

Drücken Sie [Í/I], um dieses Gerät einzuschalten.

• Die Bluetooth® Anzeige (blau) blinkt langsam.
• Bei erstmaliger Verwendung des Geräts (werkseitige Einstellung): Die Bluetooth® Anzeige (blau) blinkt schnell. Das Gerät wechselt in das Kopplungs-Standby. Fahren Sie mit Schritt 3 fort.

Um in den Kopplungsmodus zu wechseln, berühren Sie [ 2 Sekunden lang.

] mindestens ] blinkt schnell. Wählen Sie “SC-RB5” aus dem Menü des Bluetooth®-Geräts aus.

• Die MAC-Adresse “” (“” steht für ein eindeutiges Zeichen für jedes System) wird möglicherweise angezeigt, bevor “SC-RB5” angezeigt wird.

] leuchtet, und das Gerät ist mit diesem Gerät verbunden.

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

Anschluss eines gekoppelten Bluetooth®-Geräts

Drücken Sie [Í/I], um dieses Gerät einzuschalten.

• Die Bluetooth® Anzeige (blau) blinkt langsam.
• Dieses Gerät kann mit dem zuletzt verwendeten Bluetooth®-Gerät verbunden werden. Führen Sie an diesem Punkt Schritt 3 aus.
• Wenn [ ] leuchtet, ist bereits ein anderes Bluetooth®-Gerät mit diesem Gerät verbunden. Entfernen Sie das andere Gerät.

Wählen Sie “SC-RB5” aus dem Menü des Bluetooth®-Geräts aus.

Starten Sie die Wiedergabe auf dem Bluetooth®-Gerät.

Abtrennen eines Bluetooth®-Geräts

• Schalten Sie dieses Gerät oder das System aus.
• Stoppen/deaktivieren Sie die Bluetooth®-Übertragung des Geräts. SQT1355 Hinweis

• Wenn Sie zur Eingabe eines Zugangsschlüssels aufgefordert werden, geben Sie “0000” ein.
• Dieses Gerät kann bis zu 8 Geräte registrieren. Wird ein 9. Gerät angekoppelt, wird das Gerät, das am längsten nicht genutzt wurde, ersetzt.
• Dieses Gerät kann nur mit jeweils einem Gerät verbunden werden.
• Wenn Sie mit dieser Funktion Videoinhalte ansehen, sind Video- und Audioausgabe möglicherweise nicht synchron. SC-RB5E_SQT1355.book 9 ページ

Mithilfe von Boost Mode Der wiedergegebene Sound auf diesem Gerät wird durch Verbesserung (Boosting) des Niveaus der spezifischen Frequenzbänder leichter hörbar. Berühren Sie [BOOST] an diesem Gerät, um den Effekt ein-/auszuschalten.

• Die Standardeinstellung lautet “on”.
• Wenn der Boost-Modus aktiv ist, leuchtet die Anzeige (blau). Hinweis
• Ist der Sound während der Wiedergabe verzerrt, schalten Sie “Boost Mode” aus.
• Zur Stromersparnis stellen Sie “Boost Mode” auf “off”.
• Der Standort dieses Geräts kann sich aufgrund von Vibrationen ändern. Berühren und halten Sie [BOOST] mindestens 2 Sekunden lang, um den Effekt ein-/auszuschalten. DEUTSCH Verwenden der Beleuchtung Die Leuchtkraft der Sound-Leuchtleisten entspricht dem Lautstärkepegel der Audioinhalte.
• Bei geringer Lautstärke ist die Leuchtkraft der Sound-Leuchtleisten gering.

• Die Standardeinstellung lautet “on”. AUX-Eingang verwenden Sie können Audio über die AUX IN-Klemme wiedergeben, (> 6) wenn dieses Gerät über Audiokabel (nicht mitgeliefert) an ein Gerät angeschlossen wird. Hinweis SQT1355

• Je nach Track bzw. Lautstärke variiert das Leuchtmuster der Leuchtleisten.
• Bei Verwendung des AUX-Eingangs hat dieser Vorrang vor den Bluetooth®-Funktionen.
• Die Einstellung von Bluetooth® wird auch dann nicht geändert, wenn das Audiokabel (nicht mitgeliefert) an die AUX IN-Klemme angeschlossen wird.
• Wenn Sie den AUX-Eingang verwenden, kann die Lautstärke je nach angeschlossenem Gerät niedrig erscheinen. Überprüfen Sie in diesem Fall, ob die Lautstärkebegrenzung am Gerät geändert werden kann. Detaillierte Informationen finden Sie in der Bedienungsanleitung des Geräts.
• Wenn ein Audiokabel während der Audiowiedergabe mit einer Bluetooth®-Verbindung eingesteckt wird, kann ein Rauschen auftreten. Stoppen Sie in diesem Fall die Wiedergabe auf dem Gerät über Bluetooth®.

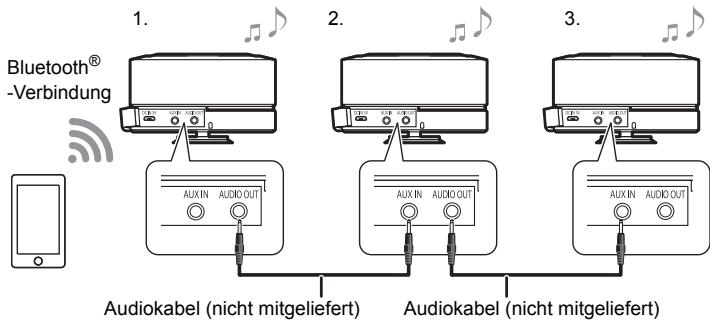

Anschließen mehrerer SC-RB5-Geräte Sie können Audio von mehreren SC-RB5-Geräten zugleich ausgeben, die über Audiokabel (nicht mitgeliefert) angeschlossen sind. Schließen Sie das erste SC-RB5-Gerät (AUDIO OUT-Klemme) an das zweite Gerät (AUX IN-Klemme) und dann das zweite Gerät (AUDIO OUT-Klemme) an das dritte Gerät an (AUX IN-Klemme).

• Der Soundeffekt wird von jedem Gerät separat gesteuert. Nehmen Sie ggf. die gleichen Sound-Einstellungen am zusätzlichen Gerät vor.
• Es können bis zu 3 Geräte angeschlossen werden. Der Betrieb kann nicht gewährleistet werden, wenn mehr als 4 Geräte angeschlossen werden.

Bluetooth® -Verbindung Audiokabel (nicht mitgeliefert) Audiokabel (nicht mitgeliefert) Auto-Off-Funktion Dieses Gerät schaltet sich automatisch aus, wenn kein Audioeingang vorhanden ist und es etwa 10 Minuten lang nicht betrieben wird. Hinweis

• Diese Funktion funktioniert nicht, wenn der AUX-Eingang verwendet wird, während das USB-Kabel angeschlossen ist.
• Diese Funktion funktioniert auch dann, wenn die Musik bei leiser Lautstärke am angeschlossenen System wiedergegeben wird.
• Diese Funktion könnte je nach angeschlossenem Gerät nicht funktionieren. Zurücksetzen auf die Werkseinstellungen SQT1355 Führen Sie den folgenden Vorgang aus, wenn Sie Informationen zu gekoppelten Geräten, etc. löschen möchten.

Drücken Sie [Í/I], um das Gerät einzuschalten.

Halten Sie [ ] und [VOL +] gedrückt, bis die [VOL –]-Anzeige erlischt. Die Informationen des Kopplungsgeräts werden durch das Reset gelöscht. Die Kopplung muss daher erneut ausgeführt werden. Löschen Sie die Kopplungsinformationen für dieses Gerät vom Bluetooth®-Gerät und führen Sie dann den Kopplungsvorgang erneut aus. (Siehe “Bluetooth®-Kopplung” > 8) SC-RB5E_SQT1355.book 11 ページ

Fehlerbehebung Das Gerät kann nicht verbunden werden.

• Nehmen Sie Bezug auf die Bedienungsanleitung des Geräts und führen Sie die Kopplung erneut durch. (Siehe “Betrieb von Bluetooth®” > 8)
• Stellen Sie sicher, dass dieses Gerät nicht mit einem anderen Gerät verbunden ist. Dieses Gerät funktioniert nicht ordnungsgemäß. Dieses Gerät schaltet sich beispielsweise plötzlich aus oder alle Anzeigen blinken.
• Es ist ein Problem aufgetreten. Schalten Sie das Gerät aus, trennen Sie das USB-Kabel und drücken Sie [RESET] (> 6). DEUTSCH Der Sound des Geräts ist abgeschnitten.
• Bei diesem Gerät handelt es sich um einen Vibrationslautsprecher. Qualität und Lautstärke der Audiowiedergabe variieren je nach dem Objekt, das mit diesem Gerät in Kontakt ist. Wenn der Klang nicht wie gewünscht ausgegeben wird, platzieren Sie dieses Gerät auf einem anderen Objekt.
• Das Gerät befindet sich außerhalb des 10 m Kommunikationsbereichs. Bewegen Sie das Gerät näher an dieses System. (Siehe “Über Bluetooth®” > 4)
• Entfernen Sie alle Hindernisse zwischen diesem System und dem Gerät.
• Schalten Sie alle WLAN-Geräte aus.
• Überprüfen Sie die Lautstärke und die Einstellungen des angeschlossenen Geräts.
• Je nach angeschlossenem Gerät kann die Audiowiedergabe ausfallen, oder es kann zu Störgeräuschen kommen. Verringern Sie die Lautstärke des angeschlossenen Geräts, wenn dies der Fall ist.
• Wenn der Sound springt oder nicht richtig ausgegeben wird, führen Sie “Zurücksetzen auf die Werkseinstellungen” (> 10) und erneut “Bluetooth®-Kopplung” (> 8) aus. Das Gerät ist angeschlossen, aber es ist kein Ton über das System zu hören.
• Für einige integrierte Bluetooth®-Geräte müssen Sie den Audioausgang manuell auf “SC-RB5” stellen. Lesen Sie für Details die Bedienungsanleitung des Geräts. Die Lautstärke ist leise, wenn das Gerät an ein Fernsehgerät über Bluetooth® angeschlossen ist.
• Lautstärke des Fernsehgeräts einstellen. Die Lautstärke des Kopfhörerausgangs kann mit der Lautstärke des Bluetooth®-Ausgangs, je nach Fernsehgerät gekoppelt werden. In diesem Fall stellen Sie die Lautstärke des Kopfhörereingangs am Fernsehgerät ein. Der Lautstärkepegel ist gering.
• Der maximale Lautstärkepegel bei Anschluss an einen PC liegt unter dem normalen maximalen Lautstärkepegel.
• Die maximale Lautstärke bei geringer Akkuladung liegt unter der normalen maximalen Lautstärke.
• Wenn die Temperatur in diesem Gerät einen bestimmten Schwellenwert überschreitet, kann die Lautstärke automatisch verringert werden. SQT1355 Bevor Sie den Kundendienst in Anspruch nehmen, sollten Sie die folgenden Zustände überprüfen. Sind Sie bei irgendeinem der Punkte im Zweifel oder lassen sich Ihre Probleme nicht durch die im Folgenden angegebenen Lösungen lösen, wenden Sie sich bitte an Ihren Fachhändler.

Technische Daten Verstärker RMS-Ausgangsleistung 5 W (Exklusive Vibrationseinheit, Boost-Modus) Sound-Bereich Vibrationseinheit Impedanz: 4 ≠ (1 kHz) Sound-Modus Boost EIN/AUS Bluetooth®-Abschnitt Anschluss-Abschnitt DC IN: USB Micro Typ B AUX-Eingang: Stereo 3,5 mm -Buchse Audioausgang: Stereo 3,5 mm -Buchse Allgemeines Stromversorgung: DC IN 5 V 0,5 A Innenbatterie 3,7 V 5,2 Wh (Li-ion

Bluetooth®-Systemspezifikation: Batteriedauer bei Betrieb: Klassifizierung von Wireless-Geräten: Batterieladezeit: Bluetooth® Ver. 4.1 Klasse 2 (2,5 mW) Unterstützte Profile: A2DP Unterstützter Codec: SBC Frequenzband: 2,402 GHz- bis 2,480 GHz-ISM-Band Reichweite: Ca. 10 m Sichtlinie Voraussichtliche Entfernung für den Datenaustausch Umgebungsmasse: Höhe 1,0 m Ca. 12 h (Boost aus, Bluetooth®) Ca. 6 h Akkuladezyklen: 500-mal Abmessungen (φ k H): φ95,5 mm k 59 mm Gewicht: Ca. 500 g Betriebstemperaturbereich: 0 oC bis i40 oC Akkuladevorgang: i10 oC bis i35 oC Betriebsluftfeuchtigkeitsbereich: 20 % bis 80 % RH (keine Kondensation) Spritzwasserschutz: IPX4 äquivalent Hinweis

Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Bei Gewicht und Abmessungen handelt es sich um ungefähre Angaben. Ausnahme: Projektion. Der Gesamtklirrfaktor wurde mit einem Digital-Spektralanalysator gemessen. SQT1355 Lizenzen

• Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Markenzeichen und Markennamen sind Schutzmarken der jeweiligen Eigentümer. SC-RB5E_SQT1355.book 13 ページ

Entfernen des Akkus zur Entsorgung dieses Geräts

• Entladen Sie vor der Zerlegung den Akku.
• Bewahren Sie Schrauben außerhalb der Reichweite von Kindern auf, um ein Verschluckens zu verhindern.
• Zerlegen Sie nicht den Akku.
• Niemals starker Hitze oder offenem Feuer aussetzen.
• Nicht kurz schließen.
• Nicht zerlegen, nicht zerstören.
• Nicht wiederverwenden.
• Nicht in Mikrowellenherde stellen.

Drehen Sie dieses Gerät um und entfernen Sie die Abdeckung B. Fassen Sie dann das Kabel C und ziehen Sie es heraus.

Entfernen Sie alle 4 in der Abbildung unten dargestellten Schrauben. Fassen Sie das Kabel D und ziehen Sie es heraus. DEUTSCH Die folgenden Anweisungen sind nicht für Reparaturzwecke vorgesehen, sondern für die Entsorgung dieses Geräts. Dieses Gerät ist nicht wiederherstellbar, sobald es einmal zerlegt wurde. Entnehmen Sie für die Entsorgung dieses Geräts den in diesem Gerät installierten Akku und recyclen Sie ihn.

• Verwenden Sie dazu einen Kreuzschlitzschraubendreher (im Handel erhältlich).

Entfernen Sie den Akku.

• Am Akku ist doppelseitiges Klebeband befestigt. Entfernen Sie die Abdeckung A.
• An Abdeckung A ist doppelseitiges Klebeband befestigt. Sie können das Entfernen vereinfachen, indem Sie einen Schlitzschraubendreher in die Lücke einführen und die Abdeckung anheben.
