MANUALE UTENTE SC-RB5E PANASONIC

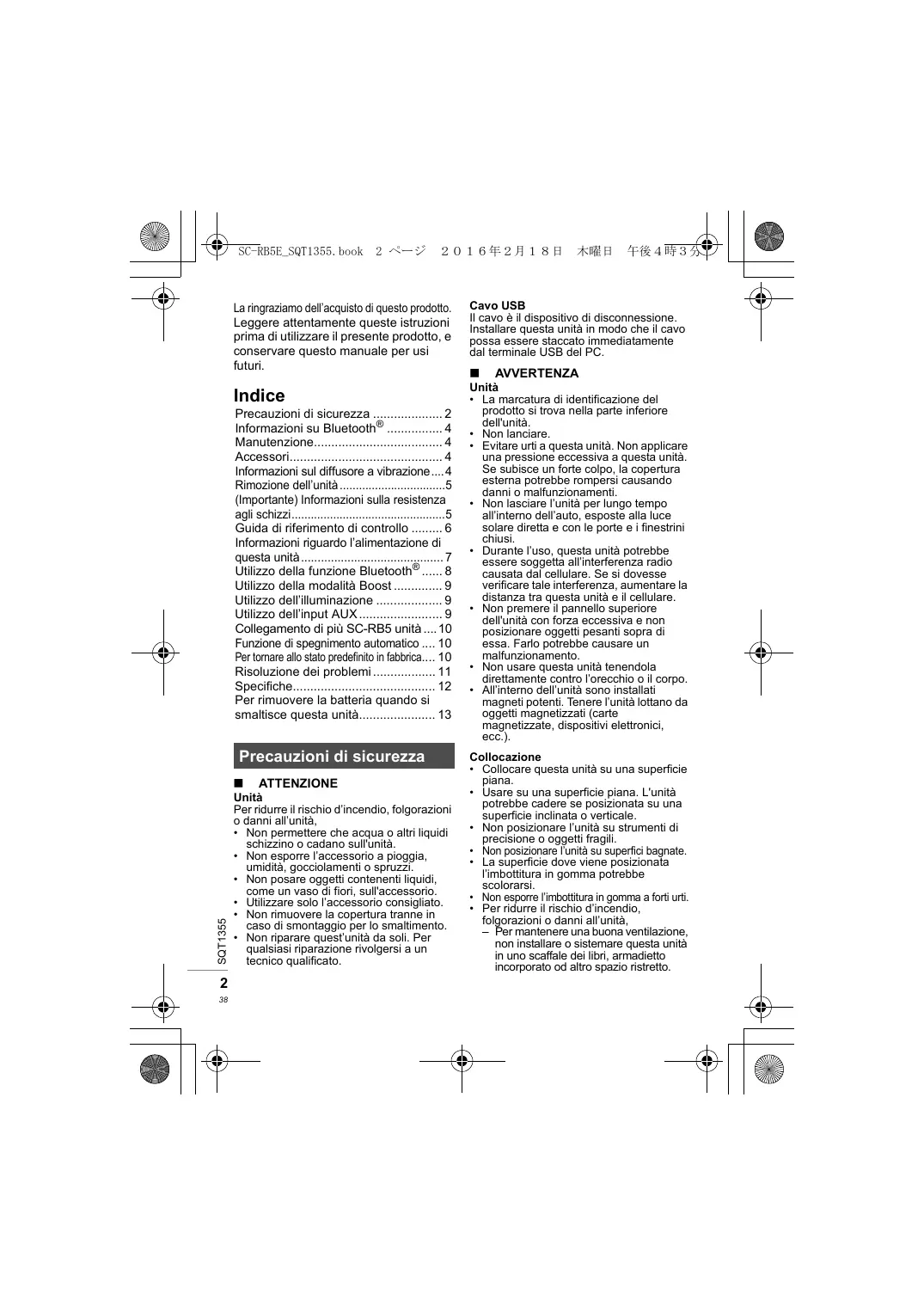

• La ringraziamo dell’acquisto di questo prodotto. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. Indice Precauzioni di sicurezza p. 2
• Informazioni su Bluetooth® p. 4
• Manutenzione p. 4
• Accessori p. 4
• Informazioni sul diffusore a vibrazione p. 4
• Rimozione dell’unità p. 5
• (Importante) Informazioni sulla resistenza agli schizzi p. 5
• Guida di riferimento di controllo p. 6
• Informazioni riguardo l’alimentazione di questa unità p. 7
• Utilizzo della funzione Bluetooth® p. 8
• Utilizzo della modalità Boost p. 9
• Utilizzo dell’illuminazione p. 9
• Utilizzo dell’input AUX p. 9
• Collegamento di più SC-RB5 unità p. 10
• Funzione di spegnimento automatico p. 10
• Per tornare allo stato predefinito in fabbrica p. 10
• Risoluzione dei problemi p. 11
• Specifiche p. 12
• Per rimuovere la batteria quando si smaltisce questa unità Precauzioni di sicurezza SQT1355 p. 13

ATTENZIONE Unità Per ridurre il rischio d’incendio, folgorazioni o danni all’unità,

• Non permettere che acqua o altri liquidi schizzino o cadano sull'unità.
• Non esporre l’accessorio a pioggia, umidità, gocciolamenti o spruzzi.
• Non posare oggetti contenenti liquidi, come un vaso di fiori, sull'accessorio.
• Utilizzare solo l’accessorio consigliato.
• Non rimuovere la copertura tranne in caso di smontaggio per lo smaltimento.
• Non riparare quest’unità da soli. Per qualsiasi riparazione rivolgersi a un tecnico qualificato.

Cavo USB Il cavo è il dispositivo di disconnessione. Installare questa unità in modo che il cavo possa essere staccato immediatamente dal terminale USB del PC.

• La marcatura di identificazione del prodotto si trova nella parte inferiore dell'unità.
• Evitare urti a questa unità. Non applicare una pressione eccessiva a questa unità. Se subisce un forte colpo, la copertura esterna potrebbe rompersi causando danni o malfunzionamenti.
• Non lasciare l’unità per lungo tempo all’interno dell’auto, esposte alla luce solare diretta e con le porte e i finestrini chiusi.
• Durante l’uso, questa unità potrebbe essere soggetta all’interferenza radio causata dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.
• Non premere il pannello superiore dell'unità con forza eccessiva e non posizionare oggetti pesanti sopra di essa. Farlo potrebbe causare un malfunzionamento.
• Non usare questa unità tenendola direttamente contro l’orecchio o il corpo.
• All’interno dell’unità sono installati magneti potenti. Tenere l’unità lottano da oggetti magnetizzati (carte magnetizzate, dispositivi elettronici, ecc.). Collocazione
• Collocare questa unità su una superficie piana.
• Usare su una superficie piana. L'unità potrebbe cadere se posizionata su una superficie inclinata o verticale.
• Non posizionare l’unità su strumenti di precisione o oggetti fragili.
• Non posizionare l’unità su superfici bagnate.
• La superficie dove viene posizionata l’imbottitura in gomma potrebbe scolorarsi.
• Non esporre l’imbottitura in gomma a forti urti.
• Per ridurre il rischio d’incendio, folgorazioni o danni all’unità, – Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale dei libri, armadietto incorporato od altro spazio ristretto. SC-RB5E_SQT1355.book 3 ページ

– Non ostruire le aperture di ventilazione di questa unità con giornali, tovaglie, tende ed altri oggetti simili. – Non esporre questa unità alla luce diretta del sole, a temperature elevate, a eccessiva umidità e a forti vibrazioni. Gruppo batterie (gruppo batterie agli ioni di litio) Questa unità ha una batteria incorporata.

• Per garantire una performance a prova di schizzi, la sostituzione delle batterie non deve essere eseguita dal cliente. Se si desiderano sostituire le batterie, contattare il nostro reparto di assistenza. A seguire le precauzioni per la rimozione delle batterie quando si smaltisce l’unità (> 13).
• Non riscaldare o esporre a fiamme le batterie.
• Non mettere in corto le batterie.
• Non smontare, schiacciare.
• Non porre nei forni a microonde.

Dichiarazione di conformità (DdC) “Panasonic Corporation” dichiara qui che questo prodotto è conforme ai requisiti essenziali e altre relative norme della Direttiva 1999/5/EC. I clienti possono scaricare una copia della DdC originale dei nostri prodotti R&TTE dal nostro server per le DdC: http://www.doc.panasonic.de Contatti del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 11, 22525 Hamburg, Germania SQT1355 Questi simboli sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. Note per il simbolo batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico. In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. ITALIANO Smaltimento di vecchie apparecchiature e batterie usate Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Informazioni su Bluetooth® Panasonic non è responsabile per la compromissione di dati e/o informazioni durante una trasmissione wireless. Banda di frequenza utilizzata Questa unità usa la banda di frequenza 2,4 GHz. Certificazione del dispositivo

• Questa unità rispetta le limitazioni di frequenza e ha ottenuto la certificazione in base alla normativa sulle radiofrequenze; non è quindi necessaria una concessione per l’uso di reti wireless.
• In alcuni paesi la legge punisce le seguenti azioni: – Disassemblaggio o modifica dell’unità. – Rimozione delle indicazioni delle specifiche. Restrizioni d’uso
• Non si garantisce la trasmissione wireless e/o l’utilizzo con tutti i dispositivi provvisti di tecnologia Bluetooth®.
• Tutti i dispositivi devono rispettare gli standard di Bluetooth SIG, Inc.
• A seconda delle specifiche e delle impostazioni di un dispositivo, questo potrebbe non essere in grado di collegarsi o alcune operazioni potrebbero essere diverse.
• Questo sistema supporta le caratteristiche di sicurezza di Bluetooth®, ma a seconda dell'ambiente operativo e/o delle impostazioni, questa sicurezza potrebbe non essere sufficiente. Trasmettere dati a questo sistema in modalità wireless con cautela.
• L’unità non è in grado di trasmettere dati ad un dispositivo Bluetooth®. Range di utilizzo Usare questo dispositivo in un range massimo di 10 m. Il range può diminuire a seconda dell’ambiente, di ostacoli o di interferenze. SQT1355 Interferenza da altri dispositivi

• Questa unità potrebbe non funzionare correttamente e potrebbero verificarsi problemi come rumore e interruzioni dell’audio a causa dell'interferenza delle onde radio, se questa unità è posizionata troppo vicina ad altri dispositivi Bluetooth® o a dispositivi che usano la banda 2,4 GHz.
• Questa unità potrebbe non funzionare correttamente se onde radio trasmesse da una stazione vicina sono troppo forti.

• L’unità è predisposta per un normale impiego di tipo generale.
• Non usare questo sistema vicino ad un impianto o in un ambiente soggetto a interferenza in radiofrequenza (ad esempio: aeroporti, ospedali, laboratori, ecc). Manutenzione Spegnere l’unità e pulire con un panno asciutto e morbido. Se si utilizza il cavo USB, scollegarlo.
• Quando è molto sporco, pulire con un panno immerso in acqua e ben strizzato, quindi pulire con un panno asciutto e morbido.
• Non utilizzare solventi come benzina, diluente, alcol, olio, detergenti, ecc., in quanto possono alterare la copertura esterna o staccare il rivestimento.
• Prima di utilizzare panni trattati chimicamente, leggere con attenzione le istruzioni allegate al panno. Accessori Prima di utilizzare l’unità controllare che siano presenti gli accessori in dotazione.

• Il cavo USB è specifico per questa unità, quindi non utilizzarlo con altri dispositivi. Allo stesso modo non utilizzare cavi USB di altri dispositivi con questa unità. Nota
• I codici prodotto forniti in queste istruzioni per l’uso sono aggiornati a febbraio 2016. Possono essere soggetti a modifiche. Informazioni sul diffusore a vibrazione

Caratteristiche del diffusore a vibrazione Un oggetto che è a contatto con la superficie inferiore dell’unità viene fatto vibrare per distribuire il suono su una vasta area. SC-RB5E_SQT1355.book 5 ページ

• A seconda del materiale, della finitura superficiale, e della forma dell’oggetto (scrivania, ecc.) sul quale è posizionata l’unità, potrebbe essere prodotto un volume sonoro limitato. Scegliere un oggetto che produca bene il suono.

Collocazione Posizionare questa unità in un punto quanto più liscio e stabile possibile.

• Prima dell’uso, rimuovere polvere ed altre particelle sull’imbottitura in gomma del supporto.
• Le vibrazioni vengono trasmesse a tutti gli oggetti sulla superficie dove è posizionata l’unità. Evitare di posizionare oggetti non necessari sulla superficie ed evitare che l’unità ed altri oggetti cadano.

(Importante) Informazioni sulla resistenza agli schizzi ∫ Resistenza agli schizzi* Le specifiche di questa unità sono conformi a IPX4 di IEC 60529. Informazioni su IPX4 (livello di protezione dall'ingresso di liquidi contro schizzi d’acqua) Questa unità conserva la sua funzionalità dopo essere stata schizzata con acqua, ammesso che vengano rispettate le seguenti condizioni:

• Viene spruzzata acqua di rubinetto a temperatura ambiente.
• L’acqua viene spruzzata da una distanza di circa 20 cm da questa unità.
• L’acqua viene spruzzata a qualsiasi angolo con più ugelli con un flusso di 1,8 litri al minuto per 10 minuti.
• Il cavo USB in dotazione non è resistente agli schizzi.
• La resistenza agli schizzi non è garantita in tutte le condizioni.

SQT1355 Rimozione dell’unità A seconda del materiale della superficie di contatto, l’unità potrebbe aderire alla superficie in modo eccessivo, rendendone difficile la rimozione. Se risulta difficile rimuovere l’unità, ruotarla in direzione della freccia (A) per sollevarla. Non ruotare l’unità in direzione opposta. Questo può provocare il distacco del supporto dell’unità.

• Chiudere saldamente il coperchio del terminale.
• Non aprire o chiudere il coperchio del terminale con le mani bagnate o quando ci sono delle gocce d'acqua sull’unità. Così facendo si possono causare malfunzionamenti come l’arrugginimento del terminale a causa delle gocce d’acqua.
• Non collegare e non utilizzare un cavo USB o un cavo audio (non in dotazione).
• Non versare acqua insaponata o detergenti, né immergere in acqua.
• Rimuovere qualsiasi capello, pelo, granello di sabbia o polvere, ecc. che si può attaccare alla guarnizione di gomma sul coperchio del terminale prima di chiuderlo.
• Se si lascia il dispositivo in un posto freddo con delle gocce d’acqua si possono provocare dei malfunzionamenti, ad esempio la copertura può restare incastrata.
• Quando dell’acqua entra dentro questa unità, interromperne l’utilizzo e contattare il rivenditore o il centro assistenza più vicino. Un malfunzionamento dovuto all’esposizione all’acqua per una scorretta gestione da parte del cliente non sarà coperto da garanzia. Gli accessori in dotazione non sono resistenti all’acqua. ITALIANO ∫ Precauzioni per un utilizzo vicino all’acqua Riguardo all’impermeabilità, leggere le informazioni su IPX4 (sopra) e osservare i seguenti punti. Un utilizzo improprio può causare malfunzionamenti.

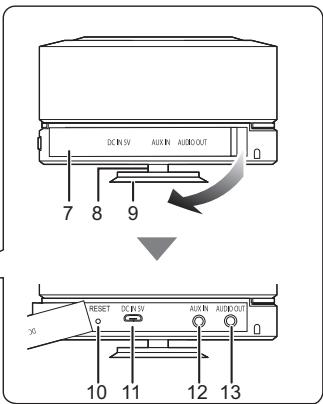

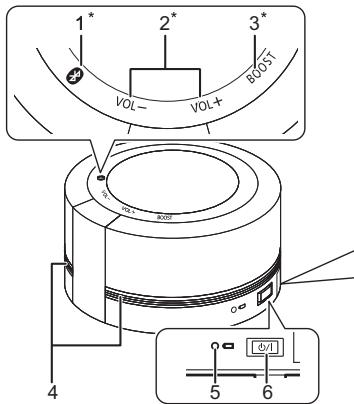

Guida di riferimento di controllo

• Quando l'imbottitura in gomma è sporca, rimuovere lo sporco e strofinare con un panno asciutto. Selettore per controllo volume e indicatore [VOL –]/[VOL +] (blu)* 10 RESET
• Utilizzare una graffetta, ecc. per premere il pulsante se questa unità non funziona correttamente, ad esempio se non si può accendere/spegnere.

Selettore Boost ed indicatore [BOOST] (blu) (> 9)*

Indicatore della batteria (rosso) (> 7)

• Premerlo per passare dallo stato di accensione alla modalità standby o viceversa. In modalità standby l’unità consuma comunque una piccola quantità di corrente.

• Questi selettori funzionano semplicemente sfiorando i simboli.

• Indica lo stato della batteria.

Selettore e indicatore (blu)

• Quando viene raggiunto il volume massimo o minimo, verrà emesso un segnale sonoro.

• Questa unità non è a prova di schizzi quando il coperchio è aperto. Chiudere sempre il coperchio prima dell'uso.

Informazioni riguardo l’alimentazione di questa unità Questa unità ha una batteria incorporata. Caricare la batteria prima di utilizzare l’unità per la prima volta.

• Se quando si accende l’unità il livello della batteria è basso, l’indicatore della batteria (rosso) (> 6) lampeggia lentamente. ∫ Carica della batteria Collegare questa unità da spenta a un PC acceso con un cavo USB (in dotazione).
• Se è necessario caricare, l’indicatore della batteria (rosso) si accende. Quando la carica è completa, l’indicatore della batteria si spegne. Cavo USB (in dotazione) Autonomia della batteria in uso/Tempo di ricarica della batteria/Numero di ricariche Durata della batteria in uso Tempo di carica della batteria Numero di volte che si può caricare

Utilizzo e carica mentre si è connessi a un PC acceso Premere [Í/I] per accendere questa unità. L'indicatore Bluetooth® (blu) lampeggia o si illumina, ed è possibile utilizzare questa unità con l’alimentazione del PC.

• La carica mentre l’unità è accesa richiede più tempo.
• Durante il collegamento ad un PC, il volume massimo è impostato ad un livello inferiore al normale volume massimo. Nota
• È possibile che sia necessario caricare la batteria prima di utilizzare questa unità.
• Non usare un cavo USB diverso da quello in dotazione (non è garantito il funzionamento).
• Quando l’indicatore della batteria rimane acceso a lungo, potrebbe essersi verificato un errore. Scollegare il cavo USB e quindi caricare nuovamente l'unità. Se l’indicatore della batteria continua a rimanere acceso, potrebbe essersi verificato un malfunzionamento. In questo caso, far riparare l'unità.
• Quando non si utilizza questa unità per un lungo periodo di tempo, caricare la batteria incorporata almeno una volta ogni sei mesi per evitare che si deteriori.
• La comunicazione non è possibile quando questa unità è collegata a un PC con un cavo USB.
• La carica potrebbe non avere inizio se il livello della batteria è sufficientemente alto anche se non è completo.
• Si consiglia di caricare la batteria in una temperatura compresa tra 10 oC e 35 oC. È possibile che l’indicatore della batteria (rosso) lampeggi e che la carica non sia possibile quando si è al di fuori della temperatura consigliata.
• La batteria potrebbe non caricarsi quando la temperatura intorno alla batteria è alta durante o subito dopo l’utilizzo anche se si è nel range di temperatura consigliato. In tal caso, interrompere l’utilizzo e lasciare raffreddare.
• Per ragioni di sicurezza, nel caso di un segnale in ingresso eccessivo, il sistema potrebbe interrompersi automaticamente e l’alimentazione spegnersi. ITALIANO

Calcolato con il metodo di test stabilito dalla società [mentre connesso a Bluetooth®, modalità Boost spenta (> 9), con una temperatura di 25 oC] Quando si carica con una temperatura di 25 oC dopo che la batteria si è esaurita. SQT1355

Utilizzo della funzione Bluetooth® Usando il collegamento Bluetooth®, è possibile ascoltare il suono trasmesso dal dispositivo audio Bluetooth® in modalità wireless.

• Consultare le istruzioni per l’uso del dispositivo Bluetooth® per ulteriori istruzioni su come collegare un dispositivo Bluetooth®.

Premere [Í/I] per accendere l’unità. Mentre o subito dopo aver caricato questa unità, attivare la funzionalità Bluetooth® del dispositivo e posizionarlo vicino a questa unità.

• L’indicatore Bluetooth® (blu) lampeggia lentamente.
• Se è la prima volta che si utilizza questa unità (stato predefinito in fabbrica): L’indicatore Bluetooth® (blu) lampeggia velocemente. L’unità entrerà in modalità attesa accoppiamento. Saltare al passaggio 3.

Per entrare nella modalità di accoppiamento, tenere premuto [ almeno 2 secondi.

Selezionare “SC-RB5” dal menu Bluetooth® del dispositivo.

] per ] lampeggia velocemente.

• L’indirizzo MAC “” (“” sta per un carattere unico per ciascun set) può essere visualizzato prima che sia visualizzato “SC-RB5”.

] si accende e il dispositivo è collegato a questa unità.

Avviare la riproduzione sul dispositivo Bluetooth®.

Connessione di un dispositivo Bluetooth® accoppiato

Premere [Í/I] per accendere l’unità.

• L’indicatore Bluetooth® (blu) lampeggia lentamente.
• Questa unità potrebbe essere collegata al dispositivo Bluetooth® usato per ultimo. A questo punto, effettuare il Passaggio 3.
• Se si accende [ Disconnetterlo. ], un dispositivo Bluetooth® diverso è già connesso a questa unità.

Selezionare “SC-RB5” dal menu Bluetooth® del dispositivo.

Avviare la riproduzione sul dispositivo Bluetooth®.

Disconnessione di un dispositivo Bluetooth®

• Spegnere l’unità o il dispositivo.

• Se viene richiesta una passkey, immettere “0000”.
• Questa unità è in grado di registrare fino a 8 dispositivi. Se viene registrato un 9° dispositivo, il dispositivo non utilizzato da più tempo viene sostituito.
• Questa unità può essere collegata con un solo dispositivo alla volta.
• Quando si accede a contenuti video con questa funzione, il video e l'audio potrebbero non essere sincronizzati. SC-RB5E_SQT1355.book 9 ページ

Utilizzo della modalità Boost Faciliterà l’ascolto del suono riprodotto su questa unità aumentando il livello di specifiche bande di frequenza. Sfiorare [BOOST] su questa unità per attivare/disattivare l’effetto.

• L’impostazione predefinita è ON.
• Quando la Modalità Boost è attiva, l’indicatore (blu) si accende. Nota
• Se durante la riproduzione il suono viene distorto, disattivare la “Modalità Boost”.
• Per risparmiare il consumo di energia, impostare la “Modalità Boost” su “off”.
• Questa unità si potrebbe spostare a causa delle vibrazioni. Utilizzo dell’illuminazione Le barre luminose del volume si accendono in base al volume dell’audio riprodotto.
• Le barre luminose del volume non producono molta luce a volumi bassi. Tenere premuto [BOOST] per almeno 2 secondi per attivare/disattivare l’effetto.
• L’impostazione predefinita è ON. Utilizzo dell’input AUX

• A seconda della traccia o del volume, il pattern con cui si illuminano le barre varia.
• Quando si usa l’input AUX, questo ha priorità sulle funzionalità Bluetooth®.
• L’impostazione Bluetooth® non viene modificata anche se il cavo audio (non in dotazione) viene inserito nel terminale AUX IN.
• Quando si utilizza l’ingresso AUX, il volume potrebbe essere basso a seconda del dispositivo connesso. In questo caso, controllare se è possibile cambiare il livello massimo del volume sul dispositivo. Per maggiori dettagli, consultare le istruzioni per l'uso del dispositivo.
• Se si inserisce un cavo audio durante la riproduzione audio con una connessione Bluetooth®, è possibile che si sentano dei disturbi. In questo caso, interrompere la riproduzione sul dispositivo collegato tramite Bluetooth®. SQT1355 Nota ITALIANO È possibile ascoltare l’audio tramite il terminale AUX IN (> 6) quando questa unità viene collegata ad un dispositivo con un cavo audio (non in dotazione).

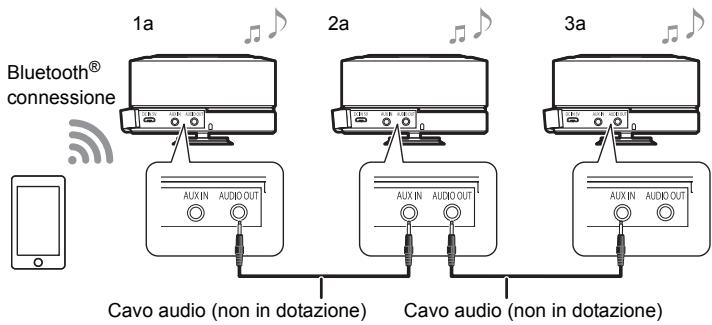

Collegamento di più SC-RB5 unità È possibile emettere l’audio contemporaneamente da più unità SC-RB5 collegate con cavi audio (non in dotazione). Collegare la prima unità SC-RB5 (terminale AUDIO OUT) alla seconda unità (terminale AUX IN), e quindi collegare la seconda unità (terminale AUDIO OUT) alla terza unità (terminale AUX IN).

• Gli effetti sonori verranno controllati separatamente da ciascuna unità. Se necessario effettuare le stesse impostazioni sull’unità aggiuntiva.
• È possibile collegare sino a 3 unità. Il funzionamento non può essere garantito se sono collegate 4 o più unità.

Bluetooth® connessione Cavo audio (non in dotazione) Cavo audio (non in dotazione) Funzione di spegnimento automatico Questa unità si spegne automaticamente in mancanza di input audio e se l’unità non risulta utilizzata per circa 10 minuti. Nota

• Questa funzione non sarà attiva quando si utilizza l’input AUX mentre si è connessi con un cavo USB.
• Questa funzione potrebbe attivarsi anche mentre si riproduce della musica se il volume del dispositivo connesso è basso.
• Questa funzione potrebbe non funzionare a seconda del dispositivo connesso. Per tornare allo stato predefinito in fabbrica SQT1355 Eseguire quanto segue quando si desiderano eliminare le informazioni sui dispositivi accoppiati, ecc. 1 Premere [Í/I] per accendere. 2 Tenere premuto [ ] e [VOL +] sino a che l’indicatore [VOL –] si spegne.

Le informazioni di accoppiamento del dispositivo saranno cancellate dal reset e sarà quindi necessario effettuare nuovamente l’accoppiamento. Cancellare le informazioni di accoppiamento per questa unità dal dispositivo Bluetooth®, quindi effettuare nuovamente l'operazione di accoppiamento. (Vedere “Accoppiamento Bluetooth®” > 8) SC-RB5E_SQT1355.book 11 ページ

Risoluzione dei problemi Non si riesce ad ottenere il collegamento con il dispositivo.

• Consultare le istruzioni per l’uso del dispositivo e effettuare nuovamente l’operazione di accoppiamento. (Consultare “Utilizzo della funzione Bluetooth®” > 8)
• Accertarsi che l'unità non sia collegata ad un dispositivo diverso. Questa unità non funziona correttamente. Ad esempio, si spegne improvvisamente o tutti gli indicatori lampeggiano.
• Si è verificato un problema. Spegnere questa unità, scollegare il cavo USB e premere [RESET] (> 6). Il volume è basso quando questa unità è collegata a una TV tramite Bluetooth®.
• Regolare il volume sulla TV. A seconda della TV è possibile accoppiare il volume di uscita delle cuffie con il volume di uscita del Bluetooth®. In tal caso, regolare il volume di uscita delle cuffie sulla TV. Il volume è basso.
• Durante il collegamento ad un PC, il volume massimo è impostato ad un livello inferiore al normale volume massimo.
• Quando il livello della batteria è basso, il volume massimo è impostato ad un livello inferiore al normale volume massimo.
• Il volume potrebbe abbassarsi automaticamente quando la temperatura dell'unità sale oltre un certo livello. ITALIANO L’audio dal dispositivo è instabile.
• Questa unità è un diffusore a vibrazioni. A seconda dell'oggetto a contatto con questa unità, la qualità audio ed il volume può variare. Se l'audio non viene emesso come desiderato, posizionare l'unità su un altro oggetto.
• Il dispositivo è fuori dalla portata di comunicazione di 10 m. Portare il dispositivo più vicino all’unità. (Consultare “Informazioni su Bluetooth®” > 4)
• Rimuovere eventuali ostacoli tra l'unità e il dispositivo.
• Spegnere qualsiasi dispositivo wireless LAN.
• Controllare il volume e le impostazioni del dispositivo collegato.
• A seconda del dispositivo collegato, il suono potrebbe interrompersi o potrebbe essere generato del rumore. In questi casi, abbassare il volume del dispositivo collegato.
• Se la riproduzione audio è irregolare, eseguire “Per tornare allo stato predefinito in fabbrica” (> 10), ed eseguire nuovamente “Accoppiamento Bluetooth®” (> 8). Il dispositivo è collegato ma non è possibile ascoltare l’audio attraverso l’unità.
• Per alcuni dispositivi con Bluetooth® incorporato, è necessario impostare l’output audio manualmente su “SC-RB5”. Per maggiori informazioni leggere le istruzioni per l'uso del dispositivo. SQT1355 Prima di contattare il tecnico per la riparazione, eseguire i controlli indicati di seguito. In caso di dubbi su alcuni controlli o nel caso in cui le soluzioni indicate nella guida non risolvano il problema, rivolgersi al proprio rivenditore per le istruzioni.

Specifiche Sezione amplificatore Potenza di uscita RMS 5 W (Esclusa unità vibrante, Modalità Boost) CC IN: Micro USB tipo B Ingresso AUX: Stereo, spinotto da 3,5 mm Uscita audio: Sezione audio Stereo, spinotto da 3,5 mm Unità vibrante Impedenza: Generale 4 ≠ (1 kHz) Modalita Audio Alimentazione: Boost ON/OFF Sezione Bluetooth Sezione terminali

Specifiche del sistema Bluetooth®: Durata della batteria in uso: Classificazione delle apparecchiature wireless: Tempo di carica della batteria: Bluetooth® Ver. 4.1 Classe 2 (2,5 mW) Profili supportati: A2DP Codec supportato: SBC Banda di frequenza: Banda ISM da 2,402 GHz a 2,480 GHz Distanza operativa: Circa 10 m senza ostacoli Distanza di comunicazione potenziale. Ambiente di misurazione: altezza 1,0 m Circa 12 h (Boost off, Bluetooth®) Circa 6 h Durata della batteria (numero di ricariche): 500 volte Dimensioni (φ k A): φ95,5 mm k 59 mm Peso: Circa 500 g Temperatura di esercizio: 0 oC a i40 oC Carica della batteria: i10 oC a i35 oC Umidità di esercizio: da 20% a 80% U.R. (senza condensa) Resistenza agli schizzi: IPX4 equivalente Nota

• Le specifiche possono essere modificate senza preavviso. Il peso e le dimensioni sono approssimate.
• La massa e le dimensioni sono approssimate.
• La distorsione armonica totale viene misurata con un analizzatore digitale di spettro. SQT1355 Licenze

• Il marchio denominativo Bluetooth® e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi registrati e nomi di marchi sono di proprietà dei rispettivi proprietari. SC-RB5E_SQT1355.book 13 ページ

Per rimuovere la batteria quando si smaltisce questa unità Le seguenti istruzioni non servono per scopi di riparazione ma per lo smaltimento di questa unità. Una volta smontata, questa unità non è ripristinabile. Quando si smaltisce questa unità, estrarre le batterie installate e riciclarle.

Capovolgere l’unità e rimuovere il coperchio B, quindi afferrare il cavo C ed estrarlo.

• Esaurire le batterie prima di smontare.
• Tenere le viti fuori della portata dei bambini, per evitare che le possano ingerire.
• Non smontare la batteria.

• Non riscaldare o esporre a fiamme le batterie.
• Non mettere in corto le batterie.
• Non smontare, schiacciare.
• Non porre nei forni a microonde.

Rimuovere tutte le viti (4) mostrate nell’immagine sotto.

• Utilizzare un cacciavite a croce (disponibile in commercio). Afferrare il cavo D ed estrarlo.

Rimuovere la batteria. ITALIANO

• Alla batteria è fissata una striscia di nastro biadesivo. Rimuovere il coperchio A.
• Una striscia biadesiva è fissata al coperchio A. La rimozione sarà più facile inserendo un cacciavite a testa piatta o simile nella scanalatura e allentando il coperchio.
