BRUKSANVISNING C&A HP 100 MSW

2) "P-1" vises på displayet.

°C °F 9.8.8 HEATING ALARM ▲ OK ▼ ENTER

3) Tryk på pilene " △ " eller " ∇ " for at indstille den ønskede temperatur.

°C 8.8.8 HEATING ALARM OK ENTER

5) "P-2" vises på displayet.

°C °F 2.8 HEATING ALARM OK ENTER

6) Tryk på pilene "△" eller "▽" for at indstille den ønskede tid, og tryk derefter på OK-knappen i 2-3 sekunder for at gemme indstillingen.

°C 8.8.8 HEATING ALARM OK ENTER

• Placer materialet på arbeidsbordet, og juster trykknappen til den rette position.
  • Drej med uret for at øge trykket.
  • Drej mod uret for at lette trykket.

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Overføringspresse
Modell	MSW-C&A HP Z1	MSW-C&A HP 100
Forsyningsspenning [V~] / frekvens [Hz]	230/50	230/50
Nominell effekt [W]	1600	850
Maksimal temperatur [°C]	250	250
Tidsrom [min]	0-17	0-17
Overopphetingsbeskyttelse	Ja	Ja
IP beskyttelsesklasse	IP21	IP21
Arbeidsflate [cm]	38 x 38	23 x 30
Dimensjoner (bredde x dybde x høyde) [cm].	61 x 38 x 75 36 x 30,5 x 46
Vekt [kg]	19.25	9

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller kravene i relevante sikkerhetsstandarder.

Bli nøye kjent med bruksanvisningen før du bruker utstyret.

Resirkulerbart produkt.

MERK F∅LGENDE! eller ADVARSEL! eller HUSK! Et generelt advarselsskilt som beskriver en gitt situasjon.

Bruk vernehansker.

OBS! Advarsel mot elektrisk støt!

OBS! Fare for å klemme hendene!

Ikke rør!

Merk følgende! Varm overflate kan forårsake brannskader!

Kun til innendørs bruk.

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk en

OBS!

Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til: Overføringspresse

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.

b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.

c) Ikke ta på enheten med våte eller fuktige hender.

d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

e) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
f) For å unngå elektrisk støt må du ikke senke ledningen, støpselet eller enheten i vann eller andre væsker. Ikke bruk apparatet på våte overflater.
g) OBS! LIVSFARE! Senk aldri apparatet ned i vann eller andre væsker under rengjøring.
h) Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker.
i) Unngå at enheten blir våt. Fare for elektrisk støt!
j) Før første gangs bruk, kontroller om hovedspenningstypen og strømmen samsvarer med de angitte dataene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
d) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
e) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
f) I tilfelle brann, bruk et pulver- eller karbondioksid (CO2) brannslukningsapparat (et beregnet for bruk på strømførende elektriske enheter) for å slukke det.
g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. En distraksjon kan føre til at du mister kontrollen over enheten.
h) Bruk apparatet i et godt ventilert rom.
i) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
j) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
k) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
I) Hold enheten borte fra barn og dyr.
m) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker enheten.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet når du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Apparatet må kun håndteres av personer som er i god fysisk form, som er i stand til å håndtere det, som har fått tilstrekkelig opplæring, som er kjent med denne bruksanvisningen og som er opplært i forhold til helse, miljø og sikkerhet på arbeidsplassen.

c) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
d) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV- posisjon før du kobler den til en strømkilde.
e) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
f) Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
g) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
h) OBS! Noen deler av enheten forblir varme en stund etter at den er slått av - vær forsiktig.
i) Under bruk av enheten kan høytemperaturbehandling produsere ubehagelige røyk som kan være irriterende for sensitive personer - de bør ikke inhaleres.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås på og av med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
f) Oppbevar enheten utilgjengelig for barn.
g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
i) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
j) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
k) Ikke la apparatet være uten tilsyn når det er i bruk.
I) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
m) Hold produktet borte fra ild og varmekilder.
n) Ikke dekk til ventilasjonsåpningene! o) MERK: Under drift blir enkelte deler av enheten svært varme – fare for skålding

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Vilkår for bruk

Enheten er designet for å overføre mønstre, grafikk eller utskrifter til ulike overflater, som tekstiler, keramikk, metall eller tre, ved bruk av varme og trykk. Det muliggjør permanent og presis bruk av bilder, ofte brukt i tekstil- og reklamebransjen. Dette lar deg lage personlige produkter av høy kvalitet.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

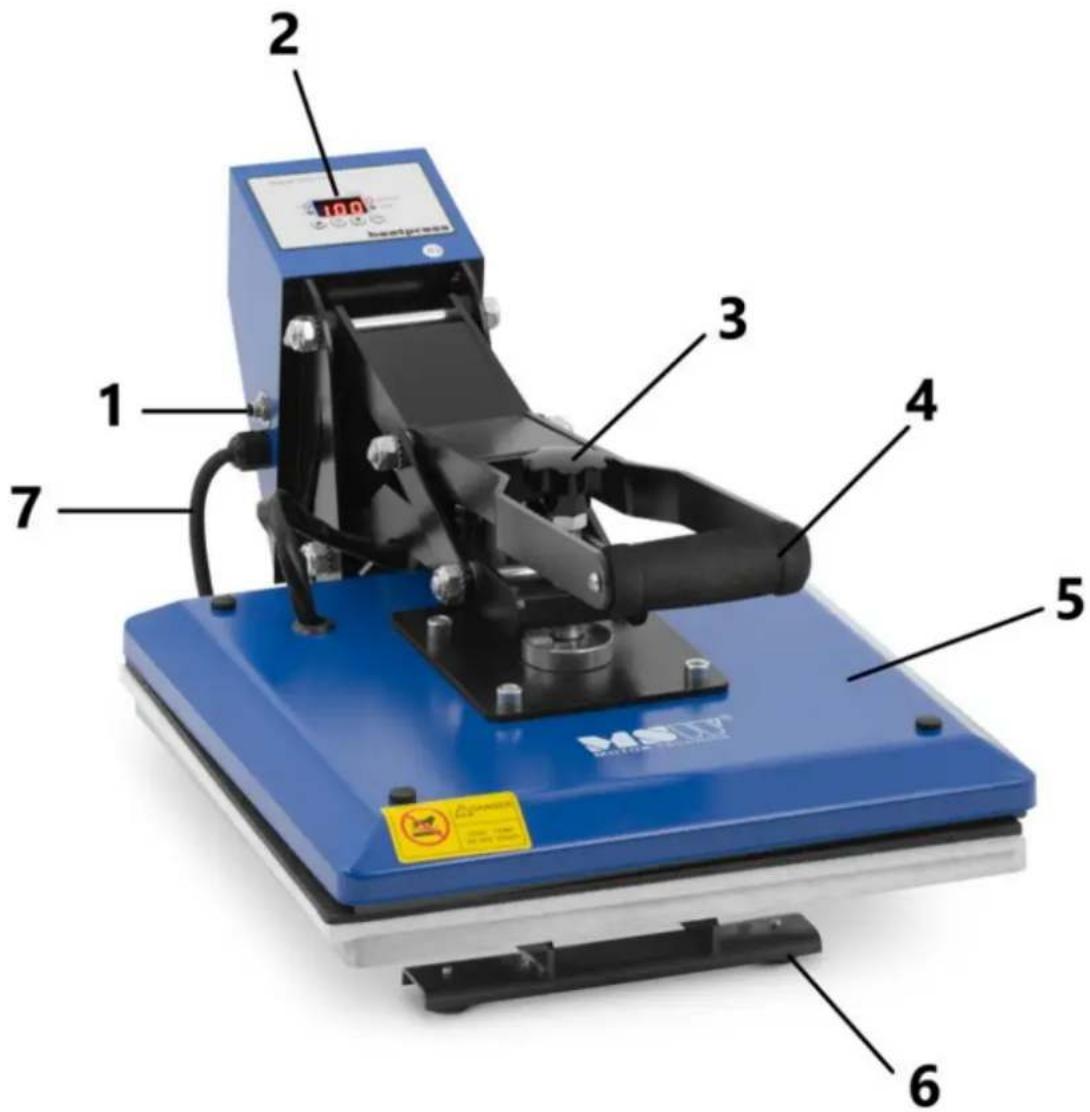

3.1. Beskrivelse av enheten

MSW-C&A HP 100

1 2 3 4 5 6 7 MOSSO MOTOR TECHNICS ADANGER MOSSO TEMPO DO NOT TOUCH 104

MSW-C&A HP Z1

1 2 3 4 5 6 7 100%

1 - Hoved PÅ/AV-knapp
2 - Kontrollpanel
3 - Trykkknapp
4 - Trykkarmholder
5 - Varmeplater
6 - Ben
7 – Strømledningskontakt (ikke synlig på bildet)

3.2. Forberedelse til arbeid

Enhetsplassering

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Sørg for god ventilasjon i rommet der apparatet brukes. Det bør være minst 10 cm avstand mellom hver side av enheten og veggen eller andre gjenstander. Apparatet skal alltid brukes når det er plassert på et jevnt, stabilt, rent, brannsikkert og tørt

underlag, og det skal være utilgjengelig for barn og personer med begrensede mentale og sensoriske funksjoner. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

3.3. Arbeider med enheten

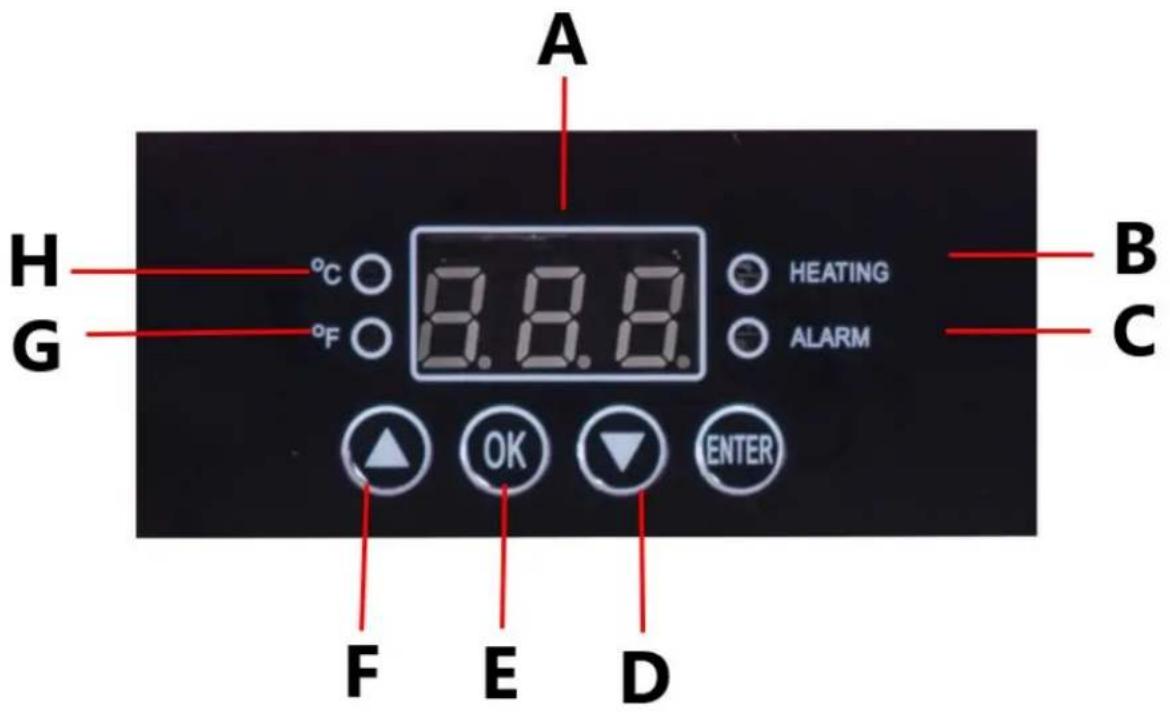

A H G °C °F 8.8.8 HEATING ALARM B C F OK ENTER E D

Stille inn temperaturen

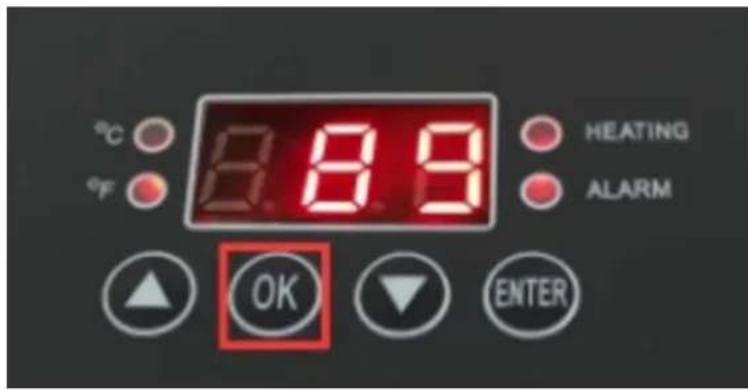

1) Trykk på OK-knappen.

°C 8.8.9 HEATING ALARM OK ENTER

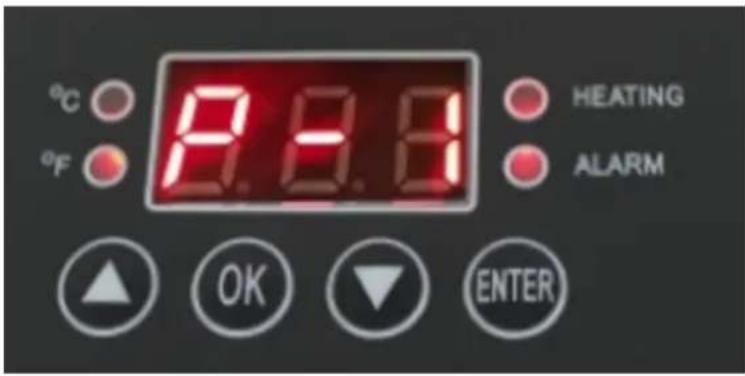

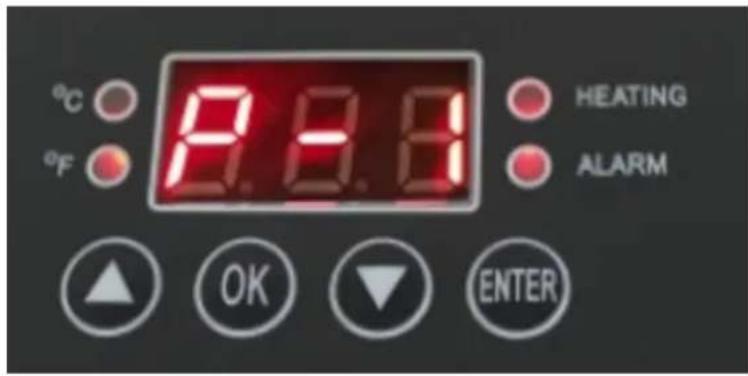

2) "P-1" vises på displayet.

°C °F 9.8.8 HEATING ALARM ▲ OK ▼ ENTER

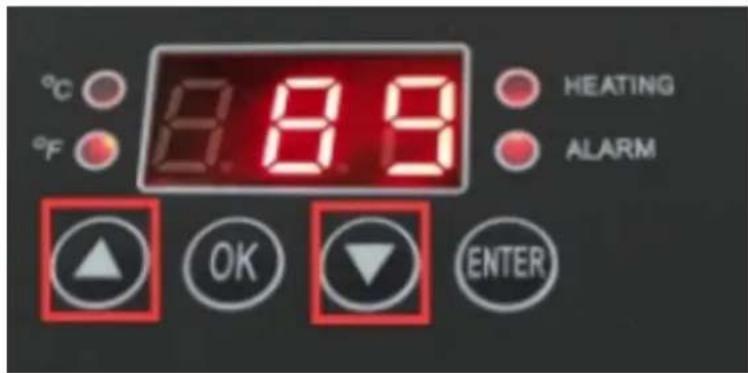

3) Trykk på "△" eller "▽"-pilene for å stille inn ønsket temperatur.

°C 8.8.8 HEATING ALARM OK ENTER

Stille inn tiden

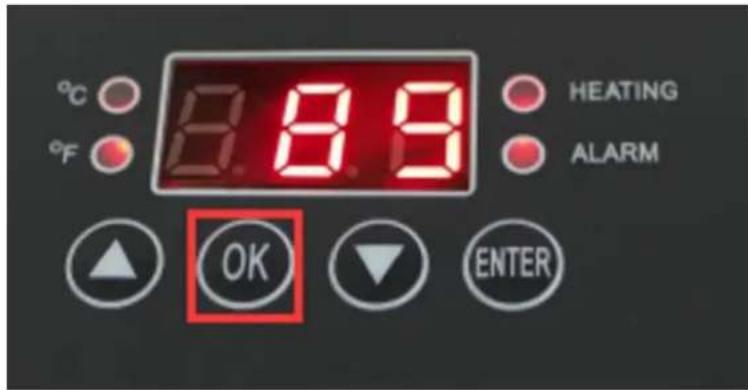

4) Etter å ha stilt inn temperaturen, trykk på OK-knappen.

°C °F P.E.B HEATING ALARM ▲ OK ▼ ENTER

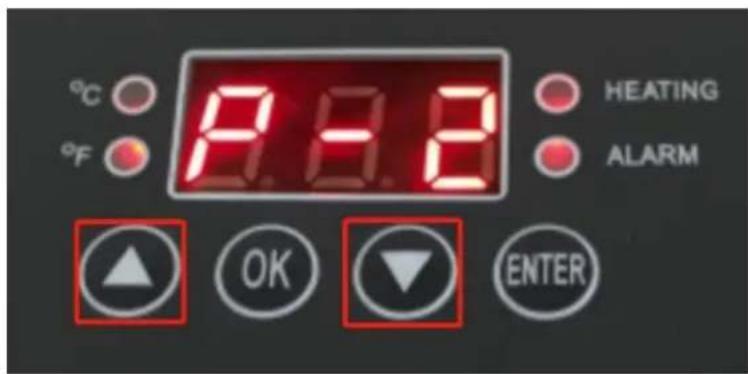

5) "P-2" vises på skjermen.

°C °F 2.8 HEATING ALARM OK ENTER

6) Trykk " △ " eller " ∇"-pilene for å stille inn tiden du trenger, og trykk deretter på OK-knappen i 2-3 sekunder for å lagre innstillingen.

°C 8.8.8 HEATING ALARM OK ENTER

Bytt mellom Celsius og Fahrenheit

1) Trykk og hold inne "OK"-tasten.
2) Displayet viser P-3.
3) Trykk "△" eller "▽"-pilene for å bytte mellom Fahrenheit og Celsius.
4) Hold nede "OK"-tasten for å lagre innstillingen.

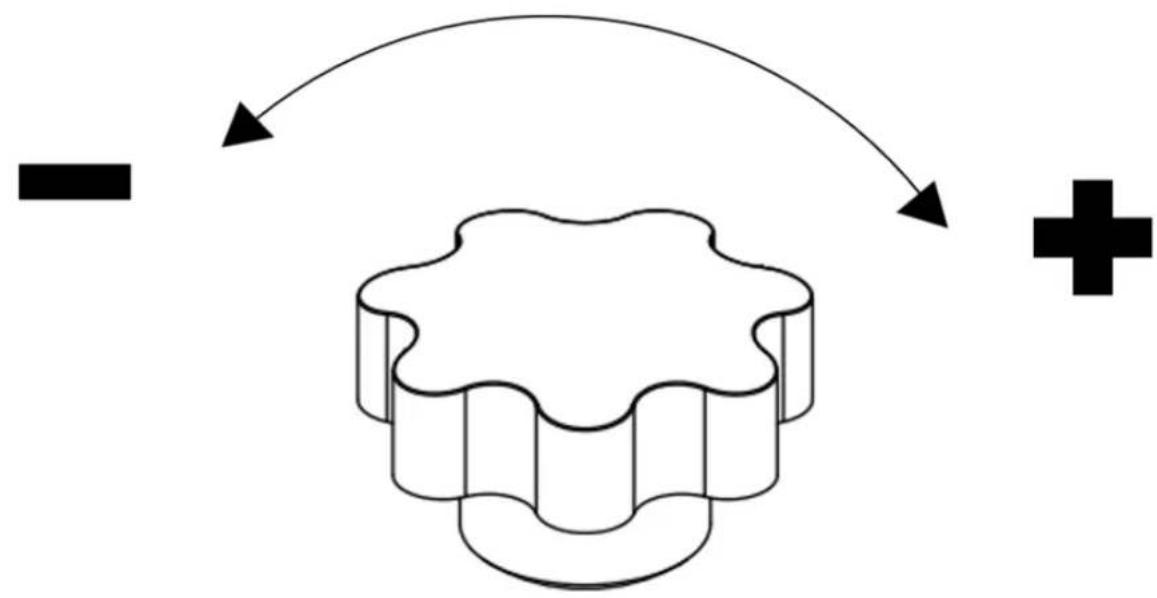

Trykkjustering

• Plasser materialet på arbeidsbordet, juster trykkknappen til riktig posisjon.
• Roter med klokken for å øke trykket.
• Roter mot klokken for å avlaste trykket.

Anbefalte innstillinger

Materiale	Temperatur	Tid	Kommentarer
Bomull klær	320-360°F(160-180°C)	30 sek.	Bruk termooverføringspapir med bildet i omvendt format.Pass på at deler av klær som ikke er varmebestandige (som plastknapper) ikke berører den oppvarmede platen.Skriv ut under høyt trykk.
Linstoff
Menneskeskapt fiberstoff	300-320°F(150-160 °C)	20 sek.	Bruk termooverføringspapir med bildet i omvendt format.Pass på at deler av klær som ikke er varmebestandige (som plastknapper) ikke berører den oppvarmede platen.Skriv ut med middels trykk.
Puter	340°F(190 °C)	50 sek.	Bruk termooverføringspapir med bildet i omvendt format.Pass på at deler av klær som ikke er varmebestandige (som plastknapper) ikke berører den oppvarmede platen.Skriv ut under høyt trykk.
"Typisk hvitt ikke-bomullsstoff"

Merk : Parametrene ovenfor er kun til informasjonsformål. Det anbefales å teste de valgte parameterne på en liten prøve for å finne de beste parameterne for produktet ditt

Bruk av grafikk på materialet

1) Plasser materialet på arbeidsflaten og juster trykkknappen for å oppnå det nødvendige trykket.

2) Plugg inn strømstøpselet og slå på strømknappen.

3) Still inn ønsket tid og temperatur.

4) Temperaturen på varmeplaten vil begynne å stige når den når den innstilte temperaturen, legg materialet på arbeidsbordet og trykk på håndtaket for å lukke platen.

5) Når tiden er ute, vil maskinalarmen lyde, ta ut produktet.

6) Slå av enheten og koble fra strømmen när den ikke er i bruk.

Merk følgende:

- Hvis det er vanskelig å trykke på håndtaket, dreier du trykkjusteringsmutteren mot klokken for å redusere trykket og øke avstanden mellom platetoppen og benkeplaten.

- Når håndtaket trykkes inn, skal ikke trykkjusteringsmutteren strammes for mye. Dette kan merkes när det er mye motstand.

- Ikke forsøk å behandle produkter som ikke er varmebestandige.

3.4. Rengjøring og vedlikehold

a) Før hver rengjøring, justering, utskifting av tilbehør, og når enheten ikke er i bruk, koble fra støpselet og avkjøl enheten helt.
b) Kun midler som ikke inneholder etsende stoffer skal brukes til å rengjøre overflatene.
c) Etter hver rengjøring bør alle komponenter tørkes grundig før enheten brukes igjen.
d) Enheten bør oppbevares på et tørt og kjølig sted beskyttet mot fuktighet og direkte sollys.
e) Det er forbudt å spraye enheten med en vannstråle eller dyppe enheten i vann.
f) Enheten bør inspiseres regelmessig for teknisk effektivitet og eventuelle skader.
g) Bruk en myk klut til rengjøring.

Avhending av brukte enheter:

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Feilsøking :

Problem	Mulig årsak	Løsning
Nedtellingen fungerer ikke og temperaturen har steget normalt.	Trykket er ikke hensiktsmessig.	Juster trykkknappen på nytt og trykk på håndtaket til du hører et klikk og nedtellingstidtakerikonet vises
Den varmes ikke opp eller når ikke den viste temperaturen.	Problem med varmeapparatet eller reléfeil.	1.Kontroller varmetilkoblingstilkoblingene.2.Skift ut varmeelementet.
Ingen farger, falmet bilde.	På grunn av utilstrekkelig stryketemperatur og/eller tid.	Juster temperaturen eller øk oppvarmingstiden.Sørg for at designet er godt festet til materialene.
Dim, dyp farge, uskarpt bilde.	Temperaturen var for høy eller det ble påført trykk i lang tid.	Still inn en lavere temperatur eller tid. Angi mer passende parametere for materialene dine.
Temperaturkontrollmåleren styrer ikke temperaturen, temperaturen fortsetter å stige.	Skade på relé.	Bytt ut reléet
