BRUKSANVISNING VAC 800-EC Flex

For din egen sikkerheds skyld

ADVARSEL!

- Åbn lukkelaskerne (1.), og tag dækslet af ved bæregrebet (2.).

- Åbn lukkelaskerne (1.), og tag dækslet af ved bæregrebet (2.).

■ Sæt netstikket i stikkontakten.

– til støv fra sten og gips osv.:

$$ G 3 + G 4 \text { eller } G 3 + F 7 $$

- t i l farligt støv såsom skimmelsporer, asbest osv.:

$$ \mathrm{G3} + \mathrm{G4} + \mathrm{H13} $$

Anvendelse til desodorisering

Reservedele og tilbehør

Gør udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande

Vi erklærer under eneansvar, at produktet, der er beskrevet under "Tekniske data", er i overensstemmelse med følgende standarder eller normative dokumenter:

EN 60335 iht. bestemmelserne i direktiverne

EN 60335-1:2002 + A2:2006

EN 60335-2-40:2003 + A11:2004

EN 61000-3-2, EN 61000-3-3

EN 61000-6-2, EN 61000-6-3

EN 1822-4-5, EMC 2014/30/EU

LVD 2014/35/EU, MD 2006/42/EU

2009/125/EU, 327/2011/EU

RoHS 2011/65/EU

Ansvarlig for det tekniske dossier:

For din egen sikkerhet ..... 79

Tekniske data 80

Et overblikk 81

Bruksanvisning 82

Vedlikehold og pleie 87

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

For din egen sikkerhet

ADVARSEL!

Må lese før og følges ved bruk av luftrenseren:

• denne bruksanvisningen,
• "generelle sikkerhetsanvisninger" for bruk av luftrensere i det vedlagte heftet (publikasjonsnr.: 315.915),
• sikkerhetsforskriftene som gjelder på stedet der apparatet skal brukes.

Denne luftrenseren er produsert i samsvar med dagens tekniske status og anerkjente sikkerhetstekniske regler. Det kan likevel oppstå skade for liv og helse for brukeren eller tredjepart eller skade på apparatet eller andre materielle skader. Luftrenseren skal bare brukes

Feil som har innflytelse på sikkerheten, må straks utbedres.

Forskriftsmessig bruk

Luftrenseren VAC 800-EC er beregnet – for kommersiell bruk i industri og håndverk,
– for fjerning av støv for eksempel ved renoveringsarbeider og bekjemping av dårlig lukt fra rom, for å sikre en romluft som ikke er helseskadelig.

Ved bruk av filterklasse HEPA/H13 kan muggsoppsporer, asbest og lignende skadelige stoffer filtreres ut.

Les gjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

■ Apparatet må ikker brukes i nærheten av brennbare eller eksplosive væsker.
■ Må ikke brukes til fjerning av eksplosiv damp eller brennbare væsker.

Nå ikke brukes i nærheten av åpen ild som peisovner osv., dette for å hindre at giftig karbonmonoksid.
■ Før bruk må det kontrolleres at apparatets hus, tetninger og strømkabelen er i god stand. Det skal ikke finnes noen skader. Bøyde rammer eller defekte tetninger kan føre til utslipp av farlig støv.
■ Apparatet må aldri brukes med skadet strømkabel.
Kabelen må kontrolleres jevnlig og skiftes ut med en ny ved behov.
■ Defekte produkter må omgående leveres til reparasjon.
■ Apparatet er bare tillatt brukt innendørs, det må ikke utsettes ofr fuktighet og må ikke plasseres i vanndammer eller stillestående vann.
Hvis apparatet uforvarende skulle bli vätt, skal støpselet trekkes ut fra strømforsyningen og apparatet tørkes grundig før det tas i bruk igjen.
■ Pass på at apparatet står stabilt ved transport.

■ Ingen gjenstander, for eksempel klær, må ligge på apparatet mens det er i bruk.
■ Pass på at ikke luftåpningene tildekkes när ingen slanger er koblet til.
- Det må alltid brukes rene filtre som er i god stand. Tette filtre kan føre til overbelastning av motoren. Det må kun brukes anbefalte filtre i samsvar med spesifikasjonene for bruksstedet.
■ Apparatet må kobles fra strømnettet ved vedlikeholds-, reparasjons- og rengjøringsarbeider.
■ Bruk av hansker og åndedrettsvern er foreskrevet ved håndtering av skitne filtre.
■ Brukte filtre skal pakkes inn i lukkede søppelsekker og kastes.
■ Det må kun brukes filtre som er beregnet for dette apparatet.
Det må ikke brukes vannstråle eller trykkluft til rengjøring av luftrenseren. Den må bare tørrsuges og tørkes av med en fuktig klut.
■ La apparatet tørke før nye filtre settes inn.

Tekniske data

		VAC 800-EC
Apparattype Luftrenser
Mål (B x H x D) mm 390x508x373
Vekt– Med filter (G3 + G4 + H13)– Uten filter	kg	11,07,2
Luftmengde– Med nye filtre (G3 + G4 + H13)– Ved MAX-innstilling og grønt lys– Ved skitne filtre og rødt varsellys	m^3/h	ca. 544400 - 544≤400
Filtrenes smusskapasitet Pa ca. 320
Viftemotor
Effekt kW 0,17
Strømforbruk A 1,7 - 1,45
Nettspenning	V ACHz	23050/60
Viftens turtallsområde 1/min ca. 0 - 3.930

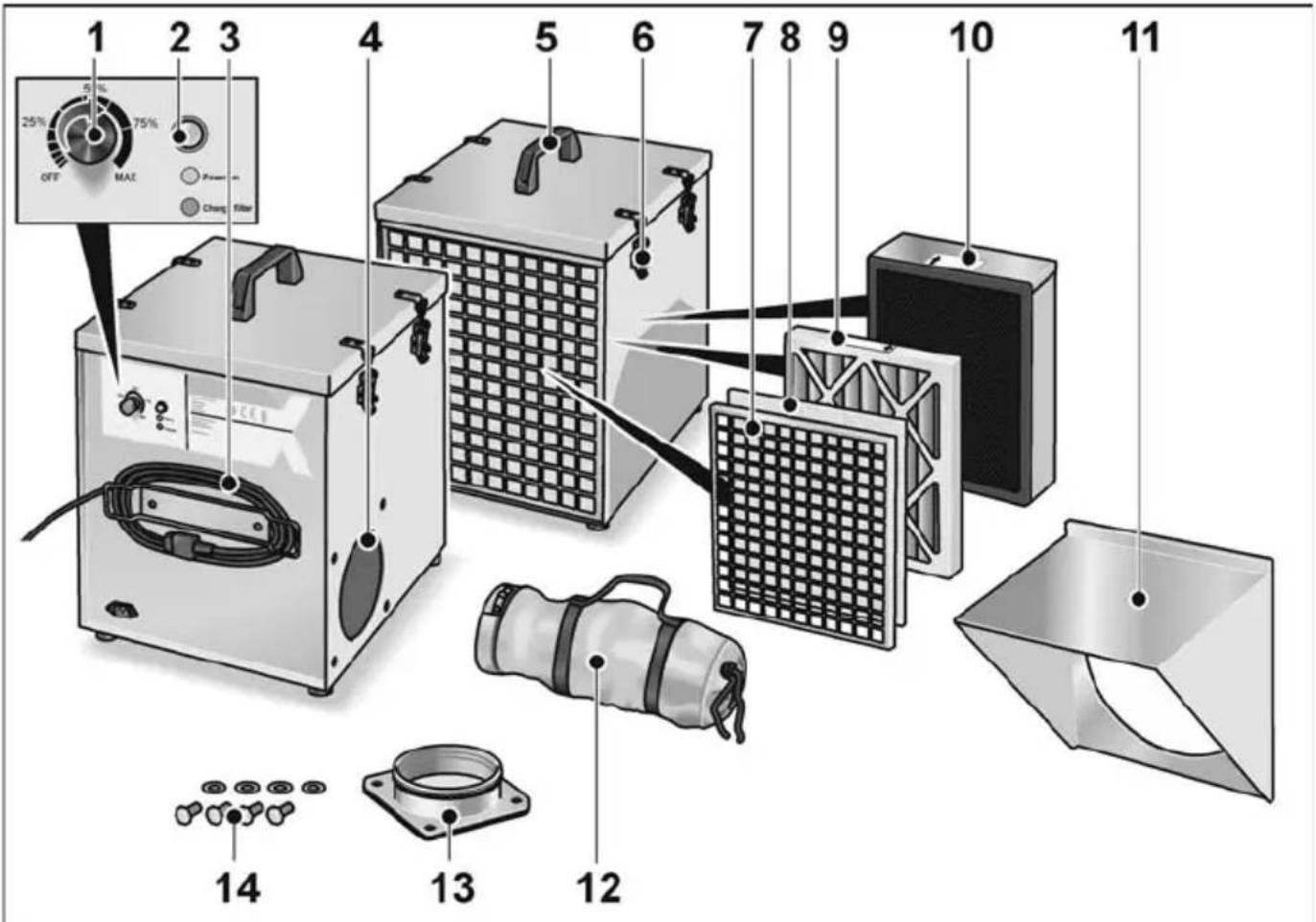

Et overblikk

1 2 3 4 5 6 7 8 9 10 11 OFF MAX Chang Filter 13 12 14

1 Skrubryter for effekt
2 Kontrollysdiode for filterskift
3 Strømkabel 3,5 m med støpsel
4 Tilkobling for utblåsingsluft
5 Bærehåndtak
6 L å s e p l a t e r
7 Frontgitter
8 Fleece-forfilter G3

9 Grovfilter G4, G4-AK eller F7
10 Finfilter H13 HEPA
11 Avsugshette for blandearbeider (for eksempel gips), tilleggsutstyr
12 Slange for utblåsingsluft, kompakt, kan trekkes ut til 5 m
13 Flens for utblåsingsluft
14 Festeskruer

Bruksanvisning

ADVARSEL!

Nettstøpselet må alltid trekkes ut før arbeid på luftrenseren.

Før bruk

■ Pakk ut luftrenseren og tilbehøret, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.
■ Plasser luftrenseren på et fast, jevnt underlag.
■ Kontroller om alle filtrene er på plass i apparatet. Dette gjøres ved at det øvre dekselet tas av en kort stund og så lukkes og stenges med platene.

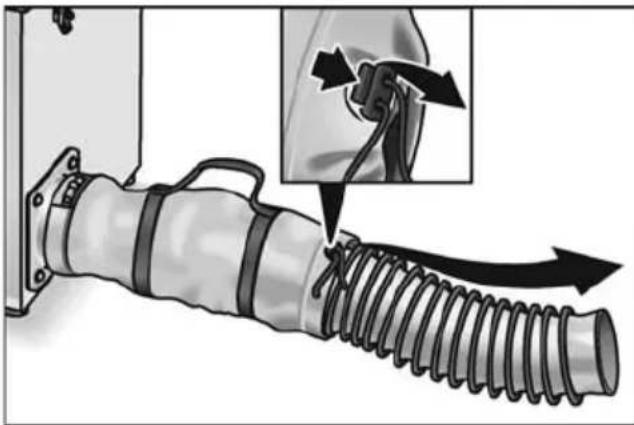

Monter slangen for utblåsingsluft

HENVISNING

Koble til slangen for utblåsingsluft og plasser den forskriftsmessig, slik at den filtrerte luften blåses ut av rommet, utblåsingsåpning utenfor rommet som saneres.

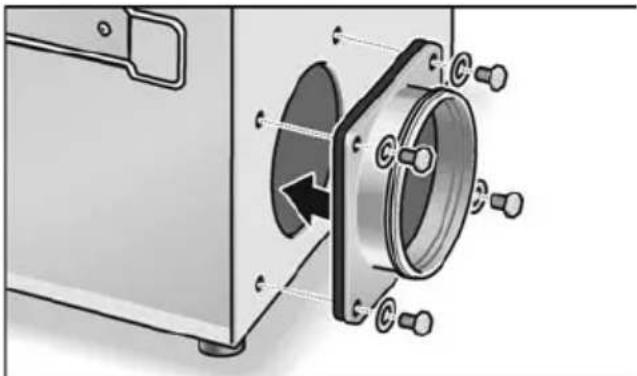

Løsne skruen, skyv slangen for utblåsingsluft på flensen og stram skruen til slangeklemmen.

■ Løsne lukningen, og trekk ut slangen for utblåsingsluft. Utblåsingsåpningen bør være utenfor rommet som saneres!

■ Trykk frontgitteret litt opp (1.), og ta det ut forover (2.).
■ Sett fleeceforfilteret G3 i frontgitteret (3.).
■ Skyv inn frontgitteret under listen (4.), og lås det på plass nedover (5.).

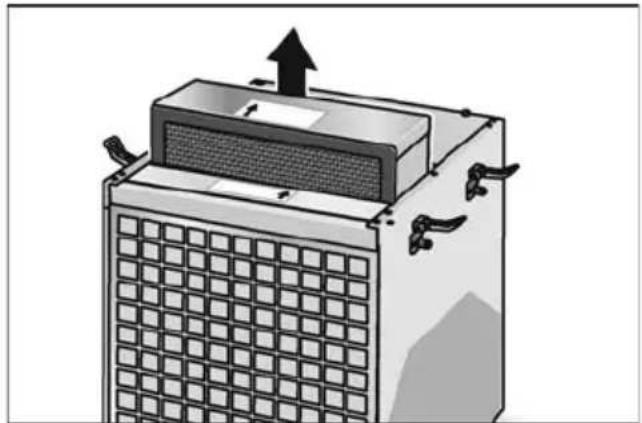

Grovfilter G4, filter med aktivt kull G4-AK, finfilter F7

1. 2. 1. 1.

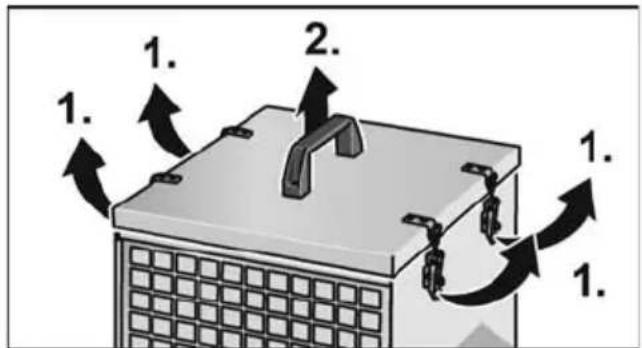

- Åpne läseplatene (1.), og ta av dekselet på bærehåndtaket (2.).

- Sett inn det nye filteret (grovfilter G4, filter med aktivt kull G4-AK, finfilter F7). Pass på å sette inn riktig filter (pil på filteret).

■ Sett på dekselet igjen, og lukk låseklaffene.

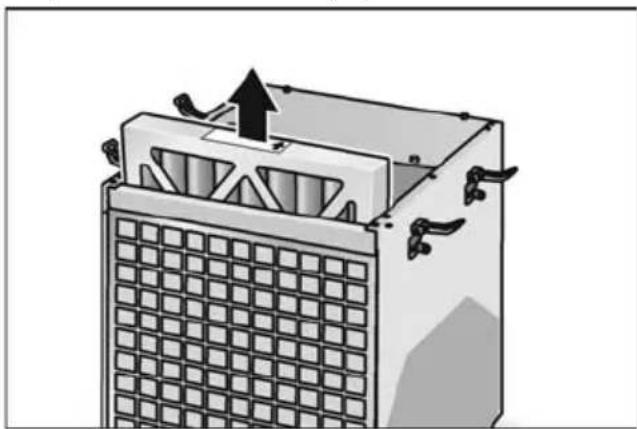

HEPA-filter H13

1. 2. 1. 1. 1.

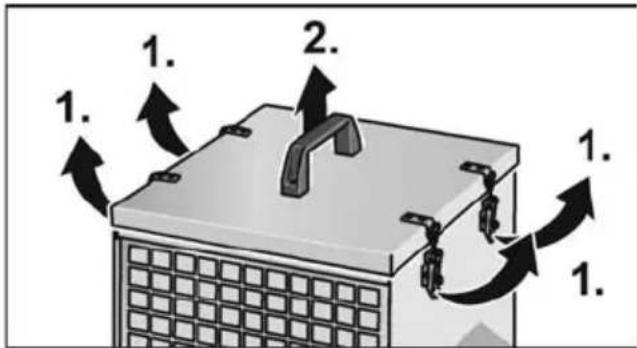

- Åpne låseplatene (1.), og ta av dekselet på bærehåndtaket (2.).

- Sett inn nytt HEPA-filter H13. Pass på å sette inn riktig filter (pil på filteret). - Sett på dekselet igjen, og lukk låseklaffene.

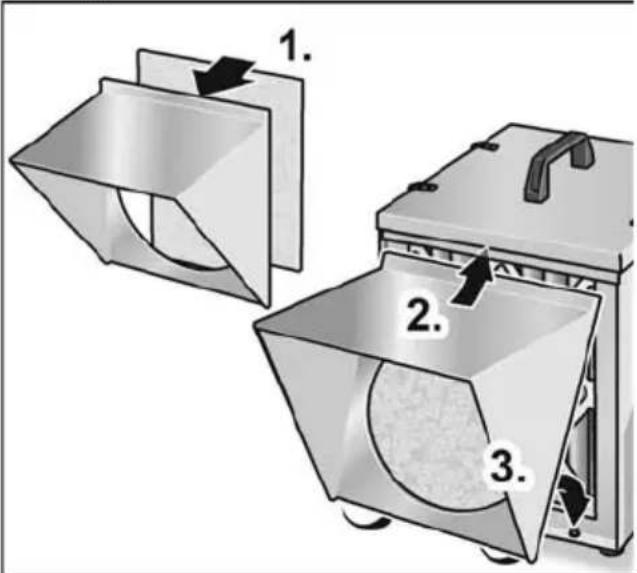

Sette inn / skifte avsugshette Avsugshette for blandearbeider

■ Trykk fleece-forfilteret G3 på avsugshetten for blandearbeider (1.).
■ Skyv inn avsugshetten for blandearbeider under listen (2.), og lå den på plass nedover (3.).

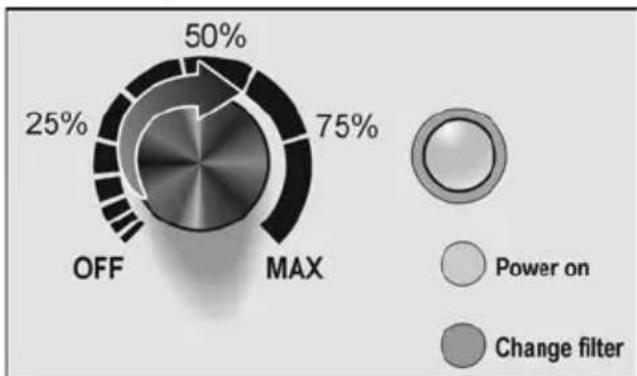

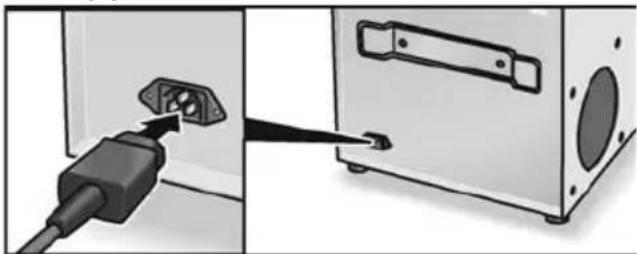

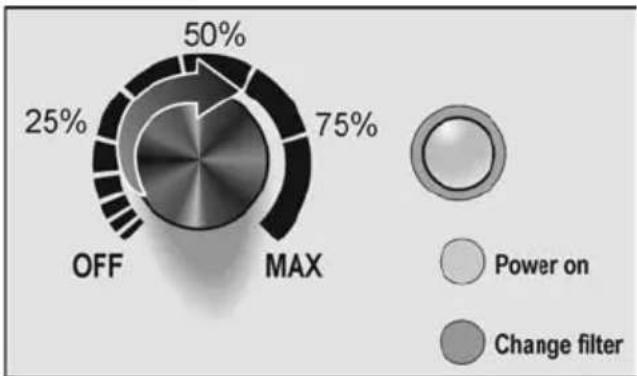

Ta apparatet i bruk

■ Sett støpselet i stikkontakten.

- Kontrollysdioden lyser grønt: For liten luftgjennomstrømning, filtrene må skiftes.

Informasjon om bruk

Under arbeid med renoveringsmaskiner er det nødvendig å bruke separate sikkerhetssugere for å suge bort den store støvmengden på selve maskinen. Finstøvet som blir igjen i romluften blir deretter sugd opp og filtrert bort av luftrenseren. Dette hindrer også at støvet sprer seg til andre områder.

Ved oppsuging av støv blir filtrene mer og mer ugiennomtrengelige, og luftmengden som kan filtreres reduseres kontinuerlig til den røde varsellampen tennes. Da må filtrene skiftes ut med nye.

Apparatet er utstyrt med en lysdiode (grønn/rød) som indikerer at et filter er tett.

– Når lysdioden lyser rødt, må G3- og G4-filtrene eller F7 skiftes ut.
– Hvis varsellampen lyser rødt igjen like etter filterskift, må også H13-filteret skiftes ut.

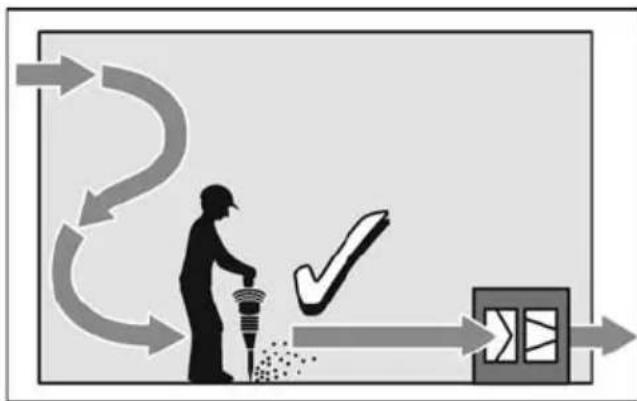

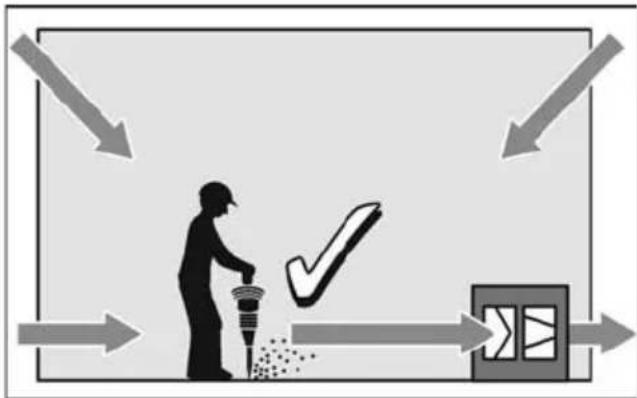

Arbeidsområde

Bruk som undertrykksenhet

Lufttrykket i rommet som skal saneres, kan reduseres med dette apparatet ved hjelp av skillevegger i plast og gjennomføringsslanger. Rommet er tettet mot andre områder med plastvegger, og slangen for utblåsingsluft føres ut til et annet område.

i HENVISNING

Luften i rommet som renoveres, bør skiftes ut minst tre ganger i timen.

I et rom med et areal på 30 m ^2 og romhøyde på 2,50 m kan VAC 800-EC skifte ut luften mer enn seks ganger i timen med de nye filtrene G3 + G4 eller G3 + F7 eller G3 + G4 + H13.

Hvis du er sikker på at støvet ikke inneholder noen giftige bestanddeler, kan du bruke G3- + F7-filtre. Ved den minste mistanke om kvarts, mugg, kreosot eller asbeststøv må du bruke G3- + G4- + H13-filter. Merk at asbestarbeid kun kan utføres av autoriserte asbestsaneringsfirmaer!

Under drift kjøres maskinen vanligvis nær maksimal effekt for å sikre tilstrekkelig undertrykk.

i HENVISNING

Maskinen skal ikke slås av om natten. Effekten skal bare begrenses og maskinen fortsette å gå, slik at resten av støvet suges bort. Hvis apparatet slås av om natten, fordeles det fine støvet til andre områder etter trykkutligning.

Bruk som luftrenser

Området som skal renoveres, kan ikke alltid isoleres helt fra andre områder, for eksempel hvis rommet er for stort eller har vanskelige vinkler. Da kan apparatet brukes som luftrenser. Apparatet må plasseres så nær gjenstanden som produserer støv som mulig.

Anbefaling for bruk av filtrene:

- for støv fra stein og gips osv.:

$$ \mathrm{G3} + \mathrm{G4} \text {eller G3} + \mathrm{F7} $$

- for farlig støv som for eksempel muggsporer, asbest osv.:

$$ \mathsf {G 3 + G 4 + H 1 3} $$

Bruk som vifte

Hvis effektiv ventilasjon er nødvendig på byggeplassen, er apparatet også egnet for denne oppgaven. Andre mulige bruksområder er akselerering av tørkeprosessen til maling eller sparkel, lufting av rom og fjerning av kjemisk damp fra arbeidsområdet.

i HENVISNING

Apparatet må ikke brukes uten filterinnsatser. Også på steder uten støv må minst G3- + G4-filter brukes.

Luftutskiftingsrate/time	3 x 6 x 9 x 15 x
m^2 ved H = 2,5 m	53 27 18 11
m^2 ved H = 3 m	44 22 15 9

Bruk til luftfjerning

Med filteret med aktivt kull G4-AK kan uønsket lukt suges ut av luften. Filteret med aktivt kull G4-AK tilsvarer for øvrig det vanlige G4-filteret og skyves inn i rommet til dette.

i HENVISNING

Etter at der slått av, fortsetter apparatet å gå en kort stund.

Informasjon om bruk av filtrene

For at apparatet skal ha best mulig effekt må det sikres at for eksempel støv som oppstår på grunn av maskinelle renoveringsarbeider suges bort direkte på maskinen med en sikkerhetssuger. FLEX-sortimentet inneholder maskiner som er utstyrt med en avsugsadapter for tilkobling av transportable sikkerhetssugere i klasse L, M, og H for renoveringsarbeider.

Nedenfor følger en oversikt over gjennomsnittlig anslått intervall for filterskift:

Filter Stor støv-mengde		Middels støvmengde
Forfilter G3 3 ga-	anger / dag	2 ganger / dag
Grovstøv-filter G4	1 gang / dag	1 gang / 3 dager
Finstøv-filter F7	1 gang / dag	1 gang / 3 dager
HEPA-filter H13	1 gang / måned	1 gang / 3 måneder

Filter Liten støv-mengde	Avslutt-ende arbeider (finish)
Forfilter G3 1 gang /dag	1 gang /2 dager
Grovstøv-filter G4	1/3 uker 1 gang /3 måneder
Finstøv-filter F7	1/3 uker 1 gang /3 måneder
HEPA-filter H13	1 gang /6 måneder	1 gang /12 måneder

For å maksimere livssyklusen til finstøvfiltre anbefales det alltid å bruke et G3-forfilter.

– G3-forfilteret fanger opp 80 % av partikkelmassen (støv)
– Grovstøvfilteret G4 fanger opp 90 % av partikkelmassen (støv)
- Finstøvfilteret F7 fanger opp 80 % av partikkelmassen med partikkelstørrelse > 0,4 μm
- HEPA-filteret H13 fanger opp 99,95 % av partikkelstørrelsen fra 0,1–0,25 μm og er obligatorisk ved mistanke om kvarts, mugg eller asbeststøv, for at MPPS-støvet skal filtreres forskriftsmessig.

Filtrene er i samsvar med kravene i byggeforskriftene med hensyn til mengden innsugingsluft.

Vedlikehold og pleie

ADVARSEL!

Nettstøpselet må alltid trekkes ut før arbeid på luftrenseren.

Rengjøring

ADVARSEL!

Etter bruk skal luftrenseren rengjøring i saneringsrommet.

■ Rengjør den om mulig med en sikkerhetssuger inn- og utvendig.
■ Tørk av huset utvendig med en fuktig klut.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør

Ytterligere tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.

Sammenstillingstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles inn separat og tilføres en miljøvennlig gjenvinning.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

C ∈-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produktet som er beskrevet under

"Tekniske data" stemmer overens med følgende normer eller normative dokumenter:

Ansvarlig for tekniske dokumenter:

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet. Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Tilbehør

G3-fleeceforfilter for filterbeskyttelse ca. 15 Pa VFE	VAC G3 477.699
G4 grovstøvfilter ca. 45 Pa FE VAC G4 477.702
G4 filter med aktivt kull for luktfiltrering ca. 45 Pa FE	VAC G4-AK 477.710
F7 finstøvfilter 350 m3 / 60 Pa	FE VAC F7 477.729
H13 HEPA-filter 720 m3 / 190 Pa	FE VAC H13 / HEPA 477.737
Slange for utblåsingsluft, kompakt, ∅ 125 mm, kan trekkes ut til 5 m	SH 125 x 5 m C 477.672
Slange for utblåsingsluft ∅ 125 mm, lengde 88 m	SH 125 x 88 m PP	477.680
Avsugshette for blandearbeider (f. eks. gipsstøv)	VAC-AT D315 477.664
Støvbeskyttelsesdør DL 2,3 x 1,3 m PP 477.753
