KÄYTTÖOHJE VAC 800-EC Flex

Käytetyt symbolit 99
Symbolit koneessa 99
Turvallisuusasiaa 99
Tekniset tiedot 101
Kuva koneesta 102
Käyttöohjeet 103
Huolto ja hoito 108
Kierrätysohjeita 108
(€-vaatimustenmukaisuus ..... 108
Vastuun poissulkeminen 109
Lisävarusteet ja tarvikkeet ..... 109

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit koneessa

Lue käyttöohjeet ennen koneen käyttöönottoa!

Turvallisuusasiaa

VAROITUS!

Ennen ilmanpuhdistimen käyttämistä lue:

• tämä käyttöohje,
• ilmanpuhdistimien käyttöä koskevat "Yleiset turvallisuusohjeet" oheisessa vihkossa (dokumentti nro 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Tämä ilmanpuhdistin on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Siitä huolimatta sen käytöstä saattaa aiheutua vaaroja käyttäjälle ja muille henkilöille tai itse tuote tai muu esineistö voi vaurioitua. Ilmanpuhdistinta saa käyttää vain

• määräystenmukaiseen käyttötarkoitukseen,
  – sen ollessa teknisesti moitteettomassa kunnossa.

Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.

Määräystenmukainen käyttö

Ilmanpuhdistin VAC 800-EC on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa
  – pölyhaittojen ehkäisemiseen esimerkiksi saneeraustöissä sekä pahanhajuisten hajujen poistamiseen huoneista, jotta terveydelle vaaraton sisäilma varmistetaan.

Suodatinluokan HEPA/H13 suodattimia käytettäessä ilmasta voidaan suodattaa homesieni-itiöitä, asbestia ja vastaavia haitallisia aineita.

Ilmanpuhdistinta koskevat turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

■ Laitetta ei saa käyttää syttymis- tai räjähdysvaarallisten nesteiden lähellä.
■ Sillä ei saa imeä räjähdysvaarallisia höyryjä tai syttymisvaarallisia nesteitä.
■ Laitetta ei saa käyttää avoimen tulisijan kuten kamiinan tai takan lähellä, jotta myrkyllisen hiilimonoksidin imeminen ei estyy.
- Ennen laitteen käyttöönottoa tarkasta, että laitteen kotelo, tiivisteet ja verkkojohto ovat moitteettomassa kunnossa. Niissä ei saa olla vaurioita. Taittunut runkokehys tai vialliset tiivisteet voivat johtaa pölyn vaaralliseen ulos pääsyyn.
- Älä koskaan käytä laitetta, jos sen verkkojohto on vaurioitunut. Johto on tarkastettava säännöllisesti, ja tarvittaessa se on vaihdettava uuteen.
■ Viallinen laite on viipymättä toimitettava korjattavaksi.
■ Laitetta saa käyttää vain sisätiloissa eikä sitä saa altistaa kosteudelle tai asettaa vesilammikkoon tai veden kastelemalle pinnalle. Jos laite vahingossa kastuu, irrota sen pistoke verkkopistorasiasta ja kuivaa laite huolellisesti ennen sen käytön jatkamista.
■ Kuljetettaessa on varmistettava laitteen paikallaan pysyminen.
- Käytön aikana laitteen päälle ei saa laskea mitään, esimerkiksi vaatekappaleita.
■ Ilma-aukot on aina pidettävä vapaina, ellei niihin ole liitetty letkuja.

■ Varmista, että käytät laitteessa puhtaita ja hyväkuntoisia suodattimia.
Tukkeutuneet suodattimet voivat johtaa moottorin ylikuormittumiseen. Laitteessa saa käyttää vain suositeltuja, käyttöpaikan olosuhteita vastaavia suodattimia.
■ Huolto-, korjaus- ja puhdistustöiden suorittamista varten laite on irrotettava sähköverkosta.
■ Likaantuneiden suodattimien käsittelyssä on käytettävä suojakäsineitä ja hengityssuojainta.
- Käytetyt suodattimet on pakattava suljettaviin jätesäkkeihin ja hävitettävä asianmukaisesti.
■ Laitteessa saa käyttää vain suodattimia, jotka on tarkoitettu tähän laitteeseen.
- Ilmanpuhdistimen puhdistamiseen ei saa käyttää vesisuihkua tai paineilmaa, vaan laite puhdistetaan vain kuivana imuroimalla ja kostealla kankaalla pyyhkien.
■ Anna laitteen kuivua, ennen kuin laitat uudet suodattimet paikoilleen.

Tekniset tiedot

		VAC 800-EC
Laitetyppi Ilmanpuhdistin
Mitat (LxKxS) mm 390x508x373
Paino– suodattimen kanssa (G3 + G4 + H13)– ilman suodatinta	kg	11,07,2
Ilmamäärä– uusilla suodattimilla (G3 + G4 + H13)– MAX-säätö valittuna ja vihreän valon palaessa– likaantuneilla suodattimilla ja punaisen varoitusvalon palaessa	m^3/h	n. 544400 - 544≤400
Suodattimien likaantumiskyky Pa n. 320
Puhallinmoottori
Teho kW 0,17
Virranotto A 1,7 - 1,45
Verkkojännite	V ACHz	23050/60
Puhaltimen kierroslukualue 1/min n. 0 - 3.930

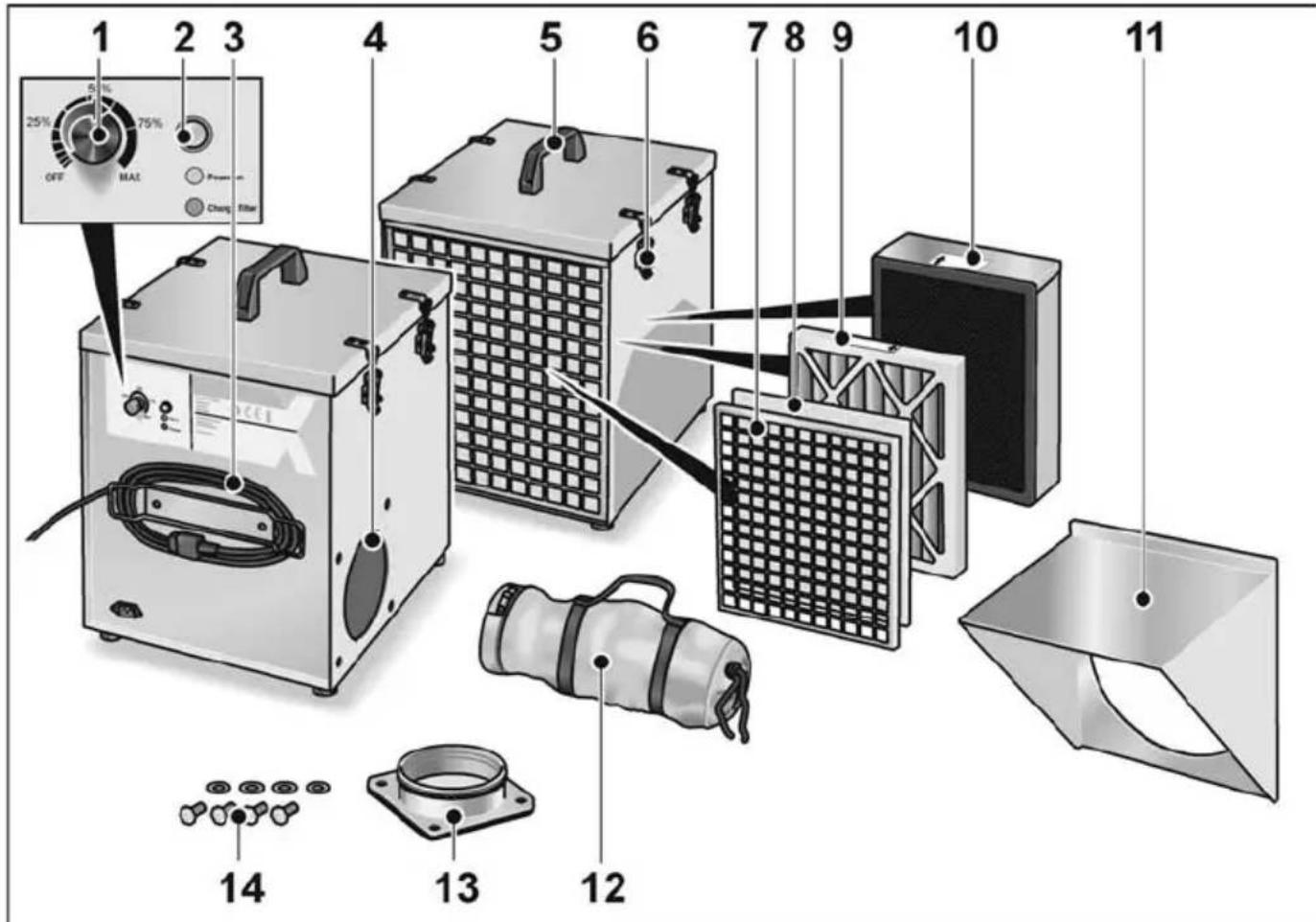

Kuva koneesta

1 2 3 4 5 6 7 8 9 10 11 OFF MAX Power Chang Filter 12 13 14

1 Kierrettävä tehonsäädin
2 Suodattimien vaihdon merkkivalodiodi
3 Verkkojohto 3,5 m jossa verkkopistoke
4 Poistoilmaliitäntä
5 Kantokahva
6 Salpanokat
7 Etusäleikkö
8 Kuituesisuodatin G3

9 Karkeapölysuodatin G4, G4-AK tai F7

10 Hienopölysuodatin H13 HEPA

11 Imusuojus sekoitustöihin (esim. kipsi), lisävaruste

12 Kompakti poistoilmaletku, vedettävissä 5 m pituuteen

13 Poistoilmalaippa

14 Kiinnitysruuvit

Käyttöohjeet

VAROITUS!

Irrota pistoke pistorasiasta aina ennen kaikkia ilmanpuhdistimeen kohdistuvia töitä.

Ennen käyttöönottoa

■ Ota ilmanpuhdistin ja varusteet pois pakkauksesta ja tarkasta, ettei toimituksesta puutu mitään ja ettei kuljetusvaurioita ole syntynyt.
■ Aseta ilmanpuhdistin kiinteälle ja tasaiselle pinnalle.
■ Tarkasta, että kaikki suodattimet ovat paikoillaan laitteessa. Tätä varten kohota yläkantta hiukan, laske se sitten takaisin ja lukitse nokilla.

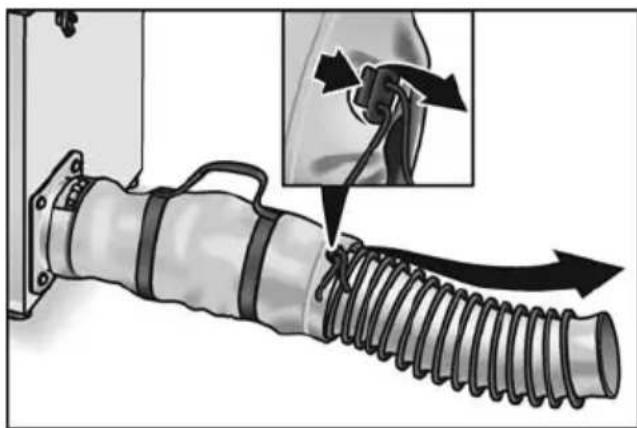

Poistoilmaletkun kiinnitys

OHJE

Liitä poistoilmaletku ja vedä se asianmukaisesti, jotta suodatettu ilma puhaltuu pois huoneesta, poistoilman poistopään pitää olla saneerattavan tilan ulkopuolella.

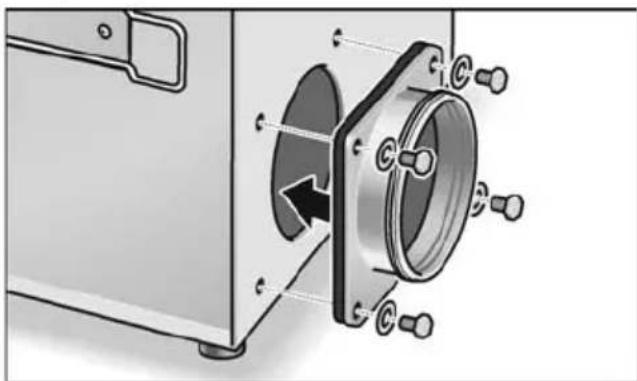

■ Poistoilmalaipan kiinnitys.

■ Avaa ruuvi, työnnä poistoilmaletku laippaan ja kiristä letkusiteen ruuvi kiinni.

■ Avaa lankaside ja vedä poistoilmaletku irti. Poistoilman poistopään pitää olla saneerattavan tilan ulkopuolella!

Suodattimien asettaminen paikalleen / vaihto

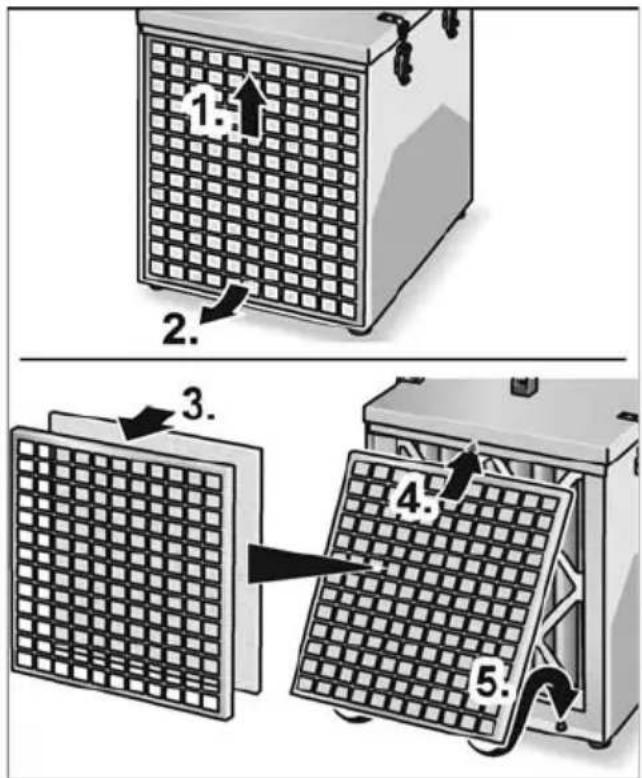

Kuitu-esisuodatin G3

1. 2. 3. 4. 5.

■ Paina etusäleikköä kevyesti ylöspäin (1.) ja irrota säleikkö eteenpäin (2.).
■ Aseta kuituesisuodatin G3 etusäleikköön (3.).
■ Työnnä etusäleikkö listan alle (4.) ja paina säleikkö kiinni alaspäin (5.).

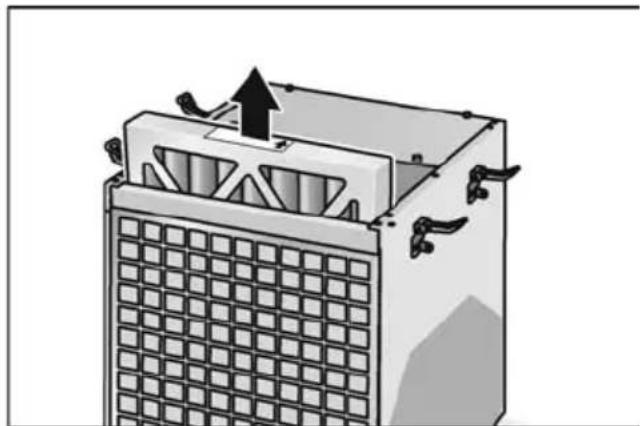

Karkeapölysuodatin G4, aktiivihilisuodatin G4-AK, hienopölysuodatin F7

1. 2. 1. 1.

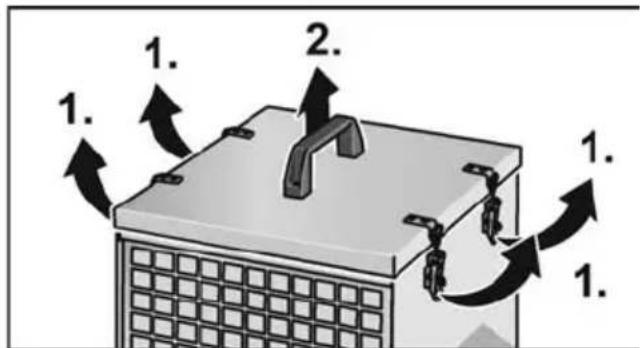

■ Avaa salpanokat (1.) ja nosta kansi pois kantokahvasta (2.) tarttuen.

• Aseta uusi suodatin (karkeapölysuodatin G4, aktiivihilisuodatin G4-AK, hienopölysuodatin F7) paikalleen. Varmista, että suodatin tulee oikein paikalleen (nuoli suodattimessa).
• Aseta kansi paikalleen ja kiinnitä salpanokat.

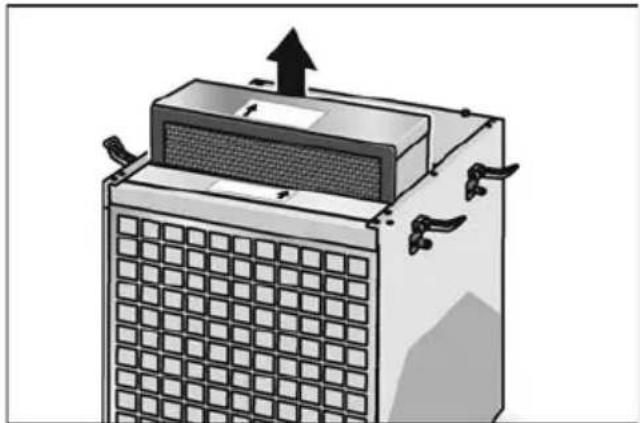

HEPA-suodatin H13

1. 2. 1. 1. 1.

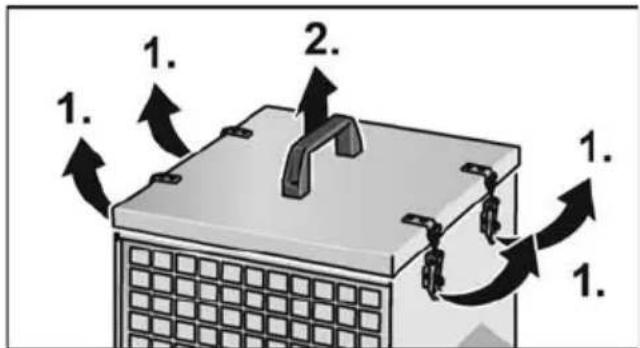

■ Avaa salpanokat (1.) ja nosta kansi pois kantokahvasta (2.) tarttuen.

■ Poista HEPA-suodatin H13.

■ Aseta uusi HEPA-suodatin H13 paikalleen. Varmista, että suodatin tulee oikein paikalleen (nuoli suodattimessa).
■ Aseta kansi paikalleen ja kiinnitä salpanokat.

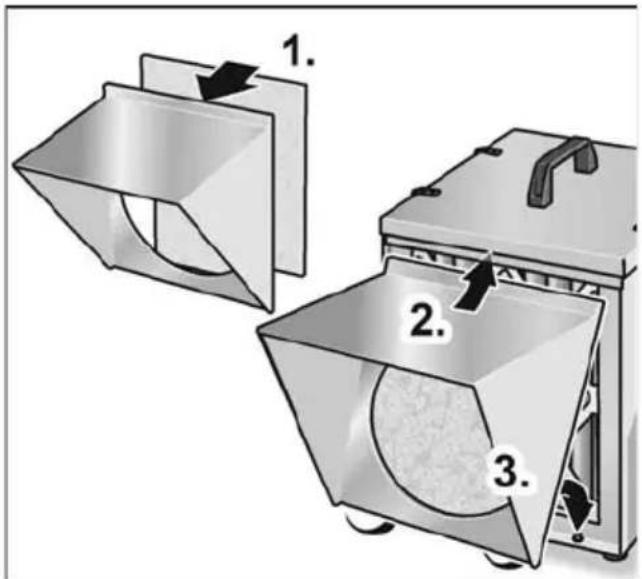

Imusuojuksen asettaminen paikalleen / vaihto Imusuojus sekoitustöihin

■ Paina kuituesisuodatin G3 kiinni sekoitustöissä käytettävään imusuojukseen (1.).
■ Työnnä sekoitustöissä käytettävä imusuojus listan alle (2.) ja paina suojus kiinni alaspäin (3.).

Käyttöönotto

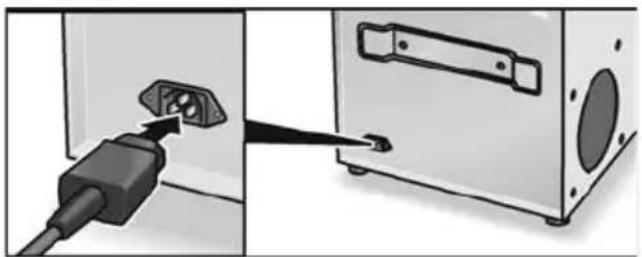

■ Laita laitteen verkkopistoke pistorasiaan.

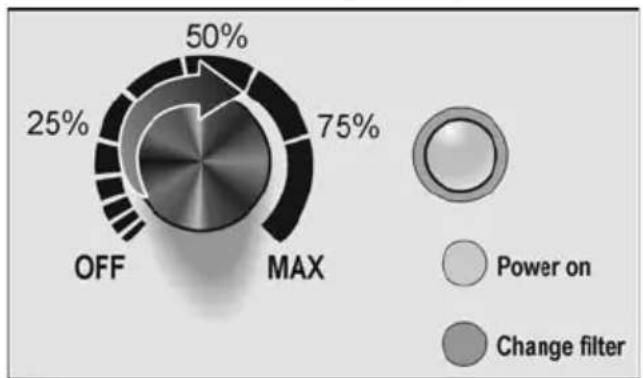

- Kierrä tehonsäädin haluamasi tehon asentoon (0–100 %). Puhallinmoottori käynnistyy vasta noin

5–10 sekunnin kuluttua (elektroniikan tarkastusohjelma suoritetaan ensin)

• Merkkivalodiodi palaa vihreänä: Ilman läpivirtausmäärä on riittävä ja siten suodatus on kunnossa.
• Merkkivalodiodi palaa punaisena: Ilman läpivirtausmäärä liian pieni, suodattimet on vaihdettava.

Työohjeita

Saneeraustyökalukoneita käytettäessä tarvitaan erillisiä turvallisuusimureita, jotka imuroivat suuret pölymäärät suoraan työkalukoneesta. Huoneilmaan jäävä hienopöly imetään sitten suodattavalla ilmanpuhdistimella. Näin estetään pölyn leviäminen muihin tiloihin.

Pölyn keräämisen myötä laitteen suodattimien läpäisevyys huononee laitteen käytön myötä, jolloin suodatettava ilmamäärä vastaavasti pienenee jatkuvasti, kunnes lopulta punainen varoitusvalo syttyy. Silloin suodattimet on vaihdettava uusiin.

Laitteessa on LED-merkkivalo (vihreä/punainen), joka varoittaa suodattimen tukkeutumisesta.

– Jos LED palaa punaisena, G3- ja G4-suodatin tai F7 on vaihdettava.
– Jos varoitusvalo suodattimen vaihtamisen jälkeen syttyy heti uudelleen punaisena, myös H13-suodatin on vaihdettava.

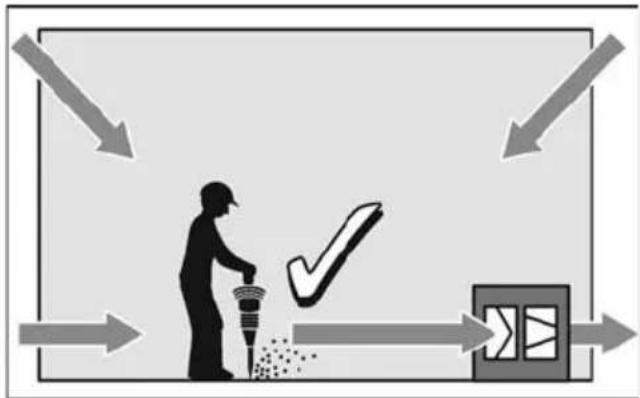

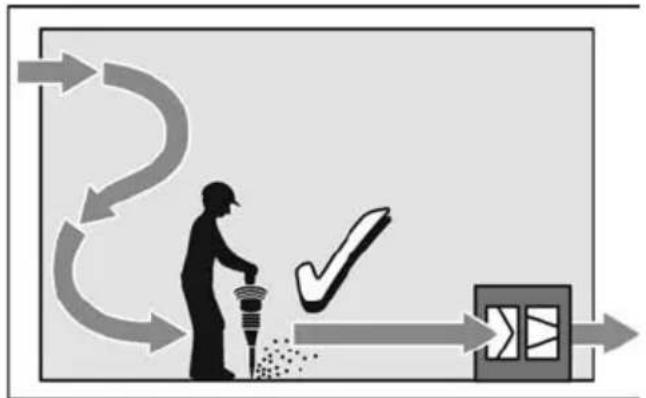

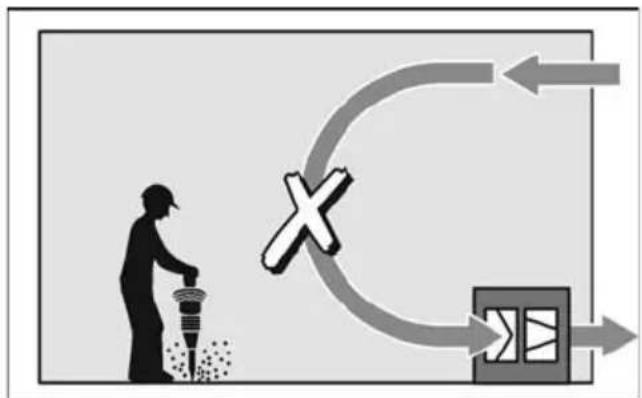

Työskentelyalue


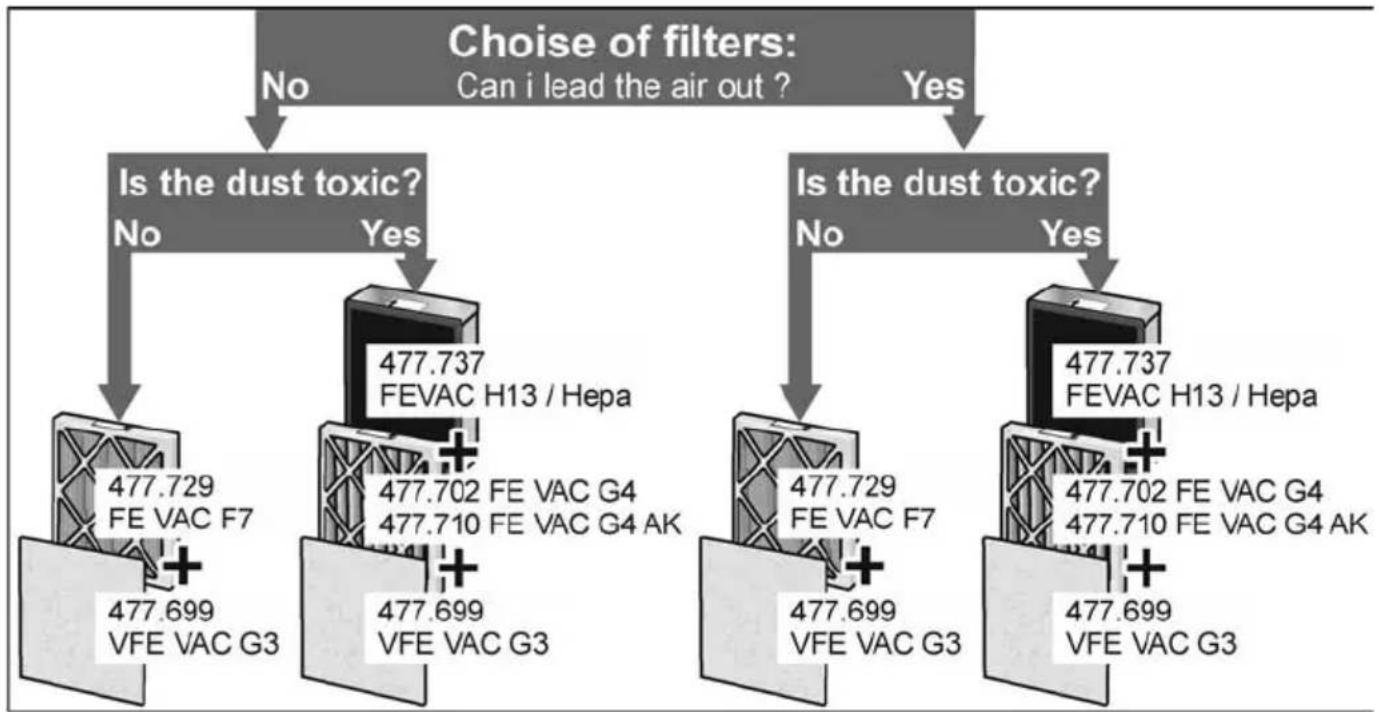

Suodattimien valinta

Käyttö alipaineyksikkönä

Tällä laitteella voidaan laskea saneerattavan tilan ilmanpainetta käyttäen muovisia suojajakajia ja läpivientiletkuja. Tila tiivistetään muihin tiloihin nähden muoviseinillä, ja poistoilmaletku johdetaan ulos tai toiseen huonetilaan.

i OHJE

Saneerattavan tilan ilman pitää vaihtua vähintään kolme kertaa tunnissa. Jos huoneen pinta-ala on 30 m² ja korkeus 2,50 m, VAC 800-EC pystyy uusia suodattimia G3 + G4 tai G3 + F7 tai G3 + G4 + H13 käytettäessä vaihtamaan tilan ilman yli kuusi kertaa tunnissa.

Jos olet varma, ettei pöly sisällä myrkyllisiä aineita, voit käyttää G3 + F7-suodattimia. Jos sinulla on pieninkin epäily, että kohteessa on kvartsi., home-, kreosootti- tai asbestipölyä, on käytettävä G3 + G4 + H13-suodattimia. Muista, että asbestitöitä saavat suorittaa vain valtuutetut asbestityritykset!

Laitetta käytetään yleensä lähes suurimmalla tehollaan, jotta riittävän suuri alipaine varmistetaan.

OHJE

Älä kytke laitetta yöksi pois päältä, vaan pienennä sen tehoa ja anna sen jäädä päälle, jotta jäljellä oleva pöly imetään pois. Jos laite kytketään yöksi pois päältä, paineen tasautumisen seurauksena hienopölyä leviää muihin tiloihin.

Käyttö ilmanpuhdistimena

Saneerattavaa tilaa ei aina pystytä täysin eristämään muista tiloista, esimerkiksi jos tila on liian suuri tai monimuotoinen. Tällaisissa tapauksissa laitetta voidaan käyttää ilmanpuhdistimena. Laite sijoitetaan mahdollisimman lähelle pölyn syntykohtaa. Suositus käytettävistä suodattimista:

– Vaarallisille pölyille kuten homesieni-itiöt, asbesti jne.:

$$ \mathrm{G} 3 + \mathrm{G} 4 + \mathrm{H} 1 3 $$

Käyttö tuulettimena

Jos työmaalla tarvitaan tehokasta tuuletusta, laite soveltuu myös siihen. Muita mahdollisia käyttötarkoituksia ovat maalien tai tasoitteiden kuivumisen nopeuttaminen, huoneiden tuulettaminen ja kemiallisten höyryjen poistaminen työskentelyalueelta.

OHJE

Laitetta ei saa käyttää ilman suodattimia. Laitteessa on käytettävä vähintään G3 + G4-suodattimia myös pölyttömissä käyttöpaikoissa.

Ilmanvaihtokerroin/tunti	3x 6x 9x 15x
m^2 jos H = 2,5 m	53 27 18 11
m^2 jos H = 3 m	44 22 15 9

Käyttö hajunpoistolaitteena

Aktiivihiilisuodattimella G4-AK pystytään ilmasta poistamaan haitallisia hajuja. Muutoin aktiivihiilisuodatin G4-AK vastaa tavallista G4-suodatinta, ja se asennetaan sen tilalle.

OHJE

Pois päältä kytkemisen jälkeen laite toimii vielä hetken aikaa.

Suodattimien käyttötiedot

Laitteen parhaan tehon takaamiseksi on varmistettava, että esimerkiksi koneilla tehtävissä saneeraustöissä syntyvä pöly imuroidaan turvallisuuspölynimurilla heti koneesta. FLEX-tuotevalikoima sisältää koneita, joissa on pölynimurin liitäntäadapteri saneeraustöissä käytettävän, siirreltävän L-, M- tai H-luokan turvallisuuspölynimurin liittämistä varten.

Seuraavassa taulukossa on annettu suodattimien keskimääräinen arvioitu vaihtoväli:

Suodatin Suuri	pölymäärä	Keskisuuri pölymäärä
Esisuoda-tin G3	3/ per päivä	2/ per päivä
Karkeapöly suodatin G4	1/ per päivä	1/ per 3 päivää
Hienopölys uodatin F7	1/ per päivä	1/ per 3 päivää
HEPA-suo-datin H13	1/ per kuu-kausi	1/ per 3 kuu-kautta

Suodatin Pieni	pölymäärä	Lopetustyöt (viimeistely)
Esisuoda-tin G3	1/ per päivä	1/ per 2 päivää
Karkeapöly suodatin G4	1/ per 3 viikkoa	1/ per 3 kuu-kautta
Hienopölys uodatin F7	1/ per 3 viikkoa	1/ per 3 kuu-kautta
HEPA-suo-datin H13	1/ per 6 kuukautta	1/ per 12 kuu-kautta

Hienopölysuodattimien käyttöiän maksimoimiseksi suositamme aina käyttämään esisuodatinta G3.

– Esisuodatin G3 suodattaa 80 prosenttia hiukkasmassasta (pölystä)
- Karkeapölysuodatin G4 suodattaa 90 pro-senttia hiukkasmassasta (pölystä)

– Hienopölysuodatin F7 suodattaa 80 pro-senttia hiukkasmassasta, jossa hiukkaskoko on > 0,4 μm
– HEPA-suodatin H13 suodattaa 99,95 % hiukkaskoon 0,1 – 0,25 μm hiukkasista, ja tämän suodattimen käyttö on määrättyä, jos on pieninkin epäily, että kohteessa on kvartsi., home- tai asbestipölyä; näin MPPS-pölyt suodataan asianmukaisesti.

Suodattimet täyttävät rakennustyöturvallisuusmääräysten imuilmamäärää koskevat vaatimukset.

Huelto ja hoito

VAROITUS!

Irrota pistoke pistorasiasta aina ennen kaikkia ilmanpuhdistimeen kohdistuvia töitä.

Puhdistus

VAROITUS!

Käytön jälkeen ilmanpuhdistin on puhdistettava saneerattavassa tilassa.

■ Mahdollisuuksien mukaan puhdista laite sisä- ja ulkopuolelta turvallisuuspölynimurilla.
■ Pyyhi kotelon ulkopinnat kostealla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Katso muut lisätarvikkeet, erityisesti työkaluterät, valmistajan tuote-esitteistä.

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Tee käytöstä poistetut koneet käyttökelvotto- maksi irrottamalla liitäntäjohto.

Vain EU-maat

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Käytöstä poistettavia sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

€-vaatimustenmukaisuus

Vakuutamme yksinomaisella vastuullamme, että kohdassa "Tekniset tiedot" kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen:

EN 60335 noudattaen määräyksiä direktiiveissä

EN 60335-1:2002 + A2:2006

EN 60335-2-40:2003 + A11:2004

EN 61000-3-2, EN 61000-3-3

EN 61000-6-2, EN 61000-6-3

EN 1822-4-5, EMC 2014/30/EU

LVD 2014/35/EU, MD 2006/42/EU

2009/125/EU, 327/2011/EU

RoHS 2011/65/EU

Teknisestä dokumentaatiosta vastaa:

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai menetyksistä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.

Lisävarusteet ja tarvikkeet

G3 kuituesisuodatin suodattimien suojaksin. 15 Pa	VFE VAC G3 477.699
G4 karkeapölysuodatin n. 45 Pa FE VAC G4 477.702
G4 aktiivihilisuodatin hajujen suodatukseenn. 45 Pa	FE VAC G4-AK 477.710
F7 hienopölysuodatin 350 m^3 / 60 Pa	FE VAC F7 477.729
H13 HEPA-suodatin 720 m^3 / 190 Pa	FE VAC H13 / HEPA 477.737
Kompakti poistoilmaletku, ∅ 125 mm,vedettävissä 5 m pituuteen	SH 125 x 5 m C 477.672
Poistoilmaletku ∅ 125 mm, pituus 88 m SH 125 x 88 m PP 477.680
Imusuojus sekoitustöihin(esim. kipsipöly)	VAC-AT D315 477.664
Pölysuojusovi DL 2,3 x 1,3 m PP 477.753
