MANUALE UTENTE VAC 800-EC Flex

Simboli utilizzati 35

Simboli sull'apparecchio ..... 35

Per la vostra sicurezza ..... 35

Dati tecnici 37

Guida rapida 38

Istruzioni per l'uso 39

Manutenzione e cura ..... 44

Avvertenze per lo smaltimento ..... 44

Conformità C€ 44

Esclusione della responsabilità ..... 45

Accessori 45

Simboli utilizzati

ATTENZIONE!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di gravi lesioni.

PRUDENZA!

Indica una situazione potenzialmente pericolosa. In caso d'inosservanza di quest'avvertenza sussiste il pericolo di lesioni o danni alle cose.

i AVVERTENZA

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Per la vostra sicurezza

ATTENZIONE!

Prima di usare il depuratore d'aria leggere e rispettare i documenti elencati di seguito:

- queste istruzioni per l'uso,

- le "Istruzioni di sicurezza generali" per l'uso dei depuratori d'aria presenti nel fascicolo allegato (Scritti N°: 315.915),

– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questo depuratore d'aria è costruito secondo lo stato dell'arte e le norme di sicurezza riconosciute. Tuttavia dal suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni all'apparecchio o ad altri beni materiali. Impiegare il depuratore d'aria solo

- per un utilizzo conforme alle finalità d'uso,

- in condizioni tecniche e di sicurezza perfette.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Utilizzo conforme alle finalità d'uso Il depurato d'aria VAC 800-EC è destinato

- all'impiego professionale nell'industria e nell'artigianato,

– all'eliminazione della polvere, ad es. in caso di lavori di ristrutturazione, nonché all'eliminazione di cattivi odori dagli ambienti, al fine di garantire un'aria non nociva per la salute.

Utilizzando filtri di classe HEPA/H13 è possibile filtrare spore di muffa, amianto e inquinanti simili.

Avvertenze di sicurezza per il depuratore d'aria

ATTENZIONE!

Leggere tutte le avvertenze di sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

■ Non utilizzare il dispositivo vicino a liquidi infiammabili o esplosivi.
■ Non aspirare vapori esplosivi o liquidi infiammabili.
■ Non farlo funzionare vicino a caminetti, stufe aperte ecc., per evitare che venga aspirato il tossico monossido di carbonio.
■ Prima della messa in esercizio, controllare il dispositivo e verificare che il corpo, le guarnizioni e il cavo di alimentazione siano in buone condizioni. Non deve essere presente alcun danno. Se il telaio è piegato o le guarnizioni sono difettose, possono verificarsi pericolose fuoriuscite di polvere.

■ Non far mai funzionare il dispositivo con cavo di alimentazione danneggiato. Il cavo deve essere periodicamente controllato ed event. sostituito con uno nuovo.

■ I dispositivi difettosi devono essere immediatamente dati in riparazione.

Il dispositivo è ammesso solo per l'esercizio in ambienti chiusi, non deve essere esposto all'umidità esterna e non deve essere posto in pozzanghere o acqua stagnante.

Qualora il dispositivo si bagni accidentalmente, staccare la spina di rete e asciugarlo accuratamente prima del successivo utilizzo.

■ Per il trasporto assicurarsi che il dispositivo sia posizionato saldamente.

■ Durante il funzionamento non appoggiare sul dispositivo alcun oggetto, ad es. indumenti.

■ Mantenere libere le aperture dell'aria quando i flessibili non sono collegati.

■ Assicurarsi che i filtri utilizzati siano puliti e in buone condizioni. Se i filtri sono ostruiti, può verificarsi un sovraccarico del motore. Devono essere utilizzati solo i filtri consigliati conformemente alle specifiche per il relativo luogo d'impiego.
■ Per lavori di manutenzione, riparazione e pulizia scollegare il dispositivo dalla rete di corrente.
■ Maneggiando filtri sporchi, sono prescritti guanti e una protezione per le vie respiratorie.
■ I filtri usati devono essere imballati in sacchetti per l'immondizia chiusi, quindi smaltiti.
■ Devono essere utilizzati solo i filtri previsti per questo dispositivo.
■ Per la pulizia del depuratore d'aria non utilizzare getti d'acqua o aria compressa, aspirare solo a secco e pulire con un panno umido.
■ Far asciugare il dispositivo prima di inserire un filtro nuovo.

Dati tecnici

		VAC 800-EC
Tipo di apparecchio Depuratore d'aria
Misure (LxHxP) mm 390x508x373
Peso– con filtro (G3 + G4 + H13)– senza filtro	kg	11,07,2
Portata dell'aria– con filtri nuovi (G3 + G4 + H13)– con regolazione MAX e luce verde– con filtri sporchi e luce rossa	m3/h	ca. 544400 - 544≤400
Capacità d'imbrattamento del filtro Pa ca. 320
Motorino della ventola
Potenza kW 0,17
Assorbimento di corrente A 1,7 - 1,45
Tensione di rete	V ACHz	23050/60
Gamma di regime della ventola giri/min ca. 0 - 3.	930

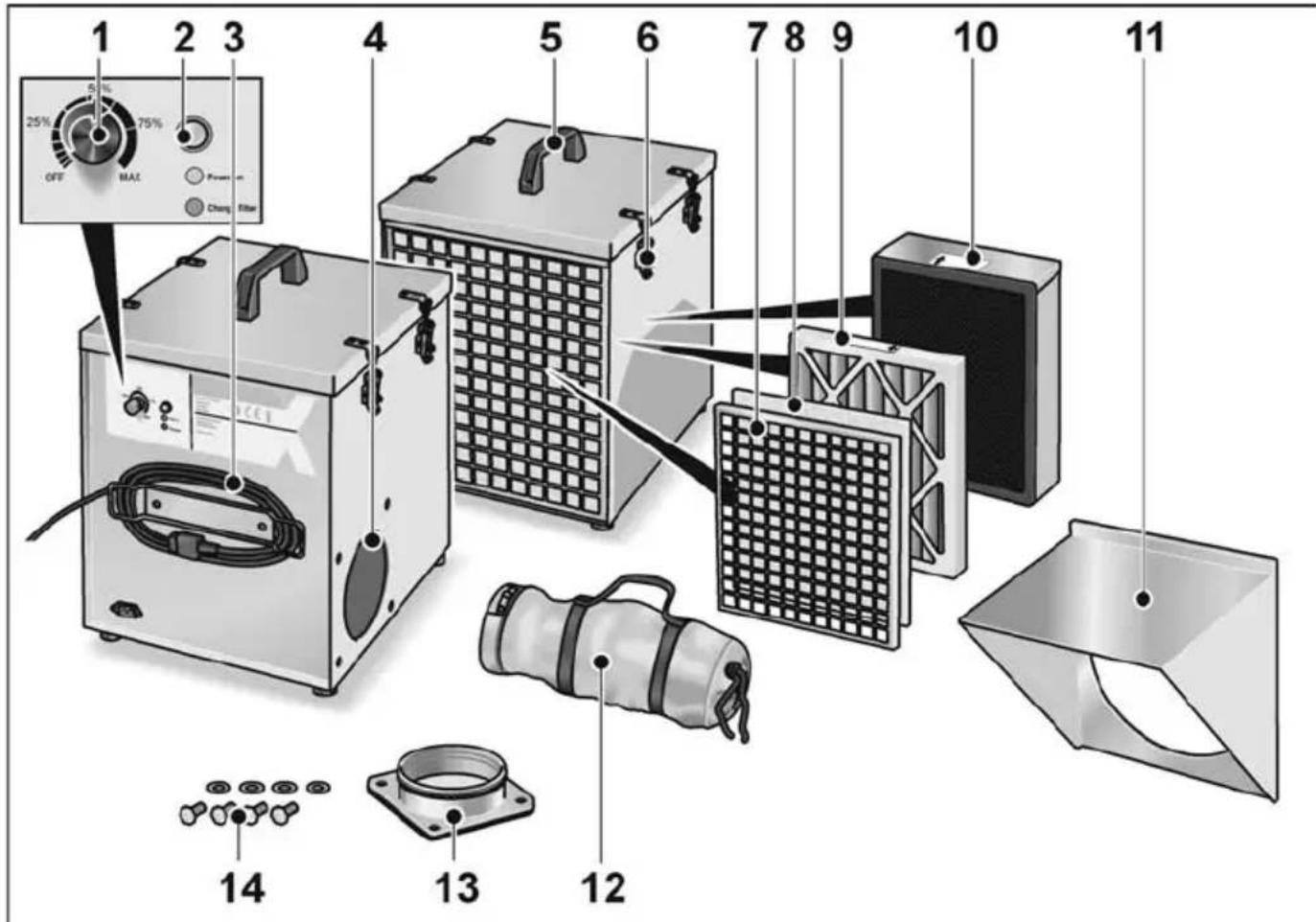

Guida rapida

1 2 3 5% 75% OFF MAX Chang Filter 4 5 6 7 8 9 10 11 14 13 12

1 Manopola per regolazione della potenza
2 Diodo di controllo per sostituzione del filtro
3 Cavo d'alimentazione 3,5 m con spina di rete
4 Attacco aria di scarico
5 Maniglia di trasporto
6 Linguette di chiusura
7 Griglia frontale
8 Prefiltro in non tessuto G3

9 Filtro per polvere grossolana G4, G4-AK o F7
10 Filtro per polvere sottile H13 HEPA
11 Cappa d'aspirazione per lavori di miscelazione (ad es. gesso), a richiesta
12 Flessibile di scarico dell'aria compatto, estraibile a 5 m
13 Flangia aria di scarico
14 Viti di fissaggio

Istruzioni per l'uso

ATTENZIONE!

Prima di qualsiasi lavoro sul depuratore d'aria estrarre la spina di rete.

Prima della messa in funzione

■ Disimballare il depuratore d'aria e gli accessori e controllare la completezza della fornitura ed eventuali danni da trasporto.
■ Collocare il depuratore d'aria su un fondo stabile e in piano.
■ Controllare che nel dispositivo siano presenti tutti i filtri. Rimuovere al tal fine il coperchio superiore, successivamente riapplicarlo e chiuderlo che le linguette.

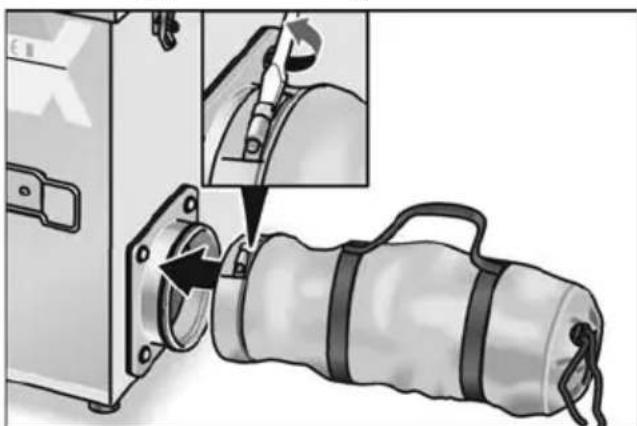

Montaggio del flessibile di scarico dell'aria

AVVERTENZA

Collegare il flessibile di scarico dell'aria e posarlo a regola d'arte affinché l'aria filtrata dall'ambiente venga scaricata all'esterno – l'apertura di scarico deve trovarsi al di fuori dell'ambiente da ristrutturare.

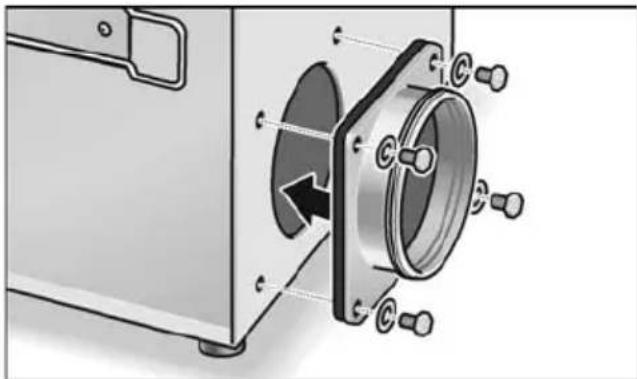

■ Montaggio della flangia aria di scarico.

■ Allentare la vite, spingere il flessibile di scarico dell'aria sulla flangia e serrare la vite sulla fascetta di fissaggio.

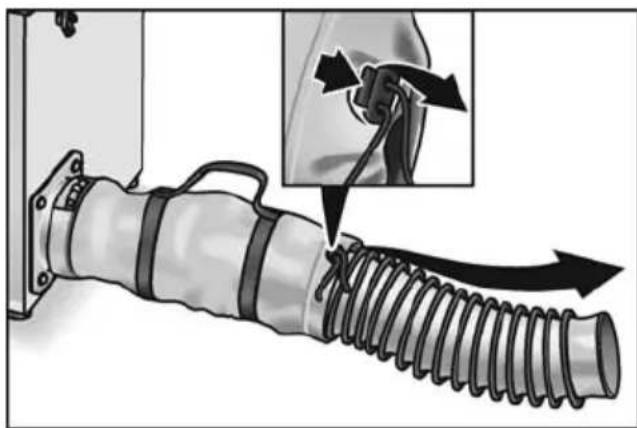

■ Allentare l'allacciatura ed estrarre il flessibile di scarico dell'aria. L'apertura di scarico deve trovarsi al di fuori dell'ambiente da ristrutturare!

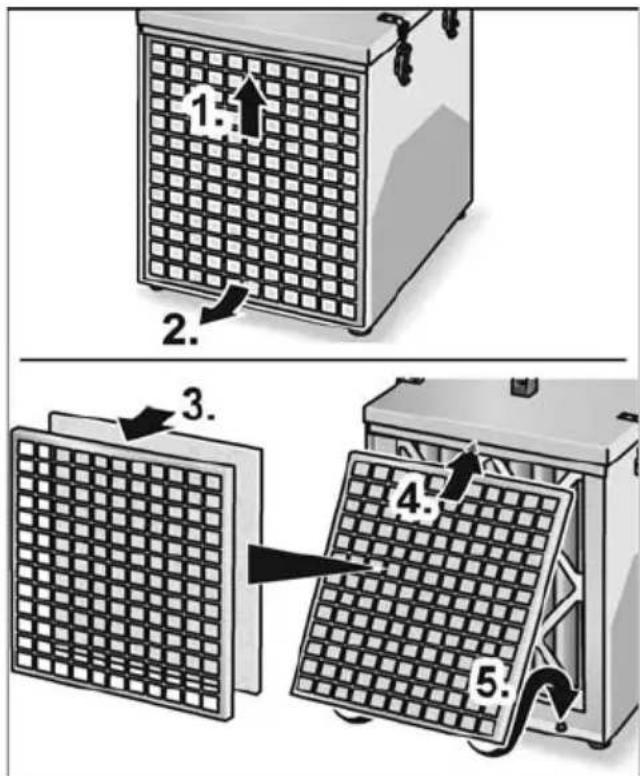

Inserimento o sostituzione del filtro Prefiltro in non tessuto G3

1. 2. 3. 4. 5.

■ Spingere leggermente la griglia frontale verso l'alto (1.) ed estrarla in avanti (2.).
■ Inserire il prefiltro in non tessuto G3 nella griglia frontale (3.).
■ Spingere la griglia frontale sotto il listello4.) e farla scattare verso il basso (5.).

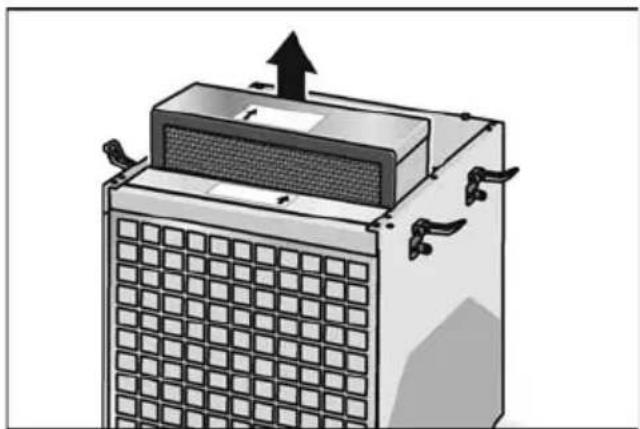

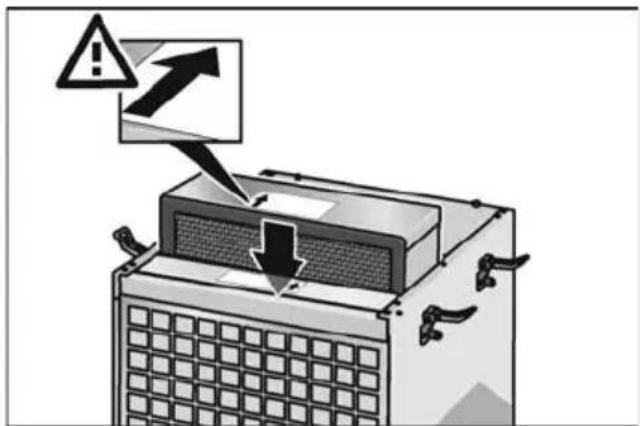

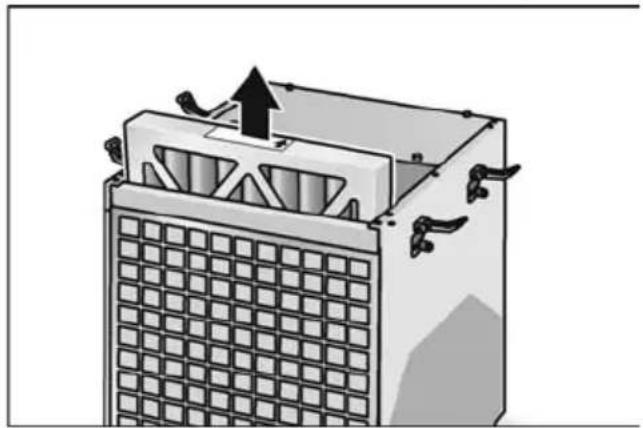

Filtro per polvere grossolana G4, filtro ai carboni attivi G4-AK, filtro per polvere sottile F7

1. 2. 1. 1.

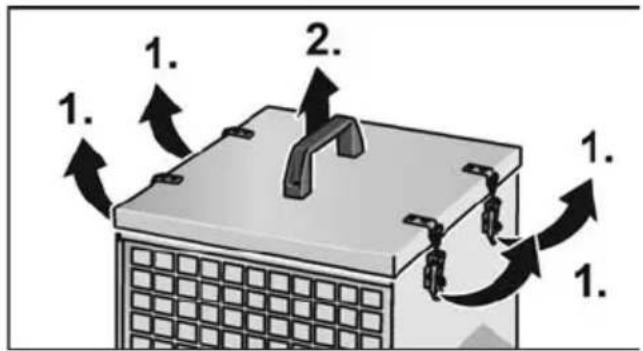

■ Aprire le linguette di chiusura (1.) e rimuovere il coperchio afferrandolo dalla maniglia per il trasporto (2.).

■ Rimuovere il filtro.

- Inserire il filtro nuovo (filtro per polvere grossolana G4, filtro ai carboni attivi G4-AK, filtro per polvere sottile F7). Prestare attenzione alla corretta posizione d'inserimento (freccia sul filtro). - Riapplicare il coperchio e serrare le linguette di chiusura.

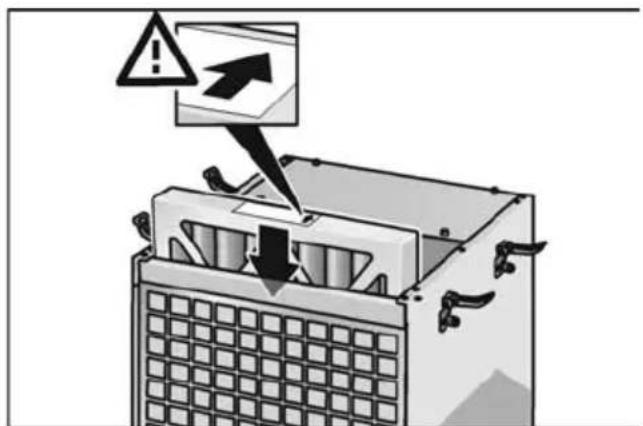

Filtro HEPA H13

1. 2. 1. 1.

■ Aprire le linguette di chiusura (1.) e rimuovere il coperchio afferrandolo dalla maniglia per il trasporto (2.).

■ Rimuovere il filtro HEPA H13.

- Inserire un filtro HEPA H13 nuovo. Prestare attenzione alla corretta posizione d'inserimento (freccia sul filtro). - Riapplicare il coperchio e serrare le linguette di chiusura.

Inserimento o sostituzione della cappa d'aspirazione

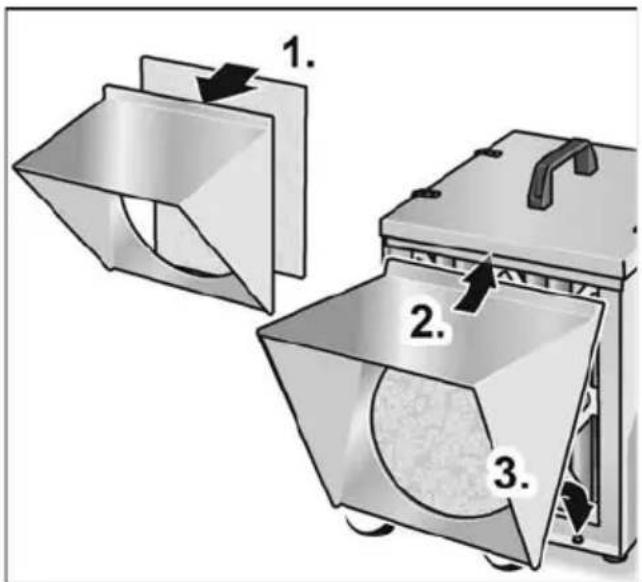

Cappa d'aspirazione per lavori di miscelazione

■ Premere il prefiltro in non tessuto G3 sulla cappa d'aspirazione per lavori di miscelazione (1.).
■ Spingere la cappa d'aspirazione per lavori di miscelazione sotto il listello (2.) e farla scattare verso il basso (3.).

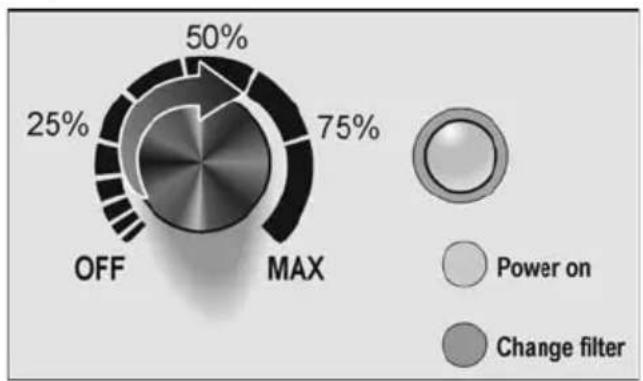

Messa in esercizio

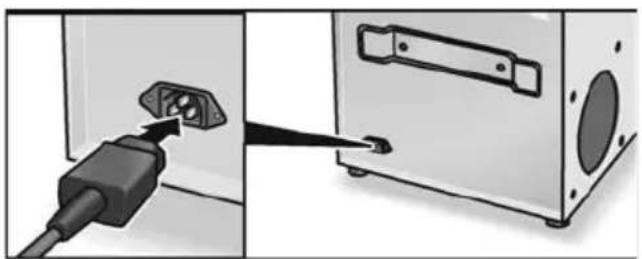

■ Inserire la spina d'alimentazione nella presa.

■ Ruotare la manopola sulla potenza desiderata (0-100 %).
Il motorino della ventola si avvia solo dopo ca. 5-10 s (in precedenza viene svolto un programma di controllo elettronico)
– Il diodo di controllo si accende a luce verde:
la portata d'aria è sufficiente, quindi il filtro è in ordine.
– Il diodo di controllo si accende a luce rossa:
la portata d'aria è insufficiente, quindi il filtro deve essere sostituito.

Istruzioni per il lavoro

Lavorano con macchine per ristrutturazioni, sono necessari aspiratori di sicurezza separati, per aspirare l'elevata quantità di polvere direttamente in prossimità della macchina. La quantità di polvere sottile rimanente nell'aria dell'ambiente può essere così efficacemente aspirata e filtrata dal depuratore d'aria. In tal modo si evita anche che la polvere si distribuisca in altri ambienti. A causa dell'assorbimento della polvere, i filtri perdono progressivamente la loro permeabilità all'aria e la portata d'aria da filtrare si riduce costantemente, finché si accende la spia di avvertimento rossa. In tal caso occorre sostituire i filtri con altri nuovi. Il dispositivo è dotato di un indicatore a LED (verde/rosso) che segnala se un filtro è ostruito.

• Se il LED si accende a luce rossa, occorre sostituire i filtri G3 e G4 o F7.
• Se, immediatamente dopo la sostituzione, la spia si accende di nuovo a luce rossa, occorre sostituire anche il filtro H13.

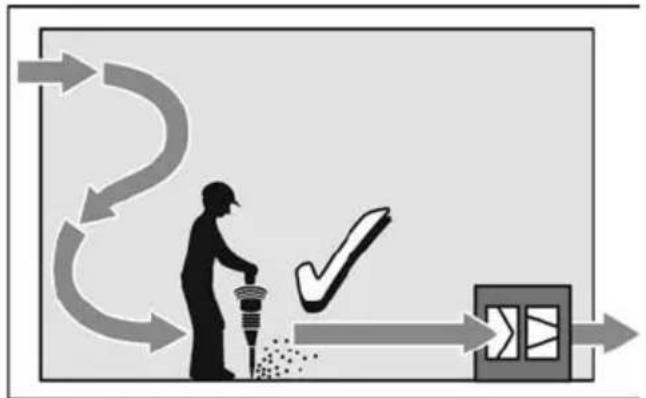

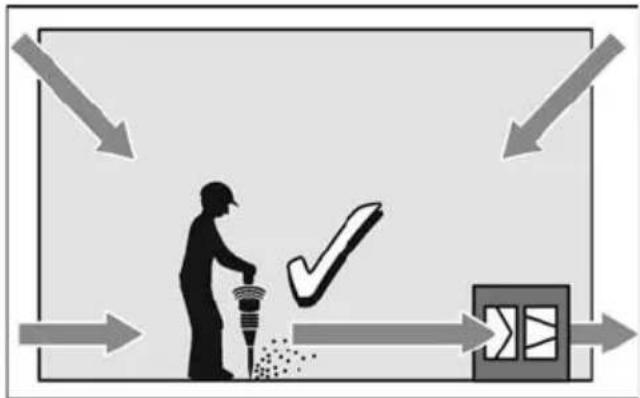

Campo di lavoro


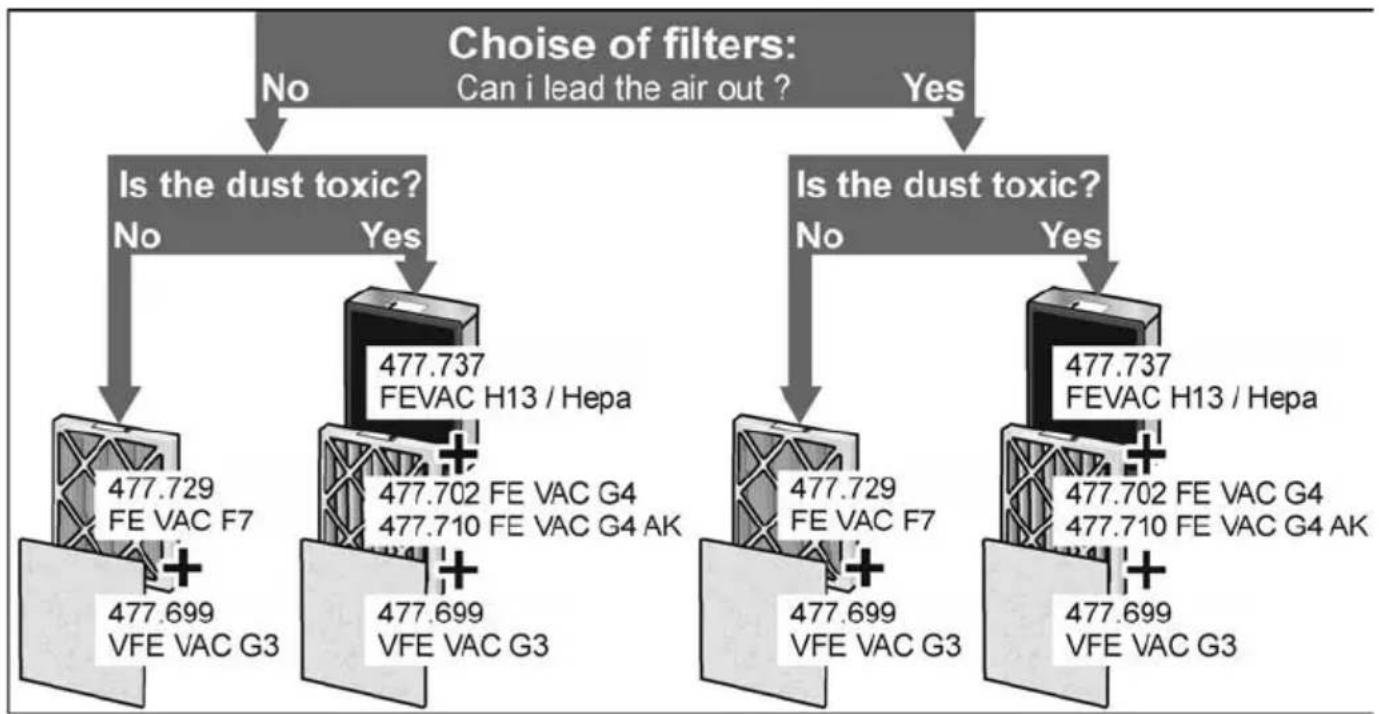

Scelta dei filtri

Tipi d'impiego

Utilizzo come unità a depressione

Con il dispositivo è possibile ridurre la pressione dell'aria nell'ambiente da ristrutturare, utilizzando divisori di protezione in materiale sintetico e flessibili passanti. L'ambiente deve essere sigillato rispetto alle altre aree con pareti in materiale sintetico e il flessibile di scarico dell'aria deve essere portato all'esterno o in altri ambienti.

i AVVERTENZA

Nell'ambiente da ristrutturare dovrebbero essere realizzati almeno tre ricambi dell'aria ogni ora.

In un ambiente con superficie di 30 m ^2 e un'altezza di 2,50 m, con il VAC 800-EC l'aria può essere sostituita più di sei volte l'ora con filtri nuovi G3 + G4 o G3 + F7 o G3 + G4 + H13.

Se si è certi che la polvere non contiene particelle velenose, è possibile utilizzare filtri G3 + F7. Se sussiste anche il minimo sospetto di presenza di quarzo, muffa, creosoto o polvere d'amianto, è necessario utilizzare filtri G3 + G4 + H13. Si consideri attentamente che i lavori con l'amianto possono essere effettuati solo da ditte per la bonifica dell'amianto autorizzate!

Di norma, durante l'esercizio occorre far funzionare la macchina in prossimità della potenza massima per assicurare una depressione sufficiente.

i AVVERTENZA

Non spegnere il dispositivo durante la notte, ma limitarsi a ridurne la potenza e farlo in funzione in modo che venga aspirata la polvere residua. Se il dispositivo resta spento durante la notte, dopo la compensazione della pressione la polvere sottile si diffonde in altre aree.

Utilizzo come depuratore d'aria

Non è sempre possibile separare completamente l'area da ristrutturare, ad es. se è troppo grande o presenta una superficie complessa e articolata. In questo caso il dispositivo può essere utilizzato come depuratore d'aria. A tal fine il dispositivo deve essere posizionato il più vicino possibile all'oggetto che produce polvere.

Consiglio per l'utilizzo dei filtri:

- per polveri di pietra e gesso ecc.:

$$ \mathrm{G3} + \mathrm{G4} \circ \mathrm{G3} + \mathrm{F7} $$

- per poveri pericolose come ad es. spore di muffa, amianto ecc.:

$$ \mathrm{G} 3 + \mathrm{G} 4 + \mathrm{H} 1 3 $$

Utilizzo come ventilatore

Se nel cantiere è necessaria una ventilazione efficace, il dispositivo è idoneo a questo impiego. Altre possibili applicazioni sono l'accelerazione del processo di essiccazione di vernici o filler, la ventilazione degli ambienti e l'eliminazione di vapori chimici dall'area di lavoro.

i AVVERTENZA

Il dispositivo non deve essere utilizzato senza inserti filtranti. Anche in luoghi privi di polvere occorre utilizzare almeno filtri G3 + G4.

Ricambi d'aria/ora.	3x 6x 9x 15x
m^2 con H = 2,5 m	53 27 18 11
m^2 con H = 3 m	44 22 15 9

Impiego come disodorante

Con il filtro a carboni attivi G4-AK è possibile eliminare dall'aria gli odori sgradevoli. Il filtro ai carboni attivi G4-AK corrisponde esteriormente a un normale filtro G4 e viene inserito nel suo vano.

i AVVERTENZA

Dopo la disattivazione, il dispositivo continua a girare ancora per un breve periodo.

Dati per l'utilizzo dei filtri

Per assicurare la potenza massima possibile del dispositivo, assicurarsi che, ad es., la polvere provocata da lavori di ristrutturazione con un macchinario venga aspirata diretta-mente presso il macchinario stesso con un aspiratore di sicurezza. L'assortimento FLEX comprende macchinari dotati di adattatore d'aspirazione per il collegamento di aspiratori di sicurezza delle classi L, M, H per lavori di ristrutturazione.

Di seguito l'intervallo per la sostituzione dei filtri medio prescritto dalla legge:

Filtro Quantità di polvere elevata		Quantità di polvere media
Prefiltro G3 3/	ogni giorno	2/ ogni giorno
Filtro per pol-vere grosso-lana G4	1/ ogni giorno	1/ ogni 3 g i o r n i
Filtro per pol-vere sottile F7	1/ ogni giorno	1/ ogni 3 g i o r n i
Filtro HEPA H13	1/ ogni mese	1/ ogni 3 m e s i

Filtro Quantità di polvere modesta	Lavo-ri conclusivi (finish)
Prefiltro G3 1/ ogni giorno	1/ ogni2 g i o r n i
Filtro per pol-vere grosso-lana G4	1/ ogni3 settimane
Filtro per pol-vere sottile F7	1/ ogni3 settimane
Filtro HEPA H13	1/ ogni6 m e s i

Al fine di massimizzare il ciclo di vita dei filtri del polvere sottile, si consiglia di utilizzare sempre un prefiltro G3.

– Il prefiltro G3 cattura l'80% della massa di particelle (polvere)
– Il filtro per polvere grossolana G4 cattura il 90 % della massa di particelle (polvere)
- Il filtro per polvere sottile F7 cattura l'80 % della massa di particelle con diametro > 0,4 μm
– Il filtro H13 HEPA cattura il 99,95 % di particelle con diametro 0,1 – 0,25 μm ed è prescritto se si sospetta la presenza di quarzo, muffa o polvere d'amianto, affinché la polvere MPPS possa essere filtrata in modo corretto.

I filtri soddisfano i requisiti delle norme vigenti in campo edilizio in relazione alla quantità di aria aspirata.

Manutenzione e cura

ATTENZIONE!

Prima di qualsiasi lavoro sul depuratore d'aria estrarre la spina di rete.

Pulizia

ATTENZIONE!

Dopo l'utilizzo, il depuratore d'aria deve essere pulito ancora nell'ambiente della ristrutturazione.

■ Ove possibile, aspirare il dispositivo all'interno e all'esterno con un aspiratore di sicurezza.
■ All'esterno pulire il corpo con un panno umido.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili montati, consultare il catalogo del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Avvertenze per lo smaltimento

ATTENZIONE!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE Non gettare elettroutensili nei rifiuti domestici!

Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dismessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVERTENZA

Informarsi presso il rivenditore specializzato sulle possibilità di smaltimento!

Conformità (€

Dichiariamo sotto nostra esclusiva responsabilità che il prodotto descritto in “Dati tecnici” è conforme alle seguenti norme o documenti normativi:

EN 60335 conformemente alle disposizioni delle Direttive
EN 60335-1:2002 + A2:2006
EN 60335-2-40:2003 + A11:2004
EN 61000-3-2, EN 61000-3-3
EN 61000-6-2, EN 61000-6-3
EN 1822-4-5, EMC 2014/30/EU
LVD 2014/35/EU, MD 2006/42/EU
2009/125/EU, 327/2011/EU
RoHS 2011/65/EU

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri costruttori.

Accessori

Prefiltro in non tessuto G3 per protezione filtrante ca. 15 Pa	VFE VAC G3 477.699
Filtro per polvere grossolana G4 ca. 45 Pa FE VAC	G4 477.702
Filtro ai carboni attivi G4 per filtraggio degli odori ca. 45 Pa	FE VAC G4-AK 477.710
Filtro per polvere sottile F7 350 m ^3 / 60 Pa	FE VAC F7 477.729
Filtro HEPA H13 720 m ^3 / 190 Pa	FE VAC H13 / HEPA 477.737
Flessibile di scarico dell'aria compatto, ∅ 125 mm, estraibile a 5 m	SH 125 x 5 m C 477.672
Flessibile di scarico dell'aria ∅ 125 mm, lunghezza 88 m	SH 125 x 88 m PP 477.680
Cappa d'aspirazione per lavori di miscelazione (ad es. polvere di gesso)	VAC-AT D315 477.664
Porta parapolvere DL 2,3 x 1,3 m PP 477.753

Contenido
