BRUKSANVISNING VAC 800-EC Flex

Underhåll och skötsel 97

Anvisningar om avfallshantering ..... 97

C€-märkning 97

Ansvarsfriskrivning 97

Tillbehör 98

Använda symboler

WARNING!

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS!

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagningn!

För din säkerhet

WARNING!

Innan du använder luftrenaren ska du läsa igenom och följa:

– den föreliggande bruksanvisningen
- "Allmänna säkerhetsanvisningar" för luftrenare i det bifogade häftet (skrift-nr: 315.915)
- regler och föreskrifter för förebyggande av olyckor som gäller på den plats där maskinen används.

Den här luftrenaren är konstruerad enligt modern teknik och allmänt erkända säkerhetstekniska regler. Men det finns ändå risk för att användaren eller personer i närheten skadas när enheten används.

Det finns även risk för materiella skador. Luftrenaren får bara användas

• för avsett ändamål
• i säkerhetstekniskt felfritt tillständ.
  Störningar som kan påverka säkerheten ska åtgärdas omgående.

Avsedd användning

Luftrenaren VAC 800-EC är avsedd

– för yrkesmässig användning inom industri och hantverk
– för borttagning av damm, t.ex. vid renoveringsarbeten, samt dålig lukt från utrymmen för att garantera en hälsosam rumsluft.

Genom att använda filterklass HEPA/H13 kan du filtrera bort mögelsporer, asbest och liknande skadliga ämnen.

Säkerhetsanvisningar för luftrenare

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Underlåtenhet att följa säkerhetsanvisningarna och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

■ Använd inte enheten i närheten av brandfarliga eller explosiva vätskor.
- Inga explosiva ångor eller brandfarliga vätskor får sugas in.

■ Använd inte enheten i närheten av öppen eld, som kaminer, kakelugnar osv. Detta för att förhindra att giftig kolmonoxid sugs in.
■ Innan du börjar använda enheten ska du kontrollera att huset, tätningarna och nätkabeln är i gott skick. Det får inte finnas några skador.
Böjda ramar eller defekta tätningar kan leda till att farligt damm tränger ut.
■ Använd aldrig enheten med en skadad elkabel.
Kabeln ska kontrolleras regelbundet och bytas ut mot en ny om det behövs.
■ Defekta enheter ska omedelbart lämnas in för reparation.
■ Enheten är bara tillåten för inomhusbruk och får inte utsättas för fukt eller placeras i pölar eller stående vatten.
Om enheten ändå skulle bli våt drar du ut nätkontakten och torkar enheten noggrant innan du använder den igen.
■ Se till att enheten står stadigt när den transporteras.

■ Lägg inte några föremål, t.ex. kläder, på enheten medan den används.
■ Luftöppningarna ska hållas fria när inga slangar är anslutna.
■ Se till att använda rena filter som är i gott skick. Om filtren sätts igen kan motorn överbelastas. Använd bara filter som rekommenderas för användningsplatsen i fråga.
- Koppla bort enheten från elnätet vid underhålls-, reparations- och rengöringsarbeten.
- Det är obligatoriskt att använda handskar och andningsskydd när man hanterar smutsiga filter.
■ Förbrukade filter ska placeras i slutna avfallspåsar och bortskaffas.
■ Du får bara använda filter som är avsedda för den här enheten.
■ Rengör inte enheten med vattenstråle eller tryckluft. Den får bara torrdammsugas och torkas av med en fuktig trasa.
■ Låt enheten torka innan du sätter i ett nytt filter.

Tekniska data

		VAC 800-EC
Maskintyp Luftrenare
Mått (B x H x D)	mm	390x508x373
Vikt– med filter (G3 + G4 + H13)– utan filter	kg	11,07,2
Luftmängd– med nytt filter (G3 + G4 + H13)– med MAX-inställning och grön lampa– med smutsiga filter och röd varningslampa	m^3/h	ca 544400 - 544≤400
Filtrens föroreningskapacitet Pa ca 320
Fläktmotor
Effekt kW 0,17
Strömförbrukning A 1,7 - 1,45
Nätspänning	V ACHz	23050/60
Fläktens varvtalsområde varv/min	ca 0 - 3.930

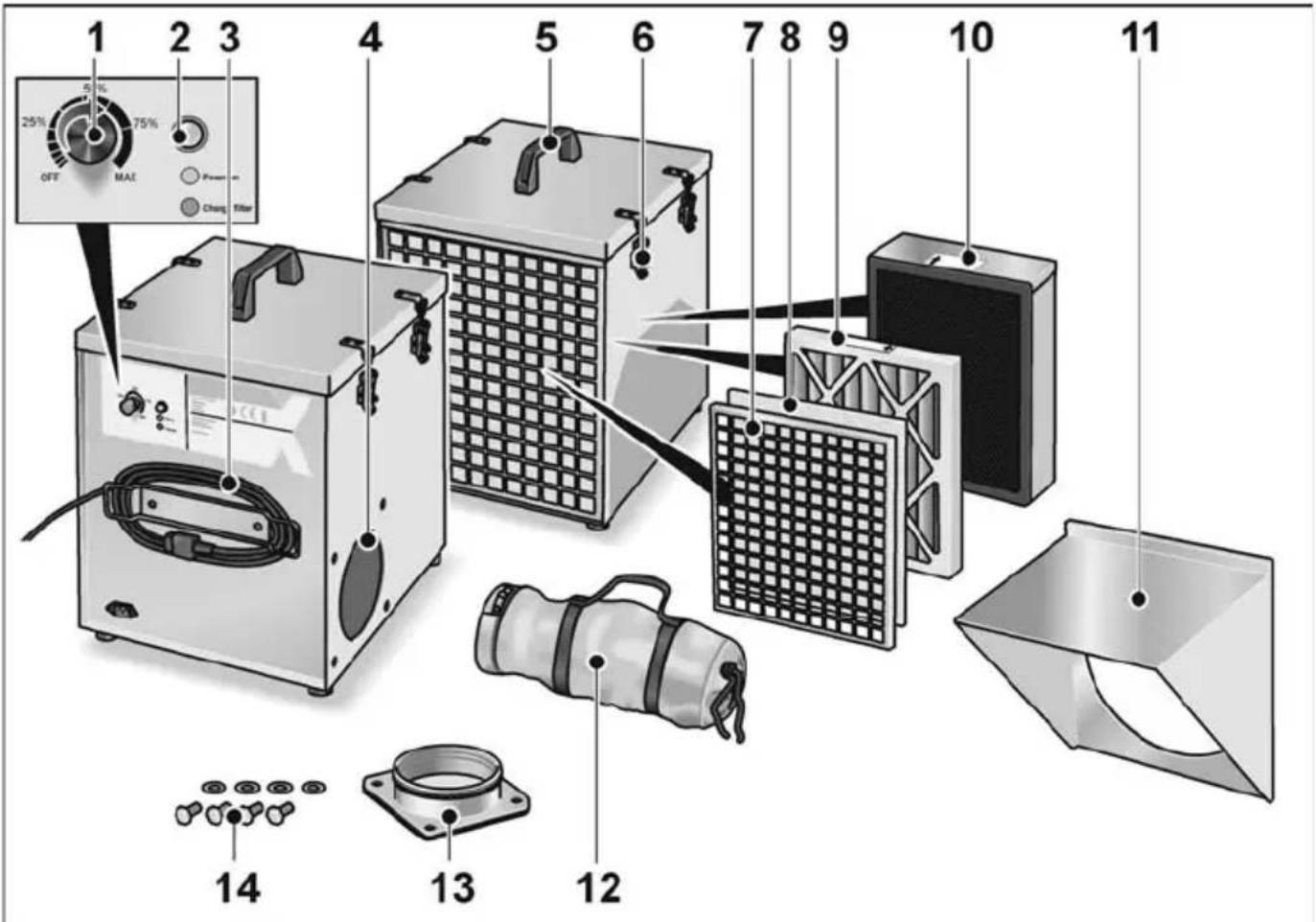

Översikt

1 2 3 4 5 6 7 8 9 10 11 OFF MAX Power Chang Filter 12 13 14

1 Vridreglage för effekt
2 Kontrollampa för filterbyte
3 Nätkabel 3,5 m med nätkontakt
4 Frånluftsanslutning
5 Bärhandtag
6 Snäpplås
7 Frontgaller
8 Förfilterduk G3

9 Grovt dammfilter G4, G4-AK eller F7
10 Fint dammfilter H13 HEPA
11 Sughuv för blandningsarbeten (t.e.x gips), tillval
12 Kompakt frånluftsslang, utdragbar till 5 m
13 Frånluftsfläns
14 Fästskruvar

Bruksanvisning

WARNING!

Dra ur nätkontakten innan du utför arbeten på luftrenaren.

Före idrifttagning

• Packa upp luftrenaren och motsvarande tillbehör och kontrollera att leveransen är fullständig och att inga transportskador har uppstätt.
• Placera luftrenaren på ett stadigt och jämnt underlag.
  ■ Kontrollera att enheten innehåller alla filter. Gör det genom att ta bort det övre locket och lägg sedan på det igen och lås det med snäpplåsen.

Montera frånluftsslangen

OBS!

Anslut frånluftsslangen och dra den på korrekt sätt så att den filtrerade luften blåses ut ur utrymmet, med utblåsningsöppningen utanför saneringsutrymmet.

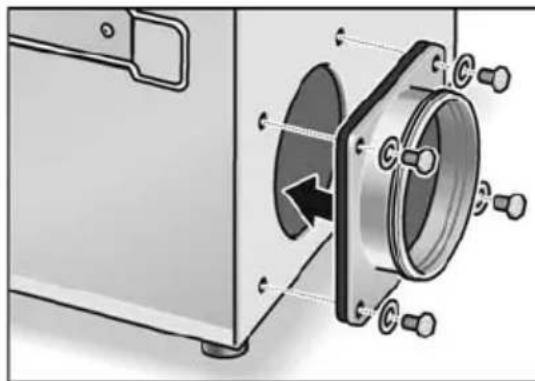

■ Montera frånluftsflänsen.

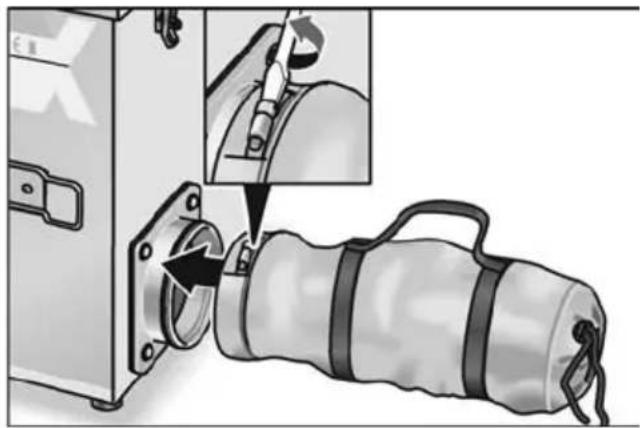

■ Lossa skruven, skjut på frånluftsslangen på flänsen och dra åt slangklämmans skruv.

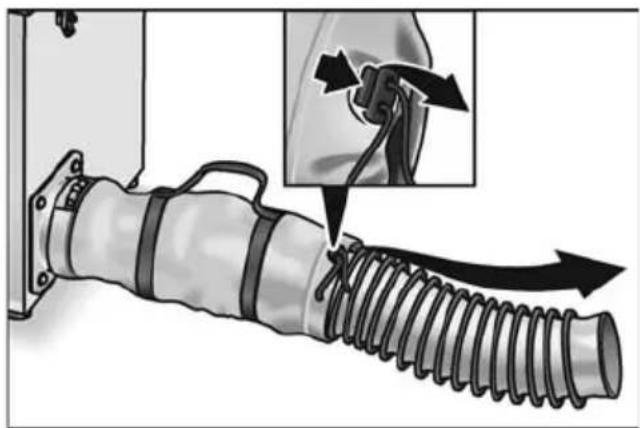

■ Lossa snöranordningen och dra ut från-luftsslangen. Utblåsningsöppningen ska befinna sig utanför saneringsutrymmet!

Sätta i/byta filter

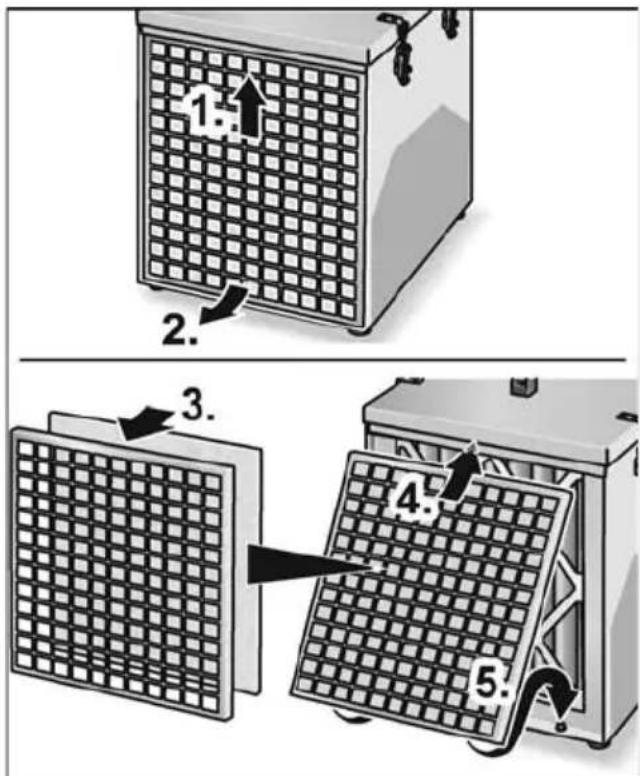

Förfilterduk G3

■ Tryck frontgallret lätt uppåt (1.) och ta av det framåt (2.).
■ Sätt i förfilterduken G3 i frontgallret (3.).
■ Skjut in frontgallret under listen (4.) och se till att det hakar i nedtill (5.).

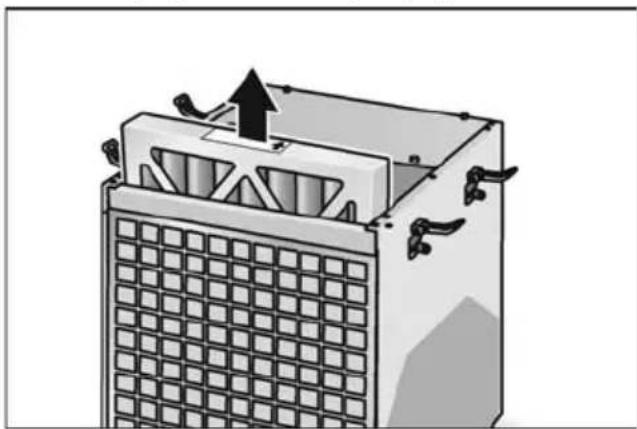

Grovt dammfilter G4, aktivt kolfilter G4-AK, fint dammfilter F7

1. 2. 1. 1.

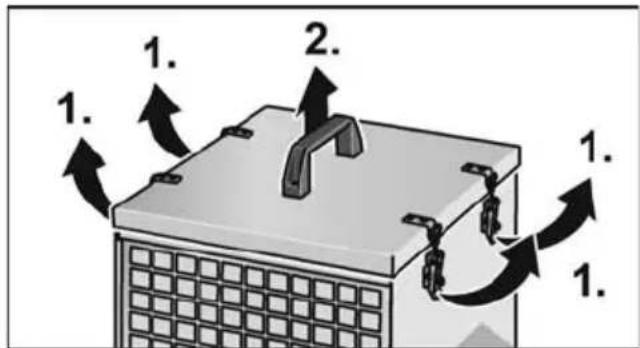

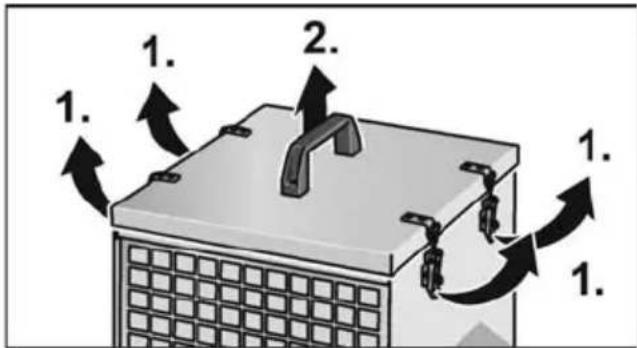

- Öppna snäpplåsen (1.) och ta av locket med hjälp av handtaget (2.).

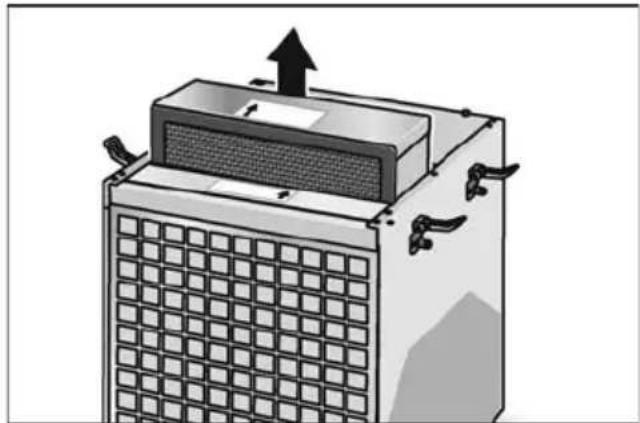

■ Sätt i ett nytt filter (grovt dammfilter G4, aktivt kolfilter G4-AK, fint dammfilter F7). Se till att filtret sitter rätt (pilen på filtret).
■ Sätt på locket igen och stäng snäpplåsen.

HEPA-filter H13

1. 2. 1. 1.

- Öppna snäpplåsen (1.) och ta av locket med hjälp av handtaget (2.).

■ Sätt i ett nytt HEPA-filter H13. Se till att filtret sitter rätt (pilen på filtret).
■ Sätt på locket igen och stäng snäpplåsen.

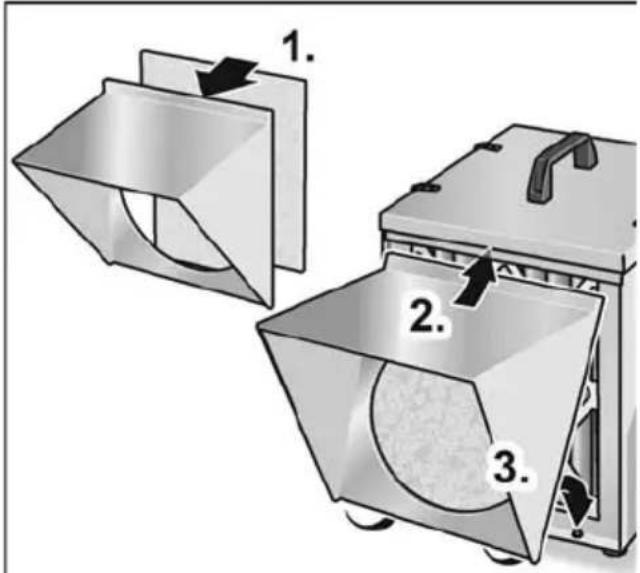

Sätta dit/byta sughuven Sughuv för blandningsarbeten

■ Tryck dit förfilterduken G3 på sughuven för blandningsarbeten (1.).
■ Skjut in sughuven för blandningsarbeten under listen (2.) och se till att den hakar i nedtill (3.).

Idrifttagning

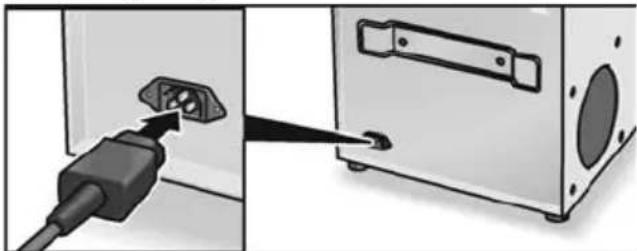

■ Sätt i nätkontakten i vägguttaget.

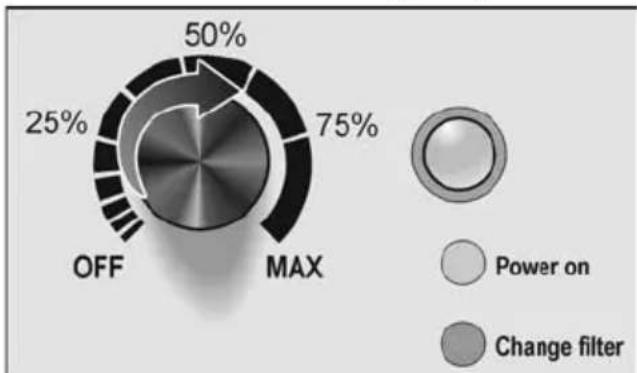

■ Vrid vridreglaget till önskad effekt (0–100 %). Fläktmotorn startar först efter ca 5–10 s (elektronikkontrollprogrammet körs först)
- Kontrollampan lyser grönt: tillräckligt luftflöde och filtren därmed ok. - Kontrollampan lyser rött: för litet luftflöde, byt filtren.

Arbetsanvisningar

Vid arbeten med renoveringsmaskiner krävs separata säkerhetssugar som suger bort den stora mängden damm direkt vid maskinen. Det resterande findammet i rumsluften sugs därefter bort och filtreras av luftrenaren. På så sätt förhindrar man också att dammet sprids till andra områden.

I och med att filtren tar upp damm blir de mer och mer ogenomsläppliga, och den luftmängd som ska filtreras minskar stadigt tills den röda varningslampan tänds. Då måste filtren bytas ut mot nya.

Enheten har en LED-indikator (grön/röd) som anger att ett filter är igensatt.

• Om LED-lampan lyser rött måste G3- och G4-filtret eller F7 bytas ut.
  – Om varningslampan tänds med rött sken direkt efter bytet måste även H13-filtret bytas.

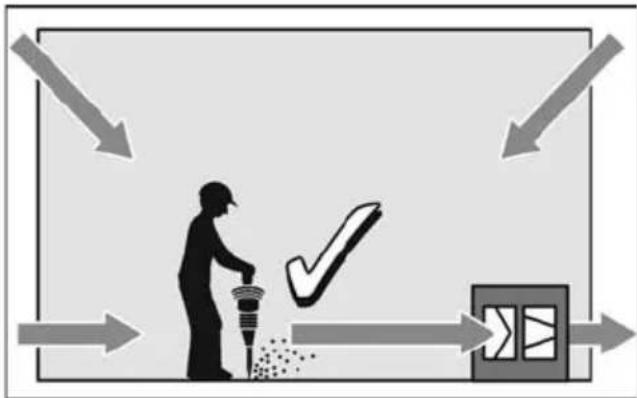

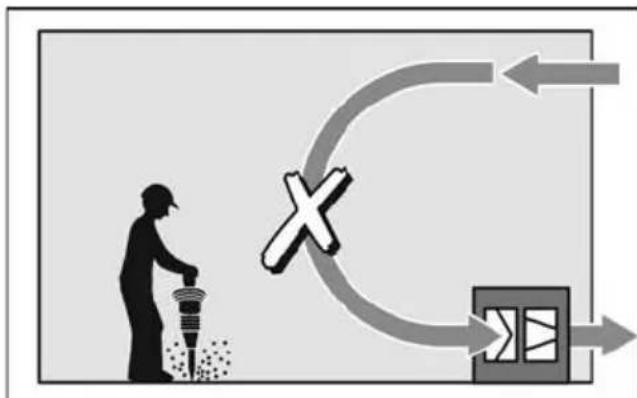

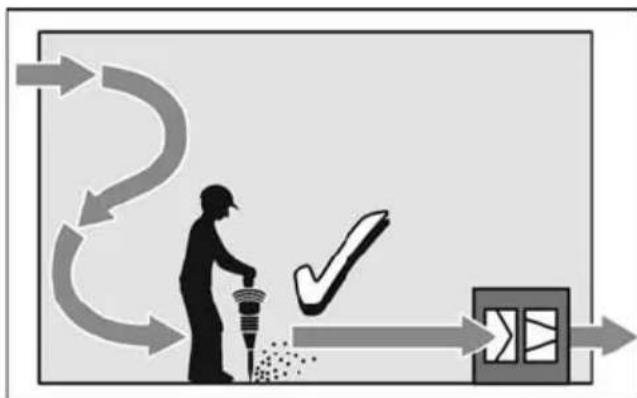

Arbetsområde

Användning som vakuumenhet

Med den här enheten kan lufttrycket i utrymmet som ska saneras minskas med hjälp av skyddsavdelare i plast och genomföringsslangar. Utrymmet är tätat mot andra områden med hjälp av plastväggar och frånluftsslangen leds ut utomhus eller in i ett annat område.

i OBS!

Luften i renoveringsutrymmet bör bytas ut minst tre gånger i timmen.

I ett utrymme med en yta på 30 m ^2 och en rumshöjd på 2,50 m kan VAC 800-EC byta ut luften mer än sex gånger i timmen med

de nya filtren G3 + G4 eller G3 + F7 eller G3 + G4 + H13.

Om du är säker på att dammet inte innehåller några giftiga beständsdelar kan du använda G3 + F7-filter. Om minsta misstanke om kvarts, mögel, kreosot eller asbestdamm föreligger, måste du använda G3 + G4 + H13-filter. Observera att asbestarbeten enbart får utföras av auktoriserade asbestföretag!

Under arbetet används maskinen normalt med nästintill högsta effekt för att ett tillräckligt undertryck ska kunna garanteras.

i OBS!

Stäng inte av enheten över natten, utan stryp den bara och låt den gå så att resten av dammet sugs upp. Om enheten stängs av under natten sprids findammet till andra områden efter att trycket har utjämnats.

Användning som luftrenare

Det går inte alltid att helt avskilja området som ska renoveras, om utrymmet t.ex. är för stort eller har komplicerade vinklar. I ett sådant fall kan enheten användas som luftrenare. Själva enheten ska placeras så nära det dammalstrande föremålet som möjligt.

Rekommendationer om filteranvändning:

– för damm från sten och gips osv.:

$$ \mathrm{G} 3 + \mathrm{G} 4 \text {eller G} 3 + \mathrm{F} 7 $$

- för farliga partiklar som mögelsporer, asbest osv.:

$$ \mathrm{G} 3 + \mathrm{G} 4 + \mathrm{H} 1 3 $$

Användning som fläkt

Om det krävs en effektiv ventilation på arbetsplatsen lämpar sig enheten för den här uppgiften. Andra möjliga användningsområden är påskyndande av torkningsprocessen för färg eller fyllmedel, ventilation av utrymmen och borttagning av kemiska ångor från arbetsområdet.

i OBS!

Enheten får inte användas utan filterinsatser. Minst G3 + G4-filter måste användas även på dammfria platser.

Luftväxlings-frekvens/h	3 x	6 x	9 x	1	5 x
m^2 vid H = 2,5 m	53	27	18	11
m^2 vid H = 3 m	44	22	15	9

Användning som redskap för luktborttagning

Med det aktiva kolfiltret G4-AK kan obehagliga lukter sugas bort från luften. Det aktiva kolfiltret G4-AK motsvarar för övrigt det vanliga G4-filtret och kan skjutas in där det brukar sitta.

i OBS!

Enheten fortsätter att gå en kort stund efter att den har stängts av.

Information om filteranvändning

För att det ska gå att garantera bästa möjliga prestanda hos enheten ska du se till att t.ex. det damm som bildas vid renoveringsarbeten med maskin sugs bort direkt vid maskinen med en säkerhetssug. FLEX-sortimentet omfattar maskiner som är utrustade med en sugadapter för att ansluta mobila säkerhetssugar i L-, M-, H-klassen för renoveringsarbeten.

Nedan visas uppskattat genomsnittligt filterbytesintervall:

Filter Stor	damm-mängd	Medelstor dammängd
Förfilter G3 3 per dag 2 per dag
Grovt damm-filter G4	1 per dag 1 var tredje dag
Fint damm-filter F7	1 per dag 1 var tredje dag
HEPA-filter H13	1 per månad	1 var tredje månad

Filter Liten	damm-mängd	Avslutande arbeten (finish)
Förfilter G3 1	per dag 1 varannandag
Grovt damm-filter G4	1 var tredje vecka	1 var tredje månad
Fint damm-filter F7	1 var tredje vecka	1 var tredje månad
HEPA-filter H13	1 var sjätte månad	1 var tolfte månad

För att maximera livscykeln hos fina dammfilter rekommenderar vi att du alltid använder ett G3-förfilter.

– G3-förfiltret fångar upp 80 % av partikelmassan (dammet)

– Det grova dammfiltret G4 fångar upp 90 % av partikelmassan (dammet)

– Det fina dammfiltret F7 fångar upp 80 % av partikelmassan med kornstorlek > 0,4 μm
- HEPA-filtret H13 fångar upp 99,95 % av kornstorlekar på 0,1–0,25 μm och är obligatoriskt när det finns misstanke om kvarts, mögel eller asbestdamm, så att MPPS-damm filtreras ordentligt.

Filtren uppfyller kraven i byggnormen vad gäller mängden insugningsluft.

Underhåll och skötsel

WARNING!

Dra ur nätkontakten innan du utför arbeten på luftrenaren.

Rengöring

WARNING!

När luftrenaren har använts ska den rengöras på plats i saneringsutrymmet.

■ Sug rent den utanpå och inuti med säkerhetssug om det är möjligt.
■ Torka av utsidan av huset med en fuktig trasa.

Reparationer

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

För vidare tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Sprängskisser och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Anvisningar om avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater Kasta inte elverktyg bland hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om el- och elektronikavfall och dess tillämpning i den nationella lagstiftningen ska förbrukade elverktyg samlas in separat och lämnas till miljöriktig återvinning.

OBS!

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

C ∈ -märkning

Vi intygar under ensamt ansvar att den under "Tekniska data" beskrivna produkten överensstämmer med följande standarder eller normativa dokument:

EN 60335 enligt bestämmelserna

idirektiven

EN 60335-1:2002 + A2:2006

EN 60335-2-40:2003 + A11:2004

EN 61000-3-2, EN 61000-3-3

EN 61000-6-2, EN 61000-6-3

EN 1822-4-5, EMC 2014/30/EU

LVD 2014/35/EU, MD 2006/42/EU

2009/125/EU, 327/2011/EU

RoHS 2011/65/EU

Ansvarig för tekniska underlag:

Tillverkaren och dennes representanter tar inget ansvar för skador och förlorad vinst till följd av driftavbrott som uppstår på grund av produkten eller för att produkten inte har kunnat användas. Tillverkaren och hans representant tar inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Tillbehör

G3 förfilterduk för filterskydd ca 15 Pa VFE VAC G3	477.699
G4 grovt dammfilter ca 45 Pa FE VAC G4 477.702
G4 aktivt kolfilter för filtrering av lukter ca 45 Pa	FE VAC G4-AK	477.710
F7 fint dammfilter 350 m3/60 Pa	FE VAC F7 477.729
H13 HEPA-filter 720 m3/190 Pa	FE VAC H13/HEPA 477.737
Kompakt frånluftsslang, ∅ 125 mm, utdragbar till 5 m	SH 125 x 5 m C 477.672
Frånluftsslang ∅ 125 mm, längd 88 m	SH 125 x 88 m PP	477.680
Sughuv för blandningsarbeten (t.ex. gipsdamm)	VAC-AT D315 477.664
Dammskyddsdörr DL 2,3 x 1,3 m PP 477.753
