BEDIENUNGSANLEITUNG VAC 800-EC Flex

Verwendete Symbole 3
Symbole am Gerät 3
Zu Ihrer Sicherheit .... 3
Technische Daten 5
Auf einen Blick 6
Gebrauchsanweisung 7
Wartung und Pflege 12
Entsorgungshinweise 12
C€-Konformität 12
Haftungsausschluss 13
Zubehör 13

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Luftreinigers lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Luftreinigern im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.
Dieser Luftreiniger ist nach dem Stand der Technik und den anerkannten sicherheits-technischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Gerät oder an anderen Sachwerten entstehen. Der Luftreiniger ist nur zu benutzen
- für die bestimmungsgemäße Verwendung,
- in sicherheitstechnisch einwandfreiem Zustand.
Die Sicherheit beeinträchtigende Störungen sind umgehend zu beseitigen.

Bestimmungsgemäße Verwendung

Der Luftreiniger VAC 800-EC ist bestimmt
- für den gewerblichen Einsatz in Industrie und Handwerk,
- zur Staubbekämpfung z. B. bei Renovierungsarbeiten, sowie schlechte Gerüche aus Räumen zu entfernen, um eine gesundheitlich unbedenkliche Raumluft zu gewährleisten. Bei der Verwendung der Filterklasse HEPA/H13 können Schimmelpilzsporen, Asbest und ähnliche Schadstoffe herausgefiltert werden.

Sicherheitshinweise für Luftreiniger

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Das Gerät nicht in der Nähe von brennbaren oder explosiven Flüssigkeiten betreiben.
■ Keine explosiven Dämpfe oder brennbare Flüssigkeiten absaugen.
■ Nicht in der Nähe von offenen Brennstellen, wie Kamine Öfen usw. betreiben, um zu verhindern, dass giftiges Kohlenmonoxid angesaugt wird.
■ Vor Inbetriebnahme das Gerät überprüfen, ob sich Gehäuse, Dichtungen und das Netzkabel in gutem Zustand befinden. Es dürfen keine Beschädigungen vorhanden sein. Verbogene Rahmen oder defekte Dichtungen können zu einem gefährlichen Staubaustritt führen.
■ Das Gerät niemals mit beschädigtem Stromnetzkabel betreiben. Das Kabel ist regelmäßig zu überprüfen und ggf. durch ein neues zu ersetzen.
■ Defekte Geräte sind umgehend zur Reparatur zu geben.
■ Das Gerät ist nur für den Betrieb in Innenräumen erlaubt und darf nicht Feuchtigkeit ausgesetzt werden und nicht in Pfützen oder stehendes Wasser gestellt werden.
Falls das Gerät unvorhergesehen nass werden sollte, den Netzstecker ziehen und das Gerät gründlich trocknen, bevor es weiter zum Einsatz kommt.
■ Beim Transport ist auf sicheren Stand des Gerätes zu achten.
■ Keine Gegenstände während des Betriebes z. B. Kleidungsstücke auf dem Gerät ablegen.
■ Die Luftöffnungen sind freizuhalten, wenn keine Schläuche angeschlossen sind.

• Es ist zu gewährleisten, dass saubere Filter in gutem Zustand verwendet werden. Bei verstopften Filtern kann es zur Überlastung des Motors führen. Es dürfen nur empfohlene Filter gemäß Vorgaben für den Standort verwendet werden.
  ■ Bei Wartungs-, Reparatur- und Reinigungsarbeiten ist das Gerät vom Stromnetz zu trennen.
  ■ Beim Hantieren mit verschmutzten Filtern sind Handschuhe und Atemschutzausrüstung vorgeschrieben.
  ■ Gebrauchte Filter sind in verschlossene Müllsäcke einzupacken und zu entsorgen.
  ■ Es dürfen nur Filter verwendet werden, die für dieses Gerät vorgesehen sind.
  ■ Zum Säubern des Luftreinigers keinen Wasserstrahl oder Druckluft verwenden, nur trocken absaugen, und mit feuchtem Tuch abwischen.
  ■ Das Gerät trocknen lassen, bevor neue Filter eingesetzt werden.

Technische Daten

		VAC 800-EC
Gerätetyp Luftreiniger
Maße (BxHxT) mm 390x508x373
Gewicht– mit Filter (G3 + G4 + H13)– ohne Filter	kg	11,07,2
Luftmenge– mit neuen Filtern (G3 + G4 + H13)– bei MAX-Einstellung und grünes Licht– bei verschmutzten Filtern und rotes Warnlicht	m3/h	ca. 544400 - 544≤400
Verschmutzungsvermögen der Filter Pa ca. 320
Lüftermotor
Leistung kW 0,17
Stromaufnahme A 1,7 - 1,45
Netzspannung	V ACHz	23050/60
Drehzahlbereich Lüfter 1/min ca. 0 - 3.930

Auf einen Blick

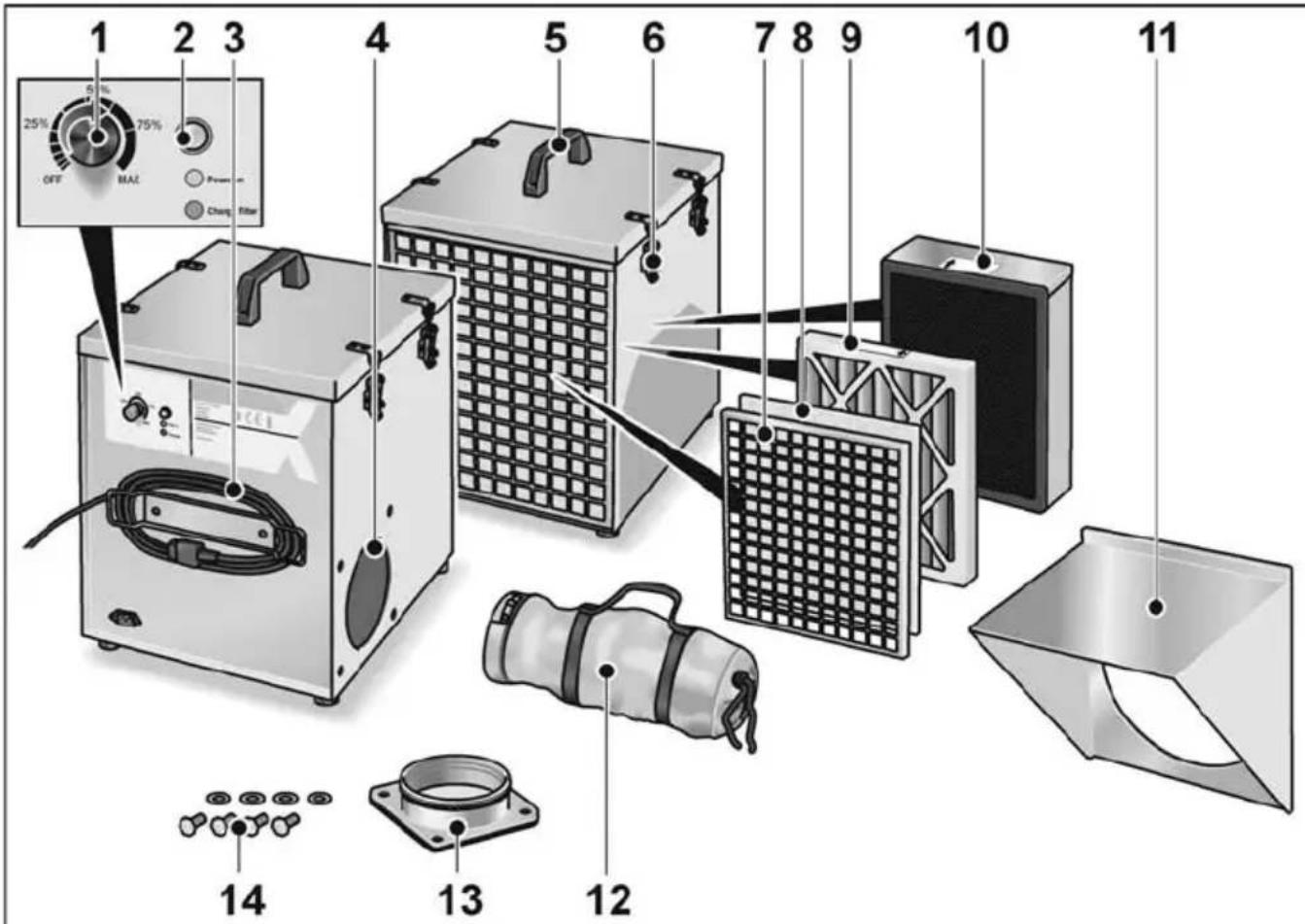

1 2 3 4 5 6 7 8 9 10 11 12 13 14 OFF MAX Power Champ Filter

1 Drehregler für Leistung
2 Kontrolldiode für Filterwechsel
3 Netzkabel 3,5 m mit Netzstecker
4 Abluftanschluss
5 Tragegriff
6 Verschlusslaschen
7 Frontgitter
8 Vorfilter-Vlies G3

9 Grobstaubfilter G4, G4-AK oder F7
10 Feinstaubfilter H13 HEPA
11 Absaughaube für Anmisch-Arbeiten (z. B. Gips), optional
12 Abluftschlauch kompakt, auf 5 m ausziehar
13 Abluftflansch
14 Befestigungsschrauben

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Luftreiniger den Netzstecker ziehen.

Vor der Inbetriebnahme

■ Luftreiniger und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.
■ Luftreiniger auf festem, ebenen Untergrund aufstellen.
■ Prüfen, ob alle Filter im Gerät vorhanden sind. Dazu oberen Deckel kurz abnehmen, danach wieder auflegen und mit den Laschen verschließen.

Abluftschlauch montieren

HINWEIS

Abluftschlauch anschließen und fachgerecht verlegen, damit die gefilterte Luft aus dem Raum hinausgeblasen wird, Ausblasöffnung außerhalb des Sanierungsraums.

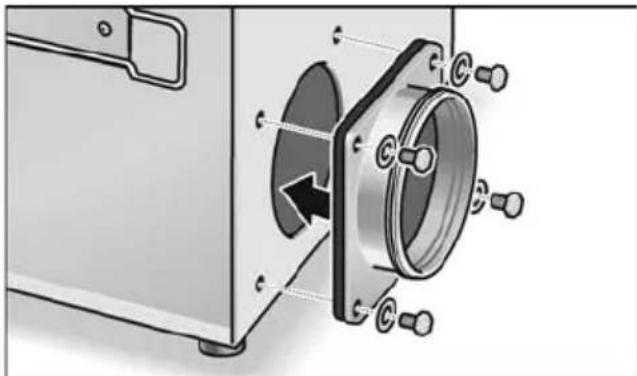

■ Schraube lösen, Abluftschlauch auf den Flansch schieben und Schraube der Spannschelle festziehen.

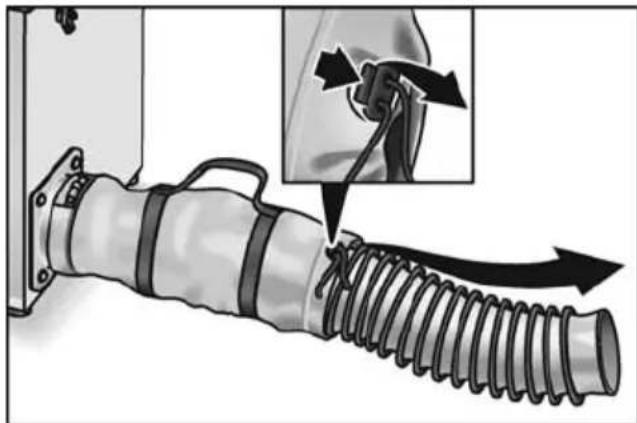

■ Schnürung lösen und Abluftschlauch herausziehen. Ausblasöffnung sollte sich außerhalb des Sanierungsraums befinden!

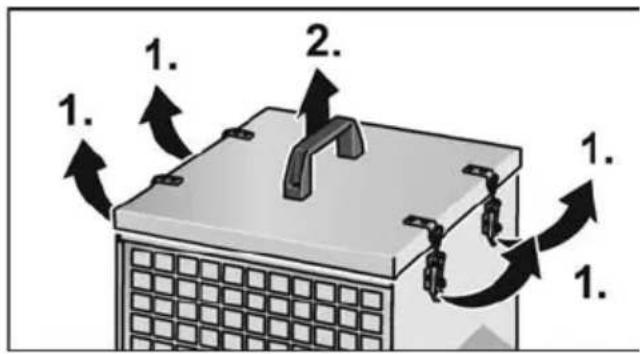

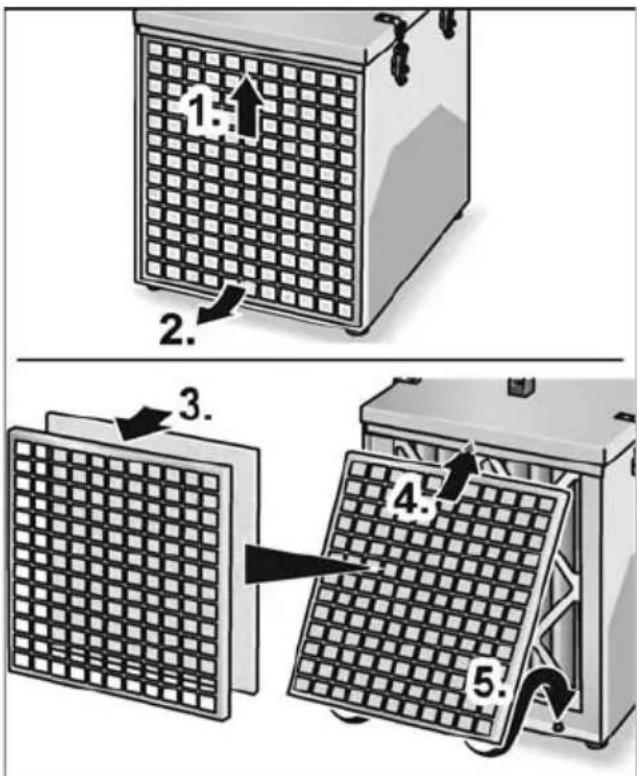

Filter einsetzen/wechseln Vorfilter-Vlies G3

1. 2. 3. 4. 5.

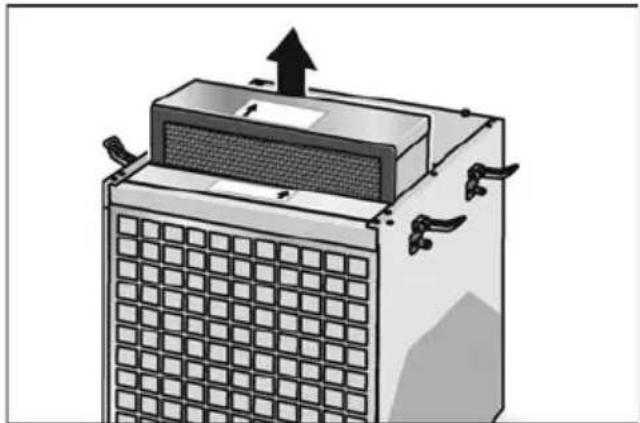

■ Frontgitter leicht nach oben drücken (1.) und nach vorn herausnehmen (2.).
■ Vorfilter-Vlies G3 in Frontgitter einsetzen (3.).
■ Frontgitter unter der Leiste einschieben (4.) und nach unten einrasten lassen (5.).

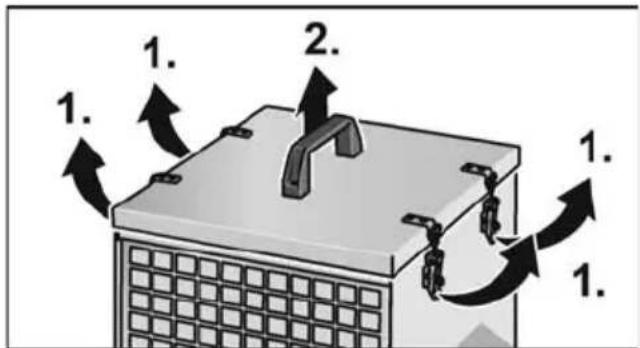

Grobstaubfilter G4, Aktivkohlefilter G4-AK, Feinstaubfilter F7

1. 2. 1. 1.

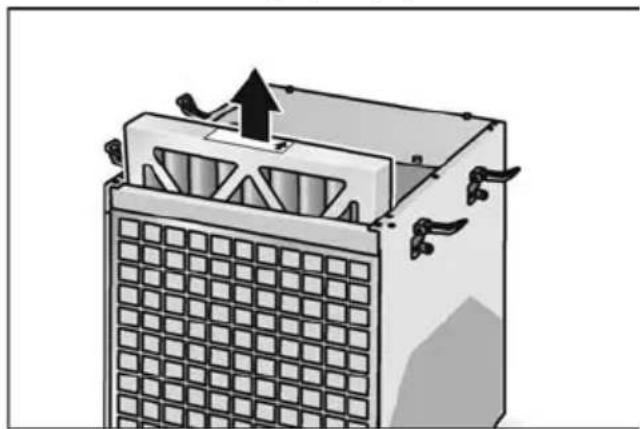

■ Verschlusslaschen öffnen (1.) und den Deckel am Tragegriff (2.) abnehmen.

■ Neuen Filter einsetzen (Grobstaubfilter G4, Aktivkohlefilter G4-AK, Feinstaubfilter F7). Dabei auf das richtige Einsetzen (Pfeil auf Filter) achten.

■ Deckel wieder aufsetzen und Verschlusslaschen schließen.

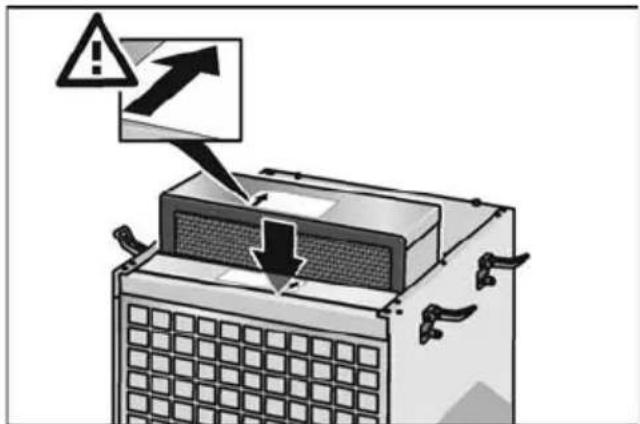

HEPA-Filter H13

1. 2. 1. 1. 1.

■ Verschlusslaschen öffnen (1.) und den Deckel am Tragegriff (2.) abnehmen.

■ HEPA-Filter H13 entnehmen.

■ Neuen HEPA-Filter H13 einsetzen. Dabei auf das richtige Einsetzen (Pfeil auf Filter) achten.

■ Deckel wieder aufsetzen und Verschlusslaschen schließen.

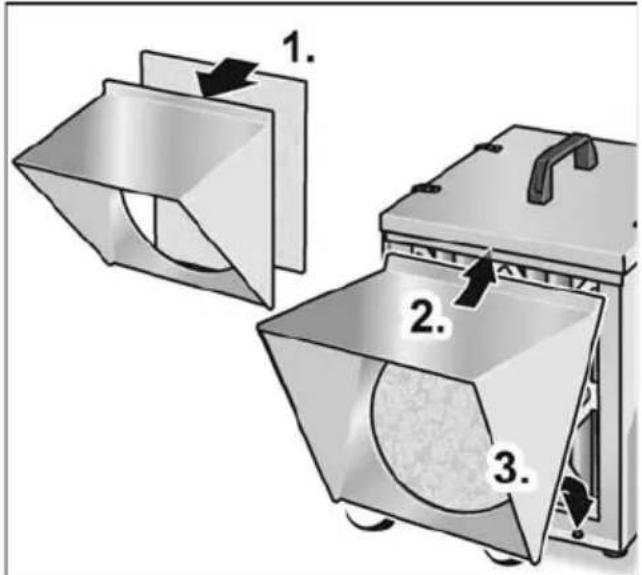

Absaughaube einsetzen/wechseln Absaughaube für Anmisch-Arbeiten

■ Vorfilter-Vlies G3 an Absaughaube für Anmisch-Arbeiten andrücken (1.).
■ Absaughaube für Anmisch-Arbeiten unter der Leiste einschieben (2.) und nach unten einrasten lassen (3.).

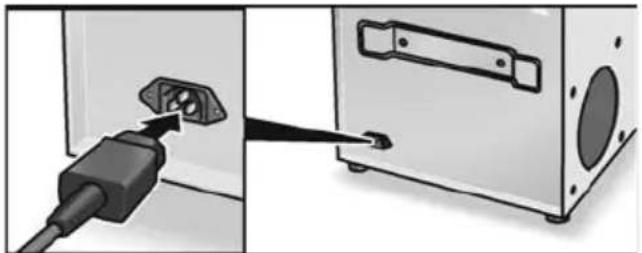

Inbetriebnahme

■ Netzstecker in die Steckdose stecken.

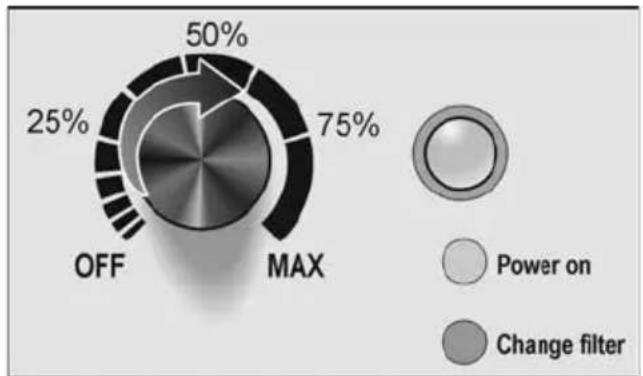

■ Drehregler auf gewünschte Leistung drehen (0-100 %). Lüftermotor startet erst nach ca. 5-10 s (Elektronikprüfprogramm läuft vorher ab)

• Kontrolldiode leuchtet grün: Luftdurchsatz ausreichend und somit Filter i.O.
• Kontrolldiode leuchtet rot: Luftdurchsatz zu niedrig, Filter sind zu wechseln.

Arbeitshinweise

Bei Arbeiten mit Renovierungsmaschinen sind separate Sicherheitssauger notwendig, um die hohe Staubmenge direkt an der Maschine abzusaugen. Der übrig bleibende Feinstaub in der Raumluft wird dann vom Luftreiniger abgesaugt und abgefiltert. Somit wird auch verhindert, dass sich Staub in andere Bereiche ausbreitet.

Durch die Aufnahme von Staub werden die Filter mehr und mehr undurchlässig, und die zu filternde Luftmenge verringert sich stetig, bis die rote Warnleuchte aufleuchtet. Dann müssen die Filter durch neue ersetzt werden. Das Gerät ist mit einer LED-Anzeige (grün/rot) ausgestattet, die auf einen verstopften Filter hinweist.

• Wenn die LED rot leuchtet, müssen die G3- und G4-Filter oder F7 ausgetauscht werden.
• Wenn nach dem Wechsel die Warnleuchte sofort wieder rot aufleuchtet, muss auch der H13-Filter ausgetauscht werden.

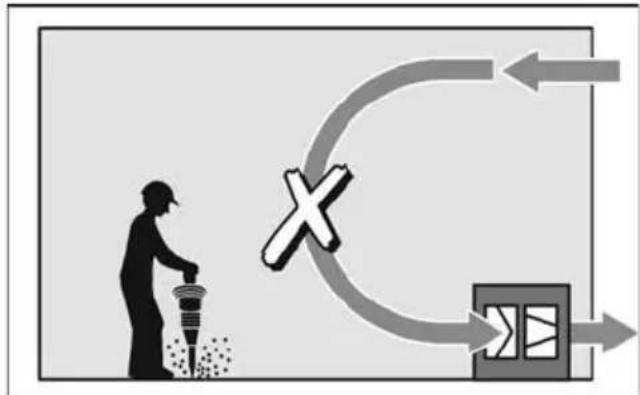

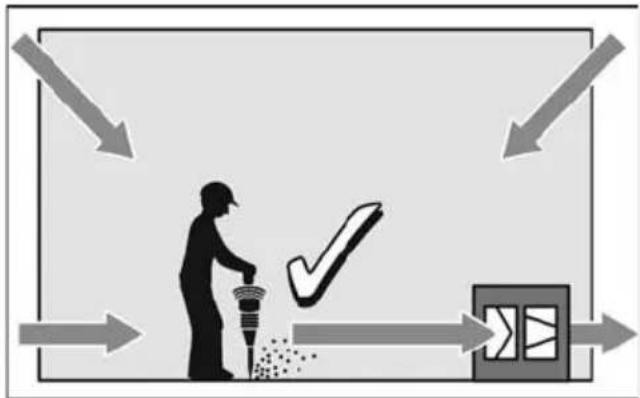

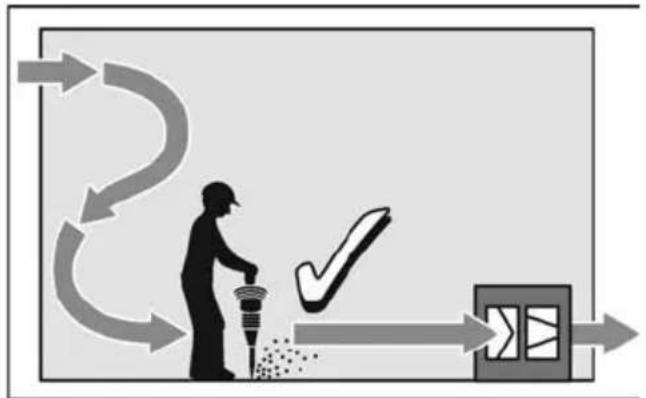

Arbeitsbereich


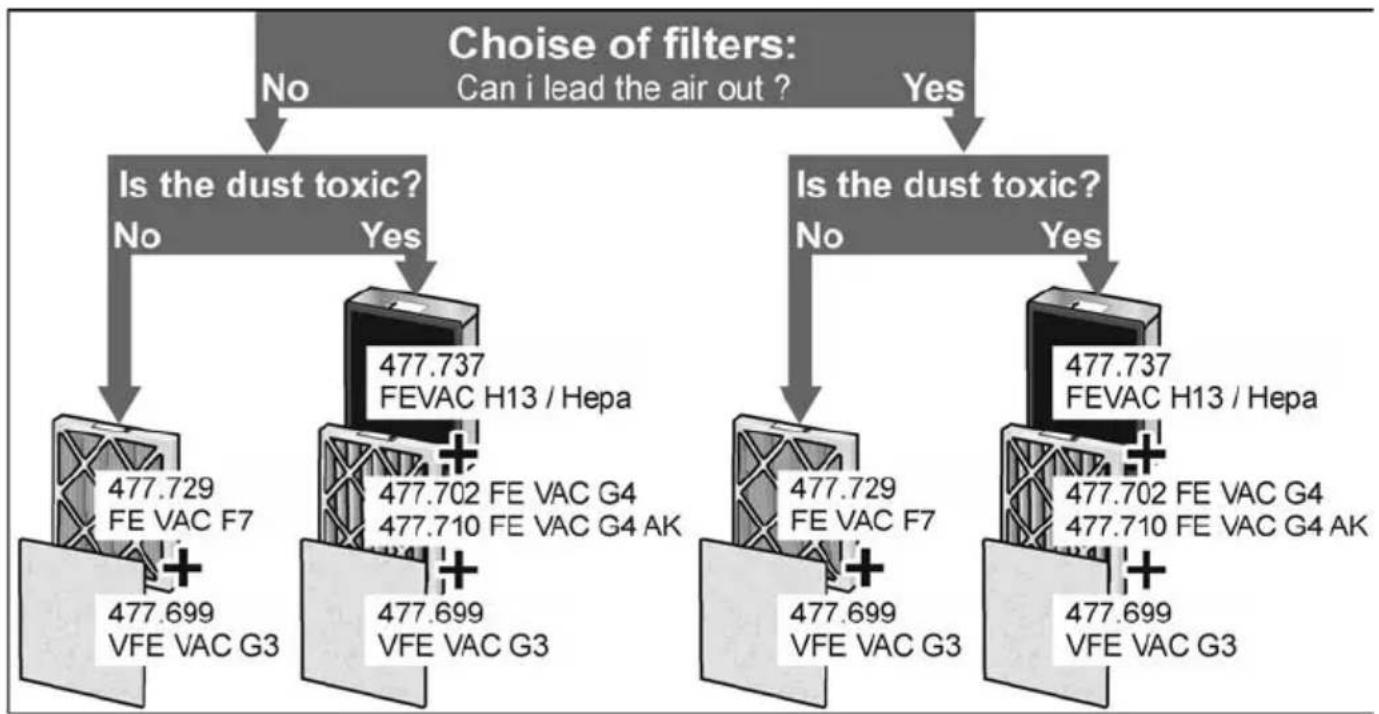

Wahl der Filter

Verwendungsarten

Verwendung als Unterdruckeinheit

Mit dem Gerät kann der Luftdruck in dem zu sanierenden Raum mithilfe von Kunststoffschutzteilern und Durchführungsschläuchen reduziert werden. Der Raum ist gegenüber anderen Bereichen mit Kunststoffwänden abgedichtet und der Abluftschlauch wird nach außen oder in einen anderen Bereich geführt.

i HINWEIS

Die Luft im Renovierungsraum sollte mindestens dreimal pro Stunde ausgetauscht werden.

In einem Raum mit einer Fläche von 30m²

und einer Raumhöhe von 2,50 m kann der VAC 800-EC die Luft mehr als sechs Mal pro Stunde mit den neuen Filtern G3 + G4 oder G3 + F7 oder G3 + G4 + H13 austauschen.

Wenn Sie sicher sind, dass der Staub keine giftigen Bestandteile enthält, können Sie G3 + F7-Filter verwenden. Wenn auch nur der geringste Verdacht auf Quarz, Schimmel, Kreosot oder Asbeststaub besteht, müssen Sie G3 + G4 + H13-Filter verwenden. Bitte beachten Sie, dass Asbestarbeiten nur von autorisierten Asbestunternehmen ausgeführt werden dürfen!

Während des Betriebs wird die Maschine normalerweise nahe der Höchstleistung betrieben, um einen ausreichenden Unterdruck sicherzustellen.

i HINWEIS

Das Gerät nicht über Nacht ausschalten, sondern nur drosseln und weiterlaufen lassen, damit der restliche Staub abgesaugt wird. Wenn das Gerät für die Nacht ausgeschaltet wird, verteilt sich, nach Druckausgleich, der Feinstaub in andere Bereiche.

Verwendung als Luftreiniger

Der zu renovierende Bereich kann nicht immer vollständig abgetrennt werden, wenn z. B. der Raum zu groß oder kompliziert verwinkelt ist. In diesem Fall kann das Gerät als Luftreiniger verwendet werden. Das Gerät selbst ist so nah wie möglich an dem staubproduzierenden Gegenstand zu platzieren.

Empfehlung zur Verwendung der Filter:

$$ \begin{array}{l} G 3 + G 4 \text { oder } G 3 + F 7 \ \text { Schimmelsporen, Asbest usw.: } \ \mathrm{G} 3 + \mathrm{G} 4 + \mathrm{H} 1 3 \ \end{array} $$

- für Stäube aus Stein und Gips usw.:

- für gefährliche Stäube wie z. B.

Verwendung als Gebläse

Wenn auf der Baustelle eine effektive Belüftung erforderlich ist, eignet sich das Gerät für diese Aufgabe. Weitere mögliche Anwendungen sind die Beschleunigung des Trocknungsprozesses von Farbe oder Füllstoff, die Belüftung von Räumen und das Entfernen von chemischen Dämpfen aus dem Arbeitsbereich.

i HINWEIS

Das Gerät darf nicht ohne Filtereinsätze betrieben werden. Mindestens G3 + G4-Filter müssen auch an staubfreien Standorten verwendet werden.

Luftwechselrate/Std.	3x 6x 9x 15x
m^2 bei H = 2,5 m	53 27 18 11
m^2 bei H = 3 m	44 22 15 9

Verwendung als Desodorierungsmittel Mit dem Aktivkohlefilter G4-AK können störende Gerüche aus der Luft abgesaugt werden. Der Aktivkohlefilter G4-AK entspricht ansonsten dem regulären G4-Filter und wird an dessen Einschubfach eingeschoben.

i HINWEIS

Nach dem Ausschalten läuft das Gerät noch kurze Zeit nach.

Angaben zur Verwendung der Filter

Um die bestmögliche Leistung des Gerätes zu gewährleisten, ist sicherzustellen, dass z. B. der durch maschinelle Renovierungsarbeiten anfallende Staub direkt an der Maschine mit einem Sicherheitssauger abgesaugt wird. Das FLEX-Sortiment umfasst Maschinen, die mit einem Absaugadapter ausgestattet sind, um mobile Sicherheitssauger L, M, H-Klasse für Renovierungsarbeiten anzuschließen. Nachfolgend der durchschnittlich geschätzte Filterwechsel-Intervall:

Um den Lebenszyklus von Feinstaubfiltern zu maximieren, wird empfohlen, stets einen Vorfilter G3 zu verwenden.

– Der Vorfilter G3 erfasst 80 % der Partikelmasse (Staub)
– Der Grobstaubfilter G4 erfasst 90 % der Partikelmasse (Staub)
- Der Feinstaubfilter F7 erfasst 80 % der Partikelmasse mit Korngröße > 0,4 μm
– Der HEPA Filter H13 erfasst 99,95 % der Korngröße von 0,1 – 0,25 μm und ist vorgeschrieben, wenn der Verdacht auf Quarz, Schimmel oder Asbeststaub besteht, damit der MPPS-Staub ordnungsgemäß gefiltert wird.

Die Filter entsprechen den Forderungen der Bauordnung bezüglich der Ansaugluftmenge.

Wartung und Pflege

WARNUNG!

Vor allen Arbeiten am Luftreiniger den Netzstecker ziehen.

Reinigung

WARNUNG!

Nach der Benutzung ist der Luftreiniger noch im Sanierungsraum zu säubern.

■ Nach Möglichkeit mit Sicherheitssauger innen und außen absaugen.
■ Gehäuse außen mit feuchtem Tuch abwischen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Weiteres Zubehör den Katalogen des Herstellers entnehmen.

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage:

www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

-Konformität

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60335 gemäß den Bestimmungen der Richtlinien EN 60335-1:2002 + A2:2006 EN 60335-2-40:2003 + A11:2004 EN 61000-3-2, EN 61000-3-3 EN 61000-6-2, EN 61000-6-3 EN 1822-4-5, EMC 2014/30/EU LVD 2014/35/EU, MD 2006/42/EU 2009/125/EU, 327/2011/EU RoHS 2011/65/EU

Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Zubehör

G3 Vorfilter-Vlies für Filterschutz ca. 15 Pa VFE VAC G3 477.699
G4 Grobstaubfilter ca. 45 Pa FE VAC G4 477.702
G4 Aktivkohlefilter zur Geruchsfilterung ca. 45 Pa	FE VAC G4-AK	477.710
F7 Feinstaubfilter 350 m3 / 60 Pa	FE VAC F7 477.729
H13 HEPA-Filter 720 m3 / 190 Pa	FE VAC H13 / HEPA 477.737
Abluftschlauch kompakt, ∅ 125 mm, auf 5 mausziehbar	SH 125 x 5 m C 477.672
Abluftschlauch ∅ 125 mm, Länge 88 m SH 125 x 88 m PP 477.680
Absaughaube für Anmisch-Arbeiten (z. B. Gipsstaub)	VAC-AT D315 477.664
Staubschutz-Tür DL 2,3 x 1,3 m PP 477.753

Contents

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Rille Bollard

Eckhard Rühle

Manager Research &

Development (R & D)

Klaus Peter Weinper

Head of Quality

Department (QD)

27.03.2019; FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Luftrenseren VAC 800-EC er beregnet

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsudelukkelse

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsfraskrivelse

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ansvarsfriskrivning

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax [phone]

[e-mail]

www.flex-tools.com
