Produkttype	Fjernkontroll for klimaanlegg (varmepumpe)
Merke	Panasonic
Modell	CZ-RTW1
Display	LCD-skjerm med driftsikoner
Taster	Retningstaster (opp, ned, venstre, høyre), Enter-tast, Tilbake-tast, Hurtigmeny-tast, Hovedmeny-tast, Av/På-tast
Strømforsyning	2 AAA-batterier (ikke inkludert)
Hovedfunksjoner	Ukentlig programmering (6 programmer per dag), Stille-modus (3 nivåer), Turbo oppvarming (30/60/90 min), Feriemodus, fjernkontroll-lås, ECS-overstyring, elektrisk tilleggsvarme, sterilisering, ECS-modus Standard/Smart, energitelling, feilhistorikk
Soner	Opptil 2 temperatursoner
Språk	Fransk, engelsk, tysk, italiensk, spansk, dansk, svensk, norsk, polsk, tsjekkisk, nederlandsk, tyrkisk, finsk, ungarsk, slovensk, kroatisk, litauisk, portugisisk, bulgarsk, estisk, latvisk, rumensk, albansk, slovakisk, makedonsk, ukrainsk, gresk
Opplåsingskode	4-sifret passord (kan tilbakestilles)
Synkronisering av fjernkontroller	Opptil 2 fjernkontroller (RC-1 og RC-2)
Kompatibilitet	Panasonic klimaanlegg (luft-vann type)
Vedlikehold	Rengjør med en tørr klut; ikke bruk vann eller fuktig klut
Sikkerhet	Ikke demonter; ikke berør med våte hender; slå av strømmen ved installasjon av CNT-kabel; stopp bruk ved lukt av brent eller vanninntrengning
Generell informasjon	256-siders bruksanvisning tilgjengelig på flere språk; gratis nedlasting i PDF-format

Ofte stilte spørsmål - CZ-RTW1 PANASONIC

Hvordan endrer jeg språket på fjernkontrollen?

Gå til Hovedmeny > Personlige innst. > Språk. Velg ønsket språk fra listen (fransk, engelsk osv.) og bekreft.

Hvordan låser jeg fjernkontrollen?

Fra Hurtigmeny, velg Lås fjernkontroll. Bekreft med Ja. For å låse opp, trykk på en hvilken som helst tast og skriv inn 4-sifret kode.

Hva gjør jeg hvis jeg har glemt opplåsingskoden?

Når skjermen er i driftsstopp, trykk på Hurtigmeny og Tilbake samtidig i 5 sekunder. En tilbakestillingsskjerm vises; velg Reset for å tilbakestille passordet til 0000.

Hvordan programmerer jeg ukentlig timer?

Gå til Hovedmeny > Funksjonsinnst. > Ukeprogram. Velg en dag, og sett deretter opp til 6 programmer per dag (klokkeslett, på/av, modus, sonetemperatur). Du kan også kopiere et program fra en dag til en annen.

Hvordan aktiverer jeg Stille-modus?

I Hurtigmeny, velg Stille-modus. Velg nivå (1 til 3, der 3 er mest stille). Du kan også programmere en timer for Stille-modus fra menyen Stilleprogram.

Hvordan bruker jeg Turbo oppvarming?

I Hurtigmeny, velg Turbo oppvarming. Velg varighet (30, 60 eller 90 minutter). Systemet vil kjøre på full effekt for å nå innstilt temperatur raskere.

Hvordan stiller jeg inn feriemodus?

Gå til Hovedmeny > Funksjonsinnst. > Ferieprogram. Aktiver modusen og angi start- og sluttdato og klokkeslett. Under ferien kan systemet være av eller kjøre på redusert temperatur.

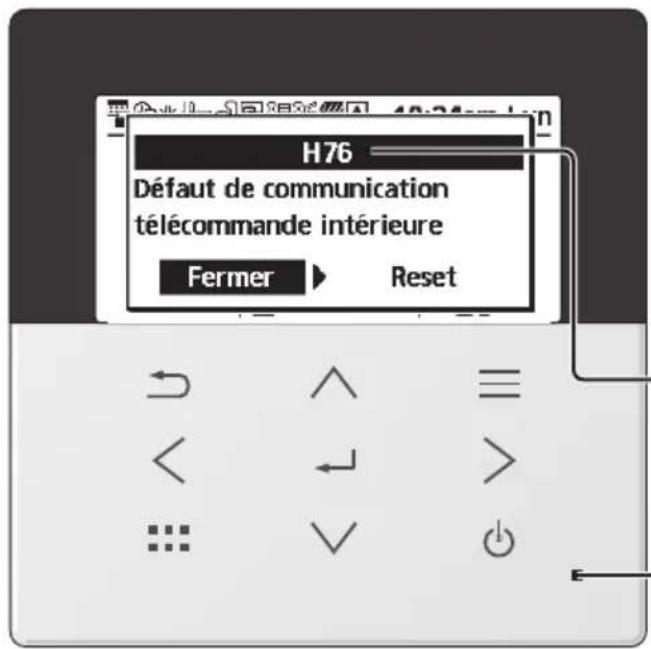

Hva betyr feilkodene som vises (H12, F16 osv.)?

Feilkoder indikerer funksjonsfeil. For eksempel, H12 = inkompatibel kapasitet, H76 = kommunikasjonsfeil fjernkontroll. Se delen Feilsøking i bruksanvisningen eller kontakt en autorisert installatør.

Hvordan rengjør jeg fjernkontrollen?

Bruk en tørr klut til å rengjøre skjerm og taster. Bruk aldri vann eller fuktig klut, da dette kan skade enheten.

Kan jeg bruke Panasonic Smart-appen med denne fjernkontrollen?

Ja, med en valgfri nettverksadapter. Se delen Informasjon om tilkobling til nettverksadapter i bruksanvisningen. Sørg for å følge sikkerhetsinstruksjonene og lås smarttelefonskjermen for å unngå utilsiktede handlinger.

BRUKSANVISNING CZ-RTW1 PANASONIC

Panasonic®

Bruksanvisning

Kablet fjernkontroll

Modellnr. CZ-RTW1

Before operating the unit, please read these operating instructions thoroughly and keep them for future reference. Before installation, the installer should: Read the Installation Instructions, then request the customer keep them for future reference.	2-19	English (EN)
Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas para futuras consultas. Antes de la instalación, el instalador debe: Lea las Instrucciones de instalación y pida al cliente que las conserve para futuras consultas.	20-37	Español (ES)
Prima di utilizzare l’unità, leggere attentamente le istruzioni e conservare questo opuscolo per potervi fare riferimento in futuro. Prima dell’installazione, l’installatore deve: Leggere le istruzioni d’installazione, quindi richiedere al cliente di conservarle per riferimento futuro.	38-55	Italiano (IT)
Lees voordat u de unit gebruikt deze gebruiksaanwijzing zorgvuldig door en bewaar hem voor later gebruik. Vóór de installatie moet de installateur: de installatiehandleiding lezen en de klant vragen om hem voor later gebruik te bewaren.	56-73	Nederlands (NL)
Протоú θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά. Πριν από την εγκατάσταση, ο τεχνικός εγκατάστασης θα πρέτει: Να διαβάσει τις Οδηγίες εγκατάστασης και κατόπτιν να ζητήσει από τον πελάτη να τις φυλάξει για μελλοντική χρήση.	74-91	Ελληνικά (EL)
Před zahájením používání jednotky si pečlivě přečtěte tento návod k použití a uchovejte jej k pozdějšímu nahlédnutí. Před instalaci by měl technik provádějící instalaci: Prostudovat instalační pokyny a poté požádat zákazníka, aby si je uschoval pro budoucí použití.	92-109	Český (CS)
Avant d’utiliser l’appareil, veuillez lire ce mode d’emploi dans son intégralité et conservez-le pour toute référence ultérieure. Avant de commencer l’installation, l’installateur doit : Lire les instructions d’installation, puis demander au client de les conserver pour plus tard.	110-127	Français (FR)
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf. Vor der Installation sollte der Installateur Folgendes tun: Die Installationsanleitung lesen und den Kunden bitten, diese als künftige Referenz aufzubewahren.	128-145	Deutsch (DE)
Üniteyi çalıştırmadan önce, lütfen bu çalıştırma talimatlarını dikkatlice okuyunuz ve ileride kullanmak üzere muhafaza ediniz. Tesisatçı kurulumdan önce şunları yapmalıdır: Kurulum talimatlarını okumalı ve müşteriden ileride referans için bunları saklamasını istemelidir.	146-163	Türkçe (TR)
Läs dessa driftsanvisningar noggrant innan enheten används, och bevara dem för framtida bruk. Innan installationen ska installatören: Läsa installationsanvisningarna och sedan säga åt kunden att bevara dem för framtida bruk.	164-181	Svenska (SV)
Lue nämä käyttöohjeet huolellisesti ennen laitteen käyttöä ja säilytä ne tulevan tarpeen varalle. Asentajan täytyy lukea asennusohjeet ennen asennusta ja pyytää asiakasta säilyttämään ne tulevan tarpeen varalle.	182-199	Suomi (FI)
Les disse driftsinstruksjonene grundig før enheten betjenes, og oppbevar dem fremtidig referanse. Før installasjonen må installatören: Les installasjonsinstruksjonene og be deretter kunden om å oppbevare dem fremtidig referanse.	200-217	Norsk (NO)
Przed przystąpieniem do obsługi urządzenia należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją w celu ponownego wykorzystania w przyszłości. Przed przystąpieniem do instalacji instalator powinien: Zapoznać się z instrukcją instalacji, a następnie poprosić klienta o zachowanie jej do wykorzystania w przyszłości.	218-235	Polski (PL)
A rendszer használata előtt, kérjük, alaposan olvassa el ezeket a használati utasításokat, majd tegye el azokat a későbbi felhasználáshoz. A beszerelés előtt a szerelőnek: El kell olvasnia a beszerelési útmutatót, majd fel kell kérnie az ügyfelet, hogy őrizze meg, hogy a későbbiekben bármikor fellapozható legyen.	236-253	Magyar (HU)

Takk for at du kjøpte Panasonic-produktet.

Enhver oversettelse til et annet språk skal anses som referanse, og den engelske versjonen skal gjelde i alle tilfeller.

Illustrasjonene i denne håndboken er kun for forklaringsformål og kan avvike fra den faktiske enheten. De kan endres uten varsel.

Innholdsfortegnelse

Sikkerhetstiltak 2-3

Fjernkontrollens knapper og display 4-5

Initialisering 6

Hurtigmeny 7

Slik bruker du hurtigmenyen 8-12

Menyer 13-17

1 Funksjonsoppsett ......13-14

1.1 Uketimer

1.2 Ferietimer

1.3 Stilletimer

1.4 Stilleprioritet

1.5 Romvarmer

1.6 Tankvarmer

1.7 Sterilisering

1.8 VV-modus

2 Systemkontroll 15

2.1 Energiovervåking

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeovn

3 Personlig oppsett 16-17

3.1 Fjernkontroll nr.

3.2 Berøringslyd

3.3 LCD-kontrast

3.4 Bakgrunnsbelysning

3.5 Bakgrunnsbelysningsintensitet

3.6 Klokkeformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Låsekode

Feilsøking 18

Informasjon 19

Sikkerhetsregler

For å forhindre personskade, skade på andre eller eiendomsskade, vennligst følg følgende: Feil betjening på grunn av manglende overholdelse av instruksjonene nedenfor kan forårsake skade eller skade, alvorlighetsgraden er klassifisert som nedenfor:

Dette apparatet er ikke beregnet for tilgjengelighet for allmennheten.

ADVARSEL

Dette skiltet advarer om død eller alvorlig skade.

FORSIKTIG

Dette skiltet advarer om skade eller skade på eiendom.

Instruksjonene som skal følges, er klassifisert med følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er OBLIGATORISKE.

ADVARSEL

Dette kan forårsake elektrisk støt eller antennelse.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke tørk med våte kluter eller vask i vann.

Denne applikasjonen er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de er under tilsyn eller instruksjon om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å sikre at de ikke leker med apparatene.

Be om installasjon kun fra kjøpsstedet eller en installatør.

- Hvis ikke, kan det forårsake elektrisk støt eller antennelse.

Slå av strømmen når du installerer CNT-kabel. - Hvis ikke, kan det forårsake elektrisk støt eller antennelse.

Bruk kun de angitte delene ved installasjon av CNT-kabel og utfør installasjonen korrekt i henhold til instruksjonene.

- Unnlatelse av dette kan forårsake elektrisk støt eller antennelse.

Sørg for at kablene er installert riktig slik at ytre krefter ikke kan påvirke dem. - Unnlatelse av dette kan føre til overoppheting som kan føre til antennelse.

Stopp bruken så snart problemer eller feil oppdages, og koble fra strømtilførselen til tilkoblede apparater.

• Unnlatelse av dette kan forårsake røyk, antennelse, elektrisk støt eller brannskader. • Eksempler på problemer og feil:
• Det lukter brent
• Vann eller fremmedlegemer har kommet inn
• Be omgående om reparasjon fra kjøpsstedet eller installatøren.

FORSIKTIG

Før du kobler til ledninger og kabler, utlad eventuell statisk elektrisitet.

- Unnlatelse av dette kan forårsake feilfunksjon.

Kontroller følgende krav på forhånd:

- Det skal ikke være noen unormalitet i klimaanlegget, for eksempel endring av luftstrøm. Sørg for at det ikke finnes gjenstander som lett kan forskyves på grunn av luftstrømmen som blåser direkte på dem. De falne eller flyttede gjenstandene kan føre til fare som brann, skade osv.

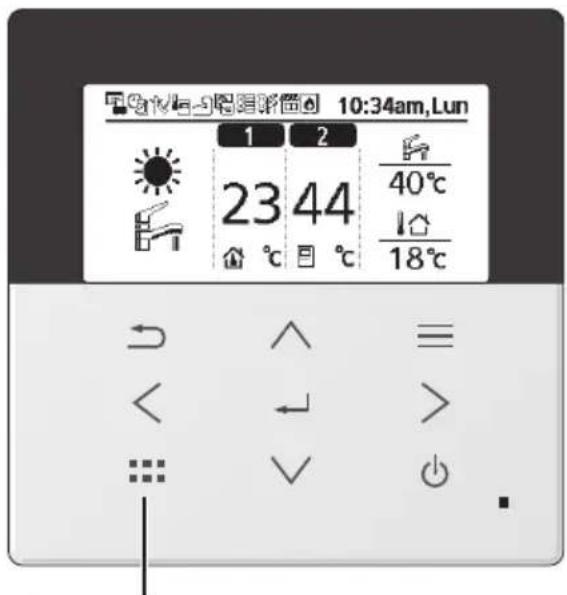

Knapper og display på fjernkontrollen

LCD-displayet som vises i denne håndboken er kun for illustrasjonsformål og kan avvike fra den faktiske enheten.

Knapper / Indikator

① Hurtigmeny-knapp Tilbake-knapp Går tilbake til forrige skjermbilde LCD-display (Faktisk - Mørk bakgrunn med hvite ikoner) Hovedmeny-knapp For funksjonsinnstilling 5 PÅ/AV-knapp Starter/stopper drift Driftsindikator ⑥ Lyser under drift, blinker ved alarm.

Trykk i midten

Kryssknapper

Velger et element.

Ingen hanske

Ingen penn

Enter-knapp

Bekrefter valgt innhold.

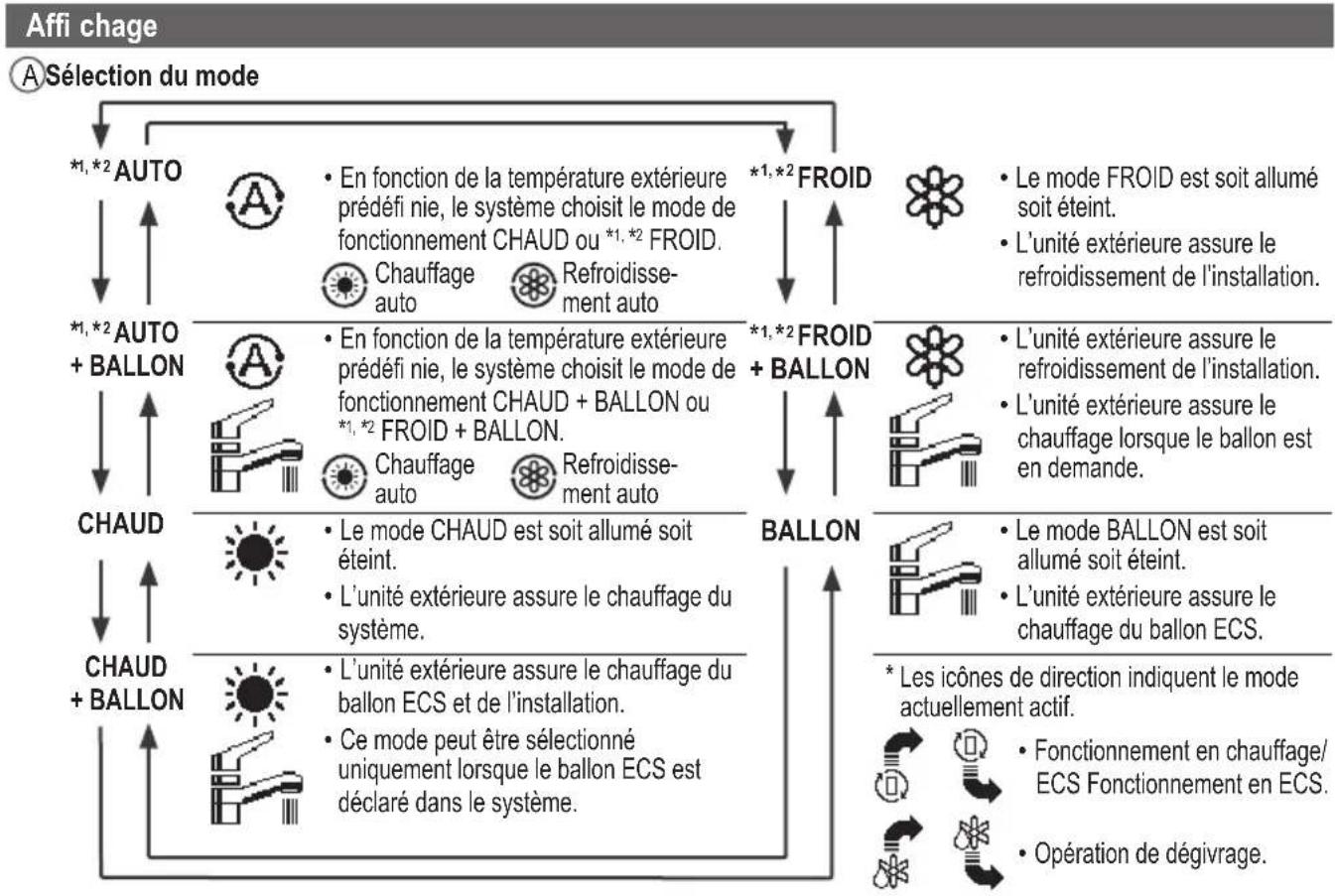

A Mode selection
	*1, *2 AUTO	·Depending on the preset outdoor temperature, the system selects HEAT or *1, *2 COOL operation mode.	*1, *2 COOL operation is either turned ON or OFF. ·The outdoor unit provides cooling to the system.
	*1, *2 AUTO + TANK	·Depending on the preset outdoor temperature, the system selects HEAT + TANK or *1, *2 COOL + TANK operation mode.	*1, *2 COOL + TANK ·The outdoor unit provides cooling to the system. ·The outdoor unit provides heating when boiling tank.
	HEAT	·HEAT operation is either turned ON or OFF. ·The outdoor unit provides heat to the system.	TANK operation is either turned ON or OFF. ·The outdoor unit provides heat to the water tank.
	HEAT + TANK	·The outdoor unit provides heat to the water tank and the system. ·This mode can be selected only when the water tank is installed.	* The direction icons point to the currently active mode. Room operation / Tank operation. Deice operation.
B Operation icons The status of operation is displayed. Icon will not display (under operation OFF screen) whenever operation is OFF except weekly timer. Holiday operation status Weekly Timer operation status Quiet operation status Zone: Room Thermostat →Internal sensor status Powerful operation status Demand Control or SG ready or SHP status Room Heater status Tank Heater Status Solar status Bivalent status (Boiler)
C Temperature of each zone
D Time and day
E Water Tank temperature
F Outdoor temperature
G Sensor type/Set temperature type icons
	Water Temperature →Compensation curve	Water Temperature →Direct	Pool only
	Room Thermostat →External	Room Thermostat →Internal	Room Thermistor

* Systemet er låst for drift uten COOL-modus. Det kan bare låses opp av autoriserte installatører eller våre autoriserte servicepartnere. * Vises bare når COOL-modus er låst opp (dvs. når COOL-modus er tilgjengelig).

Før du begynner å installere de ulike menyinnstillingene, må du starte fjernkontrollen ved å velge betjeningsspråk og stille inn dato og klokkeslett riktig.

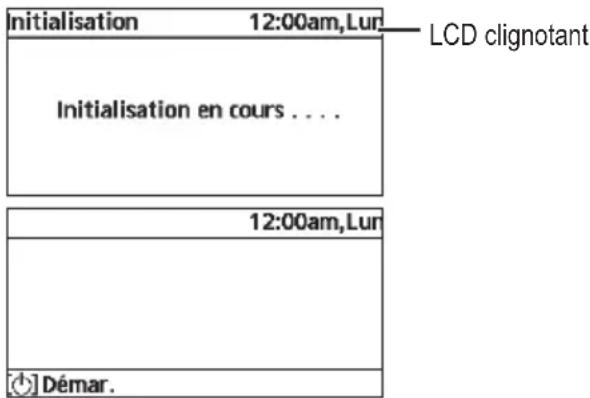

Når strømmen slås på for første gang, blir innstillingsskjermen vist automatisk. Den kan også stilles inn fra personlige innstillinger i menyen.

Vent mens displayet initialiseres. Når initialiseringsskjermen er ferdig, går den over til normal skjerm.

① Ved første strøm på, vil initialiseringsskjermen vises på den andre fjernkontrollen. ② Etter at installatøren har valgt "Dual" i oppsettet for fjernkontrollen, vent i minst 30 sekunder for synkronisering mellom hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) før du bruker denne andre fjernkontrollen.

*MERK: Alle knapper er deaktivert på den andre fjernkontrollen til synkroniseringsprosessen er fullført.

③ Deretter er denne fjernkontrollen klar til bruk.

*MERK: Eventuelle justeringer på RC-2 vil bli reflektert på RC-1 og omvendt. Generelt vil det være rundt 10 sekunders inaktivitet nødvendig for synkronisering mellom RC-1 og RC-2. Noen ganger vil det dukke opp en popup-melding om "RC-1 & RC-2 sync. in progress!" når RC-2 prøver å synkronisere med RC-1.

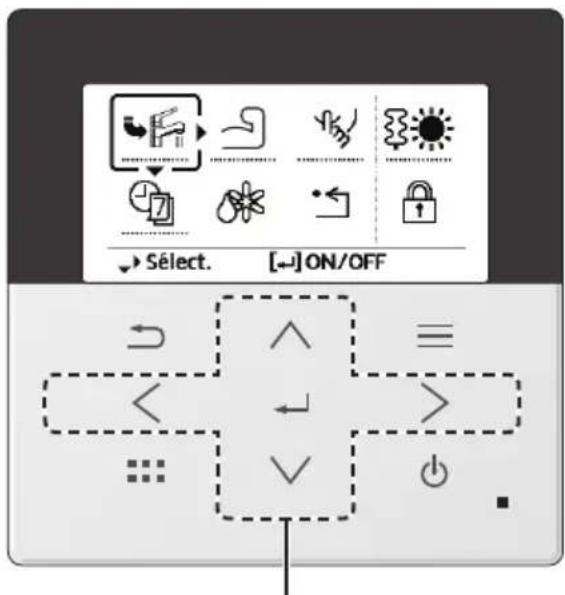

Etter at de første innstillingene er fullført, kan du velge en hurtigmeny fra følgende alternativer og redigere innstillingen.

① Trykk for å vise hurtigmenyen.

② Bruk ^ for å velge meny.

③ Trykk ← for å slå av/på valgmenyen.

For å returnere til hovedskjermen,

Trykk på eller .

Force DHW

Velg dette ikonet for å slå Tank DHW på eller av.

Trykk ← for å bekrefte valget.

- Force DHW er slått av.

- Force DHW er slått på.

Merk:

• Tvungen varmtvann er deaktivert når Tvungen varme er slått på.
• Når Tvungen varmtvann er slått av, skal drift og modus gå tilbake til forrige lagrede status.

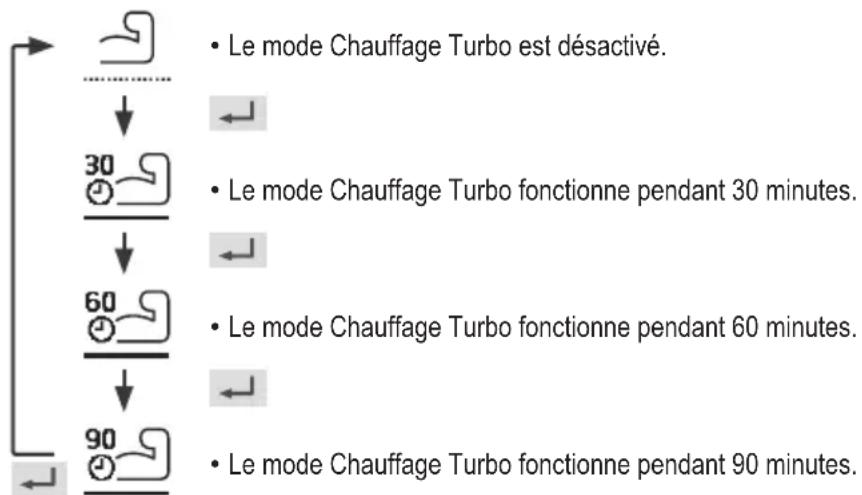

Kraftig

Velg dette ikonet for å betjene varme-/kjølesystemet kraftig.

Trykk ← for å bekrefte valget.

(Den kraftige driften starter omtrent 1 minutt etter at ← er trykket.)

Merk:

- Kraftig er deaktivert når drift er slått AV.

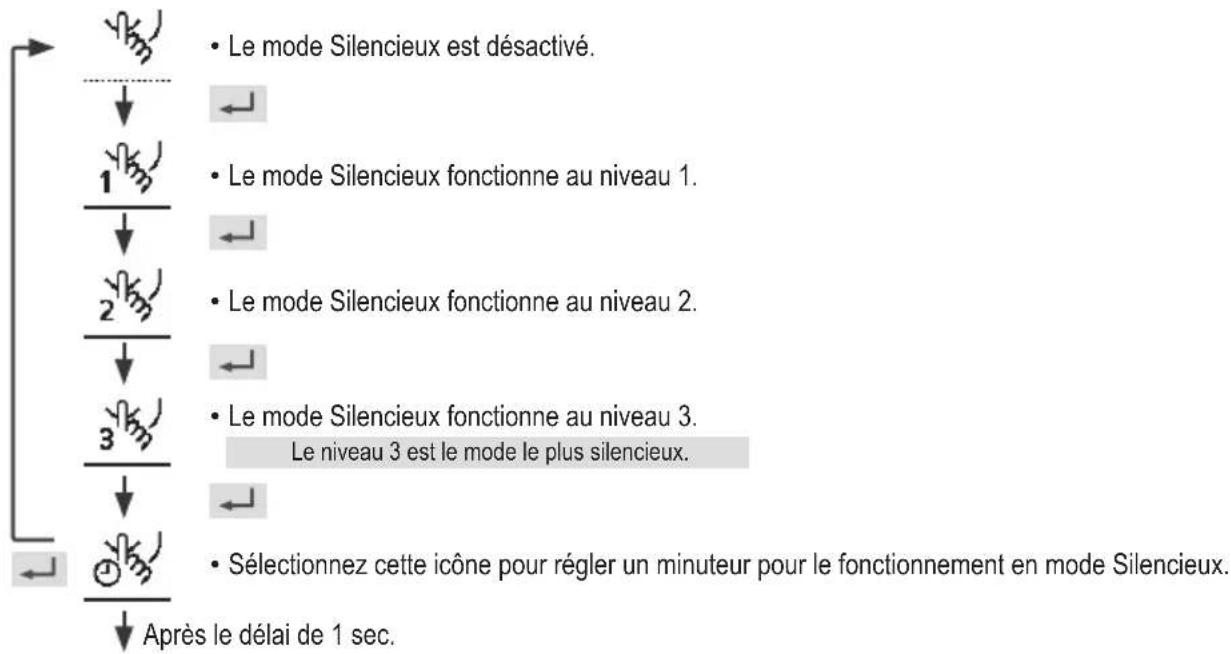

Stille

Velg dette ikonet for å betjene stille.

Trykk ← for å bekrefte valget.

(Den stille driften starter omtrent 1 minutt etter at ← er trykket.)

Tvungen varme

Velg for å tvinge varme på.

Trykk ← for å bekrefte valget ditt.

(Force Heater-modus starter omtrent 1 minutt etter at den er trykket inn.)

- Force Heater er slått av.

- Force Heater er slått på.

Merk:

- Force Heater er deaktivert når drift allerede er på, og "Disabled due to operation ON!" vil vises.

Deaktivert på grunn av drift PÅ!

[→]Lukk

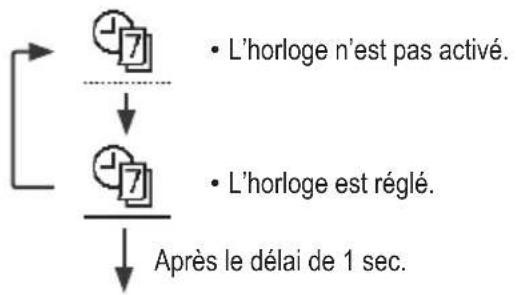

Ukentlig timer

Velg dette ikonet for å slette (avbryte) eller endre den forhåndsinnstilte ukentlige timeren.

Trykk ← for å bekrefte valget ditt.

Velg "Ja".

- Hvis du velger "Nei", vil skjermen gå tilbake til hovedskjermen.

- Tidsinnstilling: Velg Tidsinnstilling for å redigere den ukentlige timeren.

- Tidskopiering: Velg for å kopiere en tidsinnstilling.

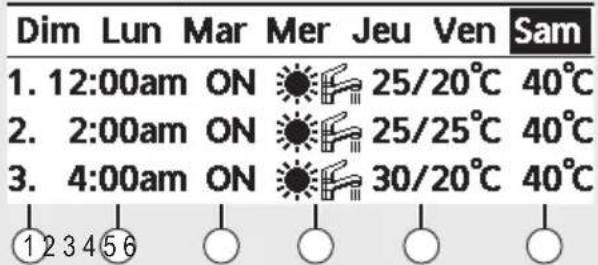

[Eksempel på et tidsur-oppsett]

Velg dagen(e) du ønsker å redigere med ^-knappene.

Hvis ikke alle 6 mønstrene er forhåndsinnstilt, vil denne skjermen vises.

① Velg mønster "1" \~ "6". ② Still inn timerens time og minutter. ③ Velg PÅ/AV for timeren. ④ Velg driftsmodus. - Velg modus med ^-knappene. ⑤ Still inn temperaturen for både sone 1 og 2 (hvis systemet ditt har 2-sone-innstillingen).

⑥ Still inn tanktemperaturen.

Merk:

• Timeren er deaktivert når Force Heater er slått på eller Heat-Cool SW er aktivert.
• Hvis du har forhåndsinnstilt ukestimeren på 2 soner, må du gjenta samme prosedyre med sone 2.

Tvungen avriming

Velg for å avrime frosne rør.

Trykk ← for å bekrefte valget ditt.

(Når modusen er akseptert, vil skjermen nedenfor vises.)

Forespørsel akseptert!

[→]Lukk

Feiltilbakestilling

Velg for å gjenopprette de tidligere innstillingene når en feil har oppstått.

Trykk ← for å bekrefte valget ditt.

(Når modusen er akseptert, vil skjermen nedenfor vises.)

Forespørsel akseptert!

[→]Lukk

- Sørg for at alle enheter er slått av før du velger denne modusen, som gjenoppretter hele systemet til de tidligere innstillingene.

R/C-lås

Velg for å låse fjernkontrollen.

Trykk ← for å bekrefte valget ditt.

(Når modusen er akseptert, vil skjermen nedenfor vises.)

Velg "Ja".

(Hovedskjermen vil bli låst.)

- Hvis "Nei" er valgt, vil skjermen gå tilbake til hovedskjermen.

For å låse opp fjernkontrollen

Trykk på en hvilken som helst tast.

(Når modusen er akseptert, vil skjermen nedenfor vises.)

Skriv inn et hvilket som helst 4-sifret tall (hvis tallet er riktig, vil skjermen bli låst opp).

For å tilbakestille glemt passord (under drift AV-skjerm)

Trykk på , og kontinuerlig i 5 sekunder.

(Når modusen er akseptert, vil skjermen nedenfor vises.)

Velg "Tilbakestill".

(Skjermen vil slå seg av etter 3 sekunder.)

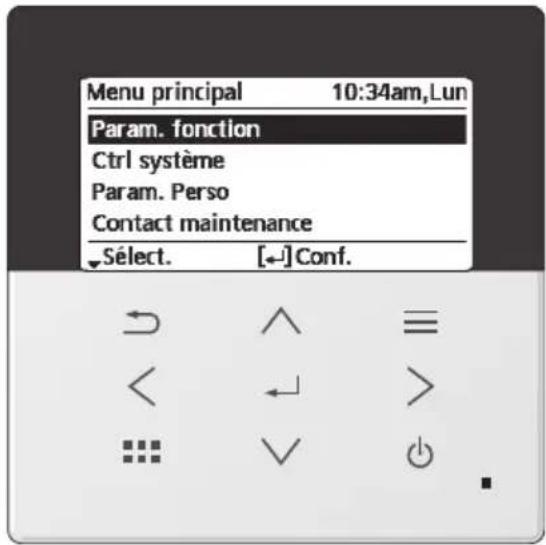

Velg menyer og bestem innstillinger i henhold til systemet som er tilgjengelig i husholdningen. Alle startinnstillinger må gjøres av en autorisert forhandler eller en spesialist. Det anbefales at alle endringer av startinnstillingene også gjøres av en autorisert forhandler eller en spesialist.

• Etter første installasjon kan du manuelt justere innstillingene. - Startinnstillingen forblir aktiv til brukeren endrer den. - Fjernkontrollen kan brukes for flere installasjoner. - Sørg for at driftsindikatoren er AV før innstilling. • Systemet kan fungere feil hvis det er satt feil. Vennligst kontakt en autorisert forhandler.

For å vise:

For å velge meny: ^ ∨ < >

For å bekrefte valgt innhold:

Meny Standardinnstilling Innstillingsalternativer / Visning

1 Funksjonsoppsett

1.1 > Ukentlig timer

Når ukentlig timer er satt opp, kan brukeren redigere fra hurtigmenyen. For å sette opp til 6 driftsmønstre på daglig basis.

- Deaktivert hvis varme/kjøl-bryter er satt til "Ja" eller hvis tvangsvarme er på.

Timer oppsett

Velg ukedag og sett mønstrene som trengs (Tid / Drift PÅ/AV / Modus)

Timer kopiering

Velg ukedag

Weekly timer 10:34am, Mon
Sun	Mon	Tue	Wed	Thu	Fri	Sat
1.	8:00am	ON				40°C
2.	12:00pm	ON		24/28°C		40°C
3.	1:00pm	ON		12/10°C
←Day		Pattern		[←]Edit

1.2 > Ferietimer

For å spare energi, kan en ferieperiode settes til enten å slå AV systemet eller senke temperaturen i perioden.

AV

PÅ

AV

>PÅ

Ferie start og slutt. Dato og tid

AV eller senket temperatur

Holiday: End	10:34am,Mon
Year/Month/Day	Hour : Min

/01 / 01

10:00 am

Velg Bekreft [←]

1.3 >Stille timer

For å operere stille i den forhåndsinnstilte perioden. 6 mønstre kan angis. Nivå 0 betyr at modusen er av.

Tid for start av Stille: Dato og klokkeslett

Stille-nivå: 0 \~ 3

Quiet 10:34am, Mon
Pattern	Time	Level
1	8:00 am	0
2	5:00 pm	1
3	11:00 pm	3
Select	[-] Edit

Menu Default Setting Setting Options / Display
1.4 > Quiet priority
• To select priority during Quiet mode between Sound and Capacity.• If Sound priority is selected, unit will operate in quiet condition only.• If Capacity priority is selected, unit will operate in quiet condition but it will prioritize on providing required capacity at the same time.	Sound
1.5 > Room heater
To set the room heater ON or OFF.	OFF
1.6 > Tank heater
To set the tank heater ON or OFF.	OFF	ON
1.7 > Sterilization
To set the auto sterilization ON or OFF.	ON
• Do not use the system during sterilization in order to prevent scalding with hot water, or overheating of shower.• Ask an authorised dealer to determine the level of sterilization function field settings according to the local laws and regulations.
1.8 > DHW mode (Domestic Hot Water)
To set the DHW mode to Standard or Smart.• Standard mode have faster DHW Tank heat up time. Meanwhile Smart mode take longer time to heat up DHW time with lower energy consumption.	Standard	StandardSmart
To set the tank sensor to Top or Center.• Selection of the tank sensor to top slow down the start of boiling up the tank and reduce power consumption. Please change this selection to “Center” when the hot water becomes insufficient.	Top

Meny Standardinnstilling Innstillingsalternativer / Visning

2 System check
2.1 > Energy monitor
Present or historical chart of energy consumption, generation or COP.	PresentSelect and retrieve	Total consumption (1year)0.0kWh1year 1 2 3 4 5 6 7 8 9 1 0 1 C.MHJan, 2022: 0.0 kWh Approx.Month Mode
	Historical chartSelect and retrieve
·COP= Coeffi cient of Performance.·For historical chart, the period is selected from 1 day/1 week/1year.·Energy consumption (kWh) of heating, *1, *2 cooling, tank and total may be retrieved.·The total power consumption is an estimated value based on AC 230 V and may differ from value measured by precise equipment.
2.2 > System information
Shows all system information in each area.	Actual system information of 11 items:Inlet / Outlet / Zone 1 / Zone 2 / Tank / Buffer tank / Solar / Pool / COMP frequency / Pump flowrate / Water pressureSelect and retrieve	System information 10:34am, Mon1. Inlet : 0°C2. Outlet : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°CPage
2.3 > Error history
·Refer to Troubleshooting for error codes.·The most recent error code is displayed at the top.	Select and retrieve	Error history 10:34am, Mon1. --2. --3. --4. --[--]Clear history
2.4 > Compressor
Shows the compressor performance.	Select and retrieve	Compressor 10:34am, Mon1. Current frequency : 0 Hz2. (OFF-ON) counter : 03. Total ON time : 0 h[→]Back
2.5 > Heater
Total hours of ON time for Room heater/Tank heater.	Select and retrieve	Heater 10:34am, MonTotal ON time: Oh: Oh[→]Back

*1 Systemet er låst for å operere uten COOL-modus. Det kan bare låses opp av autoriserte installatører eller våre autoriserte servicepartnere.

*2 Vises bare når COOL-modus er låst opp (dvs. når COOL-modus er tilgjengelig).

Menu Default Setting Setting Options / Display
3 Personal setup
3.1 > Remote control No.
• To display remote control number of a particular remote controller so that installer and end user are well informed.• Main remote controller is displayed as RC-1. Second remote controller is displayed as RC-2.	Select and retrieve	RC No. 10:34am,Mon
3.2 > Touch sound
Turns the operation sound ON/OFF.	ON
3.3 > LCD contrast
Sets the screen contrast.	3	LCD contrast 10:34am,Mon
3.4 > Backlight
Sets the duration of screen backlight.	1 min
3.5 > Backlight intensity
Sets screen backlight brightness.	4	Backlight intensity 10:34am,Mon
3.6 > Clock format
Sets the type of clock display.	am/pm	Clock format 10:34am,Mon*Select Confirm[-]
3.7 > Date & Time
Sets the present date and time.	Year / Month / Day / Hour / Min

Menu Default Setting Setting Options / Display
3.8 >Language
Sets the display language for the top screen.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUĖS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Language 10:34am, Mon
			ENGLISHFRANÇAISDEUTSCHITALIANOSelect [←] Confirm
3.9 >Unlock password
4 digit password for all the settings.	0000		Unlock password 10:34am, Mon
			○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○

Feilsøking

Nedenfor er en liste over feilkoder som kan vises på skjermen når det er problemer med systeminnstillingen eller driften.

Når skjermen viser en feilkode som angitt nedenfor, kontakt nummeret som er registrert i fjernkontrollen eller nærmeste autoriserte installatør.

Alle brytere er deaktivert bortsett fra < > og .

Feilnummer

Blinker

Error No.	Error explanation
H12	Capacity mismatch
H15	Compressor sensor error
H20	Pump error
H21	Water pressure error
H22	Tank sensor 2 error
H23	Refrigerant sensor error
H27	Service valve error
H28	Solar sensor error
H31	Pool sensor error
H36	Buffer tank sensor error
H38	Brand mismatch error
H42	Low pressure protection
H43	Zone 1 sensor error
H44	Zone 2 sensor error
H62	Water flow error
H63	Low pressure sensor error
H64	High pressure sensor error
H65	Deice water circulation error
H67	External thermistor 1 error
H68	External thermistor 2 error
H70	Back-up heater OLP error
H72	Tank sensor 1 error
H74	PCB communication error
H75	Low water temp protection
H76	RC-1 & Indoor communication errorRC-1 & RC-2 communication error
H90	Indoor-Outdoor communication error
H91	Tank heater OLP error
H95	Voltage connection error
H98	High pressure protection
H99	Indoor freeze prevention

Error No.	Error explanation
F12	Pressure switch activated
F14	Poor compressor rotation
F15	Fan motor lock error
F16	Current protection
F20	Compressor overload protection
F22	Transistor module overload protection
F23	DC peak
F24	Refrigerant cycle error
F25 *	1,*2 Cool / heat cycle error
F27	Pressure switch error
F29	Low discharge super heat
F30	Water outlet sensor 2 error
F32	RC-1's internal thermostat errorRC-2's internal thermostat error
F34	Indoor water heat exchanger leak
F35	External meter communication error
F36	Outdoor ambient sensor error
F37	Water inlet sensor error
F40	Outdoor discharge sensor error
F41	Power factor correction error
F42	Outdoor heat exchanger sensor error
F43	Outdoor defrost sensor error
F45	Water outlet sensor error
F46	Current transformer disconnection
F48	Evaporator outlet sensor error
F49	Bypass outlet sensor error
F50	Water inlet 2 sensor error
F51	Economizer outlet sensor error
F52	Bypass inlet sensor error
F95 *	1,*2 Cooling high pressure error

* Noen feilkoder gjelder kanskje ikke for din modell. Kontakt autorisert forhandler for avklaring.

*1 Systemet er låst til å operere uten COOL-modus. Det kan bare låses opp av autoriserte installatører eller våre autoriserte servicepartnere.

*2 Vises bare når COOL-modus er låst opp (dvs. når COOL-modus er tilgjengelig).

Informasjon ved tilkobling til nettverksadapter (valgfritt tilbehør)

ADVARSEL

Før bruk, kontroller sikkerheten rundt luft-til-vann-systemet. Bekreft at mennesker og levende objekter er i nærheten før drift.

Feil betjening på grunn av manglende overholdelse av instruksjoner kan forårsake skade og skade.

Bekreft følgende før drift (innenfor lokaler)

- Tidsinnstillingsbetingelse. Uforutsigbar av/på-drift kan forårsake alvorlig skade eller skade på mennesker og levende objekter.

Bekreft følgende før og under drift (utenfor lokaler)

• Hvis det er kjent at noen er i lokalene, varsle personen fra utsiden om ny driftsinnstilling før utførelse. Dette er for å unngå plutselig sjokk for personen og alvorlig helseproblemer som følge av endret drift.
• Ikke bruk dette apparatet når spedbarn, fysisk funksjonshemmede eller eldre som ikke kan betjene apparatet selv, er i lokalene.
• Kontroller innstillingen og driftsstatusen ofte.
• Stopp driften når feilkode vises, og kontakt autorisert forhandler eller spesialist.

Bekreft før bruk

• Systemet kan være ubrukelig når kommunikasjonsforholdene er dårlige. Vennligst sjekk "Driftsstatus" på applikasjonsskjermen etter operasjon. Følgende forhold kan oppstå under fjernoperasjon.
• Kan ikke operere, operasjonstiden blir ikke reflektert.
• Luft-til-vann-operasjon reflekteres ikke når operasjonen er satt utenfor lokalene.
• Det anbefales å låse skjermen på smarttelefonen for å forhindre feilbetjening.
• Ikke bruk andre fjernkontroller, kommunikasjons- og operasjonsenheter som ikke er spesifisert av en autorisert forhandler eller spesialist.
• Bruk under avtalen om "Tjenestevilkår" og "Håndtering av personopplysninger" for Panasonic Smart Application.
• Ved lengre perioder uten bruk av Panasonic Smart Application, koble nettverksadapteren fra enheten.

Informasjon til brukere om innsamling og avhending av gammelt utstyr

Kun for EU-land og land med gjenvinningssystemer

Disse symbolene på produkter, emballasje og/eller medfølgende dokumenter betyr at brukte elektriske og elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

For riktig behandling, gjenvinning og resirkulering av gamle produkter og brukte batterier, vennligst lever dem til aktuelle innsamlingssteder i samsvar med nasjonal lovgivning.

Ved å avhende dem riktig, bidrar du til å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering, kontakt lokale myndigheter.

Straff kan bli ilagt for feil avhending av dette avfallet, i samsvar med nasjonal lovgivning.

For bedriftsbrukere i EU og noen andre europeiske land

Hvis du ønsker å kassere elektrisk og elektronisk utstyr, vennligst kontakt din forhandler eller leverandør for ytterligere informasjon.

[Informasjon om avhending i andre land utenfor EU]

Disse symbolene er kun gyldige i EU. Hvis du ønsker å kassere disse gjenstandene, vennligst kontakt lokale myndigheter eller forhandler og spør om riktig avhendingsmetode.

Takk for at du kjøpte et Panasonic-produkt.

Eventuelle oversettelser til et annet språk vil bli ansett som referanse, og den engelske versjonen vil gjelde.

Illustrasjonene i denne håndboken er kun ment for å beskrive forklaringene og kan ikke stemme nøyaktig overens med de i den medfølgende enheten.

De kan endres uten forvarsel.

Innhold

Sikkerhetsregler .....20-21

Knapper og fjernkontrollskjerm .....22-23

Initialisering 24

Hurtigmeny 25

Slik bruker du hurtigmenyen 26-30

Menyer 31-35

1 Funksjonsinnstilling .....31-32

1.1 Ukeur

1.2 Ferie

1.3 Stillemodus

1.4 Stille prioritet

1.5 Romoppvarming

1.6 Varmtvannsbereder

1.7 Sterilisering

1.8 Varmtvannsmodus

2 Systemkontroll ....33

2.1 Energiovervåking

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeelement

3 Personlig konfigurasjon 34-35

3.1 Fjernkontroll nr.

3.2 Tastelyd

3.3 LCD-kontrast

3.4 Bakgrunnsbelysning

3.5 Bakgrunnslysstyrke

3.6 Tidsformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Lås opp passord

Feilsøking ....36

Informasjon ....37

Sikkerhetsregler

For å unngå personskader, skader på tredjepart eller materielle skader, må du følge følgende: Feil bruk ved å ikke følge instruksjonene kan forårsake skader eller feil; alvorlighetsgraden er klassifisert med følgende indikasjoner:

Dette apparatet er ikke ment å håndteres av allmennheten.

ADVARSEL

Denne indikasjonen advarer om mulig fare for død eller alvorlig skade.

FORSIKTIG

Denne indikasjonen advarer om mulige skader eller materielle skader.

Instruksjonene som må følges, er klassifisert med følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er OBLIGATORISKE.

ADVARSEL

Dette kan forårsake elektrisk støt eller antennelse.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke rengjør med fuktige kluter eller vask med vann.

Denne applikasjonen skal ikke brukes av personer (inkludert barn) med mentale, sensoriske eller fysiske funksjonshemninger, eller manglende erfaring og kunnskap, med mindre de har fått opplæring i bruk av apparatet eller er under tilsyn av en person som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å sikre at de ikke leker med apparatet.

Be om installasjon kun fra kjøpsstedet eller en installatør.

• Ellers kan det forårsake elektrisk støt eller antennelse. Koble fra strømmen når du installerer CNT-kabelen.
• Ellers kan det forårsake elektrisk støt eller antennelse.

Bruk kun de spesifiserte delene når du installerer CNT-kabelen, og følg instruksjonene for å utføre installasjonen på riktig måte.

- Ellers kan det føre til elektrisk støt eller antennelse.

Sørg for at kablene er installert riktig slik at ytre krefter ikke påvirker dem.

- Ellers kan de overopphetes og forårsake antennelse.

Slutt å bruke den så snart du oppdager problemer eller feil, og koble fra strømmen til apparatene.

• Ellers kan det føre til røyk, antennelse, elektrisk støt eller brannskader.
• Eksempler på problemer og feil:
• Det lukter røyk
• Det er vann eller fremmedlegemer inni
• Be om reparasjon umiddelbart fra stedet der du kjøpte produktet, eller fra en installatør.

FORSIKTIG

Koble fra all statisk elektrisitet før du kobler til kablene.

- Ellers kan det oppstå feil.

Kontroller følgende krav på forhånd:

- Luftkondisjoneringsapparatet må ikke vise noen unormalitet, for eksempel en endring i luftstrømmen. Sørg for at det ikke er noen gjenstander som lett kan flyttes på grunn av luftstrømmen som blåser direkte på dem. Fallende eller flyttede gjenstander kan forårsake farer som brann, skader osv.

Knapper og skjerm på fjernkontrollen

LCD-skjermen som vises i denne håndboken er kun for instruksjonsformål og kan avvike fra den faktiske enheten.

Knapper / Indikator

①Hurtigmenyknapp Tilbake-knapp ② Går tilbake til forrige skjerm LCD-skjerm (Faktisk: mørk bakgrunn med hvite ikoner) Hovedmenyknapp For å justere funksjoner 5 På/av-knapp Start/stopp av drift Driftsindikator ⑥ Lyser under drift, blinker i alarmtilstand

Trykk i midten

Ikke bruk hansker

Ikke bruk penner

Kryssknappene på tastaturet

Velger et element.

Opp

Enter-tasten

Bekrefter det valgte elementet.

Skjerm

A Valg av modus

B Driftsikoner

Viser driftsstatus.

Statusikonet skjules (på skjermen for å deaktivere funksjoner) mens funksjonaliteten er deaktivert, unntatt med ukentlig timer.

Driftsstatus ferie

Sone: romtermostat →Status for intern sensor

Status for innvendig radiator

Status for bivalens (kjele)

Status for ukentlig programmerer

Driftsstatus kraftig

Status for varmeelement i varmtvannsbereder

Driftsstatus stille

Behovsstyring Status for SG armert eller SHP

Status for solenergi

©Temperaturer for hver sone

Dato og klokkeslett

Temperatur på varmtvannsbereder

Utetemperatur

Ikoner for sensortype / temperaturinnstillingsmodus

Vanntemperatur →Kompensasjonskurve

Romtermostat →Ekstern

Vanntemperatur →Direkte

Romtermostat →Intern

Kun basseng

Tilleggsvarme

* Systemet er låst for drift uten KJØLE-modus. Kun installatører eller autorisert servicepersonell kan låse det opp.

* Vises kun når KJØLE-modus er låst opp (dvs. når KJØLE-modus er tilgjengelig).

Før du begynner med de ulike innstillingsmenyene, konfigurer fjernkontrollen ved å velge arbeidsspråk og stille inn dato og klokkeslett riktig.

Når den slås på for første gang, går den automatisk til konfigurasjonsskjermen. Den kan også konfigureres fra personlige innstillinger i menyen.

Vent mens skjermen initialiseres. Når initialiseringen er fullført, går den tilbake til normal skjerm.

① Når den slås på for første gang, vises initialiseringsskjermen på den sekundære fjernkontrollen. ② Etter at installatøren har valgt "Dual" i fjernkontrollkonfigurasjonen, vent minst 30 sekunder for at hovedfjernkontrollen (RC-1) og den sekundære fjernkontrollen (RC-2) skal synkroniseres før du bruker den sekundære fjernkontrollen.

*MERK: Alle knapper på den sekundære fjernkontrollen er deaktivert til synkroniseringsprosessen er fullført.

③ Deretter er denne fjernkontrollen klar til bruk.

*MERK: Enhver konfigurasjonsendring på RC-2 vil gjenspeiles på RC-1 og omvendt. Vanligvis kreves det omtrent 10 sekunders inaktivitet for synkronisering mellom RC-1 og RC-2. Noen ganger vil en popup-melding vises som sier "Synkronisering av RC-1 og RC-2 pågår!" når RC-2 prøver å synkronisere med RC-1.

Når de første innstillingene er fullført, er det mulig å velge en hurtigmeny for å redigere innstillingene for noen av følgende alternativer.

① Trykk for å vise hurtigmenyen.

② Bruk ∧ for å velge en meny. ③ Trykk for å aktivere eller deaktivere den valgte menyen.

Menú rápido
	ACS forzado Potente Silencioso					Calefactor forzado
	Temporiz. semanal		Desescarche forzado		Borrar errores B eo R/C
→ Selecc. [←]ON/OFF				Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla.(Estos iconos hacen referencia a cada una de las teclas de selección).

Hurtigmeny

For å gå tilbake til hovedskjermen,

Trykk :0.

Tvungen ACS

Velg følgende ikon for å slå ACS-akkumulatoren på og av.

Trykk ← for å bekrefte valget.

• Tvungen ACS deaktivert.

• Tvungen ACS aktivert.

Nota:

• Når tvungen varme er koblet inn, deaktiveres tvungen varmtvann.
• Når tvungen varmtvann deaktiveres, går drift og modus tilbake til tidligere lagret tilstand.

Kraftig

Velg dette ikonet for kraftig drift i kald eller varm modus.

Trykk ← for å bekrefte valget.

(Kraftig drift starter omtrent 1 minutt etter at du har trykket ←).

Merk:

- Kraftig modus kobles ut når systemet slås av.

Stille

Velg dette ikonet for å aktivere stille drift.

Trykk ← for å bekrefte valget.

(Stille drift starter omtrent 1 minutt etter at du har trykket ←).

Velg "Ja".

- Velg "Ja" med knappene <>

Velg mønster "1" \~ "6".

Velg "Redigering".

- Hvis du velger "Slett", slettes innstillingen for det valgte timermønsteret.

Still inn timer og minutter.

Velg støynivå.

Merk:

- Hvis det overlapper med et annet mønster, vises "Tidsinnstillingen overlapper!" på skjermen.

Tvungen varme

Velg dette ikonet for å aktivere tvungen varme.

Trykk ← for å bekrefte valget.

(Tvungen varme starter omtrent 1 minutt etter at du har trykket)

- Tvungen varme deaktivert.

• Tvungen varme aktivert.

Merk:

- Tvungen varme deaktiveres alltid når enheten er i drift, og det vises "Deaktivert på grunn av PÅ-drift"!

Deaktivert på grunn av ON-operasjon!

[→]Lukk

Ukes-timer

Velg dette ikonet for å slette (avbryte) eller endre ukes-timeren.

Trykk ← for å bekrefte valget.

Velg "Ja".

- Hvis du velger "Nei", kommer du tilbake til hovedskjermen.

• Timerinnstilling: Velg Timerinnstilling for å redigere ukes-timeren.
• Kopier timer: Velg for å kopiere innstillingene fra en timer.

[Eksempel på innstillinger for en timer]

Velg dagen(e) du vil redigere med knappene

Hvis ingen av de 6 mønstrene er stilt inn, vises denne skjermen.

① Velg mønster "1" \~ "6". ② Still inn time og minutter for programmet. ③ Velg ON eller OFF for programmet. ④ Velg driftsmodus. ⑤ Still inn temperaturene for sone 1 og 2 (hvis systemet ditt har justering for 2 soner).

⑥ Still inn temperaturen for varmtvannsberederen (ACS).

Merk:

• Tidsbryteren deaktiveres når tvungen varme aktiveres, eller når bryteren for kald/varm betjenes.
• Hvis du har valgt ukentlig tidsbryter for to soner, må du gjenta samme prosedyre for sone 2.

Tvungen avriming

Velg dette ikonet for å tine rørene.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises denne skjermen.)

Forespørsel akseptert!

[→]Lukk

Slett feil

Velg dette ikonet for å gjenopprette tidligere konfigurasjon ved feil.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises denne skjermen.)

Forespørsel akseptert!

[→]Lukk

- Forsikre deg om at alle enheter er slått av før du velger denne modusen, da den vil gjenopprette hele systemet til tidligere konfigurasjon.

R/C-lås

Velg for å låse fjernkontrollen.

Trykk ← for å bekrefte valget.

(Når modusen aksepteres, vises denne skjermen).

Vil du låse fjernkontrollen?

Nei

Velg "Ja".

(Hovedskjermen vil bli låst).

- Hvis du velger "Nei", går du tilbake til hovedskjermen.

For å låse fjernkontrollen.

Trykk på en hvilken som helst tast.

(Når modusen aksepteres, vises denne skjermen).

* * *

Skriv inn de 4 sifrene i koden (Skjermen låses opp når riktig kode er angitt).

For å tilbakestille et glemt passord (på skjermen for å deaktivere funksjoner)

Trykk, og fortsett i 5 sekunder.

(Når modusen er akseptert, vises denne skjermen.)

1. Passordet er tilbakestilt til 0000

2. Åpen termostat

Velg "Tilbakestill".

(Skjermen slås av etter 3 sekunder.)

Velg bare menyene og still inn konfigurasjonen basert på systemet som er installert i hjemmet ditt. Alle startinnstillinger må utføres av en autorisert forhandler eller en spesialist. Det anbefales at eventuelle endringer av startinnstillingene også utføres av en autorisert forhandler eller en spesialist.

• Etter den første installasjonen kan du justere konfigurasjonen manuelt.
• Startkonfigurasjonen er aktiv til brukeren endrer den.
• Det er mulig å bruke fjernkontrollen til flere installasjoner.
• Før konfigurering, forsikre deg om at driftsindikatoren er AV.
• Systemet kan slutte å fungere hvis det konfigureres feil. Kontakt den autoriserte forhandleren.

For å vise:

For å velge en meny: ^ ∨ < >

For å bekrefte det valgte innholdet:

Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
1 Confi g. de funciones
1.1 > Temporiz. semanal
Tras establecer la programación semanal el usuario tiene la posibilidad de editarla mediante el menú rápido. Para establecer hasta 6 patrones de funcionamiento con frecuencia diaria. · Queda deshabilitado al confi gurar el interruptor de frío-calor en “Sí” o si se activa la resistencia forzada.	Confi g. temporizador Seleccione el día y a continuación los patrones que necesite.(Tiempo / Funcionamiento encendido/apagado / Modo)		Temporiz. semanal 10:34am,LunDom Lun Mar Mle Jue Vier Sab1. 8:00am ON 40°C2. 12:00pm ON 24/28°C 40°C3. 1:00pm ON 12/10°C←Día Pauta [-→] Edición
	Copia temporiz. Seleccione el día de la semana
1.2 > Temporiz. vacaciones
Es posible establecer un periodo vacacional durante el que se permite o bien apagar el sistema o bien atenuar la temperatura para ahorrar energía.	OFF	ONOFF
	>ON
	Inicio y final del periodo vacacional. Fecha y hora		Vacaciones: Fin 10:34am,LunAño/Mes/Día Hora : Min/ 01 / 01 10 : 00 am
	Apagado o temperatura atenuada
	El ajuste del programador semanal quedará deshabilitado durante el periodo vacacional, pero se restaurará una vez fi nalizado.		→Selecc. Confir. [-→]
1.3 > Temp. modo silenc.
Para el funcionamiento silencioso durante el período establecido.Se pueden ajustar 6 patrones.El nivel 0 signifi ca modo de apagado.	Hora de inicio silencioso:Fecha y hora		Silencioso 10:34am,LunPauta Tiempo Nivel1 8:00am 02 5:00pm 13 11:00pm 3→Selecc. [-→] Edición
	Nivel de silencio:0 ~ 3
Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
1.4 > Prioridad silenciosa
Para seleccionar la prioridad durante el Modo silencioso entre Sonido y Capacidad.Si se selecciona la prioridad de Sonido, la unidad funcionará solo en condiciones de silencio.Si se selecciona la prioridad de Capacidad, la unidad funcionará en condiciones de silencio, pero dará prioridad a proporcionar la capacidad requerida al mismo tiempo.	Sonido
1.5 > Calent. sala
Para encender o apagar el radiador interior.	OFF
1.6 > Resistencia depósito
Para encender o apagar la resistencia del acumulador ACS.	OFF
1.7 > Esterilización
Para encender o apagar la esterilización automática.	ON
No utilice el sistema durante la esterilización para prevenir quemaduras por agua caliente o el sobrecalentamiento de la ducha.Para determinar los ajustes del nivel de la función de esterilización de acuerdo con las leyes y reglamentos locales, consulte a un distribuidor autorizado.
1.8 > Modo ACS (Agua Caliente Sanitaria)
Para ajustar el modo ACS entre estándar o inteligente.El modo estándar calienta el acumulador ACS en menor tiempo. En cambio el modo inteligente tarda más en calentar el ACS con menor consumo energético.	Estándar
Para establecer el sensor del depósito en la parte superior o en el centro.La selección del sensor del depósito en la parte superior para desacelerar el inicio de la ebullición del depósito y reducir el consumo de potencia.Cambie esta selección a “Centro” cuando no hay sufi ciente agua caliente.	Arriba
2 Comprob. sistema
2.1 > Monitor de energía
Gráfi co de consumo energético, generación o COP actuales o históricos.	ActualSelecionar para mostrar	↔ Mes Modo
	Gráfi cos históricosSelecionar para mostrar
• COP = Coefi ciente de rendimiento.• La graduación del gráfico histórico se selecciona entre 1 día / 1 semana / 1 año.• Es posible mostrar el consumo energético (kWh) de la calefacción, *1,*2 la refrigeración, el acumulador ACS o total.• El consumo eléctrico total es un valor estimado basado en AC 230 V y puede diferir del valor medido con un equipo preciso.
2.2 > Info. del sistema
Muestra toda la información del sistema en cada zona.	Información real del sistema de 11 elementos:Retorno / Impulsión / Zona 1 / Zona 2 / Depósito / Dep. inercia / Solar / Piscina / Frecuencia COMP / Caudal de bomba / Presión de aguaSelecionar para mostrar	Info. del sistema 10:34am,Lun1. Retorno : 0°C2. Impulsión : 0°C3. Zona 1 : 0°C4. Zona 2 : 0°C↓Página
2.3 > Historical de errores
• Diríjase a Solución de problemas para consultar los códigos de error.• El código de error más reciente se muestra al principio.	Seleccionar para mostrar	Historial de errores 10:34am,Lun1. --2. --3. --4. --[→]Borrar Historical
2.4 > Compresor
Muestra el rendimiento del compresor.	Seleccionar para mostrar	Compresor 10:34am,Lun1. frec. de corriente : 0 Hz2. Cont. (OFF-ON) : 03. Tiempo total ON : 0 h[→]Atrás
2.5 > Resistencia
Horas de funcionamiento del calentador de reserva / resistencia del acumulador ACS.	Seleccionar para mostrar	Resistencia 10:34am,LunTiempo total ON: Oh: Oh[→]Atrás

*1 Systemet er låst for å fungere uten KJØLE-modus. Bare installatører eller autoriserte serviceteknikere kan låse det opp.

*2 Vises bare med KJØLE-modus låst opp (det vil si når KJØLE-modus er tilgjengelig).

Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
3 Confi g. personal
3.1 >Control remoto n.°
Para mostrar el número del mando a distancia de un determinado mando a distancia para que el instalador y el usuario finalestén bien informados.El mando a distancia principal aparece como RC-1. El mando a distancia secundario aparece como RC-2.	Seleccionar para mostrar		Control remoto n.° 10:34am,LunRC-2[←]Confir.
3.2 >Sonido de contacto
Conecta o desconecta el sonido del teclado.	ON		ONOFF
3.3 >Contraste LCD
Establece el contraste de la pantalla.	3		Contraste LCD 10:34am,LunBajo Alto[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][>
3.4 >Retroiluminación
Ajusta la duración de cada.	1 minuto		Retroiluminación 10:34am,LunOFF 5 minutos15 segs 10 minutos1 minuto[→]Selecc. [←]Confir.
3.5 >Intesidad retroilum.
Ajusta el brillo de retroiluminación de la pantalla.	4		Intesidad retroilum. 10:34am,LunOscuro Claro[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][>
3.8 > Idioma
Establece el idioma para la pantalla superior.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА	Idioma 10:34am, Lun
		FRANÇAISDEUTSCHITALIANOESPAÑOLSelecc. [←-] Confir.
3.9 > Desbloq. contraseña
Contraseña de 4 dígitos para los ajustes.	0000	Desbloq. contraseña 10:34am, LunSelecc. [←-] Confir.

Feilsøking

Nedenfor finner du listen over feilkoder som skjermen kan vise hvis det oppstår problemer i konfigurasjonen eller i driften.

Når skjermen viser en feil som vist nedenfor, kontakt nummeret du har registrert på fjernkontrollen eller nærmeste autoriserte installatør.

Alle brytere er deaktivert unntatt

Feilkode

Blinker

Cód. de error	Explicación del problema
H12	Error de capacidad
H15	Error del sensor de compresor
H20	Error de la bomba
H21	Error de la presión de agua
H22	Error de la sonda del depósito 2
H23	Error del sensor del refrigerante
H27	Error en válvula de servicio
H28	Error del sensor del solar
H31	Error del sensor de la piscina
H36	Error del sensor de depósito de inercia
H38	Error de desajuste de marca
H42	Protección de presión baja
H43	Error sensor zona 1
H44	Error sensor zona 2
H62	Error de caudal de agua
H63	Error del sensor de presión baja
H64	Error del sensor de presión alta
H65	Error de circulación del agua de desescarche
H67	Error de la sonda 1 exterior
H68	Error de la sonda 2 exterior
H70	Error del protector térmico de la resistencia de apoyo
H72	Error de la sonda del depósito 1
H74	Error de comunicación placa eléctronica
H75	Protección Ta agua baja
H76	Error de comunicación del mando a distancia RC-1 e interiorError de comunicación del mando a distancia RC-1 y RC-2
H90	Error comunicación unidad interior - unidad exterior
H91	Error protector térmico resistencia depósito
H95	Error de conexión de alimentación
H98	Protección de alta presión
H99	Prevención de congelación de la unidad interior

Cód. de error	Explicación del problema
F12	Interruptor de presión activado
F14	Rotación anormal del compresor
F15	Error motor ventilador bloqueado
F16	Protección de corriente
F20	Protección de sobrecarga del compresor
F22	Protección de sobrecarga del módulo de transistors
F23	Pico de corriente continua
F24	Error en el ciclo de refrigeración
F25	*1,*2 Error en el ciclo Calor / Frío
F27	Anomalía en el interruptor de presión
F29	Baja descarga de sobrecalentamiento
F30	Error del sensor 2 del agua de impulsión
F32	Error del termostato interior de RC-1Error del termostato interior de RC-2
F34	Fuga en el intercambiador de calor de agua interior
F35	Error de comunicación del contador externo
F36	Error de sensor de Ta ambiente exterior
F37	Error del sensor del agua de retorno
F40	Error del sensor de temperatura de descarga
F41	Anomalía en el factor de potencia
F42	Anomalía en el sensor del intercambiador de calor exterior
F43	Error del sensor de desescarche
F45	Error del sensor temperatura salida del agua
F46	Transformador de corriente desconectado
F48	Anomalía en el sensor de temperatura del evaporador
F49	Error del sensor de salida del bypass
F50	Error del sensor del agua de retorno 2
F51	Error del sensor de salida del economizador
F52	Error del sensor de entrada del bypass
F95	*1,*2 Error de alta presion en refrigeración

* Det er mulig at enkelte feilkoder ikke gjelder for din modell. Kontakt en autorisert forhandler for nærmere avklaring.

*1 Systemet er låst for å fungere uten KJØLE-modus. Bare installatører eller autoriserte serviceteknikere kan låse det opp. *2 Vises bare med KJØLE-modus låst opp (det vil si når KJØLE-modus er tilgjengelig).

Informasjon for tilkobling av nettverksadapter (valgfritt tilbehør)

ADVARSEL

Før bruk, kontroller sikkerheten rundt vann-til-luft-systemet. Bekreft før drift at det ikke er personer eller andre levende vesener i nærheten.

Feil bruk ved ikke å følge instruksjonene kan forårsake skader og feil.

Bekreft følgende før drift (inne i bygningen)

Tidtakerens beredskapsstatus. En uventet av- eller påslåing kan forårsake skader på personer og andre levende vesener.

Bekreft følgende før og under drift (utenfor bygningen)

• Hvis det er noen i bygningen, varsle dem fra utsiden om den nye driftskonfigurasjonen før du utfører den. Hensikten med denne varslingen er å unngå at personen får et plutselig sjokk og eventuelle alvorlige helseproblemer som følge av driftsendringen.
• Ikke bruk dette apparatet når det er barn, personer med fysiske funksjonshemninger eller eldre som ikke kan betjene apparatet uten ekstern hjelp i bygningen.
• Kontroller konfigurasjonen og driftstilstanden regelmessig.
• Stopp driften hvis en feilkode vises, og kontakt en autorisert forhandler eller spesialist.

Bekreft følgende før bruk

- Det er mulig at systemet ikke kan brukes hvis kommunikasjonstilstanden er dårlig. Kontroller driftstilstanden på app-skjermen etter drift. Ved fjernbetjening kan følgende skje:

• Driftsfeil, driftstiden gjenspeiles ikke.
• Luft-til-vann-drift gjenspeiles ikke når den konfigureres utenfor bygningen.

- Det anbefales å låse smarttelefonskjermen for å unngå denne driftsfeilen.

• Ikke bruk en annen fjernkontroll-, kommunikasjons- eller betjeningsenhet som ikke er spesifisert av en autorisert forhandler eller spesialist.
• Bruk apparatet i henhold til Panasonic Smart Application sine 'Tjenestevilkår' og 'Behandling av personopplysninger'.
• Hvis Panasonic Smart Application ikke skal brukes over en lengre periode, koble nettverksadapteren fra enheten.

Informasjon til brukere om innsamling og avhending av gamle apparater

Kun for EU og land med resirkuleringssystemer

Disse symbolene på produkter, emballasje eller medfølgende dokumenter betyr at elektriske og elektroniske produkter og brukte batterier ikke skal blandes med husholdningsavfall.

For riktig behandling, gjenvinning og resirkulering av gamle produkter og brukte batterier, lever dem til innsamlingssteder i henhold til nasjonal lovgivning. I Spania er brukere forpliktet til å levere batterier til de aktuelle innsamlingsstedene. Uansett skal levering fra brukere være gratis. Kostnaden for miljøhåndtering av batteriavfall er inkludert i salgsprisen.

Hvis du kaster dem riktig, bidrar du til å bevare verdifulle ressurser og unngår potensielle negative effekter på menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering, kontakt din kommune.

Det kan være sanksjoner for feil kasting av dette avfallet, i henhold til nasjonal lovgivning.

For bedriftsbrukere i EU og andre europeiske land

Hvis du ønsker å kaste elektriske og elektroniske apparater, vennligst kontakt din forhandler eller leverandør for mer informasjon.

[Informasjon om avhending i andre land utenfor EU]

Disse symbolene er kun gyldige innenfor EU. Hvis du ønsker å kaste disse gjenstandene, vennligst kontakt lokale myndigheter eller forhandler og spør om riktig avhendingsmetode.

Takk for at du kjøpte et Panasonic-produkt.

Eventuelle oversettelser til andre språk vil bli ansett som referanse, og den engelske versjonen vil alltid gjelde.

Illustrasjonene i denne håndboken er kun ment som forklaring og kan avvike fra selve enheten.

Innholdet i denne håndboken kan endres uten forvarsel og vil bli oppdatert.

Innholdsfortegnelse

Sikkerhetsregler ....38-39

Knapper og display på kontrollenheten ....40-41

Initialisering 42

Hurtigmeny 43

Slik bruker du hurtigmenyen 44-48

Meny 49-53

1 Funksjonsinnstillinger ....49-50

1.1 Ukeplan

1.2 Ferietimer

1.3 Stillemodus-timer

1.4 Stilleprioritet

1.5 Omgivelsesmotstand

1.6 Varmtvannsmotstand

1.7 Sterilisering

1.8 Varmtvannsmodus

2 Kontrollsystem ....51

2.1 Energiovervåking

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeelement

3 Personlige innstillinger ....52-53

3.1 Fjernkontroll nr.

3.2 Tastelyd

3.3 LCD-kontrast

3.4 Bakgrunnsbelysning

3.5 Bakgrunnsbelysningsintensitet

3.6 Klokkeformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Låse opp passord

Feilsøking 54

Informasjon 55

Sikkerhetsregler

For å unngå personskader, skader på andre eller skade på eiendom, må følgende overholdes: Ved feil bruk på grunn av manglende overholdelse av instruksjonene, kan det oppstå ulykker eller skader av ulik art, hvis alvorlighetsgrad er angitt med følgende symboler:

Tilgang til disse apparatene er ikke beregnet for andre personer.

ADVARSLER

Dette symbolet indikerer fare for død eller alvorlig skade.

OBS

Dette symbolet indikerer risiko for skade eller materiell skade.

Instruksjonene er klassifisert i ulike typer, merket med følgende symboler:

Dette symbolet indikerer en FORBUDT handling.

Disse symbolene indikerer OBLIGATORISKE handlinger.

ADVARSLER

Dette kan forårsake elektrisk støt eller forbrenning.

• Ikke demonter eller modifiser. • Ikke berør med våte hender. • Ikke rengjør med våte kluter og ikke vask i vann.

Bruken av denne applikasjonen er ikke beregnet på personer med reduserte fysiske, sensoriske eller mentale evner (inkludert barn), eller mangel på erfaring eller kompetanse, med mindre de er under tilsyn eller har fått instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Pass på at barn ikke leker med apparatet.

Be bare leverandøren eller installatøren om å utføre installasjonen.

- For å unngå elektrisk støt eller forbrenning.

Slå av denne adapteren under installasjonen av CNT-kabelen. - For å unngå elektrisk støt eller forbrenning.

Bruk bare de spesifiserte delene når du installerer CNT-kabelen, og utfør installasjonen riktig i henhold til instruksjonene.

- For å unngå elektrisk støt eller forbrenning.

Sørg for at kablene er installert riktig slik at ytre krefter ikke kan påvirke dem. - For å unngå overoppheting, som kan føre til forbrenning.

Stopp bruken så snart du merker problemer eller feil, og slå av de tilkoblede enhetene.

• For å unngå røyk, forbrenning, elektrisk støt eller brannskader.
• Eksempler på problemer og feil:
• Brent lukt
• Inntrengning av vann eller fremmedlegemer
• Be om reparasjon umiddelbart fra leverandør eller installatør.

ADVARSEL

Før du kobler til ledninger og kabler, må du utlade statisk elektrisitet.

- For å unngå driftsproblemer.

Kontroller først følgende krav:

- Det må ikke være noen feil på klimaanlegget, for eksempel endring i luftstrømmen. Sørg for at det ikke finnes gjenstander som lett kan flytte seg på grunn av luftstrømmen. Fall eller forskyvning av gjenstander kan føre til farer, for eksempel brann, skade osv.

Knapper og display på fjernkontrollen

LCD-displayet som vises i denne håndboken er kun for instruksjonsformål og kan avvike fra den faktiske enheten.

Knapper / Indikator

① Hurtigmeny-knapp Tilbake-knapp Går tilbake til forrige skjermbilde ② LCD-display (Faktisk - Mørk bakgrunn med hvite ikoner) 4 Hovedmeny-knapp For innstilling av funksjoner 5 PÅ/AV-knapp Starter/stanser drift Driftsindikator ⑥ Lyser under drift, slukkes ved alarm.

Trykk i midten

Uten hansker

Uten penn

Retningsknapper

Velger et element.

Enter-tasten

Bekrefter det valgte innholdet.

B Driftsikoner

Driftsstatusen for de ulike funksjonene vises.

Ikonet vises ikke (i OFF-driftsskjermen) når operasjonen er deaktivert, unntatt Ukeplan.

Driftsstatus Ferie

Innetermostat aktivert

Status for varmeelement for anlegg Status for varmeelement for VV Status Sol

Status Bivalent (kjele)

Driftsstatus Ukeplan

Driftsstatus Powerful

VV Status Sol

Driftsstatus Stille

Status 0-10V eller SG ready eller Smart HP

©Temperatur for hver sone (vann eller luft avhengig av valgt kontroll)

Dato og klokkeslett

Temperatur varmtvannstank

Utetemperatur

Ikoner for sensortype/innstilt temperaturtype

Vanntemperatur

Kompensasjonskurve

Romtermostat

Utendørs

Vanntemperatur

Direkte

Romtermostat

Innendørs

Kun basseng

Romføler

* Systemet er låst for å fungere uten KJØLE-modus. Det kan bare låses opp av autoriserte installatører og våre autoriserte servicepartnere. * Vises bare når KJØLE-modus er låst opp (dvs. når KJØLE-modus er tilgjengelig).

Før du begynner å stille inn de ulike menyparametrene, start kommandoen ved å velge operativspråk og stille inn riktig dato og klokkeslett.

Når strømmen aktiveres for første gang, vises innstillingsskjermen automatisk. Den kan også startes fra de personlige innstillingene i menyen.

Vent på initialiseringen av displayet. Når initialiseringen er fullført, returneres du til normal skjerm.

① Ved første oppstart vises initialiseringsskjermen på den andre fjernkontrollen. ② Etter at installatøren har valgt "Dobbelt" i fjernkontrollkonfigurasjonen, vent minst 30 sekunder for at synkroniseringen mellom hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) skal skje før du bruker denne andre fjernkontrollen.

*MERK: Alle knapper er deaktivert på den andre fjernkontrollen til synkroniseringsprosessen er fullført.

③ Deretter er denne fjernkontrollen klar til bruk.

*MERK: Eventuelle justeringer av innstillingene på RC-2 vil gjenspeiles på RC-1 og omvendt. Vanligvis kreves det omtrent 10 sekunders inaktivitet for synkronisering mellom RC-1 og RC-2. Noen ganger vises en popup-melding "Synk. RC-1 og RC-2 pågår!" når RC-2 prøver å synkronisere med RC-1.

Når de første innstillingene er fullført, kan du velge en hurtigmeny fra følgende alternativer og endre innstillingen.

① Trykk for å vise hurtigmenyen.

② Bruk ∧ for å velge menyen. ③ Trykk for å aktivere/deaktivere den valgte menyen.

Hurtigmeny

Tvunget varmtvann

Powerful

Stillemodus

Tving motstand

Progr. settimanale

Sbrinamento forzato

Reset errore

Selez.

ON/OFF

Selezionare ogni impostazione e verificare l'impostazione in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ad ogni tasto di selezione.)

Per tornare alla schermata principale,

Premere

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.

• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Når tvungen ACS er deaktivert, går drift og modus tilbake til tidligere lagret tilstand.

Kraftig

Velg dette ikonet for å betjene varme-/kjøleanlegget med maksimal effekt.

Trykk ← for å bekrefte valget.

(Kraftig drift starter omtrent 1 minutt etter at ← trykkes.)

Merk:

- Kraftig modus deaktiveres når driften slås av.

Stille modus

Velg dette ikonet for stille drift.

Trykk ← for å bekrefte valget.

(Stille drift starter omtrent 1 minutt etter at ← trykkes.)

Tving varmeelement

Velg for å tvinge aktivering av varmeelementet.

Trykk

for å bekrefte valget.

(Modus tvungen motstand starter omtrent 1 minutt etter at du har trykket)

- Tvungen motstand er deaktivert.

- Tvungen motstand er aktivert.

Merk:

- Tvungen motstand deaktiveres når operasjonen allerede er aktivert og "Deaktivert fordi drift er aktiv" vises.

Deaktivert fordi drift er aktiv

[→]Lukk

Ukeplan

Velg dette ikonet for å slette (avbryte) eller gå til forhåndsinnstilt ukeplan.

Trykk ← for å bekrefte valget.

Velg "Ja".

- Hvis du velger "Nei", går du tilbake til hovedskjermen.

- Tidskonfigurasjon: Velg Tidskonfigurasjon for å endre ukeplan.

- Kopier tidsplaner: Velg for å kopiere en tidskonfigurasjon.

[Eksempel på tidskonfigurasjon]

Velg dagen for endringen med ∧ ∨-knappene.

Hvis ikke alle 6 programmene er forhåndsinnstilt, vises denne skjermen.

① Velg program "1" \~ "6". ② Still inn timerens timer og minutter. ③ Velg ON/OFF for timeren. ④ Velg driftsmodus.

⑤ Still inn temperaturen for sone 1 og 2 (hvis systemet har innstilling for 2 soner).

⑥ Still inn temperaturen for tanken.

Merk:

• Timeren deaktiveres når Tvangsvarme aktiveres eller Varme/kjøl-bryter aktiveres.
• Hvis Ukeplan er forhåndsinnstilt for 2 soner, må samme prosedyre gjentas for sone 2.

Tvungen avriming

Velg for å starte avrimingsfunksjonen.

Trykk ← for å bekrefte valget.

(Når modusen godtas, vises følgende skjerm.)

Forespørsel godtatt

[+]Lukk

Tilbakestill feil

Velg for å gjenopprette tidligere innstillinger når en feil oppstår.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde.)

Forespørsel akseptert

[→]Lukk

- Sørg for at alle enheter er slått av før du velger denne modusen, som tilbakestiller standardinnstillingene for hele systemet.

R/C-lås

Velg for å låse fjernkontrollen.

Trykk for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde.)

Låse fjernkontrollen?

Nei

Velg "Ja".

(Hovedskjermen låses.)

- Hvis du velger "Nei", går du tilbake til hovedskjermen.

For å låse opp fjernkontrollen

Trykk på en tast.

(Når modusen er akseptert, vises følgende skjermbilde.)

Skriv inn 4 sifre for passordet

(hvis passordet er riktig, låses skjermbildet opp).

For å tilbakestille glemt passord (i OFF-driftsskjermen)

Trykk og hold inne i 5 sekunder.

(Når modusen er akseptert, vises følgende skjermbilde.)

Velg "Reset".

1. Passord 0000
2. Fjernkontrollen er låst opp

(Skjermen slås av etter 3 sekunder.)

Velg menyer og bestem innstillingene i henhold til systemet som er tilgjengelig i huset. Alle startinnstillinger må utføres av en autorisert forhandler eller en spesialist. Det anbefales at også alle endringer av startinnstillingene utføres av en autorisert forhandler eller en spesialist.

• Etter første installasjon kan du justere innstillingene manuelt.
• Startinnstillingen forblir aktiv til brukeren endrer den.
• Fjernkontrollen kan brukes til ulike installasjoner.
• Kontroller at driftsindikatoren er av før innstilling.
• Systemet kan fungere feil hvis det er feil innstilt. Kontakt en autorisert forhandler.

For å vise:

For å velge meny: ^ ∨ < >

For å bekrefte valgt innhold:

Menu	Impostazione predefi nita	Opzioni di impostazione / Display
1 Imp. funzioni
1.1 > Progr. settimanale
Una volta impostato Progr. settimanale, l'utente può modifi carlo dal Menu rapido. Per configurare fino a 6 programmi al giorno.• Disabilitato se si seleziona “Si” per SW risc./raff. o si attiva la resistenza forzata.	Confi gurazione orariSelezionare il giorno della settimana e impostare i programmi necessari (Ora / ON/OFF / Modalità)		Progr. settimanale 10:34am,LunDom Lun Mar Mer Gio Ven Sab1. 8:00am ON 40°C2. 12:00pm ON 24/28°C 40°C3. 1:00pm ON 12/10°C↔Giorno ▼Progr. [-→] Modifica
	Copia orariSelezionare il giorno della settimana
1.2 > Timer vacanza
Per risparmiare energia, è possibile impostare un periodo di vacanza per spegnere il sistema o abbassare la temperatura durante il periodo.	OFF	ONOFF
	>ON
	Inizio e fi ne vacanza.Data e ora		Vacanza: Fine 10:34am,Lun
	Spento o temperatura abbassata		Anno/Mes/Gio Ora : Min/01/01 10:00 am
	L'impostazione Progr. settimanale potrebbe essere disabilitata durante l'impostazione Timer vacanza, ma viene ripristinata al termine di Timer vacanza.		↔ Selez. Conf. [-→]
1.3 > Timer Mod. silenz.
Per funzionare in silenzio nel periodo preimpostato.Possono essere impostati 6 programmi.Il livello 0 indica che la modalità è disattivata.	Ora di inizio Silenz.:Data e ora		Modalità silenziosa 10:34am,LunProgr. Ora Liv.1 8:00 am 02 5:00 pm 13 11:00 pm 3↓Selez. [-→] Modifica
	Livello di silenziosità:0 ~ 3
1.4 > Priorità silenzio
• Per selezionare la priorità durante la Modalità silenziosa tra Suono e Capacità.• Se si seleziona la priorità Suono, l’unità funziona solo in condizioni silenziose.• Se si seleziona la priorità Capacità, l’unità funziona in condizioni silenziose, ma allo stesso tempo darà priorità alla fornitura della capacità richiesta.		Suono
1.5 > Resistenza amb.
Per attivare o disattivare la resistenza di back-up per il riscaldamento.		OFF
1.6 > Resistenza ACS
Per attivare o disattivare la resistenza del serbatoio acqua calda sanitaria.		OFF
1.7 > Sterilizzazione
Per attivare o disattivare la sterilizzazione automatica.		ON
• Non utilizzare il sistema durante la sterilizzazione per evitare scottature con acqua calda o il surriscaldamento della doccia.• Richiedere a personale tecnico specializzato quali parametri di sterilizzazione inserire.
1.8 > Mod. ACS (Acqua Calda Ad Uso Domestico)
Per impostare la modalità ACS su Standard o Smart.• La modalità Standard riscalda in serbatoio ACS in minor tempo. Mentre, la modalità Smart richiede più tempo per riscaldare l’ACS con consumo di energia inferiore.		Standard
Per impostare il sensore serbatoio su Alto o Centro.• Selezionare in che punto dell’accumulo si desidera avere la lettura del sensore dell’acqua calda sanitaria.		Alto
Menu		Impostazione predefi nita	Opzioni di impostazione / Display
2 Controllo sistema
2.1 >Monitor energia
	Dati attuali o storici di consumo energia, generazione o COP.	AttualeSeleziona e recupera	Mese Modalità
		Storico datiSeleziona e recupera
	·COP= Coeffi ciente di prestazioni.·Per i dati storici, il periodo viene selezionato da 1 giorno/1 settimana/1 anno.·È possibile visualizzare il consumo di energia (kWh) di riscaldamento, *1,*2 raffreddamento, serbatoio e totale.·Il consumo totale di alimentazione è un valore stimato in base a CA 230 V e può essere diverso dal valore misurato da un'apparecchiatura di precisione.
2.2 >Info sistema
	Mostra tutte le informazioni di sistema per ciascuna zona.	Informazioni di sistema effettive di 11 elementi:Ingresso / Uscita / Zona 1 / Zona 2 /Serbatoio / Accum. imp. / Solare / Piscina /Frequenza COMP / Portata pompa /Pressione acquaSeleziona e recupera	Info sistema 10:34am,Lun1.Ingresso : 0°C2.Uscita : 0°C3.Zona 1 : 0°C4.Zona 2 : 0°C▼Pagina
2.3 >Storico errori
	·Fare riferimento a Soluzione dei problemi per i codici di errore.·Il codice di errore più recente viene visualizzato per primo.	Seleziona e recupera	Storico errori 10:34am,Lun1.--2.--3.--4.--[--]Cancella storico
2.4 >Compressore
	Mostra le prestazioni del compressore.	Seleziona e recupera	Compressore 10:34am,Lun1.Frequenza attuale : 0 Hz2.Cont. (OFF-ON) : 03.Tempo totale ON : 0 h[→]Indietro
2.5 >Resistenza
	Ore totali di accensione della resistenza di riserva della pompa di calore e della resistenza del serbatoio di acqua calda sanitaria.	Seleziona e recupera	Resistenza 10:34am,LunTempo totale ON: Oh: Oh[→]Indietro

*1 Systemet er låst for å fungere uten KJØLE-modus. Det kan bare låses opp av autoriserte installatører og våre autoriserte servicepartnere.

*2 Vises bare når KJØLE-modus er låst opp (dvs. når KJØLE-modus er tilgjengelig).

Menu		Impostazione predefi nita	Opzioni di impostazione / Display
3 Imp. personali
3.1 > Contr. Rem. n°
	• Per visualizzare il numero di un particolare telecomando in modo che l'installatore e l'utente fi nale siano ben informati.• Il telecomando principale viene visualizzato come RC-1. Il secondo telecomando viene visualizzato come RC-2.	Seleziona e recupera	Contr. Rem. n° 10:34am,LunRC-2[--]Conf.
3.2 > Suono tasti
	Attiva/disattiva i suoni operativi.	ON	ONOFF
3.3 > Contrasto LCD
	Imposta il contrasto dello schermo.	3	Contrasto LCD 10:34am,LunBasso Alto[←→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
3.4 > Retroilluminazione
	Imposta la durata della retroilluminazione dello schermo.	1 minuto	Retroilluminazione 10:34am,LunOFF 5 minuti15 secondi 10 minuti1 minuto^ Selez. [--]Conf.
3.5 > Intensità retroill.
	Imposta la luminosità della retroilluminazione dello schermo.	4	Intensità retroill. 10:34am,LunScuro Chiaro[←→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
			Selez. [--]Conf.
3.6 > Formato orologio
	Imposta il tipo di visualizzazione dell'orologio.	am/pm	Formato orologio 10:34am,Lun24 Ham/pm^Selez. Conf. [--]
3.7 > Data e Ora
	Imposta la data e l'ora attuali.	Anno / Mes / Gio / Ora / Min	Data e Ora 10:34am,LunAnno/Mes/Gio Ora : Min / 01 / 01 10 : 00 am→Selez. Conf. [--]
3.8 > Lingua
Imposta la lingua di visualizzazione della schermata principale.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKЕДОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА	Lingua 10:34am, Lun
		ENGLISH FRANÇAIS DEUTSCH ITALIANO
		Selez. [←]Conf.
3.9 > Sblocco password
Password a 4 cifre per tutte le impostazioni.	0000	Sblocco password 10:34am, Lun
		Selez. [←]Conf.

Feilsøking

Nedenfor er en liste over feilkoder som kan vises på skjermen ved problemer med innstilling eller drift av systemet.

Når en feilkode vises på skjermen som angitt nedenfor, kontakt nummeret som er registrert i fjernkontrollen eller en lokal autorisert installatør.

Alle brytere er deaktivert, unntatt < > .

Feilnummer

Blinker

Feilnr. Feilforklaring

H12 Errore abbinamento capacità
H15 Errore sensore del compressore
H20 Errore pompa
H21 Errore di pressione dell'acqua
H22 Errore sensore serbatoio 2
H23 Errore sensore del refrigerante
H27 Errore valvola di servizio
H28 Errore sensore solare
H31 Errore sensore piscina
H36 Errore sensore serbatoio di accumulo
H38 Errore abbinamento genere
H42 Protezione bassa pressione
H43 Errore sensore zona 1
H44 Errore sensore zona 2
H62 Errore portata acqua insuffi ciente
H63 Errore sensore di bassa pressione
H64 Errore sensore di alta pressione
H65 Errore anticongelamento acqua
H67 Errore termistore esterno 1
H68 Errore termistore esterno 2
H70 Errore OLP riscaldatore di back-up
H72 Errore sensore serbatoio 1
H74 Errore di comunicazione PCB
H75 Protezione temp. acqua bassa
H76	Errore di comunicazione RC-1 e unità internaErrore di comunicazione RC-1 e RC-2
H90	Errore di comunicazione tra unità interna ed esterna
H91 Errore OLP resistenza di booster
H95 Errore collegamento tensione
H98 Protezione alta pressione
H99 Prevenzione anticong. unità interna
F12 Attivazione pressostato
F14 Anomalia nella rotazione compressore
F15 Errore blocco motore del ventilatore

N. errore Spiegazione errore
F16 Protezione da sovracorrente
F20	Protezione da sovraccarico del compressore
F22	Protezione da surriscaldamento modulo transistor
F23 Picco corrente continua
F24 Errore ciclo refrigerante
F25 Errore comm. * 1, *2 risc. e raff.
F27 Errore pressostato
F29 Basso valore di surriscaldamento
F30 Errore sensore 2 uscita acqua
F32	Errore termostato interno di RC-1Errore termostato interno di RC-2
F34	Perdita dello scambiatore di calore dell'acqua interna
F35	Errore di comunicazione del contatore esterno
F36 Errore sensore ambiente unità esterna
F37 Errore sensore ingresso acqua
F40 Errore sensore scarico unità esterna
F41 Errore di correzione del fattore di potenza
F42	Errore del sensore dello scambiatore di calore esterno
F43 Errore sensore sbrinamento unità esterna
F45 Errore sensore uscita acqua
F46	Scollegamento del trasformatore di corrente
F48 Errore sensore uscita evaporatore
F49 Errore sensore uscita bypass
F50 Errore sensore ingresso acqua 2
F51 Errore sensore uscita economizzatore
F52 Errore sensore ingresso bypass
F95 *	1, *2 Errore alta pressione raffreddamento
* Alcuni codici di errore potrebbero non essere applicabili al modello. Consultare un rivenditore autorizzato per chiarimenti.

* 1 Systemet er låst for å fungere uten KJØL-modus. Det kan bare låses opp av autoriserte installatører og våre autoriserte servicepartnere.

*2 Vises bare når KJØL-modus er låst opp (det vil si når KJØL-modus er tilgjengelig).

Informasjon når du kobler til nettverksadapteren (valgfritt tilbehør)

ADVARSLER

Før bruk, kontroller sikkerheten rundt luft-til-vann-anlegget. Kontroller at det ikke er personer eller gjenstander i bevegelse i nærheten før drift.

Feil bruk på grunn av manglende overholdelse av instruksjonene kan føre til skade på personer eller eiendom.

Kontroller følgende før bruk (innendørs)

- Innstillingstilstand for timer. Uventet start/stopp kan føre til alvorlig skade på personer eller gjenstander i bevegelse.

Kontroller følgende før og under bruk (utendørs)

- Hvis du vet at det er noen i lokalene, varsle personen fra utsiden om den nye innstillingen av funksjonene før du utfører den.

Dette forhindrer plutselige elektriske støt på personen og alvorlige helseproblemer fra endring av drift.

- Ikke bruk dette apparatet hvis barn, funksjonshemmede eller eldre, som ikke er i stand til å betjene apparatet selv, befinner seg i lokalene.

- Kontroller innstillings- og driftstilstanden ofte.

- Stopp apparatet når feilkoden vises, og kontakt en autorisert forhandler eller spesialist.

Kontroller før bruk

- Systemet kan ikke brukes ved dårlige kommunikasjonsforhold. Kontroller "Driftsstatus" i appens display etter bruk. Følgende tilstand kan oppstå ved fjernbetjening.

- Kan ikke betjenes. Driftstiden er ikke angitt.

- Driften av luft-til-vann-anlegget er ikke angitt hvis bruk utendørs er innstilt.

- Det anbefales å låse smarttelefonens skjerm for å unngå at den ikke fungerer.

- Ikke bruk fjernkontroll, kommunikasjons- eller betjeningsenheter som ikke er spesifisert av en autorisert forhandler eller spesialist.

- Bruk i henhold til det som er angitt i "Tjenestevilkår" og "Behandling av personopplysninger" for Panasonic Smart Application.

- Hvis Panasonic Smart Application ikke brukes over lengre tid, koble nettverksadapteren fra enheten.

Informasjon til brukere om innsamling og avhending av gamle apparater

Kun for EU og land med innsamlings- og avhendingssystemer

Disse symbolene på produkter, emballasje og/eller medfølgende dokumentasjon eller manualer indikerer at elektriske og elektroniske produkter og brukte batterier ikke skal kastes som husholdningsavfall, men må samles inn separat.

For riktig behandling, gjenvinning og resirkulering av gamle produkter og brukte batterier, ber vi deg levere dem til egne innsamlingssteder i henhold til gjeldende lovgivning i ditt land.

Ved korrekt avhending bidrar du til å spare viktige ressurser og unngå potensielle negative effekter på menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering, kontakt din kommune.

Feil avhending av dette avfallet kan føre til sanksjoner i henhold til nasjonal lovgivning.

For kommersielle brukere i EU og enkelte andre europeiske land

Hvis du ønsker å kassere elektrisk og elektronisk utstyr, vennligst kontakt din forhandler eller leverandør for mer informasjon.

[Informasjon om avfallshåndtering i andre land utenfor EU]

Disse symbolene er kun gyldige innenfor EU. Hvis du ønsker å kassere disse artiklene, vennligst kontakt lokale myndigheter eller forhandleren for å få informasjon om korrekt avfallshåndtering.

Takk for at du kjøpte et Panasonic-produkt.

Enhver oversettelse til et annet språk anses som referanse, men den engelske versjonen er alltid gjeldende.

Bildene i denne håndboken er kun ment som illustrasjoner og kan avvike fra enhetens faktiske utseende. De kan endres uten forvarsel.

Innholdsfortegnelse

Sikkerhetstiltak 56-57

Knapper og skjerm på fjernkontrollen .....58-59

Initialisering 60

Hurtigmeny 61

Slik bruker du hurtigmenyen 62-66

Menyer 67-71

1 Funksjonsinnstilling 67-68

1.1 Uketimer

1.2 Ferie-timer

1.3 Lydreduksjon-timer

1.4 Stille prioritet

1.5 Frigjør backup-varme

1.6 Tankoppvarming

1.7 Sterilisering

1.8 Tappevannsmodus

2 Systemkontroll 69

2.1 Energimonitor

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeapparat

3 Personlige innstillinger 70-71

3.1 Betjeningsnr.

3.2 Testlyd

3.3 LCD-kontrast

3.4 Bakgrunnslys

3.5 Bakgrunnsbelysning

3.6 Klokkevisning

3.7 Dato og tid

3.8 Språk

3.9 Passordlås

Feilsøking 72

Informasjon 73

Sikkerhetstiltak

Følg disse instruksjonene for å unngå personskade, enten på deg selv eller andre, eller materiell skade:

Feil bruk på grunn av manglende overholdelse av instruksjonene kan føre til skade, hvis alvorlighetsgrad er klassifisert som angitt nedenfor:

Det er ikke meningen at dette apparatet skal være tilgjengelig for ukyndige.

ADVARSEL

Med dette symbolet advares du mot død eller alvorlig skade.

FORSIKTIG

Med dette symbolet advares du mot skade eller skade på eiendom.

Instruksjonene som skal følges, er angitt med følgende symboler:

Dette symbolet refererer til en handling som er FORBUDT.

Disse symbolene angir PÅKREVDE handlinger.

ADVARSEL

Dette kan forårsake elektrisk støt eller antennelse.

• Ikke demonter eller endre enheten.
• Ikke berør enheten med våte hender.
• Ikke tørk av adapteren med en våt klut eller vask den i vann.

Personer (inkludert barn) med redusert fysisk, sensorisk eller mental kapasitet, eller uten erfaring eller kunnskap, skal ikke utføre disse instruksjonene, med mindre de er under tilsyn av eller har fått opplæring av en person som er ansvarlig for deres sikkerhet. Pass på at barn ikke leker med enheten.

Spør kun selgeren eller en installatør om å installere adapteren.

- Ellers kan dette føre til elektrisk støt eller antennelse.

Slå av strømforsyningen før installasjon av CNT-kabelen. - Ellers kan dette føre til elektrisk støt eller antennelse.

Bruk kun de angitte delene ved installasjon av CNT-kabelen, og utfør installasjonen korrekt ved å følge instruksjonene.

- Ellers kan dette føre til elektrisk støt eller antennelse.

Sørg for at kabler installeres riktig, slik at ytre krefter ikke kan skade dem. - Ellers kan dette føre til overoppheting, noe som kan føre til antennelse.

Stopp umiddelbart bruken hvis det oppstår problemer eller feil, og koble fra strømmen til tilkoblede enheter.

• Ellers kan dette føre til røyk, antennelse, elektrisk støt eller forbrenning.
• Eksempler på problemer og feil:
• Det lukter brent
• Det har trengt inn vann eller forurensning
• Be umiddelbart selgeren eller installatøren om å reparere adapteren.

FORSIKTIG

Sørg for utlading av statisk elektrisitet før ledninger og kabler kobles til.

- Ellers kan dette føre til feil.

Kontroller følgende krav på forhånd:

- Det må ikke oppstå avvik i klimaanlegget, for eksempel endring av luftstrømmen. Sørg for at det ikke finnes gjenstander som lett kan flyttes av en direkte rettet luftstrøm. Falne eller flyttede gjenstander kan forårsake farer som brann, skade osv.

Knapper og skjerm på fjernkontrollen

LCD-skjermen som er vist i denne håndboken, er kun ment som illustrasjon og kan avvike fra den faktiske enheten.

Knapper / kontrollamper

① Hurtigmeny-knapp

Tilbake-knapp

Går tilbake til forrige skjerm.

LCD-skjerm

③ (faktisk – mørk bakgrunn med hvite symboler)

④ Hovedmeny-knapp

For å stille inn funksjonene.

5 PÅ/AV-knapp

Starter/stanser driften.

6 Kontrollampe for drift

Lyser under drift, blinker ved alarm.

Druk in het midden

Geen handschoenen

Gebruik geen pen

Pijltjestoetsen

Selecteert een onderdeel.

Omhoog

Links Rechts

Enter-knop

Bevestigt het gekozen onderdeel.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners. *2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (dat wil zeggen als de stand COOL beschikbaar is).

Voordat de diverse menu-instellingen worden geconfigureerd, moet u eerst de afstandsbediening opstarten door de taal te kiezen en de datum en tijd in te stellen.

Als de stroom voor het eerst wordt ingeschakeld, wordt automatisch het instellingsscherm getoond. Het kan ook ingesteld worden door een persoonlijke instelling in het menu.

Wacht terwijl het scherm opstart.

Zodra het scherm is opgestart, verandert het naar het normale scherm.

① Bij de eerste keer inschakelen verschijnt het initialiseringsscherm op de secundaire afstandsbediening. ② Nadat de installateur bij de instelling van de afstandsbediening "Dubbel" heeft geselecteerd, moet er tenminste 30 seconden worden gewacht voor de synchronisatie tussen de hoofdafstandsbediening (RC-1) en de secundaire afstandsbediening (RC-2), voordat de secundaire afstandsbediening wordt gebruikt.

*MERK: Alle knapper på fjernkontrollen (sekundær) er deaktivert til synkroniseringsprosessen er fullført.

③ Deretter er fjernkontrollen klar til bruk.

*MERK: Enhver endring i innstillingene på RC-2 vises også på RC-1 og omvendt. Generelt må du vente omtrent 10 sekunder på synkronisering mellom RC-1 og RC-2. Noen ganger vises popup-meldingen "Fjernkontroll-1 og fjernkontroll-2, synkroniserer!" når RC-2 prøver å synkronisere med RC-1.

Når de første innstillingene er fullført, kan du velge en hurtigmeny fra følgende alternativer og redigere innstillingene.

① Trykk på for å vise hurtigmenyen.

② Bruk ∧ for å velge menyen. ③ Trykk på for å slå det valgte menyelementet av eller på.

For å gå tilbake til hovedskjermen,

trykk på eller .

Tving varmtvann

Velg dette ikonet for å slå varmtvannstanken av eller på.

Trykk på ← for å bekrefte valget.

- Tving varmtvann er av.

- Tving varmtvann er på.

Merk:

• Tving varmtvann er ikke tilgjengelig hvis tving oppvarming er på.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

Geluidsreductie

Selecteer dit icoontje voor een stille werking.

Druk op ← om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Selecteer "Yes".

- Selecteer "Yes" met gebruik van de < knoppen.

Selecteer schema "1" \~ "6".

Selecteer "Edit".

- Hvis du velger "Slett", slettes timerinnstillingen for den valgte planen.

Still inn timer og minutter.

Velg nivået for stille modus.

Merk:

- Hvis tiden overlapper med en annen plan, vises "Set time is overlapped!" på skjermen.

Tvungen oppvarming

Velg for å tvinge oppvarming på.

Trykk på ← for å bekrefte valget.

(Tvungen oppvarming starter omtrent 1 minutt etter at du har trykket.)

- Tvungen oppvarming er av.

- Tvungen oppvarming er på.

Merk:

- Tvungen oppvarming er ikke tilgjengelig hvis enheten allerede er i drift, og "Ikke tilgjengelig, er allerede i drift!" vises da på skjermen.

Slå av enheten for installatørinnstillinger!

[D]Lukket

Uketimer

Velg dette ikonet for å slette eller endre den innstilte uketimeren.

Trykk på ← for å bekrefte valget.

Velg "Ja".

- Hvis du velger "Nei", går skjermen tilbake til hovedskjermen.

- Timer-oppsett: Velg timerinnstilling for å redigere uketimeren.

- Timer-kopiering: Velg for å kopiere en timerinnstilling.

[Eksempel på en timerinnstilling]

Velg dagen(e) du vil redigere ved hjelp av knappene.

Hvis ikke alle 6 tidsplanene er angitt, vises denne skjermen.

① Velg tidsplan "1" \~ "6". ② Angi timer og minutter for timeren. ③ Velg PÅ/AV for timeren. ④ Velg ønsket modus.

⑤ Angi temperaturen for både sone 1 og 2 (hvis systemet har 2-sone-innstilling).

⑥ Angi temperaturen for tanken.

Merk:

• Timer er ikke tilgjengelig hvis tvungen oppvarming er på, eller varme-kulde-veksling er aktivert.
• Hvis du har stilt inn uketimeren i 2 soner, må du gjenta samme prosedyre for sone 2.

Tving avriming

Velg for å tine frosne rør.

Trykk på ← for å bekrefte valget.

(Når modusen er aktivert, vises følgende skjermbilde.)

Forespørsel akseptert!

[D]Lukket

Tilbakestill feilmelding

Velg for å gjenopprette tidligere innstillinger hvis en feil har oppstått.

Trykk på for å bekrefte valget.

(Når modusen er aktivert, vises følgende skjermbilde.)

Forespørsel akseptert!

[D]Lukket

- Sørg for at alle enheter er av før du velger denne modusen, som tilbakestiller hele systemet til tidligere innstillinger.

Lås fjernkontroll

Velg for å låse fjernkontrollen.

Trykk på for å bekrefte valget.

(Når modusen er aktivert, vises følgende skjermbilde.)

Vil du låse betjeningen?

Ja

Nei

Velg "Ja".

(Hovedskjermen blir låst.)

- Hvis "Nei" velges, vil skjermen gå tilbake til hovedskjermen.

Opplåsing av fjernkontrollen

Trykk på en vilkårlig knapp.

(Når modusen er aktivert, vises følgende skjermbilde.)

* * *

Skriv inn de 4 sifrene i passordet (hvis tallet er riktig, låses skjermen opp).

For å tilbakestille glemt passord (også når skjermen er AV)

Hold den inne i 5 sekunder.

(Når modusen er aktivert, vises følgende skjermbilde.)

1. Passordet er tilbakestilt til 0000 2. Betjeningen er ikke låst

Velg "Tilbakestill".

(Skjermen slås av etter 3 sekunder.)

Velg menyene og bestem innstillingene i samsvar med systemet som finnes i huset. Alle første innstillinger må utføres av en autorisert forhandler eller en fagperson. Det anbefales at alle endringer av de første innstillingene også utføres av en autorisert forhandler eller fagperson.

• Etter de første innstillingene kan du justere disse manuelt.
• De første innstillingene forblir aktive til brukeren endrer dem.
• Fjernkontrollen kan brukes til flere installasjoner.
• Kontroller at kontrollampen på betjeningen er AV før du endrer innstillinger.
• Systemet kan fungere feil hvis det ikke er riktig innstilt. Rådfør deg med en offisiell forhandler.

For visning av : ≡ For valg av meny: ∧ ∨ < >

For bekreftelse av valgt element:

Menu	Standaard instelling	Instellingsopties / Weergave
1 Functie instellen
1.1 > Week-timer
Zodra de week-timer is ingesteld, kan een gebruiker dit aanpassen in het snelmenu.Voor een dag kunnen er max.6 schema's voor de werking worden ingesteld.Niet beschikbaar als voor de verwarming-koeling schakeling "Ja" is geselecteerd of als forceren verwarming aan staat.	TimerinstellingSelecteer de dag van de week en stel de benodigde schema's in (tijd / Functie AAN/UIT / stand).		Week-timer 10:34am, MaZo Ma Di Wo Do Vr Za1. 8:00am Aan 40°C2. 12:00pm Aan 24/28°C 40°C3. 1:00pm Aan 12/10°C↔Dag ▼Timer [←]Bewerken
	Timer kopieSelecteer de dag van de week.
1.2 > Vakantie-timer
Om energie te besparen kunt u voor een vakantieperiode instellen dat het systeem uitgezet wordt of de temperatuur in deze periode verlaagd wordt.	UIT	AanUIT
	>Aan
	Begin en einde van de vakantie.Dag en tijd.		Vakantie: Eind 10:34am, MaJaar/maand/dag Uur : Min.2022 / 01 / 01 10 : 00 am
	UIT of verlaagde temperatuur.
• De instelling van de week-timer kan tijdelijk niet beschikbaar zijn tijdens het instellen van de vakantie-timer, maar wordt weer ingeschakeld als vakantie-timer is afgerond.			→ Select Bevest. [-]
1.3 > Geluidsreductie-tim.
Voor een stille werking tijdens de ingestelde periode.Er kunnen 6 schema's worden ingesteld.Niveau 0 betekent dat de stand uit staat.	Tijd voor start van de stille stand:Dag en tijd.		Geluidsreductie 10:34am, MaTimer Tijd Niv.1 8:00 am 02 5:00 pm 13 11:00 pm 3→Select [-]Bewerken
	Niveau van de stilte:0 ~ 3
Menu	Standaard instelling	Instellingsopties / Weergave
1.4 > Prioriteit stil
• Voor het selecteren van de prioriteit tussen Geluid en Vermogen in de stille stand.• Als de prioriteit Geluid wordt geselecteerd, werkt de unit alleen in de stille staat.• Als de prioriteit Vermogen wordt geselecteerd, werkt de unit in de stille staat maar geeft tegelijkertijd prioriteit aan het leveren van voldoende vermogen.	Geluid
1.5 > Vrijg. back-up heat.
Voor het AAN- of UITzetten van de ruimteverwarming.	UIT
1.6 > Tankverwarming
Voor het AAN- of UITzetten van de tankverwarming.	UIT
1.7 > Sterilisatie
Voor het AAN- of UITzetten van de automatische sterilisatie.	Aan
• Gebruik het systeem niet tijdens de sterilisatie om brandwonden door heet water of oververhitting van een douche te voorkomen.• Vraag een erkende dealer de hoogte van de instellingen voor de sterilisatiefunctie te bepalen in overeenstemming met plaatselijke wetgeving en voorschriften.
1.8 > Mode tapw. (Warmtapwater)
Voor het instellen van warmtapwater op de stand standaard of slim.• De stand standaard heeft een kortere opwarmtijd van de warmtapwatertank. Daarentegen duurt in de stand slim het opwarmen van warmtapwater langer, maar met een lager energieverbruik.	Standaard
Voor het instellen van de tanksensor op boven of midden.• Keuze van de tanksensor op boven vertraagt de start van het opwarmen van de tank en vermindert het stroomverbruik. Verander deze keuze naar “midden” als er onvoldoende warm water is.	Boven
2 Systeem check
2.1 > Energiemonitor
Grafi ek van het huidige of historische energieverbruik opwekking of COP.	HuidigKiezen en ophalen.	Totaal verbruik (1 jaar)0.0 kWh1 jaar 1 2 3 4 5 6 7 8 9 1 1 0 1 MrdJan, 2022: 0.0 kWh Ongev.1 Maand Mode
	Historische grafi ekKiezen en ophalen.
• COP = Prestatiecoëffi ciënt.• Voor de historische grafiek kunt u kiezen uit 1 dag/1 week/1 jaar.• U kunt het energieverbruik (kWh) ophalen van verwarming, *1, *2 koeling, tank en totaal.• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschillen van de werkelijke waarde zoals gemeten door precisieapparatuur.
2.2 > Systeeminformatie
Toont alle systeeminformatie in elke ruimte.	Actuele systeeminformatie van 11 onderdelen:Retour / Aanvoer / Zone 1 / Zone 2 / Tapwater / Buffertank / Zonnecol. / Zwembad / Compressorfreq. / Debiet pomp / WaterdrukKiezen en ophalen.	Systeeminformatie 10:34am, Ma1. Retour : 0°C2. Aanvoer : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°C5. Pagina
2.3 > Fout geschiedenis
• Zie hoofdstuk probleemoplossing voor foutcodes.• De laatste foutcode wordt bovenaan weergegeven.	Kiezen en ophalen.	Fout geschiedenis 10:34am, Ma1. --2. --3. --4. --[←]Wis geschiedenis
2.4 > Compressor
Toont de prestaties van de compressor.	Kiezen en ophalen.	Compressor 10:34am, Ma1. Huidige freq. : 0 Hz2. Teller (AAN-UIT) : 03. Totale tijd AAN : 0 h[→]Terug
2.5 > Verwarmer
Totale aantal uren dat back-up verwarming/tankverwarming AAN staat.	Kiezen en ophalen.	Verwarmer 10:34am, MaTotale tijd AAN: Oh: Oh[→]Terug

*1 Systemet er sikret slik at det ikke kan brukes uten COOL-modus. Sikringen kan fjernes av en autorisert installatør eller våre autoriserte servicepartnere.

*2 Vises bare hvis COOL-modus ikke er sikret (det vil si hvis COOL-modus er tilgjengelig).

Menu		Standaard instelling	Instellingsopties / Weergave
3 Persoonlijke instell.
3.1	> Bediening nr.
	• Voor het weergeven van hetnummer van een bepaalde afstandsbediening zodat de installateur en de eindgebruiker op de hoogte zijn.• De hoofdafstandsbediening wordt als afstandsbediening-1 weergegeven. De secundaire afstandsbediening wordt als afstandsbediening-2 weergegeven.	Kiezen en ophalen.
			Bediening nr. 10:34am,Ma
			[--]Bevest.
3.2	> Toetsgeluid
	Zet het geluid voor de bediening AAN/UIT.	Aan
3.3	> Contrast LCD
	Instelling van het contrast van het scherm.	3	Contrast LCD 10:34am,Ma
			Select [--]Bevest.
3.4	> Achtergrondverl.
	Stelt de tijd in hoe lang de achtergrondverlichting van het scherm brandt.	1 min
3.5	> Achtergr. verlichting
	Stelt de helderheid van de achtergrondverlichting van het scherm in.	4	Achtergr. verlichting 10:34am,Ma
			Select [--]Bevest.
3.6	> Klokweergave
	Stelt het type klokweergave in.	am/pm
			Select Bevest. [--]
3.7	> Datum & tijd
	Stelt de huidige datum en tijd in.	Jaar / maand / dag / Uur / Min.
			Select Bevest. [--]

Menu		Standaard instelling	Instellingsopties / Weergave
3.8 > Taal
	Stelt de weergavetaal voor het bovenste scherm in.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUĖS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Taal 10:34am, Ma
				NORWEGIAN POLISH CZECH NEDERLANDS Select [←]Bevest.
3.9 > Wachtwoord ontgr.
	Wachtwoord van 4 cijfers voor alle instellingen.	0000		Wachtwoord ontgr. 10:34am, Ma
				Select [←]Bevest.

Problemen oplossen

Hieronder vindt u een lijst met foutcodes die op het scherm kunnen verschijnen als er problemen zijn met de instellingen of werking van het systeem.

Als het scherm een foutcode weergeeft zoals hieronder aangegeven, neem dan contact op met de contactpersoon aangegeven in de afstandsbediening of met de dichtstbijzijnde erkende installateur.

Alle knoppen zijn niet beschikbaar behalve < en

Foutnummer

Knippert

Fout nr.	Foutbeschrijving
H12	Capaciteit onjuist
H15	Fout sensor van compressor
H20	Fout pomp
H21	Fout waterdruk
H22	Fout tanksensor 2
H23	Fout sensor van koelmiddel
H27	Fout hoofdafsluiter
H28	Fout sensor van zonnepanelen
H31	Fout sensor van zwembad
H36	Fout sensor buffertank
H38	Fout niet-overeenkomend fabrikaat
H42	Beveiliging lage druk
H43	Fout sensor zone 1
H44	Fout sensor zone 2
H62	Fout waterdebiet
H63	Fout sensor lage druk
H64	Fout sensor hoge druk
H65	Fout watercirculatie ontdooien
H67	Fout externe thermistor 1
H68	Fout externe thermistor 2
H70	Fout overbelastingsbeveiliging back-up verwarming
H72	Fout tanksensor 1
H74	Communicatiefout PCB
H75	Beveiliging lage watertemperatuur
H76	Communicatiefout afstandsbediening-1 en binnenunitCommunicatiefout afstandsbediening-1 en afstandsbediening-2
H90	Communicatiefout binnen-buiten
H91	Fout overbelastingsbeveiliging tankverwarming
H95	Fout aansluitspanning
H98	Beveiliging hoge druk
H99	Voorkoming bevriezing binnen

Fout nr.	Foutbeschrijving
F12	Drukschakelaar geactiveerd
F14	Slechte rotatie van compressor
F15	Fout vergrendeling ventilatormotor
F16	Stroombeveiliging
F20	Overbelastingsbeveiliging compressor
F22	Overbelastingsbeveiliging transistormodule
F23	Piek in gelijkstroom
F24	Fout koelcyclus
F25	*1, *2 Fout koel- / verwarmingscyclus
F27	Fout drukschakelaar
F29	Lage afvoer oververhit
F30	Fout sensor 2 wateruitlaat
F32	Fout interne thermostaat van afstandsbediening-1Fout interne thermostaat van afstandsbediening-2
F34	Waterlekkage warmtewisselaar binnenunit
F35	Communicatiefout externe meter
F36	Fout sensor omgevingstemp. buiten
F37	Fout sensor waterinlaat
F40	Fout sensor afvoer buiten
F41	Fout correctie vermogensfactor
F42	Fout sensor warmtewisselaar buiten
F43	Fout sensor ontdooien buiten
F45	Fout sensor wateruitlaat
F46	Uitschakeling stroomtransformator
F48	Fout sensor verdamperuitlaat
F49	Fout sensor bypassuitlaat
F50	Fout sensor waterinlaat 2
F51	Fout sensor economizeruitlaat
F52	Fout sensor bypassinlaat
F95	*1, *2 Fout koeling hoge druk

* Sommige foutcodes kunnen niet van toepassing zijn voor uw model. Neem contact op met een erkende dealer voor meer informatie.

*1 Het systeem is beveiligd zodat het niet zonder de stand COOL kan worden gebruikt. De beveiliging kan worden verwijderd door een erkende installateur of onze erkende onderhoudspartners. *2 Wordt alleen weergegeven als de stand COOL niet beveiligd is (Dat wil zeggen als de stand COOL beschikbaar is).

Informatie bij verbinding met een netwerkadapter (optionele accessoire)

WAARSCHUWING

Controleer voor gebruik de veiligheid rond het Lucht-naar-Water systeem. Controleer of mensen en dieren in de buurt zijn vóór inbedrijfstelling.

Onjuiste werking door het niet opvolgen van de instructies kan letsel of schade veroorzaken.

Controleer het volgende vóór inbedrijfstelling (in het pand)

- Stand van de tijdsinstelling. Onverwachte in- en uitschakeling kan ernstig letsel of schade aan mensen en dieren veroorzaken.

Controleer het volgende vóór en tijdens de werking (buiten het pand)

• Hvis det er kjent at det er noen i bygningen, må personen informeres utenfra om nye innstillinger før de tas i bruk. Dette må gjøres for å unngå at personen får et plutselig sjokk på grunn av endret funksjon og kan få alvorlige helseplager.
• Ikke bruk dette apparatet hvis det er barn, fysisk funksjonshemmede eller eldre i bygningen som ikke er i stand til å betjene apparatet selv.
• Kontroller innstillingen og driftstilstanden regelmessig.
• Stopp driften hvis en feilkode vises, og kontakt en autorisert forhandler eller spesialist.

Bekreft før bruk

- Hvis kommunikasjonsforbindelsen er dårlig, kan systemet kanskje ikke brukes. Kontroller "driftstilstanden" på applikasjonens skjerm etter betjening. Følgende problemer kan oppstå ved fjernbetjening.

• Kan ikke fungere, innkoblingstiden vises ikke.
• Driften til luft-til-vann-systemet vises ikke hvis betjeningen skjer utenfor bygningen.
• Det anbefales å låse smarttelefonens skjerm for å forhindre utilsiktet betjening.
• Ikke bruk andre enheter for fjernbetjening, kommunikasjon og betjening enn de som er spesifisert av en autorisert forhandler eller spesialist.
• Bruken er underlagt avtalen om "tjenestevilkår" og "behandling av personopplysninger" for Panasonic Smart Application.
• Koble nettverksadapteren fra apparatet hvis du ikke bruker Panasonic Smart Application over lengre tid.

Informasjon til brukere om innsamling og fjerning av gammelt utstyr

Enkel for EU og land med gjenvinningssystemer

Disse symbolene på produkter, emballasje og/eller medfølgende dokumenter betyr at brukte elektriske og elektroniske produkter og batterier ikke skal kastes sammen med resten av husholdningsavfallet.

For riktig behandling, gjenbruk og resirkulering av gamle produkter og batterier, vennligst lever dem til de aktuelle innsamlingsstedene i samsvar med nasjonal lovgivning.

Ved å kaste dem på riktig måte, bidrar du til å spare verdifulle ressurser og forhindrer potensielle negative effekter på folkehelsen og miljøet.

For mer informasjon om innsamling og resirkulering, kontakt din lokale kommune.

Avhengig av nasjonal lovgivning kan det ilegges bøter ved feil kasting av denne typen avfall.

For bedriftskunder i EU og i noen andre europeiske land

Hvis du ønsker å fjerne elektrisk og elektronisk utstyr, kontakt din forhandler for mer informasjon.

[Informasjon om avhending i andre land utenfor EU]

Disse symbolene er kun gyldige i EU. Hvis du ønsker å avhende disse produktene, kontakt dine lokale myndigheter eller forhandler, og spør om informasjon om riktig måte å avhende disse produktene på.

Takk for at du kjøpte et Panasonic-produkt.

Enhver oversettelse til et annet språk vil bli betraktet som referanse, og den engelske versjonen vil ha forrang i alle tilfeller.

Bildene i denne veiledningen er kun for forklaring og kan avvike fra den faktiske enheten. De kan endres uten forvarsel.

Innholdsfortegnelse

Sikkerhetstiltak ....74-75

Knapper og skjerm på fjernkontrollen ......76-77

Forberedelse 78

Hurtigmeny 79

Bruk av hurtigmenyen .....80-84

Meny 85-89

1 Driftsinnstilling 85-86

1.1 Ukeplan

1.2 Ferieplan

1.3 Stillemodusplan

1.4 Stille prioritet

1.5 Romoppvarming

1.6 Tankoppvarming

1.7 Sterilisering

1.8 VV-drift

2 Systemkontroll 87

2.1 Parameter handling

2.2 Information systems

2.3 Error history

2.4 Compressor

2.5 Heater

3 Operating settings 88-89

3.1 Remote control number

3.2 Touch sound

3.3 LCD contrast

3.4 Backlight

3.5 Backlight intensity

3.6 Clock format

3.7 Date and time

3.8 Language

3.9 Unlock code

Feilsøking 90

Informasjon 91

Sikkerhetsregler

For å forhindre personskade, skade på tredjepart eller eiendom, vennligst følg følgende:

Feil bruk på grunn av manglende overholdelse av instruksjonene kan føre til skade eller skade, og alvorlighetsgraden er klassifisert som følger:

Dette produktet er ikke beregnet for allmennheten.

ADVARSEL

Dette symbolet advarer om død eller alvorlig skade.

FORSIKTIG

Dette symbolet advarer om skade eller skade på eiendom.

Instruksjonene som må følges, er klassifisert i henhold til følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir PÅKREVDE handlinger.

ADVARSEL

Det kan oppstå elektrisk støt eller brann.

• Ikke demonter eller modifiser den. • Ikke berør den med våte hender.
• Ikke tørk med våte kluter og ikke vask med vann.

Denne enheten er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske eller mentale evner, eller uten erfaring og kunnskap, med mindre de er under tilsyn eller får instruksjoner om bruk av enheten fra en person som er ansvarlig for deres sikkerhet. Barn må holdes under tilsyn for å sikre at de ikke leker med enheten.

Be om installasjon kun fra kjøpsstedet eller fra en installasjonstekniker.

- Ellers kan det oppstå elektrisk støt eller brann.

Koble fra strømforsyningen når du installerer CNT-kabelen.

- Ellers kan det oppstå elektrisk støt eller brann.

Bruk kun de spesialiserte delene når du installerer CNT-kabelen, og utfør installasjonen riktig i henhold til instruksjonene.

• Ellers kan det oppstå elektrisk støt eller brann.

Sørg for at kablene er riktig plassert slik at de ikke påvirkes av ytre krefter.

- Ellers kan det oppstå overoppheting som kan føre til brann.

Stopp bruken umiddelbart hvis det oppstår problemer eller feil, og koble fra strømmen til de tilkoblede enhetene.

• Ellers kan det oppstå røyk, brann, elektrisk støt eller brannskade. • Eksempler på problemer og feil:
• Det lukter brent
• Det har kommet inn vann eller et fremmedlegeme - Be om umiddelbar reparasjon fra kjøpsstedet eller installasjonsteknikeren.

ADVARSEL

Før du kobler til ledningene, må du utlade eventuell statisk elektrisitet.

- Hvis ikke, kan det oppstå funksjonsfeil.

Kontroller følgende krav på forhånd:

- Det må ikke være noen unormalitet i klimaanlegget, for eksempel endring i luftstrømmen. Sørg for at det ikke er gjenstander som lett kan flyttes på grunn av luften som blåser direkte på dem. Gjenstander som kan falle eller flyttes kan forårsake fare som brann, skade osv.

Knapper og skjerm på fjernkontrollen

LCD-skjermen som vises i denne veiledningen er kun for forklaring og kan avvike fra den faktiske enheten.

Knapper / Indikator

①Hurtigmenyknapp ② Tilbake-knapp Går tilbake til forrige skjerm LCD-skjerm ③ (Faktisk - Mørk bakgrunn med hvite ikoner) ④ Hovedmenyknapp For innstilling av funksjoner ⑤ ON/OFF-knapp Starter/stanser funksjonen 'Driftsindikator ⑥ Lyser under drift, blinker under alarm.

Trykk på midten

Uten hanske

Uten penn

Kryssknapper Velger et element.

Innsettingsknapp Angir det valgte innholdet.

*1 Systemet er låst for å fungere uten KJØLING-modus. Det kan bare låses opp av autoriserte installatører eller autoriserte servicepartnere. *2 Vises på skjermen bare når KJØLING-modus er låst opp (når KJØLING-modus er tilgjengelig).

Før du begynner å installere de ulike menninnstillingene, klargjør fjernkontrollen ved å velge operativspråk og stille inn dato og klokkeslett riktig.

Når enheten slås på for første gang, går den automatisk til innstillingsskjermen. Den kan også stilles inn via personlig menyinnstilling.

Vent mens skjermen forberedes.

Når skjermforberedelsen er fullført, går den tilbake til normal skjerm.

① Ved første oppstart vises initialiseringsskjermen på den andre fjernkontrollen.

② Etter at installasjonsteknikeren har valgt "Dobbelt" i fjernkontrollinnstillingen, vent i minst 30 sekunder for å synkronisere mellom hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) før du betjener den andre fjernkontrollen.

*MERK: Alle knapper er deaktivert på den andre fjernkontrollen til synkroniseringsprosessen er fullført.

③ Deretter er denne fjernkontrollen klar til bruk.

*MERK: Eventuelle innstillingsjusteringer på RC-2 vil også gjelde for RC-1 og omvendt. Generelt tar det omtrent 10 sekunder for synkronisering mellom RC-1 og RC-2. Noen ganger vises popup-meldingen "Synkroniserer RC-1 og RC-2 pågår!" når RC-2 prøver å synkronisere med RC-1.

Etter at de første innstillingene er fullført, kan du velge en kort meny fra følgende alternativer og redigere innstillingen.

① Trykk □ □ for å vise kortmenyen.

② Bruk ∧ ∨ < > for å velge meny. ③ Trykk ← for å aktivere/deaktivere valgt meny.

Kortmeny

Tvangsfunksjon for varmtvann (DHW)

Sterk / Stille

Force heater (Tvangsfunksjon for varmeapparat)

Weekly timer (Ukeur)

Tvangsfunksjon for avriming

Feilreset-knapp

R/C-lås

Valg

[←]ON/OFF

Velg hver innstilling og bekreft innstillingen i henhold til instruksjonene som vises nederst på skjermen. (Ikonene tilsvarer hver valgtast).

For å gå tilbake til hovedskjermen,

Trykk på eller.

Tvangsfunksjon for varmtvann (DHW)

Velg dette ikonet for å aktivere eller deaktivere varmtvannstanken (DHW).

Trykk ← for å bekrefte valget ditt.

- Tvungen DHW-drift er deaktivert.

- Tvungen DHW-drift er aktivert.

Merk:

• Tvungen DHW-drift er deaktivert når tvungen varmeapparatdrift er aktivert. - Når tvungen DHW-drift er deaktivert, må drift og driftsmodus gå tilbake til forrige lagrede tilstand.

Kraftig

Velg dette ikonet for å kjøre varme-/kjølesystemet i kraftig modus.

Trykk ← for å bekrefte valget.

(Kraftig modus starter omtrent 1 minutt etter at ← er trykket).

Merk:

- Kraftig modus deaktiveres når driften er AV.

Stille

Velg dette ikonet for stille drift.

Trykk ← for å bekrefte valget.

(Stille drift starter omtrent 1 minutt etter at ← er trykket).

Velg "Ja".

- Velg "Yes" ved å bruke knappene < .>

Velg mønster "1" \~ "6".

Velg "Edit".

- Hvis du velger "Delete", slettes timerinnstillingen for det valgte mønsteret.

Still inn timer og minutter.

Velg nivået for stillemodus.

Merk:

- Hvis tiden overlapper med et annet mønster, vises meldingen "Set time is overlapped!" på skjermen.

Force heater (Tvungen varmeapparat-modus)

Velg for å aktivere tvungen varmeapparat-modus.

Trykk ← for å bekrefte valget ditt.

(Tvungen varmeapparat-modus starter omtrent 1 minutt etter at ← trykkes.

- Tvungen varmeapparat-modus er deaktivert.

- Tvungen varmeapparat-modus er aktivert.

Merk:

Tvungen varmeovn er deaktivert når funksjonen allerede er aktivert, og meldingen "Deaktivert på grunn av PÅ-funksjon!" vises.

Deaktivert fordi funksjonen er aktivert! [⊃]Lukk.

Weekly timer (Ukeplan)

Velg dette ikonet for å slette (avbryte) eller endre den forhåndsinnstilte ukeplanen. Trykk ← for å bekrefte valget.

Velg "Ja".

• Hvis du velger "Nei", går skjermen tilbake til hovedskjermen.

• Timer-oppsett: Velg timer-innstillingen for å redigere ukeplanen.
• Timer-kopi: Velg for å kopiere en timer-innstilling.

[Eksempel på en timer-innstilling]

Velg dagen/dagene du vil redigere ved å bruke ∧ √-knappene.

Hvis ikke alle 6 mønstrene er forhåndsinnstilt, vises denne skjermen.

① Velg mønster "1" \~ "6". ② Still inn timerens time og minutter. ③ Velg PÅ/AV for timeren. ④ Velg driftsmodus.

⑤ Still inn temperaturen for sone 1 og 2 (hvis systemet har innstilling for 2 soner).

⑥ Still inn tanktemperaturen.

Merk:

• Tidsbryteren er deaktivert når Tvungen varme-modus er aktiv, eller når Varme-/Kjølebryteren er aktivert. Hvis du har forhåndsinnstilt uketidsbryteren i 2 soner, må du gjenta samme prosedyre for sone 2.

Tvungen avrimingsmodus

Velg for å tine frosne rør.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde).

Forespørselen er akseptert!

[⊃]Lukk.

Feilreset-knapp

Velg for å tilbakestille tidligere innstillinger når en feil har oppstått.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde).

Forespørselen er akseptert!

[⊃]Lukk.

- Sørg for at alle enheter er slått av før du velger denne modusen, som tilbakestiller hele systemet til tidligere innstillinger.

R/C-lås

Velg for å låse fjernkontrollen.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde).

Vil du låse

fjernkontrollen?

Ja

Nei

Velg "Ja".

(Hovedskjermen vil bli låst.)

- Hvis du velger "Nei", går skjermen tilbake til hovedskjermen.

For å låse opp fjernkontrollen

Trykk på en hvilken som helst tast.

(Når modusen er akseptert, vises følgende skjermbilde).

* * *

Skriv inn 4 sifre (hvis tallet er riktig, låses skjermen opp).

For å tilbakestille en glemt passord (skjermen for DEAKTIVERT modus)

Trykk på ↻ , og > sammenhengende i 5 sekunder.

(Når driftsmodusen er akseptert, vil følgende skjerm vises).

1. Tilbakestilling

av passord til 0000

1. Fjernkontrollen

er låst opp

Velg “Reset”.

(Skjermen lukkes etter 3 sekunder.)

Velg meny og angi innstillinger i henhold til det tilgjengelige hjemmesystemet. Alle opprinnelige innstillinger må utføres av autorisert forhandler eller spesialist. Det anbefales at alle endringer av opprinnelige innstillinger også utføres av autorisert forhandler eller spesialist.

• Etter den opprinnelige installasjonen kan du manuelt justere innstillingene. • Den opprinnelige innstillingen forblir aktiv til brukeren endrer den.
• Fjernkontrollen kan brukes til flere installasjoner.
• Kontroller at driftsindikatoren er i OFF-posisjon før innstilling. • Systemet kan ikke fungere normalt hvis det er feil innstilt.

Vennligst kontakt autorisert forhandler.

For å vise:

For menyvalg: ∧ ∨ < >

For å bekrefte valgt innhold:

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
1 Ρύθμ. λειτ.
1.1 > Εβδομαδ. χρονοδ.
Αφού ρυθμιστεί ο εβδομαδιαίος χρονοδιακόπτη, ο χρήστης μπορεί να τον επεξεργαστεί από το Σύντομο Μενού.Για ρύθμιση έως και 6 μοτίβων λειτουργίας σε ημερήσια βάση.• Απενεργοποιείται αν επιλεγεί “Yes” (Ναι) για τον διακόπτη Θέρμανση-Ψύξη ή αν είναι ενεργοποιημένη η Αναγκαστική λειτουργία Θερμαντήρα.	Ρύθμιση χρονοδιακόπτηΕπιλέξτε μια ημέρα της εβδομάδας και ρυθμίστε τα μοτίβα που απαιτούνται (Χρόνος / Λειτουργία ΟΝ/ΟFF / Τρόπος λειτουργίας)		Εβδομαδ. χρονοδ. 10:34πμ,ΔευΚυρ Δευ Τετ Πεμ Παρ Σαβ1. 8:00πμ ΟΝ 24/28°C2. 12:00μμ ΟΝ 24/28°C 40°C3. 1:00μμ ΟΝ 12/10°CΗμέρα →Μοτίβο [←]Επεξ.
	Αντιγρ. χρονοδιακ.Επιλέξτε μια ημέρα της εβδομάδας
1.2 > Χρονοδ. διακοπών
Για εξοικονόμηση ενέργειας, μπορεί να ρυθμιστεί μια περίοδος διακοπών ώστε να ΑΠΕΝΕΡΓΟΠΟΙΗΘΕΙ το σύστημα ή να μειώσει τη θερμοκρασία κατά τη διάρκεια της περιόδου.	OFF	ONOFF
	>ON
	Έναρξη και τέλος διακοπών.Ημερομηνία και ώρα		Διακοπές: Τέλος 10:34πμ,ΔευΈτ./Μήν./Ημ. Ωρα : Λεπ/01 / 01 10 : 00 πμ
	OFF ή μειωμένη θερμοκρασία
• Η ρύθμιση εβδομαδιαίου χρονοδιακόπτη μπορεί απενεργοποιηθεί προσωρινά κατά τη διάρκεια ρύθμισης του Χρονοδιακόπτη διακοπών αλλά θα ενεργοποιηθεί και πάλι όταν ολοκληρωθεί η ρύθμιση του Χρονοδιακόπτη διακοπών.			Επιλ. Επιβ. [-]
1.3 > Χρονοδ. αθόρ. λειτ.
Για αθόρυβη λειτουργία κατά τη διάρκεια της προκαθορισμένης περιόδου.Μπορούν να ρυθμιστούν 6 μοτίβα.Το επίπεδο 0 σημαίνει ότι ο τρόπος λειτουργίας είναι απενεργοποιημένος.	Ωρα εκκίνησης Αθόρυβης λειτουργίας:Ημερομηνία και ώρα		Αθόρυβη 10:34πμ,ΔευΜοτίβο Ωρα Επίπ.1 8:00πμ 02 5:00μμ 13 11:00μμ 3Επιλ. Επεξ. [-]
	Επίπεδο ησυχίας:0 ~ 3
1.4 > Προτερ. αθόρυβης
Για την επιλογή προτεραιότητας κατά την Αθόρυβη λειτουργία μεταξύ Ήχου και Χωρητικότητας.Αν επιλεγεί η προτεραιότητα Ήχου, η μονάδα θα λειτουργεί μόνο σε αθόρυβη κατάσταση.Αν επιλεγεί η προτεραιότητα Χωρητικότητας, η μονάδα θα λειτουργεί σε αθόρυβη κατάσταση αλλά ταυτόχρονα θα δίνει προτεραιότητα στην παροχή της απαιτούμενης χωρητικότητας.	'Ηχος	'ΗχοςΧωρητ.
1.5 > Θερμαντ. δωμ.
Για θέση του θερμαντήρα δωματίου στη θέση ΟΝ ή OFF.	OFF	ONOFF
1.6 > Θερμαντ. δεξαμ.
Για θέση του θερμαντήρα δεξαμενής στη θέση ΟΝ ή OFF.	OFF	ONOFF
1.7 > Αποστείρωση
Για θέση της αυτόματης αποστείρωσης στη θέση ΟΝ ή OFF.	ON	ONOFF
Μη χρησιμοποιείτε το σύστημα κατά τη διάρκεια αποστείρωσης για την αποφυγή εγκαύματος με ζεστό νερό, ή υπερθέρμανσης του ντους.Zητήστε από έναν εξουσιοδοτημένο αντιπρόσωπο να προσδιορίσει τις ρυθμίσεις του πεδίου λειτουργίας αποστείρωσης σύμφωνα με τους τοπικούς νόμους και διατάξεις.
1.8 > Λειτ. DHW (Οικιακό Ζεστό Νερό)
Για ρύθμιση του τρόπου λειτουργίας DHW σε Τυπικό ή Έξυπνο.Ο Τυπικός τρόπος λειτουργίας έχει ταχύτερο χρόνο θέρμανσης δεξαμενής DHW. Ο'Εξυπνος τρόπος λειτουργίας απαιτεί περισσότερο χρόνο για θέρμανση της δεξαμενής DHW με λιγότερη κατανάλωση ενέργειας.	Τυπική	Τυπική'Εξυπνη
Για ρύθμιση του αισθητήρα δεξαμενής σε Top (Πάνω) ή Center (Κέντρο).Με την επιλογή του αισθητήρα δεξαμενής στη θέση πάνω, επιβραδύνεται η έναρξη βρασμού της δεξαμενής και μειώνεται η κατανάλωση ενέργειας.Αλλάξιε αυτήν την επιλογή σε “Center” (Κέντρο) όταν δεν επαρκεί το ζεστό νερό.	Πάνω	ΠάνωΚέντρο
Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
2 Έλεγχος συστήμ.
2.1 > Παρακ. ενέργ.
Τρέχων ή ιστορικός πίνακας κατανάλωσης ενέργειας, παραγωγής ή συντελεστή απόδοσης (COP).	Τρέχων Επιλογή και ανάκτηση
	Πίνακας ιστορικού Επιλογή και ανάκτηση
• COP= Συντελεστής απόδοσης.• Για τον πίνακα ιστορικού, η περίοδος επιλέγεται από 1 ημέρα/1 εβδομάδα/1 έτος.• Μπορεί να ανακτηθεί η κατανάλωση ενέργειας (kWh) θέρμανσης, *1,*2 ψύξης, δεξαμενής και συνολική.• Η συνολική κατανάλωση ισχύος είναι μια τιμή κατ' εκτίμηση που βασίζεται σε εναλλασσόμενο ρεύμα 230 V και μπορεί να διαφέρει από τιμή που μετράται με εξοπλισμό ακριβείας.
2.2 > Πληροφ. συστήμ.
Εμφανίζει όλες τις πληροφορίες συστήματος στην κάθε περιοχή.	Πραγματικές πληροφορίες συστήματος 11 στοιχείων:Είσοδος / Έξοδος / Ζώ. 1 / Ζώ. 2 /Δεξαμενή / Δεξ. αποθ. / Ηλ. πάνελ /Πισίνα / Συχν. ΣΥΜΠ. / Ρυθμ. ροής αντλ. /Πίεση νερού Επιλογή και ανάκτηση	Πληροφ. συστήμ. 10:34πμ,Δευ
		1. Είσοδος : 0 °C2. Έξοδος : 0 °C3. Ζώ. 1 : 0 °C4. Ζώ. 2 : 0 °C
		Σελίδα
2.3 > Ιστορ. σφαλμ.
• Ανατρέξτε στην Αντιμετώπιση προβλημάτων για κωδικούς σφάλματος.• Ο πιο πρόσφατος κωδικός σφάλματος προβάλλεται στην κορυφή.	Επιλογή και ανάκτηση	Ιστορ. σφαλμ. 10:34πμ,Δευ
		1. --2. --3. --4. --
		[-] Διαγρ. ιστορ.
2.4 > Συμπιεστής
Εμφανίζει την απόδοση του συμπιεστή.	Επιλογή και ανάκτηση	Συμπιεστής 10:34πμ,Δευ
		1. Συχν. ρεύμ. : 0 Hz2. Μετρ. (OFF-ON) : 03. Συν. χρ. ενεργ. : 0 h
		[5] Πίσω
2.5 > Θερμαντήρας
Συνολικές ώρες χρόνου ΕΝΕΡΓΟΠΟΙΗΣΗΣ για Εφεδρικό θερμαντήρα/ Θερμαντήρα δεξαμενής.	Επιλογή και ανάκτηση	Θερμαντήρας 10:34πμ,Δευ
		Συν. χρ. ενεργ.Σιμ: : 0hΣιμ: : 0h
		[5] Πίσω

*1 Systemet er låst for drift uten KJØLING-modus. Det kan bare låses opp av autoriserte installatører eller autoriserte servicepartnere.

*2 Vises på skjermen bare når KJØLING-modus er låst opp (når KJØLING-modus er tilgjengelig).

Μενού	Προεπιλεγμένη ρύθμιση	Επιλογές ρυθμίσεων / Οθόνη
3 Προσ. ρύθμ. λειτ.
3.1 > Αρ. τηλεχειριστηρίου
• Για την εμφάνιση του αριθμού τηλεχειριστηρίου ενός συγκεκριμένου τηλεχειριστηρίου ώστε ο τεχνικός εγκατάστασης και ο τελικός χρήστης να είναι σωστά ενημερωμένοι.• Το κύριο τηλεχειριστήριο εμφανίζεται ως RC-1. Το δεύτερο τηλεχειριστήριο εμφανίζεται ως RC-2.	Επιλογή και ανάκτηση		Αρ. RC 10:34πμ,ΔευRC-2[←]Επιβ.
3.2 > Ήχος αφής
ΕΝΕΡΓΟΠΟΙΕΙ/ΑΠΕΝΕΡΓΟΠΟΙΕΙ τον ήχο λειτουργίας.	ON		ONOFF
3.3 > Αντίθ. οθ. LCD
Ρυθμίζει την αντίθεση της οθόνης.	3		Αντίθ. οθ. LCD 10:34πμ,ΔευΧαμηλή Υψηλή[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][>
3.4 > Οπίσθιος φωτισμός
Ρυθμίζει τη διάρκεια του οπίσθιου φωτισμού οθόνης.	1 λεπ		Οπίσθιος φωτισμός 10:34πμ,ΔευOFF 5 λεπ.15 δευτ. 10 λεπ.[1 λεπ]^Επιλ. Επιβ.[←]
3.5 > Ένταση οπισθοφ.
Ρυθμίζει τη φωτεινότητα του οπίσθιου φωτισμού οθόνης.	4		Ένταση οπισθοφ. 10:34πμ,ΔευΣκοτεινή Φωτεινή[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→]
3.6 > Μορφή ρολογιού
Ρυθμίζει τη μορφή προβολής του ρολογιού.	π.μ./μ.μ.		Μορφή ρολογιού 10:34πμ,Δευ24ώπ.μ./μ.μ.*Επιλ. [←]Επιβ.
3.7 > Ημ/νία και ώρα
Ρυθμίζει την τρέχουσα ημερομηνία και ώρα.	Έτ. / Μήν. / Ημ. / Όρα / Λεπ		Ημ/νία και ώρα 10:34πμ,ΔευΈτ./Μήν./Ημ. Ωρα : Λεπ[2022/01/01 10:00 πμ[→]Επιλ. [←]Επιβ.
3.8 > Γλώσσα
Ρυθμίζει τη γλώσσα προβολής για την αρχική οθόνη.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMĂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / UKRAÏHСЬКА / ΕΛΛΗΝΙΚΑ	Γλώσσα 10:34πμ,Δευ
		SLOVENČINAMAKEDОНСКИUKRAÏHСЬКАΕΛΛΗΝΙΚΑ*Επιλ. Επιβ. [→]
3.9 > Κωδ. πρ. ξεκλειδ.
Τετραψήφιος κωδικός πρόσβασης για όλες τις ρυθμίσεις.	0000	Κωδ. πρ. ξεκλειδ. 10:34πμ,Δευ[GSSZ] 0 0 0*Επιλ. Επιβ. [→]

Feilsøking

Nedenfor er en liste over feilkoder som kan vises på skjermen når det er et problem med innstillingen eller driften av systemet.

Når skjermen viser en feilkode som angitt nedenfor, kontakt nummeret som er registrert på fjernkontrollen eller nærmeste autoriserte installatør.

Alle brytere er deaktivert bortsett fra

Feilnummer

Blinker

Αρ. σφάλματος	Επεξήγηση σφάλματος
H12	Αναντιστοιχία χωρητικότητας
H15	Σφάλμα αισθητήρα συμπιεστή
H20	Σφάλμα αντλίας
H21	Σφάλμα πίεσης νερού
H22	Σφάλμα αισθητήρα δεξαμενής 2
H23	Σφάλμα αισθητήρα ψυκτικού
H27	Σφάλμα βαλβίδας σέρβις
H28	Σφάλμα αισθητήρα ηλιακού
H31	Σφάλμα αισθητήρα πισίνας
H36	Σφάλμα αισθητήρα δεξαμενής αποθήκευσης
H38	Σφάλμα αναντιστοιχίας μάρκας
H42	Προστασία χαμηλής πίεσης
H43	Σφάλμα αισθητήρα ζώνης 1
H44	Σφάλμα αισθητήρα ζώνης 2
H62	Σφάλμα ροής νερού
H63	Σφάλμα αισθητήρα χαμηλής πίεσης
H64	Σφάλμα αισθητήρα υψηλής πίεσης
H65	Σφάλμα κυκλοφορίας νερού απόψυξης
H67	Σφάλμα εξωτερικού θερμοστάτη 1
H68	Σφάλμα εξωτερικού θερμοστάτη 2
H70	Σφάλμα προστασίας υπερφόρτωσης εφεδρικού θερμαντήρα
H72	Σφάλμα αισθητήρα δεξαμενής 1
H74	Σφάλμα επικοινωνίας PCB
H75	Προστασία χαμηλής θερμοκρασίας νερού
H76	Σφάλμα επικοινωνίας RC-1 και εσωτερικής μονάδας Σφάλμα επικοινωνίας RC-1 και RC-2
H90	Σφάλμα επικοινωνίας εσωτερικής - εξωτερικής μονάδας
H91	Σφάλμα προστασίας υπερφόρτωσης θερμαντήρα δεξαμενής
H95	Σφάλμα σύνδεσης τάσης
H98	Προστασία υψηλής πίεσης
H99	Αποτροπή παγοποίησης εσωτερικής μονάδας

Αρ. σφάλματος	Επεξήγηση σφάλματος
F12	Ενεργοποίηση διακόπτη πίεσης
F14	Μη ικανοποιητική περιστροφή συμπιεστή
F15	Σφάλμα κλειδώματος κινητήρα ανεμιστήρα
F16	Προστασία ρεύματος
F20	Προστασία υπερφόρτωσης συμπιεστή
F22	Προστασία υπερφόρτωσης μονάδας τρανζίστορ
F23	Κορυφή DC
F24	Σφάλμα κύκλου ψυκτικού
F25	*1,*2 Σφάλμα κύκλου ψύξης / θέρμανσης
F27	Σφάλμα διακόπτη πίεσης
F29	Δυσλειτουργία ταχείας θέρμανσης λόγω χαμηλής θερμοκρασίας εκροής
F30	Σφάλμα αισθητήρα εξόδου νερού 2
F32	Σφάλμα εσωτερικού θερμοστάτη RC-1Σφάλμα εσωτερικού θερμοστάτη RC-2
F34	Διαρροή εσωτερικού εναλλάκτη θερμότητας νερού
F35	Σφάλμα επικοινωνίας εξωτερικού μετρητή
F36	Σφάλμα αισθητήρα εξωτερικής θερμοκρασίας
F37	Σφάλμα αισθητήρα εισόδου νερού
F40	Σφάλμα αισθητήρα εξωτερικής εκροής
F41	Σφάλμα προστασίας διόρθωσης συντελεστή τροφοδοσίας
F42	Σφάλμα αισθητήρα εξωτερικού εναλλάκτη θερμότητας
F43	Σφάλμα αισθητήρα εξωτερικής απόψυξης
F45	Σφάλμα αισθητήρα εξόδου νερού
F46	Αποσύνδεση μετασχηματιστή ρεύματος
F48	Σφάλμα αισθητήρα εξόδου εξατμιστήρα
F49	Σφάλμα αισθητήρα εξόδου παράκαμψης
F50	Σφάλμα αισθητήρα εισόδου νερού 2
F51	Σφάλμα αισθητήρα εξόδου μονάδας εξοικονόμησης
F52	Σφάλμα αισθητήρα εισόδου παράκαμψης
F95	*1,*2 Σφάλμα ψύξης υψηλής πίεσης

* Noen feilkoder gjelder kanskje ikke for din modell. Kontakt autorisert forhandler for avklaring.

Systemet er låst for drift uten KJØLING-modus. Det kan bare låses opp av autoriserte installatører eller autoriserte servicepartnere. Vises på skjermen bare når KJØLING-modus er låst opp (når KJØLING-modus er tilgjengelig).

Informasjon når tilkoblet nettverksadapter (valgfritt tilbehør)

ADVARSEL

Før bruk, kontroller sikkerheten rundt luft-til-vann-systemet. Bekreft at det ikke er mennesker eller dyr i området før drift.

Feil bruk som følge av at du ikke følger instruksjonene kan føre til skade og materielle skader.

Bekreft følgende før bruk (innendørs)

- Tidsurinnstilling. Uforutsigbar av/på-drift kan føre til alvorlig skade på mennesker og dyr.

Bekreft følgende før og under drift (utendørs)

• Hvis du vet at det er noen i rommet, varsle dem utenfra om den nye driftsinnstillingen før du utfører den. Dette gjøres for å unngå å skremme personen og potensielt skade helsen deres på grunn av driftsendringen.
• Ikke bruk denne enheten når det er spedbarn, personer med fysisk funksjonshemming eller eldre personer som ikke kan håndtere enheten selv i rommet.
• Kontroller innstillingen og driftsstatusen ofte.
• Stopp driften hvis en feilkode vises, og kontakt en autorisert forhandler eller spesialist.

Bekreft før bruk

• Systemet kan kanskje ikke brukes når kommunikasjonsforholdene er dårlige. Sjekk "Driftsstatus" fra app-skjermen etter drift. Følgende situasjon kan oppstå under fjernbetjening: - Drift er ikke mulig, driftstiden stemmer ikke. - Vann-luft-drift stemmer ikke når drift er angitt utendørs. - Det anbefales å låse smarttelefonskjermen for å forhindre utilsiktet drift. - Ikke bruk andre fjernkontroller eller drifts- og kommunikasjonsenheter som ikke er godkjent av autorisert forhandler eller spesialist. - Bruk i henhold til vilkårene i "Tjenestevilkår" og "Behandling av personopplysninger" i Panasonic Smart Application. • For lengre perioder uten bruk av Panasonic Smart Application, koble nettverksadapteren fra enheten.

Informasjon til brukere om innsamling og avhending av gamle deler

Kun for EU og land med resirkuleringssystemer

Dette symbolet på produkter, emballasje og/eller følgedokumenter indikerer at brukte elektriske og elektroniske produkter og batterier ikke skal kastes i vanlig husholdningsavfall.

Vennligst lever gamle produkter og brukte batterier til behandling,

bearbeiding og/eller resirkulering i henhold til gjeldende lover hos relevante avfallsselskaper.

Ved riktig avhending av disse produktene og batteriene bidrar du til å spare verdifulle ressurser og unngå eventuelle negative konsekvenser for menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering, vennligst kontakt lokale avfallstjenester.

Ved feil avhending av dette produktet kan det bli ilagt bøter, avhengig av gjeldende lovgivning i det enkelte land.

For bedriftskunder i EU og enkelte andre europeiske land

Hvis du ønsker å kaste elektrisk eller elektronisk utstyr, vennligst kontakt selgeren eller leverandøren for mer informasjon.

[Informasjon om avhending i andre land utenfor EU]

Denne merkingen gjelder kun i EU. Hvis du ønsker å kaste disse produktene, vennligst kontakt lokale myndigheter eller selgeren for å få informasjon om riktig avhendingsprosedyre.

Takk for at du kjøpte et produkt fra Panasonic.

Enhver oversettelse til et annet språk vil bli ansett som referanse, og den engelske versjonen har forrang i alle tilfeller.

Bildene i denne håndboken er kun illustrative og kan avvike fra det faktiske produktet. De kan endres uten forvarsel.

Innhold

Sikkerhetsadvarsler 92-93

Fjernkontrollens knapper og display 94-95

Starte installasjonen 96

Hurtigmeny 97

Slik bruker du Hurtigmeny 98-102

Menyer 103-107

1 Innstilling av funksjoner ......103-104

1.1 Ukes-timer

1.2 Ferie-timer

1.3 Stille-modus-timer

1.4 Stille prioritet

1.5 Toppspiral-enhet

1.6 Tank-toppspiral

1.7 Sterilisering

1.8 VV-modus

2 Systemkontroll 105

2.1 Energiovervåking

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmespiral

3 Personlige innstillinger .....106-107

3.1 Fjernkontrollens nummer

3.2 Berøringssignal

3.3 LCD-kontrast

3.4 Bakgrunnsbelysning

3.5 Lysstyrke på bakgrunnsbelysning

3.6 Klokkeformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Passord for opplåsing

Feilsøking 108

Informasjon ....109

Sikkerhetsadvarsler

For å forhindre skade på brukeren, andre personer og skade på eiendom, må du respektere følgende: Feil bruk som følge av manglende respekt for instruksjonene nedenfor kan forårsake skader av varierende alvorlighetsgrad eller skade på eiendom:

Disse apparatene er ikke ment å være tilgjengelige for vanlige brukere.

ADVARSEL

Advarsel om fare for død eller alvorlig skade.

FORSIKTIG

Advarsel om fare for skade eller skade på eiendom.

Instruksjoner som må respekteres, er merket med følgende symboler:

Dette symbolet angir FORBUD.

Dette symbolet angir PÅBUD.

ADVARSEL

Dette kan forårsake elektrisk støt eller antennelse.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke tørk med fuktige kluter eller skyll i vann.

Denne applikasjonen er ikke beregnet for personer (inkludert barn) som har reduserte fysiske, sensoriske eller psykiske evner, eller manglende erfaring og kunnskap, med mindre de er under direkte tilsyn eller får instruksjoner om bruk fra en person som er ansvarlig for deres sikkerhet. Barn bør holdes under tilsyn for å sikre at de ikke leker med apparatene.

Installasjon må utføres av forhandler eller tekniker.

- Hvis ikke, kan det føre til elektrisk støt eller brann.

Slå av strømkilden ved installasjon av CNT-kabelen. - Hvis ikke, kan det føre til elektrisk støt eller brann.

Bruk kun spesifiserte komponenter og utfør installasjonen riktig i henhold til instruksjonene ved installasjon av CNT-kabelen.

- Hvis ikke, kan det føre til elektrisk støt eller brann.

Kontroller at kablene er installert riktig, slik at de ikke kan påvirkes av ytre krefter. - Hvis ikke, kan det føre til overoppheting og påfølgende brann.

Slutt å bruke produktet så snart du oppdager problemer eller feil, og slå av strømmen til tilkoblede apparater.

• Hvis ikke, kan det føre til røyk, brann, elektrisk støt eller brannskader.
• Eksempler på problemer og feil:
• Det lukter brent
• Fremmedlegemer eller vann har kommet inn i produktet
• Kontakt forhandleren eller ring en tekniker for reparasjon umiddelbart.

ADVARSEL

Før du kobler til ledninger og kabler, utlad statisk elektrisitet.

- Hvis du ikke gjør dette, kan det oppstå feil.

Kontroller følgende krav på forhånd:

• Det skal ikke være noen unormalitet i klimaanlegget, for eksempel endring i luftstrømmens retning. Pass på at det ikke er noen gjenstand(er) på den som lett kan blåses av luftstrømmen som blåser direkte på den. Fall eller forskyvning av gjenstand(er) kan være farlig og forårsake brann, skade osv.

Knapper og display på fjernkontrollen

LCD-displayet som vises i denne håndboken er kun for instruksjonsformål og kan avvike fra den faktiske enheten.

Knapper / indikator

① Hurtigmeny-knapp ② Tilbake-knapp Gå tilbake til forrige skjermbilde ③ LCD-display (Faktisk – mørk bakgrunn med hvite ikoner) ④ Hovedmeny-knapp For å stille inn funksjoner ⑤ På/av-knapp Slå på/av ⑥ Driftsindikator Lyser under drift, blinker ved alarm.

Trykk i midten

Ikke med hansker

Ikke med penn

Piltaster

Velg element.

Enter

Bekreft valgt alternativ.

B Driftsikoner

Viser driftsstatus.

Når enheten er AV, vises ikke ikonene (på AV-skjermen) bortsett fra ikonet for ukeprogramaktivitet.

Driftsstatus ved ferie

Status for styring via ukeprogram

Status for stille drift

Sone: Romtermostat → Status for innendørsføler

Status for effektdrift

Styringsforespørsel eller SG ready eller SHP-status

Status for romvarmer

Status for tankvarmer

Solstatus

Bivalent status (kjele)

©Temperaturer for de enkelte sonene

DTid og dag

E Varmtvannstanktemperatur

F Utetemperatur

© Sensortype / Ikoner for temperaturtypeinnstilling

Vann temperatur →Kompensasjonskurve

Romtermostat →Ekstern

Vann temperatur →Konstant kurve

Romtermostat →Intern

Kun basseng

Romtermistor

Før du begynner å installere ulike mennynstillinger, må du initialisere fjernkontrollen ved å velge operativspråk og stille inn dato og klokkeslett riktig.

Ved første oppstart vises innstillingsskjermen automatisk. Den kan også stilles inn fra personlige innstillinger i menyen.

Vent på initialisering av skjermen. Etter at initialiseringen er fullført, vises normal visning.

① Ved første oppstart vises initialiseringsskjermen på den andre fjernkontrollen. ② Etter at installatøren har valgt "Dual" i fjernkontrollinnstillingene, vent minst 30 sekunder for å la hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) synkronisere før du begynner å bruke den andre fjernkontrollen. *MERK: Alle knapper på den andre fjernkontrollen er deaktivert til synkroniseringen er fullført. ③ Deretter er fjernkontrollen klar til bruk. *MERK: Endringer i innstillingene på RC-2 vil også gjelde for RC-1 og omvendt. Generelt vil det ta omtrent 10 sekunder med inaktivitet for synkronisering mellom RC-1 og RC-2. Når RC-2 prøver å synkronisere med RC-1, kan meldingen "Synkronisering mellom RC-1 og RC-2 pågår!" vises.

Etter å ha utført initialiseringsinnstillingene kan du velge hurtigmeny fra følgende alternativer og justere innstillingene.

① Trykk for å vise hurtigmenyen.

② Bruk ∧ til å velge menyen.

③ Hurtigmenyen vises/skjules ved å trykke ←.

For å gå tilbake til hovedskjermen,

trykk på eller .

Tving TUV

Med dette ikonet slår du på/av TUV-tanken.

Trykk ← for å bekrefte valget.

• Tving TUV er av.

• Tving TUV er på.

Merk:

• Tving TUV er av når Tving oppvarming er på.
• Når Tving TUV er av, gjenopptas opprinnelig drift og modus.

Kraftig

Med dette ikonet aktiverer du økt kjøle-/oppvarmingsytelse.

Trykk ← for å bekrefte valget.

(Høy effekt starter omtrent 1 minutt etter at ← trykkes.)

Merk:

• Høy effekt slås av ved å stille inn AV.

Stille modus

Med dette ikonet aktiverer du stille drift.

Trykk på ← for å bekrefte valget.

(Stille drift starter omtrent 1 minutt etter at ← trykkes.)

Tvungen oppvarming

Med dette valget tvinger du frem oppvarming.

Trykk på ← for å bekrefte valget.

(Tvungen oppvarming starter omtrent 1 minutt etter at ← trykkes.)

• Tvungen oppvarming er av.

• Tvungen oppvarming er på.

Merk:

- Hvis det allerede pågår en drift, er tvungen oppvarming av, og meldingen «Avslått på grunn av aktivering!» vises.

Blokert på grunn av enhetsdrift!

[→]Lukk

Uketimer

Med dette ikonet sletter du (avbryter) eller endrer innstillingene for uketimeren.

Trykk ← for å bekrefte valget.

Velg «Ja».

- Hvis du velger «Nei», vises hovedskjermen.

- Timerinnstilling: Med valget Timerinnstilling justerer du uketimeren.

- Kopiering av timer: Med dette valget kopierer du timerinnstillingene.

[Eksempel på timerinnstilling]

Trykk ^ for å velge dagen eller dagene du vil justere.

Hvis ikke alle 6 mønstrene er stilt inn, vises denne skjermen.

① Velg mønster «1» til «6». ② Still inn timen og minuttet for timeraktivering. ③ Velg PÅ/AV for timeren. ④ Velg driftsmodus. ⑤ Still inn temperaturen for sone 1 og 2 (hvis du har et 2-sone-system).

⑥ Still inn tanktemperaturen.

Merk:

• Timeren er av når tvungen oppvarming eller veksling mellom oppvarming og kjøling er aktivert.
• Hvis du har stilt inn en ukentlig timer for 2 soner, må du gjenta denne prosedyren for sone 2.

Tving avriming

Still inn avriming av frosne rør.

Trykk ← for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde.)

Forespørsel akseptert!

[∅]Lukk

Tilbakestill feil

Dette valget gjenoppretter opprinnelige innstillinger hvis en feil har oppstått.

Trykk for å bekrefte valget.

(Når modusen er akseptert, vises følgende skjermbilde.)

Forespørsel akseptert!

[→]Lukk

- Før du velger denne modusen, må du forsikre deg om at alle enheter er slått av, fordi tidligere innstillinger for hele systemet vil bli gjenopprettet.

Lås R/C

Ved å merke av denne boksen låser du fjernkontrollen.

Trykk for å bekrefte valget.

(Følgende skjermbilde vises når modusen aktiveres.)

Ønsker du å låse fjernkontrollen?

Ja

Nei

Velg «Ja».

(Hovedskjermen låses.)

- Hvis du velger «Nei», vises hovedskjermen.

Låse opp fjernkontrollen

Trykk på en vilkårlig knapp.

(Følgende skjermbilde vises når modusen aktiveres.)

* * *

Skriv inn 4 sifre (skjermen låses opp når riktig passord er angitt).

Tilbakestilling av glemt passord (på skjermen AV)

Trykk på ↻ og hold den inne i 5 sekunder.

(Når modusen er aktivert, vises følgende skjermbilde.)

Velg «Tilbakestill».

1. Passordet tilbakestilles til 0000 2. Fjernkontrollen er låst opp

(Skjermen slås av etter 3 sekunder.)

Velg menyer og utfør innstillinger i henhold til hvilket system du har hjemme. Alle startinnstillinger må utføres av en autorisert forhandler eller spesialist. Vi anbefaler at endringer av startinnstillingene også utføres av en autorisert forhandler eller spesialist.

• Etter installasjonen har du mulighet til å endre innstillingene.
• Startinnstillingene gjelder til brukeren endrer dem.
• Fjernkontrollen kan brukes til gjentatt installasjon.
• Før du foretar innstillinger, må du kontrollere at driftssymbolet er AV.
• Ved feil innstilling kan systemet slutte å fungere. Rådfør deg med en autorisert forhandler.

Visning:

Valg av meny: ^ ∨ < >

Bekreftelse av valgt innhold:

*1 Systemet er låst, støtter ikke KJØLING-modus. Kun autoriserte installatører eller servicepartnere kan låse det opp. *2 Vises bare hvis KJØLING-modus er låst opp (det vil si når KJØLING-modus er tilgjengelig).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1 Nastavení funkcí
1.1 > Týdení časovač
Po nastavení týdenního časovače může uživatel vybírat z rychlé nabídky.Nastavení 6 vzorů provozu na denní bázi.Vypnuto, pokud je Topení-Chlazení nastaveno na „Ano“ nebo pokud je Nucený ohřev vypnuty.	Nastavení časovačeVyberte den v týdnu a nastavte vzory (Čas / Provoz ZAP/VYP / Režim)		Týdení časovač 10:34am, PoNe Po Út St Čt Pá So1. 8:00am Zap. 40°C2. 12:00pm Zap. 24/28°C 40°C3. 1:00pm Zap. 12/10°C↔Den ▼Konfig. [-]Upravit
	Kopírování časovačeVyberte den v týdnu
1.2 > Prázdninový časovač
V zájmu úspory energie lze nastavit VYPNUTÍ systému o dovolené nebo snížení nastavené teploty.	Vyp	Zap.Vyp
	>Zap.
	Začátek a konec prázdnin.Datum a čas		Prázdniny: Konec 10:34am, Porok/měsíc/den hod : Min/ 01 / 01 10 : 00 am
	VYPNUTÍ nebo snížení nastavené teploty
• Při aktivaci režimu prázdnin může být dočasně vypnut týdenní časovač, jeho funkce se ale po deaktivaci režimu prázdnin obnoví.			↔Vybrat Potvrdit [-]
1.3 > Časovač tichého rež.
Aktivace tichého provozu v nastavené době.Lze nastavit 6 vzorů.Úroveň 0 znamená, že je režim vypnut.	Čas aktivace Tichého režimu: Datum a čas		Tichý režim 10:34am, PoKonfig. Čas Úrov.1 8:00 am 02 5:00 pm 13 11:00 pm 3↓Vybrat [-]Upravit
	Úroveň tichosti: 0 až 3
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1.4 > Tichá priorita
• Pro výběr priority během tichého režimu mezi Zvukem a Kapacitou.• Pokud je vybrána priorita Zvuk, jednotka bude pracovat pouze v tichém režimu.• Pokud bude vybrána priorita Kapacita, jednotka bude pracovat v tichém režimu, ale bude současně upřednostňovat zajištění požadované kapacity.	Zvuk	ZvukKapacita
1.5 > Top.spir.jednotky
Nastavení ZAPNUTÍ nebo VYPNUTÍ pokojového ohřívače.	Vyp	Zap.Vyp
1.6 > Top.spirála nádrže
Nastavení ZAPNUTÍ nebo VYPNUTÍ ohřívače nádrže.	Vyp	Zap.Vyp
1.7 > Sterilizace
Nastavení ZAPNUTÍ nebo VYPNUTÍ automatické sterilizace.	Zap.	Zap.Vyp
• Systém nepoužívejte během probíhající sterilizace, hrozí opaření nebo přehřátí vody ve sprše.• Požádejte autorizovaného prodejce o určení správných nastavení sterilizace podle místních předpisů.
1.8 > Režim TUV (Teplá Užitková Voda)
K nastavení režimu TUV na standardní nebo inteligentní.• Standardní režim má kratší dobu ohřátí nádrže TUV. Inteligentní režim naproti tomu potřebuje k ohřevu delší dobu Čas TUV s nižší spotřebou energie.	Standardní	StandardníSmart
Pro nastavení senzoru nádrže na horní nebo středový.• Výběr senzoru nádrže nahoře zpomalí začátek varu nádrže a sníží spotřebu energie.Změňte prosím tento výběr na „Uprostřed“, když je množství horké vody nedostatečné.	Nahoře	NahořeStřed
2 Kontrola systému
2.1 > Monitor. energie
Zobrazení historických průběhů spotřeby energie, generování nebo COP.	SoučasnéVybrat a načíst	Celková spotřeba (1rok)0,0 kWh1 r p k 1 2 3 4 5 p 7 8 9 1 AmosLed, 2022: 0.0 kWh Pribl.
	Graf historieVybrat a načíst
• COP = koefi cient výkonnosti.• U historických průběhů lze nastavit časové období 1 den/1 týden/1 rok.• Lze načíst hodnoty spotřeb energie (kWh) na topení, *1, *2 chlazení, do nádrže a celkem.• Celková spotřeba energie představuje odhadovanou hodnotu založenou na napětí AC 230 V a může se lišit od hodnoty naměřené přesným měřicím zařizením.
2.2 > Systémové informace
Zobrazuje všechny systémové informace v každé oblasti.	Skutečné systémové informace o 11 položkách:Vstupní / Výstupní / Zóna 1 / Zóna 2 / Nádrž / Vyrov. nádrž / Solární / Bazén /Frekvence COMP / Průtok čerpadla /Tlak vodyVybrat a načíst	Systémové informace 10:34am,Po1. Vstupní : 0°C2. Výstupní : 0°C3. Zóna 1 : 0°C4. Zóna 2 : 0°CStrana
2.3 > Historie chyb
• Chybové kódy uvádí částRešení potíží.• Nejnovější chybový kód se zobrazí úplně nahoře.	Vybrat a načíst	Historie chyb 10:34am,Po1. --2. --3. --4. --[←]Vymazat historii
2.4 > Kompresor
Zobrazení výkonnosti kompresoru.	Vybrat a načíst	Kompresor 10:34am,Po1. Aktual. frekvence : 0 Hz2. Čítač (Zap-Vyp) : 03. Cel. doba provozu : 0 h[→]Zpět
2.5 > Topná spir.
Celková doba provozu záložního ohřívače/ohřívače nádrže.	Vybrat a načíst	Topná spir. 10:34am,PoCel. doba provozu: Oh: Oh[→]Zpět

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
3 Osobní nastavení
3.1	>Č. dálkového ovladače
	• Zobrazení čísla dálkového ovládání konkrétního dálkového ovládání tak, aby instalační technik a koncový uživatel byli dobře informováni.• Hlavní dálkové ovládání se zobrazí jako RC-1. Druhé dálkové ovládání se zobrazí jako RC-2.	Vybrat a načíst		Č. dálk. ovladače 10:34am,Po
3.2	>Dotykový signál
	ZAPNUTÍ/VYPNUTÍ zvuků při ovládání.	Zap.		[XDR]
3.3	>LCD contrast
	Nastavení kontrastu displeje.	3		LCD contrast 10:34am,Po
3.4	>Podsvícení
	Nastavuje dobu podsvícení obrazovky.	1 min
3.5	>Intenzita podsvícení
	Nastavuje jas podsvícení obrazovky.	4
3.6	>Formát hodin
	Nastavení formátu zobrazení času.	AM/PM		Formát hodin 10:34am,PoVybrat Potvrdit[-]
3.7	>Datum a čas
	Nastavení přesného času a data.	rok / měsíc / den / hod / Min
Nabídka	Výchozí nastavení		Možnosti zobrazení / Nastavení
3.8 > Jazyk
Nastavení jazyka zobrazení hlavní obrazovky.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Jazyk 10:34am, PoSWEDISHNORWEGIANPOLISHCZECHVybrat [←]Potvrdit
3.9 > Heslo pro odemknutí
4místné heslo chránící všechna nastavení.	0000		Heslo pro odemknutí 10:34am, PoVybrat [←]Potvrdit

Følgende er en oversikt over feilkoder som kan vises på skjermen hvis det oppstår et problem med innstillingen eller driften av systemet.

Hvis en feilkode vises på skjermen som i eksemplet nedenfor, ring nummeret som er lagret i fjernkontrollen eller nærmeste autoriserte installatør.

Alle brytere er av, bortsett fra < og .

Feilnummer

Blinker

Feilkode Forklaring

H12	Nesoulad kapacity
H15	Chyba čidla kompresoru
H20	Chyba oběhového čerpadla
H21	Chyba tlaku vody
H22	Chyba snímače zásobníku 2
H23	Chyba čidla chladivového okruhu
H27	Chyba servisního ventilu
H28	Chyba čidla solárního okruhu
H31	Chyba teplotního bazénového čidla
H36	Chyba čidla vyrovnávací nádrže
H38	Chyba neshody modelu
H42	Ochrana nízkého tlaku
H43	Chyba čidla zóny 1
H44	Chyba čidla zóny 2
H62	Chyba průtoku vody
H63	Chyba čidla nízkého tlaku
H64	Chyba čidla vysokého tlaku
H65	Chyba cirkulace vody při odmražování
H67	Chyba externího termistoru 1
H68	Chyba externího termistoru 2
H70	Abnormální ochrana přetížení záložního topení
H72	Chyba snímače zásobníku 1
H74	Chyba komunikace el. řídicí desky
H75	Ochrana při nízké teplotě vody
H76	Chyba komunikace RC-1 a vnitřníChyba komunikace RC-1 a RC-2
H90	Abnormální komunikace vnitřní/venkovní jednotky
H91	Abnormální ochrana přetížení topení zásobníku
H95	Chyba napětí připojení
H98	Venkovní ochrana před vysokým tlakem
H99	Vnitřní prevence před zamrznutím výměníku tepla

Feilkode Forklaring

F12	Byl aktivován tlakový spínač
F14	Nedostatečné otáčky kompresoru
F15	Zablokování motoru ventilátoru
F16	Celková proudová ochrana
F20	Ochrana před přetížením kompresoru
F22	Ochrana před přetížením tranzistorového modulu
F23	Abnormální operace špičky DC
F24	Chyba chladivového okruhu
F25	*1,*2 Chyba cyklu chlazení/topení
F27	Chyba tlakového spínače
F29	Nízká teplota přehřátí
F30	Chyba teplotního čidla 2 výstupu vody
F32	Chyba vnitřního termostatu RC-1Chyba vnitřního termostatu RC-2
F34	Netěsnost vnitřního tepelného výměníku vody
F35	Chyba komunikace vnějšího měříče
F36	Chyba venkovního teplotního čidla
F37	Chyba teplotního čidla vstup vody
F40	Chyba venkovního teplotního čidla na výtlaku
F41	Chyba kompenzace účiníku
F42	Chyba čidla venkovního tepelného výměníku
F43	Chyba čidla venkovního odmrazování
F45	Chyba teplotního čidla vody na výstupu
F46	Odpojení proudového transformátoru
F48	Chyba teplotního čidla na výstupu výparníku
F49	Chyba teplotního čidla obtoku na výstupu
F50	Chyba čidla vstupu vody 2
F51	Chyba čidla na výstupu ekonomizéru
F52	Chyba čidla vstupu obtoku
F95	*1,*2 Chyba vysokého tlaku chlazení

* Noen feilkoder gjelder kanskje ikke for din modell. Din autoriserte forhandler kan gi deg nøyaktig informasjon.

*1 Systemet er låst, støtter ikke KJØLING-modus. Kun autoriserte installatører eller servicepartnere kan låse det opp.

*2 Vises bare hvis KJØLING-modus er låst opp (det vil si når KJØLING-modus er tilgjengelig).

Informasjon når den kobles til en nettverksadapter (valgfritt tilbehør)

ADVARSEL

Før bruk, kontroller sikkerheten i området rundt varmepumpesystemet (luft-vann). Bekreft at det er mennesker og levende natur i nærheten før du starter driften.

Feil bruk som følge av manglende overholdelse av instruksjonene kan føre til skade og skade.

Før du starter drift, må du kontrollere følgende (innendørs)

- Status for timerinnstillingen. Uforutsigbar av/på kan føre til alvorlig personskade eller skade på levende vesener.

Før du starter drift og under drift, må du kontrollere følgende (utendørs)

- Hvis det er kjent at noen befinner seg i bygningen, må du informere personen utenfra før selve aktiviteten om at driftsinnstillingen vil finne sted.

Målet er å forhindre plutselig sjokk for personen og eventuelle alvorlige helseproblemer forårsaket av endring i drift.

• Ikke bruk dette utstyret hvis det er et barn, en fysisk funksjonshemmet person eller en eldre person i bygningen som ikke selv kan betjene utstyret i bygningen.
• Kontroller innstillinger og driftsstatus ofte.
• Hvis en feilkode vises, stopp driften og kontakt en autorisert forhandler eller spesialist.

Før bruk, kontroller

- Systemet kan være ubrukelig under dårlige kommunikasjonsforhold. Etter drift, sjekk "Driftsstatus" på bruksdisplayet. Ved fjernbetjening kan følgende situasjon oppstå.

• Kan ikke fungere, driftstiden vises ikke.
• Vann-til-luft-drift vises ikke hvis betjeningen er innstilt utenfor bygningen.
• Det anbefales å låse skjermen på smarttelefonen for å unngå feilbetjening.
• Ikke bruk andre fjernkontroller, kommunikasjons- og betjeningsenheter som ikke er spesifisert av autorisert forhandler eller spesialist.
• Bruk i henhold til Panasonic Smart Applications kontraktsmessige "Tjenestevilkår" og "Behandling av personopplysninger".
• Ved langvarig ikke-bruk av Panasonic Smart Application, koble nettadapteren fra enheten.

Informasjon om innsamling og avhending av utstyr ved slutten av levetiden

Kun for EU-land og land med fungerende resirkulerings- og avfallshåndteringssystemer.

Disse symbolene på produkter, emballasje og i medfølgende dokumentasjon indikerer at brukte elektriske og elektroniske produkter, inkludert batterier, ikke skal kastes som vanlig husholdningsavfall.

For å sikre riktig avhending og resirkulering av brukte produkter og batterier, lever dem i samsvar med nasjonal lovgivning på passende innsamlingssteder.

Riktig avhending bidrar til å spare verdifulle naturressurser og forhindrer potensielle negative effekter på menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering av avfall, kontakt lokale myndigheter.

Feil avhending av denne typen avfall kan føre til straff i henhold til nasjonal lovgivning.

For andre enn private brukere i EU og i noen andre europeiske land

Hvis du ønsker å kaste elektrisk eller elektronisk utstyr, kontakt forhandleren eller leverandøren.

[Informasjon om avhending i land utenfor EU]

Disse symbolene gjelder kun i EU. Hvis du ønsker å kaste elektrisk eller elektronisk utstyr, kontakt lokale myndigheter eller forhandleren.

Takk for at du valgte et Panasonic-produkt.

Enhver oversettelse til et annet språk vil kun bli betraktet som referanse, og den engelske versjonen vil alltid ha forrang.

Illustrasjonene i denne bruksanvisningen er kun gitt som eksempler og kan avvike fra selve enheten. Den kan endres uten forvarsel.

Innholdsfortegnelse

Sikkerhetsinstruksjoner 110-111

Fjernkontrollens knapper og display ..... 112-113

Initialisering 114

Hurtigmeny ....115

Slik bruker du hurtigmenyen ....116-120

Menyer 121-125

1 Param. funksjon ....121-122

1.1 Ukeplan

1.2 Ferieprogram

1.3 Stilleprogram

1.4 Stille prioritet

1.5 Elektrisk tillegg

1.6 Varmtvannsbereder motstand

1.7 Sterilisering

1.8 Modus ECS

2 Systemkontroll ....123

2.1 Energimåling

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeelement

3 Personlige innstillinger 124-125

3.1 Fjernkontroll nr.

3.2 Tastelyd

3.3 LCD-kontrast

3.4 Lysstyrke

3.5 Lysstyrkeintensitet

3.6 Klokkeformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Låse opp koden

Feilsøking 126

Informasjon 127

Sikkerhetsinstruksjoner

For å unngå personskader på deg selv eller andre, eller materielle skader, følg instruksjonene nedenfor:

Enhver funksjonsfeil som skyldes manglende overholdelse av instruksjonene kan forårsake ulemper eller skader, hvis alvorlighetsgrad er klassifisert som beskrevet nedenfor:

Disse enhetene er ikke beregnet for allmennheten.

ADVARSEL

Dette symbolet indikerer tilstedeværelsen av en fare som kan føre til alvorlige eller dødelige skader.

FORSIKTIG

Dette symbolet indikerer tilstedeværelsen av en fare som kan føre til personskader eller materielle skader.

Instruksjonene som må følges er klassifisert i henhold til følgende symboler:

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir OBLIGATORISKE handlinger.

ADVARSEL

Dette kan føre til elektrisk støt eller brann.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke tørk med fuktige kluter eller vask i vann.

Denne applikasjonen er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller som mangler erfaring eller kunnskap, med mindre en person som er ansvarlig for deres sikkerhet har forklart dem hvordan apparatet fungerer og holder dem under tilsyn. Barn må holdes under tilsyn for å sikre at de ikke leker med apparatet.

Overlat installasjonen kun til leverandøren eller installatøren.

• Ellers er det fare for elektrisk støt eller brann. Koble fra strømmen ved installasjon av CNT-kabelen.
• Ellers er det fare for elektrisk støt eller brann.

Bruk kun spesifiserte deler ved installasjon av CNT-kabelen, og utfør installasjonen riktig i henhold til instruksjonene.

- Ellers er det fare for elektrisk støt eller brann.

Sørg for riktig installasjon av kablene slik at ingen ytre krefter påvirker dem.

- Ellers er det fare for overoppheting som kan føre til brann.

Stopp bruken umiddelbart hvis det oppstår problemer eller feil, og koble fra strømmen til tilkoblede enheter.

• Ellers er det fare for røykutvikling, brann, elektrisk støt eller brannskader.
• Eksempler på problemer og funksjonsfeil:
• Det lukter brent.
• Vann eller en fremmed gjenstand har trengt inn i enheten.
• Overlat reparasjonen umiddelbart til leverandøren eller installatøren.

ADVARSEL

Før du kobler til ledninger og kabler, må all statisk elektrisitet utlades.

- Ellers er det fare for funksjonsfeil.

Kontroller følgende krav på forhånd:

- Klimaanlegget skal ikke vise noen unormaliteter, for eksempel endring i luftstrømmen. Pass på at ingen gjenstander lett kan flyttes på grunn av luftstrømmen som blåser direkte på dem. Gjenstander som faller ned eller flyttes, kan forårsake brannfare, personskade osv.

Knapper og display på fjernkontrollen

LCD-skjermen som vises i denne håndboken, er kun ment for instruksjonsformål og kan avvike fra den faktiske enheten.

Taster / Indikatorlampe

① Hurtigmenytasten, Tilbake-tast 2 Går tilbake til forrige skjerm © LCD-skjerm (Faktisk - Mørk bakgrunn med hvite ikoner) ④ Hovedmenytast For innstilling av funksjoner 5 PÅ/AV-tast Slår enheten på/av Driftsindikator ⑥ Lyser fast under drift, blinker ved alarm.

Trykk i midten

Uten hanske

Uten penn

Kryssformede piltaster

Velger et element.

Opp

Enter-tasten

Bekrefter valgt innhold.

© Funksjonsikoner

Driftstilstanden vises.

Dette ikonet vises ikke (under driftstopp-skjermen) ved hver stopp, unntatt ukentlig timer.

Driftstilstand under ferie

Sone: PAC-fjernkontroll brukt som romtermostat

→Tilstand for intern sensor

Tilstand for elektrisk tilleggsvarme

Tilstand bivalent (kjele)

Driftstilstand for ukeklokke

Driftstilstand turbooppvarming

Tilstand for varmtvannsberederens motstand

Driftstilstand i stille modus

Kontroll forespørsel eller SG ready eller SHP-tilstand

Soltilstand

Temperatur for hver sone

Klokkeslett og dag

Temperatur på varmtvannsberederen

Utetemperatur

Ikoner for sensortype / innstilt temperaturtype

Vanntemperatur → Kompensasjonskurve

Romtermostat → Ekstern

Vanntemperatur → Direkte

Thermostat d'ambiance →Interne

Piscine uniquement

Sonde d'ambiance

*1 Systemet er låst i varmemodus. Det kan bare låses opp av våre autoriserte installatører eller våre autoriserte servicestasjoner. *2 Vises bare når kjølemodus er låst opp (dvs. når kjølemodus er tilgjengelig).

Før du begynner å foreta ulike innstillinger i menyen, må du konfigurere fjernkontrollen ved å velge betjeningsspråk og stille inn dato og klokkeslett riktig. Ved aller første oppstart vises innstillingsskjermen automatisk. Innstillingen kan også gjøres fra menyen Personlige innstillinger.

Vent mens skjermen initialiseres. Når initialiseringen er fullført, vises normal skjerm.

① Ved første oppstart vises en initialiseringsskjerm på den andre fjernkontrollen. ② Når installatøren har valgt «Dobbel» i konfigurasjonen av fjernkontrollen, må du vente minst 30 sekunder for at synkroniseringen mellom hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) skal skje før du bruker denne andre fjernkontrollen.

*MERK: Alle taster på den andre fjernkontrollen er deaktivert til synkroniseringsprosessen er fullført.

③ Denne fjernkontrollen er deretter klar til bruk.

*MERK: Alle parameterjusteringer på RC-2 gjenspeiles på RC-1 og omvendt. Generelt tar det omtrent 10 sekunder med inaktivitet for synkronisering mellom RC-1 og RC-2. Noen ganger vises en popup-melding «Synk. RC-1 & RC-2 pågår!» når RC-2 prøver å synkronisere med RC-1.

Etter de første innstillingene kan du velge en hurtigmeny fra alternativene nedenfor og endre innstillingen.

① Trykk på ■■■ for å vise hurtigmenyen.

② Bruk ∧ for å velge menyen. ③ Trykk på for å aktivere/deaktivere den valgte menyen.

Hurtigmeny

Overstyring tvunget for 1 varmtvannsbereder

Chauffage Turbo

Mode Stille

Aktivering av "nødmodus"

Ukeplan

Tving avriming

Tilbakestilling av feilkoder

Låsing av fjernkontroll

Valg

PÅ/AV

Velg hver innstilling og bekreft den i henhold til instruksjonene nederst på skjermen. (Disse ikonene refererer til hver valgtast).

For å gå tilbake til hovedskjermen,

Trykk på: eller .

Tvunget overstyring for 1 varmtvannslast

Velg dette ikonet for å aktivere eller deaktivere nødvarmelementet i varmtvannsberederen.

Trykk på ← for å bekrefte valget.

- Forcer l'ECS er deaktivert.

- Forcer l'ECS er aktivert.

Merk:

• Tvunget overstyring for 1 VV-lading er deaktivert når Tving oppvarming er aktivert.
• Når Tvunget overstyring for 1 VV-lading er deaktivert, må drift og modus gå tilbake til forrige lagrede tilstand.

Turbo oppvarming

Velg dette ikonet for å nå innstilt temperatur for oppvarming eller kjøling raskere.

Trykk på ← for å bekrefte valget.

(Kraftmodus starter omtrent 1 minutt etter at ← er aktivert).

Merk:

- Det er deaktivert ved driftsstans.

Stillemodus

Velg dette ikonet for å gå i stillemodus.

Trykk på ← for å bekrefte valget.

(Stillemodus starter omtrent 1 minutt etter at ← er aktivert).

Velg "Ja".

- Velg "Ja" ved hjelp av knappene < .>

Velg program "1" \~ "6".

Velg "Endre".

- Hvis du velger "Slett", slettes innstillingen for tidtakeren for det valgte programmet.

Still inn timer og minutter.

Velg nivå for stillemodus.

Merk:

- Hvis et annet program overskrider tiden, vises "Den angitte tiden overlapper" på skjermen.

Aktivering av "Nødmodus"

Velg for å tvinge start av den elektriske nødvarmeren.

Trykk på ← for å bekrefte valget.

(Tvungen oppvarming starter omtrent 1 minutt etter at den er aktivert).

- Tvungen nødoppvarming er deaktivert.

- Tvungen nødoppvarming er aktivert.

Merk:

- Tving nødvarme er deaktivert hver gang systemet er i drift, og "Deaktivert på grunn av drift På" vises.

Deaktivert på grunn av drift På

[→]Lukk

Ukeplan

Velg dette ikonet for å slette (avbryte) eller endre den forhåndsdefinerte ukeplanen.

Trykk på ← for å bekrefte valget.

Velg "Ja".

- Hvis du velger "Nei", går skjermen tilbake til hovedskjermen.

- Klokkeprogrammering: Velg Klokkeprogrammering for å endre ukeplanen.

- Klokkekopiering: Velg for å kopiere en timerinnstilling.

[Eksempel på klokkeprogrammering]

Velg dagen(e) du vil endre med knappene ∧ ∨.

Hvis ikke alle 6 programmene er forhåndsdefinert, vises denne skjermen.

① Velg program "1" \~ "6". ② Still inn timer og minutter på klokken. ③ Velg PÅ/AV for klokken. ④ Velg driftsmodus. ⑤ Still inn temperaturen for sone 1 og 2 (hvis systemet har 2-sone-innstilling).

⑥ Still inn temperaturen på kjelen.

Merk:

• Klokken er deaktivert når Tving reservevarme eller Kontakt sommer/vinter er aktivert.
• Hvis du har forhåndsdefinert Prog. ukentlig på 2 soner, må du gjenta samme prosedyre med Sone 2.

Tving avriming

Velg for å avrime frosne rør.

Trykk på ← for å bekrefte valget.

(Skjermen nedenfor vises når modusen er akseptert).

Forespørsel akseptert

[→]Lukk

Tilbakestilling av feilkoder

Velg for å gjenopprette tidligere innstillinger ved feil.

Trykk på ← for å bekrefte valget.

(Skjermen nedenfor vises når modusen er akseptert).

Forespørsel akseptert

- Sørg for at alle enhetene er slått av før du velger denne modusen, som gjenoppretter hele systemet til tidligere innstillinger.

Lås fjernkontrollen

Velg for å låse fjernkontrollen.

Trykk på ← for å bekrefte valget.

(Skjermen nedenfor vises når modusen er godtatt).

Vil du låse fjernkontrollen?

Ja

Nei

Velg "Ja".

(Hovedskjermen vil bli låst).

- Hvis "Nei" velges, går skjermen tilbake til hovedskjermen.

For å låse opp fjernkontrollen

Trykk på en hvilken som helst tast.

(Skjermen nedenfor vises når modusen er godtatt).

* * *

Skriv inn 4 vilkårlige sifre fra nummeret (hvis nummeret er riktig, låses skjermen opp).

For å tilbakestille glemt passord (under skjermen DRIFT STOPP)

Trykk på, og hold inne i 5 sekunder.

(Skjermen nedenfor vises når modusen er akseptert).

1. Passordet er tilbakestilt til 0000

1. Fjernkontrollen er låst opp

Velg "Reset".

(Skjermen slås av etter 3 sekunder.)

Velg menyer og still inn innstillinger i henhold til systemet som er tilgjengelig hjemme. Alle startinnstillinger må utføres av en autorisert forhandler eller spesialist. Det anbefales at alle endringer av startinnstillingene også utføres av en autorisert forhandler eller spesialist.

• Etter den første installasjonen kan du justere innstillingene manuelt.
• Startinnstillingen forblir aktiv til den endres av brukeren.
• Fjernkontrollen kan brukes til å konfigurere flere typer installasjoner.
• Kontroller at driftsindikatoren er av før innstilling.
• Systemet kan fungere unormalt hvis det er feil innstilt. Vennligst kontakt en autorisert forhandler.

For å vise:

For å velge menyen: ∧ ∨ < >

For å bekrefte valgt innhold:

Menu	Réglage par défaut	Options de réglage / Affi chage
1 Param. fonction
1.1 >Prog. hebdo
Une fois que l'horloge hebdomadaire est réglée, l'utilisateur peut modifi er son réglage à partir du menu rapide. Pour régler jusqu'à 6 points de commutation par jour sur chaque jour de la semaine.• Désactivée si Contact été / hiver sélectionné est "Oui" ou si Forcer chauffage de secours est actif.	Programmation horlogeSélectionner le jour de la semaine et régler les modèles nécessaires (Heure / Activation/Désactivation du fonctionnement / Mode)		Prog. hebdo 10:34am,LunDim Lun Mar Mer Jeu Ven Sam1. 8:00am ON 40°C2. 12:00pm ON 24/28°C 40°C3. 1:00pm ON 12/10°C↔jour ↓Prog. [←]Editor
	Copie horlogeSélectionner le jour de la semaine
1.2 >Programme vacances
Pour économiser l'énergie, une période de vacances peut être défi nie pour mettre le système en OFF ou baisser la température pendant cette période.	OFF	ONOFF
	>ON
	Début et fin des vacances.Date et heure		Vacances: Fin 10:34am,LunAAAA/MM/JJ H : Min/01 / 01 10 : 00 am
	Température désactivée ou réduite
• Le réglage de l'horloge Hebdomadaire peut être provisoirement désactivé pendant le réglage du mode vacances, mais sera restauré à la fin du mode vacances.			→Sélect. Conf. [-]
1.3 >Programme Silence
Pour fonctionner silencieusement pendant la période prédéfi nie. il est possible de régler 6 points de commutation horaires. Le niveau 0 signifi e que le mode est désactivé.	Heure de démarrage du mode silencieux :Date et heure		Silence 10:34am,LunProg. Heure Niv.1 8:00 am 02 5:00 pm 13 11:00 pm 3→Sélect. [-]Editor
	Niveau de silence :0 ~ 3
1.4 > Prior. silence
Pour sélectionner la priorité en mode silencieux entre le son et la capacité.Si la priorité sonore est sélectionnée, l'unité fonctionnera uniquement en mode silencieux.Si la priorité de capacité est sélectionnée, l'unité fonctionnera en mode silencieux, mais elle aura pour priorité de fournir la capacité requise en même temps.	Son
1.5 > Appoint électrique
Pour activer ou désactiver l'appoint électrique chauffage.	OFF
1.6 > Résistance ballon
Pour activer ou désactiver l'appoint électrique du ballon ECS.	OFF
1.7 > Stérilisation
Pour activer ou désactiver la fonction antilégionélose.	ON
N'utilisez pas ce système pendant la stérilisation afin d'éviter l'écaillage avec l'eau chaude, ou la surchauffe de la douche.Demandez à un revendeur agréé de déterminer le niveau des réglages du champ de la fonction de stérilisation conformément aux lois et réglementations locales.
1.8 > Mode ECS (Eau Chaude Sanitaire)
Pour régler le mode ECS sur Standard ou Smart.En mode Standard, la durée de chauffe du réservoir ECS est plus courte. Tandis qu'en mode Smart, la durée de chauffe de l'ECS est plus longue avec une moindre consommation d'énergie.	Standard
Pour régler le capteur du ballon sur Haut ou Centre.Le fait de sélectionner le capteur du ballon Haut ralentit le démarrage de la chauffe du réservoir et réduit la consommation d'énergie.Veuillez passer cette sélection sur le "Centre" lorsque l'eau chaude devient insuffi sante.	Haut
Menu	Réglage par défaut	Options de réglage / Affi chage
2 Ctrl système
2.1 > Comptage énergie
Graphique instantanée ou historique de la consommation et production d'énergie ou du COP.	PrésentSélectionner et récupérer		Conso. Totale (1an)0.0kWh1 a n 1 2 3 4 5 6 7 8 9 1 Moisjan, 2022: 0.0 kWh Approx.↔ Mois Moße1 1 2
	Graph. historiquesSélectionner et récupérer
• COP = Coeffi cient de performance.• Pour le graphique historique, la période est choisie de 1 jour/1 semaine/1 an.• La consommation d'énergie (kWh) du chauffage, *1,*2 refroidissement, réservoir et totale peut être récupérée.• La consommation électrique totale est une valeur estimée à partir d'une tension de 230 V c.a. et peut être différente de la valeur mesurée avec un appareil précis.
2.2 > Information système
Montre toutes les informations système dans chaque zone.	Informations sur le système actuel de 11 éléments :Retour / Départ / Zone 1 / Zone 2 / Ballon / Ballon tamp. / Solaire / Piscine / Fréquence COMP / Débit pompe / Press. eauSélectionner et récupérer		Information système 10:34am,Lun1. Retour : 0°C2. Départ : 0°C3. Zone 1 : 0°C4. Zone 2 : 0°C↓Page
2.3 > Historique erreurs
• Référez-vous au manuel SAV pour connaître les codes d'erreur.• Le code d'erreur le plus récent s'affi che en haut.	Sélectionner et récupérer		Historique erreurs 10:34am,Lun1. --2. --3. --4. --[→]Effacer historique
2.4 > Compresseur
Montre la performance du compresseur.	Sélectionner et récupérer		Compresseur 10:34am,Lun1. Fréqu. rotation : 0 Hz2. Compteur ON-OFF : 03. Tot. compress. ON : 0 h[→]Retour
2.5 > Résistance
Total des heures de temps de fonctionnement du chauffage en mode secours / ECS.	Sélectionner et récupérer		Résistance 10:34am,LunTot. compress. ON: Oh[→] Retour

*1 Systemet er låst i varmemodus. Det kan bare låses opp av våre autoriserte installatører eller våre godkjente tekniske stasjoner.

*2 Vises bare når kaldmodus er låst opp (dvs. når kaldmodus er tilgjengelig).

Menu		Réglage par défaut	Options de réglage / Affi chage
3	Param. Perso
3.1	>Télécomm. n°
	Pour affi cher le numéro de télécommande d'une télécommande particulière afi n que l'installateur et l'utilisateur fi nal soient bien informés.La télécommande principale est affi chée comme RC-1. La deuxième télécommande est affi chée comme RC-2.	Sélectionner et récupérer	TC n° 10:34am,LunRC-2[--]Conf.
3.2	>Sonorité desTouches
	Active/Désactive le bruit de validation des touches.	ON	ONOFF
3.3	>Contraste LCD
	Défi nit le contraste de l'écran.	3	Contraste LCD 10:34am,LunBas Elevé[←→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
3.4	>Luminosité
	Défi nit la durée du rétro-éclairage de l'écran.	1 min	Luminosité 10:34am,LunOFF 5 mins15 secs 10 mins1 minSélect. [--]Conf.
3.5	>Intensité luminosité
	Défi nit la luminosité du rétro-éclairage de l'écran.	4	Intensité luminosité 10:34am,LunAssombrir Eclaircir[←→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
			Sélect. [--]Conf.
3.6	>Format Horloge
	Définit le type d'affichage de l'horloge.	am/pm	Format Horloge 10:34am,Lun24Ham/pmSélect. Conf. [--]
3.7	>Date & Heure
	Défi nit la date et l'heure en cours.	AAAA / MM / JJ / H / Min	Date & Heure 10:34am,LunAAAA/MM/JJ H : Min[←→/ 01 / 01 10 : 00 am[→Sélect. Conf. [--]

Menu		Réglage par défaut	Options de réglage / Affi chage
3.8	> Langue
	Définit la langue d'affichage de l'écran supérieur.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Langue 10:34am,Lun
				ENGLISH
				FRANÇAIS
				DEUTSCH
				ITALIANO
				♂Sélect. [←]Conf.
3.9	> déverrouillage code
	Permet de choisir un mot de passe à 4 chiffres pour le déverrouillage de la télécommande.	0000		déverrouillage code 10:34am,Lun
				♂Sélect. [←]Conf.

Nedenfor er en liste over feilkoder som kan vises på skjermen ved feil i innstilling eller drift av systemet.

Når skjermen viser en feilkode som angitt nedenfor, kontakt nummeret som er registrert på fjernkontrollen eller nærmeste autoriserte installatør.

Alle knapper er deaktivert, unntatt < > og .

Feilnummer

Blinking

N° d'erreur	Description des erreurs
H12	Capacité incompatible
H15	Défaut sonde compresseur
H20	Défaut circulateur
H21	Défaut de pression d'eau
H22	Défaut sonde réservoir 2
H23	Défaut sonde réfrigérant
H27	Défaut vanne de service
H28	Défaut sonde solaire
H31	Défaut sonde piscine
H36	Défaut sonde ballon tampon
H38	Défaut compatibilité marque
H42	Protection basse pression
H43	Défaut sonde zone 1
H44	Défaut sonde zone 2
H62	Défaut débit eau
H63	Défaut sonde basse pression
H64	Défaut sonde haute pression
H65	Erreur circul. eau dégivrage
H67	Défaut thermistance ext. 1
H68	Défaut thermistance ext. 2
H70	Défaut OLP résistance chauffage
H72	Défaut sonde réservoir 1
H74	Défaut de communication carte
H75	Protection temp. eau basse
H76	Défaut de communication RC-1 et unité intérieure Défaut de communication RC-1 et RC-2
H90	Défaut communication intérieur/extérieur
H91	Défaut OLP résistance ballon ECS
H95	Défaut de câblage alimentation
H98	Protection haute pression
H99	Prévention gel intérieur

N° d'erreur	Description des erreurs
F12	Pressostat activé
F14	Défaut rotation compresseur
F15	Défaut moteur ventilateur bloqué
F16	Protection courant
F20	Protection surcharge compresseur
F22	Protection surcharge transistor module
F23	PIC DC
F24	Défaut cycle réfrigèrent
F25	*1. *2 Défaut cycle chauffage/refroidissement
F27	Défaut pressostat
F29	Surchauffe faible débit
F30	Défaut sonde de départ d'eau :2
F32	Défaut thermostat interne de RC-1Défaut thermostat interne de RC-2
F34	Fuite de l'échangeur de chaleur de l'eau intérieur
F35	Défaut de communication avec un compteur externe
F36	Défaut sonde extérieure
F37	Défaut sonde de retour d'eau
F40	Défaut sonde décharge ext.
F41	Défaut de correction du facteur de puissance
F42	Défaut sonde extérieure de l'échangeur thermique
F43	Défaut sonde dégivr. ext.
F45	Défaut sonde de départ d'eau
F46	Déconnexion du transformateur de courant
F48	Défaut sonde de sortie de l'évaporateur
F49	Défaut sonde sortie bypass
F50	Défaut sonde de retour d'eau 2
F51	Défaut sonde de sortie de l'économiseur
F52	Défaut sonde de retour de dérivation
F95	*1. *2 Défaut haute pression en cooling

* Enkelte feilkoder gjelder kanskje ikke for din modell. Kontakt en autorisert forhandler for mer informasjon.

*1 Systemet er låst i varmemodus. Det kan bare låses opp av våre autoriserte installatører eller våre godkjente tekniske stasjoner.

*2 Vises bare når kaldmodus er låst opp (dvs. når kaldmodus er tilgjengelig).

Informasjon om tilkobling til nettverksadapter (valgfritt tilbehør)

ADVARSEL

Før bruk, kontroller sikkerheten rundt luft-vann-systemet. Varsle personer og levende vesener i nærheten før bruk.

Feilfunksjon på grunn av manglende overholdelse av instruksjonene kan føre til skader og skade på eiendom.

Bekreft punktene nedenfor før bruk (fra innsiden av lokalene)

- Innstilling av timer. En uforutsigbar av/på-operasjon kan føre til alvorlige skader eller skade på personer og levende vesener.

Bekreft punktene nedenfor før og under drift (fra utsiden av lokalene)

• Hvis du vet at noen befinner seg i lokalene, varsle personen om den nye innstillingen før utførelse. Dette er for å unngå at personen får et sjokk eller ubehag på grunn av endringen.
• Ikke bruk dette apparatet hvis barn, personer med nedsatt mobilitet eller eldre personer som ikke kan betjene apparatet selv, befinner seg inne i lokalene.
• Kontroller innstillingen og driftstilstanden ofte.
• Stopp driften hvis en feilkode vises, og kontakt en autorisert forhandler eller spesialist.

Bekreft følgende punkter før bruk

• Systemet kan være ubrukelig ved dårlige kommunikasjonsforhold. Vennligst sjekk "Driftstilstand" på app-skjermen etter operasjonen. Følgende tilstand kan oppstå ved fjernbruk.
• Drift umulig, brukstid vises ikke.
• Luft-vann-drift vises ikke hvis operasjonen er innstilt utenfor lokalene.
• Det anbefales å låse smarttelefonskjermen for å unngå feilbetjening.
• Ikke bruk annen fjernkontroll, kommunikasjonsenhet eller operasjon som ikke er spesifisert av en autorisert forhandler eller spesialist.
• Bruk i samsvar med vilkårene i "Tjenestevilkår" og "Behandling av personopplysninger" for Panasonic Smart-appen.
• Ved lengre perioder uten bruk av Panasonic Smart-appen, koble nettverksadapteren fra enheten.

Merknad til brukere om innsamling og avhending av brukte elektriske og elektroniske apparater

Gjelder kun i EU-medlemsland og land med resirkuleringssystemer

Dette symbolet på selve produktet, emballasjen eller i følgedokumentasjonen indikerer at brukte batterier, elektriske og elektroniske apparater skal kastes separat fra husholdningsavfall.

For å sikre korrekt behandling, gjenvinning og resirkulering av brukte batterier og apparater, lever dem til et av de angitte innsamlingsstedene i henhold til gjeldende nasjonal lovgivning.

Ved å kaste dem i henhold til gjeldende regelverk bidrar du til å unngå sløsing med verdifulle ressurser og beskytte menneskers helse og miljøet.

For mer informasjon om innsamling og resirkulering, kontakt lokale myndigheter.

Manglende overholdelse av regelverket for avfallshåndtering kan medføre bøter.

For profesjonelle brukere i EU og enkelte andre europeiske land

Hvis du ønsker å kvitte deg med elektrisk eller elektronisk utstyr, kontakt forhandleren eller leverandøren din direkte.

[Informasjon om avfallshåndtering i land utenfor EU]

Dette symbolet er kun gyldig innenfor EU. For prosedyrer i land utenfor EU, kontakt lokale myndigheter eller forhandleren din.

Innsamlingssteder på www.quefairedemesdechets.fr Prioriter reparasjon eller donasjon av apparatet ditt 1

Takk for at du kjøpte dette Panasonic-produktet.

Enhver oversettelse til et annet språk regnes som referanse, men den engelske versjonen er alltid gjeldende.

Illustrasjonene i denne håndboken er kun ment som forklaringer og kan avvike fra selve enheten. De kan endres uten forvarsel.

Innhold

Sikkerhetsanvisninger 128-129

Taster og display på betjeningsenheten ....130-131

Første innstillinger 132

Hurtigmeny 133

Bruk av hurtigmenyen ....134-138

Menyer 139-143

1 Funksjonsinnstilling ....139-140

1.1 Uketimer

1.2 Ferietimer

1.3 Hvisketimer

1.4 Hviskebetr. prioritet

1.5 El-kolbe oppvarming

1.6 E-varmestav varmtvann

1.7 Desinfisering

1.8 VV-drift

2 Systemkontroll ....141

2.1 Energimonitor

2.2 Systeminformasjon

2.3 Feilminne

2.4 Kompressor

2.5 E-varmestav

3 Personlig innstilling 142-143

3.1 Betjeningsenhet nr.

3.2 Tastelyd

3.3 LCD-kontrast

3.4 Lysvarighet

3.5 Belysningsstyrke

3.6 Tidsformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Låsekode

Feilsøking 144

Informasjon 145

Sikkerhetsanvisninger

For å unngå personskader eller skader på utstyret, må følgende

sikkerhetsanvisninger overholdes:

Advarslene som brukes, er inndelt etter viktighet som følger:

Dette utstyret er ikke beregnet for bruk av allmennheten.

FORSIKTIG

Manglende overholdelse av denne anvisningen kan føre til alvorlige skader eller død.

OBS

Manglende overholdelse av denne anvisningen kan føre til skader eller skade på utstyret.

Følgende symboler er forbud eller påbud:

Dette symbolet indikerer at en bestemt aktivitet IKKE er tillatt.

Disse symbolene indikerer at bestemte aktiviteter MÅ utføres.

FORSIKTIG

Dette kan føre til elektrisk støt eller antennelse.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke tørk av med fuktige kluter eller vask med vann.

Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller manglende erfaring og kunnskap, med mindre de er under tilsyn eller har fått instruksjoner av en person som er ansvarlig for deres sikkerhet. Barn bør holdes under tilsyn for å sikre at de ikke leker med apparatet.

Installasjonen må kun utføres av forhandleren eller en installatør.

• Ellers er det fare for elektrisk støt eller antennelse. Slå av strømmen når du installerer CNT-kabelen.
• Ellers er det fare for elektrisk støt eller antennelse.

Bruk kun spesifiserte deler ved installasjon av CNT-kabelen, og utfør installasjonen korrekt ved å følge instruksjonene.

- Ellers er det fare for elektrisk støt eller antennelse.

Kontroller at kablene er lagt på riktig måte, slik at ytre krefter ikke kan påvirke dem. - Ellers kan det føre til overoppheting og deretter antennelse.

Stans driften så snart du oppdager problemer eller feil, og koble fra strømmen til de tilkoblede enhetene.

• Ellers kan det oppstå røyk, antennelse, elektrisk støt eller brannskader.
• Eksempler på problemer og feil:
• Det lukter brent
• Vann eller en fremmed gjenstand har kommet inn i innsiden
• Be om reparasjon umiddelbart hos forhandler eller installatør.

ADVARSEL

Før tilkobling av ledninger og kabler må eventuell statisk elektrisitet utlades.

- Ellers kan det oppstå funksjonsfeil.

Kontroller følgende krav på forhånd:

- Det bør ikke være noen unormalitet i klimaanlegget, for eksempel endring av luftstrømmen. Pass på at det ikke er gjenstander foran som lett kan flyttes av luftstrømmen som blåser direkte på dem. De falne eller flyttede gjenstandene kan føre til farer som brann, skader osv.

Taster og display på betjeningsenheten

LCD-displayene som er vist i denne håndboken, er kun til forklaringsformål og kan avvike fra den faktiske enheten.

Tasten/Display

① Hurtigmenytast

Tilbake-tast ② Går tilbake til forrige skjermbilde. LCD-display ③ (Faktisk display - Mørk bakgrunn med hvite symboler) Hovedmenytast Brukes til funksjonsinnstilling. PÅ/AV-tast Brukes til å slå enheten på eller av. Driftsindikator ⑥ Lyser under drift og blinker ved feil.

Trykk på tastene i midten

Kryss-taster

Brukes til å velge et alternativ.

Opp

Ingen hansker

Ingen penn

Enter-tast

Bekrefter valgt innhold.

*1 Systemet er forhåndsinnstilt til drift uten kjølefunksjon. Kjølefunksjonen kan aktiveres av en autorisert installatør eller servicepartner.

*2 Denne indikatoren vises bare når kjølefunksjonen er aktivert, dvs. når kjøledrift er tilgjengelig.

Før systeminnstillinger kan gjøres, må først visningsspråket fastsettes, og dato og klokkeslett angis.

Ved første gangs innkobling av enheten vises innstillingsskjermen automatisk. Denne innstillingen kan også gjøres fra de personlige innstillingene i menyen.

Vent til skjermen er initialisert. Etter at initialiseringsskjermen er forlatt, går enheten tilbake til normal skjerm.

① Etter første oppstart vises initialiseringsvinduet på den andre fjernkontrollen først. ② Etter at installatøren har valgt «Dual» under oppsett av fjernkontrollen, vent minst 30 sekunder før du betjener den andre fjernkontrollen, til synkroniseringen mellom hovedfjernkontrollen (RC-1) og den andre fjernkontrollen (RC-2) er fullført. *MERK: Inntil synkroniseringsprosessen er fullført, er alle knapper på den andre fjernkontrollen deaktivert. ③ Deretter er denne fjernkontrollen klar til bruk.

*MERK: Enhver endring av innstillingene på RC-2 overføres til RC-1 og omvendt. For synkronisering mellom RC-1 og RC-2 kreves vanligvis omtrent 10 sekunders inaktivitet. Mens RC-2 prøver å synkronisere med RC-1, kan «RC-1 & RC-2 Sync. kjører!» vises.

Etter grunninnstillingene kan ytterligere innstillinger gjøres via hurtigmenyen.

① Trykk på : for å vise hurtigmenyen.

② Velg < >-menyen ved hjelp av ∧.

③ Trykk for å slå den valgte funksjonen på eller av, eller for å stille den inn.

Slik går du tilbake til hovedskjermen:

Trykk på eller .

Manuell varmtvannsberedning

Velg dette symbolet for å slå manuell varmtvannsberedning på eller av.

Trykk på ← for å bekrefte valget.

• «Manuell varmtvannsberedning» er av.
• «Manuell varmtvannsberedning» er på.

Merknader:

• „Manuell varmtvannsberedning“ er deaktivert når „Manuell oppvarming“ er slått på.
• Når „Manuell varmtvannsberedning“ slås av, går enheten tilbake til forrige driftsmodus og driftstilstand.

Ytelsesdrift

Velg dette symbolet for å drive varme-/kjølesystemet med økt ytelse.

Trykk ← for å bekrefte valget.

(Ytelsesdriften starter ca. 1 minutt etter at ← trykkes.)

Merk:

- Ytelsesdriften deaktiveres når enheten slås av.

Hviskedrift

Velg dette symbolet for at enheten skal drives med redusert lydnivå.

Trykk ← for å bekrefte valget.

(Hviskedriften starter ca. 1 minutt etter at ← trykkes.)

Man. el-varme

Velg dette alternativet for å slå på elektrisk nødvarme.

Trykk ← for å bekrefte valget.

(Nødvarmedriften starter ca. 1 minutt etter at det trykkes.)

• Nødvarmedriften er avslått.

• Nødvarmedriften er påslått.

Merk:

- Hvis enheten allerede er på, er nødvarmedriften deaktivert, og det vises «Deaktivert fordi enheten er på!».

Deaktivert fordi enheten er på!

[→]Lukk.

Uketimer

Velg dette symbolet for å slå på/av og stille inn uketimeren.

Trykk ← for å bekrefte valget.

Velg «Ja».

- Hvis du velger «Nei», vises hovedskjermen igjen.

• Sette opp timeren: Velg «Sette opp timeren» for å redigere uketimeren.
• Kopiere timeren: Velg dette alternativet for å kopiere en timerinnstilling.

[Eksempel på oppsett av timeren]

Velg dagene du vil redigere ved hjelp av tastene henholdsvis .

Hvis ingen av de 6 programmene er stilt inn, vises denne skjermen.

① Velg et av programmene «1» til «6». ② Still inn timerens timer og minutter. ③ Velg PÅ/AV for timeren. ④ Velg ønsket driftsmodus. ⑤ Still inn temperaturen for varmekrets 1 og 2 (hvis systemet ditt har mer enn 2 varmekretser).

⑥ Still inn temperaturen på varmtvannsberederen.

Merknader:

• Timeren deaktiveres hvis nødvarmedriften er slått på eller kjøle-/varmebryteren er aktivert.
• Hvis uketimeren skal stilles inn for 2 varmekretser, må du gjøre det på samme måte for varmekrets 2.

Manuell avrimingsdrift

Velg dette alternativet for å avrime utendørsenheten.

Trykk ← for å bekrefte valget.

(Hvis avrimingsdrift er mulig, vises følgende melding.)

Kommando utført!

[→]Lukk.

Feilreset

Velg dette alternativet for å gå tilbake til normal drift etter at en feil har oppstått og blitt rettet.

Trykk ← for å bekrefte valget.

(Hvis det er mulig å bekrefte feilen, vises følgende skjermbilde.)

Kommando utført!

[→]Lukk.

- Sørg for at alle enheter er slått av før du velger denne modusen, som tilbakestiller hele systemet til tidligere innstillinger.

Lås av betjeningsenheten

Velg dette alternativet for å låse betjeningsenheten.

Trykk ← for å bekrefte valget.

(Hvis det er mulig å låse betjeningsenheten, vises følgende skjermbilde.)

Vil du låse

betjeningsenheten?

Ja

Nei

Velg «Ja».

(Hovedskjermen blir låst.)

- Hvis "Nei" er valgt, vises hovedskjermen igjen.

Låse opp betjeningsenheten:

Trykk på en vilkårlig tast.

(Hvis opplåsing er mulig, vises følgende skjermbilde.)

* * *

Skriv inn det firesifrede nummeret for å låse opp betjeningsenheten. Hvis nummeret er riktig, låses betjeningsenheten opp.

For å tilbakestille et glemt passord (under skjermen "Betjening AV")

Trykk på , og kontinuerlig i 5 sekunder.

(Hvis opplåsing er mulig, vises følgende skjermbilde.)

1. Passord tilbakestilt til 0000

2. Betjeningsenheten er låst opp

Velg "Tilbakestill".

(Skjermen slås av etter 3 sekunder.)

Menyvalgene og innstillingene som skal brukes, avhenger av det aktuelle varmesystemet. Alle grunninnstillinger må utføres av en autorisert installatør eller servicepartner, og bør bare endres av disse.

• Etter at grunninnstillingene er utført, kan innstillingene justeres manuelt. • Grunninnstillingene forblir aktive til de endres. • Betjeningsenheten kan brukes til forskjellige systemer.
• For å kunne foreta innstillinger, må drifts-LED-en ikke lyse.
• Feil innstillinger kan føre til at varmesystemet ikke fungerer som det skal. Kontakt i så fall din autoriserte installatør eller servicepartner.

Vise "hovedmenyen":

Velge et menypunkt: ∧ ∨ < >

Bekrefte valgt menypunkt:

Menü	Standardeinstellung	Einstelloptionen / Display
1 Funktionseinstellung
1.1 > Wochentimer
Sobald der Wochentimer eingestellt ist, kann der Benutzer ihn über das Schnellmenü bearbeiten.Es können pro Tag bis zu 6 Schaltprogramme eingerichtet werden.• Deaktiviert, wenn für Kühlen/Heizen-Schalter „Ja“ gewählt ist oder der Not-Heizbetrieb eingeschaltet ist.	Einrichten des TimersWählen Sie den Wochentag, und stellen Sie die gewünschten Programme ein (Schaltzeitpunkt / Ein/Aus / Betriebsart)		Wochentimer 10:34am,MoSo Mo Di Mi Do Fr Sa1. 8:00am EIN 40°C2. 12:00pm EIN 24/28°C 40°C3. 1:00pm EIN 12/10°C↔Tag →Progr. [←]Bearbeiten
	Kopieren des TimersWählen Sie den Wochentag.
1.2 > Urlaubstimer
Um Energie zu sparen, kann ein Urlaubszeitraum eingestellt werden, um in dieser Zeit entweder das System auszuschalten oder die Temperatur abzusenken.	AUS	EINAUS
	>EIN
	Urlaubsbeginn und -ende.Datum und Uhrzeit		Urlaub: Ende 10:34am,MoJahr/Monat/Tag Std.: Min.2022 / 01 / 01 10:00 am↔Wählen Bestät. [←]
	AUS oder abgesenkte Temperatur
• Die Wochentimer-Einstellung kann während der Urlaubstimer-Einstellung vorübergehend deaktiviert werden, wird aber wiederhergestellt, sobald der Urlaubstimer abgelaufen ist.
1.3 > Flüstertimer
Zum Verringern des Schallpegels während der eingestellten Zeitspanne.Es können 6 Programme eingestellt werden.Stufe 0 bedeutet, dass der Flüsterbetrieb deaktiviert ist.	Startzeitpunkt des Flüsterbetriebs: Datum und Uhrzeit		Flüsterbetrieb 10:34am,MoProgr. Uhrzeit Stufe1 8:00am 02 5:00pm 13 11:00pm 3Wählen [←]Bearbeiten
	Stufe des Flüsterbetriebs: 0 bis 3
Menü		Standardeinstellung	Einstelloptionen / Display
1.4 >Flüsterbetr. Priorität
• Auswahl der Priorität von Geräusch und Kapazität im Flüsterbetrieb.• Wenn Sie die Priorität „Geräusch“ wählen, wird das Gerät nur im Flüsterbetrieb betrieben.• Wenn Sie die Priorität „Kapazität“ wählen, wird das Gerät leise betrieben, stellt jedoch gleichzeitig die erforderliche Kapazität bereit.		Klang
1.5 >E-Heizstab Heizung
Freischalten des Elektro-Heizstabs für den Heizbetrieb.		AUS	EIN
1.6 >E-Heizstab Warmw.
Freischalten des Elektro-Heizstabs für den Warmwasserbetrieb.		AUS	EIN
1.7 >Entkeimung
Aktivieren bzw. Deaktivieren der automatischen Entkeimung.		EIN
• Verwenden Sie das System nicht während der Entkeimung, um Verbrühungen durch heißes Wasser zu vermeiden.• Um die Entkeimungsfunktion in Übereinstimmung mit den örtlich geltenden Gesetzen und Vorschriften einzustellen, wenden Sie sich bitte an Ihren autorisierten Installateur oder Service-Partner.
1.8 >WW-Betrieb (Warmwasser)
Dient zum Setzen des WW-Modus auf Standard oder Intelligent.• Der Modus Standard hat eine schnellere Warmwasserspeicher-Ladedauer. Der Modus Intelligent braucht zwar länger zum Aufheizen des Warmwassers, senkt aber dafür den Energieverbrauch.		Standard
Einstellen des Tanksensors auf oben oder Mitte.• Die Auswahl des oberen Tanksensor verzögert den Beginn des Aufheizens und reduziert den Stromverbrauch. Ändern Sie diese Auswahl auf „Mitte“, wenn kein ausreichendes Warmwasser verfügbar ist.		Oben
Menü		Standardeinstellung	Einstelloptionen / Display
2 Systemüberprüfung
2.1 > Energiemonitor
	Diagramm mit aktuellen oder aufgezeichneten Daten zu Energieverbrauch, -erzeugung oder COP.	Aktuelle DatenAuswählen und abrufen	Gesamtverbrauch (Jahr)0.0J a h r 1 2 3 4 5 6 7 8 9 1 Monat BetriebsartCa.1 1 2
		AufzeichnungAuswählen und abrufen
	COP = Leistungszahl.Zeiträume für die Diagramme mit aufgezeichneten Daten: 1 Tag / 1 Woche / 1 Jahr.Abrufbar ist der Energieverbrauch in kWh für Heizbetrieb, Kühlbetrieb *1, *2 und Warmwasserbetrieb sowie der Gesamtenergieverbrauch.Beim Gesamtstromverbrauch handelt es sich um einen Schätzwert auf der Grundlage von 230 V Wechselstrom. Er kann von dem mit einem präzisen Gerät gemessenen Wert abweichen.
2.2 > Systeminformationen
	Anzeige allerSysteminformationen in denverschiedenen Bereichen.	Tatsächliche Systeminformationen für 11 ElementeRücklauf / Vorlauf / HK 1 / HK 2 /WW-Speicher / Puffersp. / Solar /Schwimmbad / COMP-Frequenz /Pumpenfl ießrate / WasserdruckAuswählen und abrufen	Systeminformationen 10:34am,Mo1. Rücklauf : 0°C2. Vorlauf : 0°C3. HK 1 : 0°C4. HK 2 : 0°CSeite
2.3 > Störungsspeicher
	Informationen zu den Störungscodes fi nden Sie in der Störungssuche.Der zuletzt aufgetretene Störungscode wird ganz oben angezeigt.	Auswählen und abrufen	Störungsspeicher 10:34am,Mo1. --2. --3. --4. --[→]Speicher löschen
2.4 > Verdichter
	Angaben zum Verdichterbetrieb.	Auswählen und abrufen	Verdichter 10:34am,Mo1. Aktuelle Frequenz : 0 Hz2. Einschalt-Zähler : 03. Ges. Einschaltzeit : 0 h[→]Zurück
2.5 > E-Heizstab
	Betriebsstunden der Zusatzheizung/Heizung für Warmwasserspeicher.	Auswählen und abrufen	E-Heizstab 10:34am,MoGes. Einschaltzeit: Oh: Oh[→]Zurück

*1 Systemet er forhåndsinnstilt for drift uten kjølefunksjon. Kjølefunksjonen kan aktiveres av en autorisert installatør eller servicepartner.

*2 Denne visningen vises bare når kjølefunksjonen er aktivert, dvs. når kjøledrift er tilgjengelig.

Menü		Standardeinstellung	Einstelloptionen / Display
3 Persönl. Einstellung
3.1	> Bedieneinheit Nr.
	• Anzeige der Fernbedienungsnummer einer bestimmten Fernbedienung, damit Installateur und Endbenutzer gut informiert sind.• Die Haupt-Fernbedienung wird als RC-1 angezeigt. Die zweite Fernbedienung wird als RC-2 angezeigt.	Auswählen und abrufen	Bedieneinheit Nr. 10:34am,Mo
3.2	>Tastenton
	Ein- bzw. Ausschalten des Tastentons.	EIN	AUS
3.3	>LCD-Kontrast
	Einstellung des Displaykontrast.	3	LCD-Kontrast 10:34am,Mo
3.4	>Leuchtdauer
	Einstellung der Dauer der Hintergrundbeleuchtung des Displays.	1 Min.	1 Min.
3.5	>Beleuchtungsstärke
	Einstellung der Helligkeit der Hintergrundbeleuchtung des Displays.	4
3.6	>Zeitformat
	Festlegen des Formats der Uhrzeitanzeige.	AM / PM	24h
3.7	>Datum und Uhrzeit
	Einstellung des aktuellen Datums und der aktuellen Uhrzeit.	Jahr / Monat / Tag / Std. / Min.	Jahr/Monat/Tag Std.: Min.

Menü		Standardeinstellung	Einstelloptionen / Display
3.8 > Sprache
	Einstellung der Anzeigesprache.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUĖS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Sprache 10:34am,MoENGLISHFRANÇAISDEUTSCHITALIANOWählen [←]Bestät.
3.9 > Entsperr-Kennwort
	4-stelliges Kennwort für alle Einstellungen.	0000		Entsperr-Kennwort 10:34am,MoWählen [←]Bestät.

Nedenfor finner du listen over feilkoder som kan vises på displayet hvis det er problemer med systeminnstillingen eller driften.

Hvis displayet viser en feilkode som i eksemplet til venstre, kontakt telefonnummeret som er angitt i betjeningsenheten, eller en autorisert installatør i nærheten.

Alle taster er deaktivert, bortsett fra < > og . Feilkode

Fehler-Nr.	Fehlererläuterung
H12	Nicht passende Geräteleistungen
H15	Störung Kompressor-Temperaturfühler
H20	Störung Umwälzpumpe
H21	Wasserdruckfehler
H22	Störung WW-Speicher-Temperaturfühler 2
H23	Störung Kältemittelfühler
H27	Störung Serviceventil
H28	Störung Solarfühler
H31	Störung Schwimmbadfühler
H36	Störung Pufferspeicherfühler
H38	Störung wegen nicht passender Gerätemarken
H42	Niederdruckschutz
H43	Störung Fühler Heizkreis 1
H44	Störung Fühler Heizkreis 2
H62	Störung wasserseitiger Strömungswächter
H63	Störung Niederdrucksensor
H64	Störung Hochdrucksensor
H65	Störung Wasserzirkulation während Abtauung
H67	Störung Außentemperaturfühler 1
H68	Störung Außentemperaturfühler 2
H70	Störung Überlastschutz Innengeräte-E-Heizstab
H72	Störung WW-Speicher-Temperaturfühler 1
H74	Störung Platinenkommunikation
H75	Niedrig-Wasser- temp.-Schutz
H76	Kommunikationsstörung RC-1 und Innengerät Kommunikationsstörung RC-1 und RC-2
H90	Komm.störung Innen- Außengerät
H91	Störung Überlastschutz WW-E-Heizstab
H95	Störung falsche Spannung IG - AG
H98	Störung wegen Hochdruckschutz
H99	Störung Frostschutz Innengeräte-Wärmetauscher

Fehler-Nr.	Fehlererläuterung
F12	Auslösung Hochdruckschalter im Außengerät
F14	Falsche Verdichterdrehzahl
F15	Falsche Drehzahl AG-Ventilatormotor
F16	Störung wg. überhöhter Stromaufnahme
F20	Störung wg. Überlastschutz des Verdichters
F22	Störung wg. Überlastschutz Leistungstrans
F23	Störung wg. Gleichstromspitzen im AG
F24	Störung wg. Problemen im Kältekreis
F25	*1,*2 Störung wg. Problemen mit Umschaltventil
F27	Störung am Hochdruckschalter im AG
F29	Geringe Heißgas-Überhitzung
F30	Störung Vorlauf-Temperaturfühler
F32	Fehler des internen Thermostats von RC-1Fehler des internen Thermostats von RC-2
F34	Innengeräte-Wasserwärmetauscher undicht
F35	Kommunikationsfehler des externen Zählers
F36	Störung Außentemperaturfühler
F37	Störung Rücklauf-Temperaturfühler
F40	Störung Heißgas-Temp.- fühler im Außengerät
F41	Fehler bei der Blindleistungskompensation
F42	Fehler beim Wärmeaustausch-Sensor im Außengerät
F43	Störung Heißgastemp.- fühler im Außengerät
F45	Störung Abtau-Temp.fühler im Außengerät
F46	Stromwandler-Abschaltung
F48	Fehler beim Verdunster-Austrittstemp.fühler
F49	Störung Bypass-Austrittstemp.fühler im AG
F50	Störung Rücklauf-Temperaturfühler 2
F51	Fehler beim Wärmetauscher-Austrittstemperaturfühler
F52	Störung Bypass-Eintrittstemperaturfühler im AG
F95	*1,*2 Störung wg. HD-Schutz Kühlen im Außengerät

* Enkelte feilkoder gjelder kanskje ikke for din modell. Kontakt en faghandler for avklaring.

*1 Systemet er forhåndsinnstilt for drift uten kjølefunksjon. Kjølefunksjonen kan aktiveres av en autorisert installatør eller servicepartner. *2 Denne visningen vises bare når kjølefunksjonen er aktivert, dvs. når kjøledrift er tilgjengelig.

Informasjon om tilkobling til nettverksadapteren (ekstrautstyr)

FORSIKTIG

Kontroller sikkerheten rundt luft/vann-systemet før bruk. Kontroller for personer og dyr i omgivelsene før drift.

Feilbetjening som følge av at instruksjoner ikke følges, kan føre til skader og materielle skader.

Kontroller følgende punkter før drift (innendørs)

- Innstilling av timer. Uforutsigbar inn-/utkobling kan føre til alvorlige skader på personer og dyr.

Kontroller følgende punkter før og under drift (utendørs)

- Hvis det er kjent at noen befinner seg i lokalene, varsle personen utenfra om den nye driftsinnstillingen før den utføres.

Dette er viktig for å unngå plutselig sjokk hos personen som følge av driftsendringen, samt alvorlige helsemessige sammenbrudd.

- Ikke bruk dette apparatet hvis det er småbarn, fysisk funksjonshemmede eller eldre personer i lokalene som ikke er i stand til å betjene apparatet selv.

- Kontroller ofte innstillingen og driftsstatusen.

- Stopp driften hvis en feilkode vises, og kontakt en autorisert installatør eller servicepartner.

Bekreft før bruk

• Systemet kan være ubrukelig hvis kommunikasjonsstatusen er feil. Kontroller "driftsstatus" i appens visning etter drift. Følgende tilstand kan oppstå under fjernbetjening.
• Drift ikke mulig, driftstid ikke angitt.
• Luft/vann-drift angis ikke når driften er stilt inn utendørs.
• Det anbefales å låse smarttelefonens skjerm for å unngå feilbetjening.
• Bruk kun fjernkontroller, kommunikasjons- og driftsenheter som er anbefalt av en autorisert installatør eller servicepartner. • Bruken er underlagt "servicevilkårene" og "håndtering av personopplysninger" i Panasonic Smart App.
• Koble nettverksadapteren fra enheten hvis du ikke skal bruke Panasonic Smart App over en lengre periode.

Brukerinformasjon om innsamling og avhending av uttjent utstyr

Kun for EU og land med resirkuleringssystemer

Dette symbolet på produkter, emballasje og/eller følgedokumenter betyr at brukte elektriske og elektroniske produkter og batterier ikke skal kastes i vanlig husholdningsavfall.

Vennligst lever gamle produkter og brukte batterier til godkjente innsamlingssteder for behandling, opparbeiding eller resirkulering i henhold til gjeldende lover.

I tillegg er det under visse betingelser mulig å returnere utstyret til forhandlere (butikker med minst 400 m² salgsareal for elektriske og elektroniske produkter, og dagligvarebutikker med minst 800 m² totalt salgsareal som tilbyr elektriske og elektroniske produkter flere ganger i året eller permanent). Retur skal skje gratis ved kjøp av et tilsvarende nytt produkt (1:1-retur). Uavhengig av dette er det mulig å returnere gamle produkter gratis til forhandleren (0:1-retur; dimensjoner mindre enn 25 cm og færre enn tre gamle produkter).

Forhandlere som selger produkter via fjernkommunikasjon er forpliktet til å ta imot gamle produkter dersom lager- og fraktarealene for elektriske og elektroniske produkter er minst 400 m².

Nettkatalog over innsamlings- og retursteder:

https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen.

Hvis produktene inneholder batterier, oppladbare batterier eller lamper som kan fjernes uten å skade det gamle utstyret, er du som sluttbruker juridisk forpliktet til å fjerne dem før avhending og kaste dem separat som batteri eller lampe. Batterier kan også returneres gratis i butikker.

Ved å avhende disse produktene og batteriene på riktig måte, bidrar du til å beskytte verdifulle ressurser og unngå eventuelle negative effekter på menneskers helse og miljøet, spesielt ved håndtering av litiumholdige batterier.

For mer informasjon om innsamling og resirkulering, kontakt din lokale avfallshåndteringstjeneste.

I henhold til nasjonale forskrifter kan bøter ilegges for feil avhending av dette avfallet. Personvern

Vi gjør alle sluttbrukere av elektrisk og elektronisk avfall oppmerksom på at du selv er ansvarlig for å slette personopplysninger på det gamle utstyret før avhending.

For bedriftskunder i EU og noen andre europeiske land

Hvis du ønsker å kaste elektriske eller elektroniske apparater, vennligst kontakt din forhandler eller leverandør for mer informasjon.

[Informasjon om avhending i land utenfor EU]

Disse symbolene gjelder kun innenfor EU. Hvis du ønsker å kaste slike gjenstander, vennligst spør lokale myndigheter eller din forhandler om riktig avhendingsmetode.

Takk for at du kjøpte et Panasonic-produkt.

Oversettelser til andre språk er kun for referanse, og den engelske versjonen gjelder i alle tilfeller.

Illustrasjonene i denne håndboken er kun for informasjonsformål og kan avvike fra de faktiske produktene. Produktspesifikasjoner kan endres uten forvarsel.

Innhold

Sikkerhetstiltak 146-147

Fjernkontrollknapper og skjerm .....148-149

Oppstart 150

Hurtigmeny 151

Bruke hurtigmenyen 152-156

Menyer 157-161

1 Funksjonsoppsett 157-158

1.1 Ukentlig timer

1.2 Ferie-timer

1.3 Stille-timer

1.4 Stille-forløper

1.5 Romvarmer

1.6 Tankvarmer

1.7 Sterilisering

1.8 Kul. vann-modus

2 Systemkontroll ....159

2.1 Energimonitor

2.2 Systeminformasjon

2.3 Feilhistorikk

2.4 Kompressor

2.5 Varmeovn

3 Personlig oppsett 160-161

3.1 Fjern. k. nr.

3.2 Dokunma sesi

3.3 LCD-kontrast

3.4 Bakgrunnsbelysning

3.5 Bakgrunnsbelysning intensitet

3.6 Klokkeformat

3.7 Dato og klokkeslett

3.8 Språk

3.9 Lås opp passord

Feilsøking 162

Informasjon 163

Sikkerhetstiltak

For å forhindre skader og materielle skader, vær oppmerksom på følgende advarsler:

Alvorlighetsgraden av skader og skader som kan oppstå ved bruk som ikke er i samsvar med instruksjonene, er klassifisert som følger.

Disse applikasjonene bør ikke være tilgjengelige for alle.

ADVARSEL

Dette symbolet advarer om død eller alvorlig skade.

ADVARSEL

Dette symbolet advarer om skade eller materiell skade.

Instruksjoner som må følges, er klassifisert med følgende symboler.

Dette symbolet angir forbudte handlinger.

Disse symbolene angir obligatoriske handlinger.

FORSIKTIG

Denne tilstanden kan føre til elektrisk støt eller brann.

• Ikke demonter eller modifiser.
• Ikke berør med våte hender.
• Ikke tørk med våt klut eller vask i vann.

Dette produktet er ikke egnet for personer (inkludert barn) med reduserte fysiske eller mentale evner, eller manglende kunnskap og erfaring, med mindre de er under tilsyn av en person som er ansvarlig for deres sikkerhet. Barn bør holdes under tilsyn for å sikre at de ikke leker med produktet.

Be kun kjøpsstedet eller en installatør om å installere det. - Hvis du ikke gjør dette, kan det føre til elektrisk støt eller brann.

Slå av strømforsyningen når du installerer denne CNT-kabelen. - Hvis du ikke gjør dette, kan det føre til elektrisk støt eller brann.

Bruk kun de angitte delene når du installerer CNT-kabelen, og utfør installasjonen riktig i henhold til instruksjonene.

- Hvis du ikke gjør dette, kan det føre til elektrisk støt eller brann.

Kontroller at ledningene er riktig tilkoblet, slik at ytre krefter ikke kan påvirke dem. - Hvis du ikke gjør dette, kan det føre til overoppheting, som kan forårsake brann.

Stopp bruken umiddelbart og koble fra strømtilførselen til tilkoblede enheter så snart du oppdager et problem eller en feil. - Hvis du ikke gjør dette, kan det føre til røyk, brann, elektrisk støt eller brannskader. - Eksempler på problemer og feil: - Hvis du ikke gjør dette, kan det føre til røyk, brann, elektrisk støt eller brannskader. - Eksempler på problemer og feil: - Det lukter brent - Det har kommet vann eller fremmedlegemer inn - Krev umiddelbar reparasjon fra forhandleren eller installatøren.

ADVARSEL

Før du kobler til ledninger og kabler, må du utlade all statisk elektrisitet.

- Hvis du ikke gjør dette, kan det føre til feil.

Før du starter, må du kontrollere at følgende krav er oppfylt: - Klimaanlegget skal ikke ha noen unormaliteter, for eksempel endringer i luftstrømmen. Kontroller at det ikke finnes gjenstander som lett kan flyttes på grunn av direkte luftstrøm. Fallende eller flyttede gjenstander kan føre til farer som brann, personskade osv.

Fjernkontrollens knapper og skjerm

LCD-skjermen som vises i denne håndboken, er kun til illustrasjonsformål og kan variere fra den faktiske enheten.

Knapper/Indikatorer

① Hurtigmeny-knapp ② Tilbake-knapp Går tilbake til forrige skjermbilde LCD-skjerm ③ (Faktisk - Hvite ikoner på mørk bakgrunn) ④ Hovedmeny-knapp For funksjonsinnstillinger ⑤ PÅ/AV-knapp Starter/stanser drift ⑥ Driftsindikator Lyser under drift, blinker ved alarm.

Trykk i midten

Ingen hansker

Ingen penn

Piltaster Velger et element.

Yukari

Giriş düğmesi Seçilen içeriği sabitler.

Ekran
A Mod seçimi
	*1,*2 OTO.	Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA veya *1, *2 SOĞUTMA işletim modunu seçer. Otomatik Isıtma	SOĞUTMA + TANK TANK TANK ON veya OFF konuma getirilir. Dış ortam ünitesi sistem soğutması sağlar.
	*1,*2 OTO. + TANK	Önceden ayarlanan dış ortam sıcaklığına bağlı olarak sistem ISITMA + TANK veya *1, *2 SOĞUTMA + TANK işletim modunu seçer. Otomatik Isıtma	SOĞUTMA ON veya OFF konuma getirilir. Dış ortam ünitesi sistem soğutması sağlar.
	ISITMA	ISITMA ON veya OFF konuma getirilir. Dış ortam ünitesi sistem ısıtması sağlar.	Dış ortam ünitesi sistem soğutması sağlar. Dış ortam ünitesi, tank ıstilirken ısıtma sağlar.
	ISITMA + TANK	Dış ortam ünitesi su tankına ve sisteme ısıtma sağlar. Bu mod sadece su tankı kurulduğunda seçilebilir.	TANK TANK ON veya OFF konuma getirilir. Dış ortam ünitesi su tankı ısıtması sağlar. * Yön simgeleri geçerli etkin modu gösterir. Oda çalışması/Tank çalışması. Buz çözme çalışması.
B Çalışma simgeleri Çalışma durumu görüntülenir. Haftalık zamanlayıcı hariç çalışma OFF durumundayken simge görüntülenmez (çalışma OFF ekranı altında). Tatil çalışması durumu Bölge: Oda Termostatı → Dahili sensör durumu Oda İsitıcısı durumu İki değerli durumu (Boyler)
C Her bölgenin sıcaklığı
D Zaman ve gün
E Su Tankı sıcaklığı
F Dış Ortam sıcaklığı
G Sensor tipi/Ayarlanan sıcaklık tipi simgeleri Su Sıcaklığı → Telafi eğrisi Oda Termostatı → External Su Sıcaklığı → Doğrudan Oda Termostatı → Internal Yalnızca havuz Oda Termistörü

*1 Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir. *2 Sadece COOL modunun kilidi açıkken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).

Çeşitli menü ayarlarını yüklemeye başlamadan önce lütfen çalışma dilini seçerek ve tarih ve saati doğru ayarlayarak Uzaktan kumandayı başlatın.

Güç ilk kez açıldığında, otomatik olarak ayar ekranı olur. Ayrıca menünün kişisel ayarlarından da ayarlanabilir.

Ekran başlatılırken bekleyin. Başlatma ekranı normal ekrana döner.

① Güç ilk AÇILDIĞINDA, başlatma ekranı İkinci uzaktan kumandada görünecektir. ② Kurulumcu Uzaktan kumanda kurulumunda "Çift" ögesini seçtikten sonra bu İkinci uzaktan kumandayı çalıştırmadan önce lütfen Ana uzaktan kumanda (RC-1) ve İkinci uzaktan kumanda (RC-2) arasında senkronizasyon için en az 30 saniye bekleyin.

*NOT : Tüm düğmeler, senkronizasyon işlemi tamamlanana kadar İkinci uzaktan kumandada devre dışı kalır.

③ Ardından bu uzaktan kumanda kullanıma hazır olur.

*NOT : Rc-2'deki tüm ayar ayarlaması RC-1'de yansıtıılacaktır ve bunun tam tersi de geçerlidir. Genellikle RC-1 ve RC-2 arasındaki senkronizasyon için gerekli yaklaşık 10 saniyelik rölantide çalışma olur. Bazen RC-2, RC-1'i senkronize etmeye çalışırken "RC-1 ve RC-2 senk. devam ediyor!" açılır mesajı çıkar.

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

① Hızlı menüyü görüntülemek için ■■■ öğesine basın.

② Menüyü seçmek için ∧ öğesinl kullanın.

③ Seçim menüsünü açmak/kapatmak için ögesine basın.

Hizli Menü
	Zorlu DHW		Güçlü		Sessiz		Elekt. ıstıci
	Haftalık zamanlayıcı		Zorlu Buz Çözme		Hata Sifirlama U/
				Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın. (Simgeler her bir seçim tuşunu ifade eder.)

Hızlı Menü

For å gå tilbake til hovedskjermen,

trykk på eller -knappen.

Tvungen DHW

Velg dette ikonet for å slå på eller av tvungen DHW.

Trykk på ←-knappen for å bekrefte valget.

- Tvungen DHW slås på.

- Tvungen DHW slås av.

Merk:

• Når tvungen oppvarming er aktivert, deaktiveres tvungen DHW.
• Når tvungen DHW slås av, må drift og modus gå tilbake til tidligere lagret tilstand.

Kraftig

Velg dette ikonet for å kjøre varme-/kjølesystemet kraftig.

Trykk på ←-knappen for å bekrefte valget.

(Kraftig drift starter omtrent 1 minutt etter at ← trykkes.)

Merk:

- Når drift er AV, deaktiveres kraftmodus.

Stille

Velg dette ikonet for å kjøre stille.

Trykk på ←-knappen for å bekrefte valget.

(Stille drift starter omtrent 1 minutt etter at ← ↻ er trykket.)

Elektrisk varmeapparat

Velg for å tvinge varmeapparatet på.

Trykk på ←-knappen for å bekrefte valget.

(Tvunget varmemodus starter omtrent 1 minutt etter at ← er trykket.)

- Tvunget varmeapparat slås av.

- Tvunget varmeapparat slås på.

Merk:

- Tvunget varmeapparat deaktiveres når drift er på, og “Deaktivert fordi drift er PÅ!” vises.

Deaktivert fordi drift er PÅ!

[→]Av

Ukeplanlegger

Velg dette ikonet for å slette (avbryte) eller endre en forhåndsinnstilt ukeplanlegger.

Trykk på ←-knappen for å bekrefte valget.

Velg "Ja".

- Hvis du velger "Nei", går skjermen tilbake til hovedskjermen.

- Klokkeslettinnstilling: Velg klokkeslettinnstilling for å redigere ukeplanleggeren.

- Kopier klokkeslett: Velg for å kopiere en klokkeslettinnstilling.

[Eksempel på klokkeslettinnstilling]

Velg dagene du vil redigere med △-knappene.

Denne skjermen vises hvis alle 6 modellene er forhåndsinnstilt.

① Velg modell "1"–"6". ② Still inn timerens time og minutt. ③ Velg PÅ/AV for timeren. ④ Velg driftsmodus.

- Velg modus med -knappene.

⑤ Still inn temperaturen for sone 1 og 2 (hvis systemet ditt har 2-soneinnstilling).

⑥ Still inn tanktemperaturen.

Merk:

• Tidsbryteren deaktiveres når Zorlu-varmeren slås på eller når varme-/kjølebryteren aktiveres.
• Hvis du har forhåndsinnstilt uketidsbryteren for 2 soner, må du gjenta samme prosedyre for sone 2.

Zorlu Avriming

Velg for å avrime frosne rør.

Trykk på ←-knappen for å bekrefte valget.

(Følgende skjermbilde vises når modusen er akseptert.)

Forespørsel akseptert!

[⊃]Lukk

Feilresetting

Velg for å gjenopprette tidligere innstillinger når en feil oppstår.

Trykk på ←-knappen for å bekrefte valget.

(Følgende skjermbilde vises når modusen er akseptert.)

Forespørsel akseptert!

[⊃]Lukk

- Før du velger denne modusen, som returnerer hele systemet til tidligere innstillinger, må du sørge for at alle enheter er slått av.

U/K-lås

Velg for å låse fjernkontrollen.

Trykk på ←-knappen for å bekrefte valget.

(Følgende skjermbilde vises når modusen er akseptert.)

Vil du låse fjernkontrollen?

Ja

Nei

Velg "Ja".

(Hjemskjermen vil bli låst.)

- Hvis "Nei" velges, går skjermen tilbake til hjemskjermen.

For å låse opp fjernkontrollen

Trykk på en hvilken som helst tast.

(Følgende skjermbilde vises når modusen er akseptert.)

* * *

Skriv inn et hvilket som helst 4-sifret tall (hvis tallet er riktig, låses skjermen opp).

For å tilbakestille et glemt passord (under OFF-skjermen)

, og

hold knappene inne i 5 sekunder.

(Når modusen er akseptert, vises følgende skjerm.)

Velg "Reset".

(Skjermen slås av etter 3 sekunder.)

Velg menyer og angi innstillinger i henhold til systemet i hjemmet. Alle startinnstillinger må utføres av en autorisert forhandler eller ekspert. Det anbefales at endringer i alle startinnstillinger utføres av autorisert forhandler eller ekspert.

• Etter første installasjon kan du endre innstillingene manuelt.
• Startinnstillingene forblir aktive til de endres av brukeren.
• Fjernkontrollen kan brukes til multi-installasjon.
• Før du foretar innstillinger, må du kontrollere at driftsindikatoren er AV.
• Hvis en feil innstilling gjøres, kan systemet ikke fungere korrekt. Kontakt en autorisert forhandler.

'yü görüntülemek için:  Menüyü seçmek için:    Seçilen içeriği onaylamak için:

Meny Standardinnstilling Innstillingsalternativer / Skjerm

1 Funksjonsoppsett

1.1 > Ukentlig timer

Haftalık zamanlayıcı ayarlandığında Kullanıcı Hızlı Menüden düzenleyebilir. 6 çalışma modelini günlük olarak ayarlamak için. \- Isıtma-Soğutma anahtarı "Evet" olarak seçilmesse veya Zorlu Isıtıcı açıksa devre dışı bırakılır.

Tidsurinnstilling

Haftanın gününü seçin ve gerekli modelleri ayarlayın (Zaman / Çalışma AÇIK/KAPALI / Mod)

Kopier tidsur

Haftanın gününü seçin Haftalık zamanlayıcı 10:34öö,Pzt Paz Pzt Sal Çar Per Cum Cts 1. 8:0000 AÇ 40°C 2. 12:00ös AÇ 24/28°C 40°C 3. 1:00ös AÇ 12/10°C Gün Düzen [→] Düzenle

1.2 > Ferietidsur

Enerji tasarrufu yapmak için süre esnasında sistemi KPT yapmak ya da sıcaklığı düşürmek üzere bir tatil süresi ayarlanabilir. KPT AÇ KPT >AC

Tatil başlangıcı ve bitişi.Tarih ve saat

KPT veya düşürülmüş sıcaklık

da haftalık zamanlayıcı ayarı geçici olarakzamanlayıcısı tamamlandığında geri yüklenir.

 Tatil: Son 10:34öö,Pzt Yıl/Ay/Gün Saat : Dk  /01 / 01 10:00 öö Seç Onayla [←]

1.3 > Stille tidsur

Önceden ayarlanmış süre boyunca sessiz çalışmak için. 6 model ayarlanabilir. Seviye 0 modun kapalı olduğu anlamına gelir. Sessiz başlangıç zamanı: Tarih ve saat Sessizlik seviyesi: 0 \~ 3

Sessiz	10:34öö,Pz1
Düzen	Süre	Sev.
1	8:00 öö	0
2	5:00 ös	1
3	11:00 ös	3
-Seç	[←]Düzenle

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran
1.4 > Sessizlik önc.
Sessiz modunda Ses ve Kapasite arasında bir öncelik belirlemek için.Ses önceliği seçilirse, ünite yalnızca sessiz olarak çalışır.Kapasite önceliği seçilirse, ünite sessiz olarak çalışır ancak aynı anda gerekli kapasiteyi sağlamaya öncelik verir.	Ses
1.5 > Oda ıstıcısı
Oda ıstıcısını AÇ veya KPT için.	KPT
1.6 > Tank ıstıcı
Tank ıstıcısını AÇ veya KPT yapmak için.	KPT
1.7 > Sterilizasyon
Otomatik sterilizasyonu AÇ veya KPT yapmak için.	AÇ
Sıcak suyla haşlanmaya veya duşun aşırı ısınmasına karşı bir tedbir olarak, sterilizasyon sırasında sistemi kullanmayın.Yetkili bir bayiye danışarak sterilizasyon işlevi saha ayarlarının yerel kanunlara ve yönetmeliklere uygun olduğunu kontrol ettirin.
1.8 > Kul. su. mod (Ev Sıcak Suyu)
DHW Tankı modunu Standard (Standart) ya da Smart (Akıllı)'ya ayarlamak için.Standard (Standart) mod daha hızlı bir DHW Tankı ısıtma zamanına sahipken Smart (Akıllı) mod daha düşük enerji tüketimi ile DHW Tankı'nı daha uzun sürede ıstır.	Standart
Tank sensörünü Üst veya Orta olarak ayarlamak için.Tank sensörünün üst olarak seçilmesi tankın kaynatılmasının başlatılmasını yavaşlatır ve güç tüketimini azaltır.Lütfen sıcak su yetersiz olduğunda bu seçimi “Orta” olarak değiştirin.	Üst

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran
2 Sistem denetimi
2.1 > Enerji monitorü
Mevcut veya geçmiş enerji tüketimi, üretim veya COP çizelgesi.	MevcutSeç ve oku	Toplam tüketim (1yil)0.0kWs1yil 1 2 3 4 5 6 7 8 9 1 0 1Ock, 2022: 0.0kWs TahminiAy Mod
	Geçmiş çizelgesiSeç ve oku
·COP= Performans Katsayısı.·Geçmiş çizelgesi için süre 1 gün/1 hafta/1 yıl olarak seçilir.·Isıtma, *1, *2 soğutma, tak ve toplam enerji tüketimi (kWh) okunabilir.·Toplam güç sarfiyatı AC 230 V temel alınarak belirlenen tahmini bir değer olup hassas bir ekipmanla ölçülenden farklı olabilir.
2.2 > Sistem bilgisi
Her bölgede tüm sistem bilgilerini gösterir.	11 öğeli gerçek sistem bilgisi:Giriş / Çıkış / Bölg 1 / Bölg 2 / Tank/Aküm. Tankı / Güneş enrj. / Havuz /COMP frekansı / Pompa debisi / Su basıncıSeç ve oku	Sistem bilgisi 10:34öö,Pzt1. Giriş : 0°C2. Çıkış : 0°C3. Bölg 1 : 0°C4. Bölg 2 : 0°CSayfa
2.3 > Hata geçmişi
·Hata kodları için Sorun Gidermeye bakın.·En son hata kodu en üstte görüntülenir.	Seç ve oku	Hata geçmişi 10:34öö,Pzt1. --2. --3. --4. --[←] Geçmişi sil
2.4 > Kompresör
Kompresör performansını gösterir.	Seç ve oku	Kompresör 10:34öö,Pzt1. Akım frekansı : 0 Hz2. (Aç-Kapat) sayacı : 03. Toplam Açık süre : 0 s[→] Geri
2.5 > Isıtıcı
Yedek isıtıcı/Tank isıtıcı için toplam ON süre saati.	Seç ve oku	Isıtıcı 10:34öö,PztToplam Açık süre: 0s: 0s[→] Geri

*1 Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir. *2 Sadece COOL modunun kilidi açıklken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir).

Menü Varsayılan Ayar Ayar Seçenekleri / Ekran
3 Kişisel kurulum
3.1 >Uzak. k. no.
• Kurulumcu ve son kullanıcıınıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncınci
• Kurulumcu ve son kullanıcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncülcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıng
• Kurulumcu ve son kullanıcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncı ncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncı ncıncıncıncıncıncınci
• Kurulumcu ve son kullanıcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncınci
• Kurulumcu ve son kullanıcıncıncıncıncıncıncıNCıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncı NCıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıNCıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncınci
• Kurulumcu ve son Francisconcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncarı
• Kurulumcu ve son Francisconcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncı NCıncıncıncıncıncınci
• Kurulumcu ve son Francisconcıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncınci
• Kurulumcu ve son FrancisconcıncıncıncıncıncıNCıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıkınkıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıkınkıncıncıncıncıncıNCıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncıncınci
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumcu de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
• Kurulumca de Uzak.
3.8 > Dil
Üst ekran için ekran dilini ayarlar.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŞCINA / HRVATSKI / LIETUVIU / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŞU / ROMÂNÄ / SHQIP / SLOVENÇINA / MAKEDOHСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Dil 10:34öö,PztPOLISHCZECHNEDERLANDSTÜRKÇEŞeç [←] Onayla
3.9 > Parolanın kilidini aç
Tüm ayarlar için 4 haneli parola.	0000		Parolanın kilidini aç 10:34öö,PztŞeç [←] Onayla

 Sistem ayarı veya çalışmasında bazı sorunlar olduğunda ekranda görünebilen hata kodlarının listesi aşağıdaki. Ekranda aşağıdaki gibi hata kodu gösterildiğinde Uzaktan Kumandada kayıtlı numarayla ya da en yakın yetkili bayiyle irtibata geçin. <> ve ← dışındaki tüm anahtarlar devre dışı bırakılır. Hata numarası Yanıp sönüyor

Hata No.	Hata açıklaması
H12	Kapasite uyuşmazlığı
H15	Kompresör sensörü hatası
H20	Pompa hatası
H21	Su basıncı hatası
H22	Tank sensörü 2 hatası
H23	Soğutucu sensörü hatası
H27	Servis valfi hatası
H28	Güneş enerjisi sensörü hatası
H31	Havuz sensörü hatası
H36	Tampon tankı sensörü hatası
H38	Marka uyumsuz hatası
H42	Düşük basınç hatası
H43	Bölge 1 sensörü hatası
H44	Bölge 2 sensörü hatası
H62	Su akışı hatası
H63	Düşük basınç sensörü hatası
H64	Yüksek basınç sensörü hatası
H65	Buz çözme suyu sirkülasyon hatası
H67	Harici termistör 1 hatası
H68	Harici termistör 2 hatası
H70	Yedek ısıtıcı OLP hatası
H72	Tank sensörü 1 hatası
H74	PCB iletişim hatası
H75	Düşük su sıcaklığı koruması
H76	RC-1 ve İç mekan iletişim hatasıRC-1 ve RC-2 iletişim hatası
H90	İç Mekan-Dış Mekan iletişim hatası
H91	Tank ısıtıcısı OLP hatası
H95	Voltaj bağlantısı hatası
H98	Yüksek basınç koruması
H99	İç mekan donmayı önleme

Hata No. Hata açıklaması
F12	Basınç anahtarı etkinleştirilmiş
F14 Zayıf kompresör dönüşü
F15 Fan motoru kilidi hatası
F16 Geçerli koruma
F20	Kompresör aşırı yük koruması
F22	Transistör modülü aşırı yük koruması
F23 DC tepe değeri
F24 Soğutucu döngüsü hatası
F25 *	1,*2 Soğutma/ısıtma döngüsü hatası
F27 Basınç anahtarı hatası
F29	Düşük boşaltmalı süper ısıtma
F30	Su çıkışı sensörü 2 hatası
F32	RC-1 dahili termostat hatasıRC-2 dahili termostat hatası
F34	İç mekan su ısıtıcısı eşanjör sızıntısı
F35 Harici sayaç iletişim hatası
F36 Dış mekan ortam sensörü hatası
F37 Su girişi sensörü hatası
F40	Dış mekan boşaltma sensörü hatası
F41 Güç faktörü düzeltme hatası
F42	Dış mekan ısı eşanjörü sensörü hatası
F43 Dış mekan buz çözme sensörü hatası
F45 Su çık	ışı sensörü hatası
F46	Geçerli transformatör bağlantısını kesme
F48	Evaporatör çıkışı sensörü hatası
F49	Baypas çıkışı sensörü hatası
F50 Su girişi 2 sensör hatası
F51	Ekonomizatör çıkışı sensör hatası
F52 Baypas girişi sensör hatası
F95 *	1,*2 Soğutma yüksek basınç hatası

* Bazı hata kodları modeliniz için geçerli olmayabilir. Açıklığa kavuşturmak için yetkili satıcıya danışın. *1 Sistem, COOL modu olmadan çalışacak biçimde kilitlidir. Kilit sadece yetkili tesisatçılar veya yetkili servis ortaklarımız tarafından açılabilir. *2 Sadece COOL modunun kilidi açıklken görüntülenir (Bu, COOL modunun kullanılabilir olma zamanını belirtir). Ağ Adaptörüne Bağlanıldığında Bilgi (İsteğe Bağlı Donanım Parçası)

ADVARSEL

Kullanmadan önce Hava-Su sisteminin çevresinde güvenlik kontrolü yapın. Çalıştırmadan önce çevrede insan ve canlı olup olmadığını kontrol edin. Talimatlara uyulmaması sebebiyle hatalı çalıştırma hasara neden olabilir.  Çalıştırmadan önce aşağıdakileri kontrol edin (bina içerisinde) \- Zamanlayıcı ayar durumu. Önceden bilinmeyen açma/kapatma işlemi insan ve diğer canlıların ciddi şekilde yaralanmasına neden olabilir. Çalıştırmadan önce ve çalışma sırasında aşağıdakileri kontrol edin (bina dışında) \- Bina içerisinde birisinin olduğu biliniyorsa, uygulamaya geçmeden önce yeni çalıştırma ayarı konusunda dışarıdan uyarın. Bu, kişinin çalışma şeklinin değiştirilmesi nedeniyle ani şok yaşamasını ve sağlığının bozulmasını önler. - Binada cihazı kendi başlarına kullanamayacak olan küçük çocuklar, fiziksel engelli kişiler yada yaşlılar bulunduğunda çalıştırmayın. - Ayarı ve çalışma durumunu sık sık kontrol edin. - Hata kodu ekrana geldiğinde çalışmayı durdurun ve yetkili bir satıcı ya da uzman personele danışın.

Vennligst kontroller før bruk

\- İletişim durumu kötü olduğunda sistem kullanılmaz halde olabilir. Lütfen, çalıştırdıktan sonra uygulama ekranından "Çalışma Durumu"nu kontrol edin. Aşağıdaki durumlar uzaktan çalıştırmada söz konusu olabilir. - Çalışiramama, çalışma zamanının yansıtılmaması. - Çalıştırma bina dışından ayarlandığında Hava-Su çalışmasının yansıtılmaması. - Hatalı çalıştırmayı önlemek için akıllı telefon ekranın kilitlenmesi önerilir. - Yetkili satıcı veya uzman personel tarafından belirtilmeyen başka bir uzaktan kumanda, iletişim ve çalıştırma cihazı kullanmayın. - Panasonic Akıllı Uygulama “Hizmet Kullanım Şartları” ve “Kişisel Bilgilerin İşlenmesi” sözleşmesi çerçevesinde kullanın. - Panasonic Akıllı Uygulama uzun süre kullanılmayacaksa, ağ adaptörünün cihazla bağlantısını kesin.  Accordance with the WEEE Regulation. Disposal of Old Equipment Only for European Union and countries with recycling systems This symbol on the products, packaging, and/or accompanying documents means that used electrical and electronic products must not be mixed with general household waste. For proper treatment, recovery and recycling of old products, please take them to applicable collection points in accordance with your national legislation. By disposing of them correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment. For more information about collection and recycling, please contact your local municipality. Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.  AEEE Yönetmeliğine Uygundur. Eski Ekipman İşlenmesi. Sadece geri dönüşüm sistemleri olan Avrupa Birliği ve ülkeleri için geçerlidir. Ürünler, ambalaj ve/veya ekli belgeler üzerindeki bu semboller kullanılmış elektrik ve elektronik ürünlerin genel ev atığı ile karıştırılmaması gerektiğini ifade eder. Eski ürünlerin toplanması ve geri kazanılması için bu atıkları lütfen yasayla belirlenmiş olan uygun toplama merkezlerine teslim ediniz. Bu atıkların doğru işlenmesiyle, değerli kaynakların korunmasına ve insan sağlığı ve çevreye olası negatif etkilerinin engellenmesine yardımcı olabilirsiniz. Atıkların toplanması ve geri dönüşümü için detaylı bilgi için lütfen bağlı olduğunu yerel yönetimlerle iletişime geçiniz. Atıkların atılmasıyla ilgili yanlış uygulamalar yasayla belirlenmiş olan cezalara sebebiyet verebilir.

Takk for at du kjøpte dette Panasonic-produktet.

Alla översättningar till andra språk ska ses som referens och den engelska versionen ska vara den gällande i alla situationer. Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande.

Innholdsfortegnelse

Säkerhetsföreskrifter 164-165 Fjärrkontrollknappar och display 166-167 Initiering 168 Snabbmeny 169 Hur du använder snabbmenyn 170-174 Menyer 175-179 1 Funktionsinst. 175-176 1.1 Veckotimer 1.2 Semestertimer 1.3 Timer för tyst läge 1.4 Tyst prioritet 1.5 Rumsvärme 1.6 Tankvärmare 1.7 Sterilisering 1.8 VV-läge 2 Systemkontroll ....177 2.1 Energimonitor 2.2 Systeminformation 2.3 Felhistorik 2.4 Kompressor 2.5 Värmare 3 Personliga inst. 178-179 3.1 Fjärrkontroll nr 3.2 Ljud knapptryckning 3.3 LCD-kontrast 3.4 Bakgrundsbelysning 3.5 Bakgrundsstyrka 3.6 Klockformat 3.7 Datum coh tid 3.8 Språk 3.9 Ange lösenord Problemlösning 180 Information 181

Sikkerhetsforskrifter

För att förhindra personskada, skada på andra eller skada på egendom bör följande utföras: Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: Denna apparat är inte ämnad för åtkomst för allmänheten.

ADVARSEL

Denna symbol varnar för dödsfara eller allvarliga skador. Instruktioner klassifi ceras med följande symboler:  Denna symbol betecknar en handling som är FÖRBJUDEN.

FORSIKTIG

Denna symbol varnar för personskada eller skada på egendom.  Dessa symboler betecknar handlingar som är NÖDVÄNDIGA.

ADVARSEL

 Detta kan orsaka elstöt eller antändning. • Ta inte isär och modifi era inte. • Rör inte med våta händer. - Torka inte av med våta trasor och tvätta inte i vatten.  Den här applikationen är inte ämnad att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental kapacitet, eller med bristande erfarenhet och kunskap, om de inte är under uppsikt eller har fått instruktioner angående användandet av apparaten av en person som är ansvarig för deras säkerhet. Barn bör övervakas så att de inte kan leka med apparaten. Be om installation endast från inköpsstället eller en installatör. \- Om detta inte görs kan det orsaka elstöt eller antändning. Stäng av strömförsörjningen när denna CNT-kabel installeras. \- Om detta inte görs kan det orsaka elstöt eller antändning. Använd endast de specificerade delarna när CNT-kabeln installeras och utför installationen korrekt genom att följa instruktionerna. \- Om detta inte görs kan det orsaka elstöt eller antändning. Se till så att kablar installeras riktigt så att ingen yttre kraft kan tynga eller påverka dem. \- Om detta inte görs kan det orsaka överhettning, vilket kan leda till antändning. Sluta använda så fort några problem eller tekniska fel upptäcks och stäng av strömförsörjningen till anslutna apparater. - Om detta inte görs kan det orsaka rök, antändning, elstöt eller brännskador. - Exempel på problem och tekniska fel: \- Det luktar bränt - Vatten eller främmande föremål har kommit in på insidan - Be om reparation direkt från inköpsstället eller installatören.

FORSIKTIG

 Innan ledningar och kablar ansluts, ladda ur eventuell statisk elektricitet. \- Om detta inte görs kan det orsaka tekniska fel. Kontrollera följande krav i förväg: \- Det ska ej förekomma några onormalheter från luftkonditioneringen såsom förändrat luftflöde. Säkerställ så att föremål som lätt kan flyga omkring på grund av luftflöde flyttas till en säker plats. Omkullfallna eller flyttade föremål kan leda till fara såsom brand, skada o.s.v.

Fjernkontrollknapper og display

LCD-skärmen som visas i denna bruksanvisning är endast avsedd för instruktionsändamål och kan skilja sig från den faktiska enheten.

Knapper / Indikator

① Snabbmenyknapp ② Knappen Tillbaka Återgår till föregående skärm ③ LCD-display (Faktisk - mörk bakgrund med vita ikoner) ④ Huvudmenyknapp För funktionsinställning ⑤ Knappen PÅ/AV Startar/stoppar driften ⑥ Driftsindikator Tänds under drift, blinkar under alarm.  Tryck i mitten   Ingen handske   Ingen penna   Korstangentknappar Väljer en post.  Knappen Enter Fastställer det valda innehållet.  *1 Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners. *2 Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).   Vattentemperatur →Kompenseringskurva Rumstermostat →Externt   Vattentemperatur →Direkt Rumstermostat →Intern   Endast pool Rumstermistor Innan du börjar installera de olika menyinställningarna, initiera fjärrkontrollen genom att välja språket för driften och installera datum och tid korrekt. När strömmen sätts på för första gången kommer inställningsskärmen automatiskt. Det kan även ställas in från menyns personliga inställning. Vänta medan displayen initierar. När initieringen av skärmen slutar kommer normal skärm. ① Första gången strömmen slås PÅ visas initieringsskärmen på den andra fjärrkontrollen. ② Efter att installatören har valt "Dubbel" på fjärrkontrollinställningen, vänta i minst 30 sekunder på att synkronisering mellan huvudfjärrkontrollen (RC-1) och den andra fjärrkontrollen (RC-2) ska genomföras innan du använder denna andra fjärrkontroll. *OBS: Alla knappar är inaktiverade på den andra fjärrkontrollen tills synkroniseringsprocessen slutförts. ③ Då är denna fjärrkontroll klar att användas. *OBS: Alla inställningsjusteringar på RC-2 kommer att återspeglas på RC-1 och vice versa. Generellt brukar det krävas att ingen användning görs under 10 sekunder för synkroniseringen mellan RC-1 och RC-2. Ibland kommer det ett popup-meddelande om att "RC-1 & RC-2 synkronisering pågår!" när RC-2 försöker synkronisera med RC-1.  Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.  ① Tryck på ■■■ för att visa snabbmenyn.   ② Använd ∧ för att välja meny. ③ Tryck på ← för att slå på/av den valda menyn.  För att återgå till huvudskärmen, Tryck på eller.

Tvinga VV

Välj denna ikon för att slå på eller av tankvarmvattnet. Tryck på ← för att bekräfta ditt val.  • Tvinga VV är avslaget. • Tvinga VV är påslaget.

Obs:

- Tvinga VV är inaktiverat när Tvinga värmare är påslaget. - Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Kraftfull

Välj denna ikon för att driva värmnings-/avkylningssystemet kraftfullt. Tryck på ← för att bekräfta ditt val. (Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

\- Kraftfull inaktiveras när driften stängs AV.

Tyst läge

Välj denna ikon för att driva tyst. Tryck på för att bekräfta ditt val. (Den tysta driften startar ungefär 1 minut efter att trycks ner.) - Tyst läge stängs av. - Tyst läge drivs på nivå 1. - Tyst läge drivs på nivå 2. - Tyst läge drivs på nivå 3. Nivå 3 är det tystaste läget. - Välj detta för att ställa in en timer för tyst lägesdrift. Efter 1 sek fördröjning. Välj "Ja". • Välj "Ja" med knapparna Välj förlopp "1" - "6". Välj "Redigera". \- Om du väljer "Radera" raderas timerinställningen för det valda förloppet. Ställ in timmen och minuterna. Välj nivå för Tyst.

Obs:

\- Om tiden överlappar med ett annat förlopp visas "Inställd tid överlappas!" på skärmen.

Manuell värm.

Välj för att tvinga på värmaren. Tryck på ← för att bekräfta ditt val. (Läget Tvinga värmare startar ungefär 1 minut efter att trycks ner.  \- Tvinga värmare är avslaget. \- Tvinga värmare är påslaget.

Obs:

\- Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas. Inaktiverad på grund av att driften är igång! [→]Stäng

Veckotimer

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern. Tryck på ← för att bekräfta ditt val.    ①Välj förlopp "1" - "6". ② Ställ in timmen och minuterna för timern. ③ Välj PÅ/AV för timern. ④ Välj driftsläget. ⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).   ⑥ Ställ in tanktemperaturen.

Obs:

- Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad. - Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Tvinga avfrostning

Välj att avfrosta de frusna rören. Tryck på ← för att bekräfta ditt val. (Om läget är accepterat visas skärmen nedan.) Begäran accepteras! [→]Stäng

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat. Tryck på för att bekräfta ditt val. (Om läget har accepterats visas skärmen nedan.) Begäran accepteras! [→]Stäng \- Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

R/C-lås

Välj för att låsa fjärrkontrollen. Tryck på för att bekräfta ditt val. (Om läget har accepterats visas skärmen nedan.)  Välj "Ja". (Huvudskärmen blir låst.) \- Om "Nej" väljs återgår skärmen till huvudskärmen. För att låsa upp fjärrkontrollen Tryck på någon av tangenterna. (Om läget har accepterats visas skärmen nedan.)  Ange ett 4-siffrigt nummer (om numret är korrekt låses skärmen upp). För att återställa glömt lösenord (under drift AV-skärmen) Tryck in , och kontinuerligt i 5 sekunder. (Om läget har accepterats visas skärmen nedan.)  Välj "Återst.". (Skärmen släcks efter 3 sekunder.) Välj menyer och bestäm inställningar enligt det tillgängliga systemet i hushållet. Alla inledande inställningar måste göras av en auktoriserad återförsäljare eller en specialist. Det är rekommenderat att även alla ändringar av de inledande inställningarna görs av en auktoriserad återförsäljare eller en specialist. - Efter den inledande installationen kan du manuellt justera inställningarna. - Den inledande inställningen förblir aktiv tills användaren ändrar den. - Fjärrkontrollen kan användas för flera installationer. - Se till så att driftsindikatorn är AV före inställning. - Systemet kanske inte fungerar riktigt om det är fel inställt. Kontakta en auktoriserad återförsäljare. För att visa :  För att välja meny: ^ ∨ < > För att bekräfta det valda innehållet:

Meny	Standardinställning	Inställningsalternativ / Display
1 Funktionsinst.
1.1 > Veckotimer
När veckotimern är inställd kan användaren redigera från snabbmenyn.För att ställa in upp till 6 driftsförlopp på dagsbasis.• Inaktiverad om "Yes" är valt för värme/kylväxlaren eller om Tvinga värmare är på.	TimerinställningVälj veckodag och ställ in de förlopp som behövs(Tid / Drift PÅ/AV / Läge)		Veckotimer 10:34am,MånSön Mån Tis Ons Tor Fre Lör1. 8:00am PÅ 40°C2. 12:00pm PÅ 24/28°C 40°C3. 1:00pm PÅ 12/10°C↔Dag →Förlopp [←] Redigera
	Kopiera timerVälj veckodag
1.2 > Semestertimer
För att spara energi kan en semesterperiod ställas in till att antingen stänga AV systemet eller sänka temperaturen under perioden.	AV	PÅAV
	>PÅ
	Semesterns start och slut.Datum och tid		Semester: Slut 10:34am,MånÅr/Månad/Dag Tim : Min/01/01 10:00 am
	AV eller sänkt temperatur
• Veckotimerinställningen kan inaktiveras tillfälligt under semestertimerinställning men den återställs så fort semestertimern är slutförd.			↔Välj Godta [-→]
1.3 > Timer för tyst läge
För att drivas tyst under den förinställda perioden.6 förlopp kan ställas in.Nivå 0 betyder att läget är av.	Tid att starta Tyst:Datum och tid		Tyst läge 10:34am,MånFörlopp Tid Nivå1 8:00 am 02 5:00 pm 13 11:00 pm 3↓Välj [-→] Redigera
	Tysthetsnivå:0 ~ 3
1.4 > Tyst prioritet
• För att välja prioritet i tyst läge mellan Ljud och Kapacitet.• Om Ljudprioritet väljs kommer enheten endast att fungera i tyst läge.• Om Kapacitetsprioritet väljs kommer enheten att arbeta i tyst läge men den kommer att prioritera erforderlig kapacitet samtidigt.	Ljud
1.5 > Rumsvärme
För att sätta PÅ eller stänga AV rumsvärmaren.	AV
1.6 > Tankvärmare
För att sätta PÅ eller stänga AV tankvärmaren.	AV
1.7 > Sterilisering
För att sätta PÅ eller stänga AV autosteriliseringen.	PÅ
• Använd inte systemet under sterilisering för att förhindra skållning med varmvatten, eller duschöverhettning.• Be en auktoriserad återförsäljare avgöra nivån för inställningarna för steriliseringsfunktionen på platsen enligt de lokala lagarna och bestämmelserna.
1.8 > VV-läge (Varmvatten)
För att ställa in VV-läget till Standard eller Smart.• Standardläge har snabbare VV-tankuppvärmningstid. Smartläge tar däremot längre tid att värma upp VV-tiden med lägre energiförbrukning.	Standard
För att ställa in tankgivaren till Övre eller Mitten.• Val av tankgivaren till övre saktar ner starten för kokning i tanken och minskar strömförbrukning.Ändra detta val till "Center" när varmvattnet blir otillräckligt.	Överst
2 Systemkontroll
2.1 > Energimonitor
	Aktuellt eller historiskt diagramöver energiförbrukning, alstringeller COP.	NuvarandeVälj och hämta	Total förbrukning (1år)0.0kWh1 år 1 2 3 4 5 6 7 8 9 1 mm Jan, 2022: 0.0 kWh UngefärMånad Låge
		HistorikdiagramVälj och hämta
	• COP= Coefficient of Performance (Prestandakoefficient).• För historikdiagram väljs perioden för 1 dag/1 vecka/1 år.• Energiförbrukning (kWh) för värme, *1, *2 avkylning, tank och totalt kan hämtas.• Den totala effektförbrukningen är ett uppskattat värde utifrån AC 230 V och kan skilja sig från värden uppmätta med precisioninstrument.
2.2 > Systeminformation
	Visar all systeminformation i varje område.	Faktisk systeminformation för 11 objekt:Retur / Tillopp / Zon 1 / Zon 2 / Tank /Bufferttank / Sol / Pool / KOMP-frekvens /Flödeshast. Pump / VattentryckVälj och hämta	Systeminformation 10:34am,Mån1. Retur : 0°C2. Tillopp : 0°C3. Zon 1 : 0°C4. Zon 2 : 0°CSida
2.3 > Felhistorik
	• Se problemlösning för felkoder.• Den senaste felkoden visas högst upp.	Välj och hämta	Felhistorik 10:34am,Mån1. --2. --3. --4. --[←]Radera historik
2.4 > Kompressor
	Visar kompressorprestandan.	Välj och hämta	Kompressor 10:34am,Mån1. Aktuell frekvens : 0 Hz2. AV/PÅ-räknare : 03. Total drifttid : 0 t[→] Tillbaka
2.5 > Värmare
	Totalt antal timmar i läget PÅ för backupvärmare/tankvärmare.	Välj och hämta	Värmare 10:34am,MånTotal drifttid: 0t[→] Tillbaka

*1 Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners. *2 Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt).

Meny	Standardinställning	Inställningsalternativ / Display
3 Personliga inst.
3.1 > Fjärrkontroll nr
• För att visa fjärrkontrollnumret för en viss fjärrkontroll så att installatören och slutanvändaren är välinformerade.• Huvudfjärrkontrollen visas som RC-1. Den andra fjärrkontrollen visas som RC-2.	Välj och hämta		Fjärrkontroll nr 10:34am,Mån
3.2 > Ljud knapptryckning
Slår PÅ/AV driftsljudet.	PÅ
3.3 > LCD-kontrast
Ställer in skärmkontrasten.	3		LCD-kontrast 10:34am,Mån
3.4 > Bakgrundsbelysning
Ställer in varaktigheten för skärmens bakgrundsbelysning.	1 min
3.5 > Bakgrundsstyrka
Ställer in ljusstyrkan för skärmens bakgrundsbelysning.	4
3.6 > Klockformat
Ställer in typen av klockvisning.	am/pm		Klockformat 10:34am,Mån
3.7 > Datum coh tid
Ställer in det aktuella datumet och den aktuella tiden.	År / Månad / Dag / Tim / Min
3.8 > Språk
Ställer in displayspråket för toppskärmen.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Språk 10:34am, MånITALIANOESPAÑOLDANISHSWEDISHVälj [←]Godta
3.9 > Ange lösenord
4-siffrigt lösenord för alla inställningarna.	0000		Ange lösenord 10:34am, MånVälj [←]Godta

 Nedan fi nns en lista över felkoder som kan visas på displayen om det fi nns något problem med systeminställningen eller driften. Om displayen visar en felkod så som visas nedan, kontakta numret som fi nns registrerat i fjärrkontrollen eller närmaste auktoriserade installatör. Alla växlare är inaktiverade utom < > och . Felnummer Blinkar Felnr. Felförklaring

H12 Misspassning kapacitet
H15 Givarfel kompressor
H20 Pumpfel
H21 Vattentrycksfel
H22 Tanksensor 2 fel
H23 Köldgivarfel
H27 Serviceventilfel
H28 Solgivarfel
H31 Sensorfel pool
H36 Givarfel bufferttank
H38 Misspassningsfel märke
H42 Lågtrycksskydd
H43 Givarfel zon 1
H44 Givarfel zon 2
H62 Fel på vattenfl öde
H63 Givarfel lågtryck
H64 Givarfel högtryck
H65 Fel på avisningsvattencirkulation
H67 Fel på extern givare 1
H68 Fel på extern givare 2
H70 Fel på reservvärmarens överbelastningsskydd
H72 Tanksensor 1 fel
H74 PCB-kommunikationsfel
H75 Låg vattentemp skydd
H76	RC-1 & inomhuskommunikationsfelRC-1 och RC-2 kommunikationsfel
H90 Inomhus-utomhus-kommunikationsfel
H91 Fel på tankvärmarens överbelastningsskydd
H95 Spänningsanslutningsfel
H98 Högtrycksskydd
H99 Inomhus frysningsprevention

Felnr. Felförklaring

F12 Tryckvakt aktiverad
F14 Dålig kompressionskraft
F15 Låsfel i fl äktmotorn
F16 Spänningsskydd
F20 Överbelastningsskydd för kompressor
F22 Överbelastningsskydd för transistormodul
F23 Likströmstopp
F24 Kylcykelfel
F25 *	1, *2 Fel på kyl/värmecykel
F27 Tryckvaktsfel
F29 Dåligt överhettningsutfl öde
F30 Fel på utloppsgivare 2
F32	RC-1:s interna termostatfelRC-2:s interna termostatfel
F34 Läckage i inomhus vattenvärmeväxlare
F35 Kommunikationsfel för extern mätare
F36 Fel på utomhusomgivningssensor
F37 Sensorfel vatteninlopp
F40 Fel på utomhusutsläppssensor
F41 Fel på effektfaktorkorrigering
F42 Fel på utomhusvärmeväxlarsensor
F43 Fel på utomhusavfrostningssensor
F45 Sensorfel vattenutlopp
F46 Strömtransformatorurkoppling
F48 Fel på avdunstarutloppssensor
F49 Sensorfel bypassutlopp
F50 Sensorfel för vatteninlopp 2
F51 Sensorfel för Economizer utlopp
F52 Sensorfel för bypassinlopp
F95 *	1, *2 Fel på högtryck vid kylning

* Vissa felkoder kanske inte är tillämpliga för din modell. Rådfråga auktoriserad återförsäljare för klargörande. *1 Systemet är låst att drivas utan läget KYLA. Det kan endast låsas upp av auktoriserade installatörer eller våra auktoriserade servicepartners. *2 Visas endast då läget KYLA är upplåst (Detta gäller när läget KYLA Är tillgängligt). Information vid anslutning till nätverksadapter (valbar tillbehörsdel)

ADVARSEL

Före användning ska du kontrollera säkerheten runt luft-vatten-systemet. Bekräfta var människor och annat levande befi nner sig i omgivningen före drift. Oriktig drift pga. ej följda instruktioner kan orsaka personskada och annan skada.

Bekreft følgende før drift (inne i lokalet)

\- Timerinställningsförhållande. Oförutsägbar på/av-drift kan orsaka allvarlig personskada eller annan skada för människor och annat levande.

Bekreft følgende før og under drift (fra utsiden av rommet)

\- Om du vet att någon är i lokalen, meddela personen från utsidan gällande ny driftinställning före verkställande. Detta för att undvika plötslig chock för personen och annan allvarlig hälsonedbrytning till följd av ändrad drift. - Använd inte denna apparat om något barn, någon fysiskt nedsatt person eller äldre som inte kan använda apparaten själva befi nner sig i lokalen. - Kontrollera inställningen och driftstatusen med jämna mellanrum. - Stoppa driften om felkod visas och rådfråga en auktoriserad återförsäljare eller specialist.

Bekreft før bruk

- Systemet kan vara obrukbart om kommunikationsförhållandena är dåliga. Kontrollera "Operation Status" från applikationsdisplayen efter drift. Följande förhållanden kan infinna sig i fjärrdriften. - Kan ej drivas, driftstiden visas ej. - Luft-vatten-drift visas ej om driften är inställd utanför lokalen. - Du rekommenderas att läsa skärmen på smarttelefonenheten för att förhindra felaktig drift. - Använd inte annan fjärrkontroll, kommunikations- eller driftsenhet än vad som specificerats av en auktoriserad återförsäljare eller specialist. - Använd under godkännande av "Terms of Service" och "Handling of Personal Information" för Panasonic Smart Application. - Under längre period utan användning av Panasonic Smart Application ska du koppla ur nätverksadaptern från enheten.

Informasjon til brukere om innsamling og avhending av uttjent utstyr


Kun for EU og land med gjenvinningssystemer

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att sortera korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun. Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser.

For bedriftsbrukere i EU og enkelte andre europeiske land

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Informasjon om avfallshåndtering i land utenfor EU]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering Kiitos, että valitsit Panasonic -tuotteen. Muille kielille tehdyt käännökset katsotaan viitteellisiksi, ja englanninkielinen versio pätee ensisijaisesti kaikissa tapauksissa. Tämän käyttöohjeen kuvilla on vain selittävä tehtävä, ja ne voivat poiketa itse yksiköstä. Muutoksia voidaan tehdä ilman ilmoitusta.

Innholdsfortegnelse

Turvallisuuteen liittyviä varotoimia 182-183 Kaukosäätimen painikkeet ja näyttö ....184-185 Käyttöönotto 186 Pikavalikko 187 Pikavalikon käyttö 188-192 Valikot 193-197 1 Toiminnon määritys 193-194 1.1 Viikkoajastin 1.2 Loma-ajastin 1.3 Hilj. tilan ajastin 1.4 Hiljaisuusprioriteetti 1.5 Huonelämmitin 1.6 Säilion lämmitin 1.7 Sterilointi 1.8 LKV-tila 2 Järj. tarkistus ....195 2.1 Energianseuranta 2.2 Järjestelmätiedot 2.3 Virhehistoria 2.4 Kompressori 2.5 Lämmitin 3 Omat asetukset 196-197 3.1 Kaukosäätimen nro 3.2 Kosketusääni 3.3 LCD-kontrasti 3.4 Taustavalo 3.5 Taustavalon kirkk. 3.6 Ajan näyttömuoto 3.7 Pvm ja aika 3.8 Kieli 3.9 Avaa salasanalukitus Vianetsintä 198 Tiedot 199

Sikkerhetstiltak

Voit välttää loukkaantumisia ja omaisuusvahinkoja noudattamalla seuraavia ohjeita: Ohjeiden huomiotta jättäminen ja yksikön virheellinen käyttö voi johtaa vikoihin ja vaurioihin, joiden vakavuus luokitellaan alla olevalla tavalla: Laitetta ei tule asentaa siten, että kuka tahansa voi käsitellä sitä.

FARE

Tämä merkki varoittaa kuoleman ja vakavien loukkaantumisten vaarasta.

ADVARSEL

Tämä merkki varoittaa loukkaantumisen ja aineellisen vahingon vaarasta. Ohjeet, joita tulee noudattaa, luokitellaan seuraavien symbolien avulla:  Tämä symboli merkitsee KIELLETTYÄ toimintaa.  Nämä symbolit kuvaavat PAKOLLISIA toimia.

FARE

 Seurauksena voi olla sähköisku tai tulipalo. - Älä pura tai muokkaa laitetta. - Älä koske laitteeseen märin käsin. - Älä pyyhi laitetta märillä liinoilla tai pese sitä vedellä.  Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön (mukaan lukien lapset), joilla on heikentyneet fyysiset, aistinvaraiset tai henkiset kyvyt tai joilla ei ole kokemusta tai tuntemusta, ellei heidän turvallisuudestaan vastaava henkilö valvo tai opasta laitteen käyttöä. Lapsia on valvottava, jotta he eivät leiki laitteella. Pyydä asennuspalvelua vain ostopaikasta tai asentajalta. \- Ohjeen laiminlyömisen seurauksena voi olla sähköisku tai tulipalo. Sammuta virtalähde CNT-johdon asennuksen ajaksi. - Ohjeen laiminlyömisen seurauksena voi olla sähköisku tai tulipalo. Käytä vain määritettyjä osia CNT-johtoa asennettaessa ja suorita asennus asianmukaisesti noudattaen ohjeita. \- Ohjeen laiminlyömisen seurauksena voi olla sähköisku tai tulipalo. Varmista, että kaapelit on asennettu siten, että niihin ei kohdistu ulkoisia voimia. - Ohjeen laiminlyöminen saattaa johtaa ylikuumenemiseen, joka puolestaan voi aiheuttaa tulipalon. Lopeta käyttö heti, jos huomaat ongelmia tai toimintahäiriöitä, ja katkaise virransyöttö liitettyihin laitteisiin. - Ohjeen laiminlyöminen saattaa aiheuttaa savua, tulipalon, sähköiskun tai palovammoja. - Esimerkkejä ongelmista ja toimintahäiriöistä: - Jostain tulee palaneen hajua - Laitteen sisään on joutunut vettä tai vieras esine - Pyydä heti korjausta ostopaikasta tai asentajalta.

ADVARSEL

 Pura staattinen sähkövaraus ennen johtojen ja kaapeleiden liittämistä. \- Ohjeen laiminlyöminen saattaa aiheuttaa toimintahäiriöitä. Tarkista seuraavat asiat etukäteen: \- Ilmastointilaitteessa ei saa olla vikoja tai vaurioita, kuten ilmavirran muutosta. Varmista, ettei mikään esine pääse helposti siirtymään paikaltaan suoraan siihen puhaltavan ilmavirran vuoksi. Kaatuvat tai liikkuvat esineet voivat aiheuttaa vaaratilanteita, kuten tulipalon, loukkaantumisen jne.

Fjernkontrollens knapper og display

Tässä käyttöoppaassa esitetyillä LCD-näyttöjen kuvilla on vain ohjeellinen tehtävä, ja ne voivat poiketa itse yksiköstä.

Knapper/indikatorlampe

① Pikavalikkopainike ② Paluupainike Palaa edelliseen näyttöön LCD-näyttö ③ (Todellisuudessa tumma tausta ja valkoiset kuvakkeet) ④ Päävalikkopainike Toiminnan asetus ⑤ ON/OFF-painike Käynnistää/sammuttaa toiminnan Toiminnan merkkivalo ⑥ Syttyy toiminnan ajaksi, vilkkuu hälytyksen aikana.  Paina keskeltä   Älä käytä käsinettä   Älä käytä kynää   Nuolinäppäimet Valitsee kohteen.  Enter-painike Vahvistaa valitun sisällön.   ©Kunkin alueen lämpötila D Kellonaika ja päivä E Vesisäilion lämpötila FUlkoilman lämpötila ©Anturin tyyppi / Määritä lämpötilan tyypin kuvakkeet  * Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen. * Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä). Ennen kuin aloitat eri valikkoasetusten asetuksen, valmistele kaukosäädin valitsemalla toimintakieli ja asettamalla päivämäärä ja aika oikein. Kun virta kytketään ensimmäisen kerran, laite avaa automaattisesti asetusnäytön. Voit tehdä asetukset myös valikon henkilökohtaisista asetuksista. Odota, että näyttö alustetaan. Kun alustus on valmis, laite palaa normaalinäyttöön. ① Ensimmäisellä käynnistyksellä toisessa kaukosäätimessä näkyy alustusnäyttö. ② Kun asentaja on valinnut kaukosäätimen asetuksissa "Kaksi", täytyy odottaa vähintään 30 sekuntia, jotta pääkaukosäädin (kaukosäädin 1) ja toinen kaukosäädin (kaukosäädin 2) synkronoituvat, ennen kuin toista kaukosäädintä voi käyttää. *HUOM.: Toisen kaukosäätimen painikkeet eivät ole käytettävissä ennen kuin synkronointiprosessi on suoritettu. ③ Sen jälkeen kaukosäädin on valmis käyttöön. *HUOM.: Kaikki asetusten muutokset kaukosäätimessä 2 siirretään kaukosäätimeen 1 ja päinvastoin. Yleensä tarvitaan noin 10 sekunnin odotusaika, jotta kaukosäädin 1 ja 2 synkronoituvat. Joskus saatat nähdä ponnahdusviestin "Kaukosäätimen 1 ja 2 synkronointi käynnissä!", kun kaukosäädin 2 yrittää synkronoitua kaukosäätimen 1 kanssa.  Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.  ① Tuo pikavalikko näyttöön painamalla   ② Valitse valikko painikkeilla ∧ . ∨ < > ③ Ota valittu valikko käyttöön / pois käytöstä painamalla  Jos haluat palata päänäyttöön, paina tai.

Tving DHW

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois. Vahvista valintasi painamalla ←.  \- Pakota DHW on otettu pois käytöstä. \- Pakota DHW on otettu käyttöön.

Huomautus:

- Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä. - Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

Tehokas

Valitse tämä kuvake, jos haluat käyttää lämmitys-/jäähdytysjärjestelmää tehokkaasti. Vahvista valintasi painamalla ← . (Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta ← on painettu.)

Huomautus:

\- Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

Hiljainen

Valitse tämä tila, jos haluat hiljaisen toiminnan. Vahvista valintasi painamalla ←. (Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta ← on painettu.)

Pakota lämmitin

Valitse asetus, jos haluat pakottaa lämmittimen päälle. Vahvista valintasi painamalla ← (Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)  \- Pakota lämmitin -tila on otettu pois käytöstä. \- Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

\- Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!". Poistettu käytöstä, koska laite on käynnissä! [S]Sulje

Viikkoajastin

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä. Vahvista valintasi painamalla ←.

Valitse "Yes" (Kyllä).

\- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön. \- Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta. \- Timer copy: Valitse kopioitava ajastinasetus.

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla ∧ ∨ Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.  ①Valitse malli "1" \~ "6". ② Aseta ajastimen tunnit ja minuutit. ③ Valitse ajastimen ON/OFF. ④ Valitse haluamasi toimintatila. ⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).   ⑥ Aseta säiliön lämpötila.

Huomautus:

- Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä. - Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Pakota sulatus

Valitse jäätyneiden putkien sulatus. Vahvista valintasi painamalla ← . (Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.) Pyyntö hyväksytty! [→]Sulje

Virheen nollaus

Paluu edellisiin asetuksiin virheen jälkeen. Vahvista valintasi painamalla (Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.) Pyyntö hyväksytty! [⊃]Sulje \- Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

R/C-lukko

Kaukosäätimen lukitus. Vahvista valintasi painamalla (Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.) Haluatko lukita kaukosäätimen? Kyllä  Ei Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.) \- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa näppäintä. (Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)  * * * Anna mitkä tahansa 4 merkkia (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina -, ja -painikkeita 5 sekunnin ajan (Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)  1. Salasanaksi vaihdettiin 0000 2. Kaukosäätimen lukitus avattu Valitse "Reset". (Näyttö sammuu 3 sekunnin kuluttua.) Valitse valikot ja määritä asetukset taloudessa käytettävissä olevan järjestelmän mukaan. Kaikki alkuasetukset on jätettävä valtuutetun jälleenmyyjän tai asiantuntijan suoritettaviksi. Myös kaikki alkuasetusten muutokset suositellaan jätettäväksi valtuutetun jälleenmyyjän tai asiantuntijan suoritettaviksi. - Alkuasetusten jälkeen voit säätää asetuksia manuaalisesti. - Alkuasetus pysyy aktiivisena, kunnes käyttäjä muuttaa sitä. - Kaukosäädintä voidaan käyttää useaan asennukseen. - Varmista ennen asetusta, että toiminnan merkkivalo on sammunut. - Järjestelmä ei ehkä toimi oikein, jos se on määritetty väärin. Ota yhteyttä valtuutettuun jälleenmyyjään.

-päävalikko:  Valikon valinta: ∧ ∨ < > Valitun sisällön vahvistus:

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

1 Toiminnon määritys

1.1 >Viikkoajastin

Kun viikkoajastin on asetettu, käyttäjä voi muokata sitä Pikavalikosta. Voit määrittää 6 päivittäistä toimintamallia. \- Pois käytöstä, jos Heat-Coolkytkimen valinta on Kyllä tai jos lämmittimen pakotus on käynnissä.

Ajastimen määritys

Valitse viikonpäivät ja aseta tarvitut mallit (Aika / Käynnistys/sammutus / Tila)

Ajastimen kopointi

Valitse viikonpäivä

Viikkoajastin
Su	Ma	Ti	Ke	To	Pe	La
1.	8:00ap	ON				40°C
2.	12:00ip	ON		24/28°C		40°C
3.	1:00ip	ON		12/10°C
Päivä		Kuvio		[-]Muokkaa

1.2 > Loma-ajastin

Energian säästämiseksi järjestelmä voidaan asettaa joko OFF-tilaan lomakauden ajaksi tai lämpötila voidaan laskea lomakaudella. OFF

>ON

Loman aloitus ja lopetus. Päivä ja kellonaika OFF tai pienempi lämpötila

Loma: Loppu	10:34ap, Ma
Vuosi/kk/pvä	t : Min
/ 01 / 01	10 : 00 ap
Valitse Vahv.	[←]

\- Viikkoajastinasetus voidaan ottaa tilapäisesti pois käytöstä loma-ajastimen ajaksi, mutta se tulee taas käyttöön, kun loma-ajastimen aika on kulunut loppuun.

1.3 >Hilj. tilan ajastin

Hiljainen toiminta määritettynä aikana. 6 toimintamallia voidaan asettaa. Taso 0 tarkoittaa, että tila on poissa käytöstä. Hiljaisen toiminnon aloitusaika: Päivä ja kellonaika Hiljaisuuden taso: 0\~3

Hil jainen	10:34ap, Ma
Kuvio	Aika	Taso
1	8:00 ap	0
2	5:00 ip	1
3	11:00 ip	3
Valitse	[←]Muokkaa

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö
1.4 > Hiljaisuusprioriteetti
• Valitse hiljaisen tilan prioriteettiasetus, joko Ääni tai Kapasiteetti.• Jos valitaan Ääni, yksikkö toimii vain hiljaisessa tilassa.• Jos valitaan Kapasiteetti, yksikkö toimii hiljaisessa tilassa, mutta se priorisoisamaan aikaan tarvittavan kapasiteetin tarjoamisen.	Ääni
1.5 > Huonelämmitin
Huoneen lämmittimen asetus ON-tai OFF-tilaan.	OFF
1.6 > Säiliön lämmitin
Säiliön lämmittimen asetus ON-tai OFF-tilaan.	OFF
1.7 > Sterilointi
Automaattisen steriloinnin asetus ON-tai OFF-tilaan.	ON
• Älä käytä järjestelmää steriloinnin aikana, jotta kuuma vesi ei aiheuta palovammoja tai suihkun ylikuumenemista.• Pyydä valtuutettua jälleenmyyjää määrittämään sterilointitoiminnon kenttäasetusten taso paikallisten lakien ja säädösten mukaisesti.
1.8 > LKV-tila (Kodin Kuumavesisäiliö)
Määritä kodin kuumavesisäiliöntilaksi Tavallinen tai Älykäs.• Tavallisessa tilassakuumavesisäiliö lämpeneenopeammin. Sen sijaanÄlykkässä tilassalämminvesisäiliö lämmitetäänhitaammin ja pienemmälläenergiankulutuksella.	Vakio
Määritä säiliöanturin sijainti ylös tai keskelle.• Säiliöanturin asettaminen ylös hidastaa säiliön lämmityksenaloitusta ja vähentäävirrankulutusta.Muuta sijainti keskelle, joskuumaa vettä ei ole riittävästi.	Ylä

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö

2 Järj. tarkistus
2.1 > Energianseuranta
Kaavio nykyisestä tai aikaisemmasta energiankulutuksesta, energian luonnista tai hyötysuhteesta (COP).	Tämä hetkiValitse ja nouda	Kokonaiskulutus (1v)0.0kWh1 v 1 2 3 4 5 6 7 8 9 1 kkTam, 2022: 0.0 kWh ArvioKk Tila
	HistoriatiedotValitse ja nouda
• COP = Coefficient of Performance, hyötysuhde.• Historiakaaviossa jakso valitaan vaihtoehdoista 1 pvä/1 vko/1 v.• Lämmityksen, *1, *2 jäähdytyksen, säiliön energiankulutus sekä kokonaisenergiankulutus (kWh) voidaan hakea.• Kokonaisvirrankulutus on 230 V:n vaihtovirtaan perustuva arvioitu arvo, ja se voi poiketa tarkan laitteiston mittaamasta arvosta.
2.2 > Järjestelmätiedot
Näyttää kaikki järjestelmätiedot kultakin alueelta.	Todelliset järjestelmätiedot 11 kohteesta:Tulo / Lähtö / Alue 1 / Alue 2 / Säiliö / Työsäiliö / Aurinkop. / Uima-allas / Komp taajuus / Pumpun virtaus / Veden paineValitse ja nouda	Järjestelmätiedot 10:34ap,Ma1. Tulo : 0°C2. Lähtö : 0°C3. Alue 1 : 0°C4. Alue 2 : 0°CSivu
2.3 > Virhehistoria
• Katso vikakoodit Vianmääritys-osiosta.• Viimeisin vikakoodi näkyy ylimmäisenä.	Valitse ja nouda	Virhehistoria 10:34ap,Ma1. --2. --3. --4. --[→]Tyhjennä historia
2.4 > Kompressori
Näyttää kompressorin suorituskyvyn.	Valitse ja nouda	Kompressori 10:34ap,Ma1. Nykyinen taajuus : 0 Hz2. (OFF-ON)-laskuri : 03. Kok.käyntialika : 0 t[→]Takaisin
2.5 > Lämmitin
Varalämmittimen / säiliön lämmittimen toiminnan kokonaistunnit.	Valitse ja nouda	Lämmitin 10:34ap,MaKok.käyntialika: 0t: 0t[→]Takaisin

*1 Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen. *2 Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä).

Valikko Oletusasetus Asetusvalhtoehdot / Näyttö
3 Omat asetukset
3.1 > Kaukosäätimen nro
• Tietyn kaukosäätimen numeron näyttö asentajan ja käyttäjän tiedoksi.• Pääkaukosäätimen tunnus on RC-1. Toissijaisen kaukosäätimen tunnus on RC-2.	Valitse ja nouda	Kaukos. nro 10:34ap,Ma____
3.2 > Kosketusääni
Ottaa toimintaäänen päälle / pois päältä.	ON
3.3 > LCD-kontrasti
Määrittää näytön kontrastin.	3	LCD-kontrasti 10:34ap,Ma
3.4 > Taustavalo
Asettaa näytön taustavalon keston.	1 min	I^ Valitse [-]Vahv.
3.5 > Taustavalon kirkk.
Asettaa näytön taustavalon kirkkauden.	4	I
3.6 > Ajan näyttömuoto
Määrittää kellonajan näyttötyypin.	ap/ip	Ajan näyttömuoto 10:34ap,Ma24 h^Valitse Vahv. [-]
3.7 > Pvm ja aika
Asettaa nykyisen päivämäärän ja ajan.	Vuosi / kk / pvä / t / Min	F

Valikko Oletusasetus Asetusvaihtoehdot / Näyttö
3.8 > Kieli
Määrittää ylänäytön kielen.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUĖS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Kieli 10:34ap, MaCZECHNEDERLANDSTÜRKÇESUOMI Valitse [←] Vahv.
3.9 > Avaa salasanalukitus
4-merkkinen salasana kaikille asennuksille.	0000		Avaa salasanalukitus 10:34ap, Ma
			Valitse [←] Vahv.

 Jäljempänä on luettelo vikakoodeista, jotka voivat näkyä näytössä, jos järjestelmän asetuksissa tai toiminnassa on ongelmia. Kun näytössä lukee esimerkiksi alla näkyvä vikakoodi, ota yhteys kaukosäätimessä näkyvään numeroon tai lähimpään valtuutettuun asentajaan. Kaikki kytkimet ovat poissa käytöstä, paitsi < Ja Vikanumero

Vikanro Vian selitys
H12 Kapasiteetin vastaamattomuus
H15 Kompressorianturin virhe
H20 Pumppuvirhe
H21 Veden painevirhe
H22 Säiliön anturin 2 virhe
H23 Kylmäaineanturin virhe
H27 Huoltoventtiilin virhe
H28 Aurinkoanturin virhe
H31 Uima-allasanturin virhe
H36 Lisäsälliön anturivirhe
H38 Merkkien yhteensopimattomuusvirhe
H42 Pienen paineen suojaus
H43 Alueen 1 anturin virhe
H44 Alueen 2 anturin virhe
H62 Veden virtauksen virhe
H63 Matalapaineanturin virhe
H64 Korkeapaineanturin virhe
H65 Jäänpoiston vedenkiertoanturin virhe
H67 Ulkoisen termistorin 1 virhe
H68 Ulkoisen termistorin 2 virhe
H70 Varalämmittimen ylikuormitussuojausvirhe
H72 Säiliön anturin 1 virhe
H74 PCB-tiedonvaihdon virhe
H75 Matalan vedenlämpötilan suojaus
H76	Kaukos. 1 ja sisäyksikön tiedonsiirtovirheKaukos. 1 ja Kaukos. 2 tiedonsiirtovirhe
H90 Sisä- ja ulkolaitteen tiedonvaihtovirhe
H91	Säiliön lämmittimenylikuormitussuojausvirhe
H95 Jännitteen kytkentävirhe
H98 Suurpainesuojaus
H99 Sisäyksikön jäätymisenesto

Vikanro Vian selitys
F12 Painekytkin aktivoitu
F14 Huono kompressorin pyörintä
F15 Puhallinhmoottorin lukitusvirhe
F16 Virransuojaus
F20 Kompressorin ylikuormitussuojaus
F22 Transistorimoduulin ylikuormitussuojaus
F23 DC-huippu
F24 Kylmäainekierron virhe
F25 *	1, *2 Jäähdytys/lämmitys-jakson virhe
F27 Painekytkimen virhe
F29 Huono tulistuksen päästö
F30 Veden lähtöanturin 2 virhe
F32	Kaukos. 1 sisäinen termostaattivirheKaukos. 2 sisäinen termostaattivirhe
F34	Sisäyksikön veden lämmönvaihtimen vuoto
F35 Ulkoisen mittarin tiedonsiirtovirhe
F36 Ulkoisen ympäristöanturin virhe
F37 Veden tuloanturin virhe
F40 Ulkoisen päästöanturin virhe
F41 Tehokertoimen korjausvirhe
F42 Ulkoisen lämmönvaihtimen anturin virhe
F43 Ulkoyksikön sulatusanturin virhe
F45 Veden lähtöanturin virhe
F46 Virtamuuntajan katkaisu
F48 Haihduttimen lähtöanturin virhe
F49 Ohituslähtöanturin virhe
F50 Vesitulon 2 anturivirhe
F51 Säästölähtöanturin virhe
F52 Ohitusfuloanturin virhe
F95 *	1, *2 Jäähdytyksen korkeapainevirhe

* Jotkut virhekoodit eivät ehkä koske laitemalliasi. Pyydä lisätietoja valtuutetulta jälleenmyyjältä. *1 Järjestelmä on lukittu toimimaan ilman COOL-tilaa. Vain valtuutettu jälleenmyyjä tai valtuutetut huoltokumppanimme voivat avata sen. *2 Näytetään vain, kun COOL-tila on avattuna (Eli kun COOL-tila on käytettävissä). Tietoja verkkosovittimen (valinnainen lisävaruste) kytkemisestä

VAARA

Tarkista ilma-vesijärjestelmän ympäristön turvallisuus ennen käyttöä. Tarkista ennen käyttöä, onko läheisyydessä muita henkilöitä tai eläimiä. Virheellinen käyttö ohjeiden noudattamatta jättämisen vuoksi voi aiheuttaa haittaa ja vahinkoa.

Tarkista alla olevat seikat ennen käyttöä (sisätiloissa)

\- Ajastimen asetusten tila. Odottamaton käynnistyminen/sammuminen saattaa aiheuttaa vakavan loukkaantumisen tai vammoja ihmisille ja eläimille.

Tarkista alla olevat seikat ennen käyttöä ja sen aikana (muualta käsin)

- Jos tiedät, että joku muu on sisätiloissa, ilmoita tälle henkilölle, että muutat toiminta-asetuksia ennen niiden käyttöönottoa. Näin vältetään yllättävät muutokset ja laitteen toiminnan muutoksista aiheutuvat terveysongelmat. - Älä käytä laitetta tiloissa, joissa on lapsia, vammaisia tai vanhuksia, jotka eivät pysty itse ohjaamaan laitetta. - Tarkista asetukset ja toiminnan tila usein. - Jos näet virhekoodin, lopeta käyttö ja kysy neuvoa valtuutetulta jälleenmyyjältä tai asiantuntijalta.

Tarkista ennen käyttöä

\- Järjestelmä ei ehkä ole käytettävissä, jos tiedonsiirtoyhteys ei ole kunnossa. Tarkista toiminnan tila sovelluksen näytöstä ohjaustoimien jälkeen. Seuraava tilanne saattaa esiintyä etäohjausta käytettäessä. - Ei voi ohjata, toiminta-aika ei siirry laitteeseen. - Ilma-vesijärjestelmän toiminta ei vastaa asetuksia, kun ne asetetaan tilojen ulkopuolelta. - Suosittelemme, että lukitset älypuhelimen näytön virheellisten ohjauskomentojen estämiseksi. - Käytä vain valtuutetun jälleenmyyjän tai asiantuntijan määrittämiä etäohjaus- tai tiedonsiirtolaitteita tai kaukosäätimiä. - Käyttö on Panasonic Smart Applicationin palveluehtojen ja henkilökohtaisten tietojen käsittelyä koskevien ehtojen alaista. - Jos Panasonic Smart Applicationia ei käytetä pitkään aikaan, irrota verkkosovitin laitteesta.

Tietoja käyttäjille liittyen vanhan laitteiston keräykseen ja poistoon


Vain EU-jäsenmaille ja kierrätysjärjestelmää käyttäville maille

Tämä symboli tuotteissa, pakkauksessa ja/tai asiakirjoissa tarkoittaa, että käytettyjä sähköllä toimivia ja elektronisia tuotteita eikä paristoja ei saa laittaa yleisiin talousjätteisiin. Johda vanhat tuotteet ja käytetyt paristot käsittelyä, uusointia tai kierrätystä varten vastaaviin keräyspisteisiin laissa annettujen määräysten mukaisesti. Hävittämällä tuotteet asiaankuuluvasti, autat samalla suojaamaan arvokkaita luonnonvaroja ja estämään mahdollisia negatiivisia vaikutuksia ihmiseen ja luontoon. Lisätietoa keräämisestä ja kierrätyksestä saa paikalliselta jätehuollosta vastuulliselta viranomaiselta. Maiden lainsäädännön mukaisesti tämän jätteen määräystenvastaisesta hävittämisestä voidaan antaa sakkorangaistuksia.

For bedrifter i EU og i noen andre europeiske land

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Takk for at du har kjøpt dette Panasonic-produktet.

Alle oversettinger til andre språk skal anses som referanse og den engelske versjonen skal i alle tilfeller ha forrang. Illustrasjonene i denne veiledningen er kun ment som eksempler, og kan variere i forhold til den reelle enheten. De kan endres uten foregående varsel.

Innholdsfortegnelse

Sikkerhetstiltak 200-201 Knapper og display på fjernkontrollen ....202-203 Oppstart 204 Hurtigmeny 205 Bruk av hurtigmenyen 206-210 Menyer 211-215 1 Funksjonsoppsett 211-212 1.1 Ukeplan 1.2 Ferietidsur 1.3 Timer for stillemode 1.4 Stille-prioritet 1.5 Romvarme 1.6 Tankvarmeelement 1.7 Sterilisering 1.8 VV-modus 2 Systemsjekk 213 2.1 Energiovervåking 2.2 Systeminformasjon 2.3 Feilhistorikk 2.4 Kompressor 2.5 Varmeapparat 3 Personlig oppsett 214-215 3.1 Fjernkontroll nr. 3.2 Berøringslyd 3.3 LCD-kontrast 3.4 Baklys 3.5 Bakgrunnslysstyrke 3.6 Klokkeformat 3.7 Dato og tid 3.8 Språk 3.9 Passord opplåsing Feilsøking 216 Informasjon 217

Sikkerhetstiltak

For å forhindre skade på deg selv, andre eller skade på eiendom, må du overholde følgende: Feil bruk på grunn av at instruksjonene ikke følges, kan føre til skade eller ødeleggelser. Alvorligheten av dette klassifi seres som følger: Dette apparatet er ikke beregnet for bruk av vanlige personer.

ADVARSEL

Dette skiltet advarer om fare for død eller alvorlig personskade.

OBS

Dette skiltet advarer om fare for personskade eller skade på eiendom. Instruksjonene som må følges, klassifi seres av følgende symboler:  Dette symbolet angir en handling som er FORBUDT.  Disse symbolene beskriver handlinger som er OBLIGATORISKE.

ADVARSEL

 Dette kan medføre elektrisk støt etter antennelse. - Må ikke tas fra hverandre eller modifi seres. - Må ikke berøres med våte hender. - Må ikke tørkes med våte kluter eller vaskes i vann.  Apparatet er ikke beregnet for bruk av personer (inkludert barn) med fysisk, sensorisk eller mental funksjonshemming eller av personer som mangler nødvendig kunnskap eller erfaring, med mindre de er veiledet eller instruert om hvordan de bruker apparatet av person som er ansvarlig for deres sikkerhet. Hold øye med barn for å sikre at de ikke leker med apparatet. Bestill bare installasjon fra kjøpsstedet eller en installatør. \- Manglende overholdelse kan medføre elektrisk støt eller antennelse. Slå av strømforsyningen när CNT-kabelen installeres. - Manglende overholdelse kan medføre elektrisk støt eller antennelse. Bruk bare spesifiserte deler ved installasjon av CNT-kabelen og gjennomfør installasjonen korrekt ved å følge instruksjonene. \- Manglende overholdelse kan medføre elektrisk støt eller antennelse. Sørg for at kablene er korrekt montert slik at de ikke kan påvirkes av eksterne krefter. - Manglende overholdelse kan medføre overoppheting som kan føre til antennelse. Stans bruken så snart eventuelle problemer eller funksjonsfeil oppdages og slå av den elektriske strømforsyningen til de tilkoblede apparatene. - Manglende overholdelse kan medføre røyk, antennelse, elektrisk støt eller forbrenninger. - Eksempler på problemer og funksjonsfeil: \- Det lukter brent - Vann eller fremmede gjenstander har kommet på innsiden - Bestill umiddelbart reparasjon fra kjøpsstedet eller installatøren.

OBS

 Før ledninger og kabler tilkobles må all statisk elektrisitet utlades. \- Manglende overholdelse kan medføre funksjonsfeil. Kontroller følgende krav på forhånd: \- Det må ikke være noe unormalt med klimaanlegget, som for eksempel endring av luftflyten. Sørg for at det ikke finnes noen gjenstander som enkelt kan flytte på seg på grunn av luftflyt som blåser rett mot den. Gjenstander som faller ned eller flytter på seg, kan medføre farer som for eksempel brann, personskader osv.

Knapper og display på fjernkontrollen

LCD-displayet som vises i denne håndboken er kun for instruksjonsformål og kan avvike fra den aktuelle enheten.

Knapper / indikator

①Hurtigmenyknapp 2 Tilbake-knapp Går tilbake til forrige bilde LCD-display (Aktuell - Mørk bakgrunn med hvite ikoner) ④ Hovedmenyknapp For funksjonsinnstillinger ⑤ PÅ/AV-knapp Starter/stopper driften Driftsindikator Lyser under drift, blinker ved en alarm.   Trykk i midten  Pilknapper Velger et element.  Ikke bruk hansker    Ikke bruk penn  Enter-knapp Aktiverer det valgte elementet.

©Temperatur for hver sone

D Klokkeslett og dag

E Vanntanktemperatur

F Utetemperatur

 * Systemet er låst for å brukes uten KJ∅LE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere. * Vises bare när KJ∅LE-modus er låst opp (Det betyr när KJ∅LE-modus er tilgjengelig). Før du begynner å endre de ulike menyinnstillingene, bør du først velge språk angi riktig dato og klokkeslett på fjernkontrollen. Når strømmen slås på første gang, vises innstillingsskjermen automatisk. Den kan også innstilles fra menyen for personlige innstillinger. Vent mens displayet starter. Når oppstartskjermen lukkes, går den tilbake til normal skjerm. ① Når strømmen slås PÅ for første gang, vil initialiseringskjermen vises på den sekundære fjernkontrollen. ② Etter at installatøren har valgt "Dobbel" i Fjernkontroll-oppsett, må det ventes i 30 sekunder for at synkronisering mellom hovedfjernkontrollen (RC-1) og den sekundære fjernkontrollen (RC-2) skal utføres før den sekundære fjernkontrollen betjenes. *MERK: Alle knapper er deaktivert på den sekundære fjernkontrollen inntil synkroniseringsprosessen er fullført. ③ Deretter er denne fjernkontrollen klar til bruk. *MERK: Alle justeringer av innstillinger på RC-2 refl ekteres på RC-1 og omvendt. Generelt vil det være rundt 10 sekunders ventetid for synkronisering mellom RC-1 og RC-2. Noen ganger vil det komme en melding om "RC-1 & RC-2 synk. pågår!" når RC-2 forsøker å synkronisere med RC-1.  Etter å ha angitt de innledende innstillingene, kan du velge en hurtigmeny fra følgende alternativer og redigere innstillingene.  ① Trykk på ■■■ for å vise hurtigmenyen.   ② Bruk ∧ for a velge meny. ③ Trykk på ← for å slå på/av på valgmenyen.  For å gå tilbake til hovedbildet, trykk på eller.

Tvungen DHW

Velg dette symbolet for å slå Tank DHW på eller av. Trykk på ← for å bekrefte valget.  \- Tving DHW er slått av. \- Tving DHW er slått på.

Merk:

- Tving DHW er deaktivert när Kraftvarmeapparat er slått på. - Når Tving DHW er slått av, bør drift og modus settes tilbake til forrige lagrede status.

Powerful

Velg dette symbolet for å la varme-/kjølesystemet gå ved full effekt. Trykk på ← for å bekrefte valget. (Drift ved full effekt starter ca. 1 minutt etter at ← er trykket.)  \- Modus for full effekt er satt til av.  \- Modus for full effekt er aktiv i 30 minutter.  \- Modus for full effekt er aktiv i 60 minutter.  \- Modus for full effekt er aktiv i 90 minutter.

Merk:

\- Full effekt deaktiveres när systemet slås AV.

Stillemodus

Velg dette symbolet for stille drift. Trykk på ← for å bekrefte valget. (Stille drift starter ca. 1 minutt etter at ← er trykket.)

Tvangsstyrt varme

Velg for å tvinge på Varmeapparatet. Trykk på ← for å bekrefte valget. (Modus for Kraftvarmeapparat starter ca. 1 minutt etter at er trykket.)  \- Kraftvarmeapparat er slått av. \- Kraftvarmeapparat er slått på.

Merk:

\- Kraftvarmeapparat er deaktivert når systemet allerede er på og "Deaktivert pga. Drift PÅ!" vises. Deaktivert pga. drift PÅ! [→]Lukk

Ukeplan

Velg dette symbolet for å slette (kansellere) eller endre forhåndsinnstilt Uketimer. Trykk på ← for å bekrefte valget.

Velg "Ja".

\- Hvis du velger "Nei", vil displayet gå tilbake til hovedbildet. \- Timer-innstilling: Velg Timer-innstilling for å redigere Uketimer. \- Kopier timer: Velg for å kopiere en tidsinnstilling.

[Eksempel på en Timer-innstilling]

Velg dagen(e) som du vil redigere med ^-knappene. Hvis alle de 6 mønstrene ikke er forhåndsinnstilt, vil dette bildet vises.  ① Velg mønster "1" \~ "6". ② Still inn time og minutter for Timer. ③ Velg PÅ/AV for Timer. ④ Velg driftsmodus.  \- Velg modus med ^-knappene. ⑤ Still inn temperaturen for både Sone 1 og 2 (hvis systemet har innstilling for 2 soner).  ⑥ Still inn ønsket Tanktemperatur.

Merk:

- Tidsuret er deaktivert när Kraftvarmeapparat er slått på eller Varme-/kjølebryter er aktivert. - Hvis du har forhåndsinnstilt Uketimer for 2 soner, må du gjenta den samme prosedyren for Sone 2.

Tvungen avising

Velg for å avise frosne rør. Trykk på ← for å bekrefte valget. (Når modusen er bekreftet, vises bildet nedenfor.) Forespørsel godtatt! [Lukk

Nullstille feil

Velg å gjenopprette tidligere innstillinger när det har oppstått feil. Trykk på for å bekrefte valget. (Når modusen er bekreftet, vises bildet nedenfor.) Forespørsel godtatt! [Lukk \- Sjekk at alle enheter er slått av før du velger denne modusen som gjenoppretter hele systemet til tidligere innstillinger.

R/C lås

Velg for å läse fjernkontrollen. Trykk på for å bekrefte valget. (Når modusen er bekreftet, vises bildet nedenfor.) ∅nsker du å låse fjernkontroll?  Nei Velg "Ja". (Hovedbildet vil bli låst.) \- Hvis du velger "Nei", vil displayet gå tilbake til hovedbildet. Slik låser du opp fjernkontrollen trykk på en hvilken som helst knapp. (Når modusen er bekreftet, vises bildet nedenfor.)  * * * Tast inn 4 sifre i nummeret (hvis nummeret er riktig, vil displayet låses opp). Slik tilbakestiller du glemt passord (under bildet for drift AV) Trykk, og kontinuerlig i 5 sekunder. (Når modusen er bekreftet, vises bildet nedenfor.)  Velg "Tøm". 1.Passordet er nullstilt til 0000 2.Fjernkontroll er låst opp (Skjermen vil slå seg av etter 3 sekunder.) Velg menyer og fastslå innstillinger i henhold til systemet i huset. Alle innledende innstillinger må gjøres av en autorisert forhandler eller fagmann. Det anbefales at alle endringer i de opprinnelige innstillingene også gjøres av en autorisert forhandler eller fagmann. - Etter å ha angitt innledende innstillinger, kan du manuelt justere innstillingene. - De opprinnelige innstillingene forblir aktive inntil brukeren endrer dem. - Fjernkontrollen kan brukes for flere installasjoner. - Påse at driftsindikatoren er AV før endring av innstillinger. - Systemet fungerer kanskje ikke som det skal hvis det settes feil opp. Rådfør deg med en autorisert forhandler. Vise : Velge meny: ^ ∨ < > Bekrefte valgt element:

Meny	Standardinnstilling	Innstillinger / Alternativer for display
1 Funksjonssoppsett
1.1 > Ukeplan
Når ukentlig tidsur er satt opp, kan brukeren redigere det fra hurtigmenyen.For å stille inn opp til 6 driftsmønstre på en daglig basis.• Deaktivert hvis varme-/ kjølebryter velges som “Ja” eller hvis kraftvarmeapparat er på.	TimerinnstillingVelg ukedag og sett oppønskede mønstre(Tid / Drift PÅ/AV / Modus)		Ukeplan 10:34am,ManSøn Man Tir Ons Tor Fre Lør1. 8:00am PÅ 40°C2. 12:00pm PÅ 24/28°C 40°C3. 1:00pm PÅ 12/10°C↔Dag →Forløp [←]Endre
	Kopier timerVelg ukedag
1.2 > Ferietidsur
For å spare strøm kan det angis en ferieperiode som enten slår AV systemet eller senker temperaturen i den angitte perioden.	AV	PÅAV
	>PÅ
	Feriestart og -slutt.Dato og tid		Ferie: Slutt 10:34am,ManÅr/Måned/Dag Time : Min/01/01 10:00 am
	AV eller senke temperaturen
• Ukentlig tidsinnstilling kan deaktiveres midlertidig i feriemodus, men vil bli aktivert så snart tidsinnstillingen for feriemodus er utløpt.			→ Velg Bekreft [-]
1.3 > Timer for stillemode
Stillegående drift i innstilt tidsperiode.Det kan angis 6 mønstre.Nivå 0 betyr at modusen er av.	Tid for start av stillegående modus:Dato og tid		Stillemodus 10:34am,ManForløp Tid Nivå1 8:00 am 02 5:00 pm 13 11:00 pm 3→Velg [-]Endre
	Nivå for stillegående modus:0 ~ 3
1.4	> Stille-prioritet
	For å velge prioritet under Stillemodus mellom Lyd og Kapasitet.Hvis Lyd-prioritet velges, vil enheten bare kjøre i stille tilstand.Hvis Kapasitet-prioritet velges, vil enheten kjøre i stille tilstand, men den vil prioritere å levere ønsket kapasitet samtidig.	Lyd
1.5	> Romvarme
	For å sette romvarmeren til PÅ eller AV.	AV
1.6	> Tankvarmeelement
	For å sette tankvarmeapparatet til PÅ eller AV.	AV	PÅ
1.7	> Sterilisering
	For å sette autosterilisering til PÅ eller AV.	PÅ
	Ikke bruk systemet under steriliseringsprosessen, for å hindre skolding fra varmt vann eller overoppheting av dusjen.Be en autorisert forhandler om å fastsette steriliseringsnivået i innstillingene i henhold til lokale lover og forskrifter.
1.8	> VV-modus (Varmtvannsbereder)
	For å innstille DHW-modus til Standard eller Smart.Standard-modus har raskere oppvarmingstid for DHW-tanken. Smart-modus bruker imidlertid lenger tid for å varme opp DHW, men med lavere energiforbruk.	Standard
	For å innstille tankføleren på Topp eller Midten.Valg av tankføleren til Topp sinker start av oppvarming av tanken og reduserer effektforbruket.Endre dette valget til Midten når det ikke blir tilstrekkelig varmt vann.	Topp
2 Systemsjekk
2.1 > Energiovervåking
Faktisk eller historisk graf over energiforbruk, utvikling eller COP.	NåværendeVelg og hent frem		Totalt forbruk (1år)0.0kwt1 år 1 2 3 4 5 6 7 8 9 1 DmJan, 2022: 0.0 kWt Ca.Måned Modus
	HistoriediagramVelg og hent frem
• COP = Coefficient of Performance (varmefaktor).• For historiske grafer velges perioden fra 1 dag/1 uke/1 år.• Det kan hentes frem energiforbruk (kWh) for oppvarming, *1, *2 kjøling, tank og samlet.• Det totale strømforbruket er en anslått verdi basert på AC 230 V og kan avvike fra verdien som måles med presist utstyr.
2.2 > Systeminformasjon
Viser all systeminformasjon i hvert område.	Aktuell systeminformasjon for 11 elementer:Innløp / Utløp / Sone 1 / Sone 2 / Tank / Buffertank / Solcelle / Basseng / KOMP-frekvens / Strømhast. pumpe / VanntrykkVelg og hent frem		Systeminformasjon 10:34am,Man1. Innløp : 0°C2. Utløp : 0°C3. Sone 1 : 0°C4. Sone 2 : 0°CSide
2.3 > Feilhistorikk
• Se delen “Feilsøking” for feilkoder.• Den siste feilkoden vises øverst.	Velg og hent frem		Feilhistorikk 10:34am,Man1. --2. --3. --4. --[→] Tøm historikk
2.4 > Kompressor
Viser kompressorytelse.	Velg og hent frem		Kompressor 10:34am,Man1. Strømfrekvens : 0 Hz2. (AV-PÅ)-teller : 03. Total PÅ-tid : 0 t[S] Tilbake
2.5 > Varmeapparat
Totalt antall tid PÅ for reservevarmer/tankvarmeapparat.	Velg og hent frem		Varmeapparat 10:34am,ManTotal PÅ-tidSII : 0tSII : 0t[S] Tilbake

*1 Systemet er låst for å brukes uten KJ∅LE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere. *2 Vises bare när KJ∅LE-modus er låst opp (Det betyr när KJ∅LE-modus er tilgjengelig).

Meny	Standardinnstilling	Innstillinger / Alternativer for display
3 Personlig oppsett
3.1 > Fjernkontroll nr.
• For å vise fjernkontroll-nummeret for en bestemt fjernkontroll slik at montøren og sluttbrukeren skal være informert.• Hoved-fjernkontroll vises som RC-1. Sekundær fjernkontroll vises som RC-2.	Velg og hent frem	Fjernkontroll nr. 10:34am,Man
3.2 > Berøringslyd
Slår driftslyder AV/PÅ.	PÅ
3.3 > LCD-kontrast
Innstilling av kontrast i display.	3	LCD-kontrast 10:34am,Man
3.4 > Baklys
Angir varigheten for skjermens bakgrunnslys.	1 min.
3.5 > Bakgrunnslysstyrke
Angir lysstyrke for skjermens bakgrunnslys.	4
3.6 > Klokkeformat
Innstilling av type klokke i displayet.	am/pm	Klokkeformat 10:34am,Man
3.7 > Dato og tid
Innstilling av dato og klokkeslett.	År / Måned / Dag / Time / Min
Meny	Standardinnstilling	Innstillinger / Alternativer for display
3.8 > Språk
Angir hvilket språk som skal brukes i displayet.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Språk 10:34am,Man
			ESPAÑOL
			DANISH
			SWEDISH
			NORWEGIAN
			Velg [←]Bekreft
3.9 > Passord opplåsing
4-sifret passord for alle innstillingene.	0000		Passord opplåsing 10:34am,Man
			Velg [←]Bekreft

 Nedenfor fi nner du en liste med feilkoder som kan vises i displayet när det er problemer med systeminnstillinger eller systemdriften. Når displayet viser en feilkoden som vises nedenfor, ta kontakt på nummeret som er registrert på fjernkontrollen eller nærmeste autoriserte installatør. Alle brytere er deaktivert unntatt < og . Feilnummer Blinker

Feilnr.	Forklaring av feil
	H12 Feiltilpasning av kapasitet
	H15 Feil i kompressorsensor
	H20 Pumpefeil
	H21 Vanntrykk-feil
	H22 Feil i tanksensor 2
	H23 Feil i kjølemiddelsensor
	H27 Feil i serviceventil
	H28 Feil i solsensor
	H31 Feil i bassengsensor
	H36 Feil i buffertanksensor
	H38 Feil i tilpasning av merke
	H42 Lavtrykksbeskyttelse
	H43 Sone 1 sensorfeil
	H44 Sone 2 sensorfeil
	H62 Feil i vanngjennomstrømning
	H63 Feil i lavtrykkssensor
	H64 Feil i høytrykkssensor
	H65 Feil i avising av vannsirkulasjon
	H67 Feil i ekstern termistor 1
	H68 Feil i ekstern termistor 2
	H70 Feil i reservevarmeapparatets OLP
	H72 Feil i tanksensor 1
	H74 Kommunikasjonsfeil i kretskort
	H75 Beskyttelse for lav vanntemperatur
	H76 RC-1 og innendørs kommunikasjonsfeilRC-1 og RC-2 kommunikasjonsfeil
	H90 Utendørs-innendørs kommunikasjonsfeil
	H91 Feil i tankvarmeapparatets overlastvern
	H95 Feil i spenningstilkobling
	H98 Høytrykksbeskyttelse
	H99 Innendørs frostvern

Feilnr. Forklaring av feil
F12 Trykkbryter aktivert
F14 Dårlig kompressorrotasjon
F15 Feil i viftemotorlås
F16 Strømbeskyttelse
F20 Overbelastningsvern på kompressor
F22 Overlastvern for transistormodul
F23 DC-topp
F24 Feil i kjølemiddelkrets
F25 *	1,*2 Feil i kjøle-/varmesyklus
F27 Feil på trykkbryter
F29 Lavt utslipp av overhetingsvarme
F30 Feil i vannutløpssensor 2
F32	Feil i interntermostat RC-1Feil i interntermostat RC-2
F34 Innendørs varmeveksler lekker
F35 Ekstern måler kommunikasjonsfeil
F36 Feil i utendørs omgivelsessensor
F37 Feil i vanninnløpssensor
F40 Feil i utendørs utslippssensor
F41 Korreksjonsfeil for strømfaktor
F42 Sensorfeil på utendørs varmeveksler
F43 Feil på utendørs avisingssensor
F45 Feil i vannutløpssensor
F46 Frakobling av strømtransformator
F48 Feil i damputløpssensor
F49 Feil i forbiføringsutløpssensor
F50 Feil i vanninnløpssensor 2
F51 Feil i utløpssensor for økonomi
F52 Feil i forbiføringsinnløpssensor
F95 *	1,*2 Høytrykksfeil i kjøling

* Enkelte feilkoder vil kanskje ikke gjelde din modell. Ta kontakt med en autorisert forhandler for klargjøring. *1 Systemet er låst for å brukes uten KJ∅LE-modus. Det kan bare låses opp av en autorisert installatør eller våre autoriserte servicepartnere. *2 Vises bare når KJ∅LE-modus er låst opp (Det betyr når KJ∅LE-modus er tilgjengelig). Informasjon när tilkoblet til nettverksadapter (tilbehørsdel som ekstrautstyr)

ADVARSEL

Før bruk må sikkerheten rundt luft-til-vann-systemet kontrolleres. Se om det finnes personer eller levende dyr og planter i nærheten for bruk. Feil bruk på grunn av at følgende instruksjoner ikke følges, kan føre til skade eller ødeleggelser.  Bekreft følgende før bruk (innvendige betingelser) \- Innstillinger for tidsstyring. Utilsiktede inn- og utkoblinger kan medføre alvorlige skader for personer og levende dyr og planter. Bekreft følgende før og under bruk (utvendige forhold) - Hvis det finnes personer i området, må disse varsles om nye driftsinnstillinger før igangsetting. Dette er for å unngå brå overraskelser og alvorlige helseskader for personen när driften endres. - Ikke bruk dette utstyret det finnes barn, fysisk funksjonshemmede personer eller eldre i området, när disse ikke kan betjene utstyret selv. - Kontroller innstillinger og driftsstatus jevnlig. - Stopp driften når det vises en feilkode og ta kontakt med en autorisert forhandler eller spesialist.

Vennligst bekreft før bruk

\- Systemet kan være ubrukbart dersom kommunikasjonsforholdene er dårlige. Kontroller “Driftsstatus” fra utstyrets display etter drift. Følgende tilstander kan oppstå under fjerndrift. \- Kan ikke brukes, driftstiden vises ikke. \- Luft-til-vann-drift vises ikke när driften innstilles utenfor området. - Det anbefales å låse skjermen på smarttelefonen for å hindre feil bruk. - Ikke bruk andre fjernkontroller, kommunikasjons- og driftsenheter som ikke er spesifisert av autorisert forhandler eller spesialist. - Brukes under forutsetningene i "Tjenestebetingelser" og "Håndtering av personlig informasjon" for Panasonic smartutstyr. - Dersom Panasonic smartutstyret ikke brukes over lengre tid, skal den nettverksadapteren frakobles fra enheten.

Informasjon til brukere om innsamling og håndtering av gammelt utstyr

 Bare for EU og land med retursystemer Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall. For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til innsamlingssteder i samsvar med nasjonal lovgivning. Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljø. For mer informasjon om innsamling og gjenvinning vennligst ta kontakt med din kommune. Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.  For forretningsdrivende brukere i EU og noen andre europeiske land Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon. [Informasjon om håndtering i land utenfor EU] Disse symbolene gjelder bare innenfor EU. ∅nsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for håndtering.

Takk for at du kjøpte et produkt fra Panasonic.

Wszelkie tłumaczenia na inny język będą uważane za odniesienia, a wersja angielska będzie w każdym przypadku rozstrzygająca. Ilustracje zamieszczone w niniejszej instrukcji pełnią jedynie rolę objaśniającą i mogą nie przedstawiać rzeczywistego urządzenia. Mogą one ulec zmianie bez powiadomienia.

Innholdsfortegnelse

Środki bezpieczeństwa .....218-219 Przyciski i wyświetlacz sterownika .....220-221 Instalacja 222 Menu podręczne 223 Jak używać menu podręcznego 224-228 Menu 229-233 1 Ustawienia funkcji 229-230 1.1 Harm. tygodniowy 1.2 Harmon. wakacyjny 1.3 Harmon. pracy cichej 1.4 Priorytet ciszy 1.5 Grzałka pokojowa 1.6 Grzałka zbiornika 1.7 Dez. Term. 1.8 Tryb CWU 2 Sprawdz. systemu ....231 2.1 Monit. pob. energii 2.2 Informacje o syst. 2.3 Hist. błędów 2.4 Sprężarka 2.5 Grzałka 3 Ustawienia indyw. 232-233 3.1 RC nr 3.2 Dźwięk dotyku 3.3 Kontrast ekranu LCD 3.4 Podświetlenie 3.5 Inten. podświetlenia 3.6 Format godziny 3.7 Data & Godzina 3.8 Język 3.9 Hasło odblokowania Rozwiązywanie problemów ......234 Informacje ......235

Sikkerhetstiltak

Aby uniknąć zagrożenia dla zdrowia własnego, innych osób lub niebezpieczeństwa powstania szkód materialnych, należy stosować się do poniższych zasad: Nieprawidłowa obsługa spowodowana nieprzestrzeganiem poniższych wytycznych może doprowadzić do zagrożeń, których stopień określono poniżej: Niniejsze urządzenie nie może być dostępne dla osób trzecich.

ADVARSEL

Ten znak ostrzega przed śmierci lub poważnym zranieniem.

MERK

Ten znak ostrzega przed zranieniem lub szkoda materialną. Wytyczne w instrukcji są opatrzone następującymi symbolami:  Ten symbol oznacza czynność, która jest ZABRONIONA.  Te symbole oznaczają czynności, które są OBOWIAŻKOWE.

ADVARSEL

 Może to spowodować porażenie prądem lub pożar. - Nie wolno rozmontowywać ani modyfikować urządzenia. - Nie dotykać mokrymi dłońmi. - Nie wycierać mokrymi szmatkami ani nie myć w wodzie.  Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczoną sprawnością fizyczną, czuciową lub umysłową, ani przez osoby, które nie posiadają odpowiedniego doświadczenia ani wiedzy, chyba że są pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały przeszkolone w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, aby urządzeniem nie bawiły się dzieci. Instalację należy zlecać wyłącznie w miejscu zakupu lub u instalatora. \- Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub pożar. Odciąć zasilanie podczas instalacji kabla CNT. \- Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub pożar. Podczas instalowania kabla CNT należy używać tylko części określonych w specyfikacji i prawidłowo wykonać instalację, postępując zgodnie z instrukcjami. \- Niezastosowanie się do tego zalecenia może spowodować porażenie prądem lub pożar. Upewnić się, że kable są prawidłowo zainstalowane, aby nie oddziaływały na nie żadne siły zewnętrzne. \- Nieprzestrzeganie tego może doprowadzić do przegrzania, które może doprowadzić do pożaru. Po wykryciu jakichkolwiek problemów lub usterek należy zaprzestać użytkowania urządzenia i wyłączyć zasilanie elektryczne podłączonych urządzeń. - Nieprzestrzeganie tego zalecenia może spowodować dym, pożar, porażenie prądem elektrycznym lub oparzenia. - Przykłady problemów i usterek: - Wyczuwalny zapach spalenizny - Woda lub obce przedmioty dostaly się do środka - Natychmiast zlecić naprawę w miejscu zakupu lub u instalatora.

MERK

 Przed podłączeniem przewodów i kabli należy rozładować elektryczność statyczną. \- Niezastosowanie się do tego zalecenia może spowodować nieprawidłowe działanie. Najpierw należy sprawdzić następujące wymagania: \- Klimatyzator nie powinien wykazywać żadnych nieprawidłowości, takich jak zmiana przepływu powietrza. Upewnij się, że nie ma przedmiotów, które mogą łatwo zostać przemieszczone przez dmuchający bezpośrednio na nie strumień powietrza. Spadające lub poruszone przedmioty mogą prowadzić do niebezpieczeństwa, takiego jak pożar, obrażenia itp.

Knapper og display på regulatoren

Wyświetlacz LCD przedstawiony w niniejszej instrukcji służy wyłącznie celom instruktażowym i może różnić się od rzeczywistego urządzenia.

Knapp / indikator

①Przycisk menu podręcznego Przycisk Wstecz Powrót do poprzedniego ekranu ③ Wyświetlacz LCD (Rzeczywisty – ciemne tło z białymi ikonami) 4 Przycisk głównego menu Służy do ustawiania funkcji ⑤ Przycisk WŁ / WYŁ Uruchamia / zatrzymuje działanie Kontrolka działania ⑥ Świeci się podczas działania, miga w przypadku alarmu.  Naciskać środek   Bez rękawic   Bez długopisu / ołówka   Przyciski kursora Wybór pozycji.  Przycisk Enter Potwierdzenie wybranej pozycji.

B Handlingsikoner

Przedstawiają stan działania. Gdy dane działanie jest wyłączone (po wyświetlieniu ekranu informującego o wyłączeniu działania), odpowiadająca mu ikona nie będzie wyświetlana (za wyjątkiem harmonogramu tygodniowego).  Stan działania wakacyjnego  Stan działania harmonogramu tygodniowego  Stan działania trybu cichego  Strefa: Termostat pokojowy →Stan wewnętrznego czujnika  Stan działania trybu intensywnego  Stan kontroli zapotrzebowania, SG Ready lub SHP  Stan grzałki wspomagającej  Stan grzałki w zbiorniku c.w.u.  Stan obiegu solarnego  Stan biwalencji (Boiler)

©Temperatur i de ulike sonene

D Klokkeslett og dag

ETemperatur i varmtvannstanken

FUtetemperatur

© Sensortype / Ikoner for innstilling av temperaturtype

 Temperatura wody →Krzywa grzewcza  Termostat →Zewnętrzny  Temperatura wody →Stała wartość  Termostat →Wewnętrzny  Tylko basen  Termistor pokojowy * System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy. * Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.). Przed przystąpieniem do wprowadzenia ustawień w poszczególnych menu należy uruchomić sterownik, wybierając język obsługi i ustawiając prawidłową datę oraz godzinę. Po włączeniu zasilania po raz pierwszy automatycznie przechodzi do trybu ekranu ustawień. Można go również ustawić w menu ustawień osobistych. Należy zaczekać, aż wyświetlacz się uruchomi. Po zakończeniu uruchamiania ekran przechodzi do trybu normalnego wyświetlania. ① Przy pierwszym włączeniu zasilania drugim kontrolerze zdalnym na zostanie wyświetlony ekran inicjowania. ② Po wybraniu opcji „Dual” (Podwójny) w konfi guracji kontrolerów zdalnych, przed uruchomieniem drugiego kontrolera należy odczekać co najmniej 30 sekund, aby nastąpiła synchronizacja między głównym kontrolerem zdalnym (RC-1) i drugim kontrolerem zdalnym (RC-2). *UWAGA: Wszystkie przyciski są wyłączone na drugim kontrolerze zdalnym do czasu zakończenia procesu synchronizacji. ③ Następnie ten kontroler zdalny będzie gotowy do użycia. *UWAGA: Wszelkie ustawienia kontrolera RC-2 zostaną odzwierciedlone w kontrolerze RC-1 i odwrotnie. Generalnie do synchronizacji między kontrolerami RC-1 i RC-2 wymagane będzie około 10 sekund bezczynności. Czasami pojawi się komunikat „RC-1 & RC-2 sync. in progress” (Synchronizacja RC-1 i RC-2 w toku!), gdy kontroler RC-2 próbuje zsynchronizować się z RC-1.  Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.  ① Naciśnij , aby wyświetlić menu podręczne.   ② Wybierz menu za pomocą ∧.∨ <> ③ Naciśnij ← , aby włączyć/wyłączyć wybrane menu.

Kontekstmeny

 Wymuszenie grzania C.W.U.  Tryb intensywny Praca cicha  Wymuś pracę grzałki  Harm. tygodniowy  Wymuszenie odszraniania  Resetowanie błędu  Blokada sterownika  Wybór  Wybierz odpowiednie ustawienia i potwierdź je, wykonują instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.) Aby powrócić do ekranu głównego, naciśnij lub.

Tvangsoppvarming av varmtvann

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u. Naciśnij ← , aby potwierdzić swój wybór.  - Wymuszenie grzania c.w.u. jest wyłączone. - Wymuszenie grzania c.w.u. jest włączone.

Merk:

- Wymuszenie grzania c.w.u. jest wyłączone, gdy włączone jest wymuszone działanie grzałki. - Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Intensivmodus

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia. Naciśnij ← , aby potwierdzić swój wybór. (Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)  \- Tryb intensywny jest wyłączony.  \- Tryb intensywny działa przez 30 minut.  \- Tryb intensywny działa przez 60 minut.  \- Tryb intensywny działa przez 90 minut.

Merk:

\- Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

Stille drift

Wybierz tę ikonę, aby włączyć tryb cichy. Naciśnij ← , aby potwierdzić swój wybór. (Chiche działanie rozpocznie się ok. 1 minutę po naciśnięciu ← .)   Wybierz „Tak”. \- Wybierz „Tak” za pomocą przycisków < .> Wybierz opcję „1” – „6”. Wybierz „Edytuj”. \- Jeśli wybierzesz „Usuń”, ustawienie harmonogramu wybranej opcji zostanie usunięte. Ustaw godzinę i minuty. Wybierz poziom trybu cichego. Uwaga: \- Jeśli czas nakłada się na inną opcję, na ekranie wyświetlony zostanie komunikat „Wybrany czas jest już ustawiony!”.

Tving varmeapparatet til å arbeide

Wybierz, aby wymusić włączenie grzałki. Naciśnij ← , aby potwierdzić swój wybór. (Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu ← .)  \- Wymuszenie grzałki jest wyłączone. \- Wymuszenie grzałki jest włączone.

Merk:

\- Wymuszenie grzałki jest wyłączony, gdy jej działanie jest już włączone. Wyświetła się wtedy napis „Nieakt. z powodu Uruchom. działania!” Blok. z powodu działania urządzenia! [→]Zamk.

Ukeplan

Wybierz tę ikonę, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego. Naciśnij ← , aby potwierdzić swój wybór.

Velg «Ja».

\- Jeśli wybierzesz „Nie”, powrócisz do ekranu głównego. - Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. - Kopiuj harmonogram: Wybierz, aby skopiować ustawienie harmonogramu.

[Eksempel på tidsplaninnstilling]

Za pomocą przycisków ∧ ∨ wybierz dzień (dni), które chcesz edytować. Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.  ① Wybierz opcję „1” – „6”. ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania. ⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).   ⑥Ustaw temperaturę zbiornika.

Merk:

- Harmonogram jest wyłączony, gdy włączone jest wymuszenie grzałki lub przeł. grzanie / chłodzenie. - W przypadku ustawiania harmonogramu tygodniowej w 2 strefach należy wykonać takie czynności dla 2. strefy.

Tving avriming

Wybierz, aby odszronić agregat zewnętrzny. Naciśnij ← , aby potwierdzić swój wybór. (Po zaakceptowaniu trybu pojawi się poniższy ekran.) Wybór zaakceptowany! [→]Zamk.

Tilbakestill feil

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu. Naciśnij ← , aby potwierdzić swój wybór. (Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.) Wybór zaakceptowany! [→]Zamk. \- Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Kontrollblokkering

Wybierz, aby zablokować sterownik. Naciśnij ← , aby potwierdzić swój wybór. (Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.) Czy włączyć blokadę sterownika?  Nie Wybierz „Tak”. (Ekran główny zostanie zablokowany.) \- Wybór „Nie” spowoduje powrót do ekranu głównego.

For å låse opp kontrolleren

Naciśnij dowolny przycisk. (Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)  * * * Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

For å tilbakestille glemt passord (når skjermen er av)

Naciskaj, i przez 5 sekund. (Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)  Wybierz „Reset”. (Ekran zostanie wyłączony po 3 sekundach). Wybierz menu i wprowadź ustawienia dla systemu zainstalowanego w domu. Wszystkie wstępne ustawienia muszą być dokonane przez akredytowanego instalatora. Zalecamy, aby wszelkich zmian we wstępnych ustawieniach dokonywał również akredytowany instalator. - Po wstępnej instalacji można dokonać ręcznej regulacji ustawień. - Wstępne ustawienie pozostanie aktywne do czasu, aż użytkownik je zmieni. - Przed dokonaniem ustawień należy upewnić się, że kontrolka działania jest wyłączona. \- Błędne ustawienie może powodować nieprawidłowe działanie systemu. Należy skontaktować się z akredytowaną firmą instalayjną. Aby wyświetlić :  Aby wybrać menu: ^ ∨ < > Aby potwierdzić wybraną pozycję:

Menu	Domyślne ustawienie	Opcje ustawień / Wyświetlacz
1 Ustawienia funkcji
1.1 > Harm. tygodniowy
Po ustawieniu tygodniowego harmonogramu użytkownik może dokonać edycji za pomocą menu podręcznego. Służy do ustawienia do 6 opcji działania w ciągu doby.• Wyłączone po wybraniu Tak [Yes] przy przełączniku grzanie / chłodzenie lub po włączeniu wymuszenia grzałki.	Ustawienia harmonogramuWybierz dzień tygodnia i ustaw wymagane opcje(Godzina / Działanie WŁ./WYL. / Tryb)		Harm. tygodniowy 10:34am,PonNdz Pon Wt Śr Czw Pt Sob1. 8:00am WŁ 40°C2. 12:00pm WŁ 24/28°C 40°C3. 1:00pm WŁ 12/10°C↔Dzień ▼Opcja [-→]Edytuj
	Kopijuh harmonogramWybierz dzień tygodnia
1.2 > Harmon. wakacyjny
Aby zaoszczędzić energię można ustawić tryb wakacyjny, którego działanie polega na wyłączeniu systemu lub obniżeniu temperatury na określony czas.	WYL	WŁWYL
	>WŁ
	Początek i koniec trybu wakacyjnego.Data i godzina		Wakacje: Koniec 10:34am,PonRok/Mles./Dzień Godz : Min/01/01 10:00 am↔Wybór Akcept. [-→]
	Wył. lub niższa temperatura
	• W trybie wakacyjnym ustawienia harmonogramu tygodniowego mogą być tymczasowo wyłączone. Zostaną one przywrócone po zakończeniu harmonogramu wakacyjnego.
1.3 > Harmon. pracy cichej
Zapewnia ciche działanie podczas ustawionego okresu. Można ustawić do 6 opcji. Poziom 0 oznacza, że tryb jest wyłączony.	Czas rozpoczęcia trybu cichego:Data i godzina		Praca cicha 10:34am,PonOpcja Godz. Poz.1 8:00am 02 5:00pm 13 11:00pm 3→Wybór [-→]Edytuj
	Poziom cichego działania:0 ~ 3
1.4 > Priorytet ciszy
Aby wybrać priorytet podczas trybu cichego pomiędzy Dźwięk a Wydajność.Jeśli wybrano priorytet Dźwięk, urządzenie będzie pracować tylko w trybie cichym.Jeśli wybrano opcję priorytet Wydajność, urządzenie będzie pracowało w trybie cichym, ale jednocześnie będzie miało priorytet w zapewnieniu wymaganej wydajności.	Dźwięk
1.5 > Grzałka pokojowa
Służy do włączania lub wyłączania grzałki wspomagającej.	WYL
1.6 > Grzałka zbiornika
Służy do włączania lub wyłączania grzałki zbiornika.	WYL
1.7 > Dez. Term.
Służy do włączania lub wyłączania automatycznej dezynfekcji termicznej.	WŁ
Nie używać systemu podczas dezynfekcji termicznej, gdyż może to prowadzić do oparzenia gorącą woda lub przegrzania natrysku.Określenie poziomów ustawień funkcji dezynfekcji termicznej zgodnie z lokalnymi przepisami należy powierzyć akredytowanej fi rmie instalacyjnej.
1.8 > Tryb CWU (Ciepłej Wody Użytkowej)
Ustawianie opcji Standard lub Inteligentny w trybie C.W.U.Tryb Standard charakteryzuje się krótszym czasem nagrzewania zbiornika C.W.U. Natomiast w trybie Inteligentnym nagrzewanie zbiornika trwa dłużej, jednak zużycie energii jest niższe.	Standard	StandardSmart
Służy do ustawienia czujnika temperatury zbiornika w pozycji górnej [Top] lub środkowej [Center].Wybór ustawienia czujnika zbiornika w pozycji górnej spowalnia początkowy etap ogrzewania wody w zbiorniku i zmniejsza zuzycie energii. Zmień ten wybór i przełącz na pozycję środkową [Center], jeśli ilość ciepłej wody jest niewystarczająca.	Górna	GórnaŚrodk.
Menu	Domyślne ustawienie	Opcje ustawień / Wyświetlacz
2 Sprawdz. systemu
2.1 > Monit. pob. energii
Wykres bieżącego lub historycznego zużycia energii elektrycznej, wytwarzania energii cieplnej bądź COP.	ObecnieWybór i pobieranie		Całk. pobór en. (1rok)0.0 kWh1 r b k l 2 3 4 5 6 7 8 9 h BmSty., 2022: 0.0 kWh okołoMiesiąc Tryb
	Hist. poboru energiiWybór i pobieranie
• COP = współczynnik wydajności.• Dla wykresu historycznego wybiera się okres od 1 dnia/1 tygodnia/1 roku.• Można pobrać zużycie energii (kWh) na potrzeby grzania, *1, *2 chłodzenia, zbiornika lub łączne.• Całkowity pobór mocy to wartość szacunkowa obliczona przy założeniu, ze napięcie wynosi 230 V prądu zmiennego, i może się różnić od wartości zmierzonych przez precyzyjne urządzenia.
2.2 > Informacje o syst.
Wyświetla wszystkie informacje systemowe dla poszczególnych obszarów.	Rzeczywiste informacje o systemie 11 pozycji:Powrót / Zasilanie / Str. 1 / Str. 2 / Zbiornik / Zb. bufor / Solary / Basen / Częstot.sprężarki / Szyb. prz. pompy / Ciśnienie wodyWybór i pobieranie		Informacje o syst. 10:34am,Pon1. Powrót : 0°C2. Zasilanie : 0°C3. Str. 1 : 0°C4. Str. 2 : 0°CStrona
2.3 > Hist. błędów
• Kody błędów objaśniono w rozdziale Rozwiązywanie problemów.• Kod najnowszego błędu jest wyświetlany w górnej części.	Wybór i pobieranie		Hist. błędów 10:34am,Pon1. --2. --3. --4. --[-]Wyczyść historię
2.4 > Sprężarka
Wyświetla wydajność sprężarki.	Wybór i pobieranie		Sprężarka 10:34am,Pon1. Częstotliwość : 0 Hz2. Ilość WYŁ.-WŁ. : 03. Całk. czas dział. : 0 h[→]Powrót
2.5 > Grzałka
Łączna liczba godzin przy włączonej grzałce wspomagającej / grzałce zbiornika.	Wybór i pobieranie		Grzałka 10:34am,PonCałk. czas dział. : Oh[→]Powrót

*1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy. *2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.).

Menu		Domyślne ustawienie	Opcje ustawień / Wyświetlacz
3 Ustawienia indyw.
3.1 > RC nr
	Aby instalator i użytkownik końcowy byli dobrze poinformowani, należy wyświetlć numer kontrolera zdalnego.Kontroler zdalny jest wyświetlany jako RC-1. Pomocniczy kontroler zdalny jest wyświetlany jako RC-2.	Wybór i pobieranie
			RC nr 10:34am,PonRC-2[←]Akcept.
3.2 > Dźwięk dotyku
	Służy do włączania / wyłączania dźwięku potwierdzających czynności.	WŁ
3.3 > Kontrast ekranu LCD
	Służy do ustawiania kontrastu wyświetlacza.	3
			Kontrast ekranu LCD 10:34am,PonNiski Wysoki< [←] Akcept.
3.4 > Podświetlenie
	Ustawia czas trwania podświetlenia ekranu.	1 min.
			Podświetlenie 10:34am,PonWYŁ 5 min.15 sek. 10 min.1 min.
			Wybór [←]Akcept.
3.5 > Inten. podświetlenia
	Ustawia jasność podświetlenia ekranu.	4
			Inten. podświetlenia 10:34am,PonCiemne Jasne< [←] Akcept.
3.6 > Format godziny
	Służy do ustawiania formatu wyświetlania godziny.	am/pm
			Format godziny 10:34am,Pon24 godz.am/pmWybór Akcept. [←]
3.7 > Data & Godzina
	Służy do ustawiania aktualnej daty i godziny.	Rok / Mies. / Dzień / Godz / Min	Data & Godzina 10:34am,PonRok/Mies./Dzień Godz : Min2022/01/01 10:00 am→ Wybór Akcept. [←]
3.8 > Język
Służy do ustawiania języka górnej części ekranu.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА	Język 10:34am,Pon
		DANISHSWEDISHNORWEGIANPOLISHWybór [←]Akcept.
3.9 > Hasło odblokowania
4-cyfrowe hasło dla wszystkich ustawień.	0000	Hasło odblokowania 10:34am,PonWybór [←]Akcept.

Feilsøking

 Poniżej przedstawiono listę kodów błędów, które mogą pojawić się na wyświetlaczu w przypadku problemów z ustawieniami lub działaniem systemu. Jeśli na wyświetlaczu pojawi się kod błędu, jak przedstawiono na przykładzie z lewej strony, należy zadzwonić pod numer zarejestrowany na sterowniku lub do najbliższego akredytowanego instalatora. Wszystkie przełączniki poza < > są wyłączone. Kod błędu

Nr błędu	Objaśnienie błędu
H12 Niedopa	sowanie wydajności jednostek
H15 Błąd czujnika spreżarki
H20 Błąd pompy wody
H21 Błąd ciśnienia wody
H22 Błąd czujnika zbiornika 2
H23 Błąd czujnika czynnika chł.
H27 Błąd zaworu serwisowego
H28 Błąd czujnika paneli sol.
H31 Błąd czujnika basenu
H36 Błąd czujnika zbiornika buforowego
H38 Niezgodność marki
H42 Zabezp.	przed niskim ciśnieniem
H43 Błąd czujnika strefy 1
H44 Błąd czujnika strefy 2
H62 Błąd przepływu wody
H63 Błąd czujnika niskiego ciśnienia
H64 Błąd czujnika wysokiego ciśnienia
H65 Błąd cyrkul. wody w odszranianiu
H67 Błąd zewnętrznego termistora 1
H68 Błąd zewnętrznego termistora 2
H70 Przegrzanie grzałki wspomagającej OLP
H72 Błąd czujnika zbiornika 1
H74 Błąd komunikacji płyty głównej
H75 Zabezp.	nisk. temp. wody
H76	Błąd komunikacji RC-1 i urządzeniawewnętrznegoBłąd komunikacji RC-1 i RC-2
H90 Błąd komunikacji jedn. wewn. i zewn.
H91 Błąd zabezpieczenia grzałki zbiornika
H95 Błąd zaniku napięcia
H98 Zabezp.	przed wysokim ciśnieniem
H99 Zabezp.	przed zamarzniem jedn. wewn.

Nr błędu	Objaśnienie błędu
F12 Wyłącznik ciśnieniowy akt.
F14 Wolne obroty sprężarki
F15 Błąd blokowania wentyl. silnika
F16 Zabezpieczenie prądowe
F20 Zabezp. przeciążenia sprężarki
F22 Zabezp. przeciążenia modułu tranzystora
F23 Skok prądu stałego
F24 Błąd obiegu czynnika chłodn.
F25 *	1, *2 Błąd zmiany chłodzenie / grzanie
F27 Błąd wyłącznika ciśnieniowego
F29 Przegrzanie na tłoczeniu
F30 Błąd czujnika 2 powrotu wody
F32	Błąd termostatu wewnętrznego RC-1Błąd termostatu wewnętrznego RC-2
F34	Nieszczelność wymiennika ciepła wody wewnętrznej
F35 Błąd komunikacji z licznikiem zewnętrznym
F36 Błąd czujnika temperatury zewn.
F37 Błąd czujnika wody zasilającej
F40 Błąd czujnika temp. na tłoczeniu
F41 Błąd korekcji współczynnika mocy
F42	Błąd czujnika zewnętrznego wymiennika ciepła
F43 Błąd zewn. czujnika odszraniania
F45 Błąd czujnika wody wyjściowej
F46 Odłączenie przekładnika prądowego
F48 Błąd czujnika wyjścia parownika
F49 Błąd czujnika na bypassie
F50 Błąd czujnika wody zasilającej 2
F51 Błąd czujnika wylotu ekonomizera
F52 Błą	d czujnika wlotu obejścia
F95 *	1, *2 Błąd wysokiego ciś. na chłodzeniu

* Niektóre kody błędów mogą nie dotyczyć tego modelu. Aby uzyskać wyjaśnienia, należy się skontaktować z akredytowanym instalatorem. *1 System jest zablokowany w taki sposób, aby funkcjonować bez trybu CHŁODZ.. Blokadę mogą usunąć wyłącznie akredytowani instalatorzy. *2 Wyświetlane wyłącznie przy odblokowanym trybie CHŁODZ. (W sytuacji, gdy dostępny jest tryb CHŁODZ.). Informacje dotyczące, kiedy podłącać adapter sieciowy (część akcesoriów opcjonalnych)

ADVARSEL

Przed użyciem należy sprawdzić bezpieczeństwo przy systemie Air-to-Water. Sprawdzić, czy w pobliżu nie ma ludzi lub zwierząt. Nieprawidłowe działanie spowodowane niezastosowaniem się do instrukcji może spowodować szkody lub obrażenia.  Sprawdź poniższe przed uruchomieniem (wewnątrz pomieszczeń) \- Warunki ustawień harmonogramu. Nieprzewidywalne działanie włączania/wyłączania może spowodować obrażenia u ludzi i zwierząt. Sprawdź poniższe przed uruchomieniem i w trakcie działania (poza pomieszczeniami) \- Jeśli wiadomo, że ktoś jest w pomieszczeniach, należy zawiadomić przed wprowadzeniem nowych ustawień. Pozwoli to uniknąć niespodziewanego szoku u tej osoby i poważnego uszczerbku na zdrowiu w wyniku zmiany działania. \- Nie należy używać tego urządzenia, gdy dziecko, osoba niepełnosprawna lub starsza nie umie obsługiwać tego urządzenia na terenie obiektu. \- Sprawdzać ustawienia i stan działania często. \- Należy zaprzestać korzystania po wyświetleniu kodu błędu, a następnie skonsultować się akredytowanym instalatorem.

Kontroller før bruk

- Ten system może nie działać w przypadku trudnych warunków komunikacji. Należy sprawdzić stan działania na wyświetlaczu po uruchomieniu. W przypadku zdalnej obsługi mogą się zdarzyć następujące sytuacje. - Brak działania, czas operacji nie jest uwzględniony. - System Air-to-Water nie reaguje, gdy jest ustawiony poza obiektami. - Zalecane jest zablokować ekran smartfonu, aby uniemożliwić przypadkowe działanie. - Nie należy używać innego urządzenia do zdalnego sterowania i urządzenia nie zalecane przez autoryzowanego instalatora. - Należy stosować zgodnie z „Warunkami usług” i „Zasadami prywatności” Panasonic Smart Application. - W przypadku długiego nieużywania Panasonic Smart Application należy odłączyć adapter sieciowy od urządzenia.

Informasjon om innsamling og avhending av gamle apparater

 Dotyczy wyłącznie obszaru Unii Europejskiej oraz krajów posiadających systemy zbiórki i recyklingu. Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi/komunalnymi. W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego. Poprzez prawidłowe pozbywanie się zużytych urządzeń elektrycznych i elektronicznych oraz zużytych baterii pomagasz oszczędzać cenne zasoby naturalne oraz zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz na stan środowiska naturalnego. W celu uzyskania informacji o zbiórce oraz recyklingu zużytych urządzeń elektrycznych i elektronicznych oraz baterii prosimy o kontakt z władzami lokalnymi. Za niewłaściwe pozbywanie się tych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.  Dla użytkowników będących przedsiębiorcami na terenie Unii Europejskiej i niektórych innych krajów europejskich Aby pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się z przedstawicielem handlowym lub dostawcą, który udzieli dalszych informacji. [Informacje o usuwaniu odpadów w krajach poza Unią Europejską] Te symbole obowiązują wyłącznie w krajach Unii Europejskiej. Aby pozbyć się tych produktów, należy skontaktować się z lokalnymi władzami lub przedstawicielem handlowymi i poprosić o określenie właściwego sposobu usunięcia produktów.

Takk for at du valgte Panasonic.

Minden más nyelvre történő fordítás referenciának tekintendő, és minden esetben az angol nyelvű változat az irányadó. A kézikönyv ábrái csak magyarázatként szolgálnak, és eltérhetnek a tényleges egységtől. Az ábrák értesítés nélkül változhatnak.

Innholdsfortegnelse

Biztonsági óvintézkedések ......236-237 A távvezérlő gombjai és kijelzője .....238-239 Inicializálás 240 Gyorsmenü 241 A gyorsmenü használata 242-246 Menük 247-251 1 Funkció beállítása .....247-248 1.1 Heti időzítő 1.2 Nyaralási időzítő 1.3 Csendes mód időzítő 1.4 Csendes prioritás 1.5 Szobafütés 1.6 Tartályfűtés 1.7 Sterilizálás 1.8 HMV mód 2 Rendszerellenőrzés 249 2.1 Energiafi gyelés 2.2 Rendszerinformáció 2.3 Hibaelőzmények 2.4 Kompresszor 2.5 Fütöpatron 3 Személyes beállítás 250-251 3.1 Távvezérlő 3.2 Érintési hang 3.3 LCD kontraszt 3.4 Háttérvilágítás 3.5 Háttérfény intenz. 3.6 Óraformátum 3.7 Dátum és idő 3.8 Nyelv 3.9 Feloldási jelszó Hibaelhárítás 252 Információk 253

Sikkerhetstiltak

A személyi sérülés, mások sérülése és egyéb károk elkerülése érdekében, kérjük, tartsa be a következőket: Az alábbi utasítások be nem tartásából fakadó helytelen üzemeltetés az alábbiakban ismertetett súlyosságú károkat okozhatja: Ezek az eszközök nem a széles nyilvánosság általi hozzáféréshez készültek.

ADVARSEL

Ez a jel halált okozó vagy súlyos sérülésre fi gyelmeztet.

FORSIKTIG

Ez a jel sérülésre vagy az eszközben okozott kárra fi gyelmeztet. A követendő utasítások a következő szimbólumok szerint vannak besorolva:  Ez a szimbólum azt jelzi, hogy egy művelet végrehajtása TILOS.  Ezek a szimbólumok KÖTELEZŐEN végrehajtandó műveleteket jelölnek.

ADVARSEL

 Ez áramütést vagy tüzet okozhat. - Ne szerelje szét, és ne módosítsa. - Ne érintse meg nedves kézzel. - Ne törölje át nedves kendővel, és ne mossa le vízzel.  Ezt a berendezést nem használhatják csökkent testi, érzékszervi- vagy mentális képességgel rendelkező személyek (a gyermekeket is ideértve), illetve tapasztalatokkal és ismeretekkel nem rendelkezők, kivéve, ha egy, a biztonságukért felelős személy biztosítja a felügyeletüket, vagy utasításokkal látta el őket a berendezés használatáról. A gyermekeket felügyelni kell, hogy ne játsszanak a berendezésekel. A beszerelést kizárólag a vásárlás helyén, vagy egy szerelőtöl kérje. - Ennek elmulasztása áramütést vagy tüzet okozhat. A CNT-kábel beszerelésekor kapcsolja ki a tápellátást. - Ennek elmulasztása áramütést vagy tüzet okozhat. Csak a megadott alkatrészeket használja a CNT-kábel beszerelésekor, és végezze el helyesen a beszerelést, az utasításokat követve. \- Ennek elmulasztása áramütést vagy tüzet okozhat. Győződjön meg arról, hogy a kábelek megfelelően vannak beszerelve, úgy, hogy ne legyenek kitéve külső erőbehatásoknak. \- Ennek elmulasztása túlmelegedéshez vezethet, ami tüzet okozhat. Hagyja abba a használatot, amint bármilyen problémát vagy meghibásodást észlel, és kapcsolja le a csatlakoztatott berendezések áramellátását. - Ennek elmulasztása füstöt, tüzet, áramütést vagy égési sérülést okozhat. - Példák problémákra és meghibásodásokra: - Égett szag érezhető - Víz vagy idegen tárgy került a berendezés belsejébe - Azonnal kérje a javítást vásárlás helyén, vagy a szerelőtöl.

FORSIKTIG

 A vezetékek és kábelek csatlakoztatása előtt süsse ki a statikus elektromosságot. \- Ennek elmulasztása meghibásodást okozhat. Ellenőrizze előzetesen a következő követelményeket: \- A légkondicionáló nem működhet rendellenesen, például nem változhat a légáramlás. Ügyeljen arra, hogy ne legyen(ek) olyan tárgy(ak), amely(ek) könnyen elmozdulhat(nak) a közvetlenül rá(juk) ható légáramlás miatt. A leesett vagy elmozdult tárgy(ak) veszélyt, például tüzet, sérülést stb. okozhat(nak).

Fjernkontrollens knapper og display

A jelen kézikönyvben látható LCD-kijelző csak tájékoztató jellegű, és eltérhet a tényleges készüléken lévőtől.

Knapper/indikatorer

①A gyorsmenü gombjai ② Vissza gomb Visszatér az előző képernyőre ③ LCD-kijelző (Tényleges – Sötét háttér fehér ikonokkal) ④ A fömenü gombja A funkcióbeállítás ⑤ Be- és kikapcsológomb Elindítja/leállítja a működést Működés jelzője ⑥ Működést közben világít, riasztás közben villog.  Nyomja meg a közepét   Ne viseljen kesztyűt   Ne használjon tollat   Nyílgombok Kiválasztanak egy elemet.  Bevitelgomb Rögzíti a kiválasztott tartalmat.     * A höszivattyúban alapesetben a HÜTÉS mód inaktiv. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell. * Csak akkor jelenik meg, amikor a HÜTÉS mód fel van oldva. (Ez azt jelenti, hogy a HÜTÉS mód elérhető.) Az egyes menüelemek beállításának megkezdése előtt, kérjük, indítsa el a távvezérlőt a működési nyelv és a dátum és idő beállításával. Amikor az áramellátást először kapcsolják be, az automatikusan a beállító képernyő lesz. A menü személyes beállítások részében is beállítható. Várja meg, amíg a kijelző elvégzi az inicializálást. Az inicializáló képernyő után megjelenik a szokásos képernyő. ① Az első BEKAPCSOLÁSKOR a második távvezérlön megjelenik az inicializálási képernyő. ② Miután a szerelő a „Dual” (Kettő) lehetőséget választotta a távvezérlő beállításainál, kérjük, várjon legalább 30 másodpercet, hogy megtörténjen a szinkronizálás a fő távvezérlő (RC-1) és a második távvezérlő (RC-2) között, mielőtt működtetné a második távvezérlőt. *MEGJEGYZÉS: A második távvezérlőn minden gomb le van tiltva, amíg a szinkronizálási folyamat be nem fejeződik. ③ Ezután ez a távvezérlő használatra kész. *MEGJEGYZÉS: Az RC-2 minden beállítási módosítása tükrözödik az RC-1-en, és fordítva. Általában körülbelül 10 másodperc leállás szükséges az RC-1 és RC-2 közötti szinkronizáláshoz. Néha megjelenik az „RC-1 & RC-2 sync. in progress!” (RC-1 & RC-2 szinkronizálása folyamatban!) üzenet, amikor az RC-2 szinkronizálni próbál az RC-1-gyel.  A kezdeti beállítások befejezése után a következő lehetőségekből választhat egy gyorsmenüben, és szerkesztheti a beállításokat.  ① Nyomja meg a gombot a gyorsmenü megjelenítéséhez.   ② Használja a gombokat a menüelemek kiválasztásához. ③ Használja a gombot a funkció be- vagy kikapcsolásához.  A föképernyőre való visszatéréshez, Nyomja meg a vagy a gombot.

Tvang for varmtvann

Válassza ezt az ikont a tartály HMV be- vagy kikapcsolásához. Nyomja meg a ← gombot a választás megerősítéséhez.  - A HMV kényszerítése ki van kapcsolva. - A HMV kényszerítése be van kapcsolva.

Merk:

- A HMV kényszerítése le van tiltva, amikor a Fütés kényszerítése be van kapcsolva. - Amikor a HMV ki van kapcsolva, akkor a működésnek és a módnak vissza kell állnia az előzőleg tárolt állapotra.

Høy effekt-modus

Válassza ezt az ikont a fűtési/hűtési rendszer nagy teljesítményű működéséhez. Nyomja meg a ← gombot a választás megerősítéséhez. (A nagy teljesítményű működés körülbelül egy perccel a ← gomb megnyomása után indul el.)

Megjegyzés:

\- A nagy teljesítményű mód le van tiltva, amikor a működés ki van kapcsolva.

Csendes

Válassza ezt az ikont a halk működéshez. Nyomja meg a ← gombot a választás megerősítéséhez. (A halk működés körülbelül egy perccel a ← gomb megnyomása után indul el.)   Válassza a „Yes” (Igen) lehetőséget. • Válassza a „Yes” (Igen) lehetőséget a < gombokkal. Válasszon az „1”–„6” ütemezések közül. Válassza az „Edit” (Szerkesztés) lehetőséget. \- Ha a „Delete” (Törlés) lehetőséget választja, akkor a kijelölt ütemezésének időzítőbeállítása törölve lesz. Állítsa be az órát és a percet. Válassza ki a csendes mód szintjét.  Megjegyzés: \- Ha az idők átfedésben vannak egy másik ütemezéssel, akkor a „Set time is overlapped!” (A beállított idő átfedésben van!) üzenet jelenik meg a képernyőn.

Fűtés kénysz.

Válassza ezt az ikont a fütés kényszerített bekapcsolásához. Nyomja meg a ← gombot a választás megerősítéséhez. (A kényszerített fűtési mód körülbelül egy perccel a gomb megnyomása után indul el.)  • A kényszerített fűtés ki van kapcsolva. \- A kényszerített fűtés be van kapcsolva.

Megjegyzés:

\- A kényszerített fűtés le van tiltva, amikor a működés be van kapcsolva, és a „Disabled due to operation ON!” (Le van tiltva a bekapcsolt működés miatt!) üzenet megjelenik. Letiltva, mert a működés BE van kapcsolva! [→]Bezárás

Heti időzítő

Válassza ezt az ikont az előre beállított heti időzítő törléséhez (megszakításához) vagy módosításához. Nyomja meg a ← gombot a választás megerősítéséhez.

Válassza a „Yes” (Igen) lehetőséget.

\- Ha a „No" (Nem) lehetőséget választja, akkor a képernyő visszatér a főmenühöz. \- Timer setup (Időzítő beállítása): Válassza a Timer setup (Időzítő beállítása) lehetőséget a heti időzítő beállításához. - Timer copy (Időzítő másolása): Válassza ezt a lehetőséget egy időzítőbeállítás másolásához.

[Példa az időzítő beállítására]

A gombokkal válassza ki, melyik napokat szeretné szerkeszteni. Ha nincs mind a hat ütemezés beállítva, akkor ez a képernyő jelenik meg.  ①Válasszon az „1”–„6” ütemezések közül. ② Állítsa be az időzítő óráját és percét. ③ Válassza az ON (BE) vagy OFF (KI) lehetőséget az időzítőhöz. ④ Válassza ki a működési módot.  • A ∧ ∨ gombokkal válassza ki a működési módot. ⑤ Állítsa be a hőmérsékletet a Zone 1 és 2 (1. és 2. zóna) számára, (ha a rendszere kétzónás beállítással rendelkezik).  ⑥ Állítsa be a tartály hőmérsékletét.

Megjegyzés:

- Az időzítő le van tiltva, amikor a kényszerített fűtés be van kapcsolva, vagy a Fűtés-hűtés kapcsolója engedélyezve van. - Ha beállította a heti időzítőt két zónában, akkor ugyanezeket a lépéseket meg kell ismételni a 2. zónához is.

Jégtelenítés kényszerítése

Válassza ezt az ikont a befagyott csövek jégtelenítéséhez. Nyomja meg a ← gombot a választás megerősítéséhez. (A mód elfogadásakor az alábbi képernyő jelenik meg.) Kérelem elfogadva! [→]Bezárás

Hiba alaphelyzetbe állítása

Válassza ezt az ikont, ha hiba esetén vissza akarja állítani az előző beállításokat. Nyomja meg a ← gombot a választás megerősítéséhez. (A mód elfogadásakor az alábbi képernyő jelenik meg.) Kérelem elfogadva! [→]Bezárás \- Győződjön meg róla, hogy az összes egység ki van kapcsolva, mielőtt ezt a módot választaná, amely a teljes rendszert visszaállítja az előző beállításokra.

A távvezérlő zárolása

Válassza ezt az ikont a távvezérlő zárolásához. Nyomja meg a ← gombot a választás megerősítéséhez. (A mód elfogadásakor az alábbi képernyő jelenik meg.) Szeretné zárolni a távvezérlőt? Igen Nem Válassza a „Yes” (Igen) lehetőséget. (A föképernyő zárolva marad.) \- Ha a „No” (Nem) lehetőséget választja, akkor a képernyő visszatér a főmenühöz.

A távvezérlő zárolásának feloldása

Nyomja meg bármelyik gombot. (A mód elfogadásakor az alábbi képernyő jelenik meg.)  * * * Adjon meg négy számjegyet. (Ha a szám helyes, akkor a képernyő zárolása feloldódik.)

Az elfelejtett jelszó alaphelyzetbe állítása (kikapcsolt képernyő mellett).

Nyomja le egyszerre öt másodpercig a , és gombokat. (A mód elfogadásakor az alábbi képernyő jelenik meg.)  1.A jelszó visszaállít: 0000 2.Távvezérlő feloldva Válassza a „Reset” (Alaphelyzet) lehetőséget. (A képernyő három másodpercre kikapcsol.) Válassza ki a menüket, és végezze el a beállításokat a telepített rendszernek megfelelően. Minden beüzemelési beállítást egy hivatalos forgalmazónak vagy szakembernek kell elvégeznie. Javasolt, hogy a beüzemelési beállítások összes módosítását is egy hivatalos forgalmazó vagy szakember végezze el. - A beüzemelési beállítás után manuálisan lehet módosítani a beállításokat. - A beüzemelési beállítás aktív marad, amíg a felhasználó azt nem módosítja. - A távvezérlön többféle rendszer is beállítható. - A beállítás előtt győződjön meg róla, hogy a működés jelzője ki van kapcsolva. - Ha rosszul van beállítva, akkor előfordulhat, hogy a rendszer nem működik megfelelően. Kérjük, lépjen kapcsolatba egy hivatalos forgalmazóval.  A megjelenítése: A menüelemek kiválasztása: ∧ ∨ < > A kiválasztott tartalom rögzítése:

Menü	Alapértelmezett beállítás	Beállítás lehetőségei / megjelenítése
1 Funkció beállítása
1.1 > Heti időzítő
A heti időzítő beállítása után a felhasználó azt a gyorsmenüböl szerkesztheti.A legfeljebb hat ütemezést állíthat be egy napra.• Le van tiltva, ha a Heat-Cool SW (Fűtés-hűtés kapcsolója) beállítása „Yes” (Igen), vagy ha a kényszerített fűtés be van kapcsolva.	Időzítő beállításaVálassza ki a hét napját, és igény szerint adja meg az ütemezéseket(Idő, Működés be- vagy kikapcsolása / Mód)		Hetidőzítő 10:34de,HV H K Sze Cs P Szo1. 8:00de BE 40°C2. 12:00du BE 24/28°C 40°C3. 1:00du BE 12/10°C↔Nap ↘Minta [-]Szerkeszt
	Időzító másolásaVálassza ki a hét napját
1.2 > Nyaralási időzítő
Energiatakarékosság céljából beállíthat egy nyaralási időtartamot, amikor kikapcsolja a rendszert, vagy alacsonyabb hőfokot állít be.	KI	BEKIKI
	>BE
	A nyaralás kezdete és vége.Dátum és idő		Nyaralás: Vége 10:34de,HÉv/hónap/nap Óra : Perc2022 / 01 / 01 10 : 00 de↔Választ OK [-]
	KI vagy csökkentett hőmérséklet
	• A heti időzítő ideiglenesen letiltható a nyaralási időzítő alatt, de visszaáll a nyaralási időzítő lejárta után.
1.3 > Csendes mód időzítő
Csendes működés a beállított időszakban.Hat ütemezés állítható be.A 0. szint azt jelenti, hogy a mód ki van kapcsolva.	A csendes mód megkezdésének ideje:Dátum és idő		Csendes 10:34de,HMinta Idő Szint1 8:00 de 02 5:00 du 13 11:00 du 3↔Választ [-]Szerkeszt
	A csendesség szintje:0 ~ 3
1.4 > Csendes prioritás
• Csendes üzemmódban a hang vagy a kapacitás előnyben részesítésének kiválasztása.• Ha a hang előnyben részesítése van kiválasztva, a készülék csak csendes állapotban működik.• Ha a kapacitás előnyben részesítése van kiválasztva, a készülék csendes állapotban fog működni, ugyanakkor a szükséges kapacitás biztosítása fog elsőbbséget élvezni.		Hang
1.5 > Szobafűtés
A szobafűtés BE vagy KI értékre történő beállítása.		KI
1.6 > Tartályfűtés
A tartályfűtés BE vagy KI értékre történő beállítása.		KI
1.7 > Sterilizálás
A sterilizálás BE vagy KI értékre történő beállítása.		BE
• Ne használja a rendszert sterilizálás közben a forrázás elkerülése érdekében.• Egy hivatalos forgalmazótól kérdezze meg a helyi törvényeknek és szabályozásoknak megfelelő sterilizálás szintjét.
1.8 > HMV mód (Használati Meleg Víz)
A DHW funkció beállítása Normál vagy Okos üzemmódba.• A Normál mód esetében gyorsabban melegszik fel a tartály. Az Okos üzemmódban hosszabb idő alatt melegszik fel a tartály, kisebb energiafogyasztással.		Standard
A tartályérzékelő felső vagy középső pontra való állításához.• A tartályérzékelő felső pontra történő állításával lelassul a tartály felfűtése, és csökken az energiafogyasztás.Kérjük, állítsa ezt a beállítást a „Center” (Középső) lehetőségre, amikor a forró víz nem elegendő.		Felső
Menü		Alapértelmezett beállítás	Beállítás lehetőségei / megjelenítése
2 Rendszerellenőrzés
2.1 > Energiafi gyelés
	Az energiafelhasználás, a létrehozás vagy a COP jelenlegi és előzménydiagramjai.	JelenKiválasztás és beolvasás	↔ Hónap Üzemmód
		ElőzménydiagramKiválasztás és beolvasás
	• COP= Teljesítmény-együttható.• Az előzménydiagramok esetében az időszak beállítható 1 napra/1 hétre/1 évre.• Beolvasható a fűtés, a *1,*2 hűtés, a tartály és a teljes rendszer energiafelhasználása (kWh).• A teljes teljesítményfelhasználás a 230 V-os váltakozóáramon alapuló becsült érték, amely eltérhet a pontos eszközök által mért értéktől.
2.2 > Rendszerinformáció
	Kiolvashatóak a rendszer hőmérsékleti értékei.	11 elem tényleges rendszerinformációi:Bemenet / Kimenet / Zóna 1 / Zóna 2 / Tartály / Puffertartály / Napkollektor / Medence / COMP frekvencia / Szivattyú ár. seb. / VíznyomásKiválasztás és beolvasás	Rendszer információ 10:34de,H1. Bemenet : 0°C2. Kimenet : 0°C3. Zóna 1 : 0°C4. Zóna 2 : 0°C▼Oldal
2.3 > Hibaelőzmények
	• A hibakódokat a Hibaelhárítás című részben találja.• A legújabb hibakód jelenik meg felül.	Kiválasztás és beolvasás	Hibaelőzmények 10:34de,H1. --2. --3. --4. --[--]Előzmények törlése
2.4 > Kompresszor
	Megjeleníti a kompresszorteljesítményét.	Kiválasztás és beolvasás	Kompresszor 10:34de,H1. Frekvencia : 0 Hz2. (KI-BE) számláló : 03. Teljes üzemidő : 0 ó[→]Vissza
2.5 > Fűtőpatron
	A szobafűtés/tartályfűtés teljes bekapcsolt ideje.	Kiválasztás és beolvasás	Fűtőpatron 10:34de,HTeljes üzemidő: 0ó: 0ó[→]Vissza

1 1 2 Hónap Üzemmód Oldal [←]Elözmények törlése [⊃]Vissza [⊃]Vissza *1 A höszivattyúban alapesetben a HÜTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell. *2 Csak akkor jelenik meg, amikor a HÜTÉS mód fel van oldva. (Ez azt jelenti, hogy a HÜTÉS mód elérhető.)

Menü		Alapértelmezett beállítás	Beállítás lehetőségei / megjelenítése
3 Személyes beállítás
3.1	>Távvezérőlő
	• Egy adott távvezérőtávvezérőszámánakmegjelenítése a beszereléstvégző személy és avégfelhasználó megfelelőtájékoztatása érdekében.• A fő távvezérő RC-1 névenjelenik meg. A másodiktávvezérő RC-2 néven jelenikmeg.	Kiválasztás ésbeolvasás	Távv. 10:34de,H[--]OK
3.2	>Érintési hang
	Be- vagy kikapcsolja aműködési hangot.	BE	KI
3.3	>LCD kontraszt
	Beállítja a képernyőkontrasztját.	3	LCD kontraszt 10:34de,HVálaszt [--]OK
3.4	>Háttérvilágítás
	Beállítja a képernyőháttérvilágításának idötartamát.	1 perc	15 mp 10 perc1 perc
3.5	>Háttérfény intenz.
	Beállítja a képernyőháttérvilágításának fényerejét.	4	Háttérfény intenz. 10:34de,HVálaszt [--]OK
3.6	>Óraformátum
	Beállítja az óra típusát.	am/pm	24 órásVálaszt OK [--]
3.7	>Dátum és idő
	Beállítja a pontos dátumot ésidőt.	Év / hónap / nap / Óra / Perc	Dátum és idő 10:34de,HÉv/hónap/nap Óra : PercVálaszt OK [--]

Menü		Alapértelmezett beállítás	Beállítás lehetőségei / megjelenítése
3.8 > Nyelv
	Beállítja a felső képernyő megjelenítési nyelvét.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Nyelv 10:34de,HNEDERLANDS TÜRKÇE SUOMIMAGYARVálaszt [←]OK
3.9 > Feloldási jelszó
	Négyjegyű jelszó az összes beállításhoz.	0000		Feloldási jelszó 10:34de,HVálaszt [←]OK

 Az alábbiakban láthatja azokat a hibakódokat, amelyek a rendszer nem megfelelő beállítása vagy működése esetén a képernyőn megjelenhetnek. Amikor a képernyőn az alábbi hibakódok egyike látható, akkor hívja fel a távvezérlőben található számot, vagy lépjen kapcsolatba a legközelebbi hivatalos telepítővel. Minden kapcsoló le van tiltva, kivéve a < >es a . Hibaszám Villog

Hibaszám Hiba magyarázata
H12 Kapacitáseltérés
H15 A kompresszor érzékelőjének hibája
H20 Szivattyúhiba
H21 Víznyomáshiba
H22 2. tartálybeli érzékelő hibája
H23 A hűtőközeg érzékelőjének hibája
H27 Szervizszelep hibája
H28 A napkollektor-érzékelő hibája
H31 Az úszömedence érzékelőjének hibája
H36 A puffertartály érzékelőjének hibája
H38 Márkaeltérési hiba
H42 Alacsony nyomású védelem
H43 Az 1. zóna érzékelőjének hibája
H44 A 2. zóna érzékelőjének hibája
H62 Vízáramlási hiba
H63 Az alacsony nyomású érzékelő hibája
H64 A magas nyomású érzékelő hibája
H65 Jégtelenítő víz körforgásának hibája
H67 1. külső termisztor hibája
H68 2. külső termisztor hibája
H70 Tartalékfűtő OLP-hibája
H72 1. tartálybeli érzékelő hibája
H74 Áramkőri kommunikációs hiba
H75 Alacsony vízhőmérsékleti védelem
H76	RC-1 & beltéri kommunikációs hibaRC-1 & RC-2 kommunikációs hiba
H90 Beltéri-kültéri kommunikáció hibája
H91 Tartályfűtés OLP-hibája
H95 Áramcsatlakozás hibája
H98 Nagy nyomású védelem
H99 Beltéri fagyvédelem
F12 Nyomáskapcsoló aktiválva

Hibaszám Hiba magyarázata
F14 Nem megfelelő kompresszorteljesítmény
F15 Ventilátormotor zárolási hibája
F16 Áramvédelem
F20 Kompresszor túlterhelésvédelme
F22 Tranzisztormodul túlterhelésvédelme
F23 DC-feszültségcsúcs
F24 Hűtőközegkör hibája
F25 *	1,*2 hűtési/fűtési ciklus hibája
F27 Nyomáskapcsoló hibája
F29 Alacsony fokú kiáramlás a túlhevítőben
F30 A 2. vízkimenet érzékelőjének hibája
F32	RC-1 belső termosztát hibájaRC-2 belső termosztát hibája
F34 Beltéri vízhőcserélő szivárgása
F35 Külső mérő kommunikációs hibája
F36 A kültéri környezeti érzékelő hibája
F37 A vízbemenet érzékelőjének hibája
F40	A kültéri egység kiáramlási érzékelőjének hibája
F41 A teljesítménytényező-javításának hibája
F42 A kültéri hőcserélő érzékelőjének hibája
F43 A kültéri jégtelenítési érzékelő hibája
F45 A vízkimenet érzékelőjének hibája
F46 A transzformátor leválasztása
F48	A párologtató kimenete érzékelőjének hibája
F49 Az elkerülő kimenete érzékelőjének hibája
F50 2. vízbemenet-érzékelő hibája
F51 Takarékossági kimeneti érzékelő hibája
F52 Elkerülő bemenet-érzékelő hibája
F95 *	1,*2 hűtés nagynyomású hibája

* Egyes hibakódok nem feltétlenül tartoznak az adott modellhez. Ennek tisztázása érdekében forduljon hivatalos forgalmazóhoz. *1 A höszivattyúban alapesetben a HÜTÉS mód inaktív. Ezt a hivatalos telepítők vagy a hivatalos szervizpartnereink aktiválni kell. *2 Csak akkor jelenik meg, amikor a HÜTÉS mód fel van oldva. (Ez azt jelenti, hogy a HÜTÉS mód elérhető.) A hálózati adapter csatlakoztatására vonatkozó információk (opcionális kiegészítő alkatrész)

FIGYELMEZTETÉS

A használat előtt ellenőrizze a biztonságot a levegő-víz rendszer körül. A működés megkezdése előtt győződjön meg róla, hogy emberek és más élőlények nincsenek veszélyben a készülék körül. Az utasítások be nem tartásából származó nem megfelelő működés sérülést és kárt okozhat.  A használat előtt ellenőrizze az alábbiakat (a helyiségen belül) \- Az időzítő beállítása. A váratlan be- és kikapcsolás az emberek és egyéb élölények súlyos sérülését okozhatja. A használat előtt és közben ellenőrizze az alábbiakat (a helyiségen kívülröl) \- Ha tudja, hogy valaki a helyiségben van, akkor kívülröl értesítse az adott személyt az új beállításról, annak végrehajtása előtt. Ezzel elkerülheti a működés megváltozása által az adott személynek okozott ijedtséget és az esetleges súlyos egészségügyi következményeket. \- Kérjük, ne használja a berendezést, ha azt önmagától vezérelni képtelen csecsemő, fizikailag korlátozott vagy idős személy tartózkodik a helyiségben. \- Gyakran ellenőrizze a beállításokat és működési állapotot. \- Állítsa le a működést, ha hibakód jelenik meg, és lépjen kapcsolatba egy hivatalos forgalmazóval vagy szakértővel.

A használat előtt, kérjük, ellenőrizze a következőket

\- Előfordulhat, hogy a rendszer nem használható, ha a kommunikációs körülmények rosszak. A működés után ellenőrizze az „Operation Status" (Működés állapota) lehetőséget az alkalmazáskijelzőn. Távvezérlés esetén a következő körülmények állhatnak fenn. \- A készülék nem használható, a működési időnek nincs hatása. \- A levegő-víz működésnek nincs hatása, amikor azt a helységen kívülről állítják be. \- Javasolt az okostelefon képernyőjének zárolása a nem jogosult használt elkerülése érdekében. \- Ne használjon a hivatalos forgalmazó vagy szakember által jóvá nem hagyott távvezérlőt, kommunikációs vagy üzemeltetési eszközt. \- A Panasonic Smart Application használatára a „Szolgáltatási feltételek” és a „Személyes információk kezelése” vonatkozik. \- Ha hosszabb ideig nem használja a Panasonic Smart Application alkalmazást, akkor válassza le a hálózati adaptert az egységről.

Informasjon til brukere om innsamling og avhending av utrangert utstyr

 Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek A termékeken, a csomagoláson és/vagy a kísérő dokumentumokon szereplő szimbólumok azt jelentik, hogy az elhasználódott elektromos és elektronikus termékeket, szárazelemeket és akkumulátorokat tilos az általános háztartási hulladékkal keverni. Az elhasználódott készülékek, szárazelemek és akkumulátorok megfelelő kezelése, hasznosítása és újrafelhasználása céljából, kérjük, hogy a helyi törvényeknek, megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre. E termékek, szárazelemek és akkumulátorok előírásszerű ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását. Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál. E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.  Az Európai Unióban és egyéb európai országokban lévő üzleti felhasználók számára Ha elektronos és elektronikai berendezést kíván hulladékba helyezni, akkor további információkért, kérjük, lépjen kapcsolatba a kereskedővel vagy beszállítóval. [Információk az Európai Unión kívüli országokban történő hulladékba helyezésröl] Ezek a szimbólumok csak az Európai Unióban érvényesek. Ha hulladékba kívánja helyezni ezeket a termékeket, akkor kérjük, lépjen kapcsolatba a helyi hatóságokkal vagy kereskedővel, és tudakolja meg a hulladékba helyezés megfelelő módját.

English	Manufactured by:Panasonic Corporation1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan	Importer:Panasonic Marketing Europe GmbHAuthorized Representative in EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Germany
Español	Fabricado por:Panasonic Corporation1006, Oaza Kadoma, Ciudad de Kadoma, Osaka 571-8501, Japón	Importador:Panasonic Marketing Europe GmbHRepresentante Autorizado para la UE:Panasonic Testing CentreWinsbergring 15, 22525 Hamburgo, Alemania
Italiano	Fabbricato da:Panasonic Corporation1006, Oaza Kadoma, Città di Kadoma, Osaka 571-8501, Giappone	Importatore:Panasonic Marketing Europe GmbHRappresentante autorizzato nell'UE:Panasonic Testing CentreWinsbergring 15, 22525 Amburgo, Germania
Nederlands	Geproduceerd door:Panasonic Corporation1006, Oaza Kadoma, Kadoma-stad, Osaka 571-8501, Japan	Importeur:Panasonic Marketing Europe GmbHBevoegde vertegenwoordiger in de EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Duitsland
Ελληνικά	Κατασκευάστηκε από:Panasonic Corporation1006, Oaza Kadoma, Πόλη Kadoma, Osaka 571-8501, Iαπωνία	Εισαγωγέας:Panasonic Marketing Europe GmbHΕξουσιοδοτημένος αντιπρόσωπος στην ΕΕ:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Γερμανία
Český	Vyrobil:Panasonic Corporation1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japonsko	Dovozce:Panasonic Marketing Europe GmbHOprávněný zástupce v EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburk, Německo
Français	Fabriqué par:Panasonic Corporation1006, Oaza Kadoma, ville de Kadoma, Osaka 571-8501, Japon	Importateur :Panasonic Marketing Europe GmbHReprésentant autorisé dans l'UE :Panasonic Testing CentreWinsbergring 15, 22525 Hambourg, Allemagne
Deutsch	Hergestellt von:Panasonic Corporation1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan	Importeur:Panasonic Marketing Europe GmbHVertretungsberechtigter in der EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Deutschland
Türkçe	Tarafından Üretilmiştir:Panasonic Corporation1006, Oaza Kadoma, Kadoma Şehri, Osaka 571-8501, Japonya	İthalatçı:Panasonic Marketing Europe GmbHAB Yetkili Temsilcisi:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Almanya
Svenska	Tillverkad av:Panasonic Corporation1006, Oaza Kadoma, Kadoma, Osaka 571-8501, Japan	Importör:Panasonic Marketing Europe GmbHAuktoriserad representant i EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Tyskland
Suomi	Valmistaja:Panasonic Corporation1006, Oaza Kadoma, Kadoma-kaupunki, Osaka 571-8501, Japan	Maahantuoja:Panasonic Marketing Europe GmbHValtuutettu edustaja EU:ssa:Panasonic Testing CentreWinsbergring 15, 22525 Hampuri, Saksa
Norsk	Produsert av:Panasonic Corporation1006, Oaza Kadoma, Kadoma, Osaka 571-8501, Japan	Importör:Panasonic Marketing Europe GmbHAutorisert representant i EU:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Tyskland
Polski	Wyprodukowano przez:Panasonic Corporation1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japonia	Importer:Panasonic Marketing Europe GmbHUpoważniony przedstawiciel w UE:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Niemcy
Magyar	Gyártotta:Panasonic Corporation1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japán	Importör:Panasonic Marketing Europe GmbHHivatalos képviselő az EU-ban:Panasonic Testing CentreWinsbergring 15, 22525 Hamburg, Németország

Country Hotline Phone Number	Country Hotline Phone Numb
Austria 0800 - 700666 Hungary [phone]
Baltic [phone] Netherlands [phone]
Bulgaria [phone] Norway [phone]
Croatia [phone] Poland [phone]
Czech Republic [phone] Spain
Denmark	[phone]
Finland	[phone]
France [phone]	UK/Ireland
Germany	0800 - 2002223

[phone]
Sweden	[phone]
Switzerland	0800 - 001074
[phone]

Website: http://www.panasonic.com © Panasonic Corporation 2022 Printed in China Contact in the UK: Panasonic UK, a branch of Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Berkshire, RG12 1RT AEEE Compliance with Turkey Regulations AEEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR
