MANUAL DE USUARIO CZ-RTW1 PANASONIC

Gracias por comprar un producto Panasonic.

Cualquier traducción a otro idioma será considerada como referencia y prevalecerá la versión en inglés.

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado.

Están sujetas a cambios sin previo aviso.

Contenido

Precauciones de seguridad .....20-21

Botones y pantalla de mando a distancia .....22-23

Inicialización 24

Menú rápido 25

Cómo utilizar el menú rápido 26-30

Menús 31-35

1 Config. de funciones .....31-32

1.1 Temporiz. semanal

1.2 Temporiz. vacaciones

1.3 Temp. modo silenc.

1.4 Prioridad silenciosa

1.5 Calent. sala

1.6 Resistencia depósito

1.7 Esterilización

1.8 Modo ACS

2.1 Monitor de energía

2.2 Info. del sistema

2.3 Historical de errores

2.4 Compresor

2.5 Resistencia

3 Config. personal 34-35

3.2 Sonido de contacto

3.3 Contraste LCD

3.4 Retroiluminación

3.5 Intesidad retroilum.

3.6 Formato de hora

3.7 Fecha y Hora

3.8 Idioma

3.9 Desbloq. contraseña

Localización de averías ....36

Información ....37

Precauciones de seguridad

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente: El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifi ca con las indicaciones siguientes:

Este aparato no está pensado para ser manipulado por el público en general.

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos indican aquellas acciones que son OBLIGATORIAS.

ADVERTENCIA

Esto puede ocasionar descarga eléctrica o ignición.

• No desmonte ni modifi que.
• No lo toque con las manos mojadas.
• No limpie con paños húmedos ni lave con agua.

Esta aplicación no debe ser utilizada por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación en relación al uso del aparato o estén bajo la supervisión de una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato.

Solicite instalación solo al lugar de compra o a un instalador.

• De lo contrario, podría ocasionar descarga eléctrica o ignición.
  Desconecte la alimentación eléctrica cuando instale el cable CNT.
• De lo contrario, podría ocasionar descarga eléctrica o ignición.

Utilice solo las piezas especificadas cuando instale el cable CNT y siga las instrucciones para realizar la instalación correctamente.

- De lo contrario, podría ocasionar descarga eléctrica o ignición.

Asegúrese de que los cables estén instalados correctamente a fin de que las fuerzas externas no los afecten.

- De lo contrario, estos se podrían recalentar y provocar una ignición.

Deje de usarlo ni bien se detecte cualquier problema o fallo y desconecte la alimentación eléctrica a los artefactos.

• De lo contrario, podría ocasionar humo, ignición, descarga eléctrica o quemaduras.

• Ejemplos de problemas y fallos:

• Hay olor a humo

• Hay agua u objetos extraños en su interior
• Solicite reparación de inmediato al lugar donde adquirió el producto o a un instalador.

PRECAUCIÓN

Desconecte cualquier fuente de electricidad estática antes de conectar los cables.

- De lo contrario, podrían ocurrir fallos.

Compruebe los siguientes requisitos por adelantado:

- El aparato de aire acondicionado no debe presentar ninguna anomalía, como por ejemplo, un cambio en el flujo de aire. Asegúrese de que no haya ningún objeto que pueda desplazarse fácilmente debido al flujo de aire que sopla directamente sobre él. Los objetos caídos o movidos pueden causar peligros como incendios, lesiones, etc.

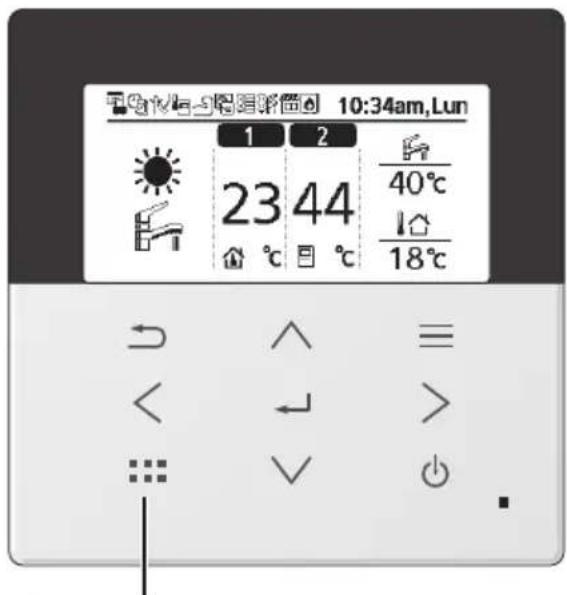

Botones y pantalla de mando a distancia

La pantalla LCD que se muestra en este manual es solo para fi nes instructivos y puede diferir de la unidad real.

Botones / Indicador

①Botón Menú rápido
Botón Atrás
② Vuelve a la pantalla anterior
Pantalla LCD
(Real: fondo oscuro con iconos blancos)
Botón Menú principal
Para ajustar funciones
5 Botón ON/OFF
Arranque/parada de funcionamiento
Indicador de funcionamiento
⑥ Iluminado durante el funcionamiento, destella en estado de alerta

Presionar en el centro

No use guantes

Botones del teclado en cruz

Seleccionan un elemento.

Arriba

Izquierda < Abajo Derecha

Tecla Entrar

Fija el elemento seleccionado.

Pantalla

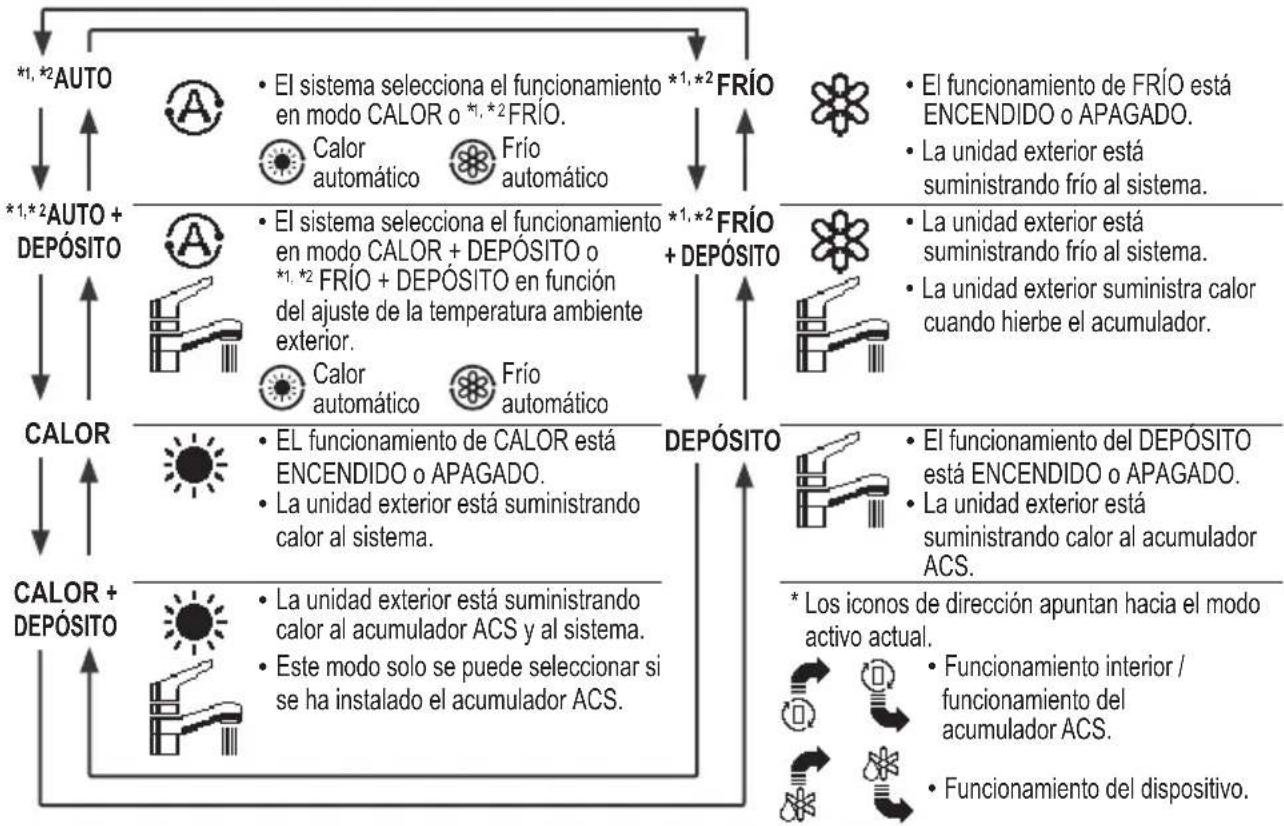

A Selección del modo

    A --> F["*1,*2 AUTO"]
    F --> G["Calor automático"]
    F --> H["FRío automático"]

    G --> I["A"]
    H --> J["Frió automático"]

    I --> K["El sistema selecciona el funcionamiento en modo CALOR o *1,*2 FRÍO."]
    J --> L["El sistema selecciona el funcionamiento en modo CALOR + DEPÓSITO o *1,*2 FRÍO + DEPÓSITO en función del ajuste de la temperatura ambiente exterior."]
    K --> M["El funcionamiento de CALOR está ENCENDIDO o APAGADO. La unidad exterior está suministrando calor al sistema."]
    L --> N["La unidad exterior está suministrando calor al acumulador ACS y al sistema. Este modo solo se puede seleccionar si se ha instalado el acumulador ACS."]

    M --> O["El funcionamiento del DEPÓSITO está ENCENDIDO o APAGADO. La unidad exterior está suministrando calor al acumulador ACS."]

    O --> P["* Los iconos de dirección apuntan hacia el modo activo actual. Funcionamiento interior / funcionamiento del acumulador ACS. Funcionamiento del dispositivo."]

B Iconos de funcionamiento

Muestran el estado de funcionamiento.

El icono de estado se oculta (en la pantalla de desactivar funciones) mientras la funcionalidad esté desactivada excepto con el temporizador semanal.

Estado de funcionamiento vacacional

Zona: termostato de ambiente →Estado del sensor interno

Estado del radiador interior

Estado de bivalencia (Caldera)

Estado del programador semanal

Estado de funcionamiento potente

Estado de la resistencia del acumulador ACS

Estado de funcionamiento silencioso

Control de demanda Estado de SG armado o SHP

Estado de solar

©Temperaturas por cada zona

DHora y día

ETemperatura del acumulador ACS

FTemperatura ambiente exterior

© Iconos del tipo de sensor / modo de ajuste de la temperatura

Temperatura del agua →Curva de compensación

Termostato de habitación →Externo

Temperatura del agua →Directa

Termostato de habitación →Interno

Sólo piscina

Resistencia habit

* El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

* Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible).

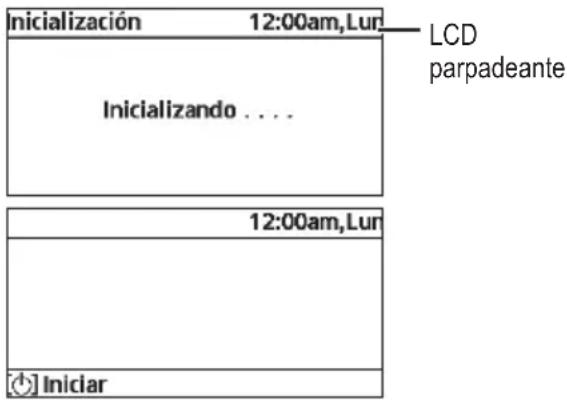

Antes de comenzar con los diversos menús de ajustes, configure el mando a distancia seleccionando el idioma de trabajo e instalando la fecha y hora correctamente.

Cuando se enciende por primera vez, se convierte en la pantalla de configuración automáticamente. También se puede configurar desde la configuración personal del menú.

Espere mientras se inicializa la pantalla. Cuando la pantalla termina de inicializarse, vuelve a la pantalla normal.

① Cuando se encienda por primera vez, aparecerá la pantalla de inicialización en el mando a distancia secundario.
② Después de que el instalador haya seleccionado “Dual” en la confi guración del mando a distancia, espere al menos 30 segundos para que se sincronicen el mando a distancia principal (RC-1) y el mando a distancia secundario (RC-2) antes de utilizar el mando a distancia secundario.

*NOTA: Todos los botones del mando a distancia secundario están desactivados hasta que se completa el proceso de sincronización.

③ Luego, este mando a distancia está listo para usar.

*NOTA: Cualquier cambio de confi guración en el RC-2 se verá refl ejado en el RC-1 y viceversa. Por lo general, se requieren aproximadamente 10 segundos de inactividad para la sincronización entre el RC-1 y el RC-2. En ocasiones, aparecerá un mensaje emergente que dirá “Sincronización RC-1 y RC-2 en curso!” cuando el RC-2 intente sincronizarse con el RC-1.

Inicialización 12:00am,Lur Inicializando . . . LCD parpadeante 12:00am,Lur Iniciar

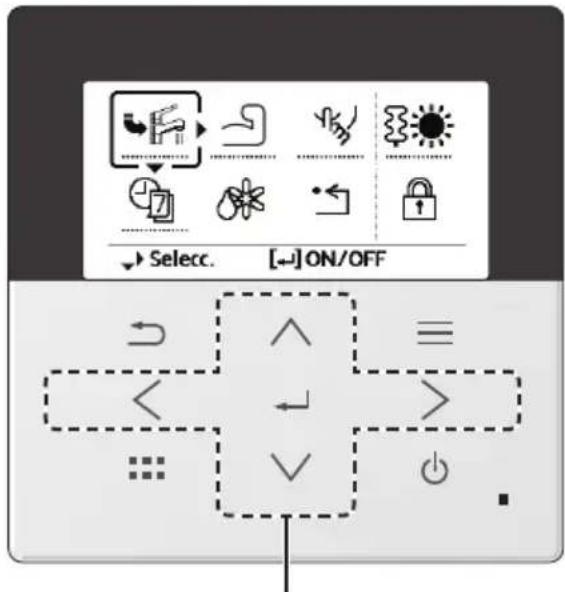

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

① Pulse para mostrar el menú rápido.

② Utilice ∧ para seleccionar un menú.
③ Pulse para activar o desactivar el menú seleccionado.

Menú rápido
	ACS forzado Potente Silencioso					Calefactor forzado
	Temporiz. semanal		Desescarche forzado		Borrar errores B eo R/C
→ Selecc. [←]ON/OFF				Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla.(Estos iconos hacen referencia a cada una de las teclas de selección).

Menú rápido

Para volver a la pantalla principal,

Presione :0.

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confi rmar su selección.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

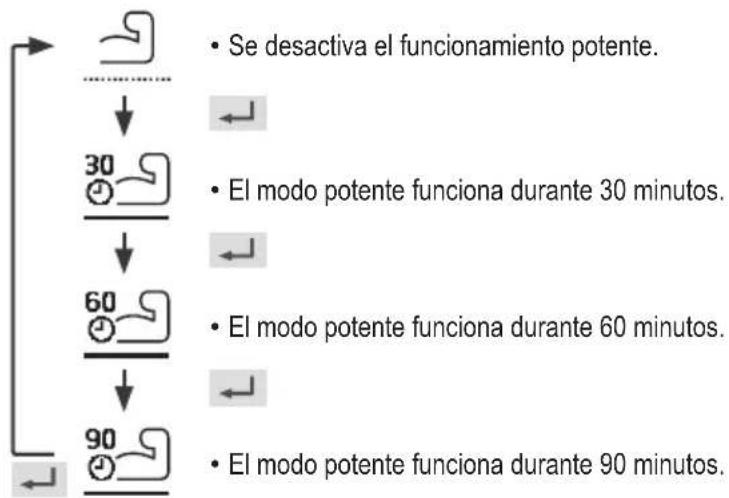

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confi rmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ← ).

Nota:

- El modo potente se desconecta al apagar el sistema.

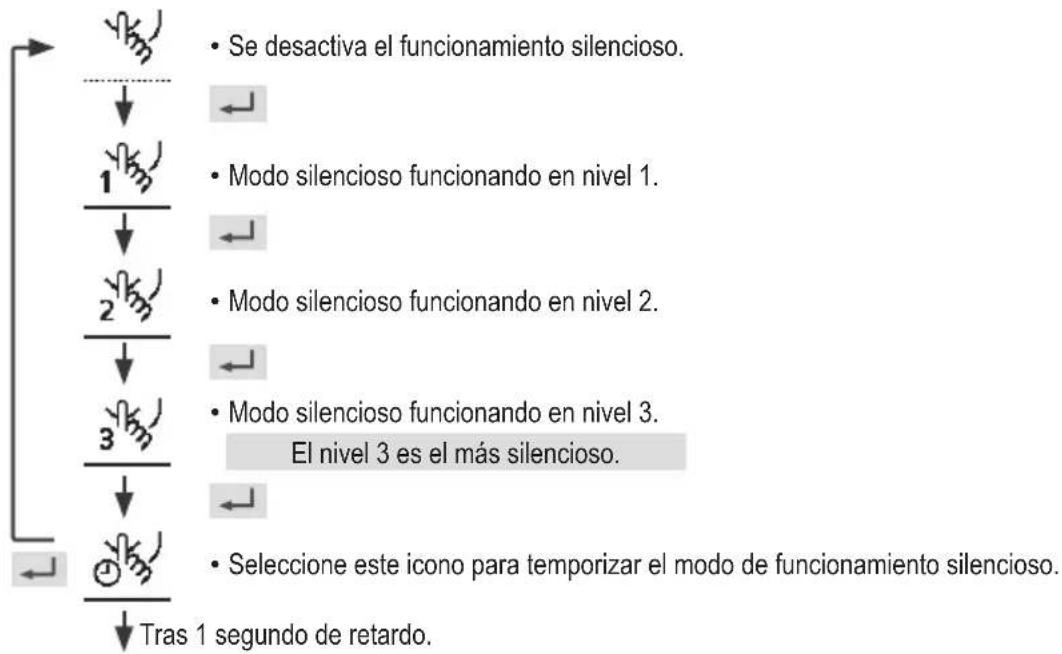

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confi rmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


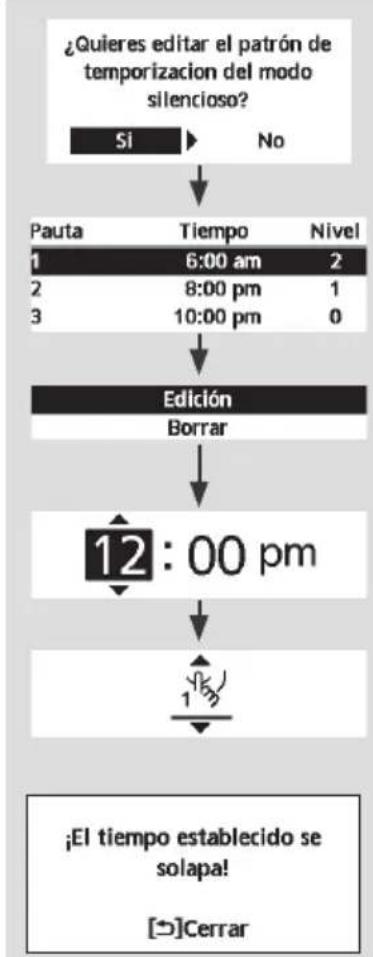


Seleccione "Sí".

- Seleccione "Si" mediante los botones <>

Seleccione el patrón "1" \~ "6".

Seleccione "Edición".

- En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Seleccione el nivel de silencio.

Nota:

- En caso de que coincida en el tiempo con otro patrón, la pantalla mostrará "El tiempo establecido se solapa!".

Calefactor forzado

Seleccione este icono para activar el calefactor forzado.

Pulse ← para confi rmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado)

- Calefactor forzado desactivado.

• Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[→]Cerrar

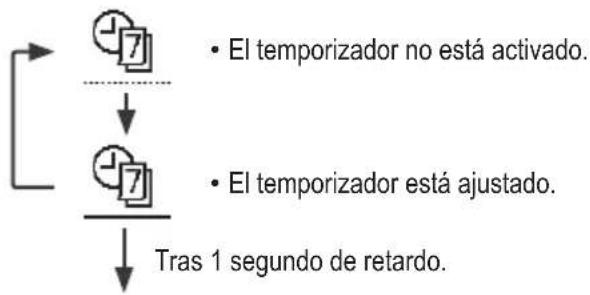

Temporiz. semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confi rmar su selección.

Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

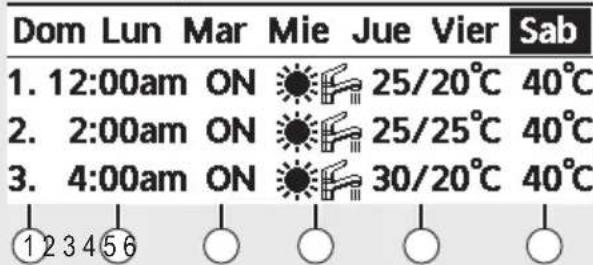

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

A / A / • Seleccione el modo mediante los botones ^ . √

Sabado: Pauta 1: Ajuste T² Zona1 Zona2 ON 25 °C ON 25 °C 45 °C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Desescarche forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloqueo R/C

Seleccionar para bloquear el mando a distancia.

Pulse ← para confi rmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

* * *

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

Pulse, y continuamente durante 5 segundos.

(Al aceptar el modo se mostrará esta pantalla).

1. Password reseteado a 0000

2.Termostato abierto

Seleccione "Reinicio".

(La pantalla se apagará después de 3 segundos.)

Seleccione solo los menús y establezca la confi guración en función del sistema instalado en su hogar. Todos los ajustes iniciales los debe realizar un distribuidor autorizado o un especialista. Se recomienda que cualquier alteración sobre los ajustas de inicio también los realice un distribuidor autorizado o un especialista.

• Tras la instalación inicial podrá ajustar la configuración manualmente.
• La configuración inicial estará activa hasta que la modifique el usuario.
• Es posible utilizar el mando a distancia para múltiples instalaciones.
• Antes de configurar cerciórese de que el indicador de funcionamiento está en OFF.
• El sistema podría no funcionar si se configura de forma incorrecta. Consulte al distribuidor autorizado.

Para mostrar

:

Para seleccionar un menú: ^ ∨ < >

Para confi rmar el contenido seleccionado:

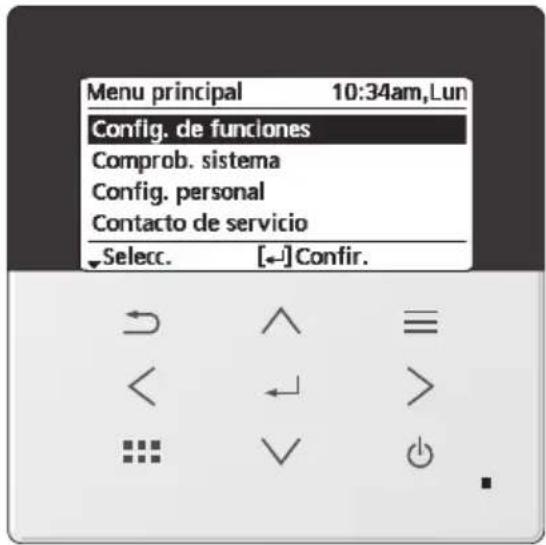

Menu principal 10:34am,Lun Config. de funciones Comprob. sistema Config. personal Contacto de servicio Selec. [←] Confir.

Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
1 Confi g. de funciones
1.1 > Temporiz. semanal
Tras establecer la programación semanal el usuario tiene la posibilidad de editarla mediante el menú rápido. Para establecer hasta 6 patrones de funcionamiento con frecuencia diaria. · Queda deshabilitado al confi gurar el interruptor de frío-calor en “Sí” o si se activa la resistencia forzada.	Confi g. temporizador Seleccione el día y a continuación los patrones que necesite.(Tiempo / Funcionamiento encendido/apagado / Modo)		Temporiz. semanal 10:34am,LunDom Lun Mar Mle Jue Vier Sab1. 8:00am ON 40°C2. 12:00pm ON 24/28°C 40°C3. 1:00pm ON 12/10°C←Día Pauta [-→] Edición
	Copia temporiz. Seleccione el día de la semana
1.2 > Temporiz. vacaciones
Es posible establecer un periodo vacacional durante el que se permite o bien apagar el sistema o bien atenuar la temperatura para ahorrar energía.	OFF	ONOFF
	>ON
	Inicio y final del periodo vacacional. Fecha y hora		Vacaciones: Fin 10:34am,LunAño/Mes/Día Hora : Min/ 01 / 01 10 : 00 am
	Apagado o temperatura atenuada
	El ajuste del programador semanal quedará deshabilitado durante el periodo vacacional, pero se restaurará una vez fi nalizado.		→Selecc. Confir. [-→]
1.3 > Temp. modo silenc.
Para el funcionamiento silencioso durante el período establecido.Se pueden ajustar 6 patrones.El nivel 0 signifi ca modo de apagado.	Hora de inicio silencioso:Fecha y hora		Silencioso 10:34am,LunPauta Tiempo Nivel1 8:00am 02 5:00pm 13 11:00pm 3→Selecc. [-→] Edición
	Nivel de silencio:0 ~ 3
Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
1.4 > Prioridad silenciosa
Para seleccionar la prioridad durante el Modo silencioso entre Sonido y Capacidad.Si se selecciona la prioridad de Sonido, la unidad funcionará solo en condiciones de silencio.Si se selecciona la prioridad de Capacidad, la unidad funcionará en condiciones de silencio, pero dará prioridad a proporcionar la capacidad requerida al mismo tiempo.	Sonido
1.5 > Calent. sala
Para encender o apagar el radiador interior.	OFF
1.6 > Resistencia depósito
Para encender o apagar la resistencia del acumulador ACS.	OFF
1.7 > Esterilización
Para encender o apagar la esterilización automática.	ON
No utilice el sistema durante la esterilización para prevenir quemaduras por agua caliente o el sobrecalentamiento de la ducha.Para determinar los ajustes del nivel de la función de esterilización de acuerdo con las leyes y reglamentos locales, consulte a un distribuidor autorizado.
1.8 > Modo ACS (Agua Caliente Sanitaria)
Para ajustar el modo ACS entre estándar o inteligente.El modo estándar calienta el acumulador ACS en menor tiempo. En cambio el modo inteligente tarda más en calentar el ACS con menor consumo energético.	Estándar
Para establecer el sensor del depósito en la parte superior o en el centro.La selección del sensor del depósito en la parte superior para desacelerar el inicio de la ebullición del depósito y reducir el consumo de potencia.Cambie esta selección a “Centro” cuando no hay sufi ciente agua caliente.	Arriba
2 Comprob. sistema
2.1 > Monitor de energía
Gráfi co de consumo energético, generación o COP actuales o históricos.	ActualSelecionar para mostrar	↔ Mes Modo
	Gráfi cos históricosSelecionar para mostrar
• COP = Coefi ciente de rendimiento.• La graduación del gráfico histórico se selecciona entre 1 día / 1 semana / 1 año.• Es posible mostrar el consumo energético (kWh) de la calefacción, *1,*2 la refrigeración, el acumulador ACS o total.• El consumo eléctrico total es un valor estimado basado en AC 230 V y puede diferir del valor medido con un equipo preciso.
2.2 > Info. del sistema
Muestra toda la información del sistema en cada zona.	Información real del sistema de 11 elementos:Retorno / Impulsión / Zona 1 / Zona 2 / Depósito / Dep. inercia / Solar / Piscina / Frecuencia COMP / Caudal de bomba / Presión de aguaSelecionar para mostrar	Info. del sistema 10:34am,Lun1. Retorno : 0°C2. Impulsión : 0°C3. Zona 1 : 0°C4. Zona 2 : 0°C↓Página
2.3 > Historical de errores
• Diríjase a Solución de problemas para consultar los códigos de error.• El código de error más reciente se muestra al principio.	Seleccionar para mostrar	Historial de errores 10:34am,Lun1. --2. --3. --4. --[→]Borrar Historical
2.4 > Compresor
Muestra el rendimiento del compresor.	Seleccionar para mostrar	Compresor 10:34am,Lun1. frec. de corriente : 0 Hz2. Cont. (OFF-ON) : 03. Tiempo total ON : 0 h[→]Atrás
2.5 > Resistencia
Horas de funcionamiento del calentador de reserva / resistencia del acumulador ACS.	Seleccionar para mostrar	Resistencia 10:34am,LunTiempo total ON: Oh: Oh[→]Atrás

*1 El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.

*2 Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible).

Menú	Confi guración por defecto	Opciones de ajustes / Pantalla
3 Confi g. personal
3.1 >Control remoto n.°
Para mostrar el número del mando a distancia de un determinado mando a distancia para que el instalador y el usuario finalestén bien informados.El mando a distancia principal aparece como RC-1. El mando a distancia secundario aparece como RC-2.	Seleccionar para mostrar		Control remoto n.° 10:34am,LunRC-2[←]Confir.
3.2 >Sonido de contacto
Conecta o desconecta el sonido del teclado.	ON		ONOFF
3.3 >Contraste LCD
Establece el contraste de la pantalla.	3		Contraste LCD 10:34am,LunBajo Alto[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][>
3.4 >Retroiluminación
Ajusta la duración de cada.	1 minuto		Retroiluminación 10:34am,LunOFF 5 minutos15 segs 10 minutos1 minuto[→]Selecc. [←]Confir.
3.5 >Intesidad retroilum.
Ajusta el brillo de retroiluminación de la pantalla.	4		Intesidad retroilum. 10:34am,LunOscuro Claro[←][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][→][>
3.8 > Idioma
Establece el idioma para la pantalla superior.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА	Idioma 10:34am, Lun
		FRANÇAISDEUTSCHITALIANOESPAÑOLSelecc. [←-] Confir.
3.9 > Desbloq. contraseña
Contraseña de 4 dígitos para los ajustes.	0000	Desbloq. contraseña 10:34am, LunSelecc. [←-] Confir.

Localización de averías

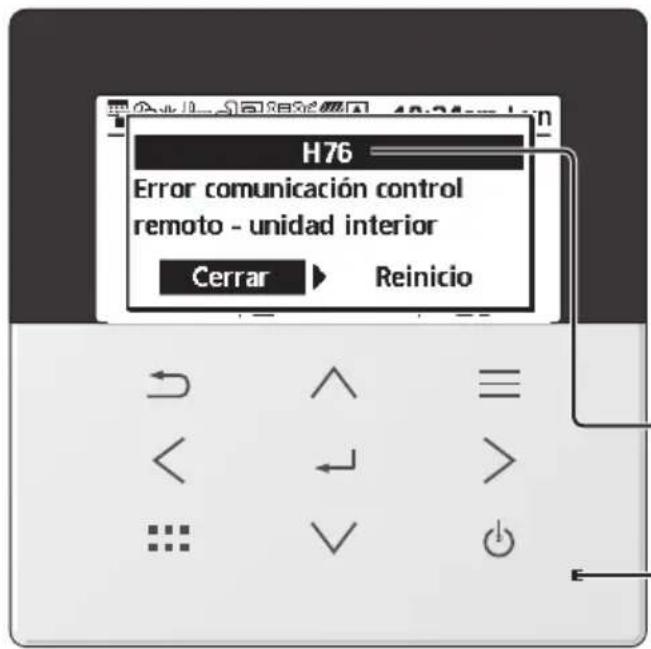

H76 Error comunicación control remoto - unidad interior Cerrar ▶ Reinicio

A continuación encontrará la lista de los códigos de error que puede mostrar la pantalla en caso de aparecer problemas en la confi guración o en su funcionamiento.

Cuando la pantalla muestra un error tal como se muestra abajo, contacte con el número que haya registrado en el mando a distancia o con el instalador autorizado más cercano.

Todos los interruptores están deshabilitados excepto

Código de error

Parpadea

Cód. de error	Explicación del problema
H12	Error de capacidad
H15	Error del sensor de compresor
H20	Error de la bomba
H21	Error de la presión de agua
H22	Error de la sonda del depósito 2
H23	Error del sensor del refrigerante
H27	Error en válvula de servicio
H28	Error del sensor del solar
H31	Error del sensor de la piscina
H36	Error del sensor de depósito de inercia
H38	Error de desajuste de marca
H42	Protección de presión baja
H43	Error sensor zona 1
H44	Error sensor zona 2
H62	Error de caudal de agua
H63	Error del sensor de presión baja
H64	Error del sensor de presión alta
H65	Error de circulación del agua de desescarche
H67	Error de la sonda 1 exterior
H68	Error de la sonda 2 exterior
H70	Error del protector térmico de la resistencia de apoyo
H72	Error de la sonda del depósito 1
H74	Error de comunicación placa eléctronica
H75	Protección T^a agua baja
H76	Error de comunicación del mando a distancia RC-1 e interiorError de comunicación del mando a distancia RC-1 y RC-2
H90	Error comunicación unidad interior - unidad exterior
H91	Error protector térmico resistencia depósito
H95	Error de conexión de alimentación
H98	Protección de alta presión
H99	Prevención de congelación de la unidad interior

Cód. de error	Explicación del problema
F12	Interruptor de presión activado
F14	Rotación anormal del compresor
F15	Error motor ventilador bloqueado
F16	Protección de corriente
F20	Protección de sobrecarga del compresor
F22	Protección de sobrecarga del módulo de transistors
F23	Pico de corriente continua
F24	Error en el ciclo de refrigeración
F25	*1,*2 Error en el ciclo Calor / Frío
F27	Anomalía en el interruptor de presión
F29	Baja descarga de sobrecalentamiento
F30	Error del sensor 2 del agua de impulsión
F32	Error del termostato interior de RC-1Error del termostato interior de RC-2
F34	Fuga en el intercambiador de calor de agua interior
F35	Error de comunicación del contador externo
F36	Error de sensor de Ta ambiente exterior
F37	Error del sensor del agua de retorno
F40	Error del sensor de temperatura de descarga
F41	Anomalía en el factor de potencia
F42	Anomalía en el sensor del intercambiador de calor exterior
F43	Error del sensor de desescarche
F45	Error del sensor temperatura salida del agua
F46	Transformador de corriente desconectado
F48	Anomalía en el sensor de temperatura del evaporador
F49	Error del sensor de salida del bypass
F50	Error del sensor del agua de retorno 2
F51	Error del sensor de salida del economizador
F52	Error del sensor de entrada del bypass
F95	*1,*2 Error de alta presion en refrigeración

* Es posible que algún código de error no se aplique a su modelo. Consulte a un distribuidor autorizado para cualquier aclaración.

*1 El sistema está bloqueado para funcionar sin el modo FRÍO. Sólo pueden desbloquearlo los instaladores o los servicios técnicos autorizados.
*2 Se muestra sólo con el modo FRÍO desbloqueado (Esto quiere decir cuando el modo FRÍO esté disponible).

Información para conectar el adaptador de red (accesorio opcional)

ADVERTENCIA

Antes del uso, verifique la seguridad alrededor del sistema aire-agua. Confirme antes del funcionamiento las personas y demás seres vivos que haya alrededor.

El uso incorrecto por no seguir las instrucciones puede causar daños y averías.

Confirme lo siguiente antes del funcionamiento (en el interior del inmueble)

- Estado de preparación del temporizador. Un encendido o apagado imprevisto puede causar lesiones o daños a las personas y demás seres vivos.

Confirme lo siguiente antes y durante el funcionamiento (en el exterior del inmueble)

• Si hay alguien en el inmueble, avísele desde el exterior de la nueva configuración de funcionamiento antes de ejecutarla. La finalidad de este aviso es evitar que la persona sufra un sobresalto repentino y cualquier problema grave para la salud derivados del cambio de funcionamiento.
• No utilice este aparato cuando en el inmueble se encuentren niños, personas con alguna discapacidad física o ancianos que no puedan manejar el aparato sin ayuda externa.
• Compruebe regularmente la configuración y el estado de funcionamiento.
• Detenga el funcionamiento si aparece un código de error y consulte a un distribuidor o especialista autorizado.

Confirme lo siguiente antes del uso

- Es posible que no se pueda usar el sistema si el estado de comunicación es deficiente. Compruebe el estado de funcionamiento en la pantalla de la aplicación después del funcionamiento. En el funcionamiento remoto puede ocurrir lo siguiente:

• Fallo de funcionamiento, el tiempo de funcionamiento no se refleja.
• El funcionamiento aire-agua no se refleja cuando se configura fuera del inmueble.

- Se recomienda bloquear la pantalla del smartphone para evitar este fallo de funcionamiento.

• No utilice otro dispositivo de control remoto, comunicación o manejo no especificado por un distribuidor o especialista autorizado.
• Utilice el aparato conforme al contrato de “Términos de servicio” y “Gestión de información personal” de Panasonic Smart Application.
• Si no se va a utilizar la app Panasonic Smart Application durante un periodo prolongado de tiempo, desconecte el adaptador de red del dispositivo.

Información para Usuarios sobre la Recolección y Eliminación de aparatos viejos

Solamente para la Unión Europea y países con sistemas de reciclado

Estos símbolos en los productos, su embalaje o en los documentos que los acompañen significan que los productos eléctricos y electrónicos y pilas y baterías usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos y pilas y baterías usadas llévelos a los puntos de recogida de acuerdo con su legislación nacional. En España, los usuarios están obligados a entregar las pilas en los correspondientes puntos de recogida. En cualquier caso, la entrega por los usuarios será sin coste alguno para éstos. El coste de la gestión medioambiental de los residuos de pilas y baterías está incluido en el precio de venta.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Para usuarios empresariales en la Unión Europea y otros países de Europa

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fi n de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.
