PRO-AS 3 6 Li - Skrutrekker Toolson - Gratis bruksanvisning og manual

Produkttype	Trådløs skrutrekker
Merke	Toolson
Modell	PRO-AS 3 6 Li
Motorspenning	3,6 Vdc
Batteritype	Lithium-ion (Li-ion)
Batterikapasitet	1,5 Ah
Ladespenning	6 Vdc
Laderens nettspenning	230-240 V ~ 50 Hz
Ladestrøm	550 mA
Ladetid	3 timer
Tomgangshastighet	200 o/min
Vekt	0,4 kg
Hovedfunksjoner	Skruing og avskruing, fremover/bakover, momentinnstilling i 2 vinkelposisjoner
LED-lampe	Automatisk belysning av arbeidsområdet
Ladeindikator	3 LED (grønn, gul, rød) for batteristatus
Rengjøring	Rengjør med en fuktig klut og mild såpe; ikke bruk aggressive produkter
Vedlikehold	Ingen interne deler krever vedlikehold
Sikkerhet	Hørsels- og øyevern anbefales; bruk på tørre steder; beskyttelse mot dyp utlading
Reservedeler	Bits, chuck (slitasje)
Lagringstemperatur	5 til 30 °C, tørt og mørkt sted
Garanti	60 måneder (unntatt profesjonell bruk)

Ofte stilte spørsmål - PRO-AS 3 6 Li Toolson

Hvordan lader jeg batteriet til skrutrekkeren Toolson PRO-AS 3 6 Li?

Koble laderen til en stikkontakt 230-240V og koble ladekabelen til ladekontakten på skrutrekkeren. Den røde LED-lampen indikerer lading; når den grønne lampen lyser, er ladingen fullført (ca. 3 timer).

Hva betyr LED-ene på ladeindikatoren?

Trykk på indikatorknappen. Tre LED lyser = batteriet fullt; gul og rød LED = tilstrekkelig lading; kun rød LED = batteriet tomt, lad opp.

Hvordan reverserer jeg rotasjonsretningen?

Bruk reversbryteren som sitter over av/på-bryteren. Du kan velge venstre- eller høyrerotasjon. Bytt retning bare når maskinen står stille for å unngå skade på giret.

Hvordan bytter jeg bitset?

Sett rotasjonsbryteren i midtstilling (blokkering). Trekk tilbake låsehylsen, sett inn bitset i holderen, og slipp hylsen for å låse. Trekk i bitset for å kontrollere festet.

Hvordan stiller jeg inn skrumomentet?

Drei momentinnstillingsringen (posisjon 3) når maskinen står stille. Momentet avhenger av materiale og skrue. Når clutchen løser ut med en skranglelyd, er momentet oppnådd.

LED-lampen lyser ikke, hva gjør jeg?

LED-lampen slår seg på automatisk når du trykker på av/på-bryteren. Hvis den ikke lyser, kan batteriet være utladet eller lampen defekt. Lad opp batteriet og kontroller.

Hvilke sikkerhetsinstrukser må jeg følge?

Bruk hørselvern og vernebriller. Bruk apparatet bare på tørre steder. Les alle sikkerhetsinstruksjonene i bruksanvisningen før bruk.

Hvordan vedlikeholder jeg skrutrekkeren?

Rengjør apparatet med en fuktig klut og litt såpe etter hver bruk. Ikke bruk aggressive produkter. Pass på at det ikke kommer vann inni. Ingen intern vedlikehold er nødvendig.

Hvordan oppbevarer jeg skrutrekkeren når den ikke er i bruk?

Oppbevar apparatet og tilbehøret på et mørkt, tørt og frostfritt sted, utilgjengelig for barn. Ideell temperatur er mellom 5 og 30 °C. Bruk originalemballasjen hvis mulig.

Hvordan resirkulerer jeg skrutrekkeren ved endt levetid?

Ikke kast apparatet i husholdningsavfallet. Lever det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk avfall (i henhold til direktiv 2012/19/EU).

BRUKSANVISNING PRO-AS 3 6 Li Toolson

3. Formålsbestemt anvendelse

Samlede svingningstal (vektorsum for tre retninger) beregnet i henhold til EN 60745.

Skruer uden slag

Svingningsemissionstal ah ≤ 2,5 m/s²

Gul og rød diode lyser:

7. Rengøring, vedligeholdelse og reservedelsbestilling

Fare!

8. Bortskaff else og genanvendelse

Recycling-alternativ til tilbagesendelse:

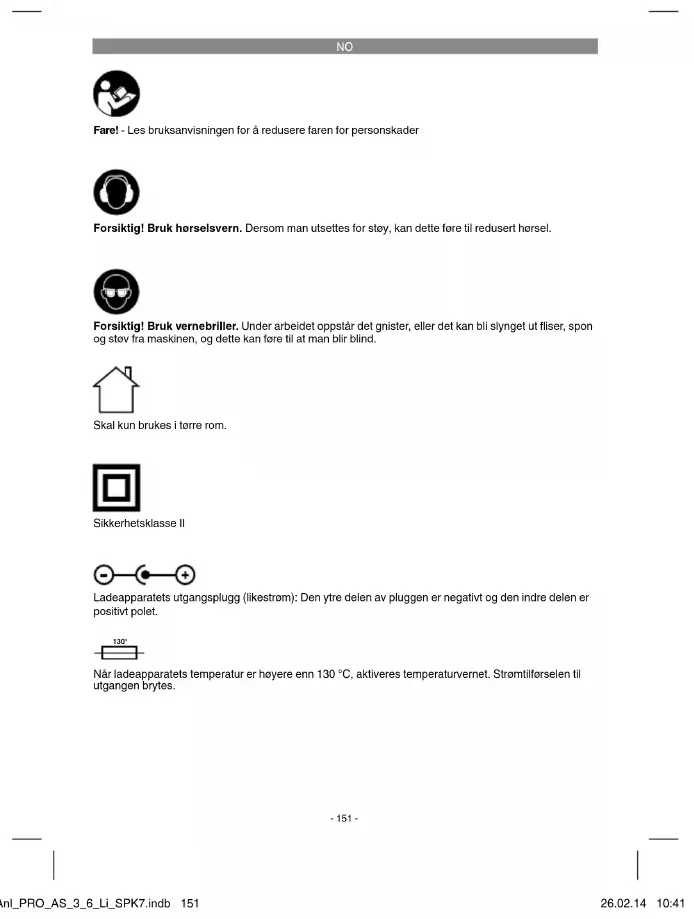

Fare! - Les bruksanvisningen for å redusere faren for personskader

Forsiktig! Bruk hørselsvern. Dersom man utsettes for støy, kan dette føre til redusert hørsel.

Forsiktig! Bruk vernebriller. Under arbeidet oppstår det gnister, eller det kan bli slynget ut fliser, spon og stov fra maskinen, og dette kan føre til at man blir blind.

Skal kun brukes i tørre rom.

Sikkerhetsklasse II

Ladeapparatets utgangsplugg (likestrøm): Den ytre delen av pluggen er negativt og den indre delen er positivt polet.

Når ladeapparatets temperatur er høyere enn 130 °C, aktiveres temperaturvemet. Stromtilførselen til utgangen brytes.

-151-

NO

Fare!

Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og materielle skader. Les derfor nøye iglennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiledningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere.

2. Beskrivelse av maskinen og Innholdet i leveransen

2.1 Beskrivelse av maskinen (fi gur 1/4)

1. Bits-feste
2. Lampe
3. Dreiemomentinnstilling
4. Magnet-skrueholder
5. Indikator for batterikapasitet
6. Bryter for indikator for batterikapasitet
7. Sperrelas
8. Ladetilkopling
9. PA/AV-bryter
10. Vendebryter for venstre-/høyrerotasjon
11. Ladeapparat
12. Ladekabel
13. Låsehylse

2.2 Inkludert i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvittering. Vær i denne forbindelse oppmørksom på garantiyteelsestabellen i serviceinformasjonen helt bak i veiledningen.

• Apne emballasjen og ta maskinen forsiktig ut av emballasjen.
• Fjern forpakningsmaterialet og forpaknings- og transportsikringene (hvis for hånden).
  • Kontroller at leveringen er komplett.
• Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.
• Oppbevar om mulig emballasjen til garantitiden er utløpt.

Fare!

Maskinen og forpakningsmaterialet er ikke leketøy for barn! Barn må ikke leke med plastposene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

• Batteridrevetskrutrekker
• Ladeapparat
• Oversettelse av original bruksanvisning
• Sikkerhetsinstrukser

3. Formålstjenlig bruk

Den batteridrevne skrutrekkeren er egnet til å skru inn og løsne skruer.

Maskinen skal kun brukes til arbeider den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måtte resultere av slik bruk. For slike skader er ene og alene brukeren/den som betjener anlegget ansvarlig.

Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller industriell bruk. Slik bruk er ikke forskriftsmessig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk.

-152-

NO

4. Tekniske data

Spenningsforsyning motor: 3,6 V d.c.

Ubelastet turtall: 200 min-1

Høyre-/venstreomdreining: ......ja

Ladespenning oppladbart batteri: ......6 V d.c.

Ladestrom oppladbart batteri: 550 mA

Nettspenning ladeapparat: .....230-240V\~ 50 Hz

Ladetid: 3 timer

Batteriets kapasitet: 1,5 Ah

Batteritype: li-Ion

Vekt: 0,4 kg

Fare!

Støy og vibrasjoner

Støy- og vibrasjonsverdiene ble målt i samsvar med EN 60745.

Lydtrykknivá L _pA 57 dB (A)

Usikkerhet K_EA 3 dB

Lydeff ektnivå L _Na 68 dB (A)

Usikkerhet K _xx 3 dB

Bruk hørselsvern.

Dersom man utsettes for støy, kan dette fore til redusert hørsel.

Samlede verdier for vibrasjon (vektorsum for tre retninger) målt i samsvar med EN 60745.

Skruing uten slag

Emisjonsverdi for vibrasjoner a_t ≤ 2,924 m/s ^2

Usikkerhet K = 1,5 m/s²

Den angitte emisjonsverdien for vibrasjoner er målt i samsvar med en standardisert kontrollprosedyre og kan endre seg, avhengig av hvordan og til hva elektroverktøyet brukes, og i unntakstilfeller kan emisjonen ligge over angitt verdi

Den angitte emisjonsverdien for vibrasjoner kan brukes for å sammenligne et elektroverktøy med et annet.

Den angitte emisjonsverdien for vibrasjoner kan også brukes til en innledende vurdering av belastningen.

Begrens støyutviklingen og vibrasjonene til et minimum!

• Bruk bare forskriftsmessige maskiner uten skader.
• Vedlikehold og rengjør maskinen med jevne mellomrom.
  • Tilpass din arbeidsmåte maskinen.
  • Overbelast ikke maskinen.
  • Sørg ved behov for å få maskinen undersøkt.
  • Slå av maskinen när den ikke er i bruk.
  • Brukhansker.

Forsiktig!

Resterende risikoer

Selv om du bruker dette elektroverktøyet forskriftsmessig, vil det alltid fi nnes noen resterende risikoer. Følgende risikoer kan oppstå i forbindelse med konstruksjonen til og utførelsen av dette elektroverktøyet:

1. Lungeskader dersom man ikke bruker en egnet støvmaske.
2. Hørselsskader dersom man ikke bruker egnet hørselsvern.
3. Helseskader som kan resultere av vibrasjonene som hånd/arm belastes med, dersom maskinen brukes over et lengre tidsrom, eller dersom den ikke brukes og vedlikeholdes forskriftsmessig.

5. Før igangsetting

Fare!

Det er tvingende nødvendig å lese gjennom disse instruksene før du tar i bruk den batteridrevne skrutrekkeren:

1. Lad bare opp batteripakken med del ladeap- paratet som fulgte med i leveransen
2. Det skal kun brukes forskriftsmessige og egnede skrubits.
3. Når du skrur i vegger og murer, må du først kontrollere om det ligger skjulte strom-, gass- og vannledninger i disse.

NO

6. Betjening

6.1 Lading av batterlet (fi g. 2)

Akkumulatoren er vernet mot dyp utlading. En integrert vernebryter kopler automatisk ut maskinen när batteriet er tomt. I et slikt tilfelle slutter bitsfestet å dreie seg.

Merk! Du må ikke lenger beljene PÅAV-bryteren etter at vernebryteren har slått av maskinen. Det kan føre til skader på akkumulatoren.

Kontroller at den nettspenningen som er angitt på merkeplaten, stemmer overens med den eksisterende nettspenningen. Stikk ladeapparatet inn i stikkontakten og kople ladekabelen til ladekoplingen. Ladeprosessen begynner så snart ladekabelen er koplet til ladeadapteren.

Den røde lysdioden på indikatoren for batterika-pasitet (5) signaliserer at det oppladbare batterlet blir ladet opp. Når ladingen er avsluttet, går den røde lysdioden ut, og den grønne lysdioden begynner å lyse.

Merk! Under ladingen kan håndtaket bli litt varmt. Dette er imidlertid helt normalt.

Dersom det ikke er mulig å lade batteriene, må du vennligst kontrollere

- om det finnes nettspenning på stikkontakten - om kontakten på ladekontaktene til ladeapparatet er upåklagelig.

Dersom det fortsatt ikke er mulig å lade batteriet, må du vennligst sende

- ladeapparatet

- og skrutrekkeren til vår kundeservice.

Med henblikk på å oppnå en lang levetid for batteriet, bør du sørge for å lade batteriet opp igjen i rett tid. Dette er alltid nødvendig dersom du konstaterer at den batteridrevne skrutrekkerens ytelse avtar.

6.2 Dreieretningsbryter (fi gur 3/pos. 10)

Med skyvebryteren over PÅ/AV-bryteren kan du stille inn den batteridrevne skrutrekkerens dreieretning og låse den batteridrevne skrutrekkeren så den ikke kan startes utilsiktet. Du kan velge mellom venstre- og høyreomdreining. For å unngå skader på giret bør dreieretningen kun skiftes når maskinen står stille. Når skyvebryteren står i midtstilling, er PÅ/AV-bryteren blokkert.

6.3 PÅ/AV-bryter (fi gur 3/pos. 9)

Trykk på PÅ/AV-bryteren for å slå på den batteridrevne skrutrekkeren. Slipp PÅ/AV-bryteren løs igjen for å stanse maskinen.

6.4 LED-lampe (fi gur 3/pos. 2)

Lysdioden (2) gjør det i tillegg mulig å belyse stedet for skruingen eller boringen ved dårlige lysforhold. Lysdioden (2) tennes automatisk så snart du trykker inn PÅ/AV-bryteren (9).

6.5 Innstilling av vinkel (fi gur 3+4/pos. 7)

Skrutrekkeren kan forrigles i 2 ulike vinkelinns- tillinger. I denne forbindelse må sperretasten (7) trykkes og skrutrekkeren bringes i ønsket stilling. Slipp deretter sperretasten (7) løs igjen. Forsiktig! Kontroller at skrutrekkeren er låst i den aktuelle vinkelstillingen før du starter maskinen.

6.6 Indikator for batterikapasitet (fi gur 5 / pos. 5)

Fjem den batteridrevne skrutrekkeren fra ladeapparatet eller ladestasjonen.

Trykk på bryteren for indikatoren for batterikapasitet (6). Indikatoren for batterikapasitet (5) signaliserer akkumulatorens ladetilstand ved hjelp av lysdioder i 3 farger.

Alle lysdiodene lyser:

Gul og rød lysdiode lyser:

Det er fortsatt en tilstrekkelig mengde strøm på batteriet.

Rød LED:

6.7 Innstilling av dreiemoment (fi g. 5/pos. 3)

Dreiemomentet for en spesiell skruestørrelse stilles inn med reguleringsringen (3). Dreiemomentet avhenger av flere faktorer:

• av typen og hardheten til det materialet som skal bearbeides.

- av typen og lengden til de skruene som brukes.

• av de krav som stilles til skruforbindelsen.

Når innstilt dreiemoment nås, signaliseres dette ved at koplingen koples fra med en ratsjende lyd. Merk! Reguleringsringen for dreiemoment må bare stilles inn när maskinen er stanset.

NO

6.8 Magnet-skrueholder (fi gur 5/pos. 4)

Skruene kan legges på magnet-skrueholderen, og på den måten er de alltid innen rekkevidde under arbeidet.

6.9 Verktøyskift (fi gur 6)

Advarsel! Sett alltid dreieretningsbryteren i midtstilling når du skal utføre arbeider (f.eks. verk- toyskift, vedlikehold osv.) på den batteridrevne skrutrekkeren.

Trekk låsehylsen (13) tilbake og hold den fast. Stikk en bits (a) inn i bits-festet (1), slipp løs låsehylsen (13).

Kontroller at verktøyet er låst ved å dra i det.

6.10 Skruing:

Du bør helst bruke skruer med selvsentrering (f.eks. Torx-, kryssporskruer). Det er tryggest å arbeide med slike skruer. Pass på at bits og skrue som brukes, har en form og størrelse som stemmer overens med hverandre.

7. Rengjøring, vedlikehold og bestilling av reservedeler

Fare!

Trekk alltid ut nettpluggen när det skal utføres rengjøringsarbeider.

7.1 Rengjøring

• Hold sikkerhetsinnretningene, ventilasjonsåpningene og motorhuset så fri for støv og smuss som mulig. Gni maskinen ren med en ren klut, eller blås den ren med trykkluft med lavt trykk.
• Vi anbefaler å rengjøre maskinen omgående etter bruk.
• Rengjør maskinen med jevne mellomrom med en fuktig klut og litt smøresåpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe delene av kunststoff på maskinen. Pass på at det ikke kan komme vann inn i maskinen. Dersom det trenger vann inn i et elektroverktøy, er det høynet risiko for elektrisk støt.

7.2 Vedlikehold

Det befi nner seg ingen deler som kan vedlikehol- des inne i maskinen.

7.3 Bestilling av reservedeler:

Når man bestiller reservedeler, bør følgende opplysninger angis:

• Maskintype
  • Maskinensartikkelnummer
  • Maskinensidentifikasjonsnummer
• Reservedelsnummeret til den nødvendige reservedelen

Du fi nner aktuelle priser og informasjon under www.isc-gmbh.info

8. Avfallsbehandling og gjenvinning

Ustyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om ligjen, eller den kan føres tilbake til råstoff kretslopet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbehandling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

9. Lagring

Lagre maskinen og tilbehøret på et mørkt, tørt og frostfritt sled som ikke er tilgjengelig for barn. Den optimale lagertemperaturen ligger mellom 5 og 30 °C. Oppbevar elektroverktøyet i originalemballasjen.

NO

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning.

Recycling-altemativ til oppfordring om returnering:

Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en forskriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestandelder som fulgte med utstyret, berøres ikke av dette.

Gjentrykk eller annen mangfoldiggjoring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt när ISC GmbH har gitt sitt uttrykkelige samtykke til dette.

Med forbehold om tekniske endringer

-156-

NO

Serviceinformasjon

VI har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du finner kontaktopplysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell.

Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell.

Kategori Eksempel
Slitedeler* Chuck
Forbruksmateriale/ forbruksdeler* Bitsinnsatser/bor
Manglende deler

Ved mangler eller feil ber vi deg registrere feilen på internettadressen: www.isc-gmbh.info. Sørg for å gi en nøyaktig beskrivelse av feilen, og svar i denne forbindelse alltid på følgende spørsmål:

• Virket maskinen noen gang, eller var den defekt helt fra start av?
• Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?
  • Hvilken feilfunksjon har maskinen etter din mening (viktigste symptom)?
  Beskriv denne feilfunksjonen.

-157-

NO

Garantidokument

Kjære kunde!

Våre produkter er underlagt streng kvalitetskontroll. Dersom denne maskinen en gang likevel ikke skulle fungere forskriftsmessig, beklager vi dette sterkt og ber deg henvende deg til vår kundeservice, under den adresse som er angitt på dette garantikorlet, eller til forhandleren hvor du kjøpte maskinen. Følgende vilkår gjelder for å gjøre gjeldende garantikrav:

1. Disse garantivilkårene regulerer tilleggs-garantiytelser. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.
2. Garantiytelsen dekker kun mangler på maskinen som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at värl utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yrkesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i lapet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.
3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-forskriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkernetsforskriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold.

- Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelastning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned).

- Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

1. Garantitiden gjelder i 60 måneder og begynner å lope fra og med kjøpsdatoen for maskinen. Garantikrav skal gjøres gjeldende for utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantiid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiytelsen. Dette gjelder også ved anvendelse av service på stedet.
2. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettadressen: www.isc-gmbh.info. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en reparert eller en ny maskin.

Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjelder for garantien i henhold til serviceinformasjonen i denne bruksanvisningen.

-158-
