PRO-AS 3 6 Li - Vijačnik Toolson - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo PRO-AS 3 6 Li Toolson v formatu PDF.
| Vrsta izdelka | Brezžični vijačnik |
| Znamka | Toolson |
| Model | PRO-AS 3 6 Li |
| Napajanje motorja | 3,6 V enosmerno |
| Vrsta akumulatorja | Litij-ionski (Li-ion) |
| Kapaciteta akumulatorja | 1,5 Ah |
| Polnilna napetost | 6 V enosmerno |
| Omrežna napetost polnilnika | 230-240 V ~ 50 Hz |
| Polnilni tok | 550 mA |
| Čas polnjenja | 3 ure |
| Hitrost v prostem teku | 200 obr/min |
| Teža | 0,4 kg |
| Glavne funkcije | Vijačenje in odvijačenje, vklop/izklop ter vzvratna vožnja, nastavitev navora v 2 kotnih položajih |
| LED luč | Samodejna osvetlitev delovnega območja |
| Indikator napolnjenosti | 3 LED (zelena, rumena, rdeča) za stanje akumulatorja |
| Vzdrževanje | Čistite z vlažno krpo in blagim milom; ne uporabljajte agresivnih izdelkov |
| Oskrba | Nobenih notranjih delov, ki zahtevajo vzdrževanje |
| Varnost | Priporočena zaščita sluha in oči; uporabljajte v suhih prostorih; zaščita pred globoko izpraznitvijo |
| Nadomestni deli | Nastavki, vpenjalna glava (obraba) |
| Temperatura shranjevanja | 5 do 30 °C, suh in temen prostor |
| Garancija | 60 mesecev (razen za profesionalno uporabo) |
Pogosto zastavljena vprašanja - PRO-AS 3 6 Li Toolson
Vprašanja uporabnikov o PRO-AS 3 6 Li Toolson
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vijačnik v formatu PDF brezplačno! Poiščite svoja navodila PRO-AS 3 6 Li - Toolson in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PRO-AS 3 6 Li znamke Toolson.
NAVODILA ZA UPORABO PRO-AS 3 6 Li Toolson

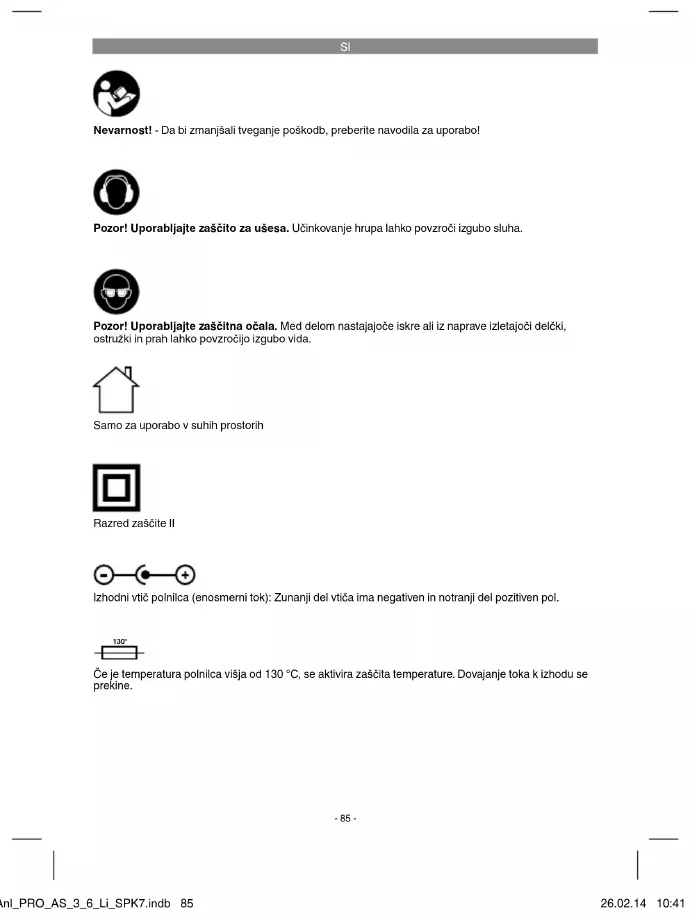

Nevarnost! - Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!
Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.
Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.
Samo za uporabo v suhih prostorih
Razred zaščite II
Izhodni vtič polnilca (enosmerni tok): Zunanji del vtiča ima negativen in notranji del pozitiven pol.
Če je temperatura polnilca višja od 130 °C, se aktivira zaščita temperature. Dovajanje toka k izhodu se prekine.
-85-
SI
Nevarnost!
Pri uporabi naprav je potrebno upošlevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tud ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
1. Varnostni napotki
Odgovarjajoče varnostne napotke lahko prebere- te v priloženi knjižici! Nevarnost!
Preberite varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil ima lahko za posledico električni udar, požar in/ali hude poškodbe. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
2. Opis naprave na obseg dobave
2.1 Opis naprave (Slika 1/4)
- Sprejemni del za nastavke
- Luč
- Nastavitev vrtilnega momenta
- Magnetno držalo za vijake
- Prikaz kapacitete akumulatorja
- Stikalo za prikaz kapacitete akumulatorja
- Tipka za zapahnitev
8.Priključek polnilca - Stikalo za vklop/izklop
- Preklopno stikalo vrtenje v levo/desno
- Polnilnik
- Kabel polnilca
- Zapiralna puša
2.2 Obseg dobave
S pomočjo opisanega obsega dobave preverite, all je artikel popoln. Če deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisni center ali na prodajno mesto, kjer ste napravo kupili, in predložite račun. Upoštevajte preglednico garancijskih storitev ob koncu tega navodila.
- Odprite embalažo in previdno vzemite napravo iz embalaže.
- Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstaja- jo).
• Preverite,če je obseg dobave popoln. - Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.
Nevarnost!
Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušltve in zaužitja takšnih delov materiala!
• Akumulatorskiizvijač
• Polnilnik
• Originalna navodila za uporabo
• Varnostni napotki
3. Predpisana namenska uporaba
Baterijski izvijač je primeren za privijanje in od-vijanje vijakov.
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Proximo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
-86-
SI
4. Tehnični podatki
Napetostno napajanje motorja: ....3,6 V d.c.
Število obratov v prostem teku: ...... 200 min-1
Desni-levi tek: ....ja
Polnilna napetost baterije: 6 V d.c.
Polnilni tok baterije: 550 mA
Omreżna napetost polnilnika: .230-240 V \~ 50 Hz
Čas polnjenja: 3 ur
Zmogljivost akumulatorja 1,5 Ah
Tip akumulatorja: Li-Ion
Teža: 0,4kg
Nevarnost!
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 60745.
Nivo zvočnega tlaka L _pA 57 dB (A)
Uporabljajte zaščito za ušesa.
Hrup lahko povzroči izgubo sluha.
Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 60745.
Emisijske vrednosti tresljajev ah ≤ 2,5 m/s²
Negotovost K = 1,5 m/s²
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.
Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.
Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.
Omejite hrupnost in vibracije na minimum!
• Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo
• Vašnačin dela prilagodite napravi.
- Izključite napravo, ko je ne uporabljate.
• Uporabljajterokavice.
Pozor!
Tudi, će delate s tem električnim orodjem
po predpisih, zmeraj obstaja nekaj ostalih
tveganj. Nastopijo lahko sledeče nevar-
nostl v zvezl s konstrukcijo In Izvedbo tega električnega orodja:
-
Poškodbe pljuč, će ne uporabljate primeme protiprašne zaščitne maske.
-
Poškodbe sluha, će ne uporabljate primerne
zaščite za ušesa.
- Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.
5. Pred uporabo
Nevarnost!
Pred uporabo Vašega baterijskega vrtalnega kla- diva brezpogojno preberite sledeča opozorila:
-
Akumulator polnite samo z dobavljenim polnilnikom.
-
Uporabljajte samo brezhibne in primerne
vijačne nastavke.
- Pri vijačenju v stenah in zidovih preverite položaj zakrite električne, vodovodne in plinske napeljave.
SI
6. Uporaba
6.1 Polnjenje akumulatorja (slika 2)
Akumulator je zaščiten proti popolnemu izpraznjenju. Integrirano zaščitno stikalo avtomatsko izključi napravo, ko se je akumulator izpraznil. Sprejemni del za nastavke se v takšnem primeru več ne obrača.
Opomba! Stikala za vklop/izklop več ne vključujte, ko je zaščitno stikalo napravo izključilo. V nasprotnem lahko pride do poškodbe akumulatorja.
Prevorite, će na tipski podatkovni tablici navedena omrežna električna napetost odgovarja obstoječi omrežni električni napetosti. Priključite polnilac na električno vtičnico in priključite kabel polnilca na priključek polnilca. Postopek polnjenja se začne takoj, ko je kabel polnilca povezani z adapterjem polnilca.
Rdeča LED-lučka prikaza kapacitete (5) signalizira, da se akumulator polni. Ko je poln, rdeča LED-lučka ugasne in prižge se zelena -lučka.
Opomba! Med polnjenjem se lahko ročaj nekoliko segreva, kar pa je popolnoma normalno.
Če polnjenje akumulatorja ne bi bilo možno, pre- verite prosimo:
Če polnjenje akumulatorja še zmeraj ne bi bilo možno, Vas prosimo, da
- polnilnik - in izvijač pošljete naši servisni službi.
Zaradi dolge življenjske dobe akumulatorja morate skrbeti za pravočasno ponovno polnjenje akumulatorja. To je v vsakem primeru potrebno, će ugotovite, da moč baterijskega izvijača popušča.
6.2 Stilkalo za smer vrtenja (silka 3/poz. 10): Z drsnimo stikalom nad stikalom za vklop/izklop lahko nastavite smer vrtenja baterijskega izvijača in baterijski izvijač zavarujete pred nenamernlm vklopom. Lahko izblrate med smerjo vretnja v desno ali levo. Da ni preprećili poškodovanje menjalniškega dela, smete preklapljati smer vrtenja samo v stanju mirovanja naprave. Ko se nahaja drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.
6.3 Stikalo za vklop/izklop (slika. 3/pol. 9)
Za vklop baterijskega izvijača pritisnite na stikalo za vklop/izklop (9). Za zaustavltev spustite stikalo za vklop/izklop.
Lučka as LED (2) omogoča dodatno osvetlitev mesta vijačenja oz. vrtanja. Lučka LED (2) sa-modejno zasveti takoj, ko pritisnete na stikalo za vklop/izklop (9).
6.5 Nastavitev kota (slika 3+4/poz. 7):
Izvijač je mogoče fiksirati v 2 različnih nastavitvah kota. Stisnite zapahnitveno tipko (7) in izvijač spravite v želeni položaj. Potem ponovno spustite tipko za zapahnitev (7).
Pozor! Pred zagonom preverite, ali je izvijač fiksi-ran v ustrezni kotni legi.
6.6 Prikaz kapacitete akumulatorja
(Slika 5/ Poz. 5)
Akumulatorski izvijač odstranite iz polnilca oz. polnilne postaje.
Pritisnite na stikalo za prikaz kapacitete akumulatorja (6). Prikaz kapacitete akumulatorja (5) signalizira stanje napolnjenosti akumulatorja s 3 barvnimi lučkami LED.
Vse lučke LED so prižgane:
Akumulator je do konca napolnjen.
Rumena in rdeča lučka LED sta prižgani: Akumulator je še zadostno napolnjen.
Rdeča lučka LED:
Akumulator je prazen in ga napolnite.
6.7 Nastavitev navora (sl. 5/poz. 3)
Navor za določeno velikost vijaka nastavite na nastavnem obroču (3). Navor je odvisen od več dejavnikov:
- Od vrste in trdote obdelovanega materiala,
• Od vrste in dolzine uporabljanih vijakov, - Od zahtev, ki so potrebne za posamezne vilačne spoje.
Ko je dosežen navor, to signalizira sklopka, ki izstopi z glasnim zvokom.
Opomba! Nastavni obroč za navor nastavite le med mirovanjem.
-88-
SI
6.8 Magnetno držalo za vijake (slika 5/pol. 4) Na magnetno držalo za vijake lahko polagate vija ke, ki jih želite imeti med delom pri roki.
6.9 Menjava orodja (slika 6)
Pozor! Pri vsakem delu na baterijskem izvijaću (npr. menjava orodja; vzdřževanje; itd.) postavite stikalo za smer vrtenja v središčni položaj. Povlecite nazaj in držite zaskočno pušo (13). Nastavek (a) vslavile v sprejemni del za nastlavke (1), spustite zaskočno pušo (13). Preverite zaskočni položaj tako, da poskušate izvleči orodje.
6.10 Vijačenje
Najbolje je, da uporabljate vijake s samocentri- ranjem (npr. Torx, križni utor), kar zagotavlja varno delo. Pazite na to, da se bodo uporabljani nastav- ki in vijaki skladali po obliki in velikosti.
7. Čiščenje, vzdrževanje in naročanje nadomestnih delov
Nevarnost!
Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni kabel.
7.1 Čiščenje
- Zaščilno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
- Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
- Rednočistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v električno napravo povečuje tveganje električnega udara.
7.2 Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.
7.3 Naročanje nadomestnih delov:
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
- Tipnaprave
• Art. številko naprave
• Ident- številko naprave - Številka potrebnega nadomestnega dela Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info
8. Odstranjevanje in ponovna uporaba
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovini in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdolana iz različnih materialov kot npr. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odložite na ustreznem zbirališču, da bo pravilno odstranjena. Če ne poznate primernih zbirališč, se pozanimajte pri svoji občinski upravl.
9. Skladiščenje
Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladišćna temperature je med 5 in 30 °C. Električno orodje shranjujte v originalni embalazi.
SI
-
Samo za dezele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Lastnik električne naprave je alternativno zavezan, da namesto vraćanja sodeluje pri pri strokovno ustreznem recikiliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb
-90-
SI
V vseh državah, kl so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.
Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.
| Kategorija Primer | |
| Obrabni deli* Vpenjalna glava | |
| Obrabni material/ obrabni deli* Nastavki/vrtalnik | |
| Manjkajoči deli |
* ni nujno, da je v obsegu dobavel
Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.isc-gmbh.info. Napako kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:
Odgovorite na naslednja vprašanja:
- Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Kaj na napravi po vašem mnenju ne dela (glavni znak)?
Opišite to napačno delovanje.
-91-
SI
Garancijska listina
Spoštovani uporabnik,
za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden na tej garancijski kartici, ali na prodajno mesto, pri katerem ste kupili napravo. Za uveljavljanje garancijski zebtukrevu valo nepeladnij.
Kin Zantevkov velja naslednje:
- Ti garancijski pogoji urejajo dodatne garancijske storitve. Ta garancija ne vpliva na vase zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
- Garancijske storitve se nanašajo izključno na napake na napravi, ki dokazljivo temeljijo na napaki v materialu ali izdelavi, in jih lahko po izbiri popravimo ali pa napravo zamenjamo.
Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklicno uporabo. Garancijska pogodba tako ne nastane, će napravo v garancijskem obdobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali će je bila izpostavljena obremenitvam, ki so temu enakovredna. - Iz garancije so izvzeti:
- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.
- Škoda na napravl, ki je nastala zaradi nenamenske all nestrokovne uporabe (npr. zaradi preobremenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).
- Skode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne obrabe.
- Garancijsko obdobje traja 60 mesecev in se začne z datumom nakupa naprave. Garancijske zahtevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazito okvaro. Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali menjava naprave ne podaljša garancijskega obdobja, nili ne predstavlja začelka novega garancijskega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja tudi pri servisih na kraju samem.
- Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.isc-gmbh.info. Če sodi okvara v obseg garancijske storitve, vam bomo takoj vrnili popravljeno all novo napravo.
Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s servisnimi informacijami, opisanimi v teh navodilih za uporabo.
