Тип продукт	Безжичен винтоверт
Марка	Toolson
Модел	PRO-AS 3 6 Li
Захранване на двигателя	3,6 V постоянен ток
Тип акумулатор	Литиево-йонен (Li-ion)
Капацитет на акумулатора	1,5 Ah
Напрежение на зареждане	6 V постоянен ток
Мрежово напрежение на зарядното	230-240 V ~ 50 Hz
Ток на зареждане	550 mA
Време за зареждане	3 часа
Скорост на празен ход	200 об/мин
Тегло	0,4 кг
Основни функции	Завиване и развиване, преден/заден ход, регулиране на въртящия момент на 2 ъглови позиции
LED лампа	Автоматично осветление на работната зона
Индикатор за зареждане	3 LED (зелено, жълто, червено) за състоянието на акумулатора
Поддръжка	Почиствайте с влажна кърпа и мек сапун; не използвайте агресивни продукти
Техническо обслужване	Не изисква обслужване на вътрешни части
Безопасност	Препоръчва се защита на слуха и очите; използвайте на сухи места; защита срещу дълбоко разреждане
Резервни части	Наставки, патронник (износване)
Температура на съхранение	5 до 30 °C, сухо и тъмно място
Гаранция	60 месеца (без професионална употреба)

Често задавани въпроси - PRO-AS 3 6 Li Toolson

Как да заредя акумулатора на винтоверта Toolson PRO-AS 3 6 Li?

Свържете зарядното към мрежов контакт 230-240V и свържете захранващия кабел към зарядното гнездо на винтоверта. Червеният LED индикатор показва зареждане; когато светне зеленият, зареждането е завършено (около 3 часа).

Какво означават LED индикаторите за зареждане?

Натиснете бутона за индикация. Три светещи LED = акумулаторът е пълен; жълто и червено LED = достатъчно заряд; само червено LED = акумулаторът е празен, заредете.

Как да обърна посоката на въртене?

Използвайте превключвателя за обратен ход, разположен над бутона за включване/изключване. Можете да изберете ляво или дясно въртене. Сменяйте посоката само при спрял двигател, за да избегнете повреда на предавката.

Как да сменя наставката за завиване?

Поставете превключвателя за посока на въртене в средно положение (блокиране). Издърпайте назад заключващата втулка, поставете наставката в гнездото, след което освободете втулката, за да я заключите. Дръпнете наставката, за да проверите захващането.

Как да регулирам въртящия момент?

Завъртете пръстена за регулиране на въртящия момент (позиция 3) при спрял винтоверт. Въртящият момент зависи от материала и винта. Когато съединителят се изключи с шум на тресчотка, моментът е достигнат.

LED лампата не свети, какво да правя?

LED лампата светва автоматично, когато натиснете бутона за включване/изключване. Ако не свети, акумулаторът може да е разреден или лампата да е дефектна. Заредете акумулатора и проверете.

Какви предпазни мерки трябва да спазвам?

Носете защита за слуха и предпазни очила. Използвайте уреда само на сухи места. Прочетете всички указания за безопасност в ръководството преди употреба.

Как да поддържам винтоверта?

Почиствайте уреда с влажна кърпа и малко сапун след всяка употреба. Не използвайте агресивни продукти. Внимавайте вода да не проникне вътре. Не се изисква вътрешно обслужване.

Как да съхранявам винтоверта, когато не го използвам?

Съхранявайте уреда и аксесоарите му на тъмно, сухо и защитено от замръзване място, недостъпно за деца. Идеалната температура е между 5 и 30 °C. Използвайте оригиналната опаковка, ако е възможно.

Как да рециклирам винтоверта в края на живота му?

Не изхвърляйте уреда в битовите отпадъци. Предайте го в подходящ център за събиране на отпадъци от електрическо и електронно оборудване (съгласно директива 2012/19/EC).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PRO-AS 3 6 Li Toolson

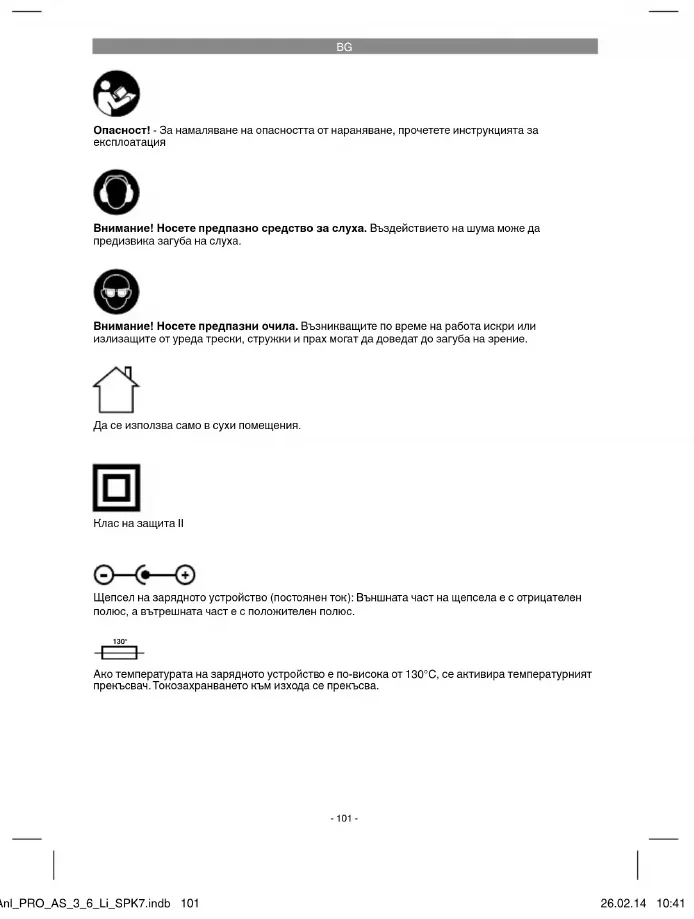

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация

Внимание! Носете предпазно средство за слуха. Въздействието на шума може да предизвика загуба на слуха.

Внимание! Носете предпазни очила. Възниквашите по време на работа искри или излизащите от уреда трески, стружки и прах могат да доведат до загуба на зрение.

Да се използва само в сухи помещения.

Клас на защита II

Щепсел на зарядното устройство (постоянен ток): Външната част на щепсела е с отрицателен полюс, а вътрешната част е с положителен полюс.

Ако температурата на зарядното устройство е по-висока от 130°C, се активира температурният прекъсвач. Токозахранването към изхода се прекъсва.

-101-

BG

Опасност!

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/указания за безопасност. Пазете го добре, за да разолагате с информацията по всяк време. В случай, че трябва да предайте уреда на други лица, моля, предайте им й това упътвано за употреба/указания за безопасност. Ние не поемабе отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Съответните инструкции за безопасност ще намерите в приложената брошура. Опасност!

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или техни наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

1. Дръжка
2. Държач за битовете
3. Фенерче
4. Регулатор на въртящия момент
5. Магнит за винтове
6. Индикатор за заряда на акумулаторната батерия
7. Превключвател за индикатора за заряда на акумулаторната батерия
8. Блокиращ бутон
9. Свързване на зареждането
10. Превключвател за включване/изключване
11. Превключвател за ляв/десен ход
12. Зарядно устройство
13. Кабел на зарядното устройство
14. Блокираща втулка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставна. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пунита на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужането в края на упътването.

• Отворете опаковката и внимателно извадете уреда от опаковката.
- Отстранете опаковъчния материал нанто и опаковъчните/и транспортни осигуровки (ако има такива).
- Проверете дали обемът на доставка е пълен.
- Проверете дали уредът и принадлежностите нямат повреди от транспортиране.
- По възможност запазете опаковката до изтичане на гаранционния срок.

Опасност!

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

• Акумулаторна отвертка
- Зарядно устройство
• Оригинално упътване за употреба
• Указания за безопасна работа

3. Употреба по предназначение

Акумулаторната отвертка е предназначена за завиване и отвиване на винтове.

Машината трябва да се използва само по предназначението й. Всяка по-нататъшна изътн това употреба не е по предназначение. За предизвикани от това щети или наранявания от всякаъв вид отговорност носи потребителят/обслужващото лице, а не производителят.

Моля, имайте предвид, че нашите уреди съгласно предназначението си не са произведени за промишлена, занаятчийска

-102-

BG

или индустриална употреба. Ние не поемаме отговорност, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при равностойни дейности.

4. Технически данни

Захранващо напрежение за двигателя:....3,6 V d.c.

Ляв и десен ход: ____ да

Напрежение при зареждане на

акумулаторнатабатерия:....6Vd.c. Заряден ток на акумулаторната батерия:.....

550 mA

Напрежение на електрическата мрежа

за зарядното устройство: .....230-240V\~ 50 Hz

Време за зареждане:......3 часа

Капацитет на акумулаторната батерия .. 1,5 Ah

Вид на акумулаторната батерия: ..... Li-Ion

Тегло: 0,4 кг.

Опасност!

Шум и вибрация

Стойностите за шум и вибрация са получени съгласно EN 60745.

Ниво на звуково налягане L_3A ..... 57 dB (A)

Колебание K_pA .....3 dB

Ниво на звукова мощност L_ИИ ..... 68 dB (A)

Носете защита за слуха.

Влиянието на шума може да причини загуба на слуха.

Общите стойности на трептения (векторна сума на трите посоки) получени съгласно EN 60745.

Завинтване без удар

Емисионна стойност на вибрациите

ah ≤ 2,5 m/s

Посочената стойност на излъчвани вибрации е измерена по нормиран контролен метод и в зависимости от начина, по който се използва електрическият инструмент, може да се променя, а в изключителни случаи може да превишава посочената стойност.

Посочената стойност на излъчвани вибрации може да се използва за сравнение на един електрически инструмент с друг.

Посочената стойност на излъчвани вибрации може да все използва също за начална оценка на отрицателно влияние.

Ограничете образуването на шум и вибрацията до минимум!

• Използвайте само безупречно

функциониращи уреди.

• Поддържайте и почиствайте уреда

редовно.

• Носете уреда при необходимост за

проверка.

- Изключвайте уреда, ако не се използва.

• Носете ръкавици.

Внимание!

Остатъчни рискове

Дори ако обслужвате този електрически

инструмент съгласно предписанията,

винаги съществуват остатъчни

рискове. Могат да възникнат следните

опасности във връзка с конструкцията

и изпълнението на този електрически

инструмент:

1. Увреждане на белите дробове, ако не се носи подходяща защитна маска против прах.

2. Увреждане на слуха, ако не се носи

1. Увреждания на здравето, резултиращи от вибрациите върху ръката, ако уредът се използва продължително време и не се води и поддържа както трябва.

BG

Преди да започнете да работите с акумулаторната отвертка, задължително прочетете следните указания:

1. Зареждайте акумулаторната батерия само с доставеното зарядно устройство.

2. Използвайте само изправни и подходящи битове.

3. Ногато завивате винтове във вътрешни и външни стени, трябва да ги проверите за скрити електрически кабели, газопроводи и водопроводи.

6. Обслужване

6.1 Зареждане на акумулаторната батерия (фигура 2)

Акумулаторната батерия има защита срещу пълно разреждане. Интегриран защитен прекъсвач изключва уреда автоматично, когато акумулаторната батерия се разреди. Държачът за битовете спира да се върти.

Предупредителна бележка! Не натискайте превключвателя за вкл./изкл., когато защитният прекъсвач изключи уреда. Това може да доведе до повреди на акумулаторната батерия.

Сравнете, дали посоченото върху фирмената табелка с данни мрежово напряжение съвпада с наличното мрежово напряжение. Поставете зарядното устройство в контакта и свържете зареждация кабел с извода за зареждане. Процесът на зареждане започва щом като зареждацият кабел се свърже с зарядния адаптор.

Червеният LED индикатор за заряда на акумулаторната батерия (5) сигнализира, че акумулаторната батерия се зарежда. След като зареждането приключи, червеният LED индикатор изгасва и светва зеленият LED индикатор.

Предупредителна бележка! По време на зареждането дръжката може да се загрее малко. Това е нормално.

Ако акумулаторната батерия не може да се зареди, проверете:

дали има напрежение в контакта;

• дали е налице изправна връзка със зарядните контакти на зарядното устройство.

Ако акумулаторната батерия отново не може да се зареди, моля изпратете

• зарядното устройство

• и акумулаторната отвертка на сервизната ни служба.

За да удължите експлоатационния период на акумулаторната батерия, трябва да я презареждате навреме. Това е необходимо, когато констатирате, че мощността на акумулаторната отвертка намалява.

6.2 Превключвател за посоката на въртене (фигура 3, позиция 10)

С пъзгация превключател над превлючателя за включване/изключване можете да настроите посоката на въртене на акумулаторната отвертка и да защитите уреда от нежелано включване. Можете да избирате между ляв и десен ход. За да се избегне поврендане на предавателния механизмъм, посоката на въртене трябва да се сменя само при изключен уред. Ако пъзгацияит превключател е в средна позиция, бутоньт за включване/изключване е блокиран.

6.3 Превключвател за включване/

изключване (фигура 3, позиция 9)

За да включите акумулаторната отвертка, натиснете превключвателя за включване/изключване. За да изключите уреда, отпуснете превключвателя.

LED фенерчето (2) осигурява допълнително осветление на мястото, където завинтвате или пробивате. LED фенерчето (2) светва автоматично, когато натиснете превключвателя за включване/изключване (9).

6.5 Настройване на ъгъла

Акумулаторната отвертка може да се фиксира в два различни ъгъла. За целта натиснете блокиращия бутон (7) и поставете уреда в желаната позиция. След това освободете блокиращия бутон (7).

Внимание! Преди да включите уреда, проверете дали уредът е фиксиран в съответното положение.

BG

Извадете акумулаторната отвертка от зарядната станция/зарядното устройство.

Натиснете превключвателя за индикатора за заряда на акумулаторната батерия (6). Индикаторът за заряда на акумулаторната батерия (5) сигнализира степента на зареденост на батерията чрез 3 цветни LED индикатора.

Всички LED индикатори светят: Акумулаторната батерия е заредена изцяло. Светят жълтият и червеният LED индикатор: Акумулаторната батерия има достатъчен остатьчен заряд.

Червен LED индикатор: Акумулаторната батерия е разредена. Заредете батерията.

6.7 Настройване на въртящия момент (фигура 5, позиция 3)

Настройката на въртящия момент за определен размер на винта се извършва чрез регулиращия пръстен (3). Въртящият момент зависи от няколко фактора:

• от вида и твърдостта на обработвания материал.
• от вида и дължината на използваните винтове,
• от изискванията за винтовото съединение.

Достигането на въртящия момент се сигнализира чрез прищракващо освобождаване на съединителя.

Предупредителна бележка! Настройвате регулиращия пръстен за въртящия момент само при изключен уред.

6.8 Магнит за винтовете (фигура 5, позиция 4)

Върху магнита можете да поставите винтовете, които ще използвате по време на работа.

6.9 Смяна на накрайник (фигура 6)

Предупреждение! При всякакви работи по акумулаторната отвертка (например смяна на накрайник, поддръжка и др.) поставете регулатора за въртящия момент в средно положение.

Дръпнете назад блокиращата втулка (13) и я фиксирайте.

Пъхнете бита (а) в държача (1) и освободете блокиращата втулка (13). Дръпнете накрайника, за да проверите дали е фиксиран.

6.10. Завинтване

Препоръчително е да използвате самоцентриращи се винтове (например Тогх, винтове с кръстообразен шлиц). Това гарантира безопасна работа. Проверете дали използваният бит и винтът имат еднаква форма и големина.

7. Почистване, поддръжка и поръчка на резервни части

Опасност!

Преди всички дейности по почистване издърпвайте щепсела.

7.1 Почистване

• По възможност поддържайте защитните устройства, вентилационните прорези и корпуса на двигателя без прах и замърсявания. Почистете уреда с чиста кърпа или го обдухайте със сгъстен въздух при ниско налягане.
• Препоръчваме Ви да почиствате уреда директно след всяка употреба.
• Почивайте уреда редовно с влажна кърпа и малко калиев сапун. Не използвайте почиствации препарати или разтворители; те могат да разрядт пластмасовите части по уреда. Внимаайте за това във вътрешността на уреда да не попадне вода. Проникването на вода в електроuredа увеличава риска от електрически удар.

7.2 Поддръжка

Във вътрешността на уреда няма други части, които изискват поддръжка.

7.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

• Типуред
• Артикулен номер на уред
• Идентификационен номер на уред
• Номер на необходимата резервна част
Актуални цени и информация ще откриете на www.isc-gmbh.info

BG

8. Екологосъобразно

отстраняване и рециклиране

Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се prerаботы. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмася. Не изхвъръляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищокен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

9. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране в между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната му опаковка.

-106-

BG

Само за страни от ЕС

Не изхвърляйте електроинструментите при битовите отпадъци!

Съгласно Европейската директива 2012/19/ЕО за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба.

Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост.

Старият уред за цепта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти.

Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК ГмбХ/.

Запазено е правото за извършване на технически промени

-107-

BG

Информация относно обслужването

Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чивто контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всяканъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи.

Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износяване или такова вследствие на употребата им респ. следните части са необходими като консумативи.

Категория Пример
Износващи се части*	Патронник
Консумативни материали/консумативи*	Бит-накрайници/саредла
Липсващи части

* Не се включват задължително в доставения комплект!

При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www.isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

• Уредът работил ли е вече или дефектът се е проявил в самото начало?
- Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?
• Според Вас в какво се състои дефектът на уреда (основна индикация)?
Опишете дефекта.

-108-

BG

Гаранционна карта

Уважаеми клиенти,

нашите продукти подлежат на строг качествен контрол. В случай, че въреки това този уред някога не функционира безупречно, то много съкаляваме за това и Ви молим да се обърнете към нашата сервисна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда. Относно предявяването на гаранционни претенции е в сила следното:

1. Тези гаранционни условия уреждат допълнителни гаранционни услуги. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.
2. Гаранционната услуга обхваща само недостатци по уреда, които доказуемо се дължат на производствен или отнасящ се до материала дефект и по наш избор се ограничава до отстраняваното на такива недостатци по уреда или до подмягната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.
3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употребре (като напр. посредством свързване към неправилно мрежово линейно напряжение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на аномрални условия, характерни за околната среда или поради липсваща поддръжка и обслужване.

- Щети по уреда, възникнали вследствие на непозволена или профессионально некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане).

- Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

1. Гаранционният период възлиза на 60 месяца и залочва да тече от датата на покупка на уреда. Гаранционни претенции следва да се предявяват преди изтиcanето на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резерани части. Това важи също при ползването на сервисно обслужване на място.

2. За да предявите Вашите гаранционни права, съобщете, моля, за дефектния уред на: www.isc-gmbh.info. Ако нашата гаранционна услуга обхваща дефекта на уреда, то незабавно ще получите поправен или нов уред.

По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба.

-109-

BA

BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
