Produkttype	Trådløs skruemaskine
Mærke	Toolson
Model	PRO-AS 3 6 Li
Motorspænding	3,6 V DC
Batteritype	Lithium-ion (Li-ion)
Batterikapacitet	1,5 Ah
Ladespænding	6 V DC
Opladerens netspænding	230-240 V ~ 50 Hz
Ladestrøm	550 mA
Ladetid	3 timer
Tomgangshastighed	200 omdr./min
Vægt	0,4 kg
Hovedfunktioner	Skruning og afskruning, frem/tilbage-kørsel, momentindstilling på 2 vinkelpositioner
LED-lys	Automatisk belysning af arbejdsområdet
Batteristatusindikator	3 LED (grøn, gul, rød) til batteristatus
Rengøring	Rengør med en fugtig klud og mild sæbe; brug ikke aggressive rengøringsmidler
Vedligeholdelse	Ingen interne dele kræver vedligeholdelse
Sikkerhed	Høreværn og beskyttelsesbriller anbefales; brug kun på tørre steder; beskyttelse mod dybdeafladning
Reservedele	Bits, spændpatron (slid)
Opbevaringstemperatur	5 til 30 °C, tørt og mørkt sted
Garanti	60 måneder (undtagen professionel brug)

Ofte stillede spørgsmål - PRO-AS 3 6 Li Toolson

Hvordan oplader jeg batteriet på Toolson PRO-AS 3 6 Li?

Tilslut opladeren til en 230-240 V stikkontakt og tilslut ladekablet til skruemaskinens ladeport. Den røde LED-indikator angiver opladning; når den grønne LED tænder, er opladningen færdig (ca. 3 timer).

Hvad betyder LED'erne på batteristatusindikatoren?

Tryk på indikatorknappen. Tre lysende LED'er = batteri fuldt; gul og rød LED = tilstrækkelig ladning; kun rød LED = batteri tomt, genoplad.

Hvordan skifter jeg rotationsretningen?

Brug vendekontakten over tænd/sluk-knappen. Du kan vælge venstre- eller højregang. Skift kun retning, når maskinen står stille, for at undgå beskadigelse af gearet.

Hvordan skifter jeg skruebits?

Sæt vendekontakten i midterposition (blokering). Træk spændepatronens muffe tilbage, isæt bitsen i holderen, slip muffen for at låse. Træk i bitsen for at kontrollere fikseringen.

Hvordan indstiller jeg skruemomentet?

Drej momentindstillingsringen (position 3) når maskinen står stille. Momentet afhænger af materialet og skruen. Når koblingen afbryder med en skratten, er momentet nået.

LED-lyset tænder ikke, hvad gør jeg?

LED-lyset tænder automatisk, når du trykker på tænd/sluk-knappen. Hvis det ikke tænder, er batteriet måske afladet, eller lyset er defekt. Oplad batteriet og kontroller.

Hvilke sikkerhedsinstruktioner skal jeg følge?

Bær høreværn og sikkerhedsbriller. Brug kun apparatet på tørre steder. Læs alle sikkerhedsanvisninger i vejledningen før brug.

Hvordan vedligeholder jeg skruemaskinen?

Rengør apparatet med en fugtig klud og lidt sæbe efter hver brug. Brug ikke aggressive rengøringsmidler. Sørg for, at der ikke trænger vand ind. Ingen intern vedligeholdelse er nødvendig.

Hvordan opbevarer jeg skruemaskinen, når den ikke er i brug?

Opbevar apparatet og tilbehør på et mørkt, tørt og frostfrit sted, utilgængeligt for børn. Den ideelle temperatur er mellem 5 og 30 °C. Brug original emballage om muligt.

Hvordan bortskaffer jeg skruemaskinen ved endt levetid?

Smid ikke apparatet i husholdningsaffaldet. Aflever det på en passende genbrugsstation til genbrug af affald fra elektrisk og elektronisk udstyr (i henhold til direktiv 2012/19/EU).

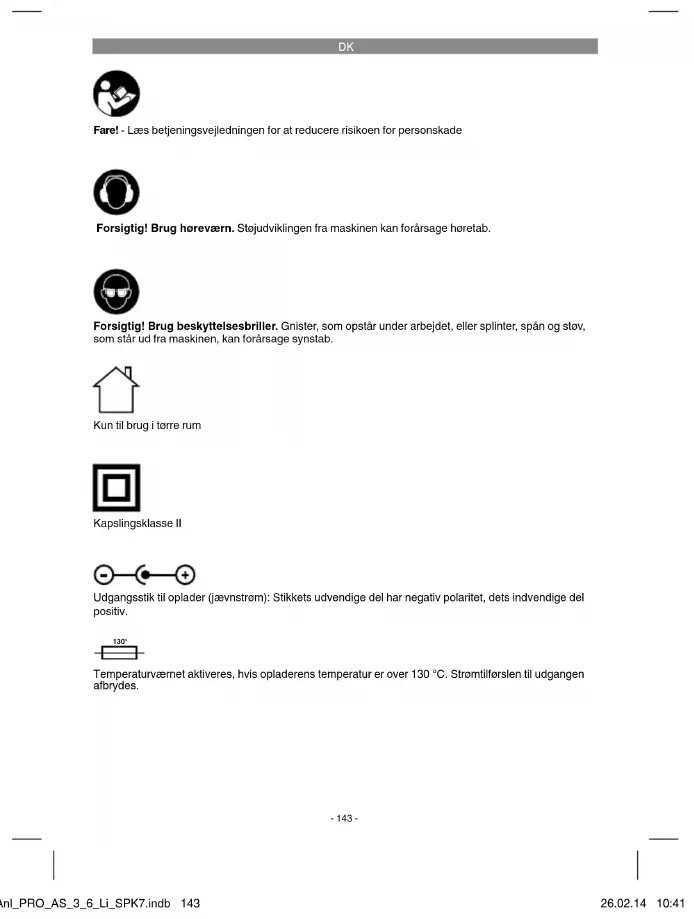

BRUGSANVISNING PRO-AS 3 6 Li Toolson

Forsigtig! Brug høreværn. Stojudviklingen fra maskinen kan forårsage høretab.

Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

Udgangsstik til oplader (jævnstrøm): Stikkets udvendige del har negativ polaritet, dets indvendige del positiv.

Temperaturværnet aktiveres, hvis opladerens temperatur er over 130 °C. Strømtillførslen till udgangen afbrydes.

-143-

DK

Fare!

Ved brug af el-værktøj er der visse sikkerhedsforanstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor betjeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejledningen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lado betjeningsvejledningen / sikkerhedsanvisningerne følge med værktojet, hvis du overdrager det til andre. Vi fraskriver os athvort ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvisningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige anvisninger. Følges anvisningerne, navnlig sikkerhedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

2. Produktbeskrivelse og leveringsomfang

2.1 Produktbeskrivelse (fi g. 1/4)

1. Bitholder
2. Lampe
3. Indstilling af drejningsmoment
4. Magnet-skrueholder
5. Batteri-kapacitetsindikator
6. Knap batteri-kapacitetsindikator
7. Låseknap
8. Ladetilslutning
9. Tænd/Sluk-knap
10. Omskifter venstre-/højregang
11. Oplader
12. Ladekabel
13. Låsemuff e

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leveringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecenter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op-

mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

• Abn pakken, og tag forsigtigt maskinen ud af emballagen.
• Fjern emballagematerialet samt emballage-/ og transportsikringer (hvis sådanne forefin- des).
  • Kontroller, at der ikke mangler noget.
• Kontroller maskine og tilbehør for transportskader.
• Opbevar så vidt muligt emballagen indtil garantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke legetoj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

• Akku-skruemaskine
• Oplader
  • Original betjeningsvejledning
  • Sikkerhedsanvisninger

Akku-skruemaskinen er beregnet til i- og udskruning af skruer.

Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller lignende øjemed.

DK

4. Tekniske data

Spændingsforsyning motor: 3,6 V d.c.

Omdrejningstal, ubelastet: 200 min ^-1

Højre-/venstregang: ....Ja

Ladespænding akkumulatorbatteri: ......6 V d.c.

Ladestrom akkumulatorbatteri: ....550 mA

Netspænding oplader: ......230-240V\~ 50 Hz

Ladetid: 3 t

Akkubatteriets kapacitet 1,5 Ah

Akkumulatorbatteri, type: Li-Ion

Vægt: 0,4 kg

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til

EN 60745.

Lydtryksniveau L _μ4 57 dB(A)

Usikkerhed K_na 3 dB

Lydeff ektniveau L _50 68 dB(A)

Usikkerhed K _wa 3 dB

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø-

retab

Usikkerhed K = 1,5 m/s²

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi.

Det angivne svingningsemissionstal kan anven-

des til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også anvendes til en indledende skønsmæssig vurdering af den negative påvirkning.

Støjudvikling og vibration skal begrænses til

et minimum!

• Brug kun intakte og ubeskadigede maskiner.

• Vedligehold og rengør maskinen med jævne

mellemrum.

• Tilpas arbejdsmåden efter maskinen.
  • Overbelast ikke maskinen.
• Lad i givet fald maskinen underkaste et efter-syn.
  • Sluk maskinen, när den ikke benyttes.
  • Bærhandsker.

Forsigtig!

Tilbageværende risici

Også selv om du betjener el-værktøjet forskriftsmæssigt, er der stadigvæk nogle risikofaktorer at tage højde for. Følgende farer ka opsta, alt efter el-værktøjets type og konst-

Fuktions

1. Lungeskader, såfremt der ikke bæres egnet
   støvmaske.
2. Høreskader, såfremt der ikke bæres egnet høreværn.
3. Helbredsskader, som følger af hånd-arm-vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedligeholdes forskriftsmæssigt.

5. Inden ibrugtagning

Fare!

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Lad kun akkupack'en op med den medfolgende oplader.
2. Brug kun intakte og formålsegnede skruebits.
3. Ved skruning i vægge og mure, skal disse først undersøges for skjulte strøm-, gas- og vandledninger.

DK

6. Betjening

6.1 Opladning af akkumulatorbatteri (fi g. 2)

Akkumulatorbatteriet er sikret mod dybatl adning. En integreret beskyttelseskreds kobler automatisk maskinen fra, når batteriet er afl adt. Bilholderen drejer så ikke mere rundt.

Bemærk! Tryk ikke på tænd/sluk-knappen, när beskyttelseskredsen har koblet maskinen fra. Batteriet kan tage skade.

Kontroller, at netspændingen, som står anført på mærkepladen, svarer til den forhändenværende netspænding. Sæt ladeadapteren i stikkontakten, og forbind ladekablet med ladetislutningen. Opladningen begynder, så snart ladekablet er forbundet med ladeadapteren.

Den røde lysdiode på akku-kapacitetsindikatoren (5) signalerer, at akkumulatorbatterlet er under opladning. Efter endt opladning går den røde lysdiode ud, og den grønne begynder at lyse.

Bemærk! Under opladningen kan håndtaget blive varmt, hvilket er helt normalt.

Hvis batteriet ikke kan oplades, skal du kontrollere,

- om der er netspænding i stikkontakten - om forbindelsen til ladekontakterne på opla- deren er i orden.

Hvis batteriet stadigvæk ikke lader sig oplade, bedes du indsende

- opladeren

• skruemaskinen

til vores kundeservice.

Sørg for at genoplade akkumulatorbatteriet rettidigt – så holder det længere. Genopladning skal under alle omstændigheder ske, hvis du konstalerer, at skruemaskinens ydelse er nedsat.

6.2 Drejeretningsknap (fi g. 3/pos. 10)

Med skydekontakten oven over tænd/slukknappen kan du indstille skruemaskinens omdrejningsretning og sikre skruemaskinen mod utilisigt indkobling. Der kan vælges mellem venstre- og højregang. Skift af omdrejningsretning skal foretages, når maskinen står stille, for ikke at beskadige drevet. Når skydekontakten er i midterstilling, er tænd/sluk-knappen blokeret.

6.3 Tænd/Sluk-knap (fi g. 3/pos. 9)

Tryk på tænd/sluk-knappen for at tænde akku-skruemaskinen. Slip tænd/sluk-knappen igen for at slukke.

6.4 LED-lys (fi g. 3/pos. 2)

Med LED-lyset (2) kan skrue- eller borestedet lyses op. LED-lyset (2) lyser automatisk, när du trykker på tænd/sluk-knappen (9).

6.5 Vinkelindstilling (fi g. 3+4/pos. 7)

Skruemaskinen kan fi kseres i 2 forskellige vinkelindstillinger. Til det skal låseknappen (7) trykkes ind, og skruemaskinen bringes i den ønskede stilling. Herefter slippes låseknappen (7) igen.

Forsigtig! Kontroller, før du begynder arbejdet, om skruemaskinen er fi kseret i den pågældende vinkelposition.

6.6 Batteri-kapacitetsindikator (fi g. 5/pos. 5)

Tag akku-skruemaskinen væk fra opladeren/ladestationen.

Tryk på knap til batteri-kapacitetsindikator (6). Batteri-kapacitetsindikatoren (5) angiver batteriets ladetilstand med 3 farvede lysdioder.

Alle dioder lyser:

Batteriet er fuldt opladet.

Batterlet råder over tilstrækkelig restkapacitet.

Rød lysdiode:

Batteriet er afl adet; oplad batteriet.

6.7 Indstilling af drejningsmoment

(fi g. 5/pos. 3)

Drejningsmomentet for en bestemt skruestørrelse indstilles på justerringen (3). Drejningsmomentet afhænger af fl ere faktorer:

• af arbejdsemnets art og hårdhed

• af de anvendte skruers art og længde

• af de krav, som stilles til skrueforbindelsen.

Når drejningsmomentet er nået, rykker koblingen ud.

Bemærk! Drejningsmomentet må kun indstilles på justerringen, när maskinen står stille.

6.8 Magnet-skrueholder (fi g. 5/pos. 4)

Skruer kan henlægges på magnet-skrueholderen, så de er lige ved hånden under arbejdet.

DK

6.9 Værktøjsskift (fi g. 6)

Advarsel! Drejeretningsknappen på akku- skruemaskinen skal sættes i midterstilling, inden arbejder på selve maskinen påbegyndes (f.eks. værktøjsskift; vedligeholdelse, osv.).

• Træk låsemuffen (13) tilbage, og hold den fast.
• Sæt bit'en (a) ind i bitholderen (1), slip låse-muffen (13).
• Træk i værktøjet for at tjekke fastlåsningen.

6.10 Skruer:

Det er bedst at anvende skruer med selvcentre-ring (f.eks. torx, krydskærv) – det gør arbejdet mere sikkert. Vær opmærksom på, om bit'en og skruen passer sammen i form og størrelse.

Træk stikket ud af stikkontakten inden vedligeholdelsesarbejde.

7.1 Rengøring

• Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.
• Vi anbefaler, at maskinen rengøres hver gang efter brug.
• Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et elværktøj, eller det risikoen for elektrisk stød.

7.2 Vedligeholdelse

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oplyses:

• Savens type.
  • Savensartikelnummer.
  • Savensidentifikationsnummer.
• Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.isc-gmbh.info

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

9. Opbevaring

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns rækkevidde. Den optimale lagertemperatur ligger mellem 5 og 30°C. Opbevar el-værktøjet i den originale emballage.

DK

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfor af Rådets direktiv 2012/19/EF om affald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljomæssig forsvarlig vis.

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpliglet til at bortskaffe maskinen og dens dele ifølge miljoforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og folgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra ISC GmbH.

Ret til tekniske ændringer forbeholdes

-148-

DK

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaffelse af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel
Sliddele* Borepatron
Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor
Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?
- Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?
• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?
Beskriv venligst fejlfunktionen.

-149-

DK

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette garantibevis, eller det sted, hvor du har købt varen. For indfrielse af garantikrav gælder følgende;

1. Nærværende garanti fastsætter betingelseme for udvidede garantiydelser. Garantibestemmelser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.
2. Garantiydelsen dækker udelukkende mangler på produktet, der bevisligt skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.
3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af monlagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller tilsidesættelse af vedligeholdelises- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedligeholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet naturligt slid.

1. Garantiperioden udgør 60 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende inden garantiperiodens udlob og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udlob. Reparation eller udskilftning af produktet medflører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.
2. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til følgende adresse: www.isc-gmbh.info. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i henhold til serviceinformationerne i nærværende betjeningsvejledning.

-150-
