UG1600 - Maskinværktøjsstøtte Toolson - Gratis brugsanvisning og manual

Produkt type	Værktøjsmaskine underlag
Mærke	Toolson
Model	UG1600
Mål (L x B x H)	1000-1650 x 580 x 810-910 mm
Vægt	12,5 kg
Maksimal bæreevne	150 kg
Materiale	Stål
Primær anvendelse	Underlag til geringssav
Højdejustering	Ja (fra 810 til 910 mm)
Længdejustering	Ja (fra 1000 til 1650 mm)
Låsesystem	Låsehåndtag
Antal justeringshjul	6 (4 til længden, 2 til højden)
Arbejdsemneholdere	2 inkluderet
Savholdere	2 inkluderet
Monteringssæt	Bolte, møtrikker og skiver (4 af hver)
Vedligeholdelse og rengøring	Fugtig klud og sort sæbe; undgå rengøringsmidler
Anbefalet opbevaring	Mørkt, tørt, frostfrit sted (5 til 30 °C)
Sikkerhed	Opbevares utilgængeligt for børn; risiko for indtagelse og kvælning af emballage
Garanti	Lovbestemt varighed; gratis udskiftning af defekte dele (arbejdsløn ikke inkluderet)

Ofte stillede spørgsmål - UG1600 Toolson

Hvordan samles UG1600 underlaget?

Brug det medfølgende monteringssæt (bolte, møtrikker, skiver). Fastgør benene, justeringshjulene, derefter sav- og emneholderne. Se vejledningen for detaljerede trin.

Hvordan justeres underlagets højde?

Drej på højdejusteringshjulene på stolperne. Højden kan justeres fra 810 til 910 mm. Lås positionen med låsehåndtagene.

Hvordan justeres underlagets længde?

Brug længdejusteringshjulene. Længden kan justeres fra 1000 til 1650 mm for at passe til din sav.

Hvad er den maksimale bæreevne?

Den maksimale bæreevne er 150 kg. Overskrid ikke denne grænse for at undgå risiko for skade.

Hvordan vedligeholdes underlaget?

Rengør regelmæssigt med en fugtig klud og lidt sort sæbe. Brug ikke aggressive rengøringsmidler. Undgå at vand trænger ind.

Hvor skal underlaget opbevares?

Opbevar det på et mørkt, tørt og frostfrit sted, utilgængeligt for børn. Den ideelle temperatur er mellem 5 °C og 30 °C.

Hvad gør man, hvis en del mangler eller er beskadiget?

Anmeld synlige fejl inden for 8 dage efter modtagelse. Kontakt forhandleren for at få en reservedel under garanti.

Kan jeg bruge underlaget med andre værktøjer end en geringssav?

Underlaget er primært designet til geringssav. Til andre værktøjer skal du kontrollere kompatibiliteten af dimensioner og vægt (max 150 kg).

Hvordan låses underlagets position?

Sænk låsehåndtagene for at låse højde og længde, når de er justeret. Løft dem for at låse op.

Dækker garantien arbejdsløn?

Nej, garantien dækker gratis udskiftning af defekte dele, men arbejdsløn betales af køber.

BRUGSANVISNING UG1600 Toolson

Vi ønsker dig god fornøjelse og succes i at arbejde med dit nye apparat.

BEMAERK:

Producenten af dette udstyr er ikke ansvarlig i henhold til gældende lov om produktansvar for skader der opstår på maskinen eller som følge af denne maskine, ved:

- forkert håndtering,

- manglende overholdelse af betjeningsvejled ningen,Reparationer udført af andre, uautoriserede medarbejdere,

- Installation af og udskiftning til ikke originale reservedele,

Udpakning

• Åben indpakningen og tag forsigtigt enheden ud.
• Fjern indpakningsmaterialet og indpaknings-/ og transportsikringer (hvis tilgængelige).
• Tjek, om leveringen er fuldstændig.
• Kontrollér enheden og tilbehøret for transportskader.
• Opbevar hvis muligt indpakningen indtil udløb af garantiperioden.

ADVARSEL

Enhed og indpakningsmateriale er ikke børnelegetøj! Børn må ikke lege med kunststofposer, folie og smådele! Der foreligger fare for indtagelse og kvælning!

Tekniske Specifikationer

Dimensioner (LxBxH) i mm	1000-1650 x 580 x 810-910
Belastning i kg 150
Vægt i kg 12,5

Vedligeholdelse

• Vi anbefaler at rengøre enheden efter hver anvendelse.
• Rengør enheden regelmæssigt med en fugtig klud og en anelse sæbe. Anvend ingen rengørings- eller opløsningsmidler, disse kan angribe kunststofdelen på enheden. Sørg for, at der ikke kan komme vand ind i enhedens indre.

Opbevaring

Opbevar enheden og dens tilbehør på et mørkt, tørt og frostfrit sted, som også er utilgængeligt for børn. Den optimale opbevaringstemperatur ligger mellem 5 og 30°C.

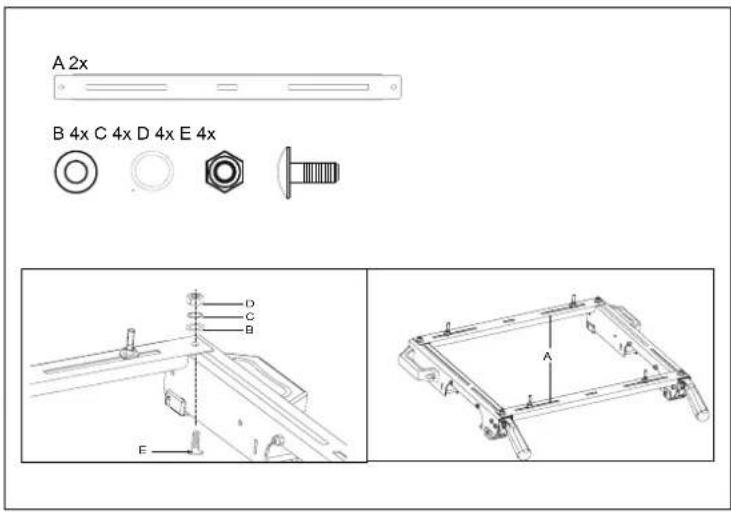

Beskrivelse

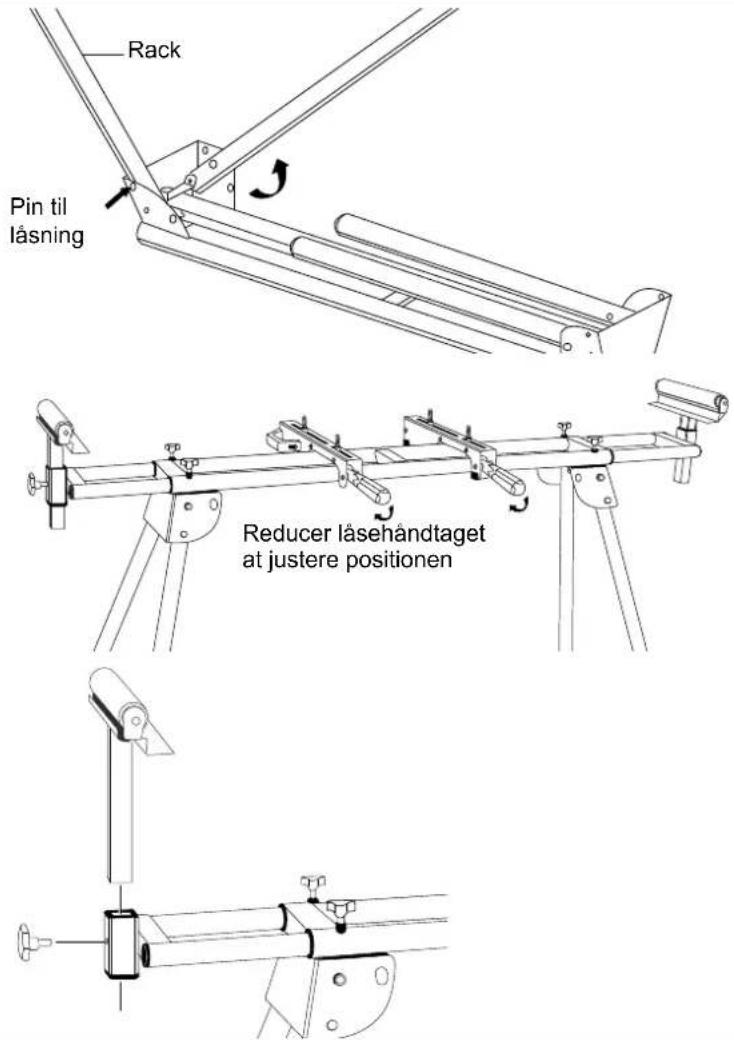

Rack Pin til låsning Reducer låsehåndtaget at justere positionen

A 2x B 4x C 4x D 4x E 4x D C B E A

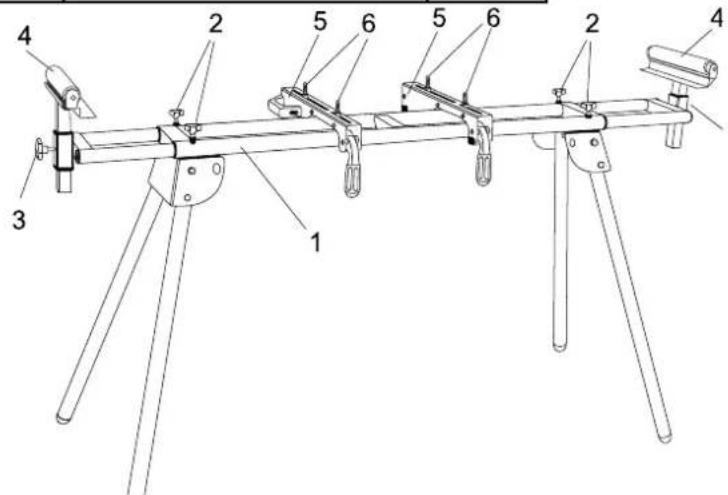

Levering

del Beskrivelse mængde
1 undervogn 1
2 Drejeknap til længdejustering 4
3 Hjul til højdejustering 2
4 Støtte til emner 2
5 prop 2
6 Bolte + møtrikker + skiver 4
