DH12DD - Hammer HiKOKI - Gratis bruksanvisning og manual

Produkttype	Batteridrevet slagborhammer
Merke	HiKOKI
Modell	DH12DD
Nominell spenning	10,8 - 12 V maks
Batteritype	Litium-ion (BSL12xx-serie)
Batterikapasitet	1,5 Ah / 2,5 Ah / 4,0 Ah
Kompatibel lader	UC12SL
Lydtrykknivå	88 dB(A) (usikkerhet K=3 dB)
Lydeffektnivå	99 dB(A) (usikkerhet K=3 dB)
Vibrasjoner (betongboring)	a_h,HD = 9,9 m/s² (K=1,5 m/s²)
Driftsmoduser	Rotasjon + hamring, kun rotasjon
Automatisk stoppfunksjon	Ja, med minne for boretid

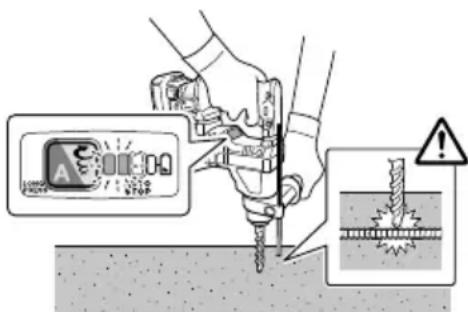

Reaktiv kraftkontroll (RFC)	Ja, reduserer rykk ved overbelastning
LED-belysning	Ja, automatisk avstenging etter 3 sekunder
Brukstemperatur	-5°C til 40°C
Ladetemperatur	0°C til 40°C
Vekt (med batteri)	Varierer avhengig av batteri (tyngst med BSL1240M)
Medfølgende tilbehør	Sidehåndtak, dybdemåler, nøkkel, etc.
Garanti	I henhold til nasjonale forskrifter

Ofte stilte spørsmål - DH12DD HiKOKI

Hvordan lader jeg batteriet til HiKOKI DH12DD slagborhammeren riktig?

Koble laderen UC12SL til en stikkontakt, sett litium-ion-batteriet godt inn. Den røde varsellampen blinker under lading og lyser fast når batteriet er fulladet. Lad kun ved en omgivelsestemperatur på 0°C til 40°C.

Hvordan monterer og fjerner jeg et SDS-plus-bor?

Trekk chuck-ringene fremover, sett inn boret med en lett vridning, og slipp ringen for å låse. For å fjerne, trekk ringen og ta ut boret. Forsikre deg om at batteriet er tatt ut og bryteren står på 'Av'.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at batteriet er ladet og skikkelig satt inn (et klikk skal høres). Rens støv fra batteriterminalene og rommet. Hvis problemet vedvarer, kontakt et autorisert serviceverksted.

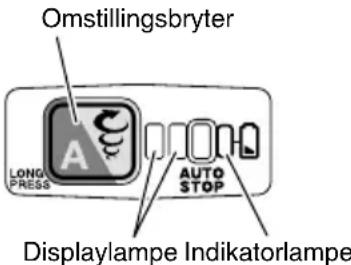

Hvordan bruker jeg den automatiske stoppfunksjonen?

Trykk på reverseringsknappen i mer enn 2 sekunder for å gå inn i minnemodus (indikatoren blinker). Utfør en boring: tiden lagres. Ved påfølgende boringer stopper verktøyet automatisk etter denne tiden. For å avbryte, trykk igjen i 2 sekunder.

Hvordan rengjør jeg batteriet og batterirommet?

Etter boring i betong, ta ut batteriet og rengjør støv med en trykkluftspistol eller tørr klut. Kontroller at terminalene er rene. Dette forhindrer dårlig kontakt og at batteriet faller ut.

Hvilket tilbehør kan jeg bruke med DH12DD?

Bruk kun SDS-plus-bor og originalt HiKOKI-tilbehør. For boring i tre eller metall, bruk det valgfrie borechucken. Bruk av ikke-godkjent tilbehør kan skade verktøyet.

Hvilket fett skal jeg bruke til slagborhammeren?

Bruk det fettet som er spesifisert av HiKOKI (lavviskositetsfett). Bruk av annet fett kan forårsake feil. Få fettet skiftet hos et autorisert serviceverksted.

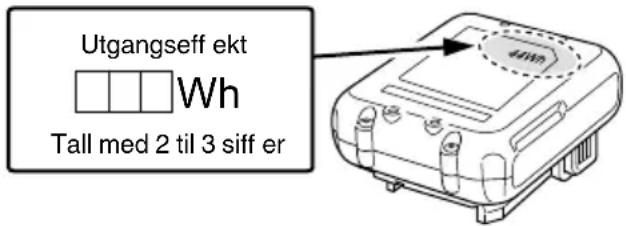

Hvordan transporterer jeg et litium-ion-batteri på en sikker måte?

Informér transportøren om at pakken inneholder et litium-ion-batteri. Hvis utgangseffekten overstiger 100 Wh, gjelder spesielle prosedyrer. For å unngå kortslutning, sett et deksel over terminalene eller oppbevar batteriet i verktøyet.

Hva gjør jeg hvis batteriet overopphetes under bruk?

Motoren kan stoppe automatisk. Slipp avtrekkeren og la batteriet og verktøyet kjøle seg ned i 15–30 minutter. Hvis indikatoren blinker, ta ut batteriet og la det kjøle seg før gjenbruk.

Hvordan stiller jeg inn boredybden?

Bruk den medfølgende dybdemåleren. Løsne sidehåndtaket, sett dybdemåleren inn i det forberedte hullet, still inn ønsket dybde og stram håndtaket. Pass på at du ikke borer dypere enn innstilt dybde.

BRUKSANVISNING DH12DD HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

5. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Sørg for at slukke på kontakten og fjerne batteriet før vedligeholdelse og eftersyn.

6. Rengøring af batterirummet og batteriet

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst.
Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overfl ater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktöyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.
e) Ikke strekk eller len deg for langt. Pass på at du står stødig og har god balanse til enhver tid.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.
Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.

Slike forebyggende sikkerhetstiltak reduserer sikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

Norsk

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker.

Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETS FORHOLDSREGLER FOR OPPLADBAR BORHAMMER

1) Sikkerhetsinstruksjoner for alle handlinger a) Bruk hørselsvern

Eksponering for støy kan føre til hørselstap.

b) Bruk ekstra håndtak, hvis disse følger med. Mister du kontrollen kan det føre til personskade.

c) Hold verktøyet i de isolerte gripeoverfl atene hvis skjæretilbehøret kan komme i kontakt med skjulte ledninger når du arbeider.

Kuttetilbehør som kommer i kontakt med strømførende ledninger, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og kan gi operatøren elektriske støt.

2) Sikkerhetsinstruksjoner ved bruk av lange drillbits med elektrisk slagboremaskin

a) Du må alltid starte boring på lave hastigheter med borebitset i kontakt med arbeidsstykket.

Borebitset kan bøye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved høyere hastigheter, noe som kan føre til personskader.

b) Trykk må bare påføres i direkte linje med borebitset, og overdrevet trykk må unngås.

Bits kan bøye seg, noe som kan føre til brudd eller tap av kontroll, som videre kan føre til personskader.

FLERE SIKKERHETSADVARSLER

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

4. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.

5. Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.

6. Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

7. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.

8. Før du begynner å bryte, hugge eller bore i vegger, gulv eller tak, må du være helt sikker på at gjenstander som strømkabler eller ledninger ikke er gravd inn i disse.

9. Sørg for at strømbryteren står på AV. Dersom batteriet er installert mens strømbryteren står på PÅ, vil elektroverktøyet umiddelbart begynne å kjøre, noe som kan forårsake alvorlige ulykker.

10. Ikke ta på hardmetallskjæret ved eller like etter bruk. Hardmetallskjæret blir svært varmt under bruk og kan gi alvorlige brannskader.

11. Hold alltid godt i karosserihåndtaket og sidehåndtaket til strømverktøyet. Ellers kan motkraften som produseres føre til unøyaktige og selv farlig drift.

12. Ha alltid på deg støvmaske

Du må ikke inhalere skadelig støv som er generert i boring- eller meislingsdrift. Støvet kan være en fare for din og tilskuernes helse.

1. Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.

2. For å forhindre ulykker må du sørge for å slå av bryteren og trekke ut batteriet før du endrer tilbehør, lagrer, bærer eller ikke bruker verktøyene.

3. Montering av boringsbiten

○ Sørg for at du slår av bryteren og trekker ut batteriet for å forhindre ulykker.
○ Når du bruker verktøy som kulepunkter, boringsbiter osv., må du sørge for at du bruker de ekte delene som er laget av vårt selskap.
○ Rengjør spindelholdedelen av boringsbiten.
○ Kontroller låsingen ved å trekke i drillbiten.
16. Betjen endringsspaken kun når motoren har stanset helt. Betjening av skiftespaken når motoren går, kan føre til at tippverktøyet uventet roterer, og føre til en ulykke. (Fig. 10)
17. Rotasjon + hamring

Når boringsbiten rører ved konstruksjonsjernstangen, vil biten stanse umiddelbart og rotasjonshammeren vil reagere for å dreie. Derfor må du stramme sidehåndtaket godt, og holde i karosserihåndtaket og sidehåndtakene.

1. Kun rotasjon

○ For å bore i tre- eller metallmateriale ved bruk av boringsfestet og festeadapteren (ekstra tilbehør).
○ Påføring av mer kraft enn nødvendig vil ikke bare fremskynde arbeidet, men vil også forringe kanttuppen av boringsbiten og redusere servicelevetiden for rotasjonshammeren.
○ Boringsbiten kan løsne når du trekker ut rotasjonshammeren fra det borede hullet. For uttrekking er det viktig å bruke en skyvebevegelse.
- Ikke forsøk å bore ankerhull eller hull i betongen med maskinen stilt inn i kun rotasjon-funksjonen.
- Ikke forsøk å bruke borhammeren i rotasjon- og slåmodus med drillchucken og chuckadapteren montert. Dette vil forkorte servicelevetiden til hver komponent i maskinen betydelig.
19. Ikke se direkte inn i lyset. Slike handlinger kan resultere i øyeskader.

1. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.
2. Lad alltid batteriet ved en omgivelsestemperatur på 0–40°C.
3. Pass på at du holder verktøyet godt fast under bruk, som Fig. 17 viser.

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.

I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.
2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.
3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
   ○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
   ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
2. Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
   ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
3. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.
4. Ikke bruk et tydelig ødelagt eller deformert batteri.
5. Ikke bruk batteriet med feilkoplet polaritet.
6. Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.
7. Ikke bruk batteriet til et annet formål enn de som er spesifi sert.
8. Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.
9. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
10. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.
11. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
12. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
13. Ikke senk batteriet ned i væsker eller la noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

• Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
  For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseff ekt Wh Tall med 2 til 3 siff er

DELENAVN (Fig. 1 – Fig. 18)

1	Håndtak	18	Automatisk stopplampe
2	Trykknapp Indikatorlampe	49
3	Strømbryter Lås	20
4	Girspak Pilotlampe	21
5	Navneplate Skjermpanel (Batteri)
6	Dybdemåler	23	Indikatorbryter for gjenværende batterikapasitet
7	Drillbit	24	Indikatorlampe for gjenværende batterikapasitet
8	Fronthylse Indikatorlampes lyser
9	Grep Smøremiddel	26
10	Hylster	27	Automatisk stopplampe: blinker
11	LED-lys	28	Automatisk stopplampe: lyser
12	Sidehåndtak	29	Batteriglidespor
13	Motor Terminal (produkt)	30
14	Batteri Blåsepistol	31
15	Skjermpanel Terminal (batteri)
16	Omstillingsbryter Glidespor
17	Displaylampe

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	DH12DD: Oppladbar borhammer
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
V	Merkespenning
	Ubelastet hastighet
Bpm	Støthastighet ved full belastning
max	Boring diameter, maks.
	Vekt*(i henhold til EPTA-prosedyren 01/2014)
	Betong
	Stål
	Tre
	Rotasjon eneste funksjon
	Rotasjon- og hammerfunksjon
	Slå PÅ
	Slå AV
	Lav modus
	Normal modus
	Koble fra batteriet
	Medurs rotasjon
	Moturs rotasjon

* Avhengig av vedlagt batteri. Den tyngste vekten måles med BSL1240M.

Batteri

	Gjenværende batteriindikator-bryter
	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50% – 75%.
	Lys;Batteriets gjenværende kapasitet er 25% – 50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

MERK

For å forhindre batteristrømforbruket som skyldes at man glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 3 sekunder.

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 214.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Rotasjon- og hammerfunksjon IT

○ Bore forankringshull
○ Slagboring i betong
○ Bore hull i fl iser
Rotasjon eneste funksjon
○ Boring i stål eller tre (med ekstra tilbehør)
○ Stramme maskinskruer, treskruer (med ekstra tilbehør)

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 214.

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

1. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 3 (på side 2).

1. Lading

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt.

Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

● Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner
Pilotlampe (rød)	Før lading Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Under lading Lyser	Lyser kontinuerlig
	Lading fullført Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Overopphetet beredskap	Blinker	Batteriet overopphetet. Kan ikke lade. (Ladning vil startenår batteriet er avkjølt)
	Lading ikke mulig	Blafrer	Feilfunksjon i batteriet eller laderen

Norsk

- Angående temperaturer og ladetider.

Temperaturer og ladetider vil bli som vist i tabell 2.

Tabell 2

Batteri\Lader		UC12SL
Ladespenning V 10,8 – 12 Toppverdi
Batteritype Li-ion
Temperaturer hvor batteriet kan lades		0°C – 50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,5 Ah	min	22 (3 celler)
2,5 Ah	min	37 (3 celler)
4,0 Ah	min	60 (3 celler)

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

I tillegg blir ladetiden betydelig lengre i et lavtemperaturmiljø, men dette er ikke unormalt.

FORSIKTIG

Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.
○ Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert.
Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

MONTERING OG BRUK

Handling	Figur	Side
Ta ut og sette inn batteriet	2	2
Lading	3	2
Gjenværende batteriindikator	4	2
Indikatorlampen lyser når batteriet er lavt	5	3
Sette på / fjerne sidehåndtaket	6	3
Sette inn SDS-pluss boringsverktøy	7	3
Fjerne SDS-pluss boringsverktøy	8	3
Velge rotasjonsretning	9	4
Velge driftsmodus	10	4
Justere boringsdybden	11	4
Bryterbruk	12	4
Stille inn hastigheten	13	4
Auto stoppfunksjon	14	4
Hvordan bruke LED-lampen	15	5
Rengjøring av batteriets installasjonskammer og batteriet	16	5
Montere sidehåndtaket	18	5
Valg av tilbehør*	—	215, 216

* For detaljert informasjon om hvert verktøy, kontakt et HiKOKI-autorisert servicesenter.

VELG DRIFTSMODUS

Ved å trykke på vekslingsbryteren kan du velge omdreiningshastigheten og den automatiske stoppfunksjonen.

○ Omdreiningshastighet (Lav modus/Normal modus) (Fig. 13)
Veig enten lav modus eller normal modus, og bruk verktøyet i valgt hastighet.

Dette produktet er utstyrt med en automatisk stoppfunksjon for å støtte kontinuerlig borearbeid. Funksjonen har en minnemodus for lagring av arbeidstiden for boring fra bryteren slås PÅ til den slås AV, og en automatisk stoppmodus som automatisk stopper motoren fra og med boring nr to, hvis arbeidet overskrider lagret arbeidstid mens bryteren er PÅ.

AUTO STOPPFUNKSJON

Når du trykker på knappen i mer enn to sekunder i valgmodus, går du til minnemodus. (Fig. 14)

(Samtidig blinker lyset til den automatiske stopplampen.) Utfør boring når den automatiske stopplampen blinker. Tiden mellom veksling av PÅ og AV blir lagret av verktøyet. (Samtidig lyser den automatiske stopplampen.)

Utfør boring når den automatiske stopplampen blinker. Kontinuerlig boring er mulig da minnets lagringstid blir lagret av verktøyet inntil den automatiske stoppfunksjonens automatiske stoppmodus blir avbrutt.

Den automatiske stoppfunksjonen avbrytes ved å trykke på omstillingsbryteren igjen i mer enn to sekunder.

(Samtidig blir den automatiske stopplampen slått av.)

FORSIKTIG

• Slå verktøyet PÅ når du plasserer spissen av verktøyet på arbeidsmaterialet.
• Ömdreiningshastigheten og nivået der bryteren trekkes under boring lagres ikke i minnet.
  ○ Fullfør boringen i en økt i automatisk stoppmodus.
  ○ Motoren stopper selv om du slår bryteren AV i minnets lagringstid.
  ○ Når du slår bryteren AV i minnets lagringstid, blir tellingen nullstilt. Hvis du omarbeider en oppgave der et hull har blitt delvis boret, blir minnets lagringstid telt helt på nytt.
• Den automatiske stoppfunksjonen forblir aktiv til den avbrytes.

REAKSJONSKRAFTKONTROLL

Dette produktet er utstyrt med en Reaktiv kraftkontrollfunksjon (RFC) som reduserer rykninger fra verktøyhuset. Dersom verktøystykket plutselig blir overbelastet, blir alle rykkende bevegelser til verktøyet redusert ved at sensoren i verktøyet aktiverer slurekoblingen eller stanser motoren. Hvis motoren er stoppet på grunn av at kontrolleren påviser overbelastning, blinker varsellampene mens bryteren trekkes. Dessuten fortsetter lampen å blinke i omtrent tre sekunder etter at bryteren er sluppet. Motoren forblir stoppet mens lampen blinker. (Fig. 19)

Fordi det er mulig at RFC-funksjonen kanskje ikke kan aktiveres eller at ytelsen dens kan være utilstrekkelig avhengig av arbeidsmiljø og forhold, må du være forsiktig slik at du ikke plutselig overbelaster verktøyskjæret under drift.

• Mulige årsaker til plutselig overbelastning
  ① Verktøybiten har tatt tak i materialet
  ② Støt mot spikre, metall eller andre harde gjenstander
  ③ Oppgaver som innebærer lirking eller påføring av overfl ødig trykk etc.
  I tillegg inkluderer andre årsaker også en kombinasjon av de tidligere nevnte.
  ● Når reaksjonskraftkontrollen (RFC) utløses

Når RFC utløses og motoren stopper, slå av verktøyets bryter og fjern årsaken til overbelastningen før du fortsetter bruken av verktøyet.

Dette verktøyet har en innebygd vernekrets for å hindre skade på enheten i tilfelle det skulle oppstå en feil. Avhengig av det følgende, blinker displaylampen og indikatorlampen, og enheten slutter å fungere. Kontroller problemet som er indikert ved blinking, og foreta nødvendige tiltak for å rette opp problemet.

Når du trykker på omstillingsbryteren, må du gjøre det när bryteren ikke trekkes.

Omstillingsbryter LONG PRESS AUTO STOP Displaylampe Indikatorlampe

Fig. 20

Tabell 3

Displaylampe blinker	Årsak Løsning
	Driften har opphørt fordi den indre temperaturen har overskredet temperaturgrensen. (Beskyttelsesfunksjon mot høy temperatur)	La enheten avkjøles i 15 til 30 minutter. Når temperaturen synker og displaylampen og indikatorlampen slutter å blinke, trekk i strømbryteren for å gjenopprette driften.
|	Plutselig overbelastning av verktøybiten har aktivert RFC, og stopper videre bruk av verktøyet. RFC (Se Side 99 "REAKSJONSKRAFTKONTROLL")	Frigjør utløserbryteren og la den være til displaylampen slutter å blinke. Trekk i utløserbryteren igjen for å fortsette driften. Fjern årsaken til overbelastningen før du fortsetter.

MERK

Til tross for at du har tatt skritt for å rette opp et problem, kan displaylampen fortsette å blinke. Hvis dette skulle være tilfelle, kan enheten kreve reparasjon. Hvis dette skulle være tilfelle, ta kontakt med utsalget hvor produktet ble kjøpt, for reparasjoner.

SM∅RING

Fett med lav viskositet skal brukes på denne slagboremaskinen slik at den kan brukes over en lang periode uten å skifte smøringen. Vennligst ta kontakt med nærmeste service forhandler for skifting av smøring dersom smøring lekker fra løsnede skruer.

Videre bruk av slagboremaskinen tross mangel på smøring kan gjøre skade og redusere maskinens levetid.

FORSIKTIG

Bare den spesifiserte smøringen må brukes i denne maskinen, bruk av andre typer smøring vil kunne gi negativ virkning på maskinens funksjon. Vennligst kontakt våre service agenter for skifting av smøring.

Sørg for at du slår av bryteren og fjerner batteriet før vedlikehold og inspeksjon.

1. Inspiserer verktöyet

Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør verktøyet slipes eller byttes ut så snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet. Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene.

Sjekk jevnlig før, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon eller støv som kan ha samlet seg på terminalene.

Det kan oppstå feil hvis ikke dette gjøres.

5. Rengjøring på utsiden

Hvis det kommer fl ekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

6. Rengjøring av batteriets installasjonskammer og batteriet

Etter boring av betong, hvis betongstøv har samlet seg på batteriets installasjonskammer og batteriet, vasker du av akkumulert betongstøv med en blåsepistol eller en tørr klut før du bruker verktøyet. (Fig. 16)

I tillegg, etter rengjøring, må du passe på at batteriet kan installeres og fjernes problemfritt fra verktøyet.

FORSIKTIG

Bruk av verktøyet når batteriet er dekket med betongstøv kan føre til ulykker som for eksempel at batteriet faller under bruk.

Dessuten kan slik bruk føre til funksjonsfeil eller kontaktfeil mellom batteriet og terminalene.

7. Lagring

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.

Hammerboring i betong:

Vibrasjonsutslippsverdi a_h , HD = 9,9 m/s2

Usikkerhet K = 1,5 m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og

○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

1. Elektroverktøy

Symptom Mulig årsak Løsning
Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet.
		Batteriet er ikke montert ordentlig. Skyv batteriet inn til du hører et klikk.
		Betongstøv er akkumulert på klemmene på batteriets monteringsrom samt på batteriets glidespor.
Verktøyet stoppet plutselig V	Verktøyet ble overbelastet Bli kvitt problemet forårsaker overbelastingen.
	Reaksjonskraftkontroll var aktivert
	Batteriet er overopphetet. La batteriet avkjøles.
Verktøybit-kan ikke monteres-faller av	Formen på festedelen passer ikke For SDS-plus skafttype, bruk en bit med en diameter som ligger innenfor det angitte området.
Hull kan ikke bores jevnt. Bo	et er slitt Bytt det ut med et nytt bor.
	Boret roterer i revers Bytt til rotasjon forover.
Skruehodet sklir eller løsner.	Bitnummeret samsvarer ikke med skruestørrelsen	Installer en passende bit.
	Biten er slitt Bytt det ut med en ny bit.
Batteriet kan ikke installeres	Forsøker å installere et annet batteri enn det som er spesifi sert for verktøyet.	Vennligst installer batteri som er en BSL 12xx serie.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

⚠️ VAROITUS
