4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookDH12DDEU.indb1020000BookDH12DDEU.indb102 2023/02/0816:08:342023/02/0816:08:34103 Suomi g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. JOHDOTTAMAN PORAVASARAN TURVALLISUUSVAROITUKSET

1) Kaikkia toimintoja koskevat turvaohjeet

a) Käytä kuulosuojaimia Melulle altistuminen voi heikentää kuuloa. b) Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja. c) Pidä sähkötyökalusta kiinni eristetyistä tartuntapinnoista, kun teet työtä, jossa leikkauslisälaite voi osua piilossa oleviin sähköjohtoihin. Jos leikkauslisävaruste osuu jännitteiseen johtoon, saattaa se tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

2) Turvaohjeet käytettäessä poravasaroita pitkien

poranterien kanssa a) Aloita poraus aina pienellä nopeudella ja niin, että terän kärki on kosketuksissa työkappaleeseen. Suuremmilla nopeuksilla terä luultavasti taipuu, jos sen annetaan pyöriä vapaasti ilman, että työkappaleeseen kosketaan, mikä johtaa henkilövahinkoihin. b) Paineista vain suorassa linjassa terän kanssa äläkä käytä liiallista painetta. Terät voivat taipua aiheuttaen rikkoutumisen tai hallinnan menetyksen, mikä johtaa henkilövahinkoihin.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Älä koskaan pura akkua ja laturia.

3. Älä koskaan aiheuta akkuun oikosulkua. Akun

oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

4. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

5. Jos käytät laitetta taukoamatta, laite saattaa ylikuumeta,

mikä vahingoittaa moottoria ja kytkintä, anna laitteen levätä noin 15 minuutin ajan.

6. Älä kiinnitä laturin tuuletusrakoihin mitään. Jos laturin

tuuletusrakoihin kiinnitetään metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

7. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

8. Ennen kuin alat rikkoa, piikata tai porata seinää, lattiaa

tai kattoa, varmista ettei rakenteissa ole upotettuja sähköjohtoja, putkia tai vastaavia.

9. Varmista, että virtakytkin on pois päältä. Jos akku

asetetaan paikalleen, kun virtakytkin on päällä, sähkötyökalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

10. Älä koske terään käytön aikana tai heti sen jälkeen. Terä

lämpenee erittäin kuumaksi käytön aikana ja saattaa aiheuttaa vakavia palovammoja.

11. Pidä aina lujasti kiinni sähkötyökalun runko- ja

sivukahvoista. Muuten vastavoima saattaa tehdä käytöstä epätarkkaa ja jopa vaarallista.

12. Käytä pölynaamaria

Älä hengitä porauksesta tai talttaamisesta muodostuvaa haitallista pölyä. Pöly voi vaarantaa sinun ja sivullisten terveyden. 0000BookDH12DDEU.indb1030000BookDH12DDEU.indb103 2023/02/0816:08:342023/02/0816:08:34104 Suomi

13. Varmista, että paristo on asetettu lujasti paikalleen.

Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

14. Onnettomuuksien välttämiseksi kytke kytkin pois päältä

ja poista akku, ennen kuin vaihdat varusteita, varastoit tai kuljetat työkaluja tai kun et käytä niitä.

15. Porausterän kiinnittäminen

○ Kytke kytkin pois päältä ja poista akku välttyäksesi onnettomuuksilta. ○ Kun käytät työkaluja, kuten kiviteriä, poranteriä tms., käytä aina aitoja yrityksemme määrittelemiä osia. ○ Puhdista poranterän varsiosa. ○ Tarkista kiinnitys vetämällä poranterästä.

16. Käytä vaihdevipua vain, kun moottori on kokonaan

pysähtynyt. Jos vaihdevipua käytetään, kun moottori on käynnissä, terätyökalu saattaa kiertyä yllättäen ja aiheuttaa onnettomuuden. (Kuva 10)

17. Pyörintä + vasarointi

Kun poranterä osuu terästankoon, terä pysähtyy välittömästi ja poravasara reagoi alkamalla pyöriä. Näin ollen kiristä sivukahva kunnolla ja pidä kiinni runkokahvasta sekä sivukahvoista.

○ Kun haluat porata puuta tai metallia käyttäen poran istukkaa ja istukan sovitinta (lisävarusteita). ○ Jos käytät tarpeettoman paljon voimaa, se ei ainoastaan jouduta työn tekemistä, vaan lisäksi kuluttaa poranterän kärkireunaa ja vähentää poravasaran käyttöikää. ○ Poranterä voi irrota, kun vedät poravasaraa porausreiästä. Kun vedät konetta pois porausreiästä, on tärkeää käyttää työntöliikettä. ○ Älä yritä porata ankkurointireikiä tai reikiä betoniin, kun kone on asetettu ”Vain pyörintä”-tilaan.

Älä yritä käyttää poravasaraa pyörintä- ja iskemistilassa, kun poran istukka ja istukan sovitin ovat kiinnitettyinä. Tämä lyhentää koneen jokaisen osan käyttöikää huomattavasti.

19. Älä katso suoraan valoon. Se voi aiheuttaa silmävamman.

Pyyhi LED-valon linssiin tarttunut lika ja rasva pehmeällä liinalla varoen naarmuttamasta linssiä. LED-valon linssissä olevat naarmut voivat vähentää kirkkautta.

20. Käytä työkalua ja akkua aina −5...+40°C:n lämpötilassa.

21. Lataa akku aina ympäristön lämpötilassa 0–40°C.

22. Pidä työkalusta käytön aikana lujasti kiinni kuvan 17

mukaisesti. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden päästä

akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. 0000BookDH12DDEU.indb1040000BookDH12DDEU.indb104 2023/02/0816:08:342023/02/0816:08:34105 Suomi LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

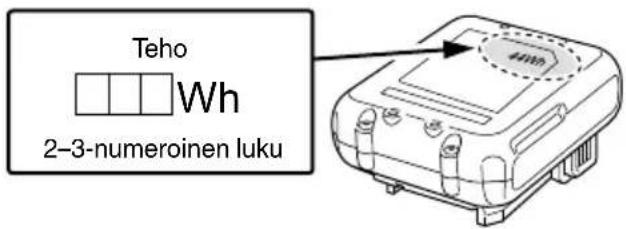

Teho 2–3-numeroinen luku OSIEN NIMET (kuvat 1–18) Kahva Automaattinen pysäytysvalo Painike Merkkivalo Kytkimen laukaisin Salpa Vaihtovipu Merkkilamppu Nimilevy Näyttöpaneeli (Akku) Syvyysmittari Jäljellä olevan varauksen merkkivalon kytkin Poranterä Jäljellä olevan varauksen merkkivalo Etusuojus Merkkivalo: palaa Pidike Rasva Kotelo Automaattinen pysäytysvalo: vilkkuu LED-valo Automaattinen pysäytysvalo: palaa Sivukahva Akun liuku-urat Moottori Liitin (tuote) Akku Sumutuslaite Näyttöpaneeli Liitin (akku) Vaihtokytkin Liuku-urat Näyttövalo SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. DH12DD: Johdoton poravasara Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. V Nimellisjännite

Kuormittamaton nopeus Bpm Suurin iskunopeus

max Porausreiän halkaisija, maks.

Paino* (EPTA-menettelyn 01/2014 mukaisesti) Betoni Teräs Puu Pelkkä pyörintätoiminto Pyörintä- ja vasarointi -toiminto Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Hidas tila Normaali tila Irrota akku Pyöriminen myötäpäivään Pyöriminen vastapäivään

• Käytettävän akun mukaan. Painavin on BSL1240M. 0000BookDH12DDEU.indb1050000BookDH12DDEU.indb105 2023/02/0816:08:342023/02/0816:08:34106 Suomi Akku Jäljellä olevan latauksen merkkikytkin Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50 – 75%. Palaa; Akun varaus on 25 – 50%. Palaa; Akun varaus on alle 25%. Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. HUOMAA Jos LED-valo unohtuu päälle, se sammuu automaattisesti noin 3 sekunnissa akkuvirran säästämiseksi. PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 214 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET Pyörintä- ja vasarointi -toiminto ○ Ankkurointireikien poraaminen ○ Reikien poraaminen betoniin ○ Reikien poraaminen tiileen Pelkkä pyörintätoiminto ○ Teräksen tai puun poraus (valinnaisilla lisävarusteilla) ○ Koneruuvien, puuruuvien kiristäminen (valinnaisilla lisävarusteilla) TEKNISET TIEDOT Koneen tekniset tiedot luetellaan sivulla 214 olevassa taulukossa. HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, merkkilamppu vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 (sivulla 2) mukaisesti.

Kun akku asetetaan laturiin, lataus alkaa ja merkkilamppu palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkilamppu vilkkuu punaisena. (1 sekunnin välein) (Katso taulukko 1) ● Merkkilamppun ilmoitukset Laturin tai ladattavan akun tilan mukaiset merkkilamppun ilmoitukset näkyvät taulukossa 1. Taulukko 1 Merkkilamppun ilmoitukset Merkkilamppu (punainen) Ennen latausta Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ladattaessa Palaa Palaa jatkuvasti Lataus valmis Vilkkuu Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Ylikuumentumisen aiheuttama valmiustila Vilkkuu Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) Akun tai laturin toimintahäiriö 0000BookDH12DDEU.indb1060000BookDH12DDEU.indb106 2023/02/0816:08:362023/02/0816:08:36107 Suomi

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen 2 2 Lataus 3 2 Akun varaustilan ilmaisin 4 2 Merkkivalo palaa, kun akun varaus on heikko

Sivukahvan asentaminen/ poistaminen

SDS-plus poraustyökalujen lisääminen

SDS-plus poraustyökalujen irrottaminen

Pyörimissuunnan valinta

Käyttötilan valitseminen

Poraussyvyyden säätäminen

Kytkimen käyttö 12 4 Nopeuden asettaminen 13 4 Automaattinen pysäytystoiminto 14 4 LED-valon käyttäminen 15 5 Akun asennuslokeron ja akun puhdistus

• Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen, kun tarvitset tarkempia tietoja kustakin työkalusta. VALITSE TOIMINTATILA Valitse pyörimisnopeus ja automaattinen pysäytystoiminto painamalla vaihtokytkintä. ○ Pyörimisnopeus (hidas/normaali tila) (Kuva 13) Valitse joko hidas tai normaali tila ja käytä työkalua valitulla nopeudella. ○ Automaattinen pysäytystila (päällä/pois päältä) (Kuva 14) Laitteessa on automaattinen jatkuvaa poraamista tukeva pysäytystoiminto. Toiminnossa on muistitila, jolla tallennetaan työaika porauksen kytkemisestä PÄÄLLE sen kytkemiseen POIS PÄÄLTÄ, ja automaattinen pysäytystila, joka pysäyttää moottorin automaattisesti toisesta porauksesta eteenpäin, mikäli työ ylittää tallennetun työajan, kun kytkin on asetettu PÄÄLLE. AUTOMAATTINEN PYSÄYTYSTOIMINTO Valintatilassa laite siirtyy muistitilaan pitämällä painike alhaalla yli kahden sekunnin ajan. (Kuva 14) (Automaattisen pysäytyksen valo vilkkuu samalla.) Suorita poraus, kun automaattisen pysäytyksen valo vilkkuu. Työkalu tallentaa PÄÄLLE ja POIS PÄÄLTÄ kytkemisen välisen ajan. (Automaattisen pysäytyksen valo syttyy samalla.) Suorita poraus, kun automaattisen pysäytyksen valo vilkkuu. Jatkuva poraus on mahdollista, koska työkalu tallentaa muistin säilytysajan, kunnes automaattisen pysäytystoiminnon automaattinen pysäytystila peruutetaan. ● Tietoa akun lämpötiloista ja latausajasta. Lämpötilat ja latausaika näkyvät taulukossa 2. Taulukko 2 Laturi Akku UC12SL Latausjännite V 10,8 – 12 Peak Akun tyyppi Li-ion Lämpötilat, joissa akku voidaan ladata 0°C – 50°C Akun kapasiteetin arvioitu latausaika, ca. (lämpötilassa 20°C) 1,5 Ah 2,5 Ah 4,0 Ah min min min 22 (3 kennoa) 37 (3 kennoa) 60 (3 kennoa) HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä. Lisäksi latausaika pidentyy merkittävästi matalissa lämpötiloissa, mutta tämä on normaalia. HUOMAUTUS Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan. HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin merkkivalo palaa 1 sekunnin ajan ja sitten sammuu 0,5 sekunniksi (pois päältä 0,5 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos merkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Kestää noin 3 sekuntia, kun sisäinen mikrotietokone varmistaa, että laturilla ladattava akku on poistettu, joten odota vähintään 3 sekuntia, ennen kuin asetat akun paikalleen latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla. ○ Jos merkkivalo ei vilku punaisena (sekunnin välein) silloinkaan, kun laturin johto on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut. Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 30 sekunnin kuluttua. Jos merkkivalo ei vieläkään vilku punaisena (sekunnin välein), vie laturi valtuutettuun HiKOKI-huoltokeskukseen. 0000BookDH12DDEU.indb1070000BookDH12DDEU.indb107 2023/02/0816:08:362023/02/0816:08:36108 Suomi Automaattinen pysäytystoiminto peruutetaan painamalla vaihtokytkintä kerran uudestaan yli kahden sekunnin ajan. (Automaattisen pysäytyksen valo sammuu samalla.) HUOMAUTUS ○ Kytke työkalu PÄÄLLE, kun työkalun kärki on asetettu työmateriaalin päälle. ○ Pyörimisnopeus ja taso, jolla kytkintä painetaan porauksen aikana, eivät tallennu muistiin. ○ Poraa automaattisessa pysäytystilassa yhtäjaksoisesti loppuun saakka. ○ Moottori pysähtyy, vaikka kytket laitteen POIS PÄÄLTÄ muistin säilytysajan aikana. ○ Nollaa laskuri kytkemällä laite POIS PÄÄLTÄ muistin säilytysaikana. Jälkityöstettäessä työtä, johon porattu reikä on keskeneräinen, muistin säilytysaika lasketaan uudelleen kokonaan. ○ Automaattinen pysäytystoiminto pysyy aktiivisena, kunnes se peruutetaan.

REAKTIIVISEN VOIMAN HALLINTA

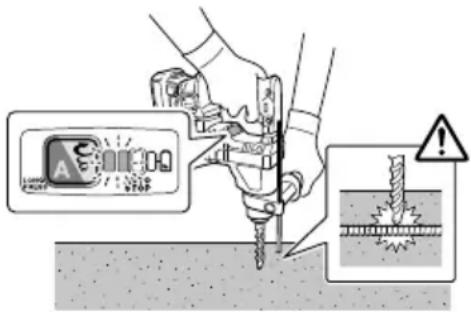

Tässä tuotteessa on reaktiivisen puristusvoiman hallintajärjestelmä (RFC) -ominaisuus, joka vähentää työkalun rungon nykimistä. Jos työkalun terä ylikuormittuu äkillisesti, työkalun rungon nykimistä vähennetään varokitkakytkimen aktivoimisella tai pysäyttämällä moottori työkalun runkoon rakennetulla tunnistimella. Jos moottori pysäytetään ohjaimella ylikuormitushavainnon takia, näyttövalo vilkkuu kytkintä vedettäessä. Moottori pysyy pysäytettynä samalla kun lamppu vilkkuu. (Kuva 19) Koska RFC-ominaisuus ei ehkä aktivoidu tai sen suorituskyky saattaa olla riittämätön työympäristöstä ja -olosuhteista riippuen, varo ylikuormittamasta työkalun terää äkillisesti käytön aikana. ● Äkillisen ylikuormittumisen mahdollisia syitä Työkalun terä pureutuu materiaaliin Terä osuu naulaan, metalliin tai muuhun kovaan esineeseen Työskentelyyn liittyy vääntämistä tai mitä tahansa ylimääräistä painamista tms. Syynä voi olla myös mikä tahansa edellä mainittujen yhdistelmistä. ● Kun reaktiivisen voiman hallinta (RFC) kytkeytyy päälle Kun reaktiivisen voiman hallinta (RFC) käynnistyy ja moottori pysähtyy, laita työkalun kytkin pois päältä ja poista ylikuormituksen syy ennen käytön jatkamista. Kuva 19 TIETOJA SUOJAUSTOIMINNOSTA Tässä työkalussa on sisäänrakennettu suojapiiri, joka estää laitteen vaurioitumisen toimintahäiriön tapahtuessa. Seuraavien tekijöiden mukaan näyttövalo ja merkkivalo vilkkuvat ja laite lakkaa toimimasta. Tarkista vilkkumisen ilmoittama ongelma ja tee tarvittavat korjaustoimenpiteet. Paina vaihtokytkintä, kun kytkimestä ei vedetä. Vaihtokytkin Näyttövalo Merkkivalo Kuva 20 Taulukko 3 Näyttövalo vilkkuu Syy Ratkaisu Toiminta on lakannut, koska sisäinen lämpötila on ylittänyt lämpötilarajan. (Korkean lämpötilan suojaustoiminto) Anna laitteen jäähtyä 15–30 minuuttia. Laitteen jäähdyttyä ja näyttövalon sekä merkkivalon lakattua vilkkumasta jatka käyttöä vetämämällä kytkimen laukaisimesta. Terän äkillinen ylikuormitus on käynnistänyt reaktiivisen voimanohjauksen, joka estää työkalun käytön jatkamisen. Katso REAKTIIVISEN VOIMAN HALLINTA sivulta 108. Vapauta kytkimen laukaisin ja anna sen olla, kunnes näyttövalo lakkaa vilkkumasta. Vedä kytkimen laukaisinta uudelleen jatkaaksesi työkalun käyttämistä. Poista ylikuormituksen syy ennen kuin jatkat käyttöä. HUOMAA Ongelmien korjaamisesta huolimatta näyttövalo saattaa edelleen vilkkua. Tässä tapauksessa laite saattaa tarvita korjausta. Korjauta laite tällöin ottamalla yhteyttä myyjään. VOITELU Tässä vasaraporassa käytetään matalaviskositeettista voiteluainetta, joten sitä voi käyttää pitkään tarvitsematta vaihtaa voiteluainetta. Ota yhteys lähimpään huoltopisteeseen, jos voiteluainetta valuu irronneen ruuvin reiästä. Älä käytä vasaraporaa, jos sitä ei ole voideltu. Muutoin sen käyttöikä lyhenee huomattavasti. HUOMAUTUS Porassa tulee käyttää vain suositeltua rasvaa. Mikäli käytetään muuta rasvaa, laitteen suorituskyky saattaa laskea. Ota yhteys huoltohenkilökuntaamme, kun haluat vaihtaa poraasi uuden rasvan. 0000BookDH12DDEU.indb1080000BookDH12DDEU.indb108 2023/02/0816:08:362023/02/0816:08:36109 Suomi

HUOMAUTUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Työkalun tarkastus

Koska tylsä työkalu ei toimi tehokkaasti ja saattaa vahingoittaa moottoria, teroita tai vaihda työkalu heti kun havaitset sen kuluneen.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen. HUOMAUTUS Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

5. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

6. Akun asennuslokeron ja akun puhdistus

Jos betonipölyä on betonin porauksen jälkeen kertynyt akun asennuslokeroon ja akkuun, puhdista kertynyt betonipöly sumutuslaitteella tai kuivalla liinalla ennen työkalun käyttöä. (Kuva 16) Varmista puhdistuksen jälkeen, että akku voidaan asettaa ja poistaa työkalusta hyvin. HUOMAUTUS Työkalun käyttö betonipölyn peitossa olevalla akulla voi aiheuttaa onnettomuuden, kuten akun putoamisen käytön aikana. Tällainen käyttö voi myös aiheuttaa toiminta- tai kosketushäiriöitä akun ja liittimien välille.

Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN62841-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen ääniteho: 99 dB (A) Mitattu A-painotteinen äänipainearvo: 88 dB (A) Epävarmuus K : 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841- standardin mukaisesti määritettynä. Vasaraporaus betoniin: Värähtelyemissioarvo a

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin. VAROITUS ○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI kehittää tuotteitaan jatkuvasti, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookDH12DDEU.indb1090000BookDH12DDEU.indb109 2023/02/0816:08:372023/02/0816:08:37110 Suomi ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus Työkalu ei käynnisty Akku on lopussa Lataa akku. Akku ei ole kunnolla kiinni. Työnnä akkua, kunnes kuulet naksahduksen. Betonipölyä on kerääntynyt akun asennuskotelon liittimiin sekä akun liuku- uriin. Pyyhi kertynyt betonipöly kuivalla liinalla. Työkalu pysähtyi yhtäkkiä Työkalu oli ylikuormittunut Hankkiudu eroon ylikuormitusta aiheuttavasta ongelmasta. Reaktiivisen voiman hallinta aktivoitui Akku on ylikuumentunut. Anna akun jäähtyä. Työkalun terät - ei voida liittää - putoavat Kiinnityskohdan muoto ei täsmää Käytä SDS-plus-varsityypin kanssa terää, jonka halkaisija on ilmoitetulla alueella. Kone ei poraa reikiä tasaisesti. Pora on kulunut Vaihda pora uuteen. Poran terä pyörii taaksepäin. Vaihda pyörimissuunnaksi eteenpäin. Ruuvin pää luistaa tai löystyy. Terän numero ei vastaa ruuvin kokoa Asenna oikeanlainen terä. Terä on kulunut Vaihda terä uuteen. Akku ei mene paikalleen Yritetään asentaa muuta kuin työkalulle tarkoitettua akkua. Asenna BSL12xx-sarjan akut. 0000BookDH12DDEU.indb1100000BookDH12DDEU.indb110 2023/02/0816:08:372023/02/0816:08:37111
