BRUKSANVISNING SuperSquareLaser 2G Plus Laserliner

Laserstråling! Ikke se inn i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 – OBS: Ikke se inn i den direkte eller reekterte strålen. – Laserstrålen må ikke rettes mot personer. – Dersom laserstråler av klasse 2 treffer øyet, så må øynene lukkes bevisst, og hodet må øyeblikkelig beveges ut av strålen. – Se aldri på laserstrålen eller reeksjonene med optiske apparater (lupe, mikroskop, kikkert, ...). – Bruk ikke laseren i øyehøyde (1,40 ... 1,90 m). – Bruk instrumentet utelukkende slik det er denert i kapittel Bruksformål og innenfor spesikasjonene. – Måleinstrumentene og tilbehøret er intet leketøy for barn. De skal oppbevares utilgjengelig for barn. – Ombygginger eller endringer på instrumentet er ikke tillatt, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesikasjo- nen sin gyldighet. – Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet eller sterke vibrasjoner. – Apparatet må umiddelbart tas ut av bruk ved feil på en eller ere funksjoner eller hvis batteriet er svakt. Les fullstendig gjennom bruksanvisningen, det vedlagte heftet «Garanti- og tilleggsinformasjon» samt den aktuelle informasjonen og opplysningene i internett-lin- ken ved enden av denne bruksanvisningen. Følg anvis- ningene som gis der. Dette dokumentet må oppbevares og leveres med dersom laserinnretningen gis videre.

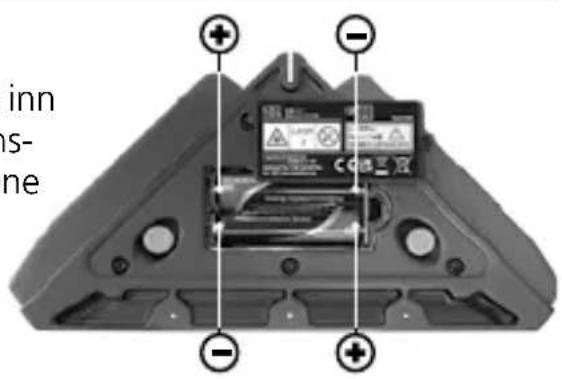

Sette i batterier Åpne batterirom (8) og sett inn batteriene ifølge installasjons- symbolene. Sørg for at polene blir lagt riktig.

Libeller for bruk på vegg

Batterirom Sikkerhetsinstrukser Omgang med elektromagnetisk stråling – Måleinstrumentet tilfredsstiller forskriftene og grenseverdiene for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU. – Vær oppmerksom på lokale innskrenkninger når det gjelder drift, eksempelvis på sykehus, i y, på bensinstasjoner eller i nærheten av personer med pacemaker. Farlig interferens eller forstyrrelse av elektroniske enheter er mulig. – Godt reekterende, speilende eller glinsende ater må dekkes til mens laserinnretninger er i bruk. – I offentlige trakkområder må strålegangen om mulig begrenses med sperringer og oppstilte vegger, og laserområdet må merkes vha. varselskilt.SuperSquare-Laser 2G

Anvendelser på gulv Slå på apparat med PÅ- / AV bryter (1). Laserlinjene genererer nå 2 markeringer i 90° vinkel på gulvet. Med disse kan isene legges enkelt og nøyaktig. Den 90° kontaktkanten (4) og kontakt- aten (5) gjør det lettere å plassere den første gulvisen nøyaktig.

Anvendelser på veggen Still apparatet på veggen for å nivellere horisontalt og vertikalt. Finposisjoner deretter apparatet ved hjelp av vaterpasset.

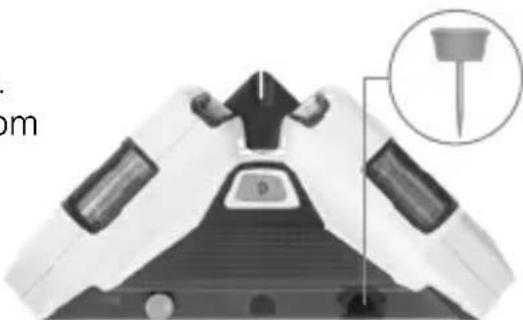

2. Stikk spesialstiftene gjennom

hullene. Kontroller regelmessig nøyaktigheten før bruk, etter transporter og lengre lagring.

Ca. 6 g anger lysere enn en vanlig rød laser med 630 - 660 nm Grønn laserteknologi Instrumenter med teknologien PowerGreen + er utstyrt med svært lyse, grønne høyeffekts dioder, som gjør laserlinjene eksepsjonelt godt synlige på store avstander, mørke overflater og ved sterkt lys i omgivelsene.60

Fest et lodd med en 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på apparatet, rett linjene på loddet og posisjoner libellene (2). Nøyaktigheten ligger innenfor toleransen når avviket mellom laserlinjen og loddesnoren ikke er større enn 0,5 mm / m. Kontroll av den vertikale linjen Informasjon om vedlikehold og pleie Rengjør alle komponenter med en lett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørt sted. Kalibrering Måleinstrumentet bør kalibreres og kontrolleres regelmessig for å garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2 år. Ved behov kan du i denne sammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.
