Typ produktu	Laser liniowy 90°
Marka	Laserliner
Model	SuperSquareLaser 2G Plus
Technologia lasera	PowerGreen+ (zielona dioda 515 nm)
Klasa bezpieczeństwa lasera	2 (< 1 mW wg EN 60825-1)
Dokładność kąta	± 0,5 mm/m
Zasięg widoczności (typowy)	40 m (przy maks. 300 lx)
Poziomowanie	Ręczne (za pomocą pęcherzyków)
Zasilanie	2 baterie AA (LR6) 1,5 V
Czas pracy	Około 3 godzin
Wymiary (dł. x wys. x gł.)	200 x 48 x 100 mm
Waga (z bateriami)	350 g
Temperatura pracy	0°C do 50°C
Temperatura przechowywania	-10°C do 70°C
Maks. wilgotność względna	80 % RH (bez kondensacji)
Maks. wysokość pracy	4000 m n.p.m.
Zastosowania	Układanie płytek podłogowych i ściennych, wyrównanie pionowe/poziome
Specjalne funkcje	Prowadnica krawędziowa 90°, powierzchnia układania, pęcherzyki, specjalne szpilki do montażu ściennego
Konserwacja	Czyścić lekko wilgotną szmatką; unikać środków ściernych i rozpuszczalników
Przechowywanie	Suche i czyste miejsce; wyjąć baterie przed dłuższym przechowywaniem
Instrukcja dostępna	64 strony, do pobrania w wielu językach (FR, DE, EN, ES itp.)

Często zadawane pytania - SuperSquareLaser 2G Plus Laserliner

Jak włączyć SuperSquareLaser 2G Plus?

Naciśnij przycisk WŁ./WYŁ. (oznaczenie 1) znajdujący się na urządzeniu.

Jak używać lasera do układania płytek podłogowych?

Umieść urządzenie na podłodze i włącz je. Dwie linie lasera tworzą kąt 90°. Użyj prowadnicy krawędziowej 90° (4) i powierzchni układania (5), aby dostosować pierwszą płytkę.

Jak zamocować urządzenie do ściany?

Przyłóż urządzenie do ściany i włóż specjalne szpilki w przeznaczone do tego otwory. Użyj pęcherzyków do poziomowania.

Jak sprawdzić dokładność linii pionowej?

Zamocuj pion o długości co najmniej 2,5 m z wolnym obciążnikiem. Włącz urządzenie i wyrównaj linie względem sznura. Odchylenie nie powinno przekraczać 0,5 mm/m.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź baterie w komorze (8). Upewnij się, że są włożone we właściwym kierunku i nie są rozładowane. W razie potrzeby wymień je.

Jakich baterii używać?

Użyj dwóch baterii AA (LR6) 1,5 V. Przestrzegaj polaryzacji wskazanej w komorze.

Jak czyścić laser?

Wyczyść wszystkie elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, ściernych ani rozpuszczalników.

Jaki jest maksymalny zasięg lasera?

Typowa widoczność wynosi 40 m w warunkach oświetlenia otoczenia do 300 lx.

Czy laser jest niebezpieczny dla oczu?

Tak, jest to laser klasy 2 (< 1 mW). Nigdy nie patrz bezpośrednio w wiązkę ani jej odbicia. Odwróć głowę i zamknij oczy, jeśli jesteś narażony.

Gdzie mogę pobrać pełną instrukcję?

Instrukcja w formacie PDF jest dostępna bezpłatnie na stronie notice-facile.com lub na stronie producenta pod adresem podanym w instrukcji.

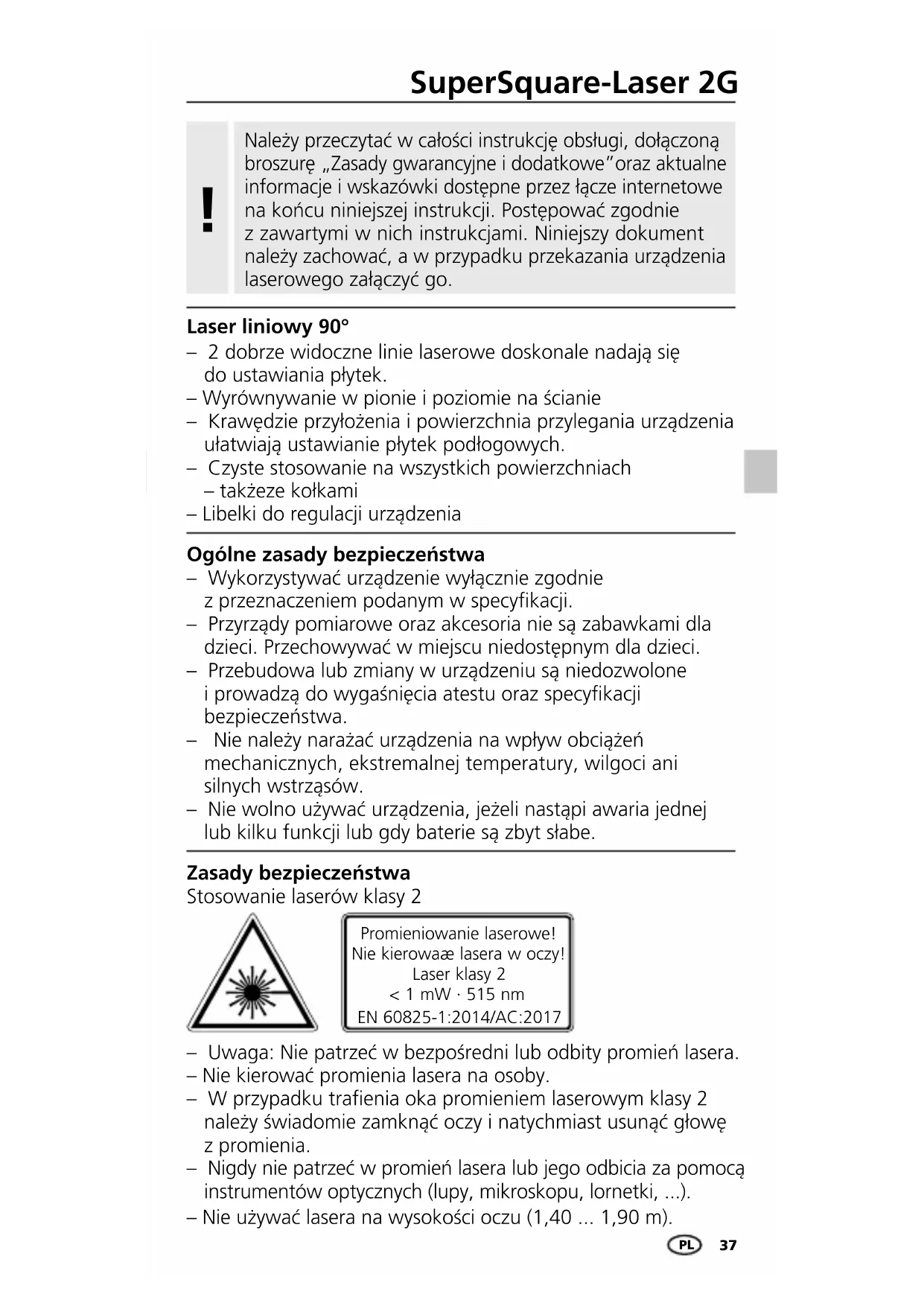

INSTRUKCJA OBSŁUGI SuperSquareLaser 2G Plus Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Laser liniowy 90°

• 2 dobrze widoczne linie laserowe doskonale nadają się do ustawiania płytek.
  – Wyrównywanie w pionie i poziomie na ścianie
• Krawędzie przyłożenia i powierzchnia przylegania urządzenia ułatwiają ustawianie płytek podłogowych.
  – Czyste stosowanie na wszystkich powierzchniach – takżeze kołkami
  – Libelki do regulacji urządzenia

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specyfikacji.
  – Przyrządy pomiarowe oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
• Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specyfikacji bezpieczeństwa.
• Nie należy narażać urządzenia na wpływ obciążen mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
  – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe.

Zasady bezpieczeństwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierowae lasera w oczy! Laser klasy 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera.
– Nie kierować promienia lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia.
– Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...).
– Nie używać lasera na wysokości oczu (1,40 ... 1,90 m).

Laserliner

• Podczas eksploatacji urządzeń laserowych należy przykryć wszelkie powierzchnie dobrze odbijające promienie, błyszczące oraz lustrzane.
• W obszarach publicznych bieg promieni ograniczyć w miarę możliwości za pomocą blokad i parawanów oraz oznaczyć obszar działania lasera za pomocą znaków ostrzegawczych.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym

• Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE.
  – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Istnieje możliwość szkodliwego wpływu lub uszkodzenia urządzeń elektronicznych.

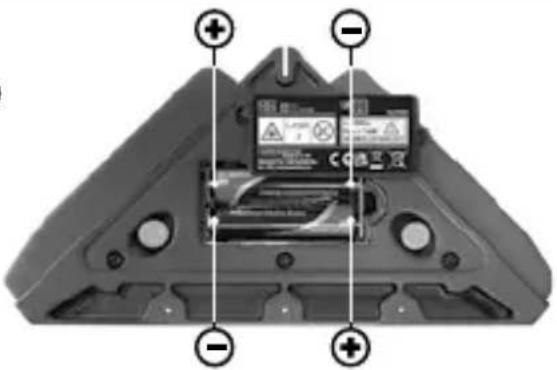

1 Wkładanie baterii

Otworzyć komorę baterii (8) i włożyć baterie zgodnie z symbolami. Zwrócić przy tym uwagę na prawidłową biegunowość.

1 Przełącznik WŁ./WYŁ.
2 Libelki do zastosowań na ścianach
3 Okienko promieni lasera
4 Krawędź 90°

5 Powierzchnia przylegania
6 Krawędź przyłożenia
7 Kołki
8 Komora baterii

2 Stosowanie na podłożu

Włączyć urządzenie za pomocą prze- łącznika WŁ./WYŁ. (1). Linie laserowe tworzą na podłożu 2 oznaczenia pod kątem 90°. Za jego pomocą można łatwo i dokładnie układać płytki. Krawędź przyłożenia 90° (4) oraz powierzchnia przylegania (5) ułatwiają ustawianie pierwszej płytki podłogowej.

Technologia zielonego lasera

Urządzenia z technologią PowerGreen+ posiadają bardzo jasne, zielone diody dużej mocy, które umożliwiają doskonałą widoczność linii laserowych na duże odległości, na ciemnych powierzchniach i przy jasnym świetle otoczenia.

Ok. 6 razy jaśniejszy niż typowy czerwony laser o długości 630–660 nm

3 Stosowanie na ścianie

W celu niwelowania poziomego i pionowego przyłożyć urządzenie do ściany. Następnie ustawić urządzenie za pomocą libelek.

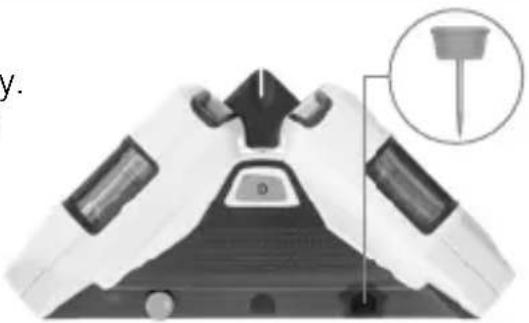

4 Mocowanie do ściany

1. Przyłożyć przyrząd do ściany.
2. Wsunąć specjalne kołki do przewidzianych do tego otworów.

Prosimy sprawdzać regularnie kalibrację, zwłaszcza po transporcie i składowaniu.

Laserliner

5 Kontrola linii pionowej

Zamocować na ścianie pion z linką o długości co najmniej 2,5 m. Pion powinien wisieć przy tym swobodnie. Włączyć urządzenie, ustawić linie do pionu i wyregulować libelki (2). Dokładność mieści się w przedziale tolerancji, jeżeli różnica pomiędzy linią laserową a linką pionu nie przekracza wartości 0,5 mm / m.

Kalibracja

Przyrząd pomiarowy musi być regularnie kalibrowany i testowany w celu zapewnienia dokładności i sprawności. Zalecana jest kalibracja co 1–2 lata. W tym celu należy w razie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu.

Dane techniczne (Zmiany zastrzezone. 21W25)

Dokładność kąta ± 0,5 mm	/ m
Niwelacja ręczne
Widoczność (typowo)* 40 m
Długość fali lasera 515 nm
Klasa lasera	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Pobór mocy 2 x 1,5V LR6 (AA)
Czas pracy baterie ok. 3 godzin
Warunki pracy	0°C ... 50°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 70°C,Wilgotność powietrza maks.80% wilgotności względnej
Wymiary (szer. x wys. x gł.)	200 x 48 x 100 mm
Masa 350 g (z baterie)

* przy maks. 300 luksów

Przepisy UE i usuwanie

Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE.

Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:

http://laserliner.com/info/?an=AFP
