SuperSquareLaser 2G Plus - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Productsoort	90° lijnenlaser
Merk	Laserliner
Model	SuperSquareLaser 2G Plus
Lasertechnologie	PowerGreen+ (groene diode 515 nm)
Laser veiligheidsklasse	2 (< 1 mW volgens EN 60825-1)
Hoeknauwkeurigheid	± 0,5 mm/m
Zichtbaarheidsbereik (typisch)	40 m (tot 300 lx max)
Nivellering	Handmatig (met waterpas)
Voeding	2 AA batterijen (LR6) 1,5 V
Batterijduur	Ongeveer 3 uur
Afmetingen (L x H x D)	200 x 48 x 100 mm
Gewicht (incl. batterijen)	350 g
Bedrijfstemperatuur	0°C tot 50°C
Opslagtemperatuur	-10°C tot 70°C
Maximale relatieve luchtvochtigheid	80 % RV (niet-condenserend)
Maximale werkhoogte	4000 m boven zeeniveau
Toepassingen	Tegel plaatsen op vloer en muur, verticaal/horizontaal uitlijnen
Bijzondere functies	90° geleidingsrand, plaatsingsoppervlak, waterpas, speciale pinnen voor wandmontage
Onderhoud	Reinigen met een licht vochtige doek; vermijd schurende middelen en oplosmiddelen
Opslag	Droge en schone plek; verwijder batterijen bij langdurige opslag
Handleiding beschikbaar	64 pagina's, downloadbaar in meerdere talen (FR, DE, EN, ES, enz.)

Veelgestelde vragen - SuperSquareLaser 2G Plus Laserliner

Hoe schakel ik de SuperSquareLaser 2G Plus in?

Druk op de AAN/UIT knop (markering 1) op het apparaat.

Hoe gebruik ik de laser voor het plaatsen van tegels op de vloer?

Plaats het apparaat op de vloer en schakel het in. De twee laserlijnen projecteren een hoek van 90°. Gebruik de 90° geleidingsrand (4) en het plaatsingsoppervlak (5) om de eerste tegel uit te lijnen.

Hoe bevestig ik het apparaat aan de muur?

Plaats het apparaat tegen de muur en steek de speciale pinnen in de daarvoor bestemde gaten. Gebruik de waterpas voor het nivelleren.

Hoe controleer ik de nauwkeurigheid van de verticale lijn?

Bevestig een schietlood van minimaal 2,5 m met een vrijhangend lood. Schakel het apparaat in en lijn de lijnen uit op het touw. De afwijking mag niet meer zijn dan 0,5 mm/m.

Wat te doen als het apparaat niet inschakelt?

Controleer de batterijen in het compartiment (8). Zorg ervoor dat ze in de juiste richting zijn geplaatst en niet leeg zijn. Vervang ze indien nodig.

Welke batterijen gebruiken?

Gebruik twee AA (LR6) 1,5 V batterijen. Houd rekening met de polariteit zoals aangegeven in het compartiment.

Hoe reinig ik de laser?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen.

Wat is het maximale bereik van de laser?

Het typische zichtbaarheidsbereik is 40 m bij een maximale omgevingshelderheid van 300 lx.

Is de laser gevaarlijk voor de ogen?

Ja, het is een klasse 2 laser (< 1 mW). Kijk nooit direct in de straal of reflecties ervan. Draai uw hoofd en sluit uw ogen als u wordt blootgesteld.

Waar kan ik de volledige handleiding downloaden?

De handleiding in PDF-formaat is gratis beschikbaar op de website notice-facile.com of op de website van de fabrikant op het adres dat in de handleiding staat vermeld.

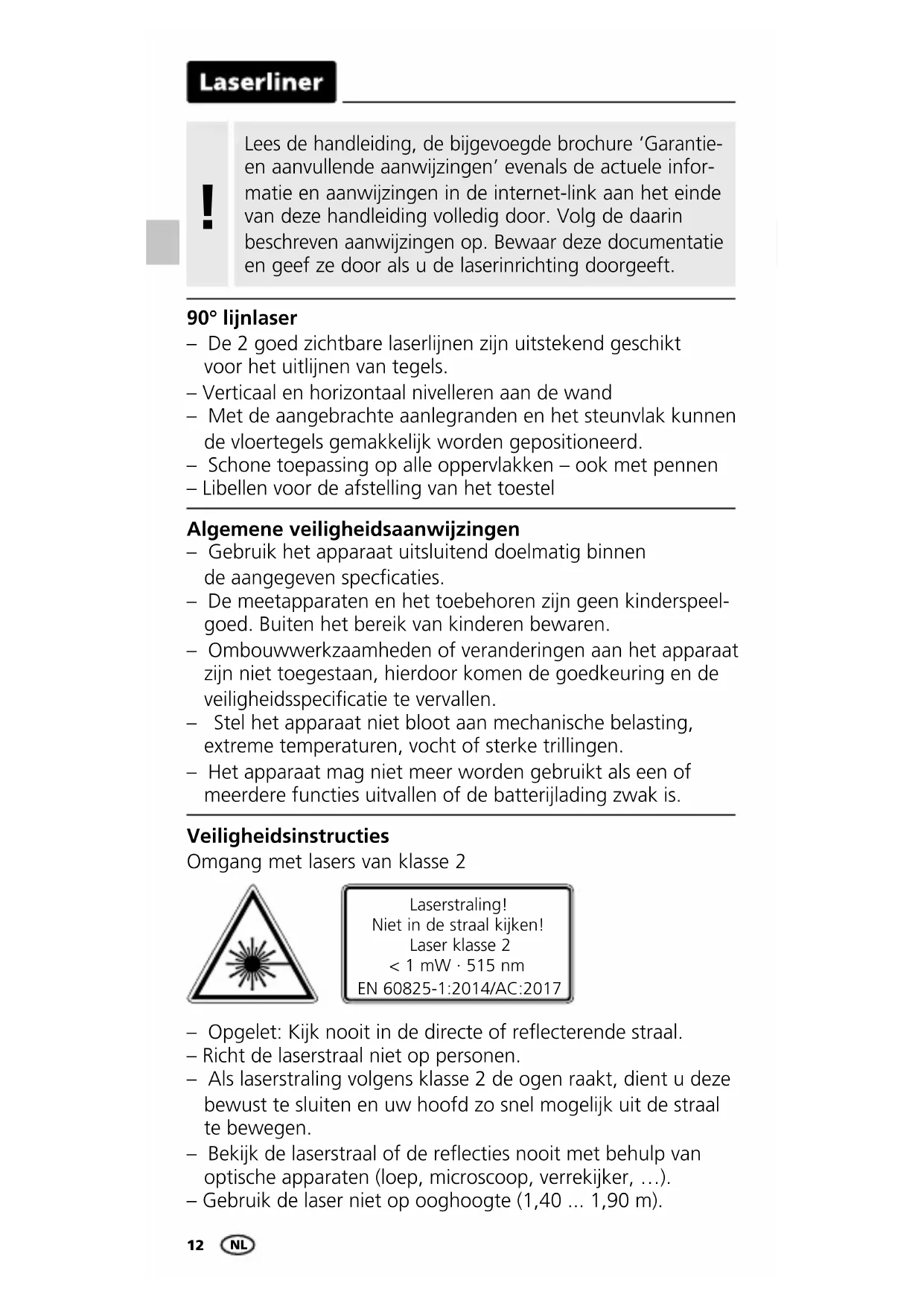

GEBRUIKSAANWIJZING SuperSquareLaser 2G Plus Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele infor- matie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

90° lijnlaser

• De 2 goed zichtbare laserlijnen zijn uitstekend geschikt voor het uitlijnen van tegels.
• Verticaal en horizontaal nivelleren aan de wand
• Met de aangebrachte aanlegranden en het steunvlak kunnen de vloertegels gemakkelijk worden gepositioneerd.
• Schone toepassing op alle oppervlakken - ook met pennen
• Libellen voor de afstelling van het toestel

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, ...).

• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).

• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.

• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMCrichtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is mogelijk.

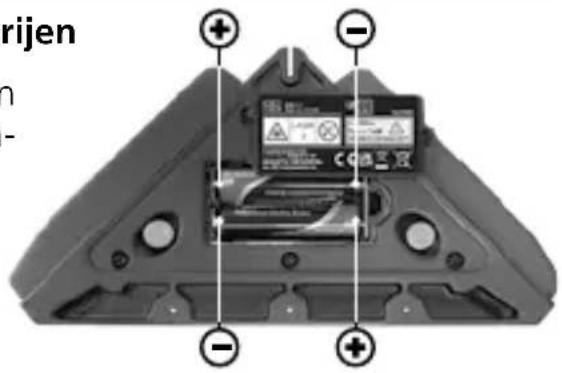

1 Plaatsen van de batterijen

Open het batterijvakje (8) en plaats de batterijen overeenkomstig de installatie-symbolen. Let daarbij op de juiste polariteit.

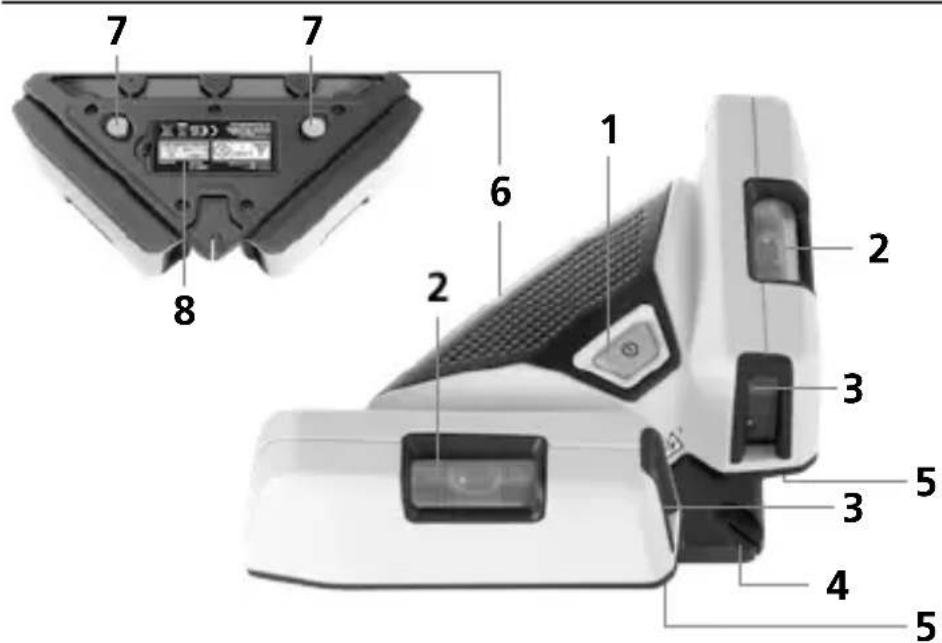

1 AAN- / UIT-schakelaar
2 Libellen voor wandtoepassingen
3 Laseruitlaat
4 90° aanlegrand

5 Steunvlak
6 Aanlegrand
7 Pennen
8 Batterijvakje

Laserliner

2 Toepassingen op de vloer

Schakel het apparaat in met de AAN-/UIT-schakelaar (1). De laserlijnen genereren nu 2 markeringen onder een hoek van 90° op de vloer. Hiermee kunt u eenvoudig en exact tegels leggen. De 90° aanlegrand (4) en het steunvlak (5) vereenvoudigen de uitlijning van de eerste vloertegel.

Apparaten met de technologie PowerGreen+ beschikken over zeer felle, groene hoogrendementsdioden voor een uitstekende zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

3 Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale nivellering. Lijn het apparaat vervolgens uit met de libellen.

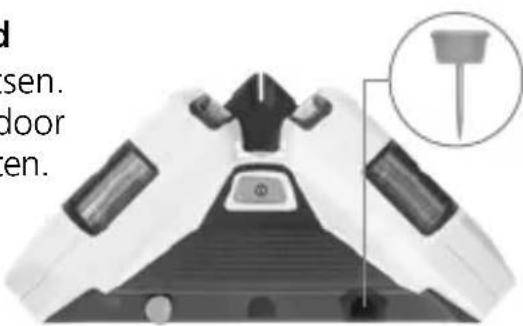

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen door de dienovereenkomstige gaten.

!

Kontrolleerd u regelmatig de calibratie voor u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

5 Controle van de verticale lijn

Bevestig een lood met een minstens 2,5 m lang snoer op de wand, het lood moet daarbij vrij kunnen pendelen. Schakel het apparaat in, richt de lijnen uit op het lood en lijn de libellen (2) uit. De nauwkeurigheid ligt binnen de tolerantie wanneer de afwijking tussen de laserlijn en het richtsnoer niet groter is dan 0,5 mm / m.

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de service-afdeling van UMAREX-LASERLINER.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens
(Technische veranderingen voorbehouden. 21W25)

Hoeknauwkeurigheid ± 0,5 mm / m
Nivellering manueel
Zichtbaarheid (karakteristiek)*	40 m
Lasergolflengte	515 nm
Laserklasse	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Stroomvoorziejning 2 x 1,5 V LR6 (AA)
Gebruiksduur ca. 3 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C,Luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 200 x 48 x 100 mm
Gewicht 350 g (incl. batterijen)

* bij max. 300 lux

Laserliner

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info/?an=AFP
