SuperSquareLaser 2G Plus - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Laser a linee 90°
Marca	Laserliner
Modello	SuperSquareLaser 2G Plus
Tecnologia laser	PowerGreen+ (diodo verde 515 nm)
Classe di sicurezza laser	2 (< 1 mW secondo EN 60825-1)
Precisione dell'angolo	± 0,5 mm/m
Portata di visibilità (tipica)	40 m (a 300 lx max)
Livellamento	Manuale (tramite livelle a bolla)
Alimentazione	2 pile AA (LR6) 1,5 V
Autonomia	Circa 3 ore
Dimensioni (L x A x P)	200 x 48 x 100 mm
Peso (pile incluse)	350 g
Temperatura di funzionamento	0°C a 50°C
Temperatura di conservazione	-10°C a 70°C
Umidità relativa max	80 % UR (senza condensa)
Altitudine di lavoro max	4000 m sopra il livello del mare
Applicazioni	Posa di piastrelle a pavimento e muro, allineamento verticale/orizzontale
Funzioni speciali	Bordo di guida 90°, superficie di posa, livelle a bolla, perni speciali per fissaggio a parete
Manutenzione	Pulire con un panno leggermente umido; evitare prodotti abrasivi e solventi
Conservazione	Luogo asciutto e pulito; rimuovere le pile prima di conservazione prolungata
Manuale disponibile	64 pagine, scaricabile in più lingue (FR, DE, EN, ES, ecc.)

Domande frequenti - SuperSquareLaser 2G Plus Laserliner

Come accendere il SuperSquareLaser 2G Plus?

Premere il pulsante ACCENSIONE/SPEGNIMENTO (riferimento 1) situato sull'apparecchio.

Come utilizzare il laser per la posa di piastrelle a pavimento?

Posizionare l'apparecchio sul pavimento e accenderlo. Le due linee laser proiettano un angolo di 90°. Utilizzare il bordo di guida 90° (4) e la superficie di posa (5) per regolare la prima piastrella.

Come fissare l'apparecchio a parete?

Applicare l'apparecchio contro il muro e inserire i perni speciali nei fori previsti a tale scopo. Utilizzare le livelle a bolla per il livellamento.

Come verificare la precisione della linea verticale?

Fissare un filo a piombo di almeno 2,5 m con un piombo libero. Accendere l'apparecchio e allineare le linee sul filo. Lo scarto non deve superare 0,5 mm/m.

Cosa fare se l'apparecchio non si accende?

Controllare le pile nel vano (8). Assicurarsi che siano inserite nel verso corretto e che non siano scariche. Sostituirle se necessario.

Quali pile utilizzare?

Utilizzare due pile AA (LR6) da 1,5 V. Rispettare la polarità indicata nel vano.

Come pulire il laser?

Pulire tutti i componenti con un panno leggermente umido. Non utilizzare prodotti per la pulizia, abrasivi o solventi.

Qual è la portata massima del laser?

La visibilità tipica è di 40 m in condizioni di luminosità ambiente di 300 lx massimo.

Il laser è pericoloso per gli occhi?

Sì, è un laser di classe 2 (< 1 mW). Non guardare mai direttamente nel fascio né i suoi riflessi. Girare la testa e chiudere gli occhi se si è esposti.

Dove posso scaricare il manuale completo?

Il manuale in formato PDF è disponibile gratuitamente sul sito notice-facile.com o sul sito del produttore all'indirizzo indicato nel manuale.

MANUALE UTENTE SuperSquareLaser 2G Plus Laserliner

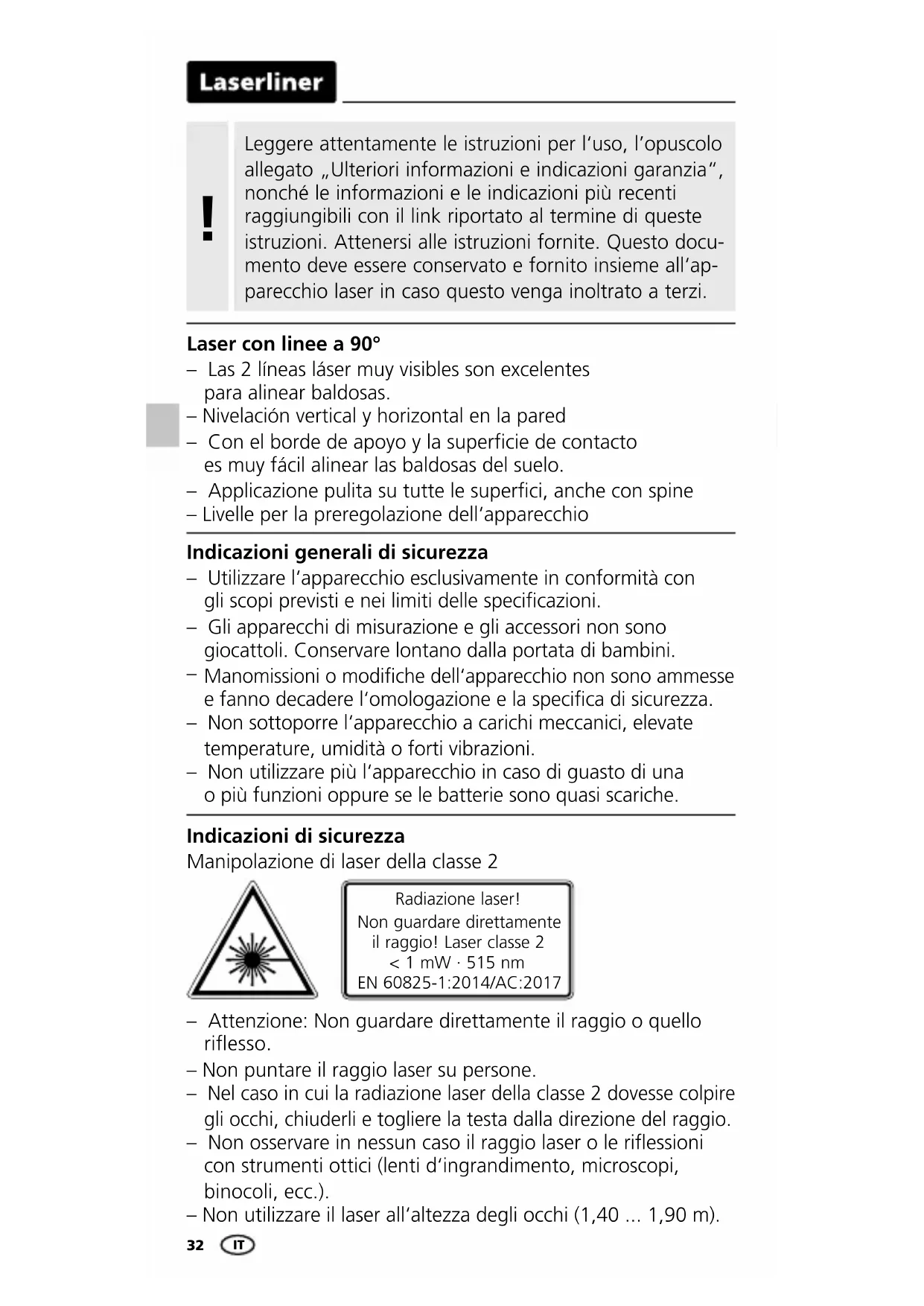

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Laser con linee a 90°

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Non guardare direttamente

il raggio! Laser classe 2

< 1 mW · 515 nm

EN 60825-1:2014/AC:2017

• Attenzione: Non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).

• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.

• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guasti agli apparecchi elettronici.

1 Applicazione delle pile

Aprire il coperchio del vano delle pile (8) ed introdurre le pile come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

1 Interruttore On/Off
2 Livelle per applicazioni su parete
3 Finestra di uscita laser
4 Bordo di contatto a 90°

5 Superficie di appoggio
6 Bordo di contatto
7 Spine
8 Vano delle pile

Laserliner

2 Applicazioni sul pavimento

Accendere l'apparecchio con l'interruttore On/Off (1). Le linee laser formano 2 marcature a un angolo di 90° sul pavimento. Con esse si possono montare semplicemente le piastrelle. Il bordo di contatto a 90° (4) e la superficie di appoggio (5) facilitano l'orientamento della prima piastrella sul pavimento.

I dispositivi con la tecnologia PowerGreen+ hanno diodi chiari e verdi ad alto rendimento che permettono un'eccezionale visibilità delle linee laser anche a grandi distanze, su superfici scure e in ambienti luminosi.

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

3 Applicazioni sulla parete

Appoggiare l'apparecchio al muro per il livellamento orizzontale e verticale. Allinearlo quindi con l'ausilio delle livelle.

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.
2. Inserire le spine attraverso i fori previsti.

!

Controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo un lungo periodo di inattività.

5 Verifica della linea verticale

Fissare alla parete un filo a piombo lungo min. 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio, puntare le linee sul filo a piombo e regolare le livelle (2). La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di 0,5 mm / m.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 21W25)

Precisione angolare ± 0,5 mm / m
Livellamento manuale
Visibilità (tipica)* 40 m
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW(EN 60825-1:2014/AC:2017)
Alimentazione 2 x 1,5V LR6 (AA)
Durata di esercizio circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C,Umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 200 x 48 x 100 mm
Peso 350 g (con batterie)

* con max. 300 lux

Laserliner

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza: http://laserliner.com/info/?an=AFP
